Как часто вы на даче начинаете что-то строить или чинить? Мы уверены, что такие работы ведутся практически на каждом участке ежесезонно! Постоянно нужно то распилить доски, то быстро собрать верстак, то сделать еще ряд каких-то работ. И в этом случае на помощь приходят строительные козлы. В период самоизоляции мы предлагаем узнать, как сделать их своими руками, и публикуем инструкцию в материале с хештегом #Лучшедома. Складные строительные козлы из обрезков досок на дачу — универсальное и удобное приспособление, которое не займет много места, но прослужит вам не один год.

Особенности складных козел

Козлы, используемые в строительстве — это приспособления, которые помогают людям выполнять ряд работ на некоторой высоте (как правило, превышающей рост человека). Например, они дадут возможность выполнить малярные работы, поклеить обои, продолжить кирпичную кладку и так далее. Также эти приспособления успешно применяются для распила дерева, позволяют быстро организовать верстак или рабочий стол в нужном месте на участке и выполняют еще немало полезных функций.

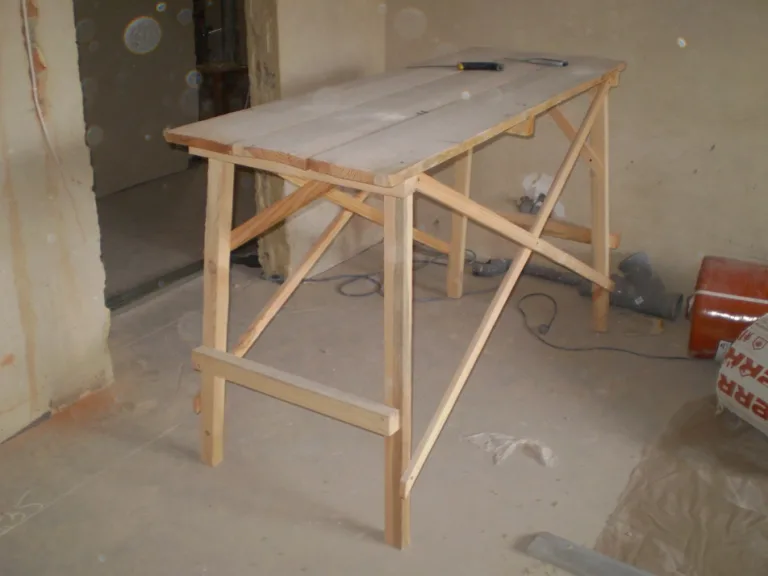

Деревянные козлы для внутренних работ
Деревянные козлы для внутренних работ

Традиционно козлы представляют собой опору, на которой может быть обустроена горизонтальная площадка, используемая в качестве стола или опоры для ног — на нее можно вставать, чтобы забраться повыше. Также в некоторых случаях в зависимости от вида приспособления козлы могут иметь ограждения. Эти приспособления бывают:

  • стационарными;
  • передвижными.

Также выделяются еще два варианта козел.

  • Цельные — обычные, которые отличаются надежностью, но их нельзя сложить, чтобы убрать на хранение. Ноги у них соединены деревянным настилом, выполняющим роль рабочей площадки. В обязательном порядке имеются и перемычки, повышающие надежность и устойчивость изделия.
  • Складные, которые легко сложить и перенести/убрать. Они менее устойчивы, но более функциональны. Деревянный настил-площадку легко демонтировать, а ноги можно складывать и убирать на хранение.

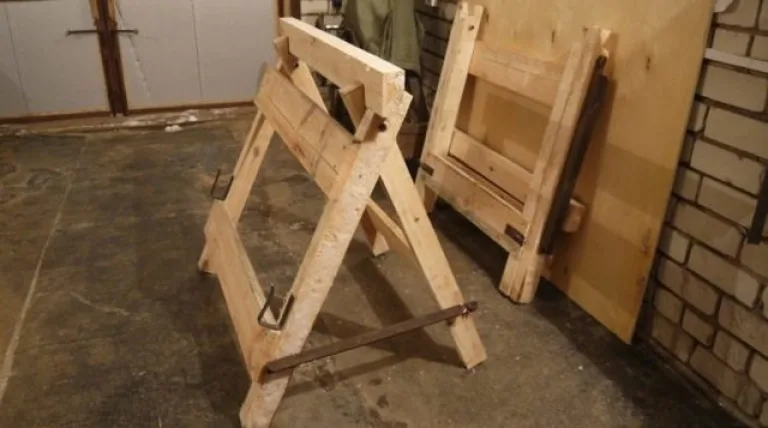

Складные козлы
Складные козлы

В этой статье говорим именно о складных козлах. Их основные преимущества:

  • высокая мобильность;
  • небольшие размеры;
  • простота перевозки даже в легковом автомобиле;
  • возможность регулировки длины рабочей площадки (ширина же определяется шириной ног-опор);
  • универсальность (приспособить их можно подо что угодно);
  • возможность убрать на хранение — даже в небольшом пространстве они не займут много места.

Главный недостаток таких козел — чуть более сложная конструкция, чем у стационарных, а также не такая высокая устойчивость. Важно перед началом работы убедиться, что козлы хорошо стоят, прежде чем забираться на них!

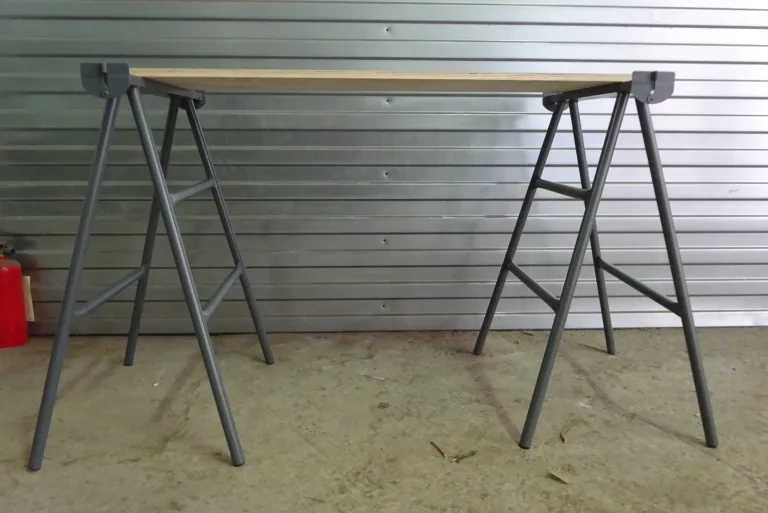

Металлические складные козлы
Металлические складные козлы

Расчеты и материалы

Купить козлы, как складные, так и обычные, можно практически в любом специализированном магазине. Но они чаще всего имеют основу из алюминия и стоят достаточно дорого. Намного проще и дешевле сделать козлы для дачи своими руками. Это сравнительно простая конструкция, требующая наличия минимума столярных навыков от изготовителя. Кроме того, самодельные козлы не влетят вам в копеечку, их можно легко адаптировать под нужный вам строительный объект, да и в дальнейшем им тоже легко найти применение при желании.

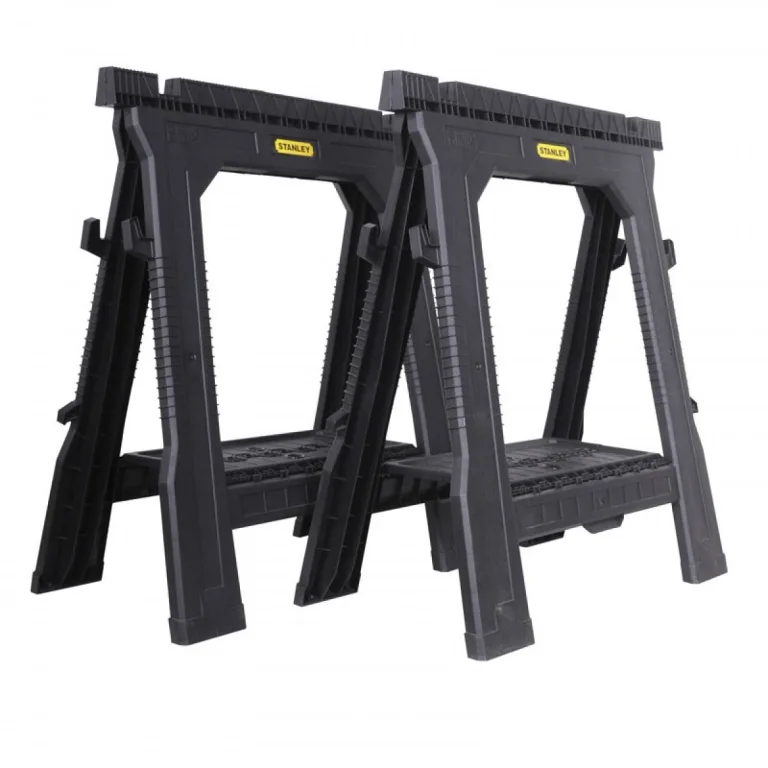

Козлы из магазина
Козлы из магазина

Собрать как металлические, так и деревянные козлы можно самостоятельно. Но мы все же рекомендуем остановиться именно на деревянном варианте. С древесиной намного проще работать, да и дешевле.

Совет! При выборе материала для изготовления козел не останавливайтесь на некачественной древесине с сучками и трещинами. Такие козлы будут ненадежными и могут сломаться в самый неподходящий момент. Результат — высокая вероятность получения серьезных травм.

Один из первых этапов работ — проектирование и создание чертежа. Настоятельно рекомендуем не выполнять все работы «на глаз» — очень легко допустить ошибку, из-за которой конструкция у вас получится кривой и неустойчивой. Ну, или вообще не получится. Поэтому набросайте на листке бумаги подробный чертеж с указанием всех размеров, сразу же пропишите, сколько крепежа вам потребуется и сколько нужно основного материала. Также чертеж наглядно позволит увидеть, как будет выглядеть готовая конструкция.

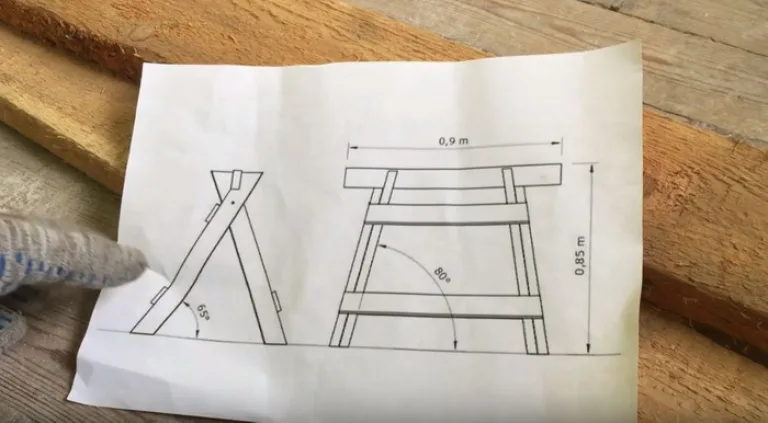

Простой чертеж складных козел
Простой чертеж складных козел

На первом этапе важно определиться с высотой будущих козел. Обычно ее выбирают в зависимости от роста человека. Традиционно высота варьируется в пределах 75-95 см.

Совет! Для человека среднего роста (175-180 см) оптимальным вариантом считаются козла высотой 80-85 см.

Определиться с высотой поможет и ваш любимый рабочий стол или верстак. Если у вас такой имеется и вы за ним часто работаете, чувствуете себя комфортно, то можете измерить его высоту и сделать козлы точно с такими же параметрами.

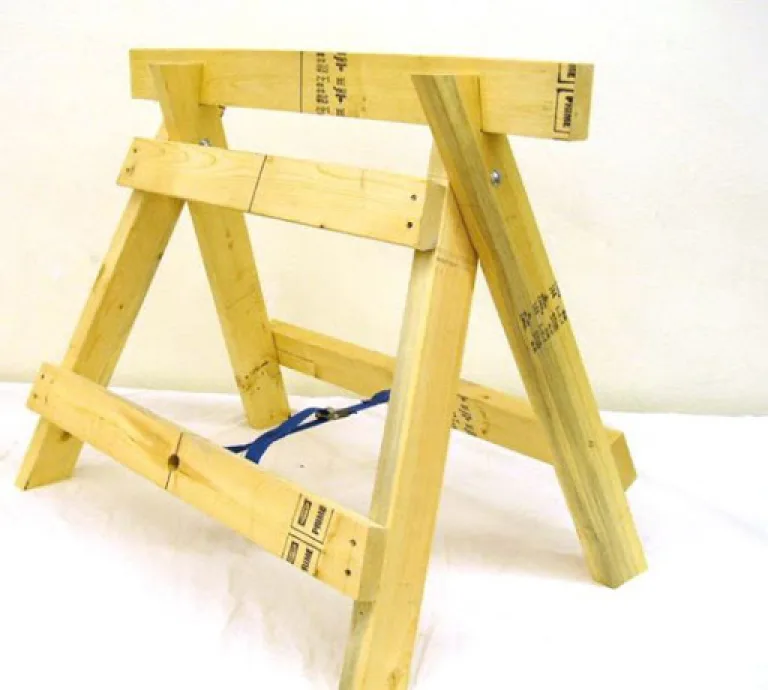

Универсальные козлы
Универсальные козлы

Ножки-опоры у козел обязательно собираются под определенным углом относительно друг друга. Это позволит увеличить устойчивость конструкции. Возьмем стандартный вариант с углами 65 и 80 градусов. На основе высоты и углов наклона ножек уже можно рассчитать параметры остальных деталей. Таким образом получается, что для одного козла понадобятся:

  • ноги длиной 95 см — 4 шт;
  • верхняя опорная перекладина 90 см — 1 шт;
  • распорки — по 2 на каждую сторону.

Кроме этого, не забудьте купить крепеж. Это болты, гайки, шайбы и саморезы. Эти элементы позволят собрать надежную конструкцию. Гвозди использовать не советуем — соединения с ними менее надежны и прочны, чем с саморезами. Гайки и болты понадобятся для соединения складывающихся ног.

Внимание! Расчеты выше приведены только для одного козла! Для того, чтобы установить рабочий настил, их потребуется две штуки. Значит, количество всех материалов перемножаем на два.

Древесину для козел можно купить в ближайшем строительном магазине, но вполне можно посмотреть на своей дачи всяческие обрезки. Скорее всего, они у вас есть, если вы уже выполняли какие-либо строительные работы. Доска подойдет размером 100х30 мм.

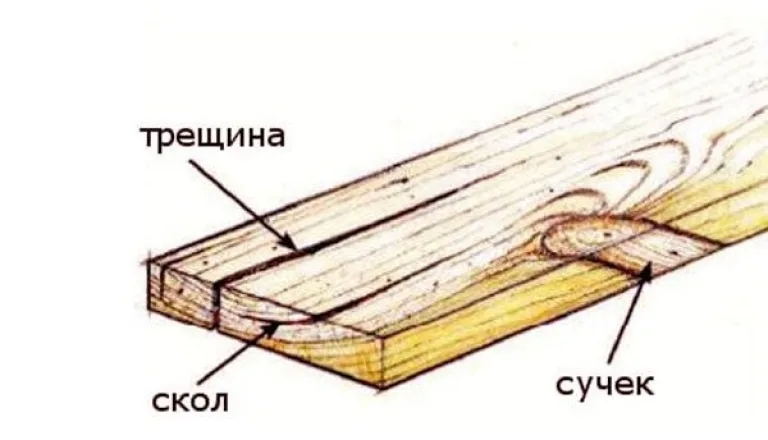

Не используйте для создания козел древесину с явными дефектами
Не используйте для создания козел древесину с явными дефектами

Как сделать складные строительные козлы

А теперь наглядно посмотрим, как на даче можно собрать простые складные строительные козла. Ниже — один из примеров. В зависимости от ваших пожеланий и возможностей вы сможете сделать более простые или более сложные варианты (видео представим ниже).

Шаг 1. Первым делом подготовьте все необходимое и обработайте древесину. Можно пройтись по ней специальной машинкой или же наждачной бумагой.

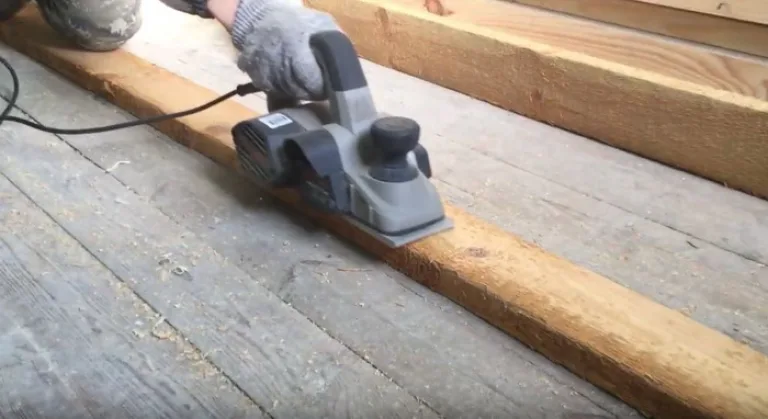

Обработайте древесину
Обработайте древесину

Шаг 2. Теперь размечайте материал, используя маркер и рулетку, а также уголок: нам нужно заготовить все детали.

Выполните разметку
Выполните разметку

Шаг 3. Распилите доски так, чтобы получились детали для будущих козел в нужном количестве.

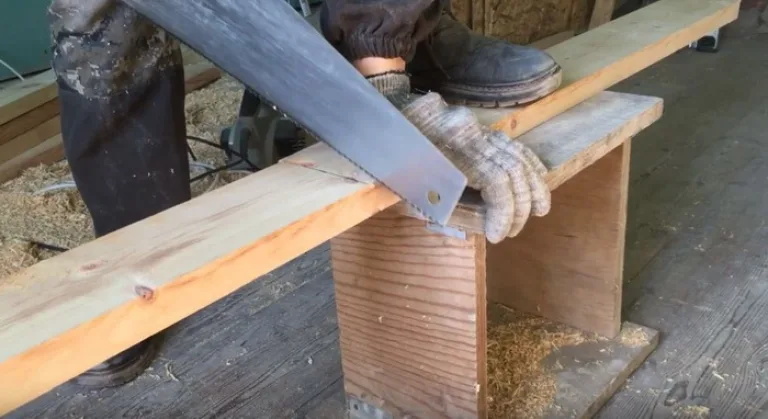

Распилите доски на отрезки нужной длины
Распилите доски на отрезки нужной длины

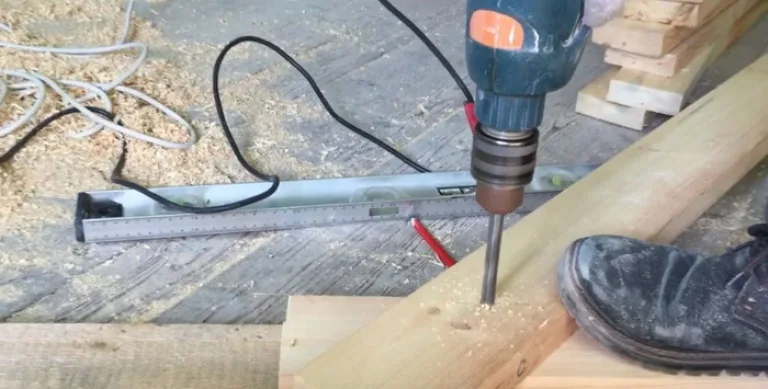

Шаг 4. Возьмите дрель и сверлом диаметром 10 мм просверлите две ноги-доски сразу. Это отверстие на расстоянии 15 см от верхних торцов досок будет местом соединения складных ног козла.

Сделайте отверстия для соединения двух ног
Сделайте отверстия для соединения двух ног

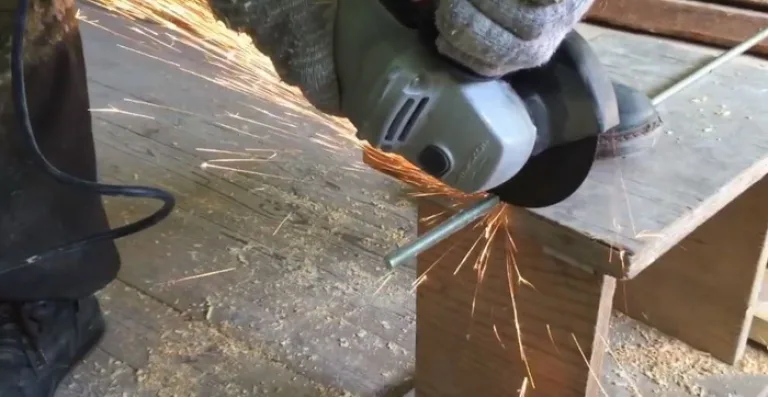

Шаг 5. Теперь можно сделать соединительный элемент. Подойдет длинный болт диаметром 10 мм. Либо, как в данном случае, можете отрезать от стального прута 10 см и сделать такую заготовку крепежа. Нужно два таких отрезка прута — для каждой пары опор.

Отрежьте кусок металлического прута
Отрежьте кусок металлического прута

Шаг 6. Вставьте отрезок прута в ранее приготовленные отверстия, соедините доски.

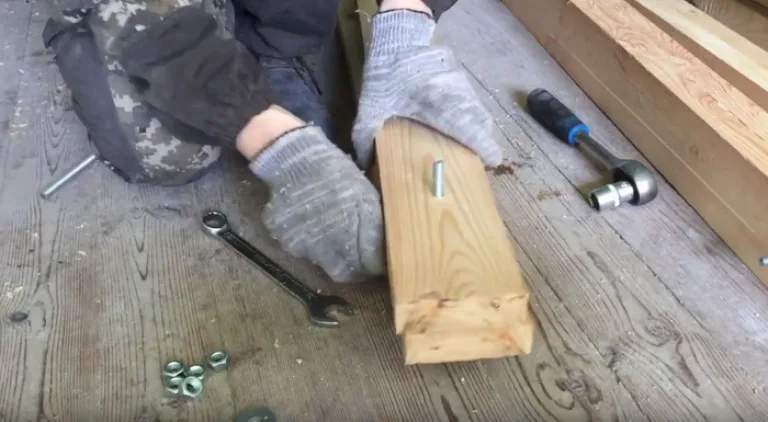

Соедините доски отрезком прута, продев его через отверстия
Соедините доски отрезком прута, продев его через отверстия

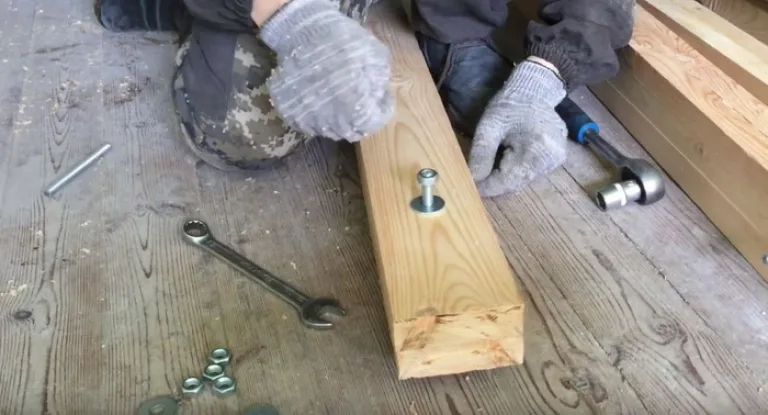

Шаг 7. С обеих сторон прута наденьте шайбу и навинтите гайки, чтобы получить надежное соединение двух опорных ног.

Закрепите ноги гайками и шайбами
Закрепите ноги гайками и шайбами

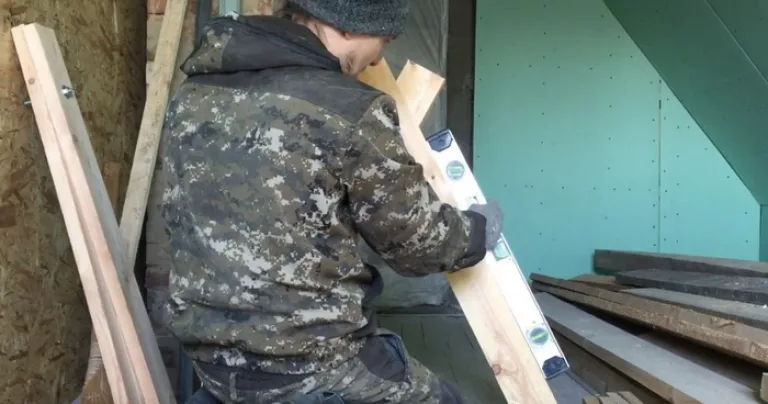

Шаг 8. Поставьте опоры на пол, возьмите строительный уровень и «откройте» ноги так, чтобы получился угол в 65 градусов.

Выставьте ноги под углом в 65 градусов
Выставьте ноги под углом в 65 градусов

Шаг 9. Теперь сделайте разметку угла спила нижней части ног. Нам нужно, чтобы они стояли на полу не уголками, как сейчас, а всей плоскостью со стороны торца. Сверху также размечаем, сколько лишнего нам нужно отрезать от доски, чтобы получить ровный срез.

Сделайте разметку угла спила нижней части ног
Сделайте разметку угла спила нижней части ног

Шаг 10. Выполняем срезы, ориентируясь на разметку из пункта 9.

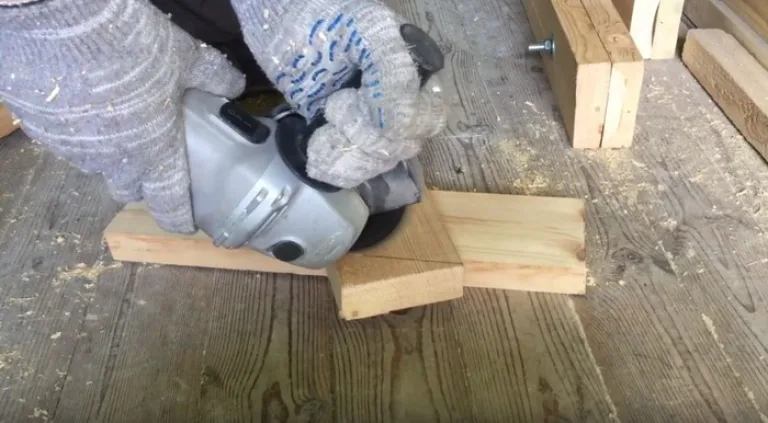

Пилим нижнюю часть
Пилим нижнюю часть

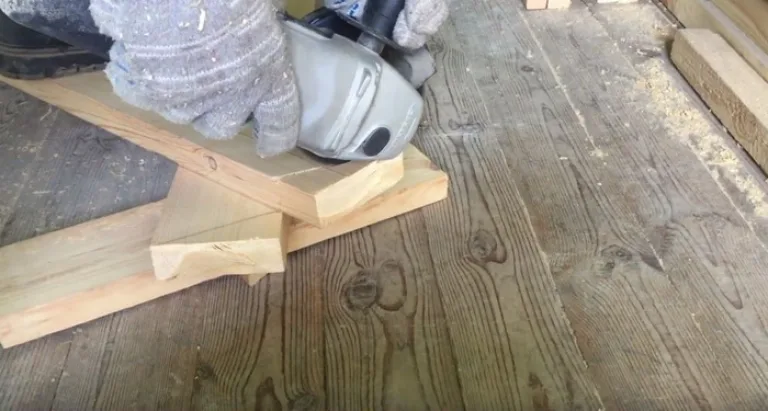

Пилим верхнюю часть
Пилим верхнюю часть

Шаг 11. На верхних частях ног сделайте разметку выпилов шириной 30 мм, глубиной — 60 мм.

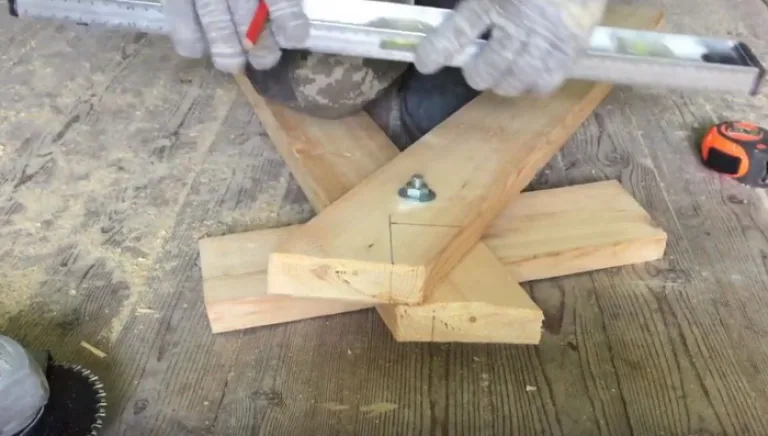

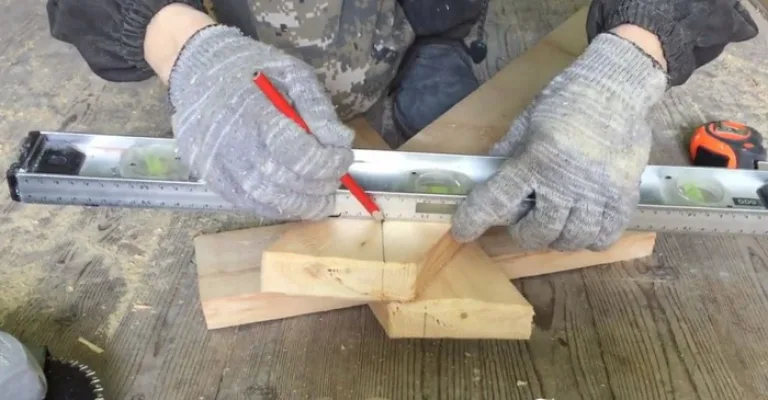

Сделайте разметку выпила
Сделайте разметку выпила
Сделайте разметку выпила
Сделайте разметку выпила

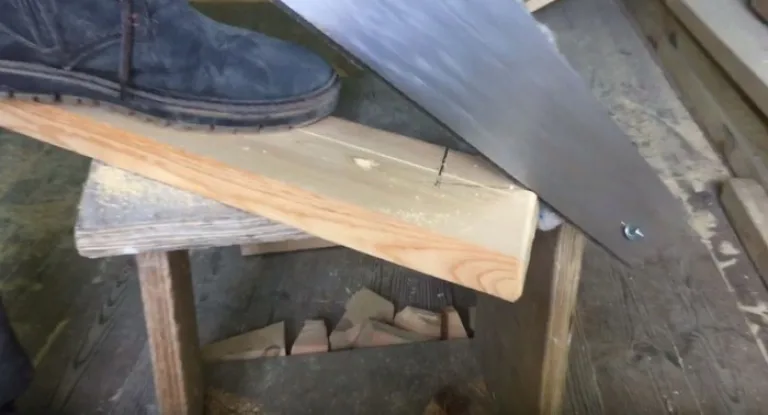

Шаг 12. Временно раскрутите ноги и сделайте распил по разметке, нанесенной в пункте 11.

Сделайте выпил в верхней части ног для верхней опорной доски
Сделайте выпил в верхней части ног для верхней опорной доски

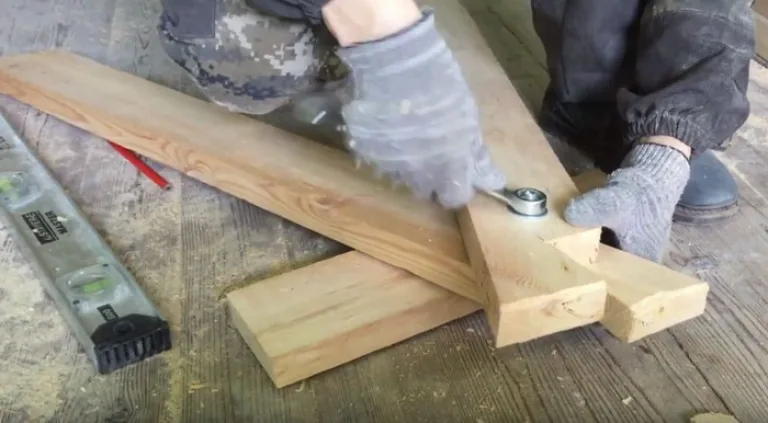

Шаг 13. Снова соедините ноги при помощи крепежа (болта, прута). В соединенном варианте выпилы должны «смотреть» друг на друга.

Снова соедините ноги
Снова соедините ноги

Шаг 14. У вас должно получиться две пары складных ног. Положите их друг напротив друга как показано на рисунке, а сверху поместите перемычку как показано на рисунке. Прикрутите ее саморезами к «внутренним» ногам (тем частям складных опор, что находятся ближе к середине).

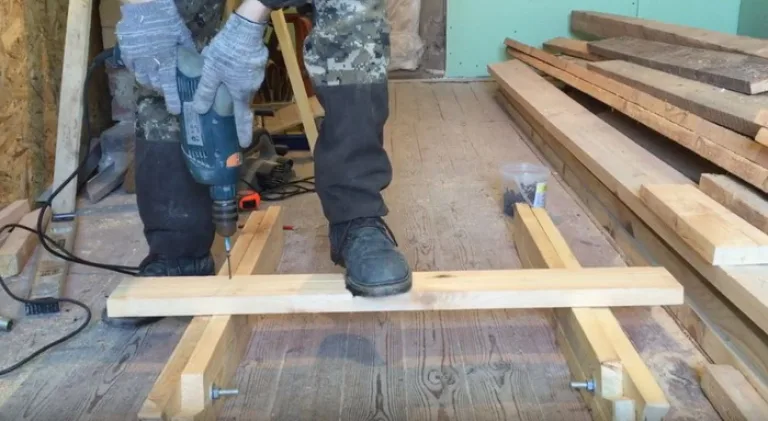

Прикрутите верхнюю перемычку
Прикрутите верхнюю перемычку

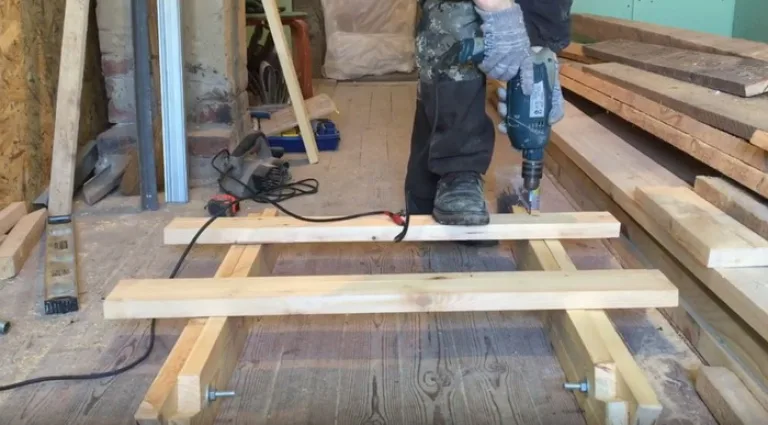

Шаг 15. Точно так же поступите и со второй перемычкой, расположив ее ниже первой.

Прикрутите нижнюю перемычку
Прикрутите нижнюю перемычку

Шаг 16. Повторите то же самое, только перевернув конструкцию. Прикручивать перемычки в этот раз нужно ко «внешним» ногам-опорам!

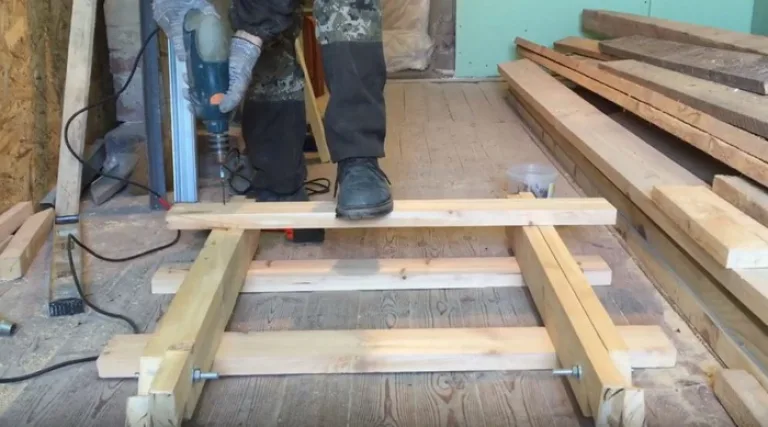

Прикрутите остальные перемычки
Прикрутите остальные перемычки

Шаг 17. Раскройте козлы и соедините при помощи стропы или цепочки внатяг нижние противоположные перемычки. Это будут ограничители, которые не позволят козлам случайно разъехаться во время использования.

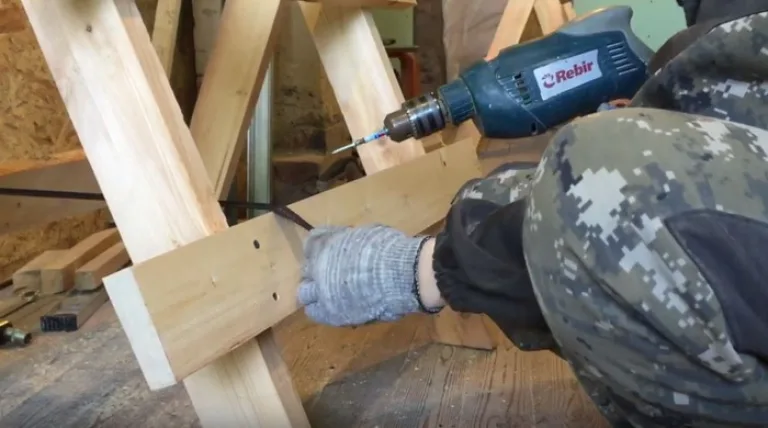

Закрепите стропу-ограничитель
Закрепите стропу-ограничитель

Шаг 18. Сверху в подготовленные в пунктах 11-13 выпилы поместите верхнюю доску-перекладину. Чтобы сложить конструкцию, достаточно убрать эту доску, и козлы легко сложатся.

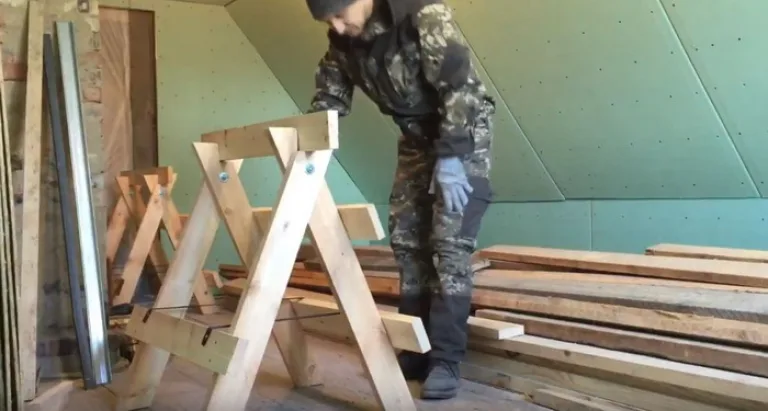

Готовые козлы
Готовые козлы

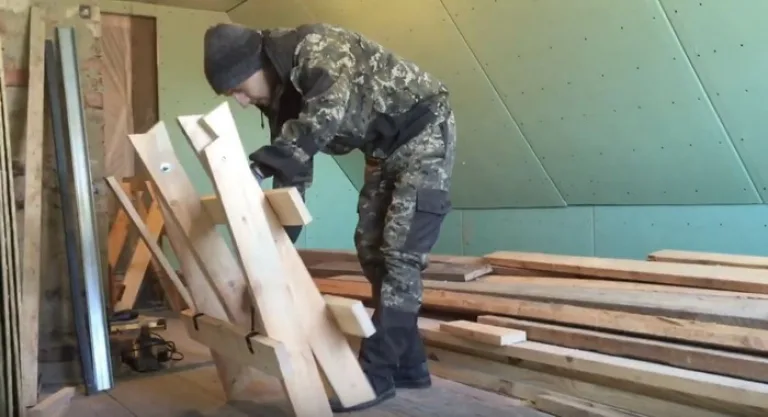

Такие козлы легко складывать
Такие козлы легко складывать

Внимание! Размеры деталей в разных мастер-классах по изготовлению козел могут отличаться. Это не страшно: вы всегда можете подогнать конструкцию под себя, как-то ее усовершенствовать и сделать еще лучше, чем показано в любой инструкции.

Такие козлы достаточно устойчивы: на них можно не только столярничать, но при желании и выполнять какие-то работы, стоя на них. Вернее, организовав на паре таких опор рабочую площадку. Есть и более простые варианты подобных козел (например, имеющие минимум перемычек), которые подойдут только для организации временного верстака. Словом, вариантов много, как простых, так и сложных — просто решите, какой подойдет именно вам. Ниже представлены два видеоролика, где рассказано, как сделать козлы менее и более прочные.

Видео — Козлы за 14 минут (подойдут для простых столярных работ)

Видео — Прочные и устойчивые складные козлы

Строительные козлы — приспособление, которое мы рекомендуем иметь каждому владельцу садового участка, тем более еще занимающегося строительными работами и благоустройством дачи. Сделать их несложно, но уж точно дешевле, чем покупать готовые в магазине. Пока вы на самоизоляции — самое время заняться их изготовлением: летом пригодятся точно!
