Где ставить УЗО: до автомата или после – ответ опытного электрика

Опытный электрик, автор Дзен-канала «Электрик в доме» (18+) объяснил, где ставить УЗО: после автомата или до.

По словам эксперта, главный риск заключается в том, что у УЗО нет защиты от сверхтока. Если в цепи появится перегрузка или короткое замыкание, то УЗО работать не будет. Ведь его подключают в паре с автоматом.

При этом ток короткого замыкания может быть в сотни раз больше номинального. Поэтому при его прохождении через УЗО рассчитывать на что-то хорошее не приходится. В таком случае, как правило, выгорают контакты, повреждаются детали, и устройство выходит из строя. При этом УЗО заметно дороже автомата.

Некоторые домашние мастера считают, что от того, где установить УЗО, будет зависеть то, повредится оно или нет. Однако так ли это на самом деле, разберемся далее

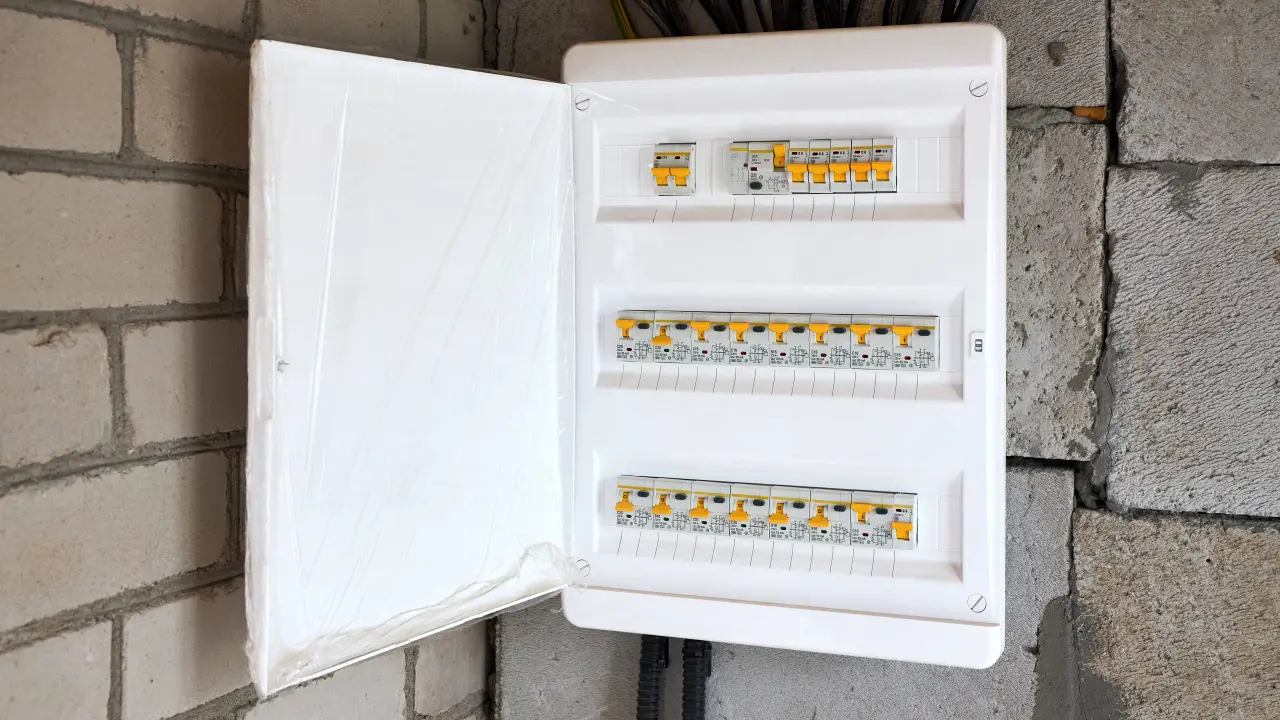

Первый вариант подключения: одно УЗО на несколько групп автоматов

В такой ситуации одно УЗО защищает несколько групповых линий. Его устанавливают сверху, после ставят автоматические выключатели на разные группы потребителей. Сегодня такая схема пользуется популярностью, так как позволяет заметно сэкономить. Тем более, что правила ПУЭ П.7.1.79 ее вполне допускают.

Если представить, что в групповой линии №2 произошло короткое замыкание (КЗ), то в этом случае ток КЗ пройдет так: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многие подумают, что такая схема подключения не верна, так как автомат находится после УЗО и не способен устранить действие тока КЗ. Но на самом деле она допустима.

Второй вариант подключения: установка УЗО до автомата

Эта схема выглядит так: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. Применяется довольно часто.

Если произойдет повреждение, то отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих такой способ сборки тоже покажется неправильным, хотя это не так.

Третий вариант подключения: установка УЗО после автомата

При коротком замыкании ток будет проходить так: автоматический выключатель – УЗО – питающий кабель – потребитель.

Такую схему многие считают правильной, ведь по пути протекания ток КЗ сначала пройдет через автомат, а он в свою очередь отключится, и УЗО в этом случае не пострадает.

Где ставить УЗО: до или после автомата

Все перечисленные варианты на самом деле правильные. Ведь из курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. При этом автомат С16 при прохождении тока КЗ 5×In (80 А) отключается примерно за 0,02 секунды.

Теперь нужно взять калькулятор и посчитать. Получится, что за 0,02 секунды электрический ток успеет преодолеть 6000 километров. Вот вам и скорость.

Таким образом, ток короткого замыкания успевает проходить всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автоматический выключатель не срабатывает мгновенно, и не останавливает ток при появлении КЗ.

Почему же УЗО продолжит работать при прохождении через него тока КЗ

По той же причине, что не выходят из строя рубильник, электросчетчик, реле напряжения, электрокабель и другие устройства, установленные на пути тока КЗ. Ведь он приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Этот процесс является инерционным, и при этом автомат не дает необходимого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО будет недостаточно 0,02 секунд.

Следовательно, УЗО хорошо работает и до автомата, и после него.

Как правило, автомат ставят первым в паре с УЗО для удобства монтажа и подключения.  От него фазный провод проходит перемычкой на УЗО, подача «ноля» ведется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ, если таковая есть.

Если установить автомат после УЗО, то провод на розетки подключается к различным устройствам: фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это не очень удобно и может приводить к путанице.

Поэтому если используется один автомат, одно УЗО и один кабель от нагрузки, то лучше ставить первым автомат, а потом УЗО.

Личный опыт домашних мастеров

Интернет-пользователи поблагодарили эксперта за советы и рассказали, как сами располагают автоматы с УЗО:

«Ставьте дифавтомат и ни о чем не думайте».



«Если УЗО и автомат стоят последовательно в цепи, то ток проходит одинаковый по обоим аппаратам: разницы нет. Хотя я люблю ставить автомат первым: так оно привычнее и логичнее в бытовом использовании».



«Можно, как угодно: главное, не соединять после УЗО нулевой и защитный проводник. Нулевая шина должна быть изолирована от земли».



«Если УЗО ставить на группу автоматов, то тут получается, что УЗО будет стоять перед автоматами, а если это одиночная линия, то можно и перед УЗО поставить автомат. А так просто ставьте УЗО завышенным номиналом от вводного автомата, и все будет норм. Все равно от УЗО нужна только защита по утечке».



«УЗО должно быть на столько же ампер или больше, чем у автомата».
