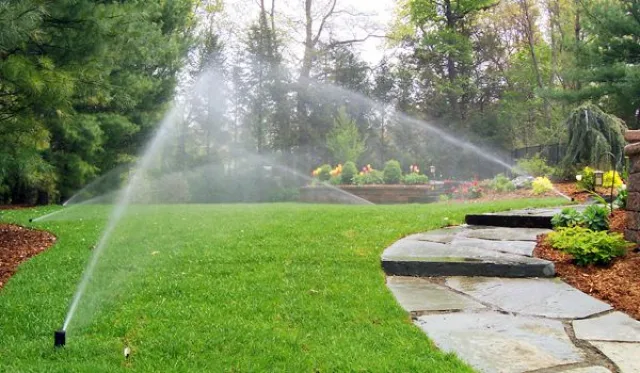

Система полива своими руками


Система полива своими руками

Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

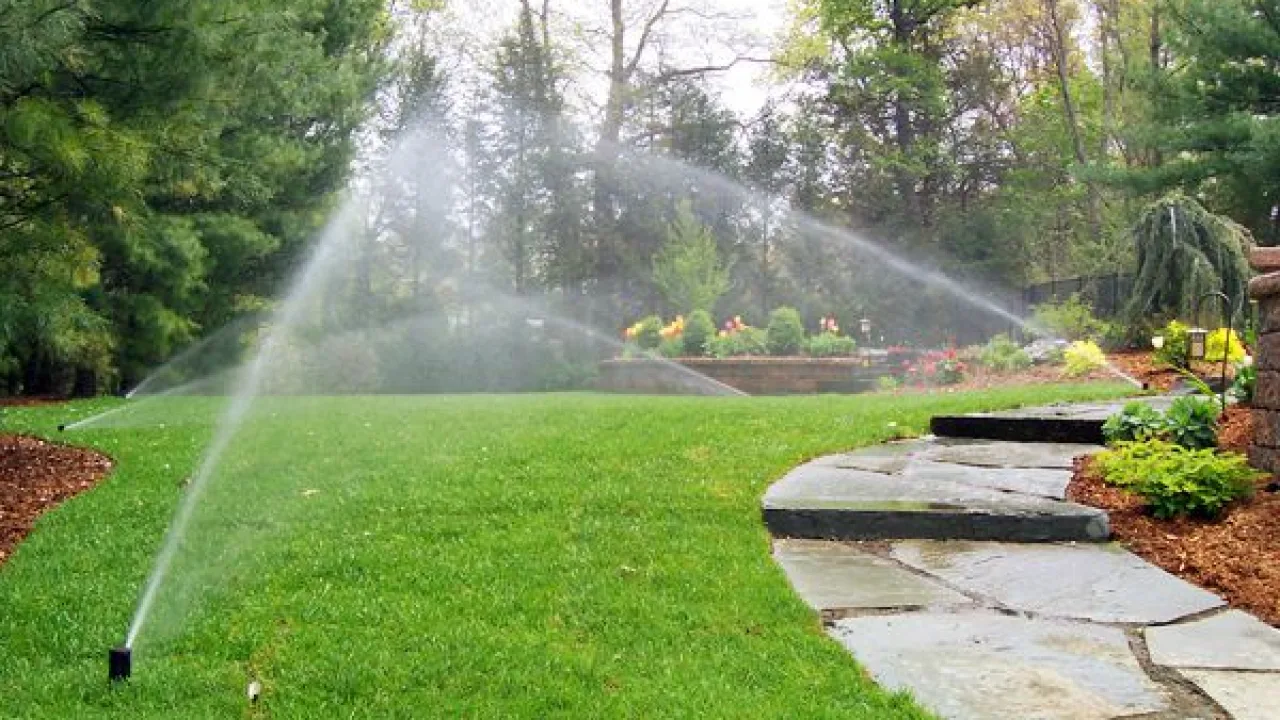

Система полива своими руками

Система полива своими руками

Выбираем источник водоснабжения

Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

  • главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
  • скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

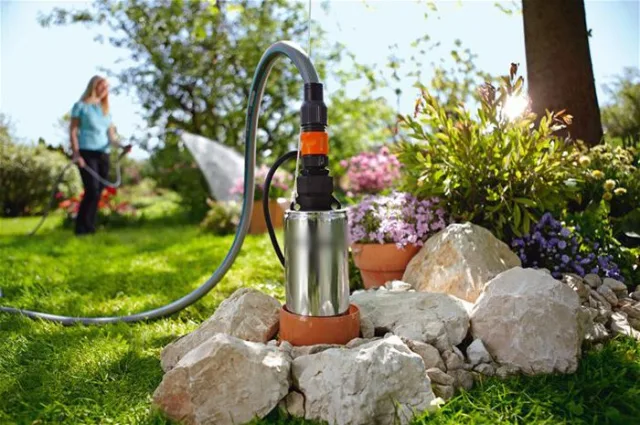

    Насос для скважины

    Насос для скважины

  • колодца. В систему включается поверхностный или погружной насос;

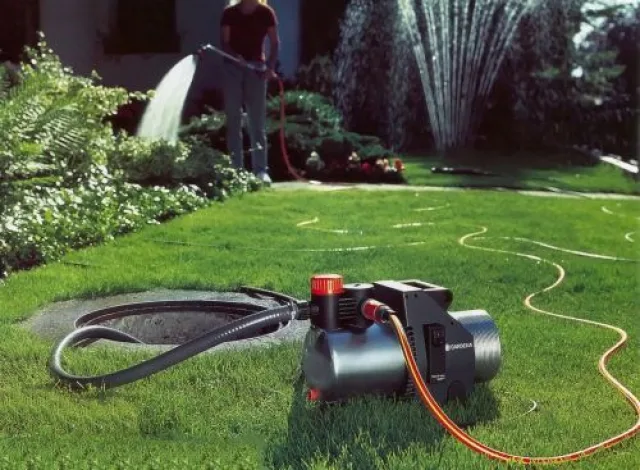

    Поверхностный насос

    Поверхностный насос

  • бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
  • природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.

Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

Насос Малыш, характеристикиПоказатели
Тип насосаБытовой вибрационный погружной
Сила потребляемого тока3 А
Мощность165 Вт
Забор воды Нижний
Напор40 м
Производительность 432 л/мин
Длина кабеля 10-40 м
Непрерывная работаНе более 12 часов подряд
Необходимость отключения питания на 15-20 минутЧерез каждые 2 часа
ПодклключениеК гибкому шлангу

Делаем полноценный автоматический полив

Автоматическое орошение

Автоматическое орошение

Чертим план

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

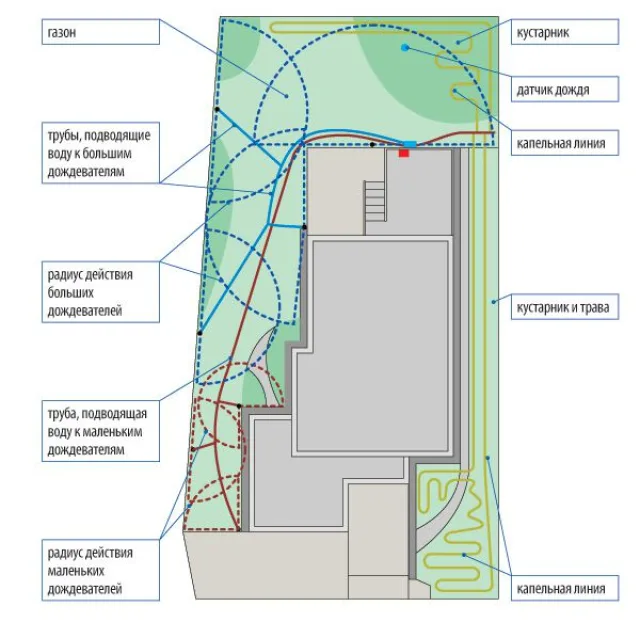

Схема орошения

Схема орошения

На схеме отмечаем точку водозабора. В случае если источников воды несколько и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

Определяем количество воды

Определяем количество воды

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

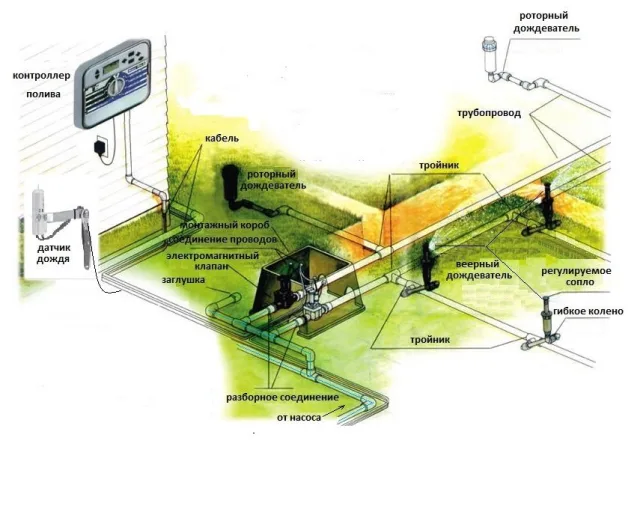

Cистемы автоматического полива

Cистемы автоматического полива

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

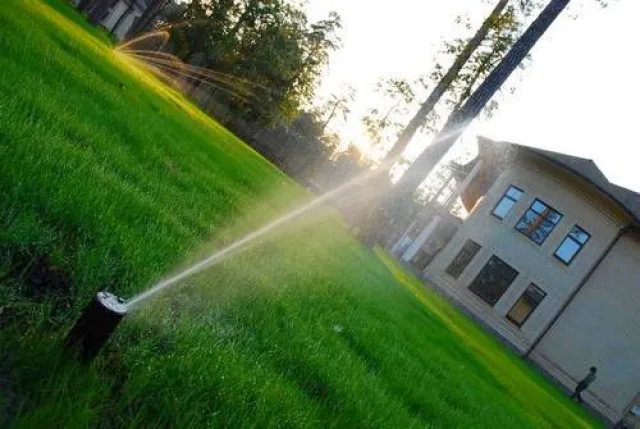

Роторные дождеватели

Роторные дождеватели

Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

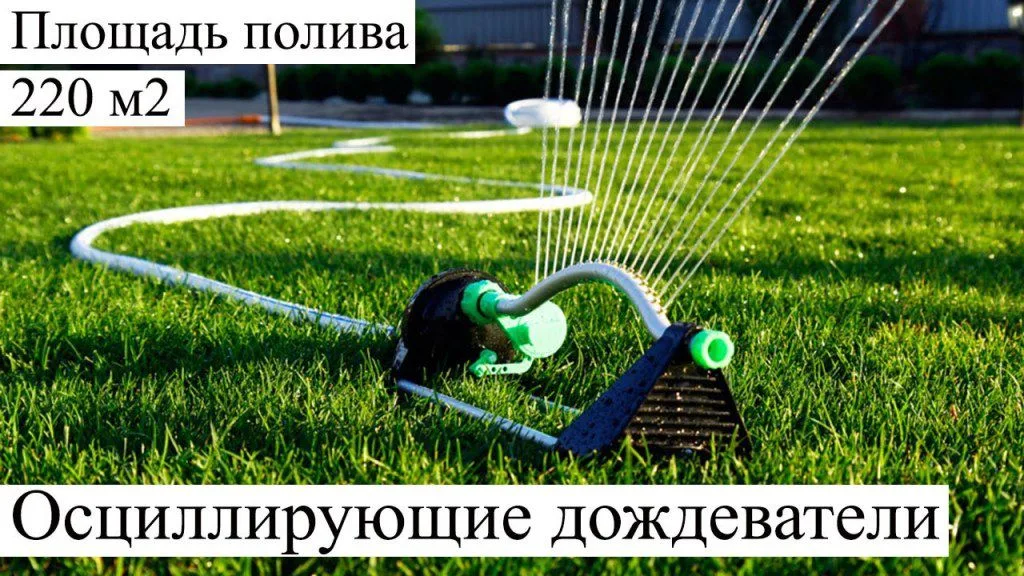

Осциллирующие дождеватели

Осциллирующие дождеватели

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

  • по углам участка устанавливаем дождеватели для полива на 90 градусов;
  • вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
  • по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
  • по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

  • сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
  • по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
  • в местах, куда не достают дождеватели, планируем укладку капельной линии.

Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

Проверяем водозабор на пропускную способность

Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

  • берем метровый шланг диаметром порядка 2 см и подключаем его к источнику воды;

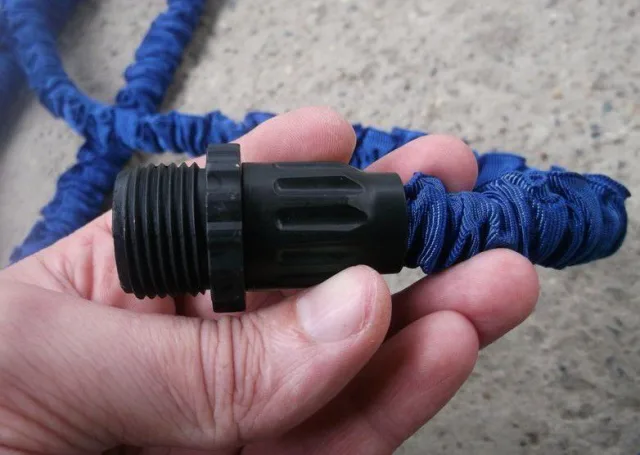

    Поливочный шланг с пвх фитингом

    Поливочный шланг с пвх фитингом

  • погружаем второй конец шланга в 10-литровое ведро и замеряем время, за которое оно наполнится водой. Для получения более точных результатов измерения проводим несколько раз, в запланированное время полива участка;
  • измеряем расстояние между точкой водозабора и наиболее удаленным дождевателем. Далее на каждые 15 м полученного расстояния добавляем по 1 секунде к времени, затраченному ранее на наполнение ведра водой. В нашем примере пропускная способность источника составляет 60.

Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

  • устройства на 180 градусов с площадью покрытия до 200 м2- 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
  • дождеватели на 270 градусов с площадью покрытия до 200 м2– 2 штуки. Потребность каждого составляет 14, итого – 28;
  • устройство на 180 градусов с покрытием до 50 м2– 1 штука. Потребность – 7;
  • прибор на 270 градусов с покрытием до 50 м2– 1. Потребность – 9;
  • дождеватель на 90 градусов с площадью покрытия до 50 м2– 1. Потребность в воде – 6.

В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

Автоматизируем систему

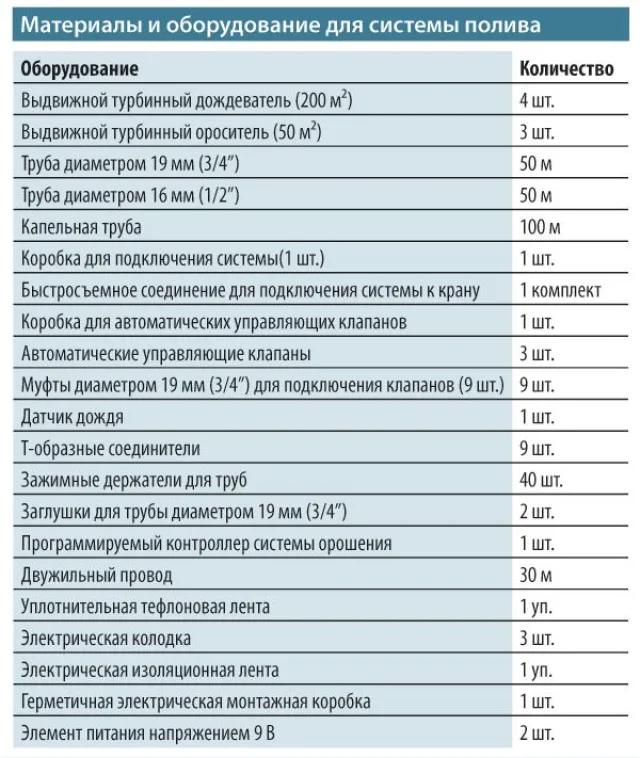

 Заказываем материалы

Заказываем материалы

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

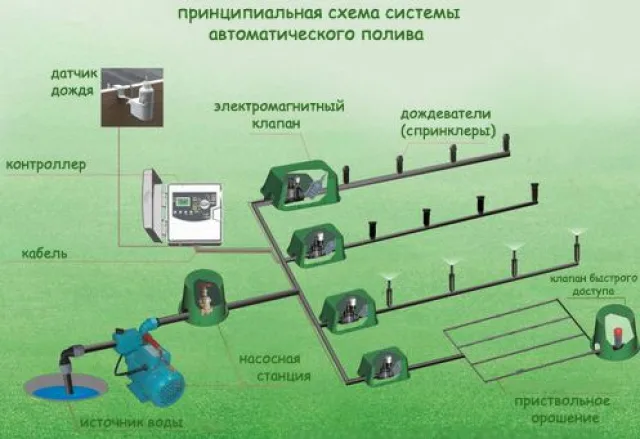

Система автоматического полива

Система автоматического полива

Мы обустроили линии следующим образом:

  • одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
  • вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м2. Трубы использовали аналогичные;
  • третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Подключаем и настраиваем полив

Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

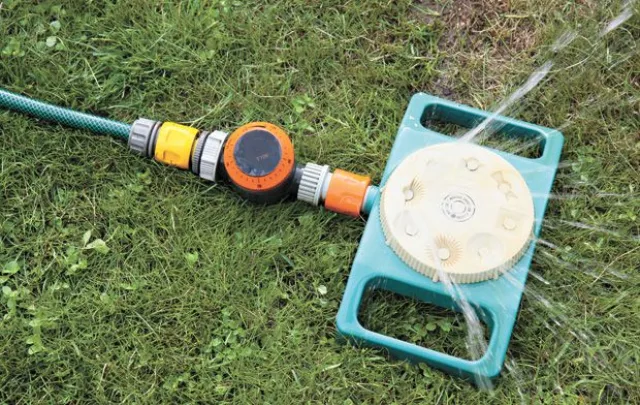

Дождеватель можно установить в любом нужном месте

Дождеватель можно установить в любом нужном месте

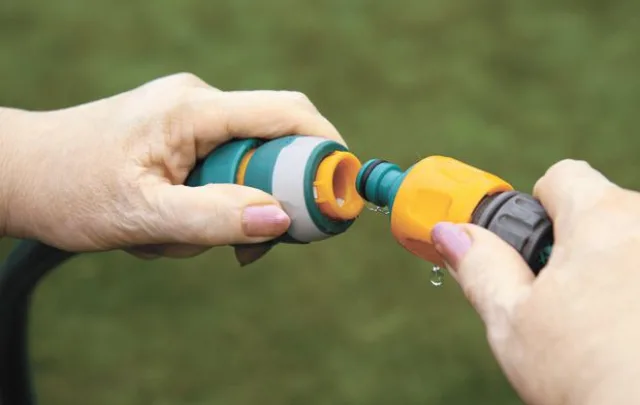

Конструкция соединителей очень проста - с работой легко справится даже женщина

Конструкция соединителей очень проста — с работой легко справится даже женщина

Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

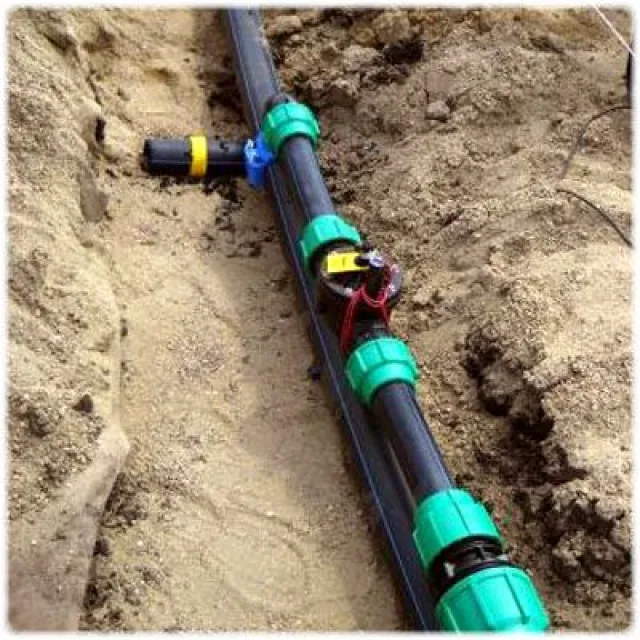

Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

Аккуратно укладываем трубы и прочие элементы системы в канаву

Аккуратно укладываем трубы и прочие элементы системы в канаву

Шестой шаг. Выполняем обратную засыпку траншеи.

Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

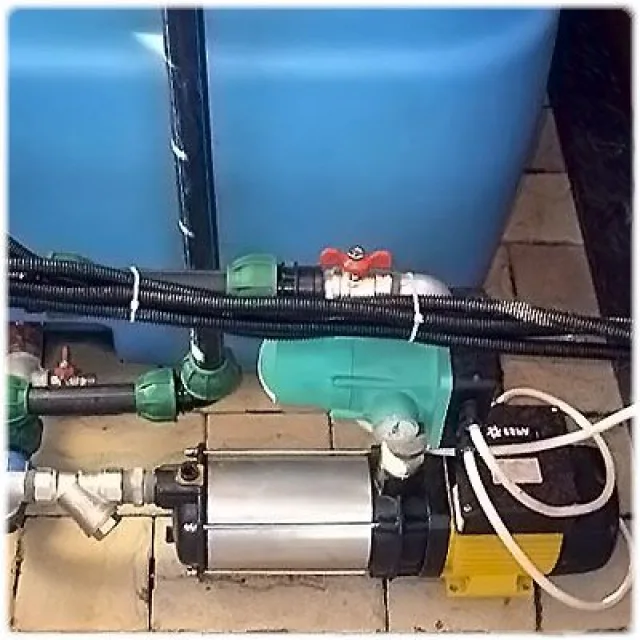

Монтаж насосной группы и емкости

Монтаж насосной группы и емкости

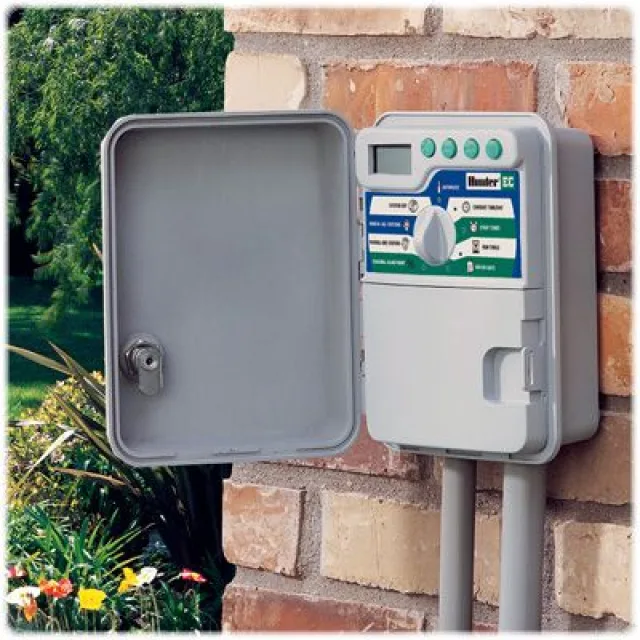

Монтаж контроллера и автоматики

Монтаж контроллера и автоматики

Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

Бюджетный вариант полива

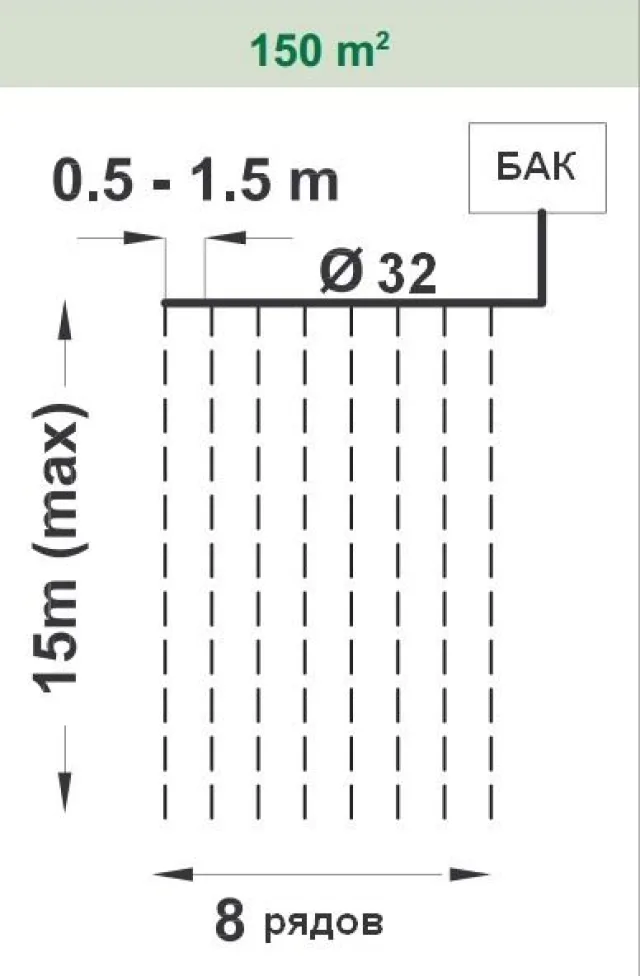

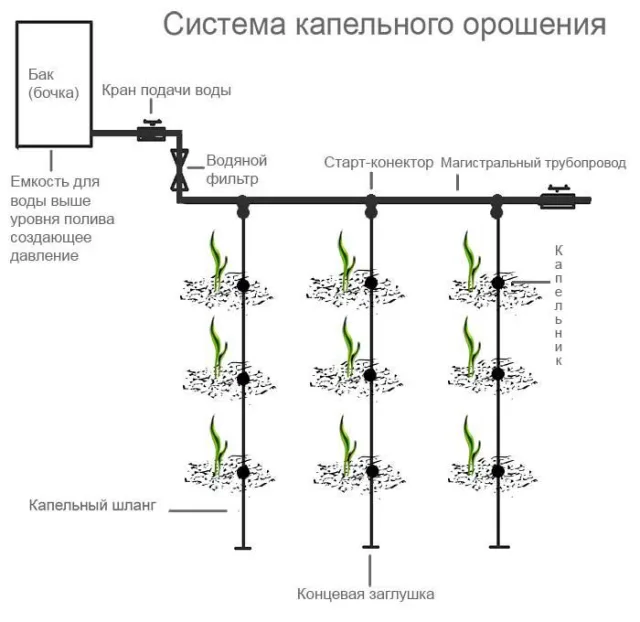

Пример схемы капельного полива

Пример схемы капельного полива

Пример схемы капельного полива

Пример схемы капельного полива

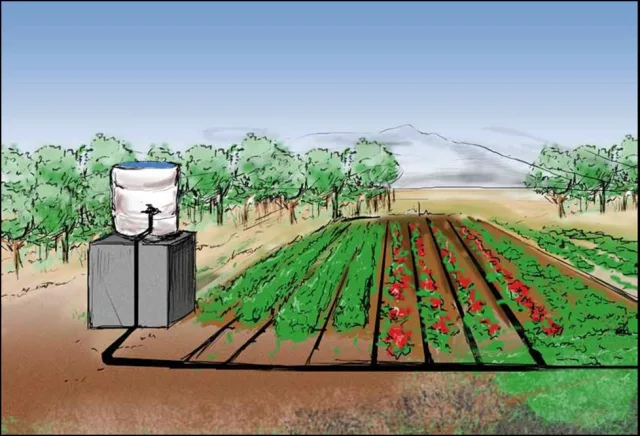

Схема простого капельного полива

Схема простого капельного полива

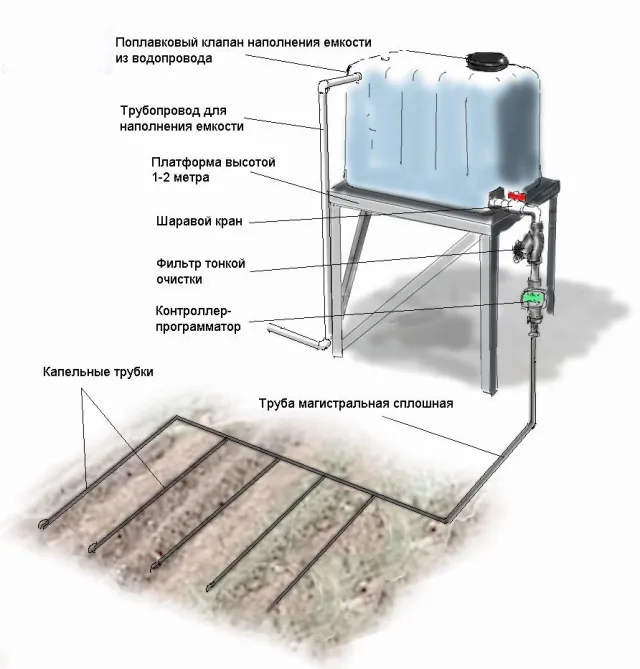

Система капельного полива

Система капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

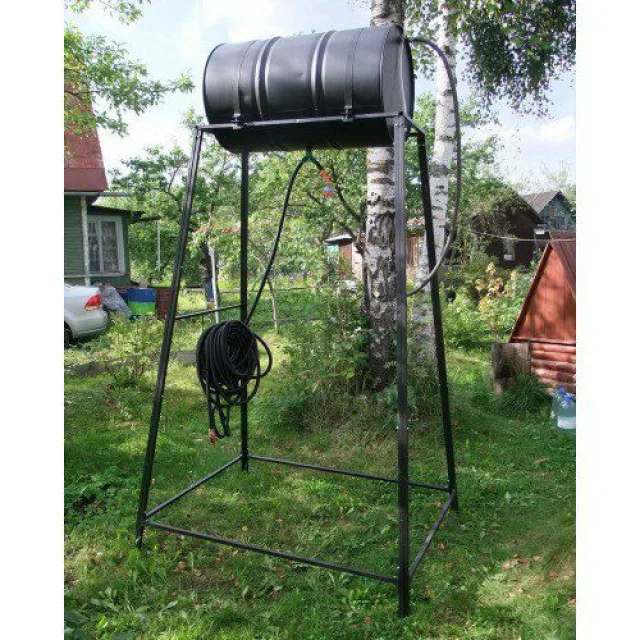

Бочка на каркасе

Бочка на каркасе

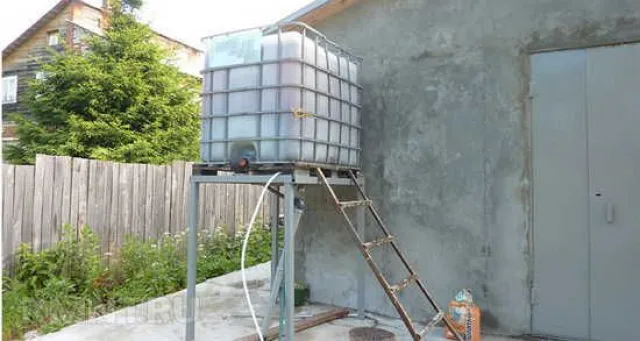

Капельный полив - бак с водой

Капельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

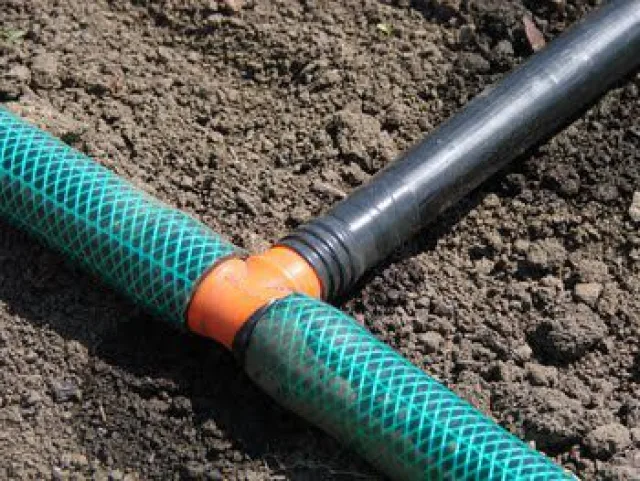

Тройник в системе капельного полива растений

Тройник в системе капельного полива растений

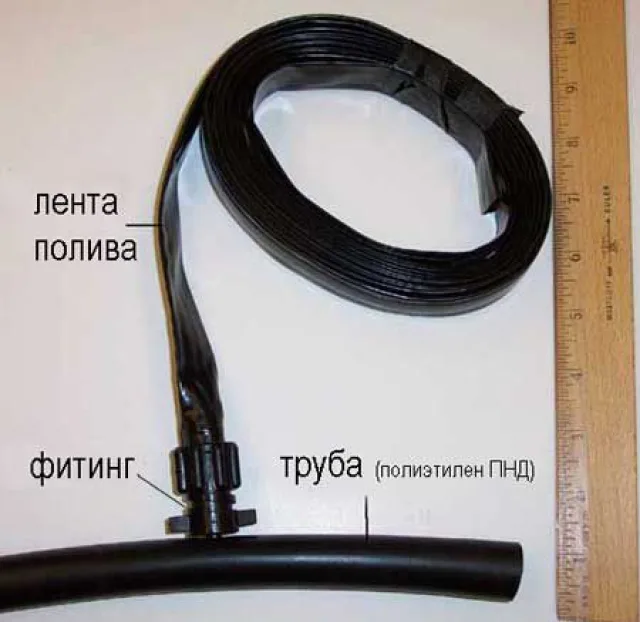

Вариант устройства полива с капельными лентами

Вариант устройства полива с капельными лентами

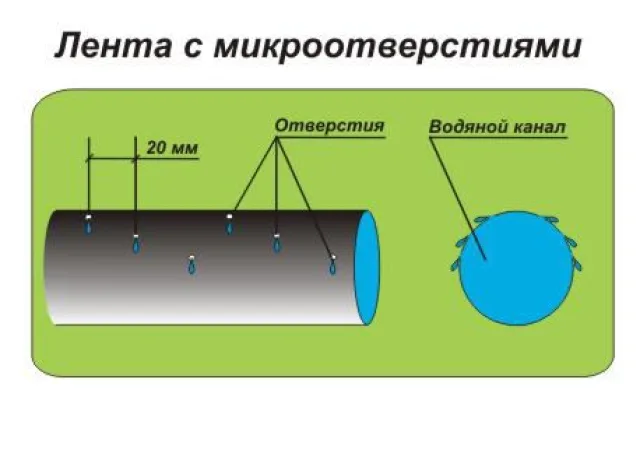

Схема ленты для капельного полива

Схема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

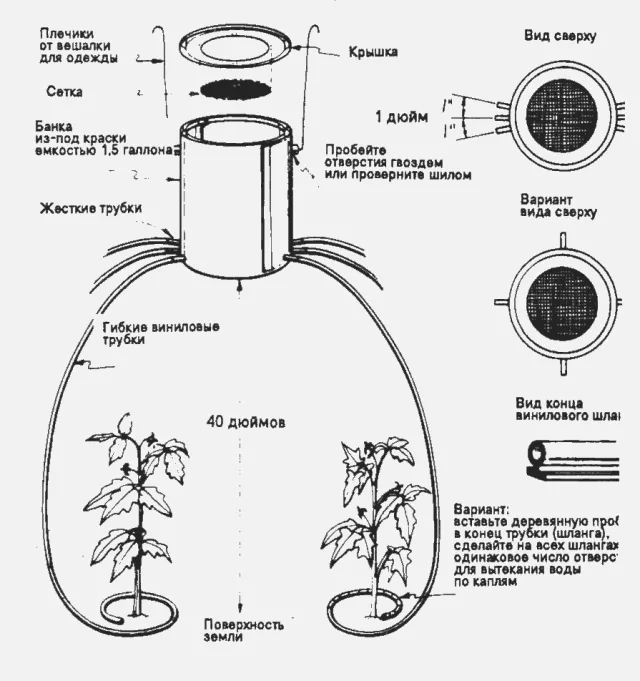

Как сделать систему капельного полива самому

Как сделать систему капельного полива самому

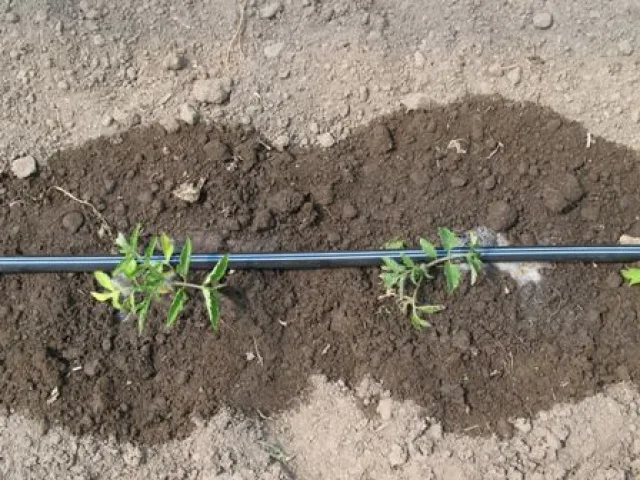

Система капельного полива

Система капельного полива

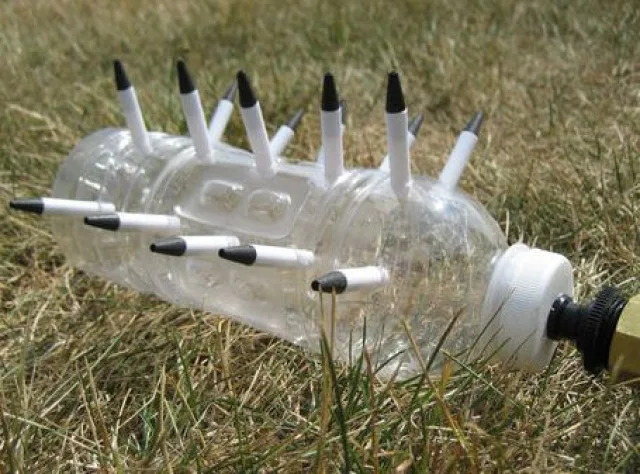

Распылитель для полива

Распылитель для полива

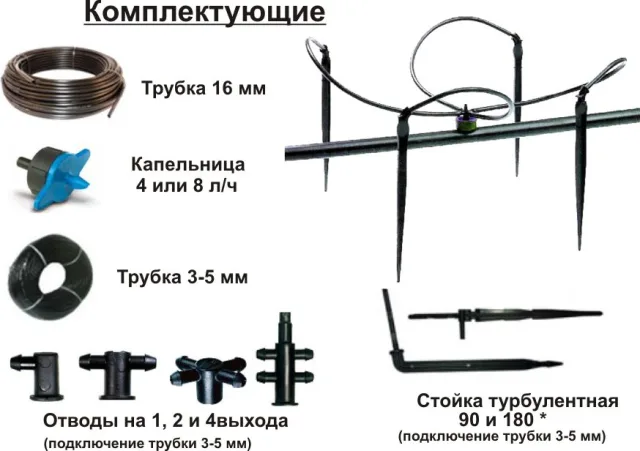

Умная теплица

Умная теплица

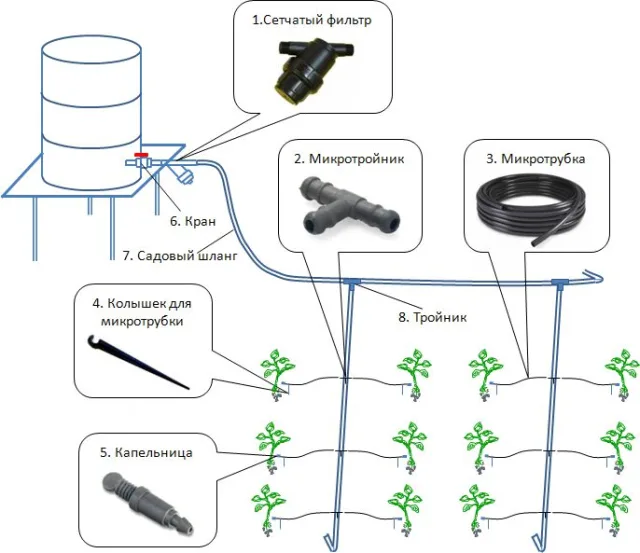

Капельный полив своими руками

Капельный полив своими руками

Удачной работы!
