Иногда тратиться на покупку инструментов необязательно – их можно сделать и своими руками из подручных материалов. Даже если «расходники» придется покупать, это все же выйдет дешевле, чем покупка готового инструмента.

Подписчики нашей группы vk.com решили рассказать о инструментах, которые сделали самостоятельно. Дмитрий О. — о том, как он сделал лучковую пилу своими руками, а Игорь М. – о шлифовальной «пиле».

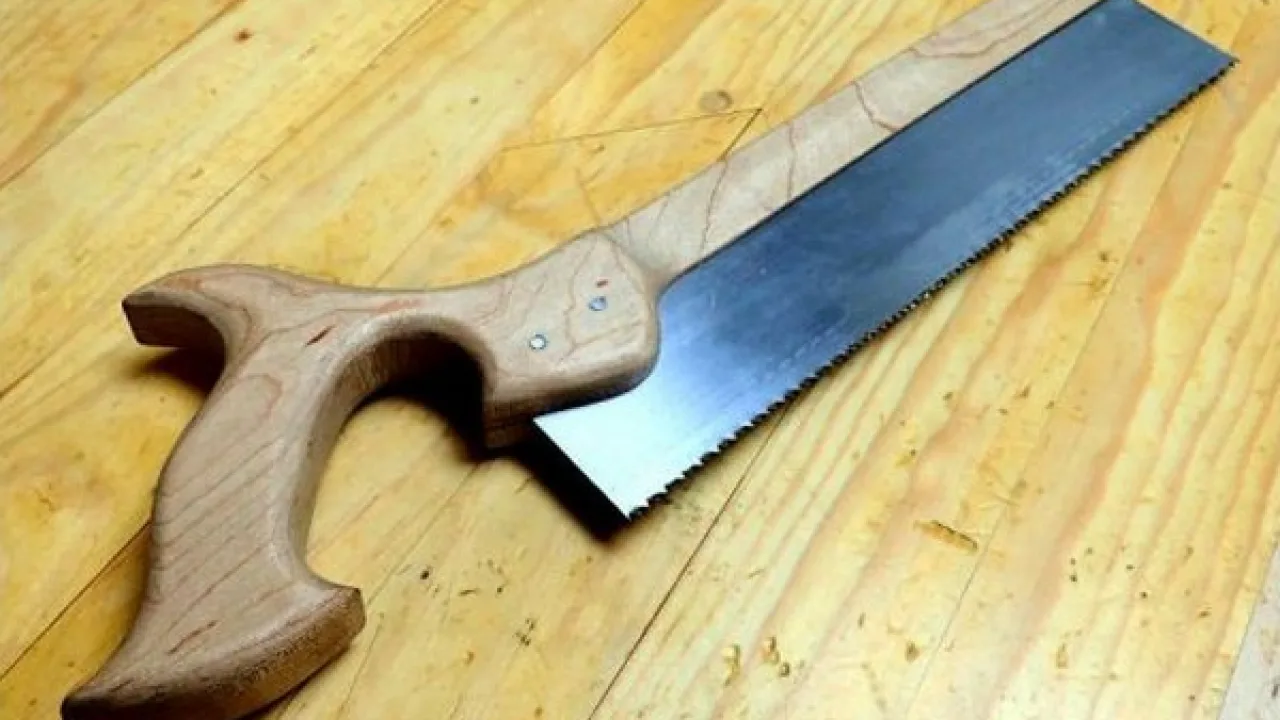

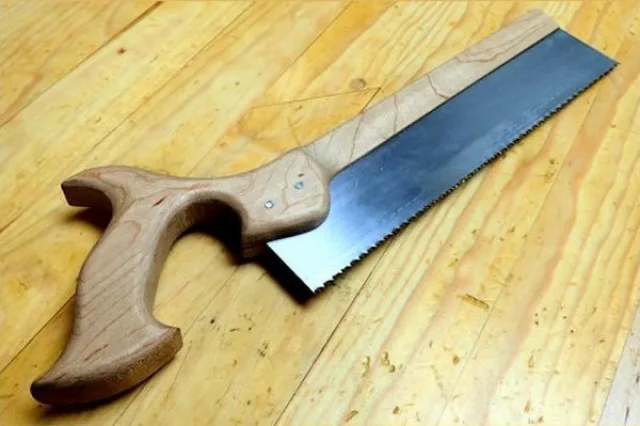

Пилы своими руками
Пилы своими руками

Об инструменте

Лучковая пила – инструмент для распила материала в виде Н-образной рамы и полотна внизу, скрепленной врезными и шиповыми соединениями. Сверху есть тетива, которая используется для скрепления рамы и создания напряжения по отношению к лезвию.

Важно! Лезвие у этой пилы узкое, потому и нужно напряжение, чтобы оно не согнулось.

Лучковая пила часто сравнивается с другим инструментом – ножовкой. По конструкции они немного схожи.

Расскажу о том, как я сделал такую пилу самостоятельно.

Шаг 1. Материалы и инструменты

Материалы.

  1. Ель (размеры – 25.5x8x101.6 мм). Материал должен быть длинным, целым, без заноз и закосов.
  2. Ножовочные полотна. Мне было необходимо взять пару полотен для резьбы по дереву, чтобы сделать такую пилу.
  3. Тетива. Я использовал хлопковую бечевку. Напряжение сделать она способна, а цена не слишком высока.
  4. Винты и гайки/шурупы/гвозди/штифты.

Инструменты.

  1. Инструменты для измерения и маркировки. Мне нужен был карандаш, ластик и комбинированный измерительный угольник. Дополнительное преимущество использования последнего инструмента — возможность делать линии перпендикулярными по отношению к краю пиломатериала.
  2. Дрель и сверло на 3 мм. Важно отметить, что сверло должно соответствовать отверстиям на концах пильного диска.
  3. Пила.
  4. Долото и киянка. Мне нужно будет сделать прорези внутри пиломатериала для установки полотна.

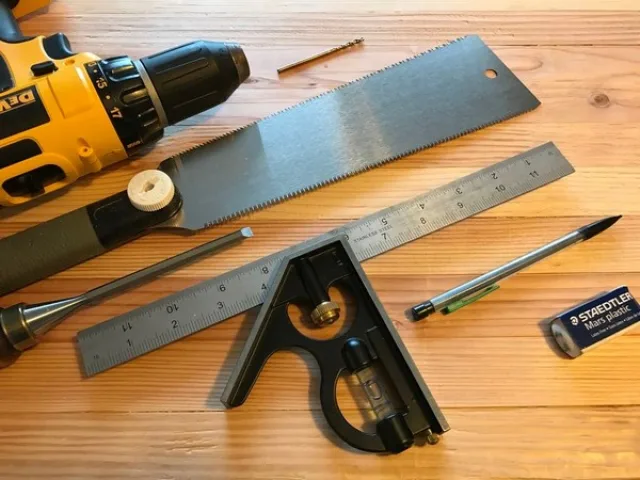

Такие инструменты мне понадобились для работы
Такие инструменты мне понадобились для работы

Шаг 2. Обрезка дерева по длине

Сначала нужно подготовить пиломатериал. Для создания лучковой пилы мне были нужны такие доски:

  1. Доска длиной 256 мм. Длина используемого лезвия – около 255 мм, поэтому нужен именно такой размер доски. Она станет ребром жесткости, стоящим выше лезвия.
  2. Четыре доски длиной 216 мм. По размеру они хорошо подходят под мою руку. Они будут нужны для установки лезвия.
  3. Одна доска длиной 113.4 мм, которую мне нужно было сделать тонкой. Толщина должна составить где-то 12.7 мм.

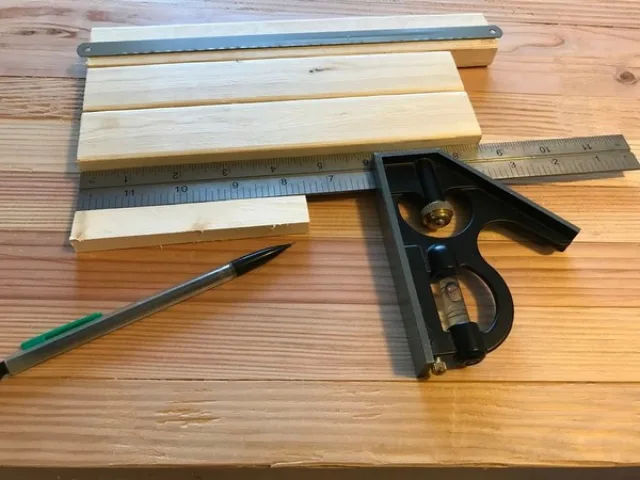

Доски нужны определенных размеров
Доски нужны определенных размеров

Шаг 3. Установка лезвия

  1. Сделать отметку на расстоянии 12.7 мм (с левого конца доски) и 127 мм (с правого конца доски) на двух досках длиной 216 мм.
  2. Найти середину левой линии и сделать отметку.
  3. Поставить отверстие ножовочного полотна на левой стороне доски (где было отмерено 12.7 мм), сделать отметку там и отметить верхний край полотна.
  4. Сделать метку по боковым сторонам досок.
  5. С помощью пилы пропилить боковые линии. Пилить, пока не получится достигнуть метки, где будет располагаться отверстие для лезвия.
  6. Просверлить отверстия того же размера (3 мм), что и в ножовочном полотне.
  7. Установить лезвия в обе доски, используя крепежные винты.

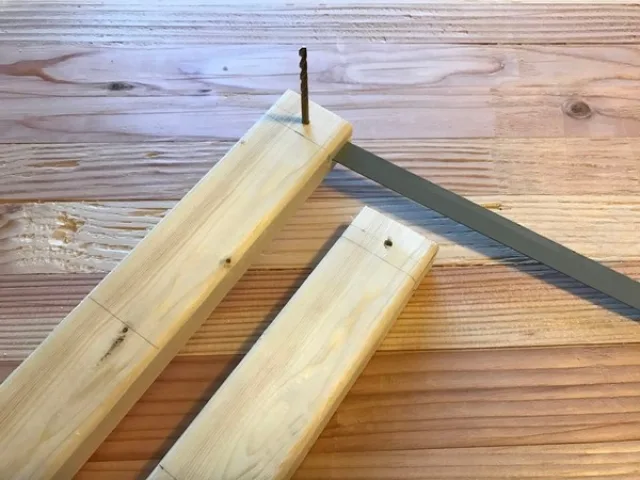

Лезвия довольно просто установить
Лезвия довольно просто установить

Шаг 4. Отметить место для будущего «гнезда» для лезвия

  1. Установить доску длиной 256 мм между досками с лезвием – на второй отметке с большей стороны.
  2. Сделать отметку на середине этой длинной доски в месте соединения с другими досками. Соединить их одной линией.
  3. Взять круглый предмет диаметром 7.5 мм (например, рулон клейкой ленты) и нарисовать дугу по обе стороны.
  4. Концы дуги протянуть вниз. Связать таким образом их обе.
  5. Нарисовать прямоугольник в месте связи между дугами. Ширина нового пространства – 6.3 мм.

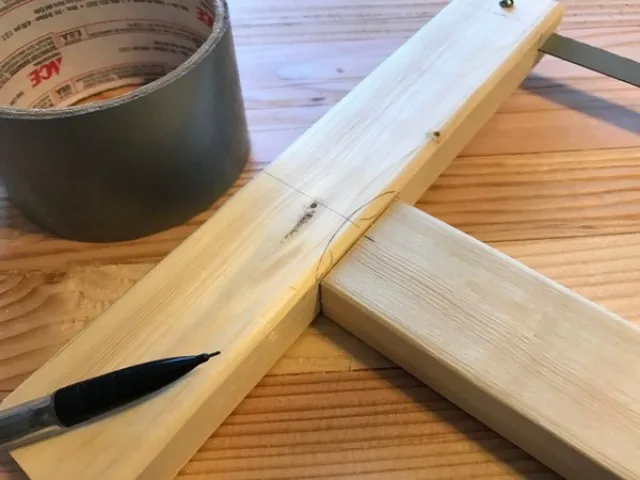

Нужно хорошо поработать над тем, чтобы разместить длинную доску как ребро жесткости
Нужно хорошо поработать над тем, чтобы разместить длинную доску как ребро жесткости

Шаг 5. Сделать место для будущего «гнезда» для лезвия

Теперь, когда отметки сделаны, нужно приступить к созданию паза для соединения конструкции воедино.

  1. Пометить при помощи изоленты долото на длине в 19-20 мм.
  2. Сделать паз, начиная с одного конца прямоугольника, и двигаться до другого конца, оставляя инструмент в вертикальном положении под небольшим углом. В процессе создания паза нужно по долоту стучать киянкой так, чтобы он вошёл на отмеченную длину.
  3. Хорошенько обработать концы, сделав их ровными при помощи плоского конца долота.

Повторить то же самое с другой доской.

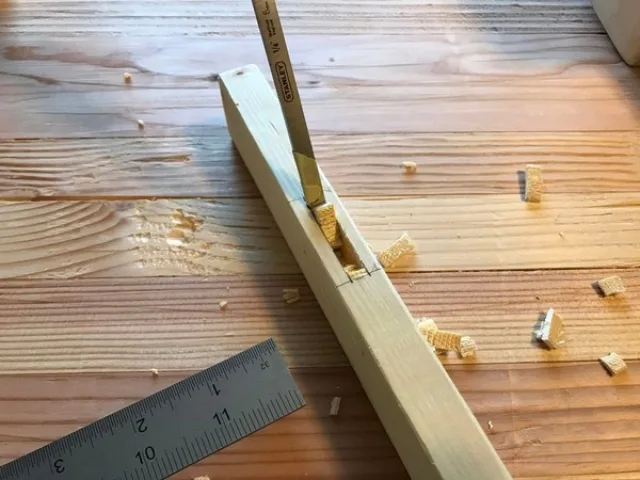

Зубилом нужно работать весьма точно
Зубилом нужно работать весьма точно

Шаг 6. Вырезать дуги

Теперь нужно взять более широкое долото. Им нужно сделать вырез по дуге, расположенной в центре доски. Не нужно заходить слишком глубоко – снимать стоит не больше того, что уже отмечено самой дугой. Киянкой пользоваться необязательно, но слабыми ударами все же можно подталкивать долото.

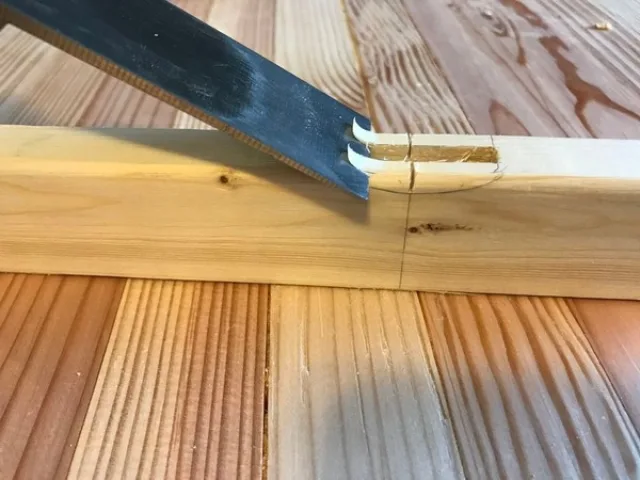

Вырезание дуги – один из этапов скрепления конструкции
Вырезание дуги – один из этапов скрепления конструкции

Шаг 7. Отметить доски для паза

  1. Измерить длину лезвия между двумя деревянными концами.
  2. Вычесть эту длину из длины длинного куска дерева (длина которой 256 мм).
  3. Разделить получившееся значение на два.
  4. Отметить это расстояние на обоих концах длинной доски.
  5. Совместить вырезанные дуги с отметками, сделанными на той доске.

Важно! Не забудьте повторить то же самое на другом конце доски.

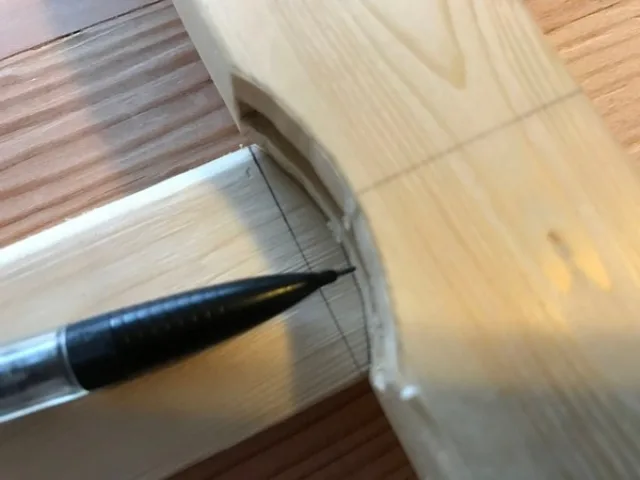

Длинную доску важно подготовить к рихтовке под пазы
Длинную доску важно подготовить к рихтовке под пазы

Шаг 8. Отметить доски для паза – часть вторая

  1. Поместить длинный кусок выше паза. Нужно убедиться, что края ровные.
  2. Отметить края паза.
  3. Поставить доску по вертикали и поставить метки под паз.
  4. Нарисовать линии между метками по всему концу доски.

Повторить так с другим концом доски.

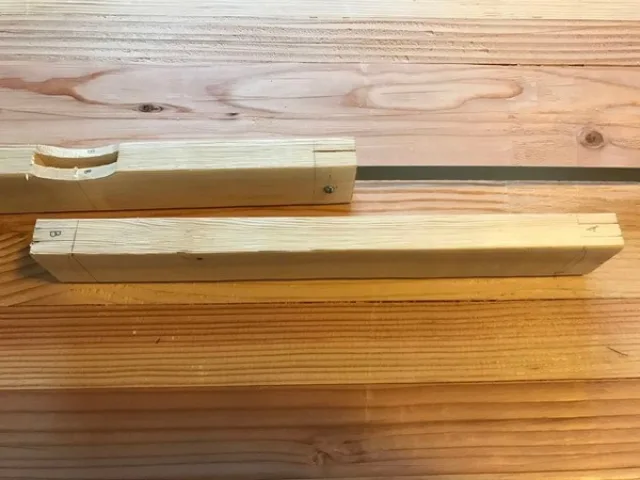

Теперь пазы полностью готовы
Теперь пазы полностью готовы

Шаг 9. Подготовка шипов

  1. Выпилить в отметках для паза под несколькими углами. На выходе получится дуга.
  2. С помощью долота сделать дугу кривую более гладкой.
  3. Повторить так с каждой стороной доски.

Цель дуги — дать возможность шипу поворачиваться для большей маневренности.

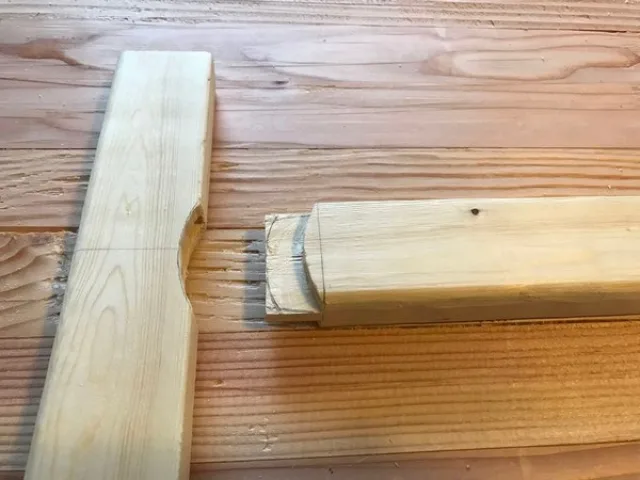

Шипы нужно сделать для засовывания его в пазы
Шипы нужно сделать для засовывания его в пазы

Шаг 10. Сборка

  1. Установите шипы в пазы.
  2. Оберните несколько раз тетиву вокруг концов пилы. Я, например, обернул три полных раза и закрепил концы несколькими узлами.
  3. Плотно скрутить тетиву при помощи небольшой палочки. В процессе закручивания будет создаваться напряжение между концами, что позволит плотно держать лезвие.

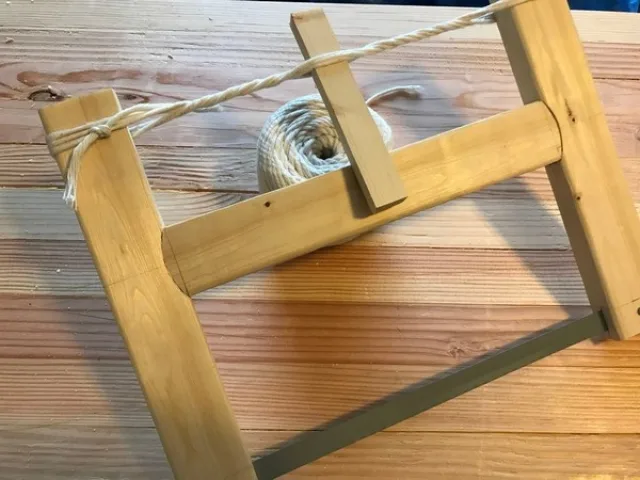

Инструмент - полностью собран
Инструмент — полностью собран

Шаг 11. Финальный тест инструмента

Пила уже функциональна, но при необходимости можно поработать над художественным оформлении. Я и решил так сделать.

Перед какими-либо работами нужно разобрать пилу. Дело в том, что некоторые части инструментов могут находиться под натяжением из-за тетивы. Снятие напряжения могут привести к неожиданным последствиям.

Я сделал несколько отметок на дереве. По краям – 6.35 мм в узкой части и 9.5 мм в широкой части. Затем я решил обрезать фаски по обе стороны от моего долота. Мне нужно было сделать короткие, чистящие и черпающие движения по углам дерева. При этом нужно обратить внимание на то, чтобы инструмент не захватил больше дерева, чем надо. Затем я его немного отшлифовал и нанес защитное покрытие для качественного покрытия.

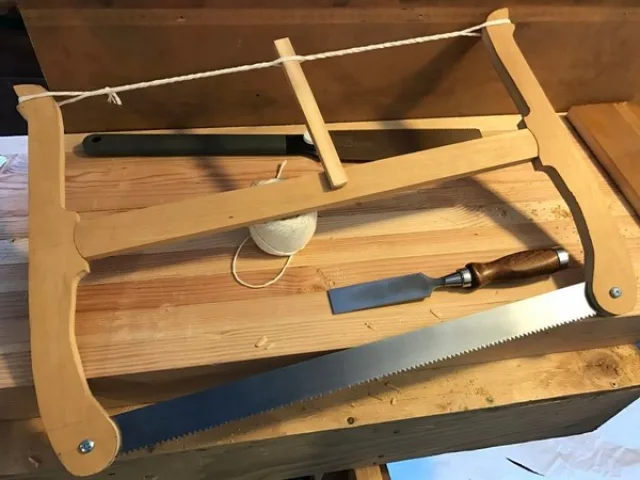

Вот такая получилась у меня лучковая пила
Вот такая получилась у меня лучковая пила

Послесловие

Теперь, когда у меня есть лучковая пила, я могу использовать ее для распила металла или дерева. Такой инструмент помог мне, притом значительно. При этом, будучи сделанным мной самим, он прекрасно подходил под мои запросы.

Видео – Лучковая пила своими руками

Шлифовальная пила

Иногда шлифовать материалы в труднодоступных местах бывает трудно. Я решил изготовить шлифовальную «пилу», которая облегчит подобную задачу. Надеюсь, и вам моя идея поможет!

Шаг 1: Материалы и инструменты

Материалы:

  • доски из клена и дуба;
  • древесина бука (деревянный прут 380×25 мм);
  • кожа;
  • льняное масло;
  • наждачная бумага.

Инструменты:

  • карандаш и линейка;
  • японская пила;
  • хомут;
  • маленький угольник;
  • мини-напильник;
  • рашпиль;
  • плоские деревянные биты;
  • набор для резьбы по дереву;
  • торцевой рубанок;
  • рубанок;
  • инженерный угольник;
  • регулируемый угловой шаблон;
  • долото (несколько видов);
  • скребки;
  • дюбели;
  • полукруглая стамеска по дереву;
  • криволинейный струг;
  • поворотный резак (фреза);
  • молоток.

Шаг 2. Рукоять пилы и подпорка

Первое, что нужно сделать, – нарисовать контур рукоятки пилы на куске дерева. Я использовал в качестве материала белый клен, но можно использовать и другой. Прямую линию я вырезал японской пилой, а изгибы и прочее – несколькими инструментами: долото, пилкой и скребком.

Другой кусок дерева я отшлифовал и сделал его прямоугольным. По высоте он совпадал с высотой рукояти.

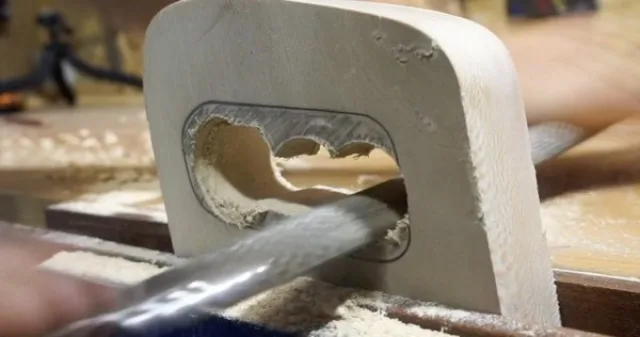

Первое и самое необходимое – рукоять и подпорка
Первое и самое необходимое – рукоять и подпорка

Шаг 3. Создание места для деревянного стержня

Поскольку я не хотел использовать клей, я решил соединить две эти части при помощи резьбы. Для этого я использовал набор для резьбы по дереву и проделал отверстия с обеих сторон в деревянном пруте из бука.

После я отметил центральную часть кусков и просверлил их плоским сверлом по дереву. В рукоятке я просверлил сверлом на 22 мм, а в прямоугольнике — на 23 мм.

Таким образом я изготовил место под деревянный стержень
Таким образом я изготовил место под деревянный стержень

Шаг 4. Установка стержня

Теперь настала пора обрезать деревянный стержень длиной 380 мм. Перед тем, как сделать отверстия сверлами, я покрыл его льняным маслом и обернул фольгой. Так я смог обеспечить впитывание масла и облегчение установки в резьбу.

С двух сторон стержня я также сделал резьбу.

Важно! Льняное масло также стоит нанести в отверстие рукояти.

Стержень готов к установке
Стержень готов к установке

Шаг 5. Рукоять пилы — шлифовка

Для более приятного использования и твердой хватки ручки я использовал целый ряд инструментов: полукруглая стамеска по дереву, торцовочный рубанок, криволинейный струг и наждачная бумага с зернистостью 280.

Для внутренней части я использовал полукруглую стамеску по дереву.

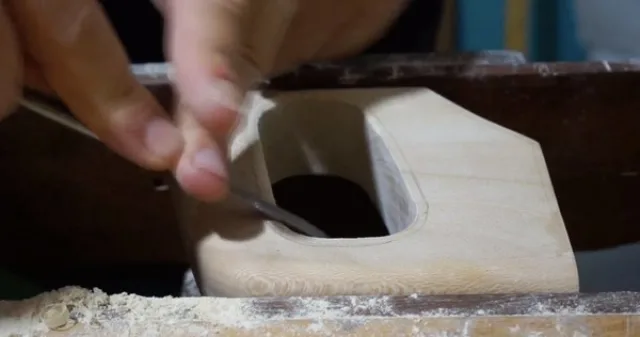

Теперь по части рукояти все более-менее готово
Теперь по части рукояти все более-менее готово

Шаг 6. Деревянные гайки

Для гаек я решил использовать дуб. Чтобы их сделать, мне нужно было сначала взять циркуль, нарисовать круг, провести диагонали, сделать внутри круга шестиугольник. В центре всего этого мне нужно было сделать вырез и для этого я воспользовался сверлом на 22 мм и сделал резьбу.

Затем доску я вырезал под форму гайки. Так я сделал две штуки.

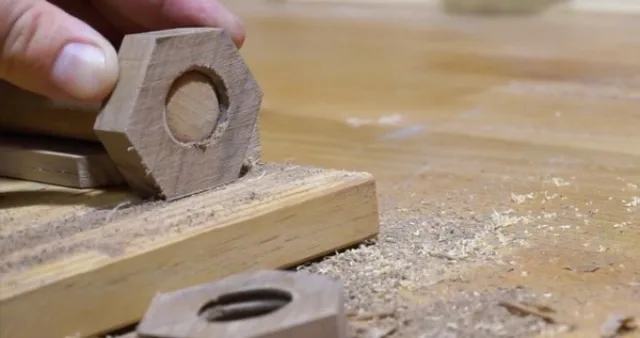

Гайки – достаточно надежный крепежный элемент
Гайки – достаточно надежный крепежный элемент

Шаг 7. Создание места для ремня

Как только все части сделаны, мне остается лишь одна вещь, прежде чем создать шлифовальную пилу. Для этого сначала мне нужен корпус и прямоугольник.

Я оставляю PDF-файл, в котором отмечены места сверления отверстий для наждачной бумаги.

Важно! Если размеры вашего инструмента будут другими, то нужно поменять размеры.

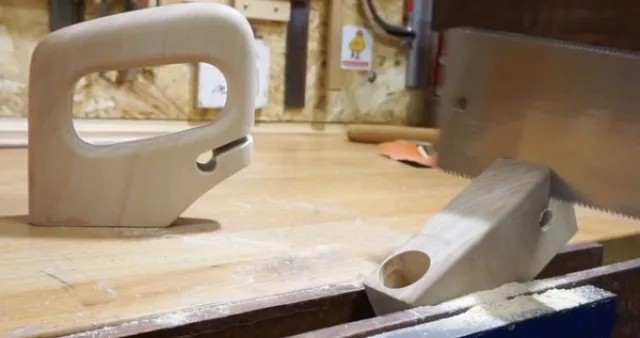

Нужно было весьма точно высверлить место для ремня
Нужно было весьма точно высверлить место для ремня

Шаг 8. Ремень из наждачной бумаги

Чтобы избежать разрывов при шлифовании бумаги в процессе шлифования материала, я создал «ремень». Я сшил две маленькие полосы на концах, но можно их склеить клеем.

Ремень делается достаточно просто
Ремень делается достаточно просто

Шаг 9. Полная сборка

Последний щаг – все соединить. Я взял все части и последовательно соединял их друг с другом до тех пор, пока у меня инструмент не был готов.

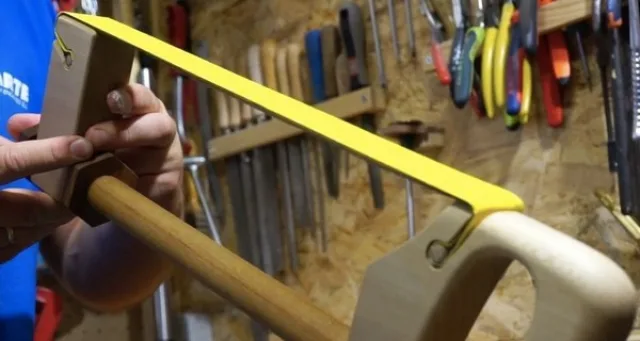

Вот такой получилась у меня шлифовальная пила
Вот такой получилась у меня шлифовальная пила

Послесловие

С такой шлифовальной «пилой» работать стало намного удобнее. Да, внутри, конечно, этим инструментом не попользуешься, но для наружных работ – в самый раз.

Видео – Изготовление шлифовальной пилы
