Калькулятор расчета допустимого количества кабелей в гофротрубе

Евгений Афанасьев Опубликовал(а):
Обновлено: 28.01.2019

При прокладке электропроводки и других сетей в домах или квартирах в последнее время стали очень активно использовать полимерную или металлическую гофру. Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций.

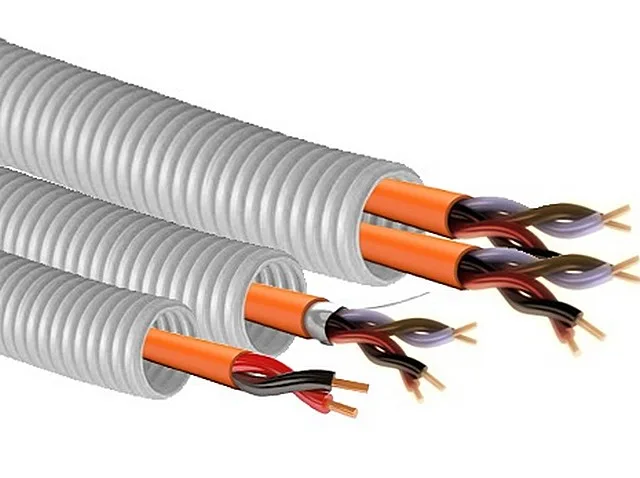

Калькулятор расчета допустимого количества кабелей в гофротрубе
Калькулятор расчета допустимого количества кабелей в гофротрубе

Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штрабы, да еще и в большем количестве. Особенно на участках около распределительных щитов, где множество кабелей прокладывается параллельно. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов. А вот этого делать ни в коем случае нельзя!
А как узнать, сколько можно? Вам поможет калькулятор расчета допустимого количества кабелей в гофротрубе.

Работа с калькулятором несложна, но тем не менее несколько пояснений будет дано ниже.

Калькулятор расчета допустимого количества кабелей в гофротрубе

Перейти к расчётам


Укажите запрашиваемые параметры и нажмите
«РАССЧИТАТЬ МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЕЙ В ГОФРЕ »
Внешний диаметр гофротрубы (стандарт)
Тип сечения кабеля
Внешний диаметр оплетки кабеля

Краткие пояснения по проведению расчета

Плотно забиваемая проводами гофра – это и неудобство в монтаже. И недостаточный теплоотвод, и возможные взаимные помехи. Поэтому принято считать, что для нормальной эксплуатации проводки, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры. На этом и строится расчет.

  • Пользователю необходимо указать стандартный диаметр гофры (внешний) – она выпускается в диапазоне от 16 до 63 мм.
  • Далее, выбирается, кабели какой формы в сечении будут прокладываться. Наиболее распространённые – круглые, и для них указывается диаметр по внешней изоляции (оплетке), который несложно промерить штангенциркулем или даже просто линейкой.
  • Если укладывается плоский кабель, то после выбора этого пути расчета появятся два поля ввода данных, в которых указываются толщина и ширина по внешней оплетке.
  • Остается нажать кнопку расчета – и получить готовый результат.

Бывает, что калькулятор показывает итоговое значение, равное нулю. Это означает, что даже для единичного кабеля такой диаметр гофры – маловат, и необходимо приобрести трубу на размер больше.

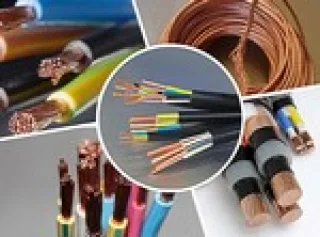

Какие кабели выбрать для домашней электропроводки

Это – целая наука, изобилующая нюансами, игнорировать которые – весьма опасное дело. Некачественные или не соответствующие условиям эксплуатации провода и кабели часто становятся причиной очень серьезных последствий. Какой кабель следует использовать для электропроводки в квартире или доме – читайте в специальной публикации нашего портала.
