Калькулятор расчета прогнозируемой мощности ветрогенератора

Калькулятор расчета прогнозируемой мощности ветрогенератора

Рост цен на энергоносители заставляет многих владельцев домов задумываться над возможностью использования альтернативных источников энергии. Одним из вариантов видится использование ветрогенераторов. Источник – абсолютно легальный, так как никаких значимых ограничений по его использованию нет. И пока еще остается совершенно бесплатным – выработка электроэнергии таким способом в целях личного применения никакими налогами не облагается.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Калькулятор расчета прогнозируемой мощности ветрогенератора

Готовые ветровые энергетические установки – довольно дорогое удовольствие, поэтому домашние мастера начинают строить планы по самостоятельному их изготовлению. Но прежде чем приступать к реализации такого, признаемся, очень непростого и во многом спорного проекта, есть смысл хотя бы примерно прикинуть – какой же ожидается выход выработанной энергии. Иными словами, будет ли какая-то реальная отдача взамен затраченных средств, усилий, времени. В этом вопросе, возможно, окажет помощь предлагаемый калькулятор расчета прогнозируемой мощности ветрогенератора.

Ниже будет дан ряд пояснений по проведению расчета. Сразу оговоримся – приведенный алгоритм предназначен для оценки только осевых горизонтальных ветрогенераторов.

Калькулятор расчета прогнозируемой мощности ветрогенератора

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ПРОГНОЗИРУЕМУЮ МОЩНОСТЬ ВЕТРОГЕНЕРАТОРА»
Скорость ветра, м/с
Радиус ротора ветрогенератора (от оси до кончика лопасти), м
КПД генератора
КПД редуктора

Пояснения по проведению расчетов

Следует правильно понимать – никакой, даже самый совершенный и напичканный современной электроникой генератор не берет энергию ниоткуда, и не способен выдать больше того показателя, который определяется скоростью ветра и размерами ветряка. Иными словами, даже в идеальных условиях можно получить только ту энергию, которая переносится ветровым потоком через определенную площадь. Понятно, что площадью выступает в данном случае площадь круга, образованного вращением лопастей горизонтального ветряка.

Но весьма значительная часть этой энергии расходуется, так сказать, бесполезно – это создание завихрений воздуха, несоврешенсво крыльчатки, потери на силы трения в механике самого ветряка, системы передачи вращательного момента и в генераторе. Это банальный нагрев механизмов, потери в целях преобразования и передачи тока и многое другое. И считается очень неплохим показателем, если на выходе остается порядка 30÷40% от исходного энергетического потенциала. А на практике получается и того меньше.

Значит, задумывая создание ветровой энергетической установки, следует оценить, какое же от неё ожидается поступление электрической энергии. Оно зависит от скорости ветра (в кубической зависимости) и диаметра ветряка (в квадратичной).

Скорость ветра, понятное дело – величина непостоянная. Но для каждой местности рассчитаны среднегодовые показатели, на которые можно ориентироваться, если составляется прогноз на некоторую перспективу (месяц, год и т.п.). Эти показатели можно подсмотреть на карте схеме, размещённой ниже, но лучше все же уточнить в местной метеорологической службе.

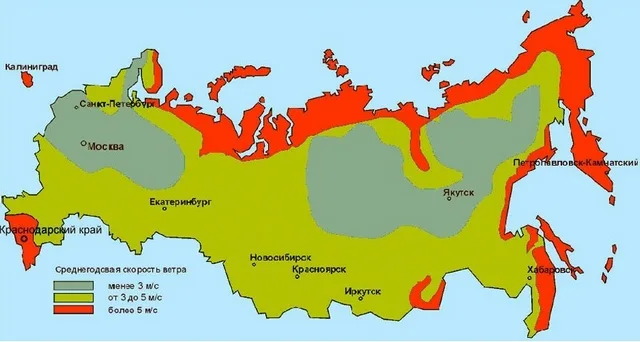

Карта-схема среднегодовых скоростей ветра по регионам России

Карта-схема среднегодовых скоростей ветра по регионам России

Итак, если есть намётки по размерам лопастей создаваемого генератора, можно провести и расчет мощности. Формула уже заложена в алгоритм калькулятора.

  • Пользователю для начала предлагается указать скорость ветра. Некоторые пояснения на этот счет. Прогнозы  выработки электроэнергии на определенный период проводятся именно по среднегодовой скорости. А вот номинальная мощность ВЭУ обычно вычисляется по так называемой расчётной скорости ветра, которая может быть в 1,5÷2 раза выше.
  • Вторым пунктом указывается радиус ротора ветрогенератора, то есть расстояние от его оси до края лопасти.

(Интересно, что от количества лопастей ничего в данном случае не зависит. Точнее, даже несколько обратная картина – если лопастей больше трех, то может стать только хуже, так как теряется скорость вращения).

  • Если известны показатели КПД самого генератора и системы передачи вращения (редуктора), то они указываются в соответствующих полях. Если таких данных нет – можно оставить без изменения по умолчанию.

Остается нажать на кнопку расчета и получить результат. При вычислении от среднегодовой скорости ветра имеется возможность представить, какое количество энергии можно будет получить за определенный период.

К великому разочарованию многих, показатели могут быть более чем скромными. Так что есть над чем подумать, прежде чем принимать какое-то решение.

Ветрогенератор – насколько реалистичны возлагаемые на него надежды?

Увы, говорить о простоте реализации такого проекта и обретении бесплатного источника энергии, который решит все проблемы — было бы большим преувеличением. Для начала следует реально оценить и приобретаемые выгоды, и неизбежные немалые затраты, и собственные возможности. Надеемся, в этом поможет публикация нашего портала «Ветрогенератор своими руками».
