Калькулятор расчета производительности циркуляционного насоса


Калькулятор расчета производительности циркуляционного насоса

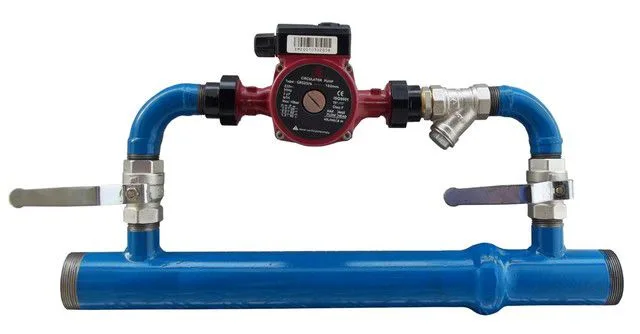

Система отопления с принудительной циркуляцией по всем позициям превосходит схему с естественным перемещением теплоносителя. Установка циркуляционного насоса резко поднимет эффективность системы, делает возможными плавные и точные настройки, обеспечивает быстрый запуск, приводит к значительному сокращению материалоемкости контуров – можно использовать трубы значительно меньшего диаметра.

Калькулятор расчета производительности циркуляционного насоса

Калькулятор расчета производительности циркуляционного насоса

Но все это будет справедливым лишь в том случае, если насос подобран правильно, и его эксплуатационные характеристики соответствуют параметрам системы. Одним из определяющих критериев оценки является способность насоса перекачать определенный объем жидкости в единицу времени, то есть его производительность. Провести необходимые вычисления поможет наш калькулятор расчета производительности циркуляционного насоса.

Несколько слов о порядке расчета – в разделе с пояснениями.

Калькулятор расчета производительности циркуляционного насоса


Введите запрашиваемые значения и нажмите кнопку "Рассчитать требуемую минимальную производительность насоса"
Укажите мощность отопительного котла
Укажите тип приборов теплообмена

Пояснения к расчету производительности

Особенностью подобного расчёта является то, что насос перекачивает не просто жидкость, а именно теплоноситель, то есть, по сути, должен обеспечивать «транспортировку» тепловой энергии, выработанной котлом отопления.

В основе вычислений лежит следующая зависимость:

G = W / (Δt × Kτ)

G — производительность, выраженная в килограммах в час.

W — расчетная мощность отопительного котла.

Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.)

— коэффициент, учитывающий теплоемкость теплоносителя.

  • Мощность котла известна, а если система отопления планируется «с нуля», то необходимую мощность можно рассчитать по специальному алгоритму.

9865436960Как определиться с мощностью котла для системы отопления

Алгоритм подразумевает вычисление требуемой тепловой мощности для каждого из отапливаемых помещений с последующим суммированием. Поможет с этим специальный калькулятор расчета мощности котла.

  • Перепад температур принимается в среднем равным:

→ 20 ºС – для радиаторов;

→ 15 ºС – для конвекторов;

→ 10 ºС – для контуров водяного теплого пола.

  • Коэффициент можно взять для воды – он будет равен 1,16.
  • Получающаяся единица измерения – не слишком удобна, поэтому калькулятор переведет ее в более понятную – кубометры в час.

После определения необходимой производительности можно переходить к расчету требуемого напора насоса.

2016-08-05_075928Полезная информация о циркуляционных насосах

От этого небольшого прибора во многом зависит эффективность всей системы отопления. Подробнее о назначении, конструкции, выборе и правилах монтажа циркуляционных насосов для отопления – в специальной публикации нашего портала.
