Если хозяин дома берется за самостоятельное проектирование системы водоснабжения, то ему предстоит решить множество различных задач. Одна из основных – это правильный подбор труб для прокладки магистралей от источника к дому и для внутренней разводки. Они выбираются по нескольким важным критериям, в зависимости от условий эксплуатации на конкретном участке. Но обязательным общим критерием является достаточность диаметра трубы для полноценной работы всего водопровода или его отдельной «ветки».

Калькулятор расчета минимально необходимого диаметра водопроводной трубы

Калькулятор расчета минимально необходимого диаметра водопроводной трубы

Согласитесь, мало толку от неправильно спланированного водопровода, если от недостаточного поступления воды из кранов льются слабые струйки, принять нормально душ в приобретенной кабинке – не выходит, стиральная или посудомоечная машина начинают сигнализировать кодами ошибок и т.п. Не особо комфортна бывает даже та ситуация, когда работа одного сантехнического прибора сказывается на возможностях другого. Например, кто-то моется в ванной, и поэтому на кухне практически ничего нельзя делать из-за слаого напора. А ведь таких точек в доме может быть и намного больше! Все эти неприятности, чаще всего – от неправильно подобранного диаметра трубы на определённом участке. И он просто не справляется с нужными объёмами подачи воды на конечные устройства.

Определиться с этим параметром поможет калькулятор расчета минимально необходимого диаметра водопроводной трубы. Ниже будет дано несколько полезных пояснений по работе с ним.

Калькулятор расчета минимально необходимого диаметра водопроводной трубы

Перейти к расчётам

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ МИНИМАЛЬНЫЙ ДИАМЕТР ТРУБЫ Ду (DN)»

НАЛИЧИЕ И КОЛИЧЕСТВО ТОЧЕК ПОТРЕБЛЕНИЯ ВОДЫ
кухонная мойка
умывальник
ванна со смесителем и душем
ванна с функцией гидромассажа (джакузи)
душевая кабинка обычная
душевая кабинка с расширенным набором функций
унитаз со сливным бачком
биде
стиральная машина - автомат
посудомоечная машина
хозяйственный кран
Оптимальная скорость потока в трубе, метров в секунду

Пояснения по работе с калькулятором

Расчет – совсем несложен, базируется на известных физических и геометрических формулах и на рекомендациях по эксплуатации водопровода и сантехнических устройств, изложенных в СНИП.

Итак, необходимо найти диаметр D, который обеспечит прохождение через трубу за единицу времени требуемого количества воды.

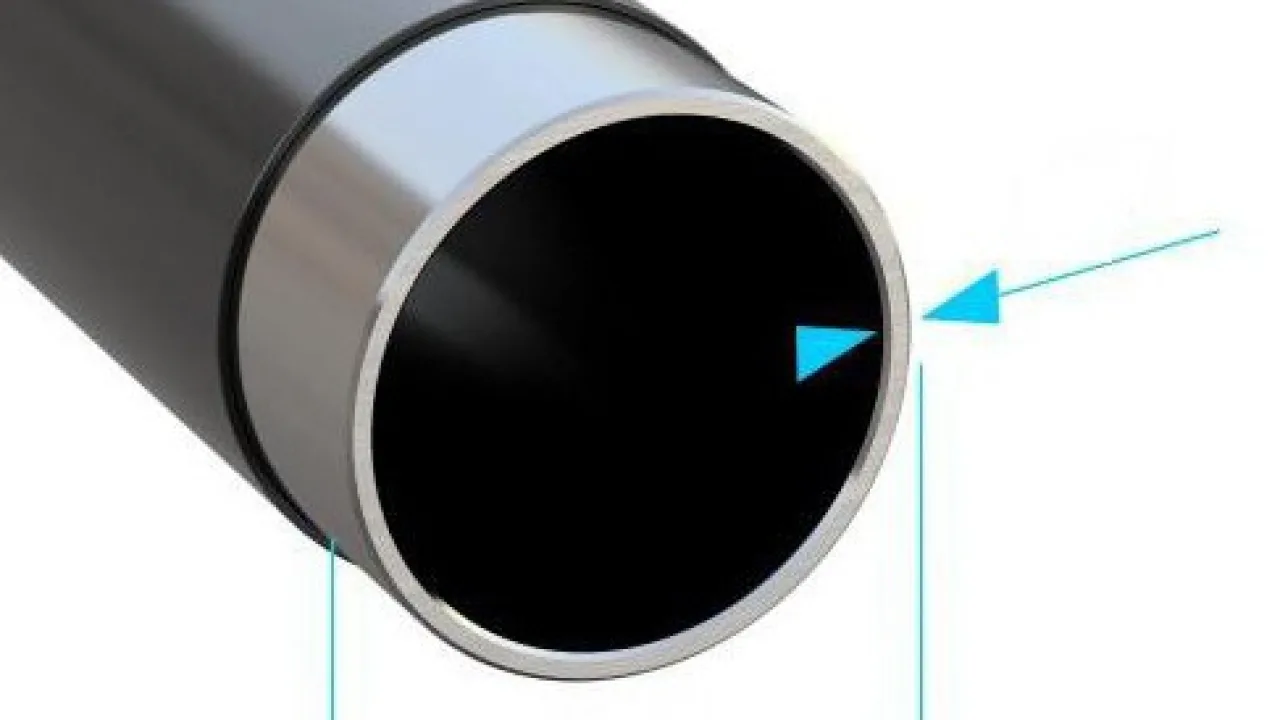

Вспоминаем формулу площади круга (в нашем случае – это внутреннее сечение трубы)

S = π × D² / 4

S — площадь сечения трубы, м²

D — внутренний диаметр трубы, м;

π — не требующая особого представления константа, значение которой можно взять равным 3.14 – супер-точность нам не требуется.

Отсюда, диаметр равен:

D = √(4 × S / π)

Идем дальше. Наш водопровод с сечением S должен быть способен обеспечить определенный расход воды на точке потребления (одной или одновременно нескольких).

Количество воды, проходящее через трубу в единицу времени (а это и есть расход), определяется несложной формулой:

Q = S × V

 Q — необходимый расход воды, м³/с;

V — скорость потока воды в трубе, м/с.

Преобразуем это выражение для определения площади сечения S…

S = Q / V

… и подставим в первую формулу. Тем самым – получим необходимое нам рабочее выражение.

D = √ (4 × Q / (π × V))

Так как в формуле присутствуют числовые константы, можно сделать с ними некоторые упрощения. В итоге перед нами готовая формула для дальнейшей работы.

D = 1,129 × √ (Q / V)

Теперь о том, откуда берутся исходные величины.

  • Расход воды. Любой сантехнический прибор характеризуется свойственным ему расходом воды (литров в секунду), при котором не нарушается комфортность пользования или корректность работы устройства. Аналогично – и для бытовой техники, подключаемой непосредственно к водопроводным трубам (стиральных и посудомоечных машин).

Примерные значения таких расходов показаны в таблице ниже:

Разновидности сантехнических приборов и бытовой техники, подключаемой к водопроводу.Примерный нормальный расход (литров в секунду)
Смеситель умывальника0.1
Сливной бачок унитаза0.1
Биде0.08
Смеситель на кухонной мойке0.15
Посудомоечная машина0.2
Смеситель с душем для ванны 0.25
Душевая кабинка обычная0.25
Душевая кабинка или ванна (джакузи) с гидромассажем0.3
Стиральная машина-автомат0.3
"Хозяйственный" кран ¾" (полив участка, мытье автомобиля, уборка и прочие надобности)0.3

Практика, да и расчеты показывают, что для любой точки, потребляющей до 0,15 л/с обычно бывает достаточно диаметра трубы в 15 мм (½»), до 0,25÷0,3 л/с – 20 мм (¾»). Но хорошо спланированная водопроводная система должна обеспечивать и одновременную работу нескольких сантехнических и бытовых приборов. То есть значение расхода может быть и значительно выше. Безусловно, вероятность того, что все они будут включены разом – очень невелика. Поэтому при подсчете суммарного расхода в формулу вводят вероятностный коэффициент, зависящий от общего количества подключённых на рассчитываемом участке точек потребления.

В нашем калькуляторе этот коэффициент тоже предусмотрен. Пользователю необходимо лишь указать, какие конкретно приборы и в каком количестве подключены в системе (не менее двух). Или на определённом ее участке, для которого проводится расчет – например, на одном из ответвлений коллектора.

Суммарный расход программа подсчитает самостоятельно.

  • Скорость потока воды в трубе. В соответствии с положениями СНИП 2.04.01-85 «Внутренний водопровод и канализация зданий» скорость потока во внутренних водопроводных сетях ограничивается максимальным значением в 3 м/с. Однако, практика показывает, что для домашних систем с их преобладанием труб малого диаметра (до 1 дюйма) скорость потока желательно иметь поменьше. Дело в том, что с ее ростом резко увеличиваются показатели гидравлического сопротивления. И плюс к тому — на этом фоне водопровод частенько начинает чувствительно шуметь.

Считается, что для домашних условий оптимальными значениями скорости, при которых достигается «гармония» между производительностью трубы (расходом) и требуемым напором воды, будет диапазон примерно от 0,6 до 1,0 м/с.

Впрочем, это рекомендация, и никто не мешает просчитать и для других показателей скорости —  как больше указанного «номинала», так и меньше его. В программе такая возможность предусмотрена.

Результат показывается в миллиметрах.

Надо сказать, что это, возможно, еще не конечный… Возможно, придётся вносить корректировки на потери напора.

Как проверить проектируемый участок водопровода на потери напора?

Если упустить этот момент, то может случиться, что напор воды на конечной точке окажется слабоват для нормальной работы устройств. Заранее проверить собственный проект поможет калькулятор расчета потерь напора в водопроводе.
