Калькулятор расчета потерь напора в водопроводе

Неправильным будет полагать, что если, например, насосная станция или установленный гидроаккумулятор подает в домашнюю разводку труб воду под определенным давлением, то это давление будет и на конечных точках потребления. На самом деле приходится закладывать еще и определённый эксплуатационный запас создаваемого напора — на неизбежные его потери.

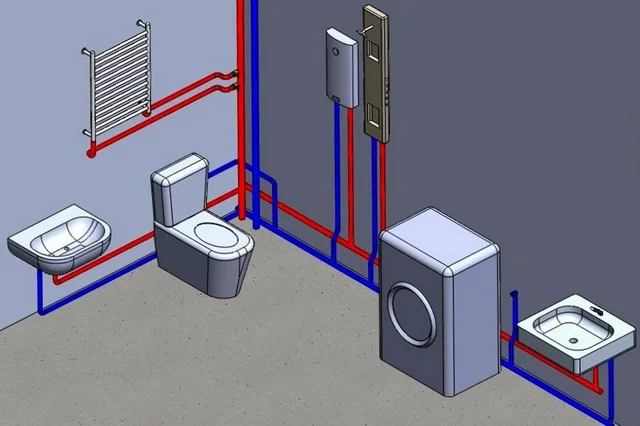

Калькулятор расчета потерь напора в водопроводе

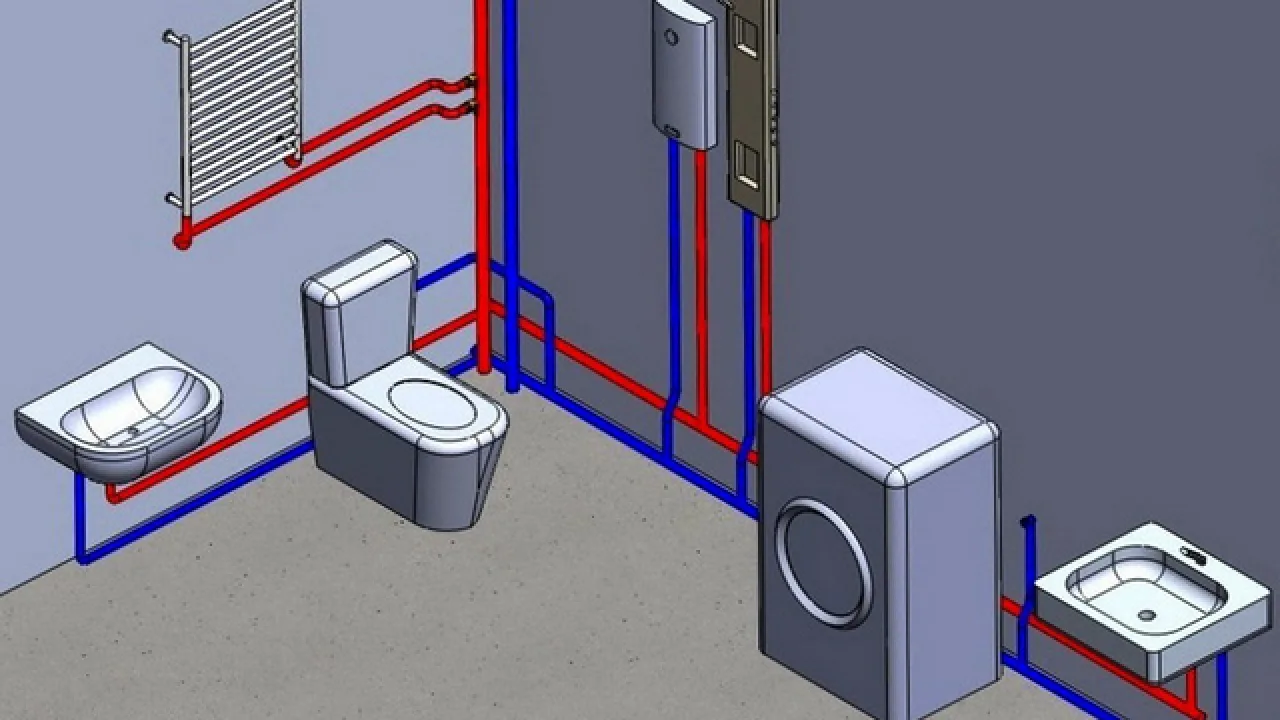

Калькулятор расчета потерь напора в водопроводе

Природа этих потерь различна. Только на преодоление силы гравитации (если, скажем насосная станция или коллектор разместились в подвале, а точки потребления находятся на этажах), хочешь не хочешь, приходится «отдавать» по 0.1 атмосферы (бар) на каждый метр высоты подъема. Немало «крадут» и горизонтальные участки – в силу гидравлического сопротивления в трубах. И чем меньше диаметр и длиннее участок – тем эти потери существеннее. Добавьте сюда еще и повороты, тройники, краны и вентили, фильтры, переходы на другой диаметр и т.п. – каждая такая точка даёт дополнительное локальное сопротивление, уменьшающее общий напор воды.

И может получиться так, что из подаваемых, например, 2.5 атмосфер к дальней точке водозабора доходит только каких-то 0.2 атмосферы, и этого явно недостаточно для нормальной работы устройства. Чтобы избежать подобных казусов, необходимо заранее, еще на стадии проектирования своей водопроводной системы, «моделировать ситуацию», то есть просчитывать влияние гидравлического сопротивления. В этом может помочь предлагаемый калькулятор расчета потерь напора в водопроводе.

Несколько необходимых пояснений будут даны ниже.

Калькулятор расчета потерь напора в водопроводе

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ УРОВЕНЬ НАПОРА ВОДЫ НА КОНЕЧНОЙ ТОЧКЕ»
Давление в «стартовой» точке рассчитываемого участка (насосная станция, гидроаккумулятор, коллектор), атмосфер
Разница высот начальной и конечной точек рассчитываемого участка, метров
СУММАРНАЯ ДЛИНА ТРУБ РАССЧИТЫВАЕМОГО УЧАСТКА (вертикальных и горизонтальных его отрезков), раздельно по диаметрам, метров,

Трубы Dy более 1 дюйма в расчет не берутся, как дающие очень незначительное гидравлическое сопротивление
ТРУБЫ ДИАМЕТРОМ Ø 1"
ТРУБЫ ДИАМЕТРОМ ¾"
ТРУБЫ ДИАМЕТРОМ ½"
ЛОКАЛЬНЫЕ ПОТЕРИ НАПОРА НА САНТЕХНИЧЕСКОЙ АРМАТУРЕ
Указывать количество. По умолчанию - отсутствие
Обратный клапан
Кран шаровой, полностью открытый
Кран-вентиль тарельчатый, полностью открытый
Колено 90 градусов
Отвод 90 градусов (радиус поворота не менее диаметра трубы)
Отвод 90 градусов (радиус поворота не менее двух диаметров трубы)
Тройник - прямой проход
Тройник - боковой проход
Переходник на меньший диаметр (1 шаг)

Пояснения по проведению вычислений

На страницах нашего портала есть информация, как просчитывается номинальный диаметр трубы для водопровода, исходя из необходимого расхода воды и оптимальной скорости потока в трубах.

Как правильно определиться с диаметром водопроводной трубы?

Главный критерий – труба должна обеспечивать требуемый расход воды в конечных точках потребления. Отсюда строится и весь дальнейший алгоритм, реализованный в калькуляторе расчета минимально необходимого диаметра водопроводной трубы – к соответствующей странице портала ведет ссылка.

Но на этом останавливаться не надо. Каждая из планируемых «веток» водопровода должна быть проанализирована и с точки зрения потерь напора.

Что указываем в полях калькулятора?

  • В первую очередь – какое давление выдается на начальной точке рассчитываемого участка.

— Это может быть нижний предел настройки насосной станции или гидроаккумулятора, то есть то давление, при котором происходит включение насоса.

— Это может быть напор в центральном коллекторе в точке, где производится врезка ответвления в систему.

— Это может быть напор на коллекторе, вынесенном на этаж, к которому дальше подсоединяются все приборы на этом этаже.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

По большому счету, это вообще может быть любая произвольная точка системы, давление воды в которой заведомо известно или рассчитано. Например, от какой-то трубы отводится небольшая «ветка» для отдельно стоящего сантехнического прибора.

То есть всю систему можно разбить по своеобразной «иерархии». Например насос, далее – стояки, коллекторы на этажах, за ними – магистральные трубы на этажах с точками врезки и т.п. тТо есть для каждой из точек можно просчитывать потери напора (этим же калькулятором), и от нее потом «плясать» дальше.

  • Второй пункт – разница высот между начальной и конечной точками рассчитываемого участка. Указание идет в метрах, программа пересчитает в атмосферы.
  • Далее – рассматриваются участки труб на пути от начальной до конечной точки. Трубы с диаметром более 1 дюйма в расчет можно не принимать – гидравлическое сопротивление в них настольно невелико, что им можно пренебречь. Правда, такие трубы во внутренней водопроводной разводке практически и не встречаются.

— При указании диаметра, который имеется на участке, откроются дополнительные поля ввода данных.

— Для каждого из трех диаметров (½», ¾» и 1″) потребуется указать еще и тип труб. Точнее, не используются ли стальные (в том числе оцинкованные) трубы ВГП, повышенная шероховатость стенок которых дает куда более высокие показатели гидравлического сопротивления, если сравнивать с пластиковыми металлопластиковыми, медными трубами.

— Длина для каждого диаметра складывается из длин всех горизонтальных и вертикальных отрезков на рассчитываемом участке.

Если предлагаемого в калькуляторе диаметра на участке нет, то оставляется как есть, и он автоматически будет исключен из расчета.

  • Далее – указываются все имеющиеся на рассчитываемом участке точки где возможны локальные потери напора. Точнее, точки для удобства уже перечислены – и нужно лишь просчитать на чертеже или плане и указать их количество. Если казанного элемента нет, можно или поставить ноль, или даже просто оставить строку незаполненной по умолчанию – она автоматически исключится из расчёта.

Кстати, если используются гибкие трубы (например, металлопластиковые) и повороты выполнены без отводов, только изгибом, это все равно принимается в расчет. Просто указывается плавные поворот, с радиусом, превышающей два диаметра трубы.

  • Остается только нажать копку «РАССЧИТАТЬ…» и получить прогнозируемый напор на дальнем конце рассчитываемого участка. Ну и сравнить его с тем, что необходимо для корректной работы конечного прибора. Обычно давления в 0,5 атмосферы достаточно для большинства сантехнических устройств. Меньше – могут возникнуть проблемы. Кроме того, некоторые изделия требуют и более высоких показателей давления – это оговаривается в их технических характеристиках.

Если давление недостаточное – придется как-то это дело корректировать. Возможные способы – повышение давления в начальной точке, увеличение диаметров отдельных участков, укорочение длины участков, их спрямление, снижение «насыщенности» водопровода кранами, отводами и т.п. После каждой такой теоретической корректировки проводится контрольный расчет.  И так — пока не будет найдено оптимальное со всех точек зрения решение.
