Транспортировка стоков по канализационным трубам производится чаще всего по принципу самотёка. То есть магистралям придается определенный уклон в нужную сторону, и вода под действием силы гравитации стекает вниз, увлекая за собой все канализационные загрязнения. Казалось бы, какие тут могут быть вопросы: расположил трубу вниз под углом – и будь спокоен… Оказывается, все не так просто — и недостаточный, и избыточный уклон способны преподнести крайне неприятные сюрпризы.

Калькулятор расчета уклона укладки канализационной трубы

Калькулятор расчета уклона укладки канализационной трубы

Поэтому укладываться труба должна в строгом соответствии с требованиями, указанными в Сводах Правил. И все эти взаимосвязанные параметры трассы – ее диаметр, длина и уклон, должны продумываться и просчитываться заранее, еще на этапе проектирования канализации. На стадии монтажа исправить ошибки бывает порой крайне сложно.

Планирование пойдет быстрее, если применить предлагаемый калькулятор расчета уклона укладки канализационной трубы. Ниже будет дано несколько комментариев по работе с ним.

Калькулятор расчета уклона укладки канализационной трубы

Перейти к расчётам


Укажите запрашиваемые сведения и нажмите
«РАССЧИТАТЬ ПЕРЕПАД ВЫСОТ УЧАСТКА ПРОКЛАДКИ ТРУБЫ»
ДИАМЕТР ТРУБЫ НА РАССЧИТЫВАЕМОМ УЧАСТКЕ
ДЛИНА УЧАСТКА, метров

Пояснения по проведению расчетов

Никаких особых пояснений, наверное, и не требуется. Но все же — несколько слов для общего понятия.

Как правило, при создании канализации в частном доме обходятся довольно ограниченным диапазоном диаметров труб. Чаще всего дело ограничивается «триадой» — 50 мм, 110 мм и 160 мм, реже в ход идут и трубы ø 200 мм.

Для каждого из этих диаметров уже данным давно просчитаны оптимальные уклоны, обеспечивающие принцип самоочищения, когда сходящая вода практически не составляет на стенках загрязнений. То есть прибегать к использованию каких-то сложных формул, учитывающих наполнение труб, шероховатость их стенок, вязкость жидкостей и т.п. – нет никакой нужды.

По правилам прокладки, участки канализации стремятся размещать по прямой, стараясь, где это возможно, избежать изменений направления. А на таком прямом горизонтальном участке изменения угла уклона трубы – и вовсе запрещено.

Выставлять под нужным уклоном каждую из укладываемых труб при их сборке, контролируя ее положение, например, строительным уровнем – утомительно и непроизводительно.  При расчетах и при непосредственной подготовке к укладке гораздо проще будет наметить ближнюю и дальнюю точку прямого участка (например, от поворота до врезки в стояк, от выпуска до колодца, между колодцами и т.п.) и определить перепад высоты между этими точками, который как раз и задаст требуемый уклон.

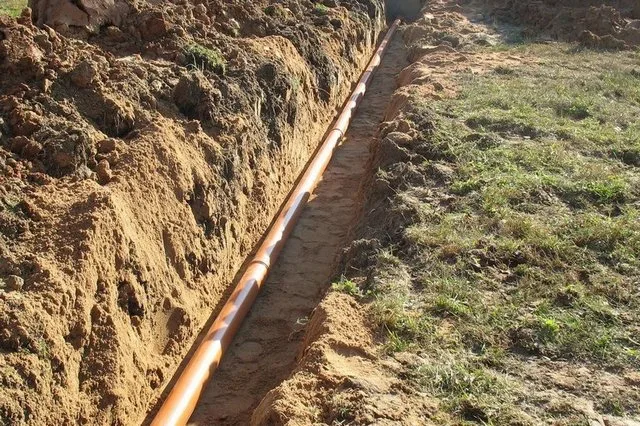

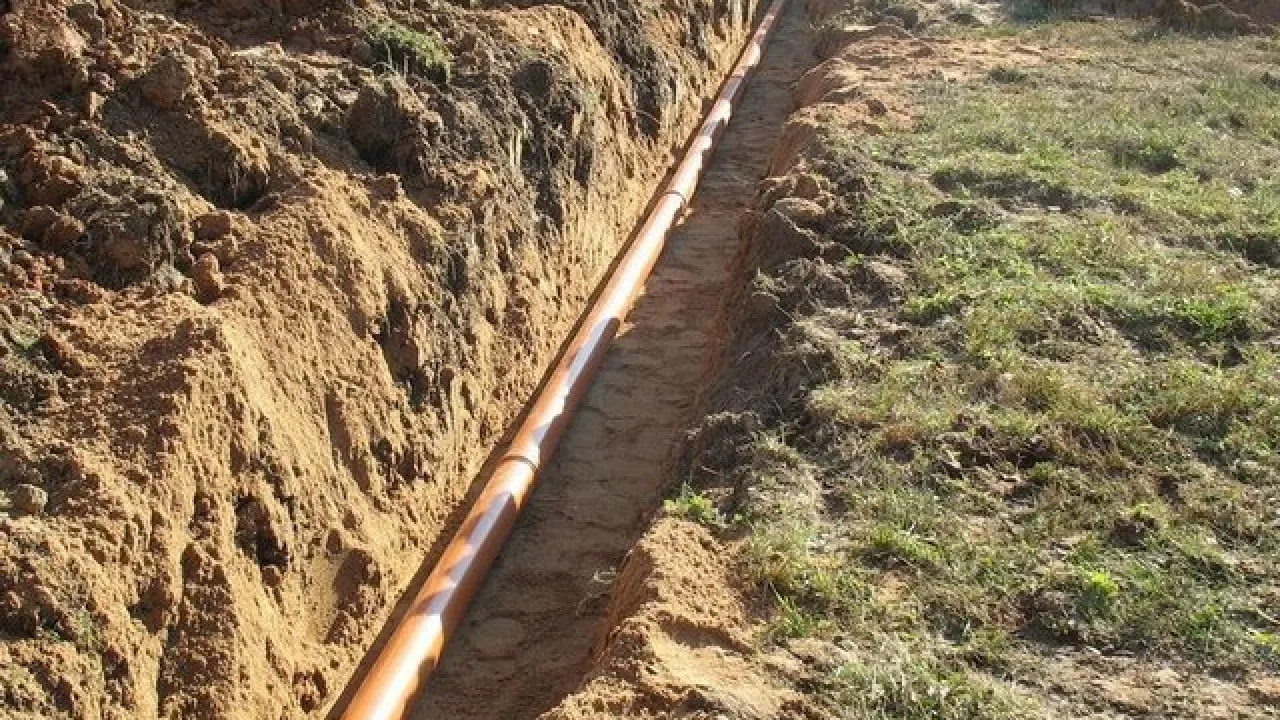

Этот перепад высот может быть, например, спроецирован линией на стене — при внутренних работах. А при прокладке трассы в траншее – заранее намечен и выполнен при выкапывании грунта и засыпке песчаной подушки под трубу. После такой подготовки можно будет смело заниматься монтажом, уже не отвлекаясь на проверку положения каждого отрезка трубы.

Итак, чтобы найти перепад высоты, в калькуляторе необходимо будет только выбрать диаметр трубы на рассчитываемом участке (в миллиметрах), и указать длину этого участка ( в метрах). После нажатия на кнопку расчёта появится результат в миллиметрах.

Бытовой канализацией дело обычно не ограничивается!

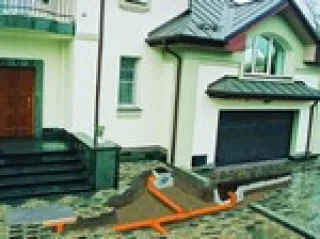

В частном загородном доме, помимо бытовой канализации, приходится заминаться еще и ливневой. Без нее поддерживать комфортные условия проживания невозможно или чрезвычайно сложно. При некоторой схожести эти две системы все же имеют больше различий, и ни в коем случае не должны ни пересекаться, ни дополнять или заменять одна другую. Как создаётся ливневая канализация своими руками – читайте в специальной публикации нашего портала.
