Как обжать кабель RJ-45 своими руками с инструментом и без

Как обжать кабель RJ-45 своими руками с инструментом и без

Новикова Наталья Статью опубликовал:
Обновлено: 06.05.2019

Если вы когда-нибудь сталкивались с прокладкой и настройкой компьютерных сетей, то наверняка знаете, как важно иметь под рукой обжимник, который позволит быстро прикрепить к Ethernet кабелю коннекторы для подключения его к компьютеру. Если вы столкнулись с этим впервые, то и про обжимник (кримпер) вам может быть ничего неизвестно. Сегодня мы расскажем вам, как обжать кабель RJ-45 своими руками с применением этого инструмента и без него. Материал, наверняка, будет полезен многим читателям.

Как обжать кабель RJ-45 своими руками

Как обжать кабель RJ-45 своими руками

Все что требует для соединения

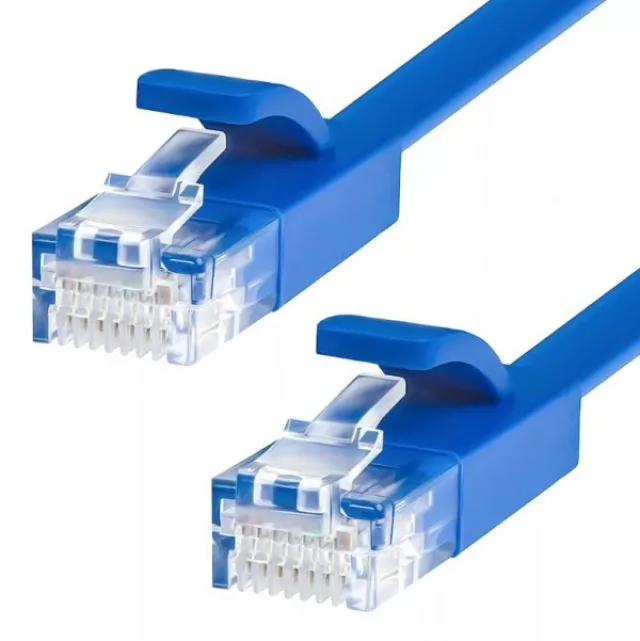

Отрезок интернет кабеля с двумя коннекторами по концам называется патч-корд. Его можно приобрести в готовом виде в магазине или сделать самому. В первом случае вы получаете надежные соединения и быструю установку из коробки, однако у готового решения есть пара огромным минусов. Во-первых, вам придется покупать кабель строго определенной длины, во-вторых, если кабель ведется в соседнюю комнату, и его нужно пропустить через небольшое отверстие в стене, окне и где-то еще, смонтированный коннектор будет мешать это сделать. Ну, и наконец, готовое решение будет стоить чуть дороже.

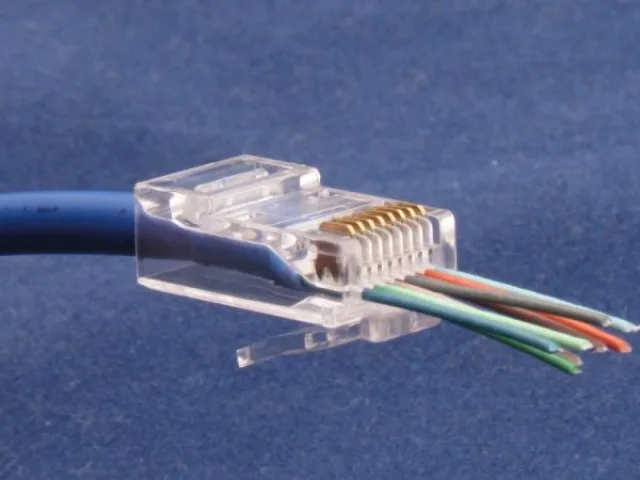

Кабель до обжатия

Кабель до обжатия

Если вы можете обжать кабель самостоятельно, то подобных проблем у вас не возникнет – вы сначала разводите все как вам нужно, и лишь потом устанавливаете коннекторы. Соответственно вам для этого нужен кабель витая пара и сами коннекторы. Для работы используют специальный инструмент, называемый кримпер или обжимник.

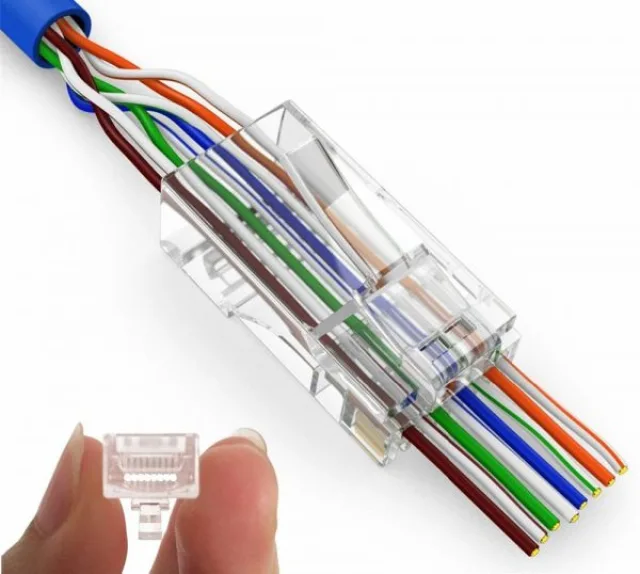

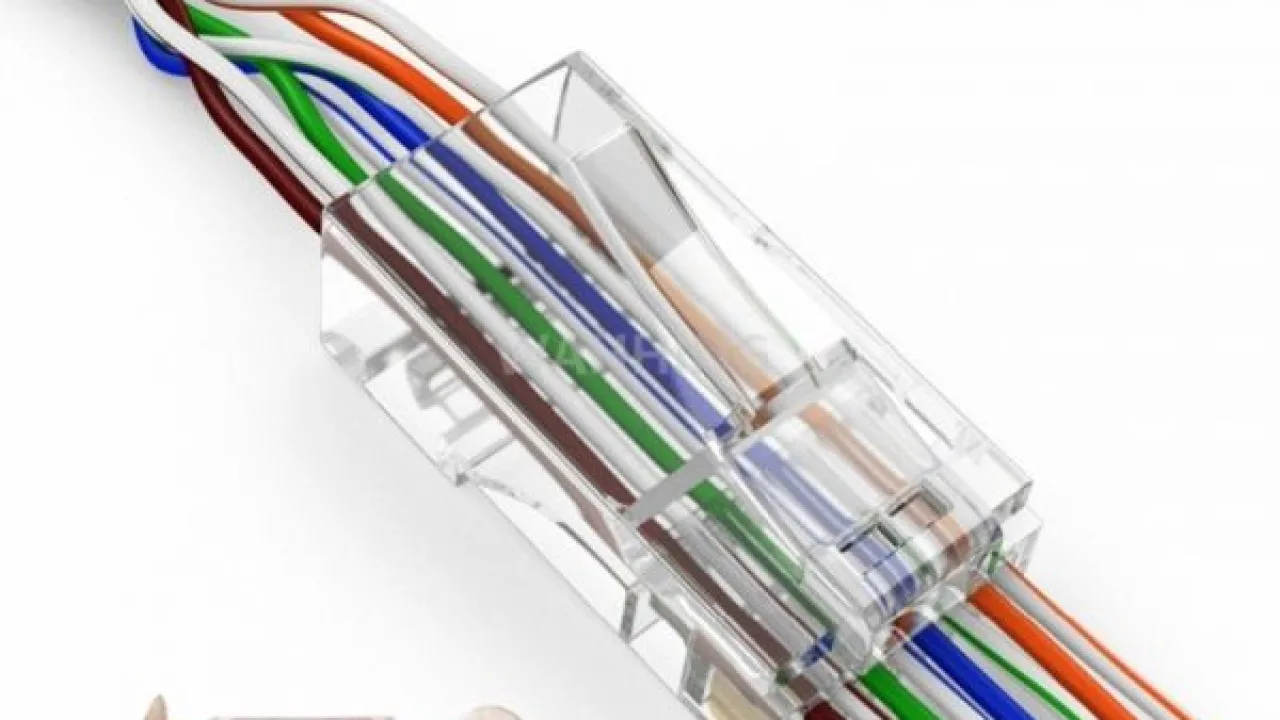

Набор для создания патч-корда

Набор для создания патч-корда

Также вам понадобится стриппер – инструмент для снятия изоляции с проводов. Во многих моделях кримперов предусмотрена такая функция, поэтому покупка отдельного приспособления может не потребоваться.

В этой главе мы с вами рассмотрим все варианты упомянутых выше деталей и приспособлений.

Пресс-клещи для обжатия интернет кабеля

Пресс-клещи для обжатия интернет кабеля

Как выбрать кабель «витая пара»

Если вы снимите с такого кабеля внешнюю изоляцию, то сразу же поймете, откуда происходит название «витая пара». Внутри кабеля проходит 8 медных жестких проводов в изоляции разного цвета, которые скручены попарно. Такая компоновка и маркировка позволяет быстро ориентироваться при создании подключений.

Внутри кабеля проходит 8 одножильных проводов, скрученных винтами в пары

Внутри кабеля проходит 8 одножильных проводов, скрученных винтами в пары

Интересно знать! Обратите внимание на цвета – их всего 4 основных. Один в провод в паре имеет изоляцию сплошного окраса, а второй – только полоску на белом фоне.

Существуют разные типы этого кабеля, отличающиеся степенью защиты и своим устройством. Каждый из них применяется в тех или иных ситуациях.

Таблица 1. Разновидности кабеля

Фото, кабельОписание
Кабель UTP

Кабель UTP

Разрабатывался этот кабель согласно международным стандартам качества и надежности ISO 11801. У этого кабеля отсутствует экранирование, что при большой продолжительности трассы может существенно сказаться на качестве сигнала. Используют их в основном для внутридомовой прокладки и в офисах, где протягивать длинные ветки нет необходимости.

Важно! При монтаже такого кабеля не допускается его изгибать по радиусу сильнее, чем на 8 его внешних диаметров, так как это приводит к появлению сильных внешних наводок и негативно скажется на оболочке кабеля.

FTP кабель

FTP кабель

Эта витая пара уже имеет экранированный слой в виде фольгированной обмотки внутренних жил. Это помогает защитить сигнал от внешних помех – пригодится, когда приходится прокладывать кабель совместно с силовыми линиями. Также в таком кабеле находится внутри дренажный провод, которого в первом варианте нет.

Этот провод не имеет изоляции и по всей своей длине контактирует с фольгированным экраном. Его назначение состоят в дополнительной защите, на случай, если фольга где-то разорвется – такое случается при сильных перегибах и растяжении кабеля, например, он висит в воздухе, и его сильно колышет ветром. Фольга в таком кабеле используется алюминиевая или алюмополимерная.

Последний вариант предполагает второй слой, который делает кабель более прочным. По причине наличия дополнительных составляющих ФТП кабель будет толще ЮТП, что существенно сказывается на его гибкости.
STP кабель

STP кабель

Еще один вариант предполагает наличие второй степени защиты в виде оплетки из металлической проволоки. При укладке внутри квартир и домов его не использую, так как нет таких помех, которые снизят сигнал на столь коротких проводах, да и стоимость такого решения намного выше.

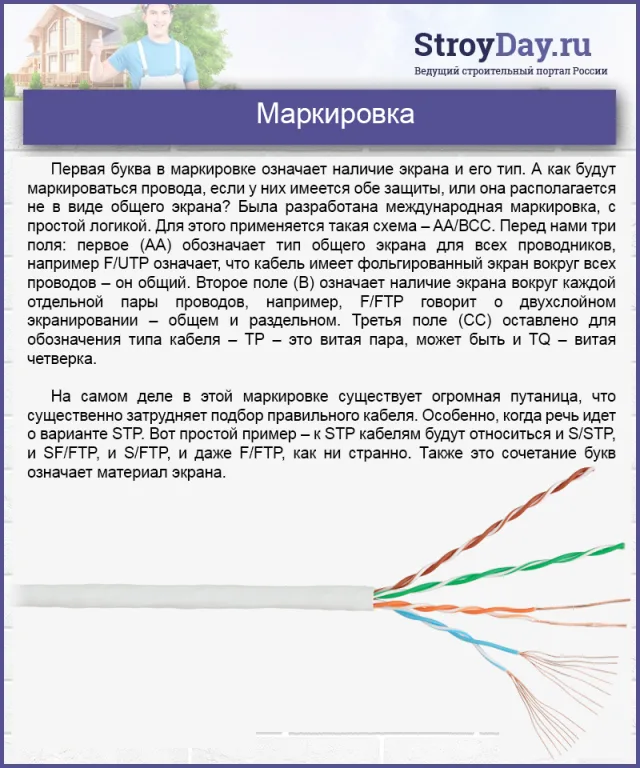

Маркировка

Маркировка

Все перечисленные виды кабелей могут быть одно- или многожильными. Второй вариант хорош тогда, когда линию приходится сильно изгибать на поворотах, зато одножильные прекрасно передают сигнал и очень прочные.

Совет! Обжимать многожильный кабель намного сложнее.

Другой важной характеристикой при выборе сетевого кабеля будет его пропускная способность. Делится этот параметр на категории, которые отмечаются прямо на внешней изоляции кабеля. Всего категорий 7 (фактически, 8) – чем больше значение, тем выше пропускная способность. Для домашней сети используют кабели Cat 5 и Cat 5e. В первом случае кабель может пропускать 100 Мб/с, а во втором до 1 Гб/с. Если ваш роутер имеет показатель в 100 Мб/с, то покупать скоростной кабель не имеет никакого смысла, так как маршрутизатор будет ограничивать его возможности.

Строение коннектора

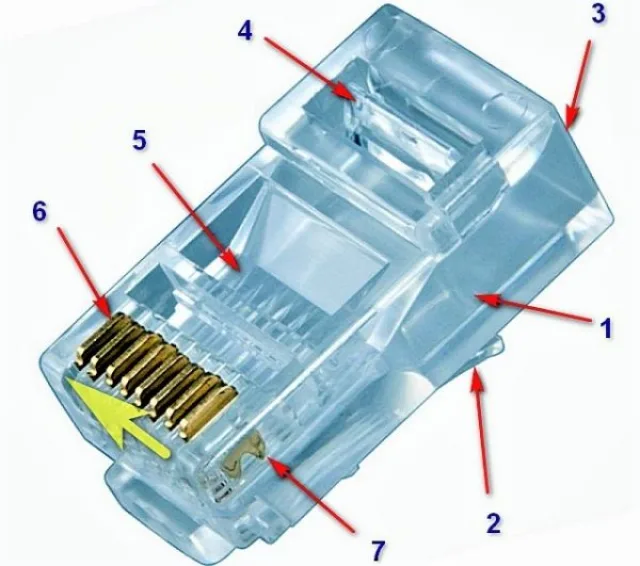

На рисунке ниже цифрами обозначены все части коннектора:

  1. Прозрачный пластиковый корпус, позволяющий визуально контролировать процесс соединения его с проводами.
  2. Защелка-фиксатор – прижимает внешнюю изоляцию в основании и дает основную механическую прочность соединению.
  3. Вход для кабеля.
  4. Обжимная крепежная планка, которая также удерживает кабель.
  5. Внутренние каналы под жилы.
  6. Контакты – исполняются из бронзы или латуни.
  7. Ножевые выступы – при обжимании они придавливают жилы и плотно с ними контактируют.
Обозначение частей коннектора

Обозначение частей коннектора

Если вкратце описывать процесс обжатия, то он выглядит так. Жилы кабеля разбираются в определенном порядке и вставляются в каналы коннектора. После этого коннектор вставляется в специальные клещи, которые потом сжимаются. При этом зажимная планка придавливает внешний слой изоляции, а ножевые выступы прорезают изоляцию всех жил и касаются металлического сердечника. В результате получается качественное и прочное соединение.

Если вы обжимаете экранированный провод, то коннектор RJ-45 нужно брать с металлическим корпусом. Стоят они немного дороже обычных.

Коннектор с укрепленным, экранированным металлическим корпусом

Коннектор с укрепленным, экранированным металлическим корпусом

Рабочий инструмент

Чтобы профессионально подойти к процессу обжимки кабеля нам потребуется следующий полный набор инструмента:

  1. Кримпер.
  2. Стриппер.
  3. Тестер.
  4. Устройство для кроссировки.
Перед вами стриппер – приспособления для снятия изоляции с кабеля

Перед вами стриппер – приспособления для снятия изоляции с кабеля

Зачищать кабель от изоляции можно и при помощи обычного ножа, но в таком случае всегда есть риск повредить внутреннюю изоляцию или сами медные жилы – это особенно важно, если обжимаете вы многожильный кабель. Стриппер же может сделать всю работу с филигранной точностью – им невозможно повредить провода.

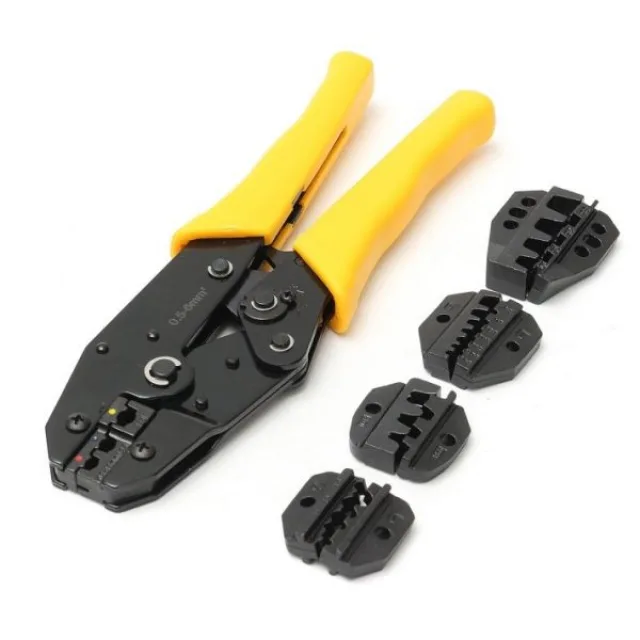

Многофункциональный кримпер

Многофункциональный кримпер

Кримпер бывает специализированным – только под разъемы RJ-45, и универсальным – добавлены гнезда для обжимки телефонных соединителей RJ-11 и RJ-12. Очень удобно, когда инструмент оснащен встроенными кусачками для снятия изоляции с проводов.

При помощи кабельного тестера можно оперативно проверить качество и правильность сделанного подключения. Пользоваться этим прибором очень просто – он имеет информационный дисплей или встроенные светодиоды для индикации. Красная лампочка – все плохо, зеленая – все отлично.

Тестер для проверки LAN-кабеля

Тестер для проверки LAN-кабеля

Инструмент для кроссировки при обжиме не требуется. Его назначение в другом – подключение кабеля к патч-панели, розетке, плинту и кроссу. Работают с ним специалисты в щитка, поэтому вам он навряд ли понадобится.

Совет! В магазинах продаются специализированные наборы для обжима кабелей, содержащие все самое необходимое. Если вы планируете часто заниматься подобной работой, то есть смысл приобрести такого помощника.

Схема обжима кабеля

Чтобы кабель заработал как надо, при обжиме жилы нужно расположить в определенной последовательности. Существует две схемы – под восьми и четырехжильный кабель. Последним вариантом уже давно никто не пользуется, но знать про него все же стоит.

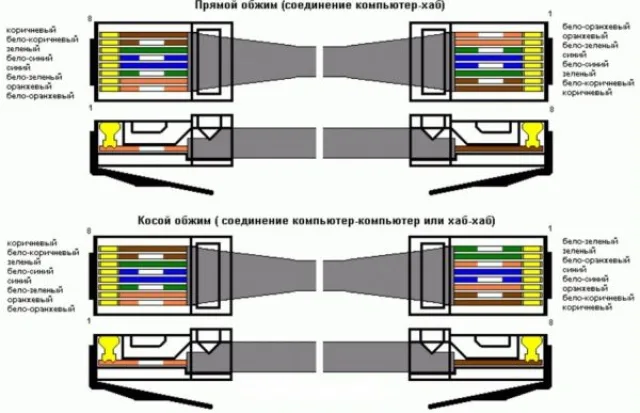

Различные схемы обжима сетевого кабеля

Различные схемы обжима сетевого кабеля

Когда вам требуется подключить роутер или свитч к сетевой карте компьютера, нужно сделать прямую распиновку. Если же вы подключаете просто проводом два компьютера друг к другу, то распиновка будет перекрестная, или другими словами – кросс-овер. Первая схема имеет следующее маркировочное обозначение – 568В, а вторая – 568А. Знать вам советуем обе схемы, так как при прокладке внутренней домовой сети могут пригодиться оба варианта.

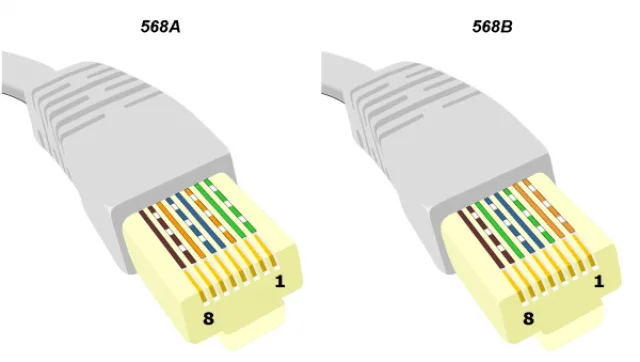

Расположение жил при разной распиновке

Расположение жил при разной распиновке

Если схема прямая, то провода на двух коннекторах нужно расположить точно друг напротив друга, как будто они смотрятся в зеркало. Внимательно посмотрите на порядок и расположение жил по цветовой маркировке. Менять цветами провода нельзя, кроме одного исключения. Провода оранжевого и зеленого цвета являются заменяемыми – их ратировать местами можно.

Схема перекрестного соединения куда сложнее. Ее нужно внимательно запомнить или постоянно иметь перед глазами подсказку. Тут провода соединяются не в обратном порядке, как может показаться на первый взгляд – отдельные жилы остаются в прямом положении, а именно, красный и синий, а зеленые и оранжевые, фактически, переплетаются.

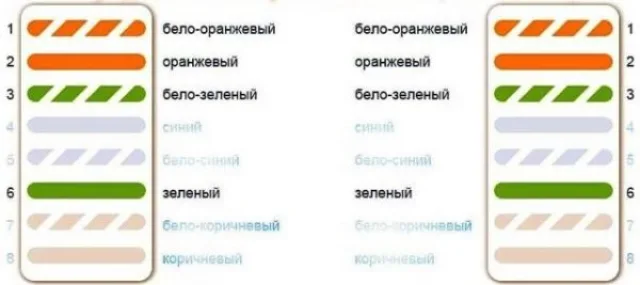

Подключение в 4 жилы

Подключение в 4 жилы

4-жильная схема может пригодиться при подключении периферийных устройств. Тут схема отличается совершенно. 4 контакта из схемы убираются совсем. Остаются занятыми только дорожки 1,2,3 и 6. Установить в них нужно проводники оранжевого и зеленого цветов.

Совет! На самом коннекторе выдавлены номера контактов. Это поможет вам лучше ориентироваться во время работы.

Обжим кабеля RJ-45

Прежде чем вы возьметесь за работу, нужно до конца выучить теоретическую часть вопроса, чтобы потом не переделывать допущенные ошибки. Хотя все равно, если вы беретесь за это дело впервые, советуем купить несколько запасных коннекторов (стоят они по 2-3 руб. за штуку), чтобы потренироваться.

Давайте посмотрим, как пошагово выполнять прямое подключение, так как сталкиваться с ним приходится чаще всего, все-таки прямые подключения компьютеров друг к другу сегодня используются все реже.

Таблица 2. Инструкция по прямому подключению

Шаги, фотоОписание

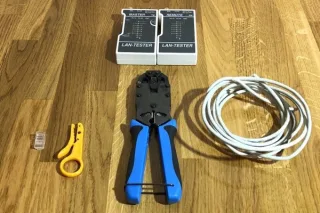

Шаг 1 – подготовка

Шаг 1 – подготовка

Подготавливаем все необходимое оборудование. Расположиться лучше за пустым столом, чтобы все мелкие детали были под рукой и никуда не терялись. Отмерьте нужный кусок кабеля и отрежьте его кусачками.
Шаг 2 - зачистка от изоляции

Шаг 2 - зачистка от изоляции

Берем стриппер и снимаем слой внешней изоляции с конца кабеля, оголяя около 2-х см внутренних жил.
Шаг 3 – разделение жил

Шаг 3 – разделение жил

Для удобства разделите жилы попарно, по цветам. Также внутри вы найдете стекловолоконную нить, которую можно отрезать. Отогните жилы в стороны, чтобы получился вот такой крестик, как на фото.
Шаг 4 – раскручивание пар

Шаг 4 – раскручивание пар

Теперь все пары нужно раскрутить, чтобы каждая жила шла отдельно от остальных, направленность нашего крестика сохраняем пока без изменений.
Шаг 5 – складывание проводов в ряд

Шаг 5 – складывание проводов в ряд

Раскладываем провода точно по намеченной схеме. Прижимаем их плотно друг к другу и удерживаем пальцами. Первым в схеме будет бело-зеленый, а последним – коричневый.
Шаг 6 –подрезка жил

Шаг 6 –подрезка жил

Чтобы длинные проводки не мешали установке, жилы нужно подрезать на одном уровне – используем для этого кусачки. По ширине вашего пальца можно сориентировать общую длину, как это показано на фотографии.
Шаг 7 – установка провода в коннектор

Шаг 7 – установка провода в коннектор

Далее просовываем кабель во входное отверстие и толкаем его внутрь, чтобы жилы попали в отведенные для них каналы.
Шаг 8 – процесс обжима

Шаг 8 – процесс обжима

Далее берем обжимник, помещаем коннектор в соответствующее гнездо и сжимаем ручки инструмента. Сдавливать нужно сильно, но аккуратно. В результате мы получим крепкое соединение, которое будет очень сложно разорвать, даже если очень постараться.

После того как обжали первый конец, переходим ко второму и действуем в точно таком же порядке.

Обжимать кабель можно также и через колпачок, который дополнительно усилит соединение и будет защищать его от механических повреждений.

Коннектор с колпачком

Коннектор с колпачком

 Обжим без кримпера и прочие альтернативы

Если на инструмент ради разового обжима вы тратиться не хотите, что вполне логично, вы можете использовать в своих целях небольшую плоскую отвертку.

Задача – вдавить клеммы внутрь

Задача – вдавить клеммы внутрь

Действуем по описанной выше схеме, пока не доходим до момента обжатия кабеля. Уложите его на твердую ровную поверхность так, чтобы контакты смотрели вверх. Берем отвертку и по очереди нажимаем ей на контакты. На руку, которая держит кабель, обязательно наденьте перчатку, иначе соскочившим инструментом ее можно будет повредить. В процессе вы поймете, как ножевые выступы проникают под изоляцию и в скорости работа пойдет у вас быстрее. Давим сильно, иначе надежного контакта не получится. Смотрите, чтобы контакт был утоплен немного ниже краев корпуса коннектора. Под кабель подложите ветошь, чтобы нечаянно не повредить поверхность стола.

Фиксация коннектора на изоляции

Фиксация коннектора на изоляции

После того, как обожмете все контакты, аккуратно воткните отвертку в фиксатор, чтобы надежно закрепить коннектор на кабеле. Со вторым концом кабеля поступаем точно также. После работы можно заметить, что контакты немного повреждены отверткой, кримпер такого эффекта не дает.

Теперь возьмите кабель, установите его в сеть и проверьте его работоспособность. Если результат отрицательный, то не спешите грешить на свою работу, возможно проблема в чем-то другом, проверьте все составные части сети:

  1. Если у вас есть заведомо рабочий кабель, то замените им только что сделанный и проверьте, не появится ли сигнал. Если такого кабеля нет, то попробуйте подключить другое устройство – так вы сможете узнать, есть ли причина неисправности в компьютере.
  2. Перепроверьте последовательность проводов в коннекторах, возможно что-то вы не заметили или просто перепутали.
  3. Если таковая оплошность обнаружилась, исправить ситуацию можно только откусыванием конца провода и установкой нового коннектора.
  4. Попробуйте дожать контакты – возможно, они плохо вошли в жилу.
  5. Проверьте также настройки маршрутизатора и сети на компьютере – это тоже весьма распространенная проблема.
Такие коннекторы не нуждаются в отжиме

Такие коннекторы не нуждаются в отжиме

Сегодня в магазинах можно найти безобжимные коннекторы – стоят они дороже обычных, но зато берут своим удобством. Пример такой детали показан на фото выше. Он имеет открывающийся кожух, под которым будут видны прорези под провода. С торца вы увидите подсказку, как нужно разместить проводники, чтобы получить косое или прямое соединение. Затем кожух плотно закрывается. Обратите внимание, что на его внутренней стороне имеются жесткие ребра. Они вдавят жилы вглубь прорезей, где располагаются острые контакты. В общем, принцип точно такой же, но только вдавливаются не ножевые контакты, а провода. В результате получается качественное соединение без повреждений, и никакой инструмент, кроме ножа и кусачек, для этого вам не потребуется.

На этом закончим обзор темы. Думаем, если вы проследуете точно инструкции, проблем с соединением возникнуть не должно.
