«Тёплые полы» уже давно перестали быть некой диковинкой. Многие владельцы домов и квартир все чаще прибегают к такому способу обогрева помещений, планируя его использование совместно с классической системой отопления или даже взамен нее. Преимуществ немало – это и экономичность, и особая комфортность, и оптимальное распределение тепла в объеме помещения.

Как подключить теплый пол к терморегулятору

Как подключить теплый пол к терморегулятору

Если сравнить два основных типа «теплых полов», водяной и электрический, то второй значительно проще и дешевле в обустройстве, легче в настройке и эксплуатации. Многих отпугивает высокая стоимость электроэнергии. Но и этот критерий достаточно условен, если квартира или дом качественно утеплены, а работа системы подогрева грамотно организована. Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Он является обязательным элементом системы, и от правильности его работы как раз и будут зависеть уровень создаваемого комфорта и экономичность эксплуатации.

Установка такого «мозга» системы – вовсе не столь сложная задача. Давайте разберемся, как подключить теплый пол к терморегулятору.

Для чего нужна терморегуляция «теплого пола»?

Буквально несколько слов о важности качественной, корректно работающей системы управления электрическим «теплым полом».

Такую систему подогрева нельзя просто включить в сеть и эксплуатировать по принципу «чем теплее — тем лучше». Температура нагрева поверхности всегда строго ограничивается, и обычно не превышает максимум в +27 градусов в жилых помещениях. Несколько выше она может быть в ванных и душевых, в коридорах или прихожих, но тоже в пределах +30÷33 градусов. А почему?

  • Во-первых, уровень комфортного восприятия поступающего снизу тепла для ног человека как раз и лежит в пределах до 25÷27 градусов. При более высоких температурах, особенно, превышающих нормальную температуру тела человека, начинает явно «припекать». И ощущение приятного тепла сменяются явным дискомфортом.
Теплый пол будет приятен для ощущений только при уровне нагрева до 25÷27 градусов. При более высоких температурах проявляется чувство дискомфорта.

Теплый пол будет приятен для ощущений только при уровне нагрева до 25÷27 градусов. При более высоких температурах проявляется чувство дискомфорта.

  • Во-вторых, чрезмерно сильный нагрев негативно действует на финишное покрытие пола. Даже те его разновидности, которые рассчитаны на эксплуатацию в комплексе с системой подогрева, имеют верхние границы допустимых температур. В противном случае могут начаться процессы деформации из-за чрезмерного линейного расширения. Наблюдаются усыхания, расхождения швов, поломки замковых соединений и другие неприятные явления.

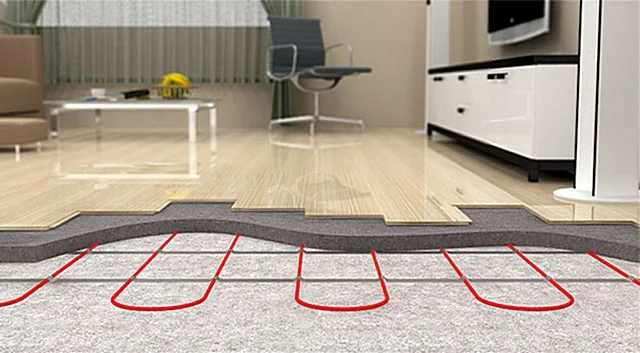

Для «тёплых полов» используются покрытия, для которых оговорена такая возможность применения. Но и они не терпят чрезмерно сильного нагрева.

Для «тёплых полов» используются покрытия, для которых оговорена такая возможность применения. Но и они не терпят чрезмерно сильного нагрева.

  • Наконец, чрезвычайно важным был и остается вопрос рационального расходования дорогостоящей электрической энергии. В хорошо отдалённой системе «тёплого пола», при качественной термоизоляции перекрытия и всего помещения в целом, нагревательные элементы работают весьма ограниченное время. Пример представлен на диаграмме ниже.

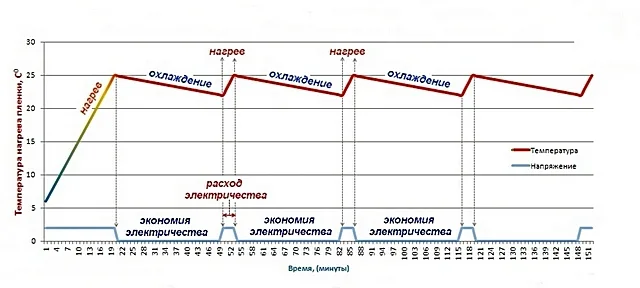

Максимальный расход энергии приходится на фазу запуска системы и прогрева пола до установленной температуры. В дальнейшем следуют лишь кратковременные включения для поддержания требуемого уровня нагрева поверхности пола.

Максимальный расход энергии приходится на фазу запуска системы и прогрева пола до установленной температуры. В дальнейшем следуют лишь кратковременные включения для поддержания требуемого уровня нагрева поверхности пола.

Мало того что суммарное потребление даже в таком непрерывном режиме работы – весьма незначительно. Экономия достигается еще и точной настройкой режимов. То есть нагрев будет осуществляться именно тогда, когда он действительно нужен.

Все эти функции управления электрическим «теплым полом» как раз и берет на себя специальный прибор – терморегулятор.

Разновидности терморегуляторов для электрических «теплых полов»

Терморегуляторы – это компактные приборы, рассчитанные на установку в стандартный подрозетник (встраиваемые модели) или непосредственно на стену (накладные). Для работы в системах теплых полов они должны укомплектовываться термодатчиком с сигнальным кабелем. Многие терморегуляторы имеют и встроенный термодатчик, который отслеживает температуру воздуха в комнате. Такие модели обычно применяются в тех случаях, когда система электрического отопления становится основным источником тепла. Но и в них всегда предусматривается возможность подключения выносного термодатчика и использования режима работы «по полу».

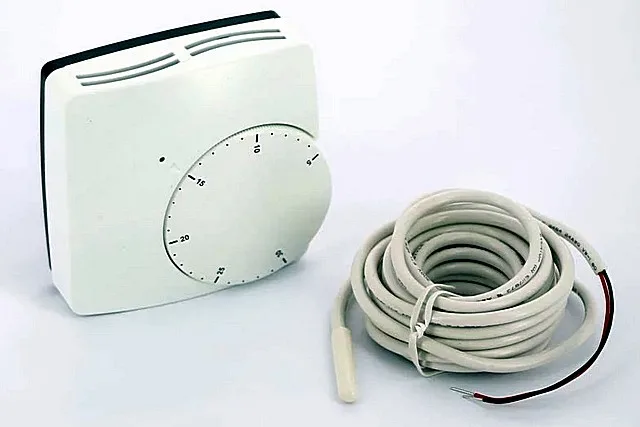

Терморегулятор в комплекте с выносным термодатчиком – для отслеживания температуры нагрева пола

Терморегулятор в комплекте с выносным термодатчиком – для отслеживания температуры нагрева пола

Все разнообразие современных терморегуляторов можно разбить на три группы:

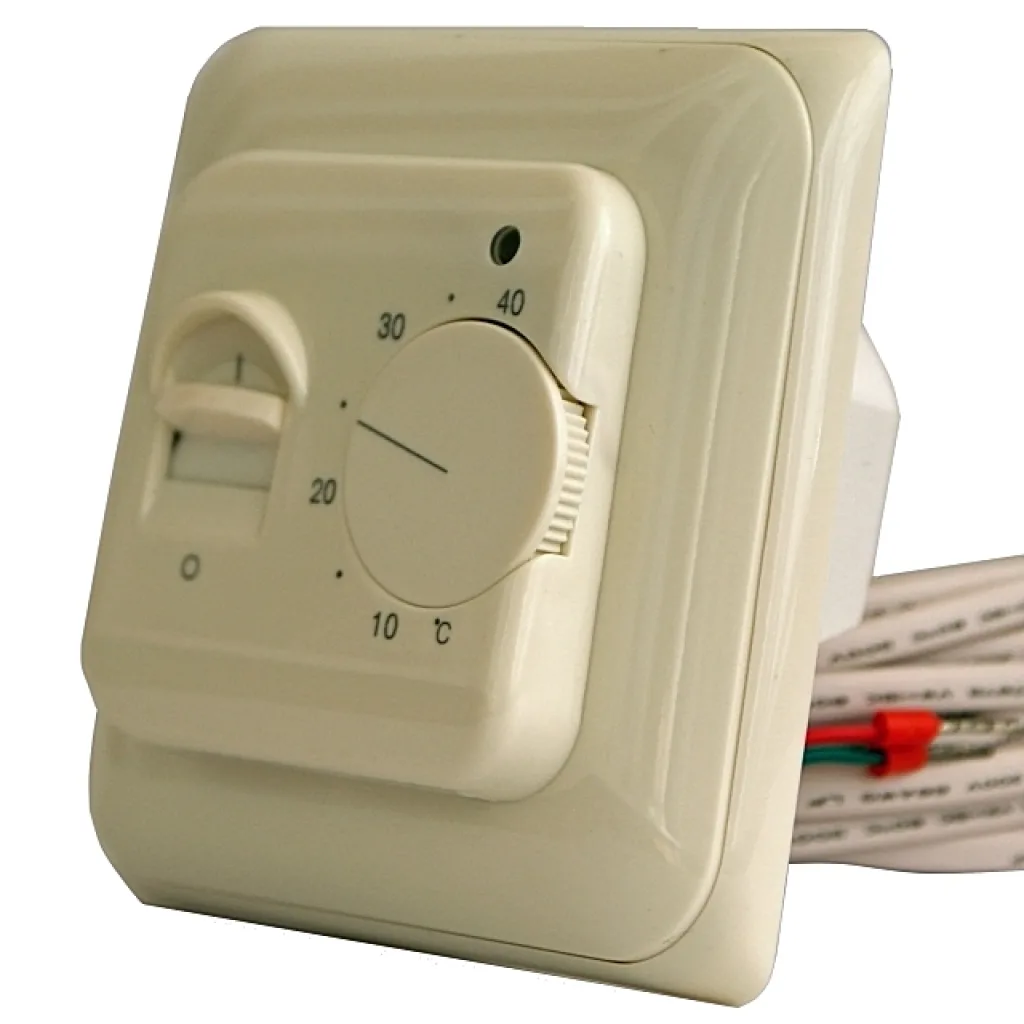

  • Электромеханические приборы – самые простые по конструкции и использованию. И, понятно, самые недорогие по своей стоимости.

"<yoastmark

Все органы управления таких приборов обычно ограничиваются клавишей включения и установочным колесиком с нанесенной шкалой температуры. Предусматривается простейшая индикация – светодиод, говорящий о том, включено ли питание на обогревательных элементах в текущий момент.

Достоинства таких приборов – простота и доступна цена. Но точность вставления температурного режима может «хромать» — впрочем, это быстро решается пользователем на интуитивном уровне. И вторым недостатком, более важным, можно считать отсутствие возможности программирования режимов работы. То есть чувствительной экономии расхода электроэнергии добиться с электромеханическим терморегулятором не получится.

  • Вторая группа – приборы электронные, оснащенные цифровым дисплеем и кнопками (сенсорами) для точной установки требуемой температуры нагрева.
Терморегулятор Energy TK02 – позволяет точно вставить температуру нагрева пола и отслеживать ее текущее значение. Но на этом, увы, его функциональность и ограничивается.

Терморегулятор Energy TK02 – позволяет точно вставить температуру нагрева пола и отслеживать ее текущее значение. Но на этом, увы, его функциональность и ограничивается.

Такие приборы, безусловно, удобнее в эксплуатации, но их функциональность мало чем отличается от электромеханических. Ни возможностей программирования, ни энергонезависимой памяти не предусматривается. По всей видимости, это обстоятельство как раз и ограничивает их популярность. Стоят они уже значительно дороже своих электромеханических «собратьев». Но вот достичь с ними реальной экономии потребления энергии – тоже не представляется возможным.

  • Третья группа – это уже «умные» терморегуляторы, в функциональность которых заложено немало опций. Они обычно имеют встроенный датчик температуры – есть возможность переключения режимов контроля «по полу» и «по воздуху». Но самое главное – терморегулятор можно запрограммировать на несколько режимов работы и по времени в течение суток, и по дням, с учетом будней и выходных.

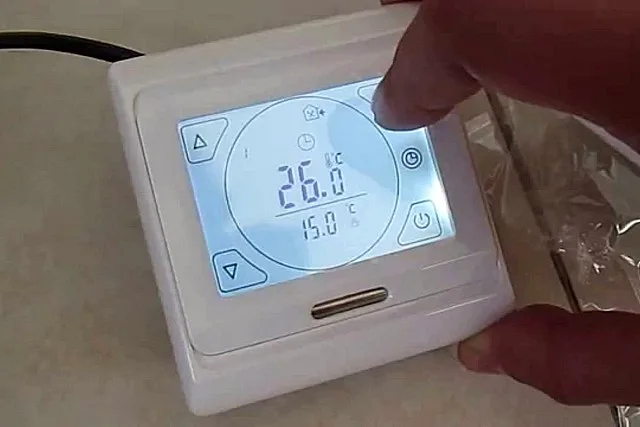

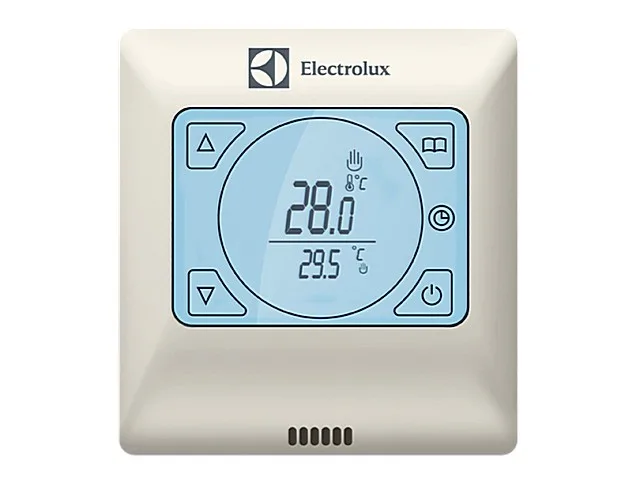

Программируемый терморегулятор Electrolux ETT-16 Touch с сенсорным экраном

Программируемый терморегулятор Electrolux ETT-16 Touch с сенсорным экраном

Например, пол прогревается утром к подъему хозяев и остается в таком состоянии до их ухода на работу (учебу). В течение дня система будет просто поддерживать минимально необходимое значение температуры – тратить зазря энергию незачем. Но к приходу жильцов домой вновь будут созданы наиболее комфортные условия.

Таких циклов в течение дня можно запрограммировать несколько. А с учетом графика своей работы — заранее внести выходные дни, когда режимы нагрева будут иными. Всегда есть возможность и откорректировать заданные установки, если произошли те или иные изменения в укладе жизни семьи. Или просто – временно перейти на ручной режим. А запрограммированные режимы сохранятся в памяти прибора, и к ним в любой момент можно вернуться.

Современные модели, помимо этого, могут быть оснащены дистанционным управлением с пульта, или даже удаленным, по интернет- или GSМ-каналам связи.

Большинство представленных в продаже моделей рассчитано на управление системой «теплого пола» в одной комнате. Но если позволяют условия, то можно приобрести и двухканальный прибор. Он способен осуществлять независимый контроль за обогревом в смежных помещениях. Он комплектуется двумя выносными термодатчиками, а его клеммы позволяют провести подключения двух нагревательных контуров от одной подведённой линии питания.

"<yoastmark

Можно еще добавить то, что кроме встраиваемых и накладных приборов, выпускаются еще и терморегуляторы с установкой на DIN-рейку.

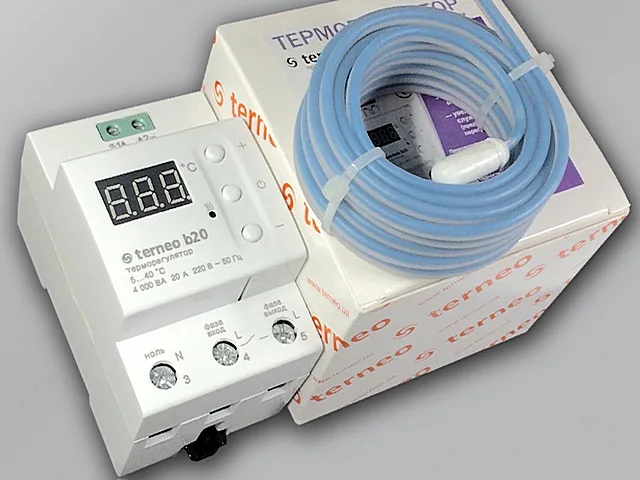

Терморегулятор с установкой на DIN-рейку

Терморегулятор с установкой на DIN-рейку

Но особого удобства для эксплуатации в условиях квартиры или дома в этом не видно. Разве что – нет необходимости тянуть линию питания к месту размещения терморегулятора – она и так в распределительном шкафу. Но зато больше проблем с прокладкой сигнального кабеля от термодатчика и «холодных концов» от нагревательного кабеля или мата. Так что выигрыш – сомнительный. А все комнатные регуляторы имеют достаточно аккуратное оформление. Так что не испортят интерьера – они отлично вписываются, например, в группы розеток или выключателей.

Общие принципы подключения терморегуляторов к электрическому тёплому полу

Оптимальное место для терморегулятора

Этот прибор размещаю на стене в удобном для пользователя месте – так, чтобы установка режимов и визуальный контроль не вызывали сложностей. Правда, существует несколько правил-рекомендаций, которых следует придерживаться:

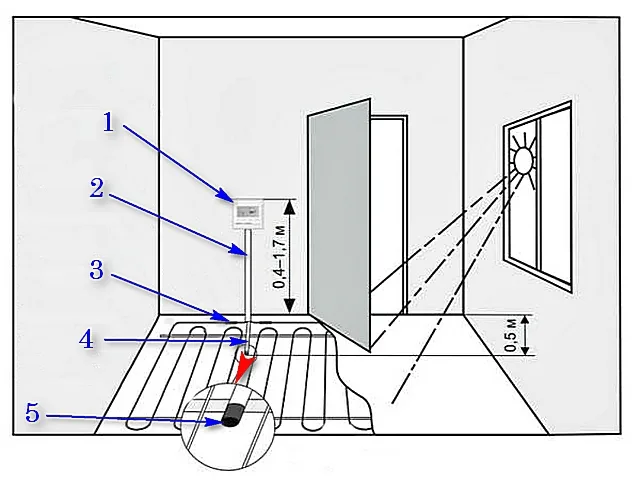

Рекомендуемое расположение терморегулятора теплого пола

Рекомендуемое расположение терморегулятора теплого пола

  • Терморегулятор не стоит располагать на традиционном пути сквозняков. Не ставят его участках стены, на которые попадают прямые солнечные лучи из окна. Это правило тем более будет актуально, если прибор оснащен встроенным термодатчиком. То есть возможен режим работы системы с оценкой температуры «по воздуху».
  • Как правило, эти приборы не располагают на наружных стенах, то есть контактирующих с улицей.
  • Высота прибора над уровнем пола – не менее 400 мм. Верхняя граница не регламентируется. Но поднимать терморегулятор выше линии зрения среднего по росту человека – это просто неразумно.
  • Если теплый пол обустраивается в помещении с повышенной влажностью (ванная, душевая, баня и т.п.), то терморегулятор следует в целях безопасности вынести в соседнюю комнату. Корпуса большинства приборов не обладают должным классом защищенности от прямого попадания водяных брызг т от воздествия пара.
  • Расположение терморегулятора на стене может в определенной степени зависеть и от длины штатного сигнального кабеля термодатчика. Сам же термодатчик должен располагаться не менее, чем в 500 мм от стены, по центру между соседними витками греющего кабеля. Исключение — плёночные «теплые полы», в которой головка термодатчика должна приходиться на чёрную карбоновую нагревательную полосу, также по ее центру и на таком же удалении от стены.

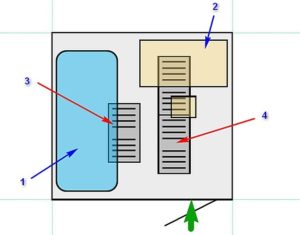

Для встраиваемого терморегулятора (на схеме – поз.1) в стене вырезается гнездо под обычный подрозетник диаметром 68 мм. Правда, большинство мастеров рекомендует применять не стандартный подрозетник глубиной 45 мм, а с увеличенной глубиной – 60 мм. Это для того, чтобы корпус терморегулятора и все подключаемые к клеммам группы проводов беспроблемно поместились в нем.

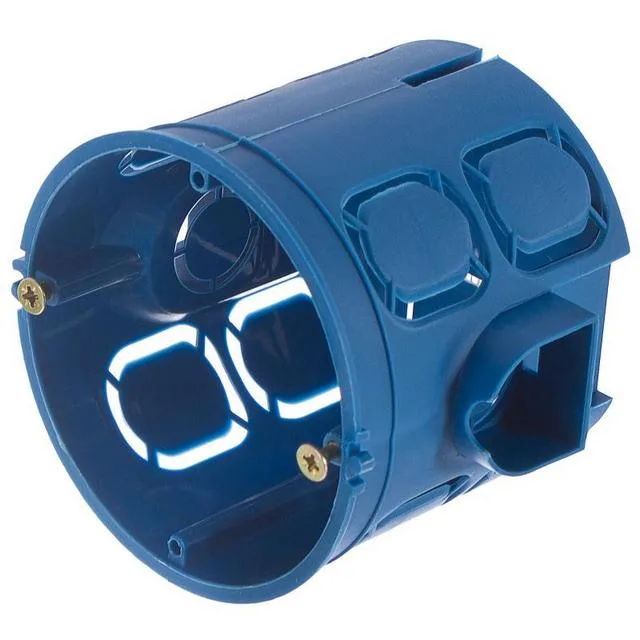

Подрозетник увеличенной глубины — 68×60 мм

Подрозетник увеличенной глубины — 68×60 мм

В это подрозетник должна быть заведена выделенная линия питания, с учётом мощности планируемой нагрузки. Как правило, для электрических «теплых полов» достаточно кабеля с сечением жил в 2,5 мм², что спокойно выдерживает нагрузку до 3,5 кВт. Линия должна быть защищена в распределительном щите автоматом на 16 ампер. (Имеются в виду, безусловно, медные провода – алюминиевые для домашней проводки давно уже «вне закона»).

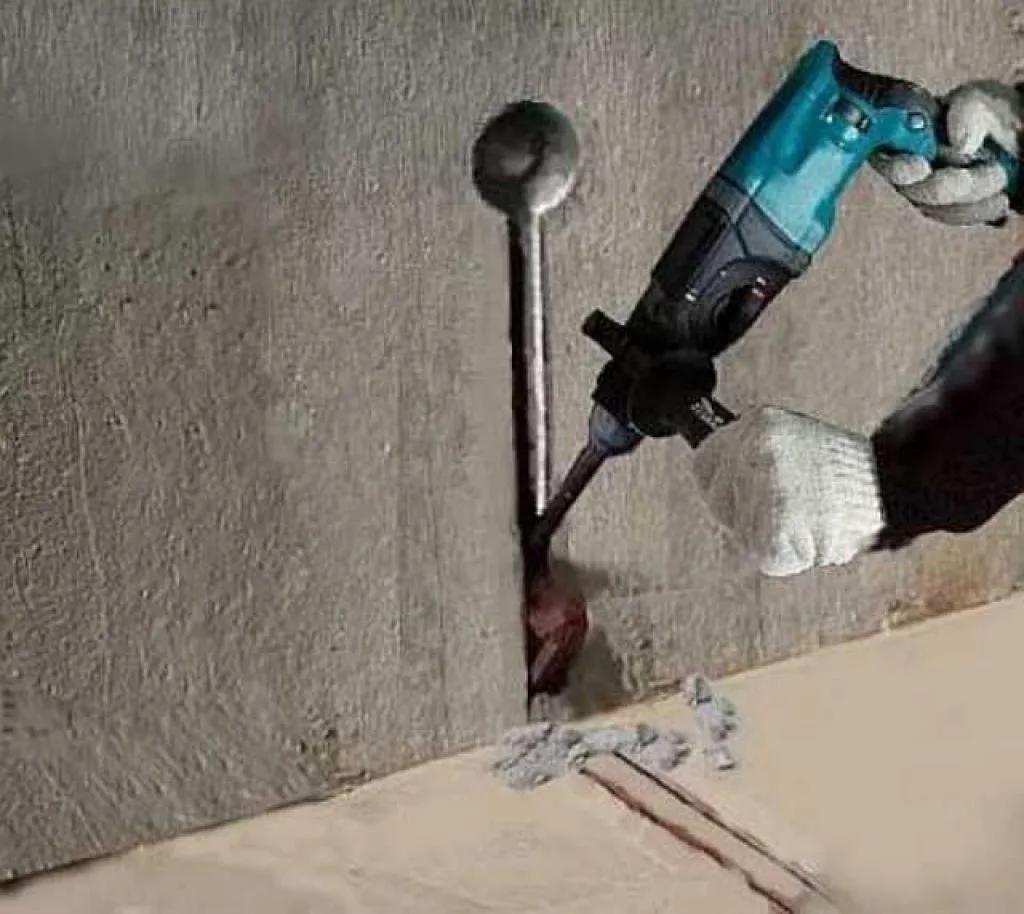

От подрозетника вертикально к полу прорезается штраба (поз. 2). В ней разместятся «холодные концы», соединенные через муфты (поз. 3) с нагревательным кабелем или матами, и кабель термодатчика. Глубину и ширину штрабы обычно делают такой, чтобы в ней уместились две гофротрубки диаметром 10 мм. В одной из них разместятся силовые провода – «холодные концы», просто из соображений безопасности. А вторая трубка предназначена для термодатчика, и она переходит со стены на пол (поз. 4) вплоть до точки его установки.

"<yoastmark

Такая установка объясняется тем, что термодатчики время от времени выходят из строя. И чтобы была возможность замены, его и располагают в трубе. Кабель у него – довольно жесткий, и его можно протолкнуть на значительную длину в этом канале.

На полу трубка с термодатчиком располагается открыто, если планируется заливка стяжки толщиной 35÷50 мм. Получается, что датчик будет контролировать температуру нагрева этого бетонного монолита, который играет роль эффективного аккумулятора тепла. В тех же случаях, когда непосредственно на нагревательный мат будет укладываться плитка (некоторые разновидности систем предполагают такой способ монтажа), для гофротрубы и в поверхности пола прорезается штраба.

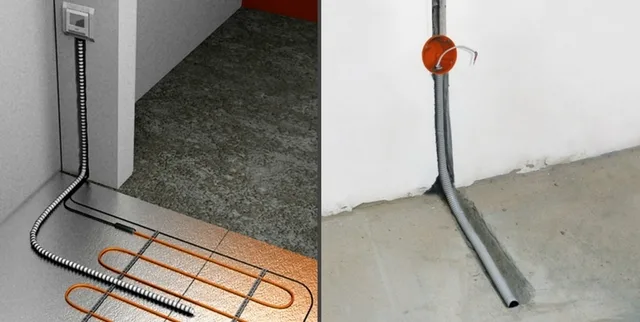

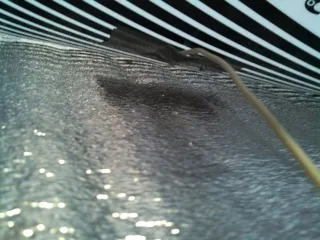

Гофротрубка с термодатчиком может просто укладываться на базовую поверхность пола или прятаться в прорезанную шртабу. Решение обычно предопределяется толщиной будущей заливки «теплого пола».

Гофротрубка с термодатчиком может просто укладываться на базовую поверхность пола или прятаться в прорезанную шртабу. Решение обычно предопределяется толщиной будущей заливки «теплого пола».

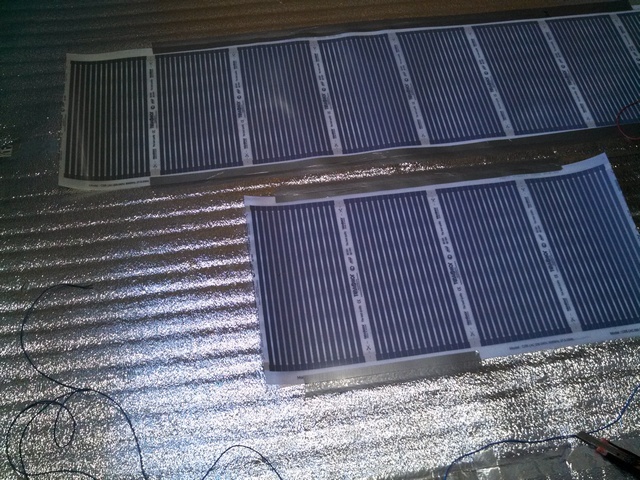

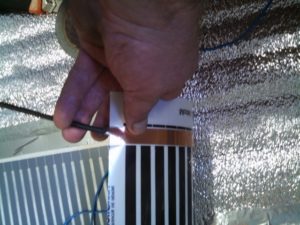

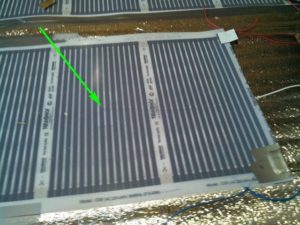

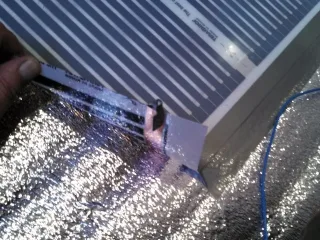

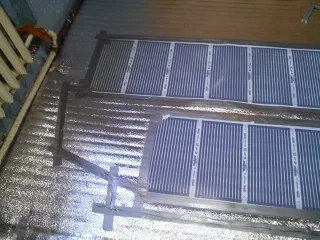

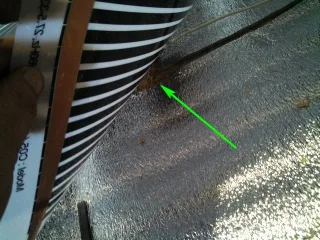

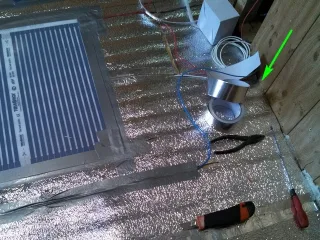

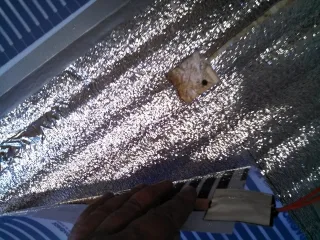

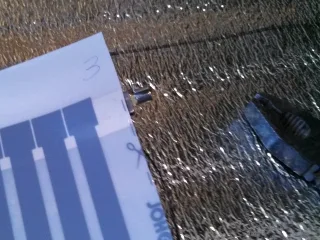

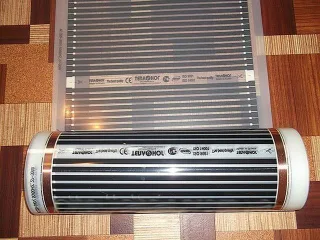

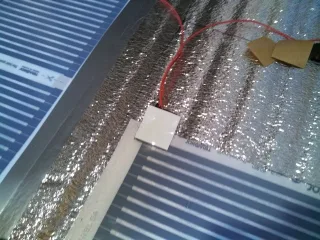

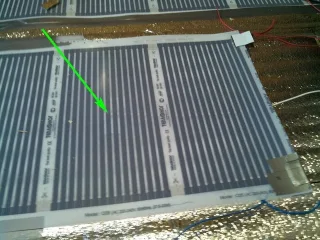

Не используется гофротрубка только с пленочным электрическим «теплым полом». Там не предполагается стяжки, то есть замену вышедшего из строя датчика можно провести, демонтировав участок покрытия пола. Да и съем показаний температуры здесь производится несколько иначе – непосредственно с нагревательного элемента. Это будет демонтрироваться ниже.

Конец гофротрубки, чтобы в нее не попал раствор во время заливки стяжки, глушится пробкой (поз.5). Заглушка может входить в комплект, или ее делают самостоятельно, например, из нескольких слоев водостойкого скотча.

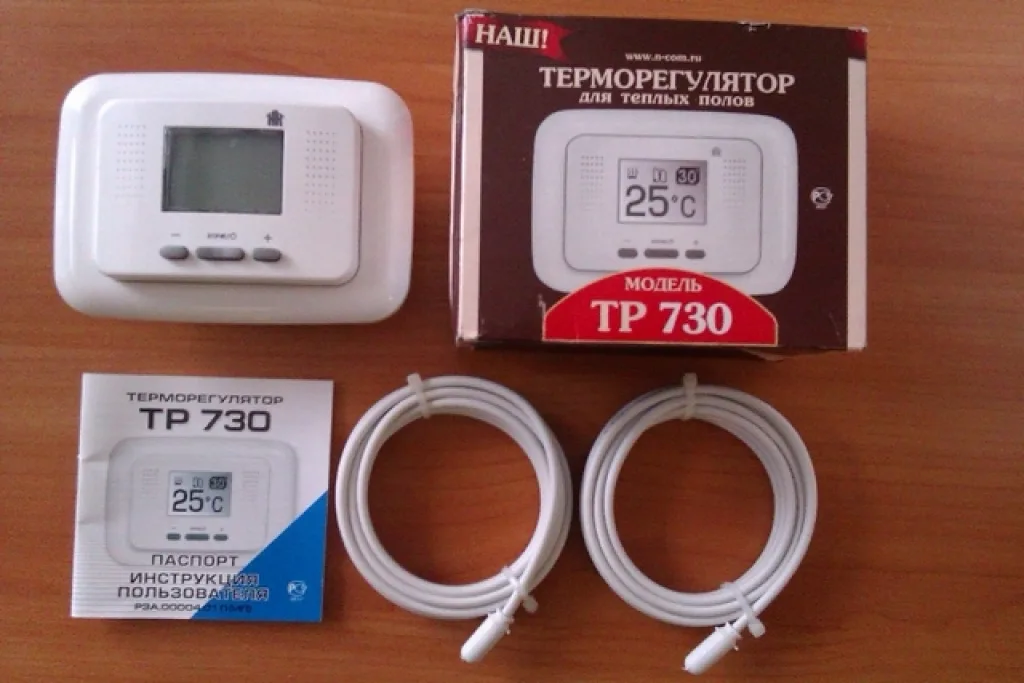

На иллюстрации ниже показан комплект терморегулятора. В него, помимо термодатчика, входит не только отрезок гофротрубы, но еще и заглушка к ней.

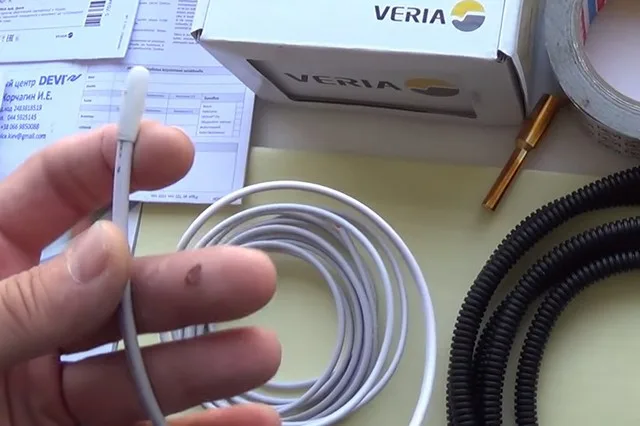

И гофротруба, и заглушка могут входить в комплект приобретаемого терморегулятора.

И гофротруба, и заглушка могут входить в комплект приобретаемого терморегулятора.

Причем, обратите внимание на один интересный нюанс. Производитель комплектует набор латунной заглушкой. Именно в нее должна войти головка термодатчика, то есть сам термочувствительный элемент. За счет высокой теплопроводности металла показания, которые будет снимать датчик, получаются в этом случае более корректными.

Схема подключения терморегулятора

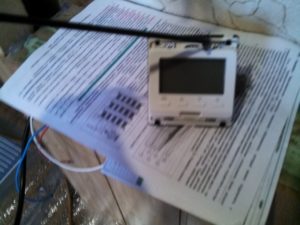

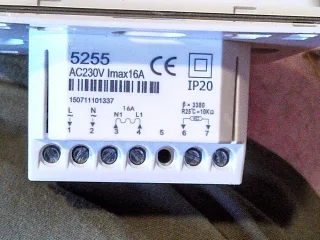

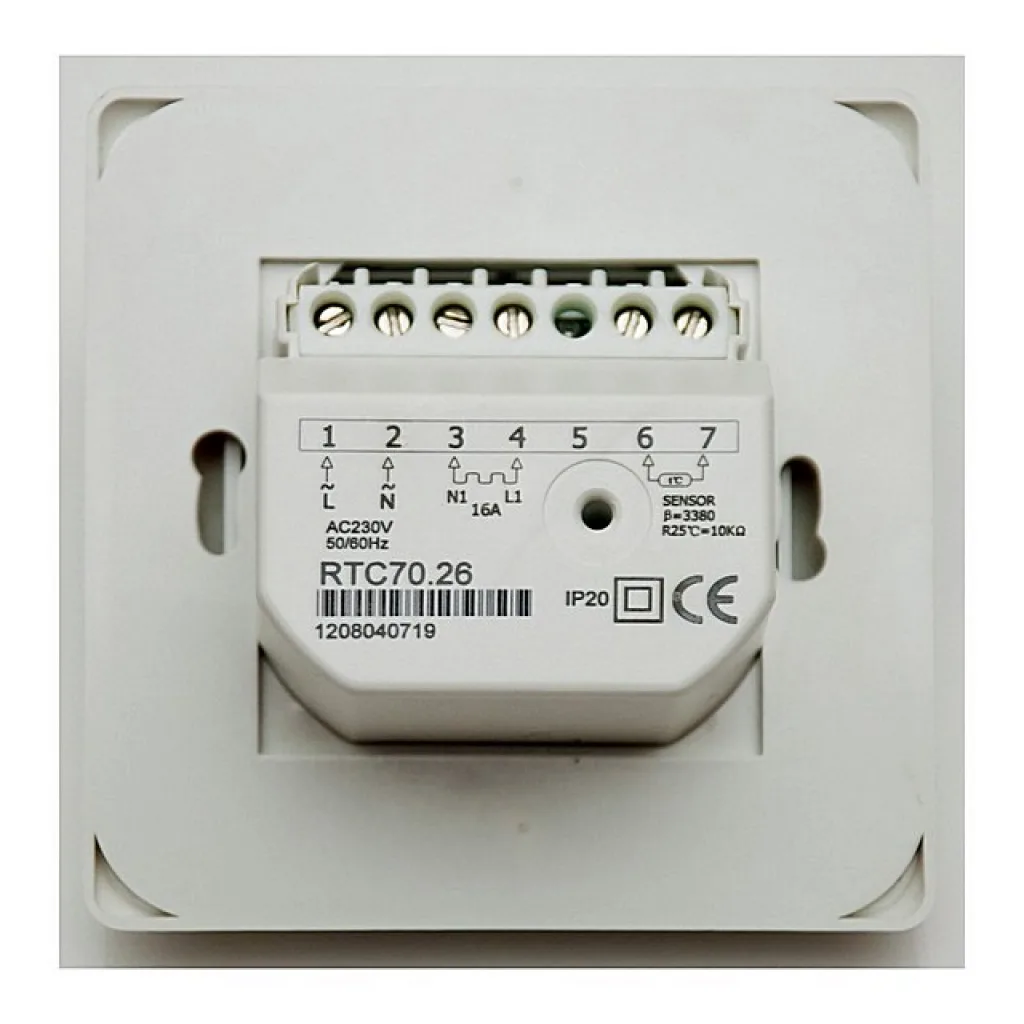

Любой терморегулятор, если он был приобретён в магазине, сопровождается подробной инструкцией по его подключению. Но с коммутацией проводов на клеммах прибора вполне можно разобраться и самому, ориентируясь на маркировку контактов. Несмотря на большое разнообразие моделей, у большинства сохраняется примерно одинаковая схема. Так что можно рассмотреть ее на примере.

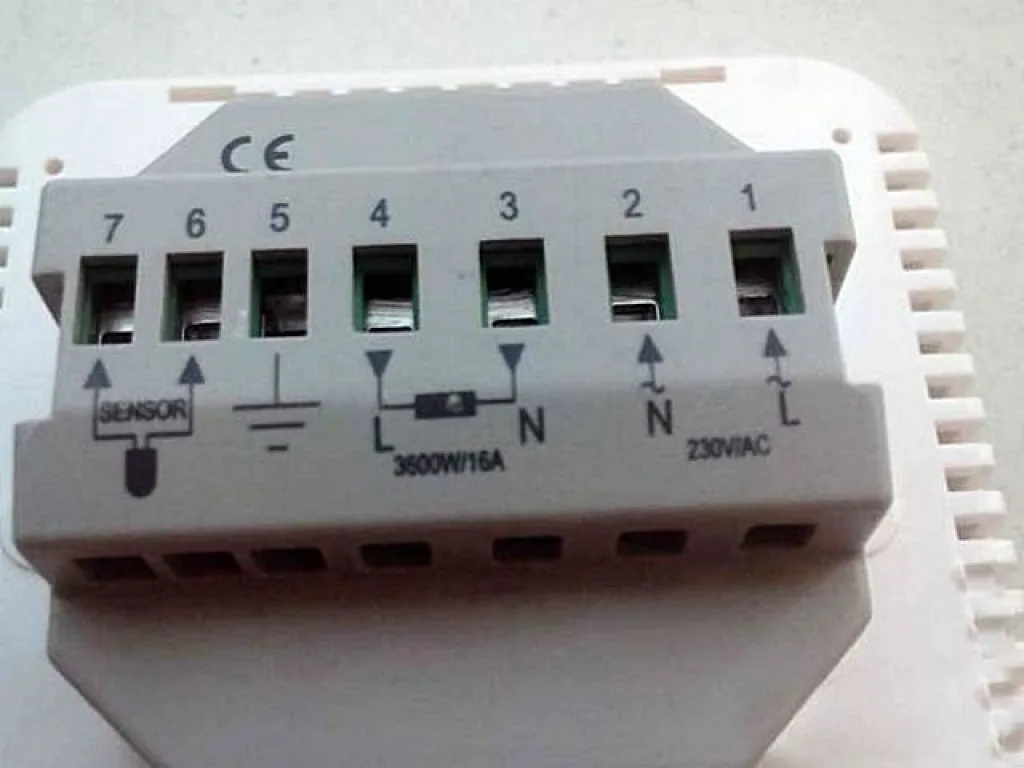

"Клеммы

  • Первая пара контактов (1 и 2) – для подключения напряжения питания. Обратите внимание – для корректной работы терморегулятора важна правильная установка фазы (L) и нуля (N). Вот почему важно соблюдать цветовую маркировку проводов при прокладке проводки – никогда не запутаешься.
  • Вторая пара (3 и 4) – для подключения нагрузки, то есть нагревательных элементо «теплого пола». Обычно указывается и величина предельно допустимого тока – в данном случае это 16 ампер.
  • Третья пара контактов (6 и 7) – для подключения проводов сигнального кабеля термодатчика. Расположение проводников здесь не имеет значения. И тоже есть подпись, говорящая о параметрах термодатчика – его сопротивление при температуре +25 °С равно 10 кОм.

Кстати, никогда не лишним будет перед монтажом проверить омметром соответствие указанного сопротивления реальному. Если получается совпадение (± 5-10%), то датчик исправен, и его можно смело устанавливать на место. Если же полученное значение явно отличается, то это может говорить о неисправности датчика. И его лучше заменить сразу, чтобы не пришлось возиться с этим позднее.

Итак, никакой премудрости нет, все просто. Но при проведении коммутации внимательность все же нужна особая.

Частая ошибка неопытных пользователей – провода питания устанавливаются на клеммы подключения нагрузки. После подачи напряжения терморегулятор с вероятностью, близкой к 100%, выйдет из строя.

Перед подключением никогда не помешает еще раз свериться с инструкцией и нанесенной символикой. Дело в том, что некоторые модели терморегуляторов имеют иной порядок расположения клемм. В частности, рядом располагаются сначала два нуля, питания и нагрузки, а затем – два фазных контакта в том же порядке. И если применить «стереотипную» схему подключения, показанную выше, это будет означать гарантированное короткое замыкание.

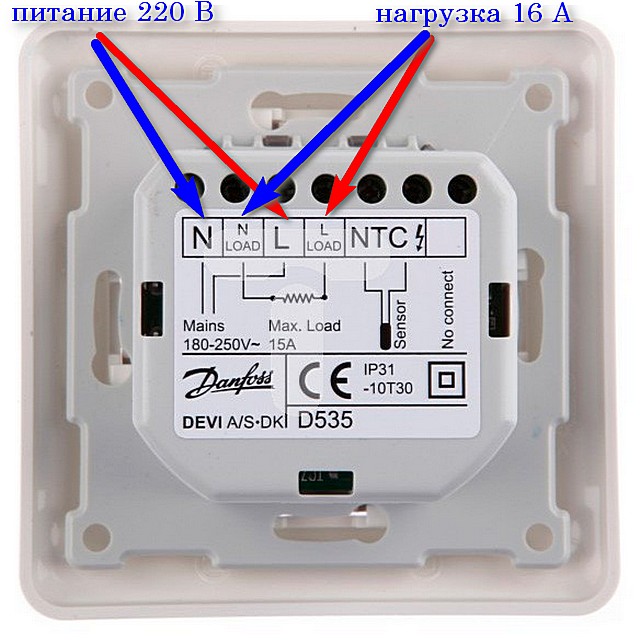

В некоторых моделях практикуется «пересеченное» расположение клемм для подключения пар проводов питания и нагрузки. Никогда не лишним будет уточнить!

В некоторых моделях практикуется «пересеченное» расположение клемм для подключения пар проводов питания и нагрузки. Никогда не лишним будет уточнить!

А куда деть провод заземления?

Нечасто, но встречаются модели терморегуляторов, в которых для подключения провода заземления и экранирующей оплетки нагревательного кабеля выделена отдельная клемма.

"<yoastmark

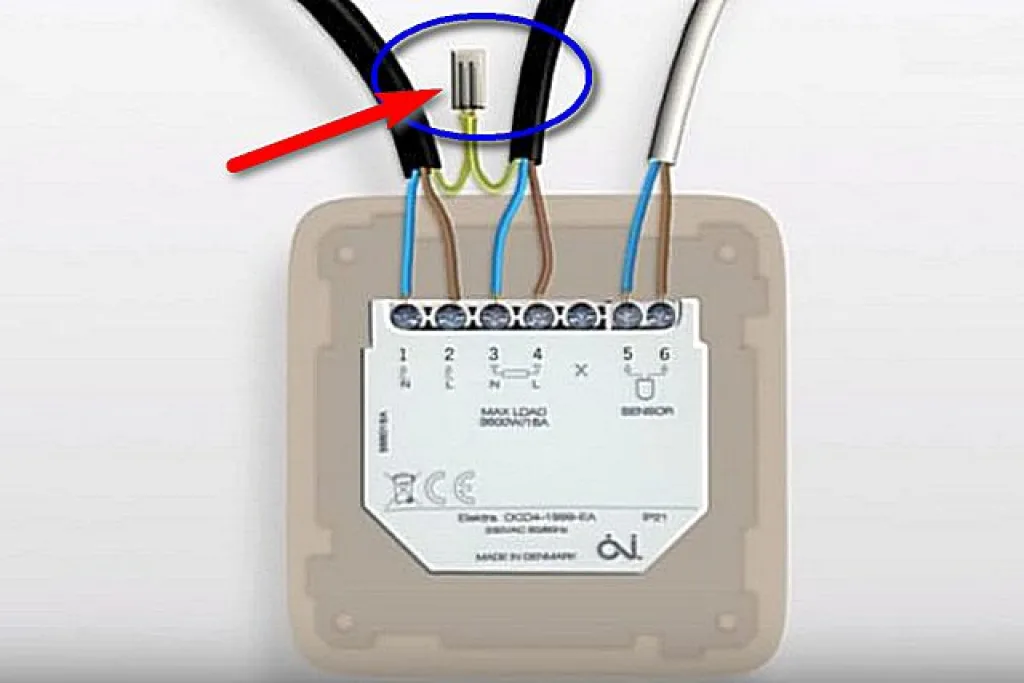

 Но чаще поступают иначе. Зелено-желтый проводник кабеля питания соединяют с экранирующей оплеткой через клемму или обжимную гильзу непосредственно друг с другом, напрямую. И располагают это соединение в пространстве подрозетника.

"<yoastmark

В современных моделях терморегуляторов, например, с дистанционным и удалённым управлением, могут быть дополнительные клеммы для подключения каналов связи или иных приборов. Этот вариант не рассматривается, так как несколько выходит за рамки нашей статьи. В подобном случае следует четко руководствоваться приложенной инструкцией. Или, если опыта подобных робот нет – лучше пригласить специалиста.

Примеры подключения терморегулятора теплого пола – пошагово

В этом разделе статьи рассмаривается три примера, каждый из которых имеет свои особенности.

Тестовое подключение терморегулятора RTC 70.26

Этот пример выбран потому, что такой терморегулятор относится к самым, пожалуй, массовым моделям. При его установке имеется ряд нюансов, которые следует знать заранее. Показывается пробная коммутация для проверки работоспособности прибора, то есть пока без стационарной установки в подрозетник. Зато хорошо, очень наглядно демонстрируется срабатывание терморегулятора.

ИллюстрацияКраткое описание выполняемых операций

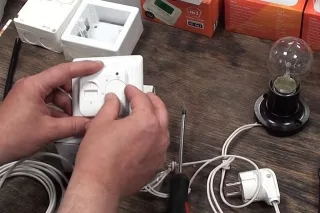

Итак, очень популярная благодаря своей стоимости (менее 1000 руб.) и достаточной надежности и неприхотливости модель — RTC 70.26.

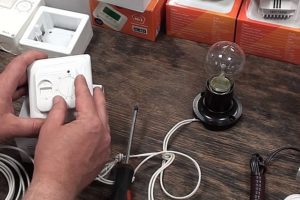

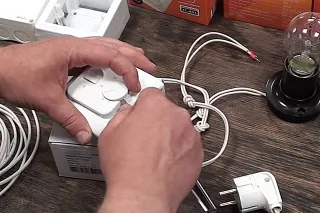

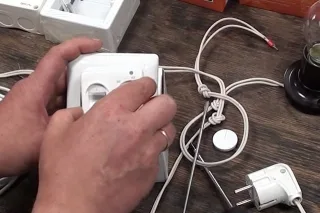

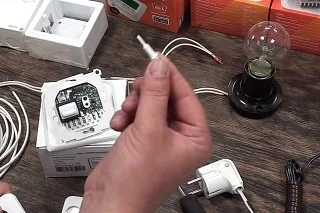

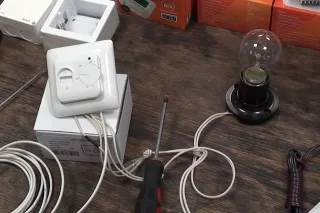

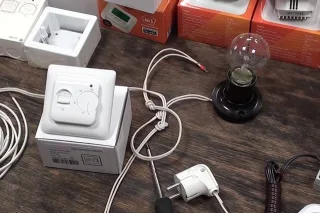

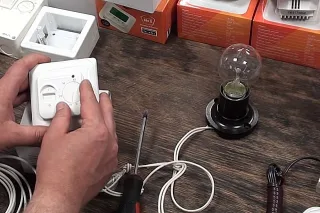

Будет проведено пробное подключение и проверка функционирования. В роли подключаемой нагрузки выступит лампа накаливания (стоит на столе).

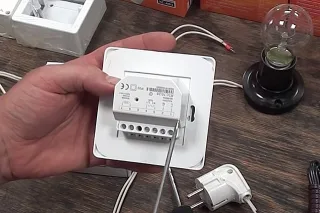

Вид сзади – на корпусе расположены клеммы для подключения пар проводов.
Хорошо видна монтажная рамка с дугообразными прорезями – для крепления терморегулятора в стандартном подрозетнике.

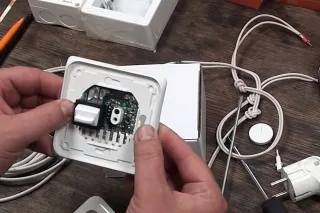

Особенность этой модели, и весьма неудобная – перед разборкой терморегулятора необходимо снять установочное колесо.
Его приходится поддевать отверткой и перемещать по оси поступательно вверх.

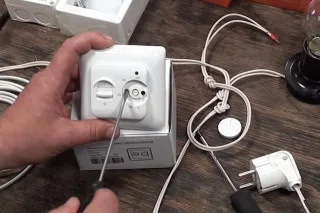

Под колесиком спрятан винт, фиксирующий крышку на корпусе прибора. Он показан на фотографии отверткой.
Правый винт трогать не надо – это всего лишь ограничитель поворота колеса.
После выкручивания винта крышка аккуратно снимается поступательным движением вверх.
Вот он – нюанс. Колесо вращается на пластиковой оси, которое после снятия крышки очень легко вынимается из своего гнезда.
Необходимо проявлять аккуратность так как:
- ось можно сломать неосторожным движением;
- такие мелкие детали имеют вредное свойство выпадать и закатываться в самые труднодоступные места, так, что их непросто потом отыскать.
Так что ее лучше сразу самому осторожно вытащить и положить в надежное место.

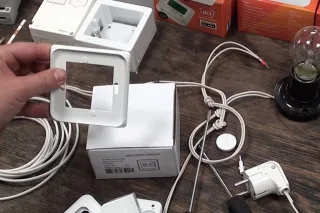

Рамка с крепежными отверстиями.
Естественно, при реальном монтаже одна должна быть установлена первой – все провода пройдут через ее окошко…
…а потом уже сверху на нее будет накладываться и сам терморегулятор.
Как хорошо видно – их крепежные отверстия совпадают.

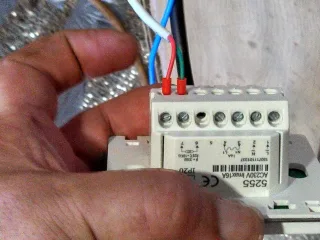

Переходим к коммутации.

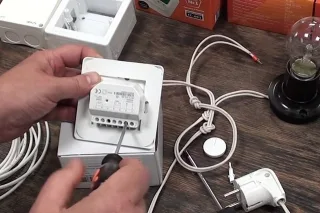

Для начала необходимо ослабить винты во всех клеммах, которые будут использоваться.
При работе с клеммами используют отвертку с узким (3 мм) жалом, чтобы не повредить пластиковые края круглых гнезд.

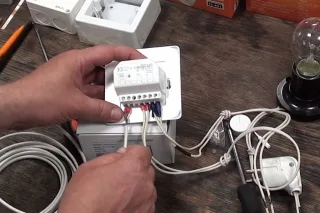

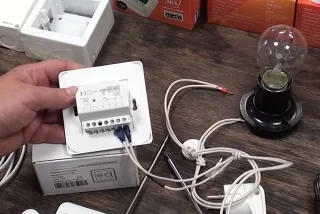

В клеммы 1 и 2 подключаются провода линии питания.
Важно – не забыть соблюсти правильное расположение нуля и фазы – это указано на корпусе около каждой из клемм.

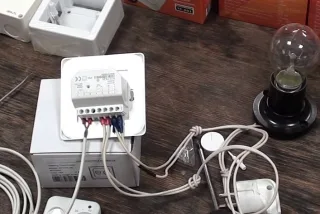

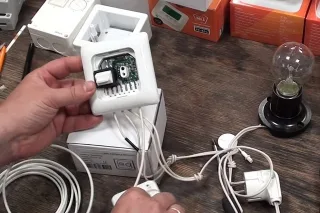

В данном случае, просто для тестирования терморегулятора, подключается отрезок кабеля с сетевой вилкой, которая при проверке будет включаться в розетку.

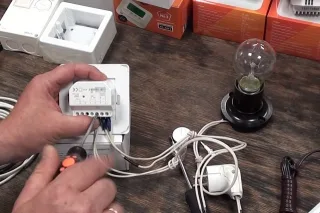

К клеммам 3 и 4 подключаются провода, идущие на нагрузку.
Вместо контура теплого пола для теста будет использована лампа накаливания.
Наконец, в клеммы 6 и 7 установлены и зажаты концы сигнального кабеля термодатчика.
Взаимное расположение их роли не играет.
Коммутация завершена.
Обратите внимание – подходящие к клеммам провода могут быть многопроволочными, и напрямую зажимать их зачищенные концы – нежелательно, так как контакт может получиться изначально ненадежным, и со временем еще и ослабеть.
Все такие провода сразу одеваются в клеммные наконечники и обжимаются.
Исключение – медные провода линии питания, если они являются моножилой. Но если и там применен многопроволочный провод (например, ПВС 3×2,5), то наконечники нужны однозначно.

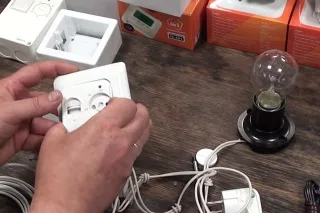

Представим, что терморегулятор подключен, установлен в подрозетнике, и его требуется собрать.

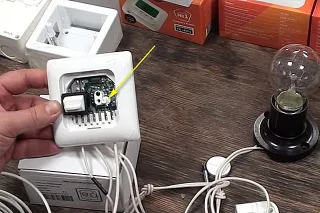

Сначала в свое гнездо аккуратно вставляется пластиковая ось.
Необходимо прочувствовать, что ее нижний шлиц вошел в имеющееся соединение на плате.
После этого одевается верхняя крышка.
Клавиша переключателя должна войти в свое окно, ось – пройти через отверстие.

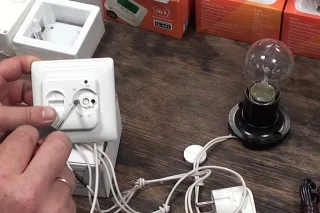

Далее – производится фиксация крышки винтом.
Пластик довольно хрупкий, поэтому не следует стремиться затянуть винт накрепко – так можно добиться появления трещины или вообще пролома под головкой.
Аккуратно одевается на ось и просаживается вниз до упора колесико установки температуры.
Можно сразу проверить правильность его установки – риска, нанесенная на нем, должна перемещаться в диапазоне нанесенной шкалы.
Все готово к проведению тестирования.
Провода питания подключается к сети.
Клавиша пуска переключается в верхнее положение – «включено».
Ничего не происходит – питания на нагрузке нет.
Но это потому что на регуляторе установлена пока температура всего в 10 градусов, а в помещении явно больше.
Понятно, что термодатчик и не дает команды на включение.

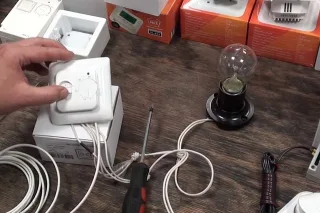

Попробуем переместить регулятор но отметку 30 градусов.

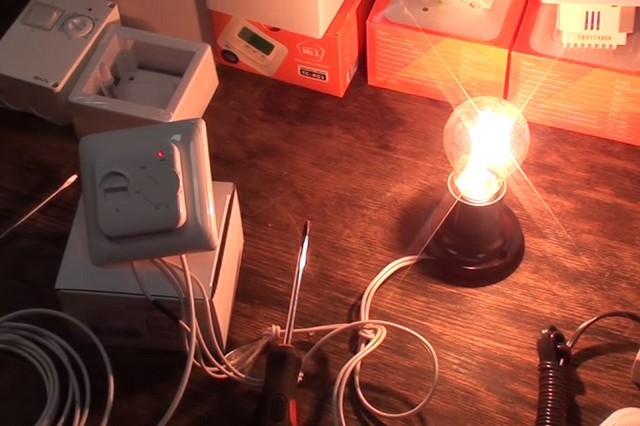

Есть, лампочка загорелась, то есть терморегулятор пустил питание на нагрузку, что и должен был сделать!
Начнем постепенно уменьшать значение заданной температуры на регуляторе.
При достижении уровня ниже, чем реальная температура в комнате, терморегулятор сработает на выключение – нагрев не требуется.
Очевидно, что прибор работает корректно.

Можно несколько видоизменить эксперимент. Выставить так же уровень нагрева в 30 градусов, а затем зажать головку термодатчика в ладони. Так как температура тела человека выше, при достижении уровня нагрева более 30 градусов терморегулятор должен отключить питание.

Но это все было показано больше для лучшего понимания принципа подключения и работы терморегулятора. А теперь надо посмотреть на процесс установки этого прибора, как говорится, по месту.

Коммутация и установка электронного терморегулятора на штатное место

В данном примере показывается процесс подключения и установки терморегулятора электрического кабельного «теплого пола». Нагревательные элементы уложены и залиты стяжкой уже давно. На стенах помещения даже уже закончена отделка. Подрозетник вмурован, и в него заведены все необходимые для подключения кабели и провода.

Естественно, перед началом работ следует еще раз проверить, обесточена ли идущая к теплому полу линия питания – автомат должен быть выключен.

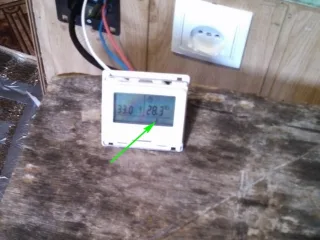

Используется терморегулятор «DEVIreg Touch» электронного типа, съемная крышка которого одновременно является сенсорным цифровым дисплеем. Она крепится на корпусе на защелках, одновременно коммутируясь с ним через имеющийся разъем.

ИллюстрацияКраткое описание выполняемых операций

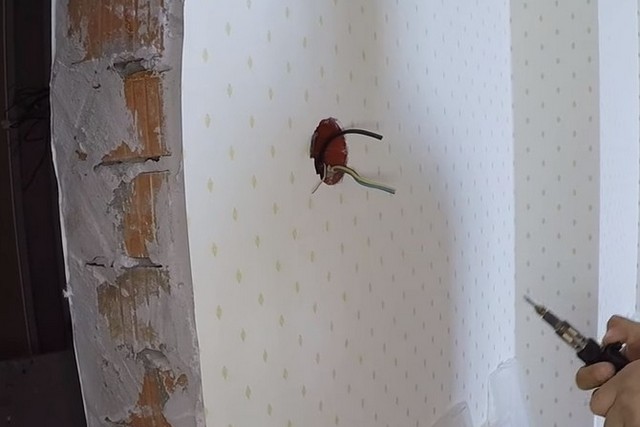

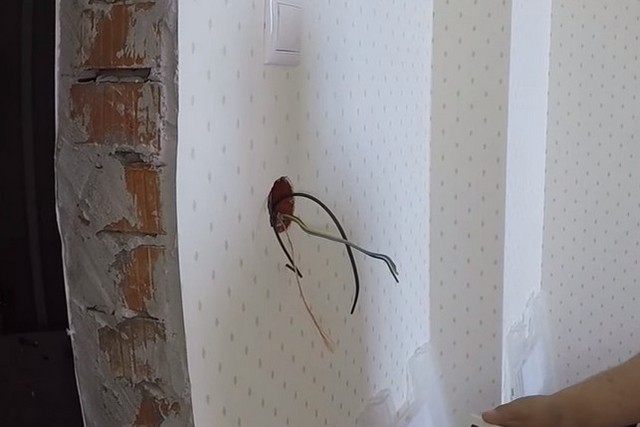

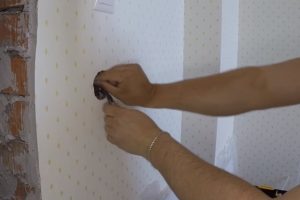

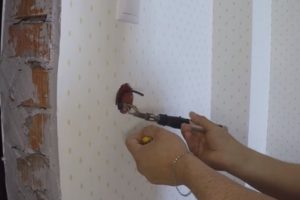

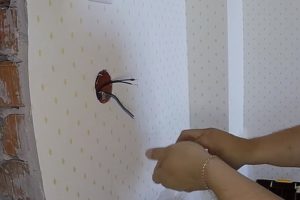

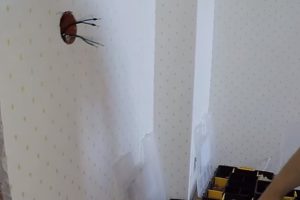

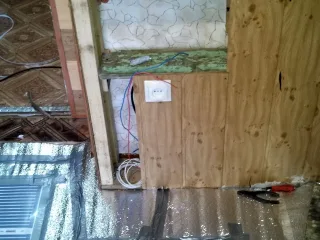

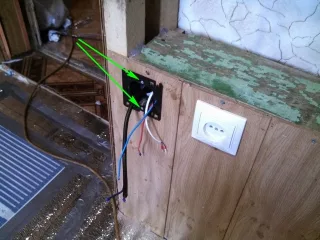

Подрозетник открывается, если он был прикрыт на время отделки. Провода выводятся наружу.
Итак, имеются три типа проводов – кабель питания медный моножильный ВВГ 3×2,5, обогревательный кабель двухжильный в экранирующей оплетке и сигнальный кабель датчика температуры.

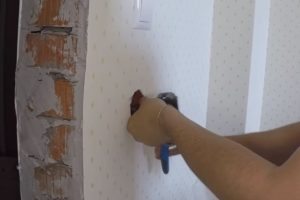

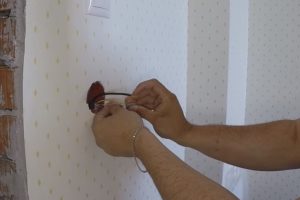

Все провода обрезаются, так, чтобы они выходили из подрозетника за уровень стены на 80÷100 мм – этого достаточно.
Для начала лучше всего сразу разобраться с заземлением. Необходимо соединить зелено-желтый провод кабеля питания с медной экранирующей оплёткой обогревательного кабеля. Соединение будет выполняться клеммой «Wago».
Так как оплетка состоит из множества тонких проволочек, для качественного соединения в клемме ее нужно залудить.
Конец оплетки аккуратно плотно скручивается, обрабатывается флюсом, а затем покрывается тонким слоем припоя.

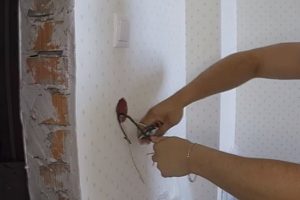

Конец зелено-желтого провода заземления кабеля питания зачищается.

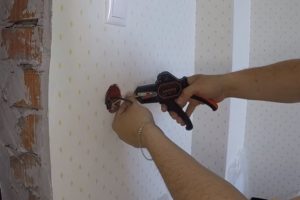

Лучше всего это выполнять специальным инструментом – съемником изоляции.

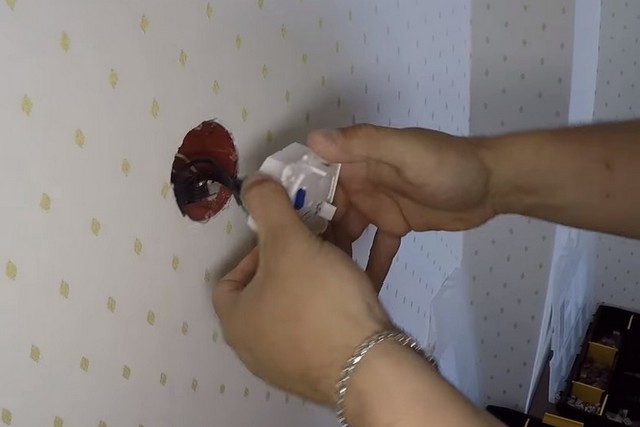

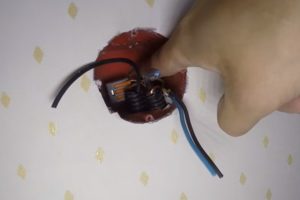

Затем оба подготовленных проводника поочередно вставляются и зажимаются в клемме «Wago».
После этого провода аккуратно подгибаются, и этот соединительный узел убирается в подрозетник.
Клемма должна разместиться у самого дна подрозетника.
Как уже говорилось, для терморегулятора лучше использовать подрозетник увеличенной глубины.
С коммутацией заземления закончено.
Готовятся к подключению остальные провода.
Их концы зачищаются от изоляции, примерно на 8÷10 мм.
Так как "холодные концы" греющего кабеля имеют многопроволочную структуру, для качественного соединения в винтовых клеммах терморегулятора их следует «одеть» в обжимные наконечники.
Моножильные провода кабеля питания ВВГ прекрасно зажмутся в клемме безо всяких наконечников.

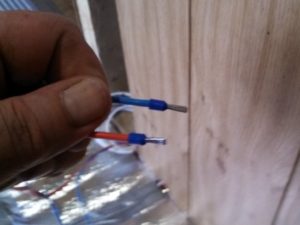

Провода термодатчика могут иметь клеммные наконечники, установленные еще на производстве. Впрочем, как раз здесь нагрузки практически никакой, поэтому можно обойтись и залуживанием кончиков – этого будет достаточно. Если есть наконечники нужного диаметра – можно поставить их. Главное, чтобы конец проводов не был распушенным, чтобы обеспечивался хороший контакт.
Если все провода подготовлены, можно переходить к их коммутации.

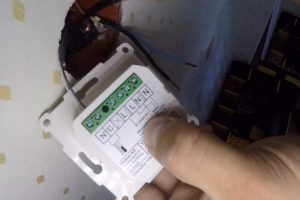

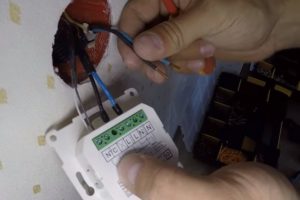

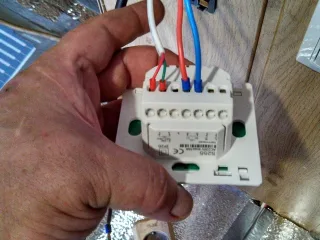

Последовательность подсоединения пар не имеет значения. В данном примере мастер начал с подключения кабеля термодатчика.
Как уже говорилось ранее, взаимное расположение проводов термодатчика в клеммах (NTS) не регламентируется.

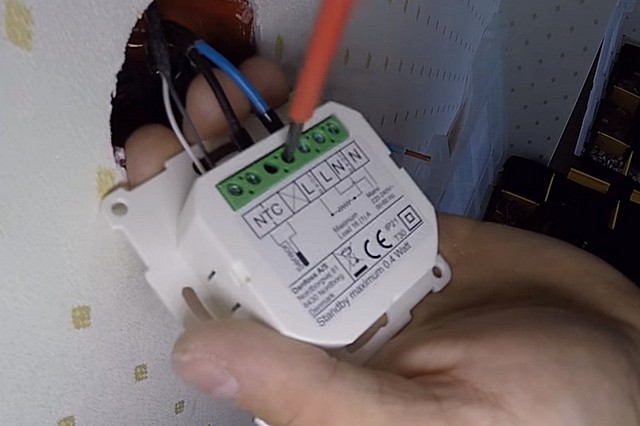

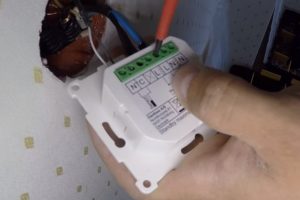

Провода вставляются в клеммы и затягиваются винтами. Приложением выдергивающего усилия проверяют надежность их фиксации.
Далее, заведены в клеммы и затем затянуты одетые в наконечники «холодные концы» греющего кабеля. Здесь уже соблюдается цветовая маркировка проводников.
Обратите внимание: показан именно такой пример, когда провода питания и нагревательного кабеля устанавливаются «в перекрест» — рядышком две фазы, а затем – два нуля. Важно очень внимательно к этому отнестись, ориентируясь на нанесенные обозначения.
После этого заводятся в свои клеммы и зажимаются и провода питания, также в строгом соответствии с цветовой маркировкой и нанесенными обозначениями.
Все провода подсоединены.
Можно для уверенности еще раз пройтись – проверить качество затяжки контактов на всех клеммах.

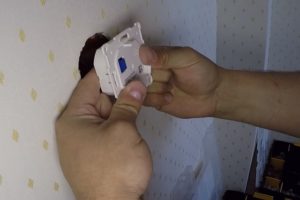

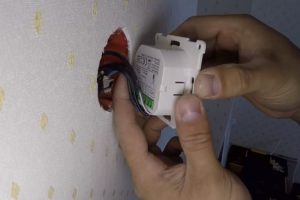

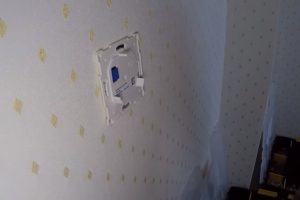

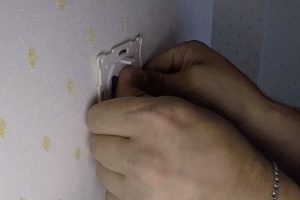

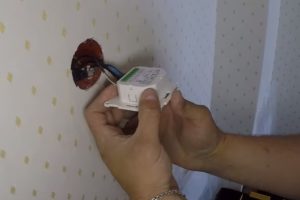

Теперь корпус терморегулятора нужно аккуратно вставить в подрозетник.
Чтобы при этом не мешали провода, имеющие довольно значительную жесткость, поступают следующим образом. Вначале прибор берут так, как показано на иллюстрации.
Затем аккуратно поворачивают его вверх, так, чтобы все провода снизу получили первый равномерный изгиб.
После этого указательными пальцами с двух сторон прижимают провода к тыльной стороне корпуса терморегулятора…
…а сам прибор при этом проворачивают несколько назад.
В итоге должен получиться вот такой зигзагообразный изгиб всех проводов…
…и терморегулятор легко войдет в подрозетник.
При необходимости его подравнивают по горизонтали с помощью строительного уровня…
…а затем фиксируют к подрозетнику саморезами.
Мастера рекомендуют использовать не те саморезы, что идут в комплекте, а несколько длиннее, 25 или 30 мм — так будет надежнее.
После наживления саморезов вновь проверяют ровность установки – а затем уже полностью их затягивают.
Все, корпус прибора установлен, осталось присоединить к нему лицевую сенсорную панель.
Здесь сложностей нет – она устанавливается на место и аккуратно просаживается вперед, пока не сработают защелки.

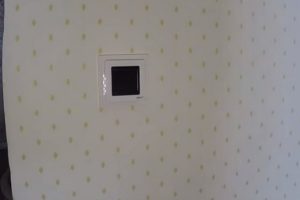

Все, терморегулятор установлен.
Если позволяют условия, можно включить питание и провести тестовый запуск системы «теплого пола». Ну а затем – настройку и программирование прибора, в соответствии с прилагаемым к нему руководством по эксплуатации.

Можно добавить, что пуск системы «теплого пола», если нагреватели закрыты стяжкой, может производиться только после полного набора ею прочности. Совершенно недопустимо «стимулировать» застывание и созревание бетона включением обогрева. И даже после полной готовности стяжки и напольного покрытия пуск все равно не производят разом на расчётную мощность. Необходимо начать, например, с нагрева до 15 градусов, а затем ежедневно повышать температуру на 5 градусов, пока не будет достигнут планируемый режим. Этим самым достигается максимально плавная адаптация всех составляющих «пирога тёплого пола» к нормальной эксплуатации в условиях повышенных температур.

Подключение терморегулятора к плёночному «теплому полу»

Наконец, в третьем примере демонтрируется подключение терморегулятора к системе подогрева пола с инфракрасными пленочными элементами. Здесь есть отличия в установке термодатчика, а сам терморегулятор будет устанавливаться не на капитальную стену, а на жёсткую облицовку (МДФ-вагонку).

В примере показывается личный опыт работы автора этой статьи.

ИллюстрацияКраткое описание выполняемых операций
Для теплого пола в данном примере приобретено 3 погонных метра пленочного обогревателя «Теплоног» южнокорейского производства.
Удельная мощность – 220 Вт/м². то есть при ширине пленки 500 мм общая максимальная мощность всей системы подогрева поверхности пола составит всего 330 Вт.
Укладка будет вестись в небольшой комнате частного дома. Комната – бывшая детская. Бывшая потому, что дочка доросла до студенческого возраста.
Большего в данном случае и не требуется. «Тёплый пол» создаёшься исключительно для повышения уровня комфортности, а не взамен имеющейся водяной системы отопления.
Планируется разместить нагреватели двумя линиями.
Более длинная, двухметровая (поз.4) захватывает участок от входной двери через центр комнаты до письменного стола (поз.2).
Второй, метровый участок (поз.3) расположится вдоль кровати (поз.1).
После монтажа системы подогрева пол будет застилаться ламинатом.
Был проведен кабель питания от выделенного автомата, расположенного в соседнем помещении. Пришлось пробивать стену и снимать часть облицовки, чтобы пропустить провода.
Высокую полку на левой стене решено оставить – именно за ее облицовкой из МДФ-вагонки пройдет провод питания, а терморегулятор с параллельно подключённой розеткой разместится на участке, показанном синей стрелкой.
Пленочные обогреватели не предполагают подключения к заземлению, поэтому используются провода ПВС 2×1,5. При столь невысокой мощности нагревателей и с расчетом, что розетка предназначается для зарядки гаджетов, этого вполне достаточно.

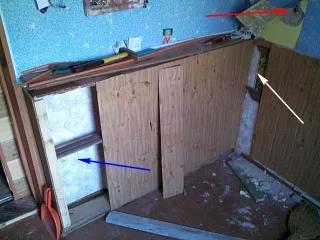

Для будущей установки терморегулятора и розетки здесь временно сняты две облицовочные панели – в них, после небольшой переделки, будут вырезаться окошки для установки подрозетников.
Тщательно выравненная листами ОСП поверхность пола застелена фольгированной подложкой из пенополиэтилена. Все стыки проклеены фольгированным скотчем.

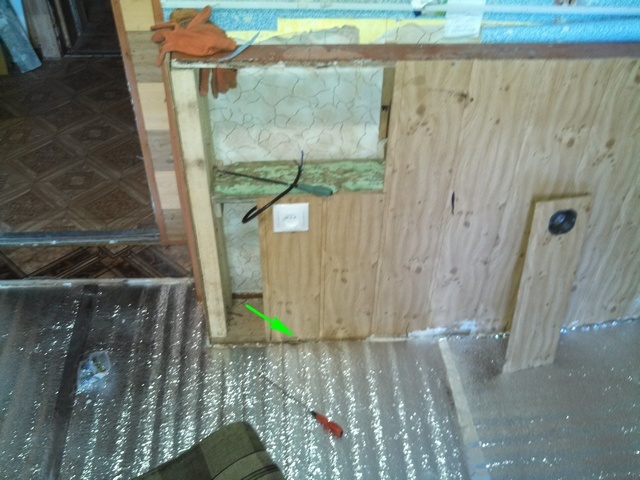

На иллюстрации хорошо виден участок, где будет устанавливаться терморегулятор. Панели облицовки укорочены – там будет обустраиваться небольшая ниша-полка. В панелях вырезаны окна и установлены подрозетники (как для гипсокартона – с прижимными лапками сзади).
Сразу установлена розетка, подключена к кабелю питания. От нее шлейфом идет отрезок кабеля, который будет подключаться к терморегулятору. Высота установки подрозетников в данном случае составила 450 мм, при допустимом минимуме в 400 мм.
Под панелью с розеткой вырезано небольшое арочное окошко (показано стрелкой) – через него пройдут провода «теплого пола» и термодатчика.

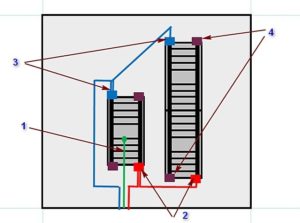

Коммутация нагревательных пленочных элементов будет осуществляется по такой схеме:
1 – термодатчик;
2 – точки подключения к шинам фазных проводов;
3 – точки подключения нулевых проводов;
4 – точки изоляции оставшихся незадействованными обрезанных окончаний шин.
Все провода нигде не пересекаются и сходятся в одной точке – должны пройти в вырезанное арочное окошко.

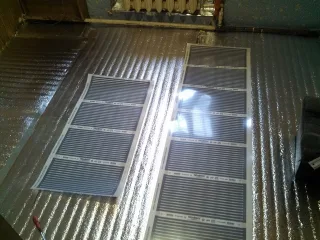

Нагревательная пленка разрезана на два фрагмента, которые уложены на предназначенные для них места.
«Медная» сторона шин должна смотреть вниз.
По длинным краям нагреватели зафиксированы к поверхности пола полосами строительного скотча.
В первую очередь проводится изоляция обрезанных концы шин, которые не будут задействованы в коммутации. Для этого используется специальные накладки на резинобитумной основе, которые шли в комплекте с пленкой.

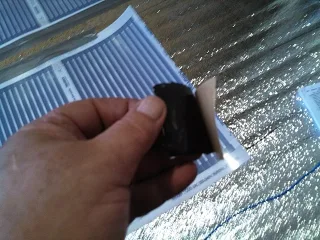

С одной стороны снимается защитная бумажная подложка…

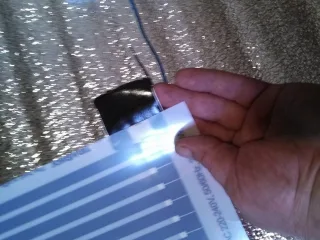

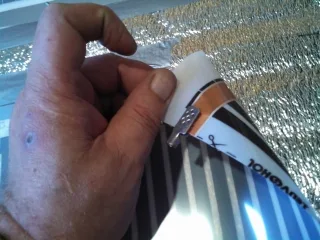

…затем изоляционная накладка наклеивается снизу на шину…
…перегибается и плотно обжимается.
И так - на всех четырех точках в соответствии со схемой.

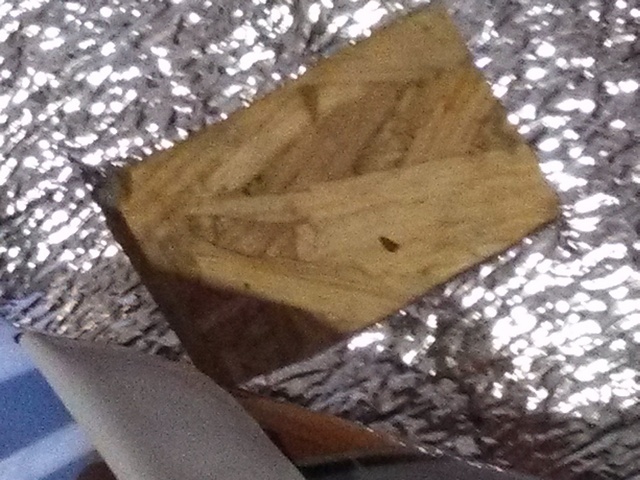

Чтобы места изоляции не выпирали вверх над поверхностью пленки, в фольгированной подложке вырезается аккуратное окошко ровно по контуру изоляционной накладки.
Далее, начинается коммутация питания плёночных нагревателей.
Для этого используются провода, также входящие в комплект «теплого пола».
В разрезы шин вставляются специальные клеммные контакты. Для этого можно немного раздвинуть щель между двумя слоями пленки отверткой.

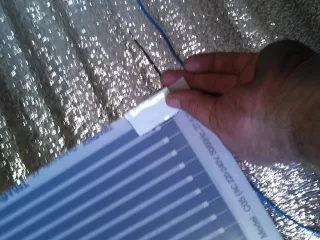

В эту прорезь вводится верхний лепесток контакта…
…а нижний сначала просто прижимается пальцем…

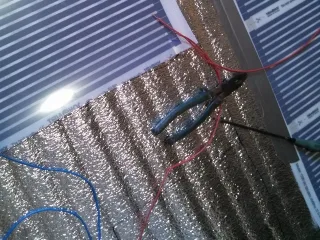

…а затем окончательно обжимается плоскогубцами.
И так – на всех точка, согласно схеме, где будут подключаться провода.
Затем к этим клеммам, опять же, строго по схеме, подключаются провода.

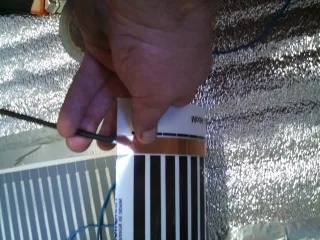

Их зачищенные от изоляции концы вводятся в клемму, а затем последовательно плоскогубцами обжимаются ее лепестки.

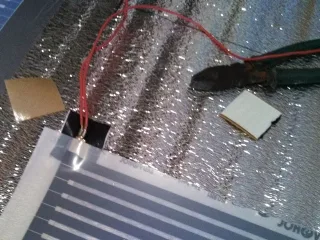

После обжатия клеммы она изолируется теми же резинобитумными накладками. Только одна наклеивается снизу, как показано на иллюстрации…
…а вторая встречно – сверху.
После тщательного обжатия получается аккуратный изоляционный «кокон».
Под него тоже вырезается окошко в фольгированной подложке.
Кроме того, чтобы «утопить» провод, под него вырезается канавка.
Аналогичным образом повторяются операции на всех точках подключения проводов, по схеме.
Пришло время установить термодатчик.

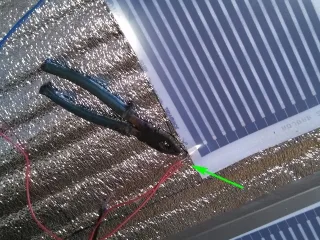

Он расположится по центру черной нагревательной полосы, прижатый к ней снизу (место показано стрелкой).
Надежная фиксация обеспечивается полоской армированного строительного скотча.
Для сигнального кабеля прорезается канавка в подложке, а для головки термодатчика даже пришлось сделать небольшое углубление в фанерном покрытии пола.
Коммутация нагревателей окончена, все провода сходятся одной точке – ныряют под облицовку.
И пленочные нагреватели окончательно по периметру, и все канавки с проложенными проводами «запечатываются» полосами строительного скотча.
Провода заведены за облицовку, и можно приступать к установке терморегулятора.
Провода используются многопроволочные, поэтому на всех зачищенных от изоляции концах были установлены обжимные клеммные наконечники.

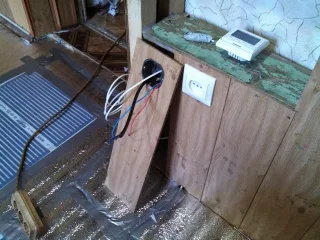

Провода пропущены через окошки, вырезанные в подрозетнике…

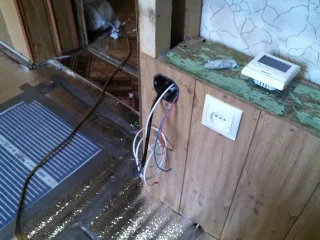

…а затем панель с подрозетником установлена на свое место и окончательно закреплена там.

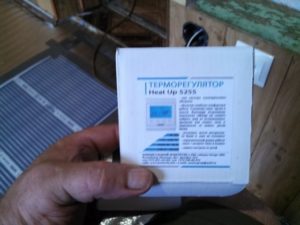

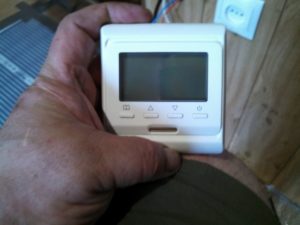

Устанавливаться будет вот такой терморегулятор, электронного типа с возможностью недельного программирования режимов работы «теплого пола».
Прежде всего, его нужно разобрать.
Сначала снимается облицовочная рамка – она крепится на защелках, и демонтировать ее несложно.

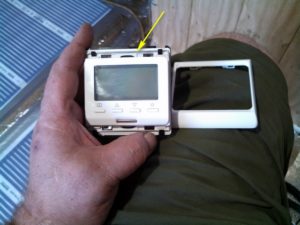

А сам терморегулятор необходимо снять с металлического суппорта. Он зафиксирован на нем подвижной металлической скобой – она хорошо видна на фотографии.
Эта скоба передвигается отверткой вверх и входит из заземления с суппортом.

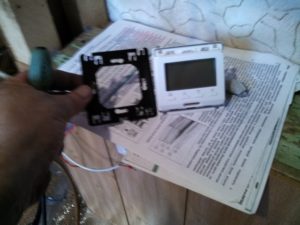

Суппорт и терморегулятор после разборки.
Суппорт сразу ставится на место – крепится саморезами к подрозетнику.
Провода пропущены через него.
Расположение клемм на терморегуляторе – ничего особенного, стандартная схема.
В первую очередь подключены контакты кабеля термодатчика.
Затем – провода нагрузки, то есть идущие от нагревательных пленочных элементов.
И, наконец, провода кабеля питания – их подключение просто не попало в кадр.

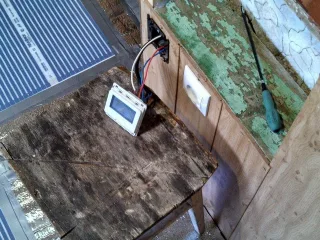

Перед окончательной установкой терморегулятора на место имеет смысл проверить работоспособность собранной системы.

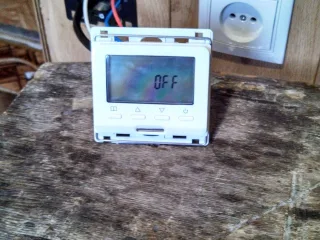

Для этого включается автомат, то есть подается питание, и на дисплее терморегулятора появилась надпись «Off» — выключено.
Пока все идет по плану.
Включается терморегулятор.
Но нагрев не начинается, так как работы выполнялись летом, в жаркую погоду, а заводские предустановки на приборе – 24 градуса. В правой же части экрана – реальные показатели температуры на термодатчике, и это больше 28 градусов.
Поэтому приходится для эксперимента временно выставить уровень нагрева в 33 градуса. И «теплый пол» срабатывает мгновенно – на индикаторе появляется значок нагрева (указан стрелкой), а босые ноги чувствуют быстрый подъем температуры на полу.
Все работает!
Можно выключать систему, на всякий случай – временно обесточить ее и окончательно устанавливать терморегулятор.

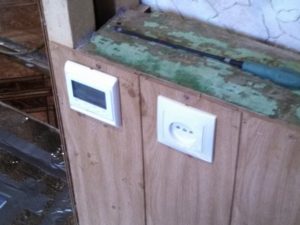

Установка его уже сложности не вызывает – он крепится к суппорту, а затем устанавливается декоративная рамка.
После этого питание этой линии было вновь включено. Терморегулятор до холодов будет в выключенном положении, а вот розетка вполне может использоваться по предназначению.

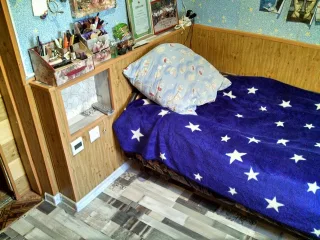

И, наконец, чтобы логически закончить этот пример, показано, что же в итоге получилось после настила ламината и окончательной отделки участка установки терморегулятора.

*  *  *  *  *  *  *

Итак, в публикации были подробно рассмотрены примеры установки терморегулятора электрического теплого пола. Из поля зрения выпали только моменты, связанные с точной настройкой и программированием таких приборов. Но это сделано намеренно,  чтобы не вносить путаницы. Просто у разных моделей могут быть свои особенности, и универсальных «рецептов» нет. Поэтому здесь придётся строго руководствоваться прилагаемой к терморегулятору инструкцией. Или же поискать более подробное описание выполняемых операций по программированию в интернете.

В качестве примера можно порекомендовать посмотреть подробную видеоинструкцию, выложенную на YouTube одним из пользователей. Кстати, демонстрируется точная настройка модели, практически полностью совпадающей с показанной в последнем примере установки.

Видео: Настройка программируемого терморегулятора серии Е51

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
