Как бы что ни говорили, но установку вытяжки на кухне следует считать обязательной задачей. Посудите сами. При отсутствии системы отвода или очистки поднимающихся от плиты или варочной поверхности испарений хозяева приобретают массу совершенно ненужных проблем. Беспрепятственно распространяющийся по помещению кухни пар уже сам по себе способен конденсироваться на стенах, потолке, предметах мебели – они постоянно будут влажными, что никак не идет им на пользу. Кроме того, в большинстве случаев этот пар содержит и жировую составляющую, которая обязательно проявится трудноудаляемыми пятнами. Долго ли прослужит отделка кухни в таких условиях? А если учесть, что далеко не всегда приготовление некоторых блюд сопровождается только приятными ароматами, и эти запахи стремятся распространиться по всей квартире…

Одним словом, все сомнения должны уйти прочь. Вытяжка – необходима!

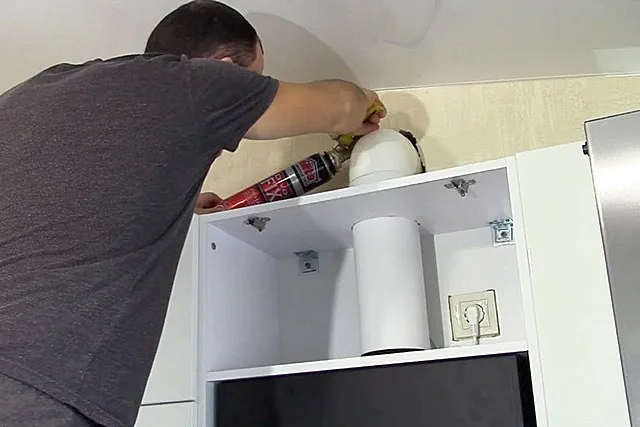

Как подключить вытяжку на кухне

Как подключить вытяжку на кухне

В ассортименте магазинов представлено очень много моделей вытяжек различных типов и размеров. Есть из чего выбрать для конкретной кухни, с учетом особенностей ее планировки и кухонной мебели. Да и установить этот прибор самостоятельно – по силам большинству хороших хозяев, умеющих пользоваться базовым набором домашних инструментов. А в помощь им будет настоящая публикация, в которой как раз и рассматривается пошагово, как подключить вытяжку на кухне своими руками.

Несколько слов о разновидностях кухонных вытяжек

Целью настоящей публикации не ставится рассмотрение всего разнообразия кухонных вытяжек и дача рекомендаций по выбору оптимальной модели. Однако, некоторые вопросы все же затронуть есть необходимость, так как онb напрямую влияют на сам процесс установки прибора.

Прежде всего, вытяжки следует разделить на две большие группы.

  • К первой можно отнести приборы, для которых термин «вытяжка» полностью соответствует принципу их работы. Действительно, функциональное предназначение таких моделей – это сбор всех поднимающихся от плиты испарений и отвод их за пределы кухни по специально подготовленным для этого каналам.

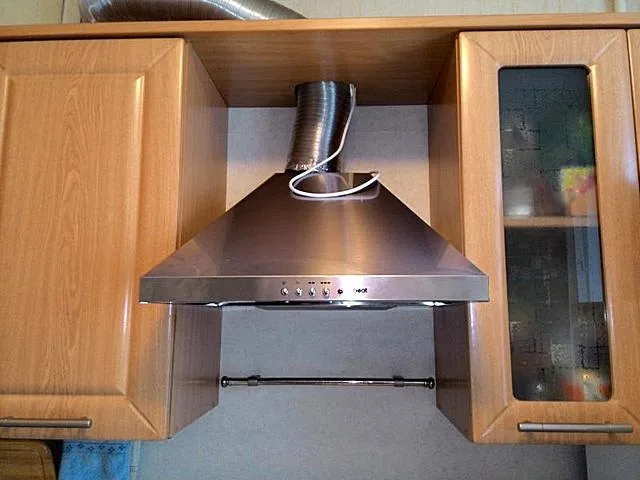

Кухонная вытяжка с отводом собранных испарений на улицу. Безусловно, больше возни с установкой, но зато затем в эксплуатации такие приборы и эффективнее, и не требуют серьезных дополнительных расходов.

Кухонная вытяжка с отводом собранных испарений на улицу. Безусловно, больше возни с установкой, но зато затем в эксплуатации такие приборы и эффективнее, и не требуют серьезных дополнительных расходов.

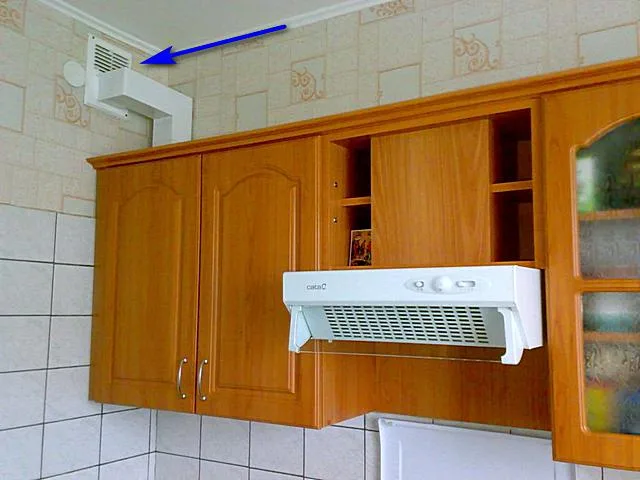

В качестве путей отвода собранных испарений может использоваться штатный вентиляционный канал (при соблюдении определенных условий) или специально проделанное отверстие в стене, ведущей непосредственно на улицу. От установленной вытяжки до вентиляционной отдушины или выхода на улицу прокладывается воздуховод из металлических или пластиковых труб или коробов.

Фильтрация воздуха до его поступления в систему воздуховодов все равно необходима – иначе каналы быстро зарастут жировыми наслоениями, на которые затем ложиться плотным трудноудаляемым «ковром» пыль. Кроме того, такой налет быстро покрывает и крыльчатку вентилятора. Но эта проблема легко решается наличием всего лишь фильтров-жироуловителей – металлических, подлежащих периодической промывке, или очень недорогих тканевых.

  • Вторая группа – это вытяжки, которые, по сути , не вытягивают испарения наружу, f принудительно пропускают их через каскад фильтров. Поднимающийся от плиты поток очищается от жира, возможной копоти, специальный фильтр нейтрализует запахи. А затем весь очищенный воздух в полном объёме обратно поступает в помещение кухни.

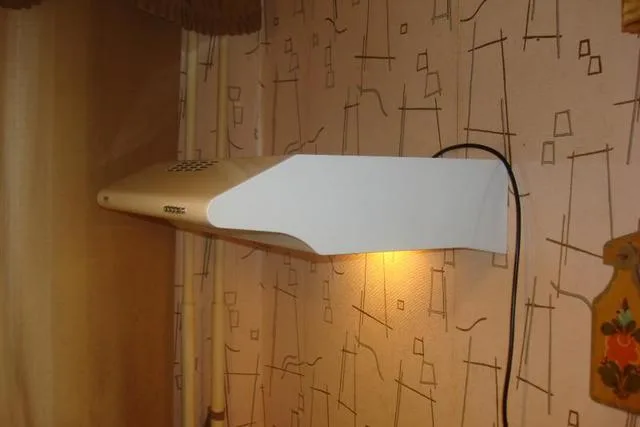

Вытяжка, работающая по принципу очистки принудительно прокачиваемого через нее воздуха. Установка вообще не вызывает проблем, но и эффективность все же ниже.

Вытяжка, работающая по принципу очистки принудительно прокачиваемого через нее воздуха. Установка вообще не вызывает проблем, но и эффективность все же ниже.

Понятно, что «инсталляция» такого прибора – значительно проще. Требуется лишь закрепление вытяжки на стене над плитой и включение в сеть питания. Но эффективность очистки воздуха в помещении кухни все же несравнимо ниже. Кроме того, придётся довольно часто приобретать и заменять фильтры – в противном случае использование такой вытяжки и вовсе теряет смысл.

Надо сказать, что такое разделение – весьма условно. Дело в том, что подавляющее большинство моделей кухонных вытяжек рассчитаны на работу в любом из указанных режимов. То есть все различие будет именно в вопросах установки прибора и оснащения его необходимым каскадом фильтров. Есть, конечно, модели, рассчитанные исключительно на отвод или на рециркуляцию, но это, скорее, исключение из общей тенденции. Так что схема подключения, по большому счету, зависит от желания хозяев кухни.

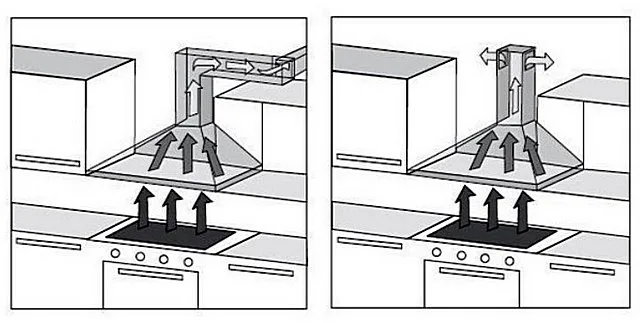

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха.

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха.

Различается вытяжки и особенностями установки.

  • Настенные модели, как уже понятно из названия, крепятся непосредственно к стене. Для их установки могут применяться штатные кронштейны или входящие в комплект монтажные панели c зацепами. Для многих вытяжек достаточно и вовсе выступающих от стены концов крепежа (дюбелей) со шляпками – на тыльной стороне прибора имеются обычные фигурные вырезы.

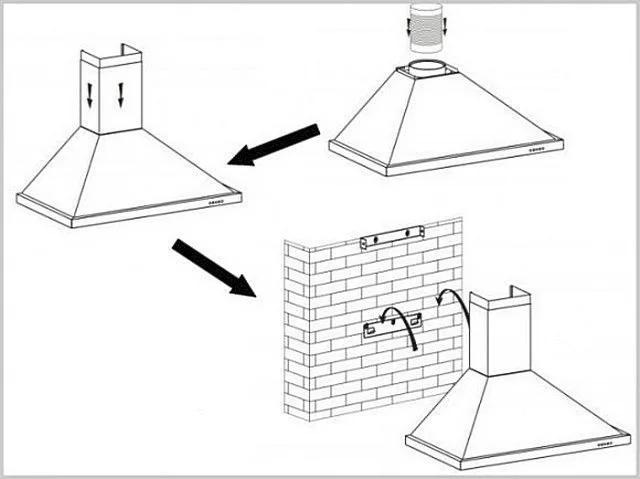

Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

К настенным моделям относятся практически все вытяжки купольного типа. Кстати, они могут различаться еще и местом установки – существуют модели, предназначенные специально для монтажа в углу, если именно там расположилась плита или варочная поверхность.

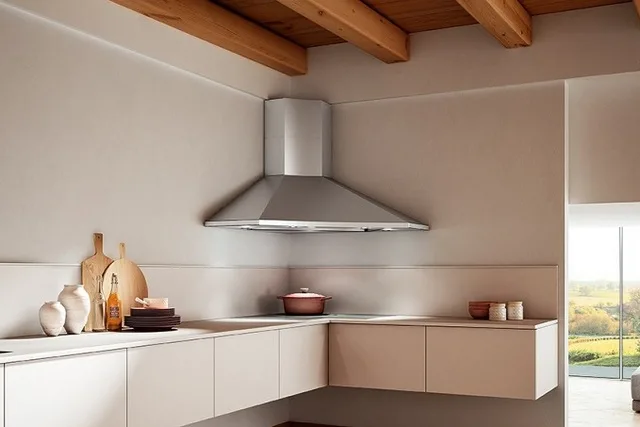

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию

  • Подвесные вытяжки крепятся к нижней плоскости расположенного над плитой шкафа или полки. Это обычно – небольшие по высоте и по массе модели. Для пропуска трубы воздуховода в днище шкафа или в полке придется вырезать соответствующее окно.

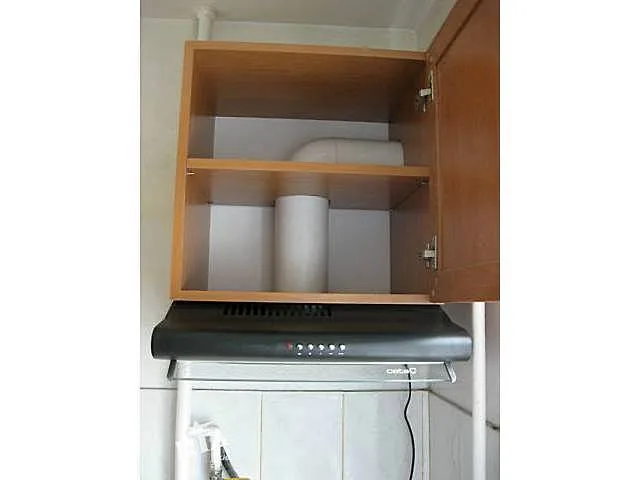

Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.

Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.

  • Встраиваемые вытяжки, понятно, предназначены специально для размещения внутри кухонной мебели, расположенной над плитой. Это может быть и специальный шкафчик, который приобретается одновременно с вытяжкой. Или же прибор подбирается к входящему в кухонный гарнитур шкафу, в котором как раз конструктивно и предусмотрена установка вытяжки. Ну и, наконец, умелые руки хорошего домашнего мастера вполне могут переделать обычный шкаф под установку такого прибора, или изготовить нужный «с нуля» самостоятельно.

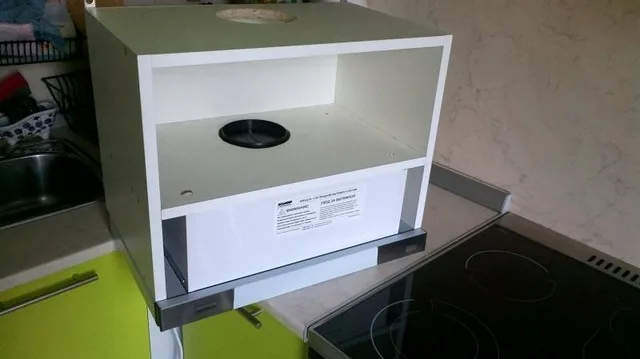

Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.

Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.

  • Наконец, в просторных кухнях с нестандартным расположением мебели и оборудования могут применяться и вытяжки островного типа. Их крепление осуществляется к потолочной поверхности с помощью специальных приспособлений. Ввиду того что такие приборы встретишь нечасто, в дальнейшем по ходу этой публикации они рассматриваться не будут.

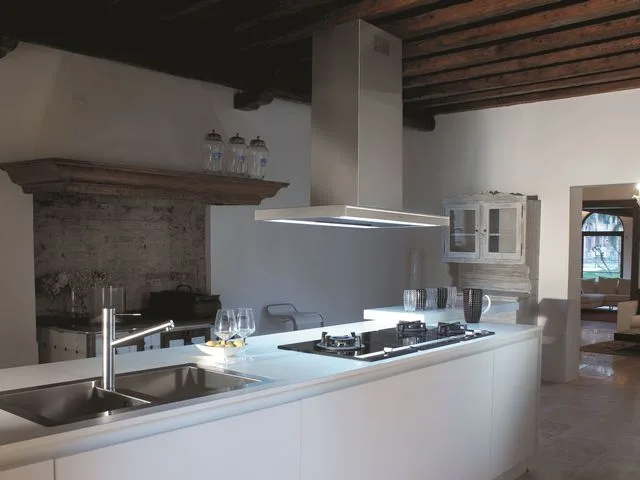

Островная вытяжка крепится к потолочной поверхности кухни.

Островная вытяжка крепится к потолочной поверхности кухни.

В любом случае, к приобретаемой новой вытяжке обязательно будет прикладываться инструкция по ее монтажу, которой и следует придерживаться. Некоторые производители прикладывают к инструкции и специальный шаблон, который позволяет свести к минимуму вероятность ошибки при проведении разметки.

Несколько важных требований к установке кухонной вытяжки

И при выборе, и при установке прибора всегда необходимо держать в голове ряд важных нюансов.

  • Прежде всего, вытяжка для кухни должна приобретаться не только и не столько по соображениям компактности или подходящего к общему оформлению внешнего вида. Чтобы прибор справлялся со своей главной задачей, он должен обладать требуемой производительностью.

Обычно исходят из расчета десятикратного воздухообмена. То есть объем (определить его несложно обычным перемножением длины, ширины и высоты помещения) кухни следует умножить на десять – именно такой массив воздуха вытяжка должна быть способной перекачать в течение часа.

Чтобы исключить неожиданности, связанные, например, с резким перепадом давления в вентиляционной шахте или с засорением воздуховодных каналов с нарушением из проходимости, лучше это коэффициент брать не 10, а даже 12÷13. Путь будет небольшой эксплуатационный запас.

  • Следует заранее обследовать и оценить место планируемой установки прибора. Если предполагается крепление к стене, то должно быть для этого достаточно места. Ну а сама стена, понятное дело, быть достаточно прочной, обладающей должной несущей способностью, чтобы выдержать нагрузку от навешиваемого прибора.
  • Очень частое явление – вдоль стены к плите опускается металлическая труба газопровода. Самостоятельно изменять ее положение – категорически запрещается, а вызов мастеров для переделки может потребовать немало дополнительных затрат. Выход – монтаж вытяжки с небольшим отступом от стены, но для этого придётся продумать специальные кронштейны или крепления или же фиксировать на поверхности стены прокладку, например, деревянный брус.

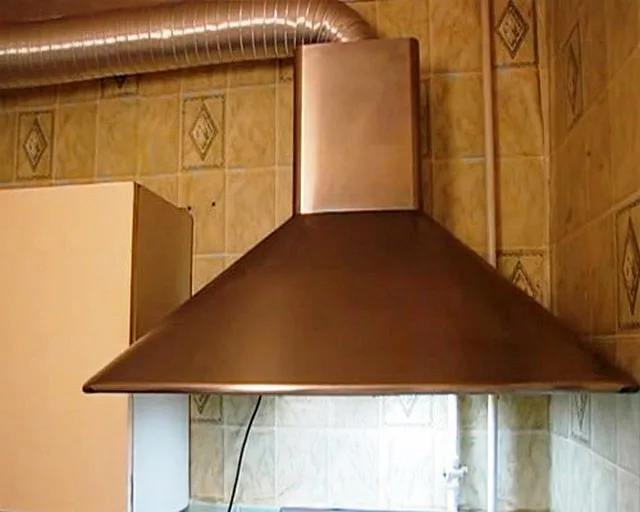

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.

  • Высота установки вытяжки тоже должна подчиняться определенным правилам. Понятно, что на первое место должны выступать вопросы безопасности эксплуатации прибора. Поэтому вытяжку запрещено располагать ближе 700 мм от газовой плиты и 600 – от электрической. Должен учитываться и рост хозяев – так, чтобы о прибор не биться головой при приготовлении пищи. Но излишне «задирать» высоту установки тоже не рекомендуется – это негативно сказывается на эффективности отвода и фильтрации поднимающихся испарений. Оптимальной видится высота от 750 до 850 мм.

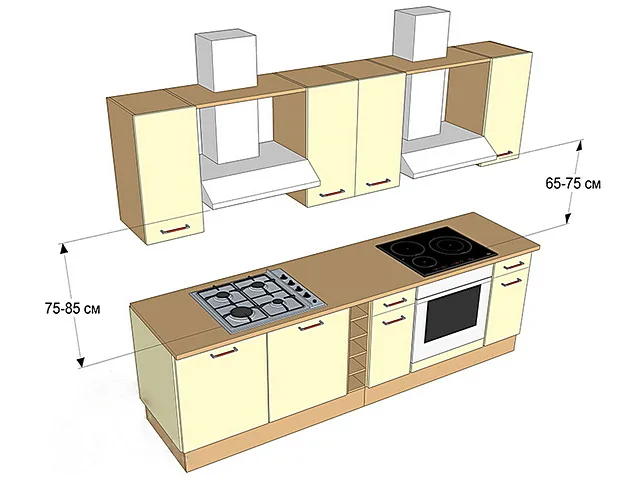

Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Есть, правда, и исключения из правил. Так, некоторые современные вытяжки с рабочей поверхностью, расположенной под углом к горизонту, допускается располагать несколько ниже. Но это обязательно оговаривается производителем в инструкции по эксплуатации конкретной модели.

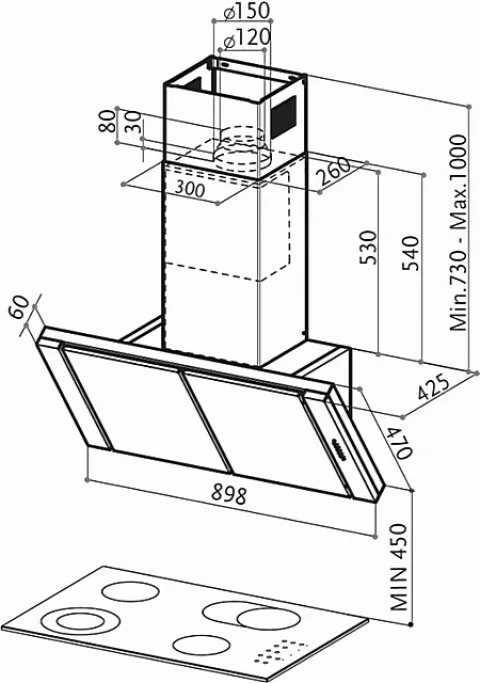

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения. Их и следует придерживаться при монтаже.

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения. Их и следует придерживаться при монтаже.

Кстати, при приобретении вытяжки подобного типа следует обращать внимание еще на одно обстоятельство. Некоторые модели рассчитаны на работу исключительно с электрическими плитами. То есть использование их в «тандеме» с газовым оборудованием – категорически запрещено.

  • Опять же, исходя из соображений эффективности работы вытяжки, следует приобретать модель, размеры которой (имеется в виду площадь приемного «экрана») во всяком случае не меньше размеров плиты. Причем, чем выше планируется установка вытяжки над плитой (с учетом, например, роста хозяев), тем больше должны быть и размеры рабочей поверхности, иначе испарения могут распространяться по кухне, обтекая прибор по краям.
Пример подбора размеров рабочей плоскости вытяжки в зависимости от размеров плиты и высоты установки. Ну а высота, понятно, часто зависит от роста хозяев.

Пример подбора размеров рабочей плоскости вытяжки в зависимости от размеров плиты и высоты установки. Ну а высота, понятно, часто зависит от роста хозяев.

Схема выше представлена в качестве примера. А так, если планировать расположение и оптимальные размеры рабочей поверхности вытяжки, можно исходить из следующей рекомендации. Схематично она показана на иллюстрации ниже.

Оптимальные размеры кухонной вытяжки относительно размеров плиты, над которой она расположена

Оптимальные размеры кухонной вытяжки относительно размеров плиты, над которой она расположена

Границы вытяжки должны быть шире плиты, и быть не меньше ширины, ограниченной условными линиями, проведёнными через границы плиты, расходящимися наружу под углом 10 градусов от вертикали. Для электрических плит можно ограничиться углом в 7 градусов. Объясняется это тем, что вытяжка над газовой плитой должна улавливать и отводить не только испарения, возникающие при приготовлении пищи, но еще и продукты сгорания топлива. То есть задача у нее более ответственная.

Цены на встраиваемые вытяжки MAUNFELD

Встраиваемая вытяжка MAUNFELD

Подобную графическую схему для своих условий несложно в масштабе изобразить самостоятельно, а потом сопоставить желательную высоту монтажа вытяжки и рекомендуемую для такого расположения ее ширину. Или же провести математический расчет, вспомнив элементарные геометрические формулы.

Этот расчет реализован в предлагаемом м онлайн-калькуляторе:

Калькулятор расчета оптимальной ширины кухонной вытяжки

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ РЕКОМЕНДУЕМУЮ ШИРИНУ РАБОЧЕЙ ПОВЕРХНОСТИ ВЫТЯЖКИ»
Ширина плиты, мм
Тип плиты
Ориентировочная высота расположения вытяжки над плитой, мм (с учетом роста хозяев или других особенностей помещения)

Полученное значение остается округлить, привести к стандартным размерам вытяжек в выбранной модельной линейке.

Понятно, что установка прибора с размерами, соответствующими такому расчету, является рекомендательной, и далеко не всегда условия кухни позволяют это сделать. Но если имеется такая возможность, то не следует ею пренебрегать – эффективность работы вытяжки будет значительно выше.

  • Если планируется прокладка воздуховодов, то следует заранее спланировать их конфигурацию. Недопустимо перенасыщать этот канал поворотами – каждое изменение направления может дать потерю до 10% от заявленной производительности вытяжки. Обычно исходят из того, что максимальное число поворотов на 90 градусов – три. Естественно, полностью исключается изменение направления с понижением. Да и слишком длинных горизонтальных участков тоже стараются по возможности избегать.

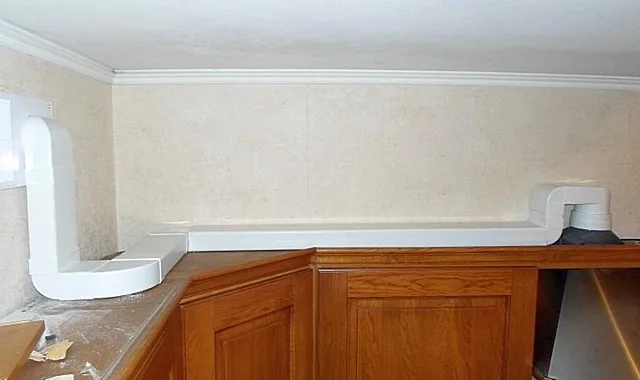

Такое решение никак нельзя назвать удачным. Если от длинных горизонтальных участков в данной ситуации, скорее всего, никуда не деться, то «петля» с изменением направления потока вниз выглядит явно лишней. Потеря производительности будет очень чувствительной.

Такое решение никак нельзя назвать удачным. Если от длинных горизонтальных участков в данной ситуации, скорее всего, никуда не деться, то «петля» с изменением направления потока вниз выглядит явно лишней. Потеря производительности будет очень чувствительной.

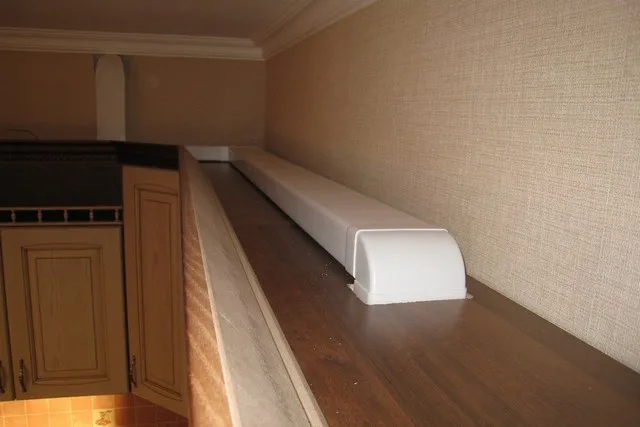

Схожая исходная ситуация, но подход уже – совершенно иной.

Схожая исходная ситуация, но подход уже – совершенно иной.

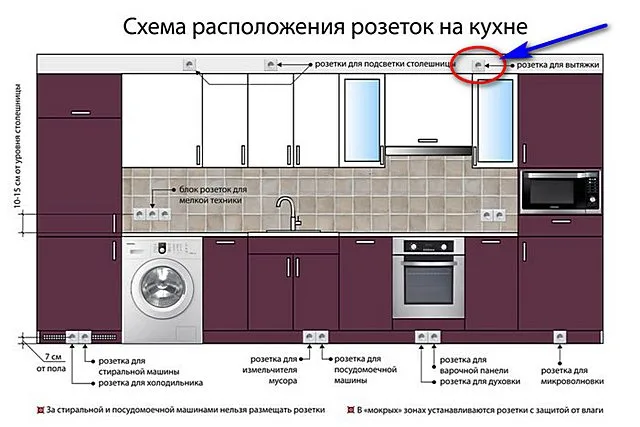

  • Следует заранее продумать и способ подключения вытяжки к сети электропитания. Чаще всего для этого достаточно обычной розетки с заземляющим контактом. Эти приборы никак нельзя отнести к очень энергозатратным – потребляемая мощность обычно в пределах 250 – 400 Вт, редко доходит до 500 Вт. То есть нет никакого смысла прокладывать выделенную линию с установкой собственного автоматического выключателя. А саму розетку несложно скрыть с глаз, заместив ее над кухонным шкафчиком. Главное, чтобы она не приходилась на открытое пространство над плитой.

Вот, по сути, и все основные требования, которые следует учесть при подготовке к установке прибора.

Проведение монтажных работ.

Следует сразу сказать, что какого-то единого «рецепта» по установке кухонных вытяжек – попросту не существует. Широкое разнообразие моделей и исходных условий установки предполагает и различный подход к проведению монтажных работ, который, в свою очередь, иногда требует креативности мышления и нестандартных решений. Кроме того, любой производитель дает и свои рекомендации по установке приборов. Но все же общий алгоритм прослеживается, и вот как раз с ним и стоит ознакомиться.

Какие инструменты и материалы потребуются?

Итак, приобретена вытяжка, выбранная в соответствии с рекомендациями, вместе с необходимыми комплектующими. Определено место ее установки. Пришла пора подготовить необходимые инструменты, принадлежности и материалы.

  • Работа начнется с точной разметки, поэтому для этого потребуется специальный инструмент. Прежде всего – это уровень (обычный строительный или лазерный – что есть в распоряжении хозяина), без которого не выставить точно вертикальность и горизонтальность установки прибора. Кроме того, используется линейка и угольник, рулетка или складной метр, карандаш или маркер.
  • Если предполагается крепление вытяжки к стене, то необходим инструмент для проделывания отверстий под крепеж. То есть перфоратор или дрель с ударной функцией. В ряде случаев, например, если стена деревянная, будет вполне достаточно и шуруповерта.
  • Для работы с крепежом, в зависимости от его типа, необходимы наборы отвёрток или гаечных ключей.
  • Если предстоят столярные работы (например, встраивание вытяжки в шкафчик или же самостоятельное изготовление шкафчика, то необходим соответствующий инструмент – лобзик, ножовка, если есть – ручной фрезер.
  • Ножовка может потребоваться и для резки пластиковых труб или коробов воздуховода.
  • Для герметизации стыков иногда приходится прибегать к использованию силиконового герметика.
  • Готовятся крепежные детали – в зависимости от модели вытяжки и особенностей ее установки. Это могут быть дюбели, шпильки, винты, саморезы и другое. Нередко крепеж поставляется в комплекте с вытяжкой. Правда, случается и так, что эти детали по своему качеству не выдерживают никакой критики, и приходится приобретать более надежные.
  • Корпуса вытяжек и входящих в их комплект декоративных коробов для воздуховодов изготавливаются чаще всего из тонкого листового металла. И их края зачастую бывают довольно острыми, способными наносить глубокие порезы на руках мастера. Это же, кстати, касается и алюминиевых гофрированных труб, которые очень широко используются для создания каналов отвода воздуха. Так что работу лучше проводить, защитив руки перчатками.

Перед началом монтажа следует еще раз внимательно ознакомится с прилагаемой к вытяжке инструкцией по ее установке и эксплуатации. Возможно, что-то было упущено из виду. Кроме того, нелишним будет убедиться в исправности прибора. Безусловно, она проверялась в магазине при приобретении. Но все же бывает всякое. Чтобы не пришлось снимать уже установленный агрегат, который вдруг, ни с того ни с сего, отказался работать, лучше проверить заранее. Еще есть возможность предъявить претензии продавцу товара.

Если все в норме, можно переходить к процессу установки.

Далее будет рассмотрено несколько вариантов монтажа, от простейшего и далее – по нарастанию сложности.

Установка простой вытяжки, работающей по принципу рециркуляции воздуха.

Даже если у вас и более сложная модель, рассчитанная на отвод воздуха наружу – не спешите пропускать этот раздел статьи. Процесс крепления вытяжек к стене принципиально не отличается. Могут быть, безусловно, нюансы, касающиеся конкретной модели – но они всегда оговорены в инструкции производителя.

  • Итак, монтаж настенных вытяжек всегда начинают с разметки. И первой необходимо отбить строго вертикальную осевую линию, которая должна приходиться ровно по центру плиты. Все дальнейшие построения обычно ведутся от нее – это позволяет исключить ненужное смещение вытяжки относительно варочной поверхности.
  • Следующим шагом необходимо прочертить горизонтальную линию, которая обозначит расположение рабочей поверхности вытяжки, расположенной на требуемой высоте от плиты. Безусловно, отбивка этих опорных вертикальной и горизонтальной линий должна проводиться строго по уровню.
  • Далее, необходимо наметить центры отверстий под крепежные детали. Выполняется это в строгом соответствии с чертежом, имеющимся в инструкции по установке. К чести некоторых производителей, они прикладывают к инструкции полномасштабный бумажный шаблон, который достаточно приложить к стене по  нанесенным опорным линиям, а затем безошибочно наметить центры отверстий для последующего бурения.

В принципе, такой шаблон можно сделать и самому, используя, например, кусок упаковочного картона. Это будет намного удобнее, чем производить построения на стене, рискуя совершить ошибку.

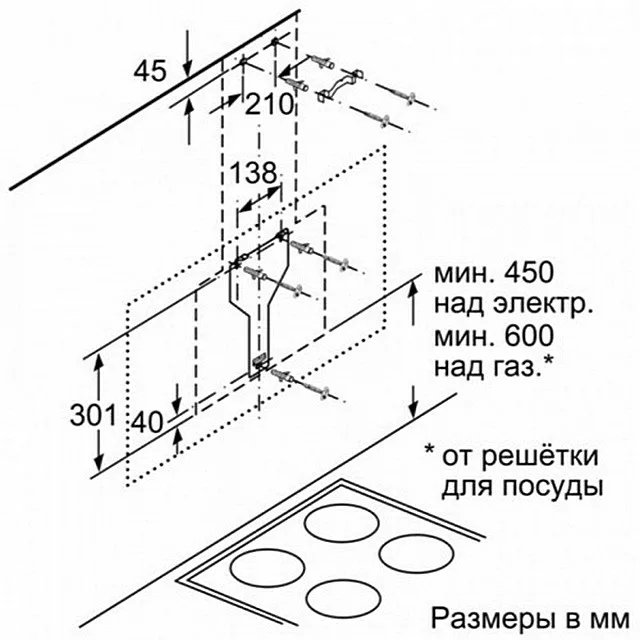

Пример чертежа, прикладываемого к инструкции по монтажу вытяжки

Пример чертежа, прикладываемого к инструкции по монтажу вытяжки

  • В намеченных местах сверлятся (бурятся) отверстия требуемого диаметра. В них, в зависимости от применяемого крепежа, вкладываются пластиковые дюбель-пробки или металлические анкеры.
  • Далее, устанавливаются сами крепежные детали. Это могут быть специальные кронштейны, монтажные площадки или даже просто саморезы или винты с широкой шляпкой – все это подробно расписано в инструкции.

При проведении установки недопустимо самовольно уменьшать количество точек крепления вытяжки. Нельзя применять крепежные детали с меньшей несущей способностью, чем указано в инструкции.

  • По сути, после этого можно повесить сам прибор, проверить надежность его крепления. Он должен быть установлен плотно, без люфта, иначе вибрация (а от нее никуда не деться, раз имеется электропривод) может сделать свое «черное дело». Прибор разболтается, начнет дребезжать или грохотать при работе.

Можно подключить вытяжку к сети и проверить ее работу. После этого останется только установить необходимый комплект фильтров для очистки воздуха – и задачу можно считать выполненной.

Дополнительные хлопоты может принести проходящая через место установки прибора газовая труба. Убрать ее самостоятельно – не получится, значит, остается выполнять монтаж вытяжки с небольшим выносом от стены.

Поступают по-разному. Один из распространенных способов – это применение дюбелей с выступающей резьбовой шпилькой. Они вначале вкручиваются в забитые в отверстия пробки. Затем на них наживляются гайки, которые зададут величину выноса вытяжки от стены, так, чтобы оставался проход для газового стояка. Затем одеваются шайбы, на шпильки вешается сам прибор (или, как вариант, монтажная площадка для его подвеса), а затем все это фиксируется затяжкой второй гайки (также с шайбой или гровером).

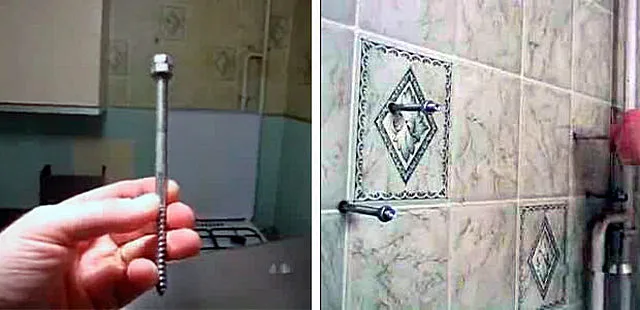

Обеспечить вынос подвешиваемой вытяжки от стены можно с помощью вот таких дюбелей со шпилечной рабочей частью

Обеспечить вынос подвешиваемой вытяжки от стены можно с помощью вот таких дюбелей со шпилечной рабочей частью

По мнению автора этих строк, способ – не совсем удачный. Такие «точечные» крепления, без плотного прилегания корпуса вытяжки к поверхности, могут сказаться на повышенной шумности работы прибора. Кроме того, между стеной и вытяжкой остается широкая щель, куда способны проникать поднимающиеся от плиты испарения.

Иногда домашние мастера изготавливают из металлического профиля специальные каркасы (сварные или сборные), позволяющие подвесить вытяжку на удалении от стены. У себя в такой ситуации я делал иначе.

К стене были закреплены отрезки бруса сечением 50×50 мм. Нижний – на уровне нижнего края вытяжки, верхний – на уровне штатных крепежных отверстий. В брусках были вырезаны пазы, в которые отлично уложилась труба, обернутая полоской толстого (2 мм) эластичного двухстороннего скотча.

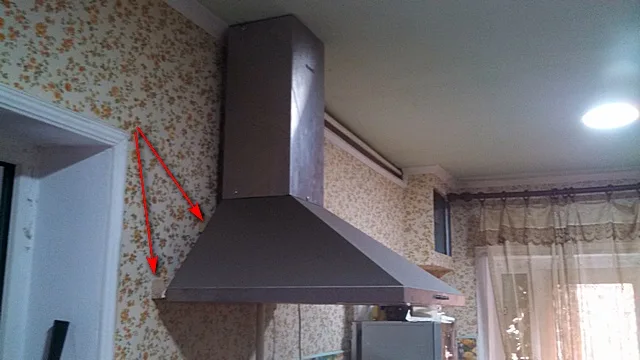

Вытяжка опирается на два бруса, закрепленные на стене. По брусу приклеена демпферная лента, которая практически полностью решила проблему мелкой вибрации.

Вытяжка опирается на два бруса, закрепленные на стене. По брусу приклеена демпферная лента, которая практически полностью решила проблему мелкой вибрации.

Дополнительно в нижней части вытяжки были просверлены через металл два отверстия, через которые корпус прижат к нижнему брусу парой саморезов. Стабильной установки получилась отличная – вибрация пресечена в корне. Вдоль стены нет просвета – он закрыт брусом. А чтобы древесина не впитывала в себя испарений, брус снизу заклеен полоской фольгированного скотча – его при загрязнении несложно просто заменить на новый отрезок.

Сразу остановимся на вопросе монтажа верхней надстройки – декоративного короба. Он может устанавливаться на многих открыто расположенных вытяжках. Если прибор работает по принципу рециркуляции, то воздушный поток просто выбрасывается через щелевидные отверстия в районе потолка. В приборах, функционирующих по принципу отвода собранных испарений, этот кожух хорошо маскирует воздуховод.

Некоторые кожухи требуют собственного крепления к стене. Но чаще предусмотрено соединение с корпусом прибора и дополнительной фиксацией к потолочной поверхности или к стене в верхней части короба, который, в свою очередь, часто имеет телескопическую конструкцию.

Но в моем случае после такой штатной установки при работе прибора появился сначала небольшой шум, а при резонансе – довольно неприятный дребезг. Причина выяснилась просто – даже легкое прижатие пальцем нижней части короба на фасадной стороне в месте его крепления к вытяжке шум сразу устраняло. То есть двух штатных саморезов, крепящих кожух к пластиковому выступу корпуса вытяжки, оказалось недостаточно.

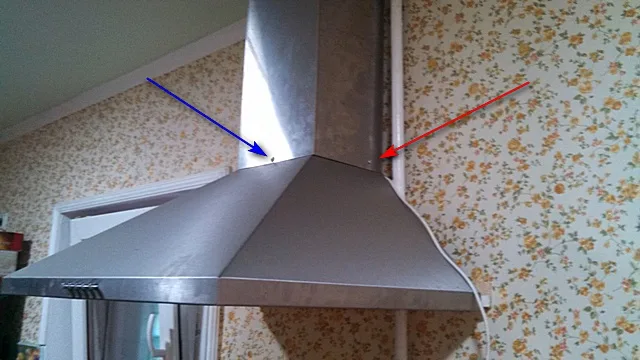

Двух штатных саморезов (красная стрелка), обеспечивающих крепление верхнего декоративного короба к корпусу вытяжки оказалось недостаточно. Дополнительный саморез (синяя стрелка), установленный с фронтальной части, устранил явление вибрационного шума.

Двух штатных саморезов (красная стрелка), обеспечивающих крепление верхнего декоративного короба к корпусу вытяжки оказалось недостаточно. Дополнительный саморез (синяя стрелка), установленный с фронтальной части, устранил явление вибрационного шума.

Проблема решилось постановкой еще одно самореза с лицевой стороны. Было просверлено аккуратное сквозное отверстие 3 мм через тонкую нержавейку кожуха и пластик посадочного гнезда. Вкручен саморез с широкой пресс-головкой, который не испортил внешнего вида, но сразу устранил проблему вибрационного шума. Дополнительно по пластиковому бортику посадочного гнезда была приклеена полоска эластичного скотча.

В принципе, по монтажу открыто расположенных вытяжек рассказывать больше и нечего. Если они работают на отвод воздуха, то к ним просто присоединяется система труб, ведущих к вентиляционной отдушине или к прорезанному в стене окну наружу. Но об этом – несколько позднее.

Встраивание вытяжки в шкаф

Эта задача бывает уже посложнее. Впрочем, многое зависит от исходных условий. Возможны несколько вариантов.

  • Самый простой вариант – когда либо вытяжка комплектуется специальным шкафчиком для встраивания, либо ее модель подбиралась к кухонному гарнитуру, в котором имеется специальный шкаф, предназначенный именно для таких целей. Тем более что кухонную мебель сейчас очень многие предпочитают приобретать на заказ, то есть она сразу изготавливается по индивидуальным проектам с учетом всех пожеланий хозяев.

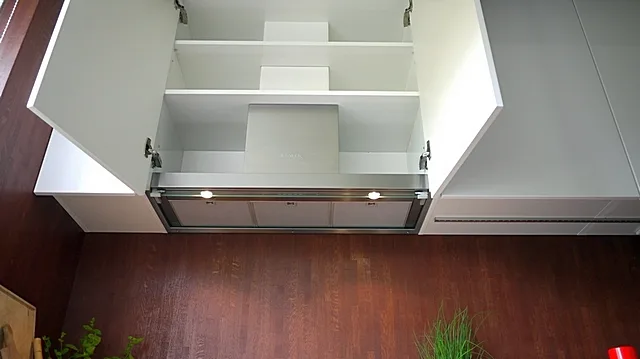

Вытяжка идеально встала в специально предназначенный для ее скрытой установки шкаф.

Вытяжка идеально встала в специально предназначенный для ее скрытой установки шкаф.

При установке таких «комплексов» и думать-то особо не нужно – все уже подогнано, предусмотрены все необходимые крепежные элементы, имеются каналы для пропуска воздуховода. То есть все в основном сводится к правильному позиционированию самого шкафа на стене над плитой.

  • Опытные домашние мастера часто берутся за самостоятельное изготовление подобных шкафов. Тоже вариант, но если нет соответствующих навыков столярных работ и умения самостоятельно спроектировать мебель — то лучше не браться.
  • Наконец, можно несколько реконструировать имеющийся кухонный шкаф под приобретенную вытяжку. Вариантов здесь может быть очень много. С одним из них можно познакомить читателя – ниже приведена инструкция-таблица, в которой все расписано пошагово. Понятно, что и сам шкаф, и вытяжка могут быть других моделей, но важен принцип подхода к делу.

ИллюстрацияКраткое описание выполняемых операций
Вот в этот шкафчик требуется установить встраиваемую вытяжку.
Причем, ее рабочая панель должна быть значительно выше – на уровне нижней полки этого шкафа. Понятно, что полку придется переносить.
А кроме того, внутри шкафчика должен пройти воздухопровод – собранные испарения будут вытягиваться в вентиляционный канал.
Прежде всего, для последующей работы шкафчик необходимо снять.
Шкаф соединен с соседними модулями с помощью винтов-стяжек, по две с каждой их сторон. Эти винты выкручиваются отвёрткой…
…затем вынимаются из гнезд…
…после чего шкаф аккуратно вынимается наружу.
Производится предварительная примерка – на какую высоту необходимо переместить нижнюю полку, чтобы затем к ней закрепить снизу вытяжку. Так, чтобы края рабочей панели плотно прилегли к боковым стенкам шкафа, без зазора.
Чтобы снять полку, от нее вначале необходимо открепить заднюю стенку из листа ДВП.

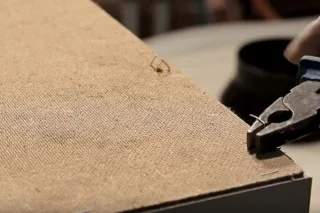

Стенка прибита скобками, которые вначале поддеваются вверх жалом отвертки…
…а затем окончательно вытаскиваются плоскогубцами.
Полка соединена с боковыми стенками евровинтами-конфирматами, по две штуки с каждой стороны.
С помощью специального ключа-шестигранника конфирматы поочередно выкручиваются и достаются из своих гнезд.
После этого полка легко извлекается из общей конструкции шкафчика.
К этой полке и будет крепиться вытяжка. Но плотному прилеганию мешает выступающий патрубок воздуховода.
Кроме того, обязательно нужен канал для отвода собранных вытяжкой испарений. То есть в полке придется вырезать окно.
Производится разметка…
…а затем по намеченным линиям с помощью электрического лобзика вырезается окно.
Его форма хорошо показана на иллюстрации.
С помощью обычного электролобзика выполнить идеальный рез, наверное, невозможно.
Может быть, кого-то устраивает и такое качество окошка, но хороший хозяин все же облагородит свое творение.
Чтобы придать вырезу аккуратный вид, на него можно наклеить торцевой мебельный ПВХ-профиль, которые скроет все мелкие сколы и сделает поверхность ровной и гладкой.
В качестве клея лучше всего использовать «жидкие гвозди». Состав наносится по торцу врезанного окошка тонкой извилистой линией.
Удобно, если используется гибкий профиль. Но если его найти не удалось, то подойдет и жесткий.
Придать ему необходимую эластичность можно, разогрев с помощью строительного фена.
Разогретый профиль легко изгибается, а затем вставляется по контуру вырезанного окошка.
Если это необходимо, то «помочь» ему встать на место можно легким простукиванием с помощью резинового или деревянного молотка-киянки.
После того как профиль полностью встал на место, необходимо сразу же ветошью подобрать все выступившие излишки клея, пока они не схватились.
На время просыхания клея профиль стоит дополнительно зафиксировать полосками малярного скотча.
А оставшиеся лишними выступающие концы профиля аккуратно срезаются ножовкой по металлу.
Следующая операция – очень ответственная. Необходимо разметить центры отверстий под конфирматы на месте будущего расположения полки с учетом ее подъема на нужную высоту.
Стало быть, расстояние от краев боковых стенок должно быть выдержано точно таким же, как на старом месте, а вверх делается перенос ровно на величину подъема полки.
Центры отверстий после разметки можно слегка накернить, чтобы не ошибиться при дальнейшем сверлении.
Производится сверление отверстий под конфирматы на новых местах.
Для этого лучше всего использовать специальное сверло-фрезу именно для этих целей – она не только сверлит отверстие нужного диаметра, но и выбирает гнездо под утолщенный участок около головки конфирмата.
На этой иллюстрации хорошо показано, как сместились отверстия под конфирматы.
Нижняя полка устанавливается на свое новое место.
Производится ее закрепление конфирматами через новые отверстия в стенках в старые отверстия полки.
И затем остается только вновь пристрелить к торцу полки спеплером заднюю стенку из ДВП.
Для этого, чтобы не ошибиться и не промахнуться, лучше всего карандашом провести линию, приходящуюся на центр толщины полки.
Вот теперь можно примерить по месту и саму вытяжку – как она садится в приготовленное для нее «гнездо»…
…и колпак-переходник, надеваемый сверху – для последующего подсоединения гофрированной трубы.
С нижней полкой закончили.
Но теперь надо прорезать окошки ив двух оставшихся полках – для пропуска через них гофрированной трубы.
Демонтаж полок с их доработкой проводится поочередно – сначала разбираются с одной, и только после ее установки на место берутся за вторую. Это делается для того, чтобы не нарушать общую целостность и прочность конструкции шкафа.
Демонтаж, вырезание отверстий, наклеивание кромочного профиля и обратная установка полок – ничем принципиально не отличаются от того, что было рассмотрено выше.
Разница лишь в том, что полки обратно устанавливаются на свои старые места, без переноса.
Ну еще и в том, что мастер в данном случае предпочел сделать для прохода трубы окошки в форме круга.
Шкафчик можно устанавливать на его место в гарнитуре.
Тщательно выравниваются края по вертикали и горизонтали с соседними шкафами.
После того как положение шкафа точно выставлено, его можно временно зафиксировать с помощью нескольких струбцин….
…ну а затем – вставить на свои места и затянуть отвёрткой винты-стяжки.
Вот теперь уже вполне можно установить вытяжку на место.
Она заводится снизу.
Кабель питания пропущен через вырезанное окно – он будет идти вверх к расположенной над шкафами розетке.
После установки вытяжки на место ее можно временно закрепить двумя струбцинами, как показано на иллюстрации.
Понятно, что струбцины сильно не затягиваются, чтобы не повредить (не промять) корпус рабочей панели вытяжки.
После этого можно окончательно крепить вытяжку к полке саморезами снизу, через отверстия, имеющиеся в верхней стенке корпуса прибора.
Для этой операции лучше всего воспользоваться шуруповертом.
Это, так сказать, взгляд изнутри — процесс вкручивания самореза.
Оптимальный крепеж для этих целей – саморезы по дереву с пресс-шайбой, длиной 19 мм (длиннее нельзя, иначе они прошьют полку насквозь).
Для надежной фиксации вытяжки на полке будет вполне достаточно четырех таких саморезов.
Вытяжка установлена – можно проводить окончательную ее сборку.
Ставится на место и закрепляется панель с двумя светодиодными светильниками. Подключается к ней ее провод питания.
После этого – крепятся в своих штатных гнездах два сетчатых фильтра-жироулавливателя.
Сверху на патрубок вытяжки надевается колпак-переходник для подключения трубы-воздуховода.
Сама труба заводится сверху через проделанные в полках круглые окна.
Она надевается на колпак-переходник, и (здесь на показано) ее желательно зафиксировать в этом положении с помощью хомута, чтобы она не слетела под порывом напора вытягиваемого воздуха.
Противоположный конец трубы подсоединяется к патрубку на вентиляционном канале или на проделанном на улицу отверстии (обычно – с вмурованной в него пластиковой трубой). В данном случае воздуховод вытяжки размещен над подвесным потолком, и для подключения гофротрубы оставлен специальный адаптер.
Все, вытяжку можно включать в розетку и окончательно проверять ее функциональность.
В рассматриваемом примере устанавливалась модель с телескопической рабочей панелью, выдвигающейся вперёд при приготовлении пищи.
Выдвижение панели вперед сопровождается автоматическим включением прибора.
Все работает отлично!
Работа в целом закончена.
В дальнейшем, когда будут навешены дверцы шкафчика, они скроют неприглядную часть корпуса вытяжки, и снаружи останется только торец выдвижной рабочей панели

Монтаж воздуховодов

Про этот вопрос много распространяться не будем – основные требования к прокладке таких магистралей уже были изложены выше. Но на некоторых нюансах все же стоит остановиться.

  • Уже упоминалось, что отвод собранных вытяжкой испарений может осуществляться или в вентиляционную шахту, или в проделанное в наружной стене отверстие, в который обычно вмуровывают пластиковый патрубок. В частных домах могут практиковаться и иные удобные для хозяев решения.

— Использование вентиляционной отдушины – вполне логично напрашивается, и намного упрощает задачу. Но это вовсе не означает, что кухня должна оставаться без естественной вентиляции. Испарения на кухне бывают не только от плиты при приготовлении пищи – это и мытье посуды, и снятые «с огня» кастрюли и сковородки, и много другое. Нарушать естественный воздухообмен подключением вытяжки – категорически запрещено. Тем более что кухонная отдушина (наряду с расположенной в ванной ив санузле) является неотъемлемой частью всей системы естественной вентиляции квартиры. И «выключение» ее из работы вполне может сказаться на микроклимате и в других помещениях.

Существует несколько способов решить эту проблему. Один из наиболее распространенных – это применение специальной решетки на отдушину, оснащенной и патрубком для подключения трубы-воздуховода, и открытой частью для обычной вытяжной вентиляции.

Специальная вентиляционная решетка, позволяющая подключить воздуховод, идущий от кухонной вытяжки.

Специальная вентиляционная решетка, позволяющая подключить воздуховод, идущий от кухонной вытяжки.

Такие решетки представлены в продаже в достаточно широком разнообразии — и по размерам, и по форме и сечению подключаемого воздуховода.

Другой вариант – это установка в отдушину специального внешнего блока с двумя противоположно расположенными входами – для обычной вентиляции и для трубы, идущей от вытяжки. В конструкции такого модуля обязательно предусмотрен клапан, который перекрывает вентиляционное окно в то время, когда работает вытяжка, чтобы поток отведенного от плиты воздуха не забрасывался в помещение. При выключенной вытяжке клапан открывается для обычной вентиляции помещения.

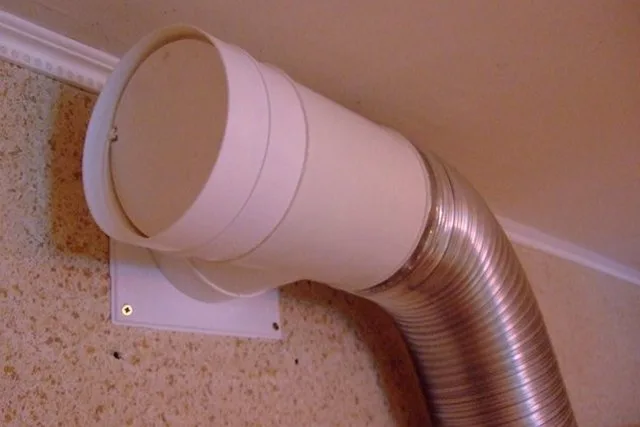

Вентиляционный блок с клапаном и с патрубком для подключения воздуховода. Штука, конечно, надежная, вопрос лишь в том, насколько красиво она будет смотреться в интерьере кухни.

Вентиляционный блок с клапаном и с патрубком для подключения воздуховода. Штука, конечно, надежная, вопрос лишь в том, насколько красиво она будет смотреться в интерьере кухни.

В более «продвинутых» моделях подобный (по принципу действия) блок полностью скрывается за решёткой, то есть убирается в отдушину. А само окно отдушины ля монтажа такого устройства иногда приходится расширять. Но это того стоит.

Существуют и клапанные устройства с электромеханическим переключением. Они связаны электрической цепью с вытяжкой, и в зависимости от включения или выключения прибора автоматически переключают каналы движения воздуха.

— Если вытяжка работает с выбросом собранного воздуха непосредственно на улицу, то обратный клапан тоже необходим, но он уже играет несколько иную роль. Он не дает проникать по трубам воздуху с улицы в помещение. А при включении вытяжки напора воздуха достаточно, чтобы приоткрыть заслонку для свободного выхода созданного потока наружу.

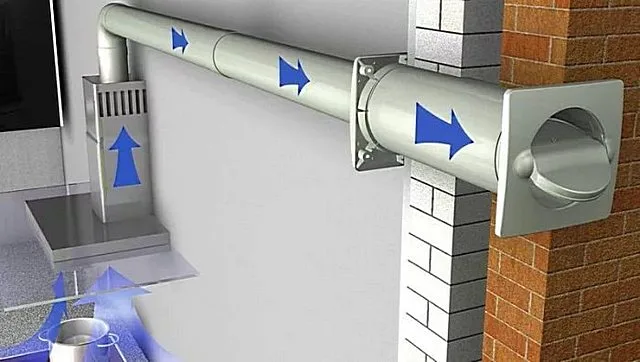

Обратный клапан установлен на конце выходящей через стену воздуховодной трубы.

Обратный клапан установлен на конце выходящей через стену воздуховодной трубы.

Место установки такого клапана может быть разным. Нередко он ставится в самом конце «магистрали», уже на улице. Но довольно часто обратный клапан-«бабочка» входит в комплект самой вытяжки и ставится обычно в том самом патрубке, к которому подключается нижний конец воздуховода.

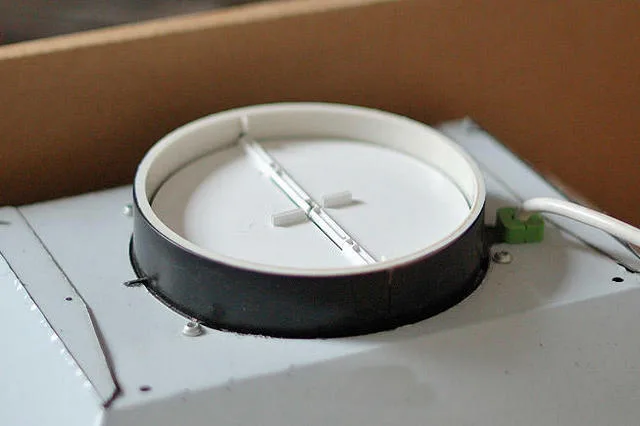

Обратный клапан-«бабочка», устанавливаемый непосредственно в патрубке вытяжки

Обратный клапан-«бабочка», устанавливаемый непосредственно в патрубке вытяжки

Если это так, то второй клапан на противоположном конце, безусловно, уже не нужен. Но тогда снаружи на улице канал должен быть забран решеткой или сеткой, препятствующей попаданию в трубу мусора и проникновению птиц и насекомых.

Одним словом, клапанных устройств предлагается немало, и есть возможность подобрать оптимальный вариант для конкретного случая.

  • Если используется металлическая гофрированная труба, то ее желательно максимально распрямить перед окончательной фиксацией. Обычно это делается так. Сначала край трубы надевается на выходной патрубок вытяжки и фиксируется на нем хомутом. Затем трубу прокладывают к точке противоположного подключения, стараясь по максимуму распрямить «гармошку». Излишек обрезается, и производится фиксация хомутом на втором патрубке.

Если оставить трубу в сложенном стоянии, то гофрированные ребра могут стать местами, уязвимыми для отложений грязи, снижается ее пропускная способность. Кроме того, это может стать и источником довольно неприятного шума.

Цены на встраиваемую вытяжку ELIKOR

Встраиваемая вытяжка ELIKOR

С пластиковыми воздуховодами все выглядит несколько проще. Главное, чтобы заранее была тщательно продумана схема и приобретены все необходимые комплектующие. С этим обычно проблем не возникает – в магазинах представлен очень широкий ассортимент деталей для создания систем практически любой степени сложности. Правда, за сложностью гнаться и не стоит – чем проще и короче будет воздуховодная магистраль, тем лучше для эффективности вытяжки.

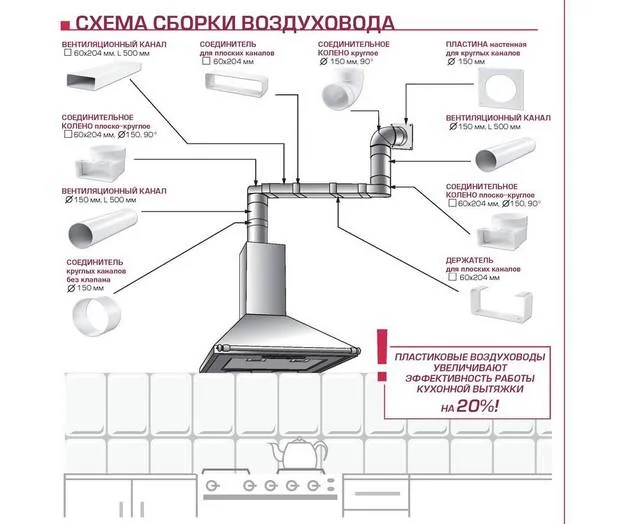

В магазинах представлен широкий ассортимент комплектующих для создания воздуховодов прямоугольного или круглого сечения.

В магазинах представлен широкий ассортимент комплектующих для создания воздуховодов прямоугольного или круглого сечения.

Их сборка обычно интуитивно понятна – используются обычные раструбные соединения. Если какой-то соединительный узел все же не внушает доверия (например, имеется небольшой люфт) то проблему можно решить монтажом с использованием силиконового герметика.

Важно помнить правило – на всем протяжении воздуховода сечение канала не должно  быть уже, чем требуется для конкретной модели вытяжки. Обычно производитель указывает эти параметры в инструкции по монтажу и эксплуатации прибора. Больше – в принципе можно, но меньше – никак…

Кратко подводя итог, можно сказать, что вариантов прокладки воздуховодов может быть очень много. Давать какие-то конкретные советы – очень сложно, так как многое зависит от специфики как самой кухни, так и модели вытяжки. Немало зависит и от предпочтений и пожеланий хозяев – хотят ли они максимально скрыть эту магистраль, или их, например, совершенно не пугает довольно аккуратный вид пластиковых труб.

Подключение вытяжки к электрической сети.

Об этом тоже уже упоминалось по ходу статьи, и сложного здесь совершенно ничего нет.

Для подключения вытяжки достаточно самой обыкновенной розетки, так как потребляемая мощность прибора — невысока. Обычно установка розетки планируется заранее, в месте, скрытом из поля зрения. Оптимальное расположение – на стене сверху шкафчиков четь левее или правее вытяжки. Если вытяжка встраивается в шкаф, то и розетку вполне можно разместить на стене под ним.

Одна из распространенных удачных схем размещения розеток на кухне

Одна из распространенных удачных схем размещения розеток на кухне

Кухня практически всегда – зона повышенной влажности поэтому требования к электробезопасности здесь особые. По действующим правилам все розетки должны иметь заземление. В новых домах или в частных владениях с этим обычно проблем не возникает. Но вот во многоэтажках старой постройки контуров заземления зачастую нет как таковых. Что делать?

Самодеятельность в этих вопросах не допускается. Категорически запрещено самостоятельно, не имея соответствующей квалификации, выполнять некие «зануления» или «заземления» с подсоединением проводов к трубам водопровода или отопления. Лучше пригласить квалифицированного электрика, который будет способен решить такую проблему.

И еще один нюанс – вся бытовая техника на кухне должна в обязательном порядке включаться через устройство защитного отключения или дифференциальные автоматы. Если случился пробой фазы на корпус, то при прикосновении человека с токонесущей поверхности питание будет мгновенно отключено. Это правило даже не должно обсуждаться! Да, качественные УЗО или дифавтомат стоят немало, но в вопросах безопасности жадничать – просто глупо.

УЗО и дифференциальные автоматы – приборы обеспечения безопасности

И те и другие приборы предназначены для мгновенного отключения участка домашней электросети от линии питания в случае обнаружения тока утечки. Но у дифавтомата функциональность все же несколько пошире. В чем разница между этими устройствами, когда и какой прибор выгоднее использовать — читайте в специальной статье нашего портала «Что лучшее, УЗО или дифавтомат».

*  *  *  *  *  *  *

Итак, если придерживаться инструкции производителя по монтажу вытяжки, проявлять смекалку и накопленные умения, задача по самостоятельной установке прибора вовсе не выглядит чрезмерно сложной.  Важно правильно определиться с местом установки, очень точно выполнить разметку, проявлять максимальную аккуратность в ходе выполнения работ. И в обязательном порядке учесть все те нюансы, о которых рассказывалось в статье.

Видео: Установка вытяжки с последующим монтажом воздуховода

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Задайте вопрос здесь или на нашем форуме



Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
