Трудно встретить человека, который не разбирался бы в мерах длины, площади, объема, веса. Не вызывает сложностей исчисление времени, определение температуры. Но вот если спросить кого-нибудь о фотометрических величинах, то в большинстве случаев внятного ответа ожидать не приходится. А между тем, с освещением, естественным или искусственным, мы живём в постоянном контакте. Значит, надо научиться и его оценивать каким-то образом.

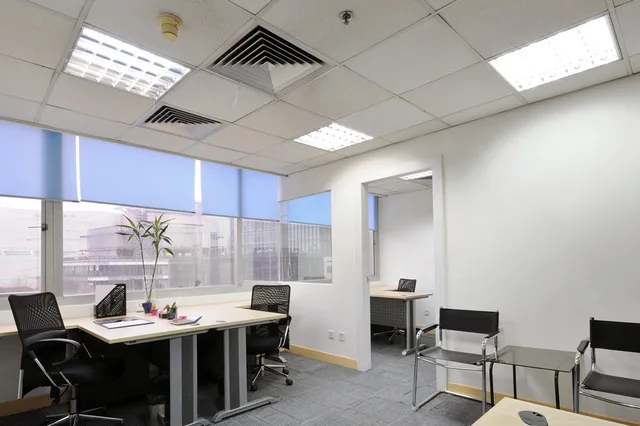

Освещенность это…

Освещенность это…

Безусловно, такая оценка производится всегда и всеми, но чаще всего – чисто на уровне субъективного восприятия: достаточно света или нет. Однако, подобная «градация» именно что субъективная, и может давать существенные ошибки. Последствия таких некорректных оценок нельзя недооценивать — и недостаточность освещения, и его избыточность негативно влияют и на органы зрения человека, и на его психоэмоциональное состояние.

А между тем, существует специальная величина – освещенность, значение которой регламентируется законодательными актами в области строительства и санитарии. То есть освещенность это как раз тот критерий качества, позволяющий правильно оценить организацию системы освещения помещений. В этой статье мы как раз и поговорим об этом параметре и связанными с ним другими фотометрическими величинами, посмотрим, как это можно использовать в практическом приложении.

Какие фотометрические величины используются при расчетах освещения

По укоренившейся привычке многие продолжают считать, что оценку освещенности помещения можно производить в единицах измерения энергии – ваттах. Такое заблуждение легко объяснимо – в наследство от времен полного господства ламп накаливания нам остался этот устойчивый стереотип.

Лампы накаливания выпускались различной потребляемой мощности – 15, 25, 40, 60, 75, 100, 150 и более ватт. И каждый хозяин дома или квартиры на собственном опыте знал, что для нормального освещения в гостиной, например, он должен ввернуть в люстру три лампочки по 60 ватт, для настольной лампы достаточно будет «сороковки», в кухню нужно приобрести стоваттную и т.д.

Кстати, явным наследием этого до сих пор остаётся практика, применяемая производителями ламп – указывать на их упаковке, кроме потребляемой мощности, светоотдачу, выраженную в эквиваленте мощности старых ламп накаливания.

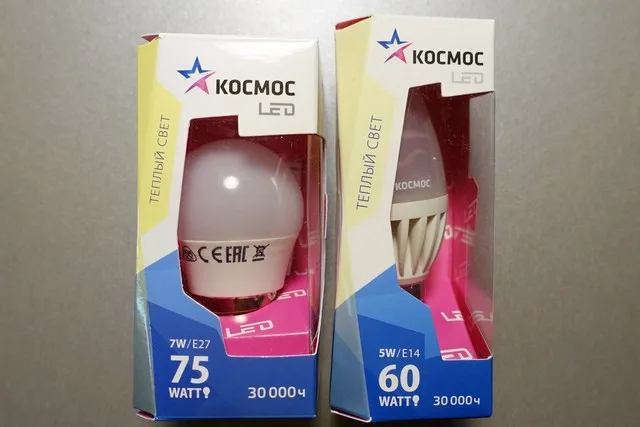

Такие аналогии с лампами накаливания той или иной мощности помогают простому человеку мысленно оценить ожидаемую светоотдачу. Но никакой прямой связи здесь нет.

Такие аналогии с лампами накаливания той или иной мощности помогают простому человеку мысленно оценить ожидаемую светоотдачу. Но никакой прямой связи здесь нет.

Так что запомним первое – в ваттах ни световой поток, излучаемый лампой, ни получающаяся от нее освещенность поверхности не измеряются. Указаннные на корпусе прибора ватты – это количество потребленной лампой электроэнергии, которая путем тех или иных физических преобразований превращается в видимый свет.

Некоторые люди старшего поколения вообще уверены, что световая отдача осветительного прибора измеряется в свечах. Кстати, это не столь далеко от истины, а почему – станет понятно ниже. Но это опять же – никак не освещенность.

Так что имеет смысл рассмотреть основные фотометрические величины по порядку, от источника света к освещаемой поверхности. Сразу оговоримся – тема эта довольно сложная для восприятия неподготовленным человеком. Поэтому постараемся максимально упростить изложение, не будем его перегружать громоздкими формулами. Так, чтобы просто сложилось общее понимание вопроса.

Световой поток

Свет, как известно, имеет волновую природу. В определённом диапазоне длин волн электромагнитное излучение воспринимается органами зрения человека, то есть становится видимым. Примерные границы этого диапазона – от 400÷450 нм (красная часть спектра) до 630÷650 (фиолетовая область).

Помните, как в нас в детстве учили запоминать цвета радуги – «Каждый охотник…» и т.д.? А ведь радуга – это наглядный природный пример спектрального разложения света.

Помните, как в нас в детстве учили запоминать цвета радуги – «Каждый охотник…» и т.д.? А ведь радуга – это наглядный природный пример спектрального разложения света.

Электромагнитные волны являются переносчиком энергии – именно энергия Солнца обеспечивает жизнь на Земле. Но отвлечёмся от астрономических категорий, вернемся к обычным источникам света.

Итак, раз источник излучает свет, то это означает излучение и перенос определённой энергии. Количество этой лучистой энергии (We), перенесенной в единицу времени, носит название лучистого потока (Фе). И измеряется он в ваттах.

Однако, речь идет об освещении, то есть восприятии цвета человеческим зрением. И оценить количество энергии «на глаз» — это сразу заложить большую погрешность. Например, два источника, обладающих равной мощностью излучения, но с разным цветом свечения, будут восприниматься глазом тоже по-разному.

Чтобы унифицировать этот параметр, введена специальная физическая величина – световой поток (Ф). Это тоже показатель мощности лучистого потока, но только той его части, что воспринимается среднестатистическим здоровым человеческим глазом.

Измеряться световой поток  также может в ваттах (это, скорее, энергетический показатель), или в люменах (световой показатель). На практике обычно применяются люмены.

Для точного значения одного люмена в качества эталона взято излучение из центральной, зеленой части видимого спектра, длиной 555 нм.

Итак, принято, что лучистый поток с длиной волны 555 нм величиной 1 ватт соответствует 683 люменам. Почему такой странный коэффициент? Просто окончательное утверждение этой единицы в системе СИ состоялось в 1979 году, а первые опыты по фотометрии с введением показателя светового потока начали производиться задолго до этого. В ту пору, когда электрического освещения еще не существовало, и более-менее стабильным, «эталонным» источником света служила обычная свеча. И сложившееся соотношение энергетического ватта и светового люмена было со временем пересчитано  и перешло до наших дней.

Еще раз напомним — упомянутые выше ватты, которыми также может измеряться световой поток, не имеют никакого отношения к тем, что указаны на упаковке лампы. Там показывается потребление светильника, то есть то количество энергии, которое он «заберет» из сети. Нас же должна больше волновать его энергетическая световая отдача – какое количество видимой лучистой энергии он «выдаст». Так что гораздо правильнее будет при выборе лампы обращать внимание не на эфемерные сравнительные аналогии в ваттах, а на четко указанное значение светового потока в люменах.

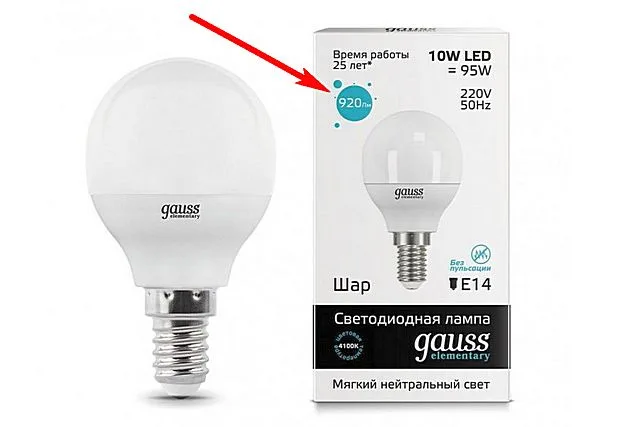

Ищите на упаковке лампы значение ее светового потока в люменах.

Ищите на упаковке лампы значение ее светового потока в люменах.

Световая отдача

Это – очень интересная в практическом плане величина, так как она, по сути, характеризует эффективность источника света. Важно выбирать лампу не исходя из ее потребляемой электрической мощности, а из того, как эта мощность расходуется при преобразовании в световую энергию.

Итак, величина светоотдачи показывает, какой световой поток вырабатывается лампой при преобразовании одного ватта затраченной энергии. Понятно, что и измеряется она в люменах на ватт (лм/Вт).

Преобразование одного вида энергии в другой производится по-разному. Например, в привычных лампах накаливания применен резистивный принцип – свечение вызывает раскаленная спираль с большим электрическим сопротивлением. Понятно, что это сопровождается огромными тепловыми потерями. Более эффективными являются современные осветительные приборы, основанные на принципах свечения полупроводниковых матриц при пропускании тока или специально подобранных газовых смесей при их ионизации. Здесь на ненужный нагрев расходуется значительно меньше затраченной энергии.

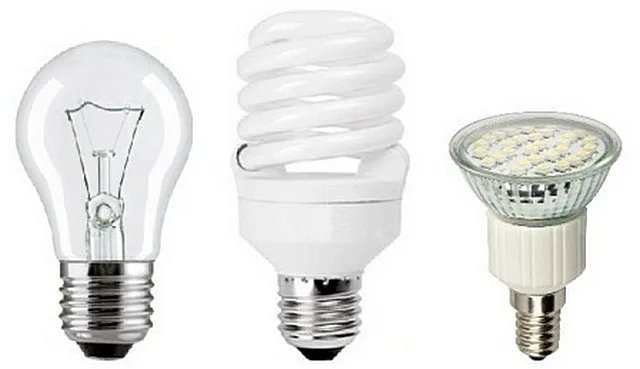

Принципы преобразования электрической энергии в световой поток у разных ламп – различные. Отсюда и разница в их энергоэффективности, то есть в показателях светоотдачи.

Принципы преобразования электрической энергии в световой поток у разных ламп – различные. Отсюда и разница в их энергоэффективности, то есть в показателях светоотдачи.

Выше уже говорилось, что пик нормального восприятия света человеческим глазом приходится на длину волны в 555 нм. И в идеальных условиях, при полном преобразовании электрической энергии в монохроматический световой поток указанной длины волны, то есть при совершенном отсутствии потерь, теоретически возможно добиться светоотдачи в 683 лм/Вт. Это называется идеальным источником света, которого в природе, увы, не существует.

В таблице ниже приведены сравнительные характеристики для наиболее применяемых в быту ламп – накаливания, люминесцентных и светодиодных. Хорошо видно, насколько экономичнее становится использование современных источников света, то есть как возрастает показатель светоотдачи.

(Значения в таблице указаны примерные. В любой из категории ламп могут быть отклонения в ту или иную сторону – это зависит от качества конкретной модели. Но общую картину таблица представляет довольно наглядно).

Световой поток, ЛмЛампы накаливания Люминесцентные лампыСветодиодные лампы
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
2502012.55÷741.72÷3100
400401010÷1336.44÷588.9
7006011.715÷1645.26÷1087.5
900751218÷2047.410÷1281.8
12001001225÷3043.612÷1588.9
18001501240÷504018÷2094.7
250020012.560÷8038.525÷3090.9

Конкретное значение светоотдачи не всегда, но все же указывается некоторыми производителями ламп на их упаковке. Это может быть надпись «светоотдача» или же «Lighting effect». Если нет, то его несложно определить и самому, разделив паспортный световой поток на указанную потребляемую мощность.

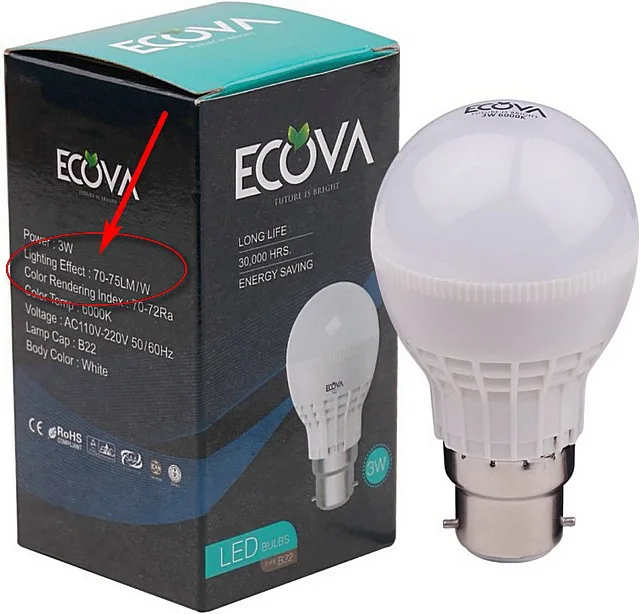

На упаковках некоторых ламп производитель сразу указывает и световую отдачу прибора.

На упаковках некоторых ламп производитель сразу указывает и световую отдачу прибора.

Совершенно очевидно, что из всех ламп, применяемых в бытовых условиях, наилучшими показателями светоотдачи обладают светодиодные приборы – у них этот показатель доходит до 100 лм/Вт, и даже может быть несколько выше. Но прогресс не стоит на месте, и разработчики заявляют о скором выходе в серийное производства ламп со светоотдачей порядка 200 лм/Вт. Но до идеального источника еще ой как далеко…

Кстати, ученым удалось оценить световую отдачу Солнца, и она – не столь высока: примерно 93 лм/Вт.

Про световую отдачу источников света различного типа рассказывается и в предлагаемом видеосюжете:

Видео: Что такое световая отдача, и каково практическое применение этого параметра?

Сила света

В физике есть понятие точечного источника света – он распространяет излучение совершенно одинаково во всех направлениях. На практике такое если и бывает, то крайне редко, да и то – с некоторым упрощением понятий. На деле световой поток в разные стороны бывает неравномерен. И чтобы оценить, скажем так, его пространственную плотность, оперируют величиной силы света. А чтобы разобраться, что это такое, придется вспомнить еще и понятие телесного угла.

Начнем именно с геометрии. Итак, телесный угол – это часть пространства, объединяющая все лучи, исходящие из одной точки и пересекающую определенную поверхность (ее называют стягивающей поверхностью). В фотометрии, понятно, это освещаемая поверхность. Измеряется этот угол в особых величинах – стерадианах (ср), и обычно в формулах обозначается символом Ω.

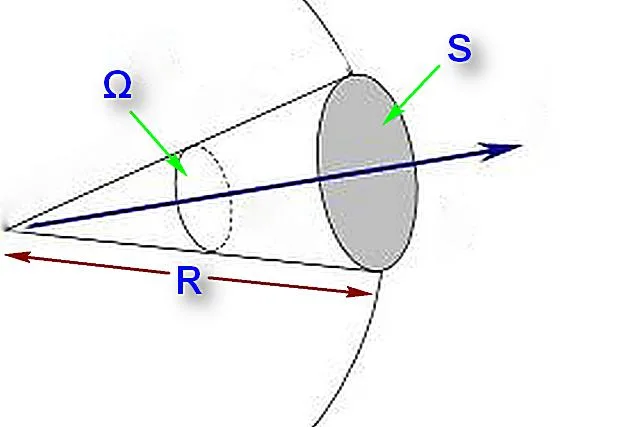

Схема, помогающая понять, что же такое телесный угол.

Схема, помогающая понять, что же такое телесный угол.

Величина телесного угла – это отношение площади стягивающей поверхности к радиусу сферы.

Ω = S/R²

То есть если взять, к примеру, сферу с радиусом один метр, то телесный угол в один стерадиан «вырежет» на ее поверхности пятно площадью один квадратный метр.

Для чего это знать? Дело в том, что понятие силы света напрямую связано с телесным углом. А конкретно – световой поток в один люмен, распространяющийся в пространстве, ограниченном телесным углом в один стерадиан, обладает силой света в одну канделу. Математически эта зависимость выглядит так:

I = Ф/ Ω

А если говорить об энергетической силе света, равной одной канделе, то это 1/683 Вт/ср.

Кстати, кандела – это одна из семи основных величин системы СИ.

Кандела в буквальном переводе с латинского означает свечу. Это как раз тот «пережиток прошлого», о котором уже говорилось выше, но зато он очень наглядно показывает всю взаимосвязь величин.

Поясним на рисунке:

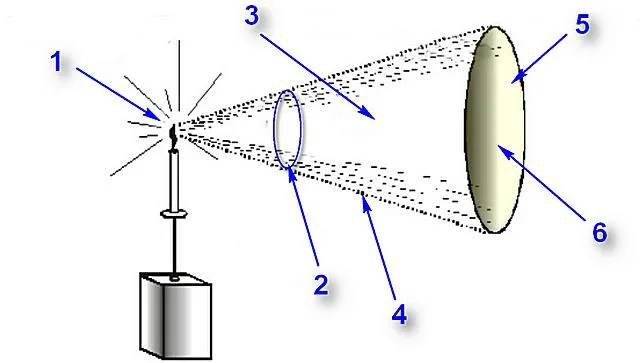

Рисунок, хорошо демонстрирующий взаимосвязь основных фотометрических величин

Рисунок, хорошо демонстрирующий взаимосвязь основных фотометрических величин

Итак, имеется точечный источник света – свеча. Ее горящий фитиль излучает свет силой в одну канделу (поз. 1).

В пространстве, ограниченном телесным углом, равным одному стерадиану (поз. 2), будет при этом распространяться световой поток (поз. 3), равным одному люмену. На некотором расстоянии от источника (радиусе сферы – поз. 4) этот поток освещает поверхность определённой площади (поз. 5). Забегая вперёд сразу скажем, если площадь равна одному квадратному метру, то что при таких условиях в этом «световом пятне» обеспечивается освещенность, равная одному люксу (лк).

Если вернуться к свече, как к эталонному источнику света, то несложно рассчитать и ее общий световой поток. Полная сфера имеет телесный угол, равный 4π, то есть, с небольшим округлением, он равен 12.56 стерадиан. А это значит, что свеча, излучающая во все стороны свет силой в одну канделу, дает общий световой поток, равный 12.56 люмен.

Интересно, что еще не столь давно излучающую способность источников света и оценивали «в свечах». Например, говорили – нужна «лампочка на шестьдесят свечей». Продавцы и покупатели прекрасно понимали друг друга – приобреталась лампочка накаливания на 60 Вт, хотя, по сути, эти величины никак между собой в данном случае, с точки зрения физики, не связаны. И что забавно – это было близко к истине.

Давайте посмотрим – 60 свечей по 12,56 люмен дадут в сумме 753,6 люмена. Заглянем в таблицу выше – лампа накаливания с потреблением 60 ватт обладает световым потоком в примерно в 700 люмен. Совсем рядышком!

Но, повторимся, правильна оценка источников света все же должна осуществляться в люменах.

Яркость света

Стоит рассмотреть еще один параметр – это яркость источника света. Дело в том, что с точечными источниками дело иметь практически не приходится. То есть большинствво источников обладает какой-то определенной излучающей поверхностью. И при равном световом потоке, но отличающейся площади излучения света, зрением это будет восприниматься по-разному.



Два источника света с равными показателями излучаемой силы света и светового потока, расположенные на одинаковом расстоянии от человека, но имеющие разные размеры, будут восприниматься зрением как более яркий и более тусклый.

Два источника света с равными показателями излучаемой силы света и светового потока, расположенные на одинаковом расстоянии от человека, но имеющие разные размеры, будут восприниматься зрением как более яркий и более тусклый.

То есть, по сути, яркость – эта сила света, излучаемого с определенной единицы площади видимой поверхности источника света.

L = I/S

Понятно, что единицей яркости будет кандела на квадратный метр.

Это важная величина, так как органы зрения, если смотреть на источник света, реагируют, скорее, не на силу света как таковую, а именно на яркость. При большой ее величине (свыше 160 тыс. кандел на квадратный метр) свет может вызвать раздражение глаз, болезненные ощущения, слезливость. Поэтому производители осветительных приборов и выпускают лампы с матовыми колбами. Практически без потери светового потока, излучение идет не конкретно от волоска накаливания или светодиода с их небольшими площадями, а с куда большей по площади поверхности колбы. Такое свечение значительно безопаснее для сетчатки глаза, воспринимается зрением намного комфортнее.

Освещенность поверхности

Вот, наконец, добрались мы и до освещенности. Эту величину можно считать самой прикладной, так как именно освещенностью того или иного участка оценивается общая работа осветительных приборов.

Образно выражаясь, освещенность (Е) – это поверхностная плотность светового потока (Ф), распределенного на той или иной площади (S). Если подходить с некоторым упрощением, то это можно выразить такой формулой:

Е = Ф/ S

Как мы видели выше, один люмен светового потока на площади в один квадратный метр создает освещенность, равную одному люксу (лк).

Зависит освещенность от целого ряда факторов, если даже не принимать во внимание собственные характеристики источника света.

  • Во-первых, чем дальше расположен источник от освещаемой поверхности, тем больше площадь «светового пятна» (вспоминаем конус телесного угла). То есть световой поток распределяется по большему участку. Причём, как мы помним, эта зависимость – квадратичная. То есть при изменении расстояния вдвое, освещённость снизится в четыре раза, втрое – в девять раз, и т.п.

Если рассматривать точечный источник, то можно применить формулу Кеплера:

Е = I / r²

О значении входящих в формулу величин повторяться не будем – они приведены выше.

  • Во-вторых, показанная выше формула Кеплера справедлива лишь для поверхности, перпендикулярной направлению светового потока. На деле, безусловно, так бывает нечасто. То есть в том случае, когда освещаемая плоскость расположена под каким-то углом α к направлению потока, приходится делать поправку и на это:

Е = (I / r²) × cos α.

Вспомните – когда вам необходимо максимально ярко осветить поверхность, вы направляете фонарь перпендикулярно к ней. Но если его расположить под углом – освещенность резко упадет, так как свет как будто «размазывается» по поверхности.

  • В-третьих, освещенность конкретного участка зависит еще и от его, так сказать, окружения. Дело в том, что большинство поверхностей не поглощают весь попадающий на них свет, а в значительной степени отражают его. И тем самым сами становятся своеобразными источниками света.

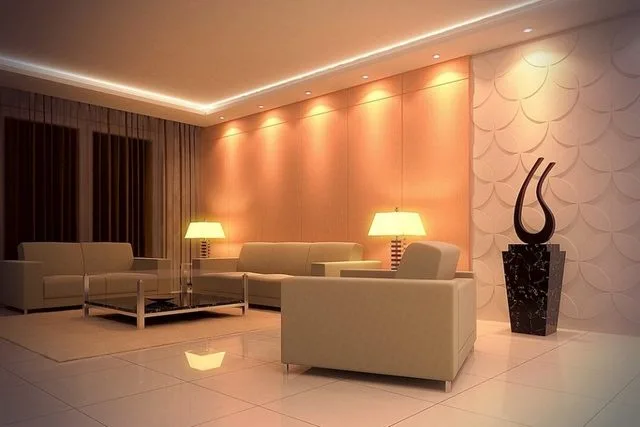

Подсвеченные поверхности потолка или стен сами начинают выступать в роли источников света

Подсвеченные поверхности потолка или стен сами начинают выступать в роли источников света

Вспомним что говорилось в разделе про яркость свечения. Да, действительно, яркость таких подсвеченных участков бывает не особо высока. Но зато излучение идет с приличной площади, и в итоге создается весьма значимый световой поток.

А яркость такой подсвеченной поверхности зависит и от ее освещенности, и от диффузно-отражающей способности, которая имеет отдельное название – альбедо. Чем выше это альбедо, тем ярче свечение. А раз ярче – то и больше изучаемый «вторичный» цветовой поток.

Несколько наглядных примеров отраженного света. Лист белой бумаги при освещённости всего в 50 люкс будет иметь яркость в 15 кд/м². Свечение полной луны (а это, как мы знаем – отраженный от ее поверхности солнечный свет) характеризуется яркостью в 2500 кд/м². А поверхность чистого белого снега в солнечный день достигает яркости до 3000 кд/м². Немало!

Это явление очень широко используется при организации освещения и в дизайнерском оформлении комнат. Выпускаются целые модельные линейки светильников, специально рассчитанных на направленность в сторону стен или потолка, то есть «в работу» по общему освещению помещения включаются именно подсвеченные участки. Этот же эффект применяется при создании многоярусных потолочных конструкций со светодиодной ленточной подсветкой.

Несложно догадаться, что освещенность помещения будет зависеть и от выбранного стиля его отделки. Одна и та же лампочка, скажем, в белой комнате даст куда большую освещенность, чем в выкрашенной в темных тонах.

Так как конечным ожидаемым результатом работы осветительных приборов является создание комфортных и безопасных для здоровья показателей освещения в помещении, именно значение освещенности поверхностей и подлежит регламентации. В законодательных актах (СНиП и СанПиН) указывается, какая освещенность должна достигаться в различных помещениях, в зависимости от их предназначения.

Так, действующим СНиП 23-05-95 в его актуализированной редакции (Свод Правил СП 52.13330.2011 ) указанные следующие нормативные показатели освещенности для жилых домов:

Тип (предназначение) помещенияНормы освещенности в соответствии с действующими СНиП, люкс
Жилые комнаты150
Детские комнаты200
Кабинет, мастерская или библиотека300
Кабинет для выполнения точных чертежных работ500
Кухня150
Душевая, санузел раздельный или совмещенный, ванная комната50
Сауна, раздевалка, бассейн100
Прихожая, коридор, холл50
Вестибюль проходной30
Лестницы и лестничные площадки20
Гардеробная75
Спортивный (тренажерный) зал150
Биллиардная300
Кладовая для колясок или велосипедов30
Технические помещения – котельная, насосная, электрощитовая и т.п.20
Вспомогательные проходы, в том числе на чердаках и в подвалах20
Площадка у основного входа в дом (крыльцо)6
Площадка у запасного или технического входа4
Пешеходная дорожка у входа в дом на протяжении 4 метров4

При этом оценка освещенности должна вестись на горизонтальной плоскости на высоте пола. Для лестниц – как на высоте пола, так и на переходных площадках и ступенях.

Для оценки уровня освещенности применяются специальные приборы – люксметры. Они состоят из фотоприемника со сферической поверхностью датчика, и блока-преобразователя с аналоговой (стрелочной) или цифровой индикацией показаний.

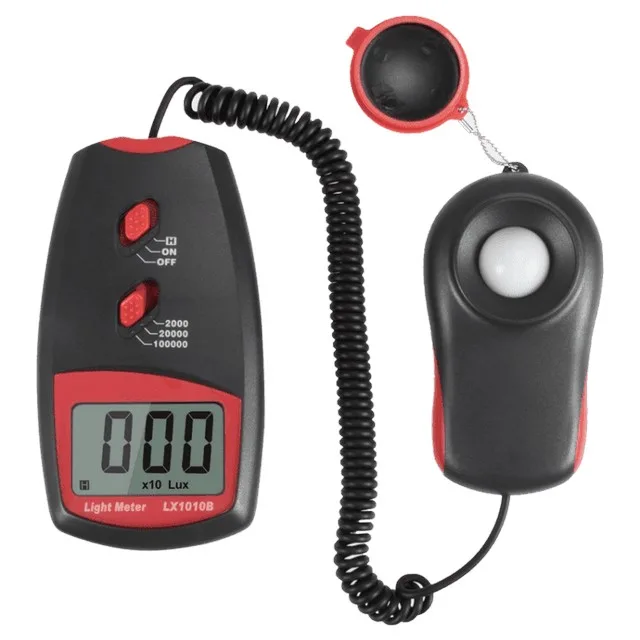

Компактный люксметр – прибор для измерения освещенности

Компактный люксметр – прибор для измерения освещенности

Понятно, что люксметр – это узкопрофессиональный дорогостоящий прибор, которым пользуются специалисты, и иметь который дома совершенно не требуется. Но разбираться в вопросах основных фотометрических величин – не помешает любому хозяину дома или квартиры.

Зачем? — могут спросить многие. Да хотя бы для того, чтобы суметь самостоятельно спланировать использование тех или иных источников света, чтобы добиться нужной освещённости. Ведь от нее напрямую зависит здоровье и общее настроение всех членов семьи.

О практическом положении этих знаний как раз пойдет речь в следующем разделе публикации.

Цветовая температура

Чтобы закончить разговор об основных характеристиках источников света, необходимо остановиться и на их цветовой температуре.

При совершенно равных показателях излучаемого светового потока одна лампочка может давать тёплый желтоватый цвет, другая – белый нейтральный, а третья, например – светиться холодным оттенком синевы. Как их различить по этому параметру? Для этого разработана специальная шкала цветовой температуры.

Сразу оговоримся – здесь нет никакой связи между температурой воздуха в помещении или температурой нагрева самого источника света. Просто в качестве эталона взято свечение физического тела, разогретого до больших температур.

Любое тело, если его температура выше абсолютного нуля, само по себе является источником инфракрасного излучения. По мере роста температуры, длина волны этого излучения меняется, и в определенный момент доходит до видимого участка спектра.

Это, наблюдал, наверное, каждый – металлический пруток при нагревании сначала краснеет, затем начинает светиться ярко-красным светом, можно его раскалить, как говорят, и «добела». А при выполнении электросварочных работ, когда температура дуги достигает очень высоких показателей, плавящийся метал может приобрести и голубой оттенок.

Именно эта градация и положена в основу шкалы цветовой температуры. Она указывается в Кельвинах – а по шкале можно увидеть, какое свечение будет излучать лампа.

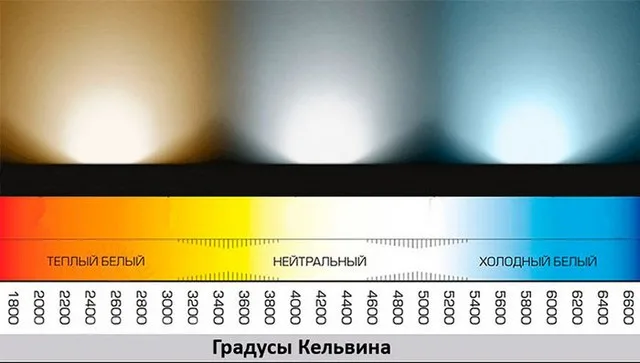

Графических изображений температурной цветовой шкалы – очень много. Например, довольно наглядным видится вот такое.

Графических изображений температурной цветовой шкалы – очень много. Например, довольно наглядным видится вот такое.

Эта цветовая температура обычно указывается в маркировке ламп. Иногда она сопровождается и текстовым пояснением, или даже миниатюрной шкалой, показывающей, в какой области видимого спектра будет светиться лампа.

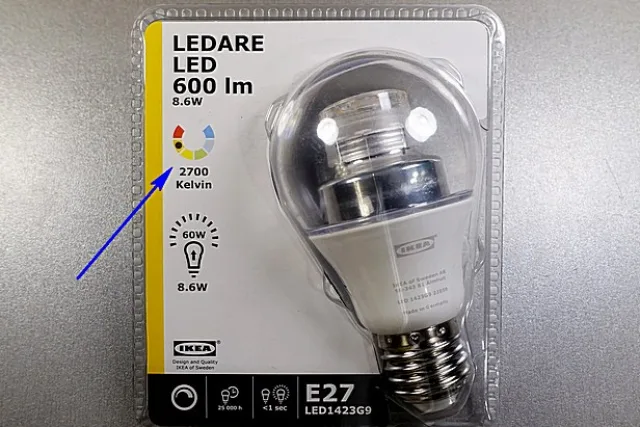

На упаковке лампы или в нанесенной на цоколе или колбе маркировке должна указываться цветовая температура излучаемого света.

На упаковке лампы или в нанесенной на цоколе или колбе маркировке должна указываться цветовая температура излучаемого света.

Выбор ламп по их цветовой температуре зависит от того, какую обстановку планируется поддерживать в помещении. Безусловно, здесь будет играть немалую роль и субъективный фактор – то есть предпочтения хозяев. И готовых «рецептов» на этот счет нет. Но в таблице ниже приведен рекомендательный обзор ламп по их свечению. Возможно, это кому-то поможет при выборе.

Цветовая температураЗрительное восприятиеВозможные определения создаваемой атмосферыХарактерные области применения
2700 К Теплый светОткрытая, теплая, дружеская, уютная, расслабляющаяЖилые комнаты, вестибюли гостиниц, небольшие бутики, рестораны, кафе
3000 КБелый светИнтимнаая, дружеская, располагающая к общениюЖилые комнаты, библиотеки, магазины, офисы
3700 КНейтральный светДружеская, располагающая к общению, дающая ощущение безопасности, повышающая внимательностьМузеи и выставочные залы, книжные магазины, офисы
4100 КХолодный светСпособствующая концентрации вниимания, чистая, ясная, продуктивнаяУчебные помещения, конструкторские бюро, офисы, больгицы, крупные магазины, вокзалы
5000 - 6500 КХолодный дневной светТревожная, излишне яркая, подчеркивающае цвета, стерильная, со временем - утомляющая Музеи, ювелирные магазины, некоторые кабинеты в медицинских учреждениях

Проведение самостоятельных расчетов.

Как и было обещано, в этом разделе публикации будет рассмотрен алгоритм проведения расчета освещенности. Точнее, если быть более корректным, расчет имеет как раз обратную направленность. То есть нормальное значение освещенности нам уже известно. И вычисления должны нас привести к результату, сколько ламп и с каким световым потоком потребуется для его обеспечения.

Общая формула для проведения расчетов

Итак, начнем с той формулы, которая будет у нас служить основой расчетов.

Fл = (Ен × Sп × k × q) / (Nc × n × η)

— это световой поток лампы, которую требуется установить в светильник. То есть эта та самая величина, которая поставлена целью проведения вычислений.

Ен — нормативная освещённость поверхностей, в зависимости от типа помещения. Она соответствует параметрам, установленным СНиП и приведенным выше в таблице.то есть отталкиваемся именно от нормативного значения.

Sп — площадь освещаемой поверхности. Обычно здесь фигурирует площадь комнаты, если рассчитывается общее освещение. Но если целью ставится расчет освещенности локального участка (например, рабочей зоны), то подставляется именно площадь этой зоны.

k — корректирующий коэффициент, который часто называют коэффициентом запаса. Его введением учитывается сразу несколько обстоятельств, влияющих на световую отдачу ламп. Во-первых, многие лампы со временем начинают растрачивать свой излучающий потенциал, попросту говоря – тускнеть. Во-вторых, на излучающую способность могут влиять и некоторые внешнее факторы – это запыленность помещения или, скажем, высокая концентрация пара, препятствующая свободному распространению световых лучей.

Коль речь у нас идет о жилых помещениях, где плотный пар стоять не должен, а пыль удаляется регулярными уборками, то вторую группу факторов можно сбросить со счетов. А по постепенной потере излучающей способности коэффициент для разных типов ламп можно принять следующим:

— лампы люминесцентные (газоразрядные): 1.2;

— обычные лампы накаливания и «галогенки»: 1.1;

— лампы светодиодные: 1.0.

q — коэффициент, учитывающий неравномерность свечения некоторых типов ламп. Он принимается равным:

— для ламп накаливания и газоразрядных ртутных ламп: 1.2;

— для компактных люминесцентных ламп накаливания и светодиодных источников света: 1.1.

Переходим к знаменателю дроби.

Nc — количество осветительных приборов, планируемых к установке в помещении или в отдельной зоне, для которой проводится расчет.

n — количество рожков в планируемом к установке светильнике.

Наверное, понятно, что произведение последних двух величин показывает, какое же количество ламп планируется к установке. Например, устанавливается одна пятирожковая люстра. Тогда Nc =1, а n =5. Или планируется осветить помещение двумя приборами, каждый по три лампочки: Nc =2, а n =3, Но если освещение будет осуществляться одним прибором с одной лампой, что обе эти величины будут равны единице.

η — коэффициент использования светового потока. Эта поправочная величина учитывает множество факторов, касающихся как особенностей помещения, так и специфики планируемых к установке осветительных приборов.

Так как именно этот коэффициент пока что остается неизвестной величиной, с него и следует начать проведение расчётов.

Находим коэффициент использования светового потока

Эту величину можно назвать табличной эмпирической. Она зависит и от площади помещения, и от расположения светильника, и от основного направления светового потока, и от отделки поверхностей потока, стен и пола.

Прежде всего для входа в таблицу придется определить так называемый индекс помещений. Он учитывает размеры помещения, причём, именно в соотношении длины и ширины, так как в квадратной комнате и в вытянутой прямоугольной световой поток все же будет распространяться по-разному. И второе – он учитывает высоту расположения светильника над освещаемой поверхностью. Как мы помним – по требования СНиП оценка освещенности ведется по горизонтальной плоскости на уровне пола.

Важно – иногда путают высоту потолка в комнате с высотой установки светильника. А это все же не одно и то же! Например, осветительный прибор может быть закреплён на стене (бра), установлен на стойке или размещен на столе или тумбочке (торшер или настольная лампа), подвешен к потоку на определенном расстоянии от потолочной поверхности (люстра).

Формула, наверное, ни о чем не скажет. Лучше предложим воспользоваться для определения этого индекса помещения онлайн-калькулятором.

Калькулятор для определения индекса помещения.

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ ИНДЕКС ПОМЕЩЕНИЯ i»
Длина комнаты, метров
Ширина комнаты, метров
Высота светильника над уровнем пола, метров

Итогом расчетов станет какая-то дробная величина. Ее приводят в ближайшую сторону к следующим значениям: 0,5;  0,6;  0,7;  0,8;  0,9;  1,0;  1,1,  1,25;  1,5;  1,75;  2,0;  2,25;  2,5;  3,0;  3,5;  4,0;  5,0. Почему именно к ним? Да, четно говоря, просто потому, что именно такая градация принята в таблицах, расположенных ниже.

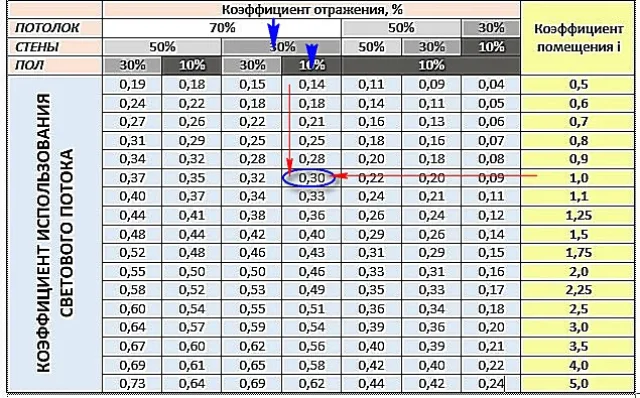

Таблицы для определения коэффициента использования светового потока

Для входа в таблицу необходимо будет еще оценить отражающую способность поверхностей в помещении (помните, говорилось о некотором альбедо, способствующим освещенности или, наоборот, приглушающим ее).

Отражающую способность поверхностей, в зависимости от цвета их отделки, можно принять следующую:

Оттенки интерьерной отделкиКоэффициент отражающей способности
Белый цвет70%
Светлые тона50%
Средние тона30%
Темные тона10%
Черный цвет0%

Для пользования таблицей следует сразу оценить отделку комнаты в порядке: потолок – стена – пол в процентах отражающей способности. Понятно, что здесь придётся проявить определённую сообразительность – с белым и черным цветов ясность есть, а вот с остальным необходимо подумать, отнести их больше к светлым, средним или темным тонам. Но для человека с нормальным восприятием цвета это не должно стать проблемой.

Следующим шагом следует определить тип светильника, планируемого к установке – предложено пять различных вариантов. Именно этот критерий поможет выбрать нужную таблицу. (все таблицы размещены в правом столбце. Изображения «кликабельны», то есть увеличатся до нормального размера при клике мышкой).

Ну и уже по этой выбранной  таблице, на основании всех собранных данных, находится коэффициент.

Особенности осветительного прибора и его размещенияИллюстрацияТаблицы для определения коэффициента использования светового потока.
(Выбранная таблица увеличится при клике мышкой).
Светильник размещён непосредственно на поверхности потолка.
Основное направление света – вниз.
Светильник подвешен на потолке или на стене, оснащен плафоном дающим преимущественное распространение света вниз.
Светильники подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям.
Такой же эффект дает и просто повешенные лампы без плафона
Светильники с плафонами, преимущественно направляющими свет в сторону потолка, для отражения от потолочной поверхности.
Светильники с малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области.

Просто для примера. Планируется к установке на потолочный поверхности подвесной светильник с плафоном, дающим преимущественное распространение света вниз. Находим устраивающую нас таблицу. Вот она:

Пример определения коэффициента использования светового потока по таблице

Пример определения коэффициента использования светового потока по таблице

Проведённым ранее расчётом определили индекс помещения. Допустим, он равен 1.0.

По оценке отделки получаем следующее соотношение – 70% (белый потолок), 30% (темно-бежевые стены, которые можно отнести к средним тонам), 10% (темный, близкий к черному пол).

По этим значениям находим пересечение столбцов и строки (пример показан на иллюстрации), и получаем искомое значение коэффициента использования светового потока, равное 0,30.

Всё, теперь у нас есть уже все данные для проведения окончательного расчета. И для него можно, опять же, воспользоваться встроенным онлайн-калькулятором.

Калькулятор расчёта необходимого светового потока источников света

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ НЕОБХОДИМЫЙ СВЕТОВОЙ ПОТОК ЛАМПЫ»
ПЛОЩАДЬ КОМНАТЫ, м²
ТИП ПОМЕЩЕНИЯ
ПЛАНИРУЕМЫЕ К УСТАНОВКЕ ЛАМПЫ
ОПРЕДЕЛЕННЫЙ РАНЕЕ КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ СВЕТОВОГО ПОТОКА η
ПЛАНИРУЕМОЕ КОЛИЧЕСТВО СВЕТИЛЬНИКОВ В КОМНАТЕ, шт
КОЛИЧЕСТВО РОЖКОВ (ЛАМП) В СВЕТИЛЬНИКЕ, шт

Полученное значение показывает, какой должен быть световой поток у ламп, которые обеспечат необходимую норму освещенности в помещении.

*  *  *  *  *  *  *

Что можно добавить напоследок?

  • Если расчет ведётся для какой-то ограниченной зоны, например, для подсветки рабочей области в мастерской или гараже, то и значения площади берутся только для нее. И расположение и тип светильников также – только те, которые будут освещать именно этот участок. То есть исходим из принципа автономности – рабочая зона должна быть нормально освещена даже при полностью выключенном общем освещении. Это же касается и других локальных участков – письменного стола, выделенного места для рукоделия в кресле под торшером и т.п.
  • Нормальная освещенность довольно часто в повседневной жизни выглядит избыточной. Например, человеку просто хочется побыть одному в полумраке, или просто для просмотра телепередач яркий свет не требуется. Значит, можно и нужно предусмотреть зональную дополнительную подсветку (на которую уже не будут распространяться санитарные нормы), или установить диммер, с помощью которого можно изменять излучаемый световой поток осветительных приборов.
  • В публикации уже не раз подчеркивалось, и проведение расчета – тому лишнее подтверждение, что определяющим критерием при выборе ламп для обеспечения требуемой освещенности должен являться именно световой поток. Но про потребляемую мощность тоже забывать не следует.

Дело в том, что многие светильники имеют ограничения по этому параметру. Например, в паспорте изделия указано, что максимальная суммарная мощность не должна превышать 60 ватт. Это может быть вызвано ограниченной термостойкостью пластиковых деталей светильника или малым сечением проводов, проложенных в нем. То есть и потребляемую мощность ламп также следует учитывать. Если же она полоучается выше допустимого значения, знеачит, придется подыскивать другой светильник.
Может слчитья и так, что расчетный световой поток получился столь высоким, что таких ламп в асротимете магазинов попросту нет. Значит, планируемое количество источников света — недостаточное. Придется рассматривать варианты с увеличением количества светильников, или же со светильниками с большим количеством рожков.

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
