Схема подключения компрессора холодильника требуется при возникновении неисправностей оборудования этого типа. Любому современному человеку будет сложно обойтись без такого агрегата, как холодильник, и потому чинить технику надо будет оперативно. Тем не менее, перед тем как приступить к ремонту, необходимо изучить общее электрооборудование холодильника. Сегодня мы поговорим об этом подробнее.

Схема работы холодильника

Схема работы холодильника

Электрооборудование холодильника

Агрегат состоит из множества элементов, взаимосвязь которых способствует охлаждению камер, находящихся во внутренней части. Подробнее о ключевых узлах мы расскажем в таблице ниже.

Таблица 1. Компоненты, которые включает электрическая схема холодильника

КомпонентыНазначение
Электрические нагревателиОтвечают за подачу тепла в генератор при наличии абсорбционного холодильного оборудования, которое имеет специфическое назначение. Кроме того, эти устройства требуются при наличии автоматической системы удаления льда методом нагревания испарительного элемента. Иногда устройство применяется для предотвращения образования капель воды на проеме агрегата.
ДвигательЭто устройство приводит компрессор к работе.
ПроводаСоединяют между собой мотор, компрессор и другие компоненты.
ЛапыТребуются для подсветки холодильника.
ВентиляторыУстанавливаются в некоторых моделях при наличии системы принудительной циркуляции воздуха.
Схема компонентов холодильного оборудования

Схема компонентов холодильного оборудования

Холодильное оборудование не функционирует в ручном режиме, и для того, чтобы обеспечить автономную бесперебойную работу агрегата, требуется наличие автоматики. Именно благодаря вспомогательному оборудованию, мы можем изменять параметры, из-за которых температура остается в определенном режиме. К такому оборудованию относят следующие компоненты:

  1. Реле терморегуляции. Устройства способствуют поддержке оптимальной температуры в камерах агрегата.
  2. Пусковое реле. Способствует запуску электрического двигателя.
  3. Реле защиты. Препятствует поломке элементов компрессора в результате высокой нагрузки на электросеть.
  4. Устройства для автоматического удаления ледяного налета.

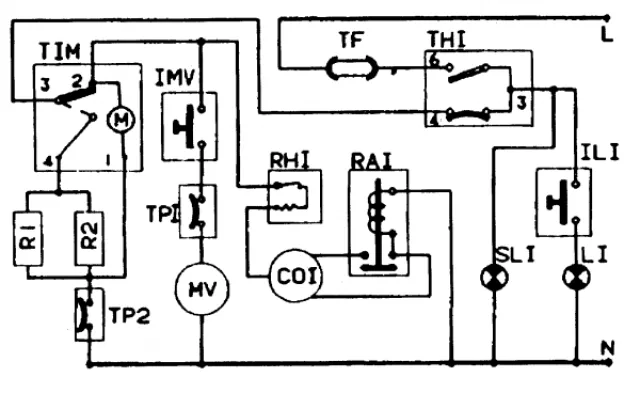

Расположение реле

Расположение реле

Скажите честно – вы лично знаете, сколько потребляет холодильник электроэнергии в час, в день, в месяц? Скорее всего, нет. В специальной статье подробно разберёмся в этом вопросе. Заодно и посмотрим — может и здесь есть какие-то пути экономии?

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

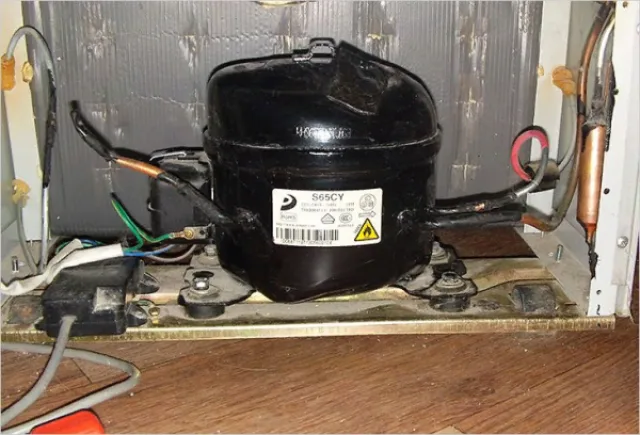

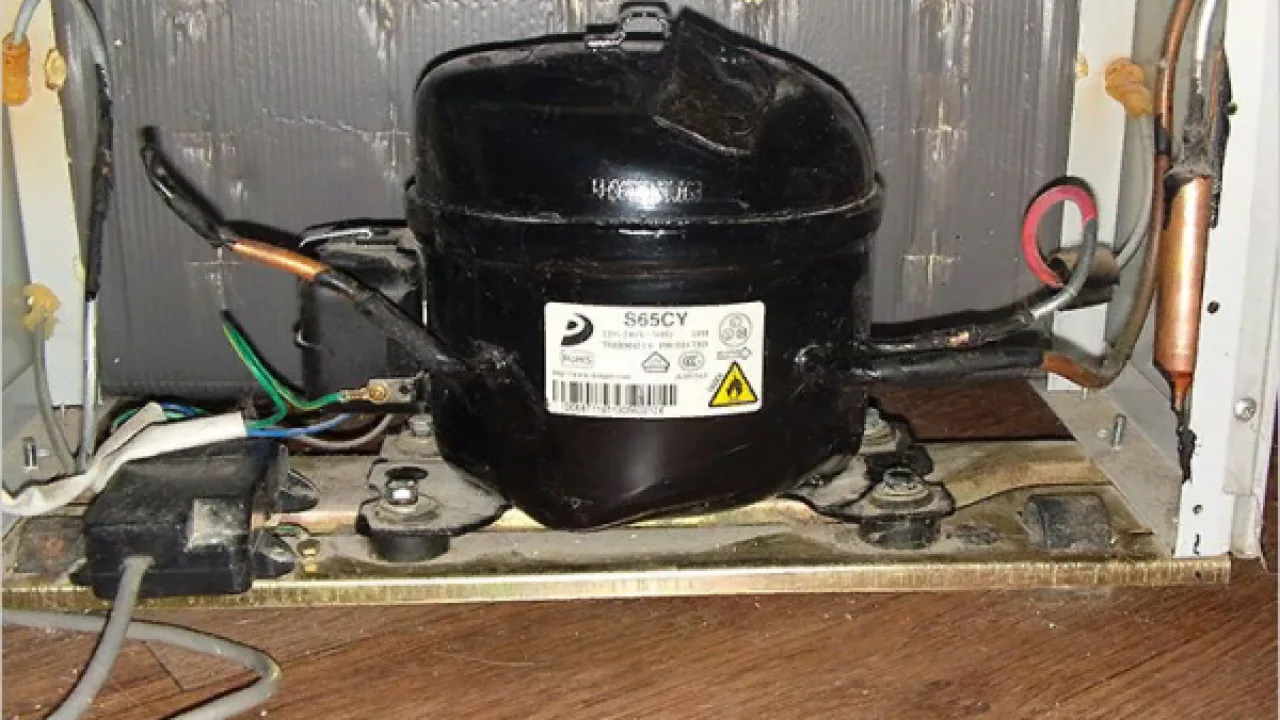

Двигатель-компрессор

Двигатель-компрессор

Чтобы сократить вибрацию при работе компрессора, используется внутренняя или внешняя подвеска. Первый вариант пользуется популярностью, потому что лучшим образом устраняет вибрацию.

Для чего требуется конденсатор?

Это элемент теплового обмена. Таким образом, необходим отвод тепла от фреона, который испаряется и нагревается. В стандартных устройствах конденсатор располагается на задней стенке, он представляет собой вид зигзагообразного устройства.

Если речь идет о промышленном холодильном оборудовании, то вместо конденсатора здесь устанавливают радиатор. Он устанавливается вместе с системой вентиляции для быстрой отдачи тепла. Главное, чтобы конденсатор всегда оставался холодным, тогда холодильник будет работать без перебоев.

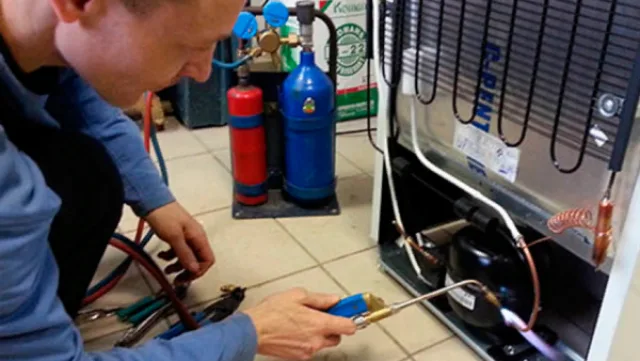

Конденсатор – зигзагообразное устройство на задней стенке агрегата

Конденсатор – зигзагообразное устройство на задней стенке агрегата

Особенности работы испарителя

Это тоже компонент, участвующий в тепловом обмене. Только он необходим с целью охлаждения фреона. Получается, что в системе происходит закипание холодильного агента, благодаря которому наблюдается поглощение тепла.

Капиллярный трубопровод

Этот компонент находится между конденсатом и испарителем. В среднем, длина этого трубопровода составляет 150-300 сантиметров. Это устройство способствует созданию нормального давления холодильного агента.

Капиллярная трубка

Капиллярная трубка

Фильтр-осушитель для чистки холодильного агента

Устанавливается этот компонент возле входа в капиллярный трубопровод. Он имеет следующее функциональное назначение:

  • предотвращает загрязнение трубопровода;
  • препятствует замораживанию места на выходе из трубки;
  • вбирает лишнюю жидкость из холодильного агента.

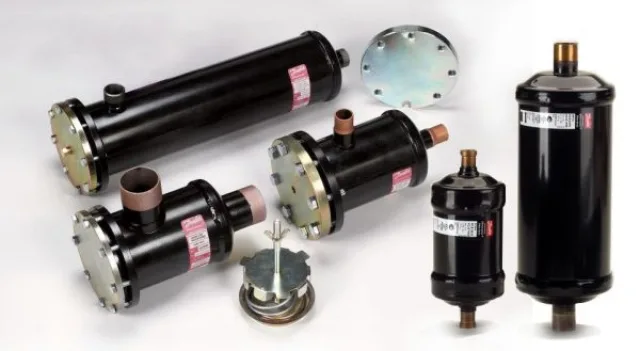

Фильтр-осушитель для чистки холодильного агента

Фильтр-осушитель для чистки холодильного агента

Докипатель: защита компрессора

Это углубление, которое находится между компрессором и испарительным элементом. Емкость требуется для того, чтобы холодильный агент закипал и не попадал к компрессору в первозданном виде. Иначе оборудование быстро выйдет из строя. Как правило, такое устройство фиксируют в камере агрегата.

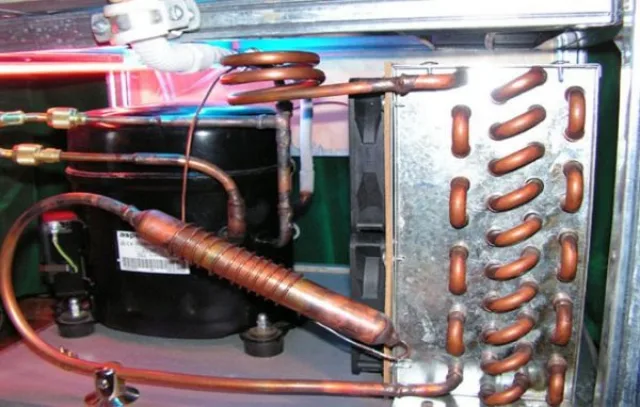

По центру расположен докипатель

По центру расположен докипатель

Как происходит процесс охлаждения?

Мы рассмотрели компоненты, которые установлены в холодильнике. Далее необходимо ознакомиться с особенностями взаимодействия этих компонентов, благодаря чему происходит охлаждение.

Стандартный холодильник без дополнительных функций, работает следующим образом:

  1. С помощью двигателя-компрессора холодильный агент в виде газа образуется из испарителя. Далее происходит процесс сжатия газа компрессором, а затем через фильтр он движется к конденсатору.
  2. После сжатия, жидкий холодильный агент становится горячим. Только в конденсаторе наблюдается его остывание, из-за чего он становится жидким.
  3. Жидкий фреон находится под давлением компрессора. Из конденсатора по трубопроводу вещество движется к испарителю. Там холодильный агент снова преобразуется в газ, но чтобы это произошло, требуется источник тепла. Фреон поглощает это тепло на стенках холодильного оборудования. Из-за такого процесса внутри прибора наблюдается минусовая температура, а холодильный агент переходит в газ.
  4. Это движение фреона будет продолжаться до тех пор, пока не будет получена определенная температура. Только потом регулятор температуры отключит электрическую цепочку, из-за чего компрессор перестанет функционировать.
  5. Из-за отсутствия холода, внутри устройства будет увеличиваться температура. После чего произойдет замыкание тепловым регулятором контактов, а реле включит мотор.

Получается, что процесс работы холодильника основан на преобразовании холодильного агента из жидкого состояния в газ и обратно. Этот процесс происходит в автоматическом режиме.

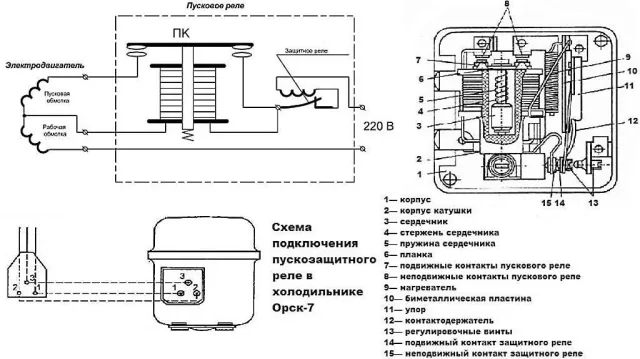

Особенности функционирования компонентов холодильника

Особенности функционирования компонентов холодильника

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

  • на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
  • при работе компрессора слышится громкий звук, но холодильник не морозит;
  • при включении холодильника наблюдается сильная вибрация;
  • компрессор не отключается;
  • холодильник перемораживает продукты.

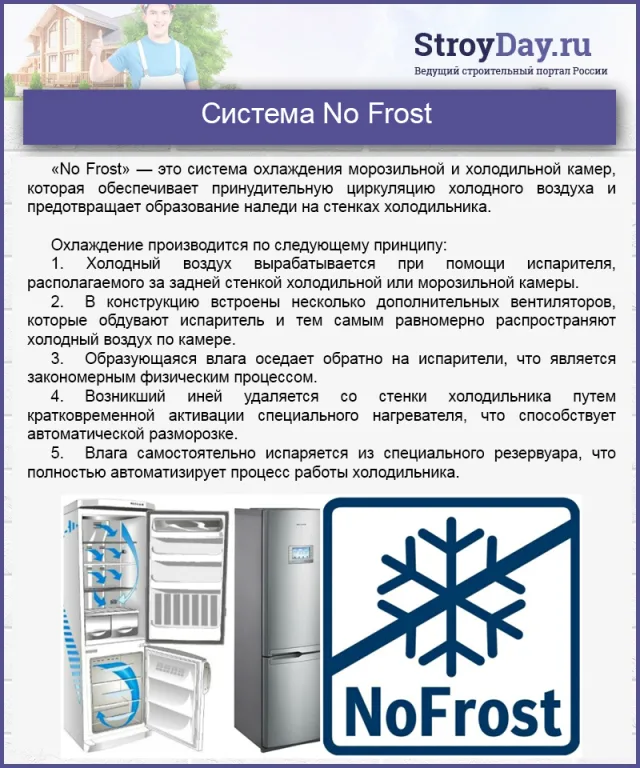

Система No Frost

Система No Frost

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

ПоломкаПричины
Компрессор функционирует, но не морозитПричиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.

Компрессор не перестает работатьТакая проблема возникает по следующим причинам:
  • утечка холодильного агента;
  • разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор;
  • резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки.

    Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
  • Компрессор гудит, но не функционирует
    Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств.

    Существуют и другие причины неисправности:
  • деформация патрубка;
  • поломка терморегулятора.
  • Компрессор холодильника включается, а затем сразу отключаетсяВыделяют следующие причины неисправностей:
  • поломка пускового реле, которое отвечает за запуск мотора;
  • обрыв внутренней намотки;
  • обмотка пускового реле оборвалась и компрессор перегревается.
  • Видео – Неисправности компрессора

    Как проверить компрессор на работоспособность?

    Для того, чтобы определить, функционирует устройство или нет, необходимо подготовить инструмент – мультиметр. Перед тем как закрепить клеммы прибора, необходимо убедиться, что корпусная часть устройства находится не под напряжением, иначе мастер рискует получить поражение электротоком.

    Если все в норме, то потребуется прикладывать клеммы прибора к контактам по очереди. Устройство считается рабочим, если на экране высвечивается «∞». Если высвечивается непонятный набор цифр, то имеются неисправности обмотки.

    Для того, чтобы продолжить тестирование оборудования, необходимо демонтировать компрессор. Чтобы вы могли понять, как это сделать, рассмотрим процесс подробнее.

    Демонтаж компрессора: пошаговая инструкция

    Шаг первый: для начала требуется отсоединить проводники от контактов.

    Следует кусачками отсоединить трубки двигателя

    Следует кусачками отсоединить трубки двигателя

    Шаг второй: теперь необходимо открутить крепежные элементы.

    Придется открутить винты, чтобы достать реле

    Придется открутить винты, чтобы достать реле

    Шаг третий: далее предстоит определить степень сопротивления контактов. Следует приложить клеммы прибора к контактам на выходе. Если все в норме, то должно получиться значение 30-35 Ом (это зависит от типа устройства). В случае получения значения, которое не соответствует норме, следует заменить компонент.

    Если значение не отклоняется о нормы, то следует провести тестирование манометром:

    1. Подключить к нагнетателю шланг с отводком.
    2. Включить двигатель.
    3. Проверить давление.

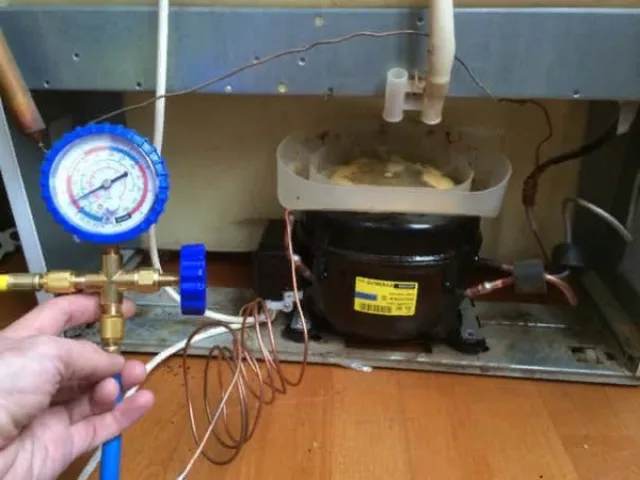

    Процесс измерения давления компрессора

    Процесс измерения давления компрессора

    Если компрессор работает исправно, то давление будет в пределах шести атмосфер. Поэтому при тестировании следует моментально отключить манометр. Иначе высокое давление станет причиной его поломки. Если компрессор не будет работать, то давление останется в пределах четырех атмосфер, поэтому понадобится заменить компонент.

    Если давление остается в норме, а устройство не функционирует, то скорее всего, проблема заключается в неисправности пускового реле.

    Замена компрессора: пошаговая инструкция

    Замена компрессора – это сложный процесс, который требует от мастера определенных навыков. Тем не менее, если вы решились сделать это самостоятельно, то необходимо следовать этапам инструкции.

    Шаг первый: необходимо подготовить приспособления, которые понадобятся для работы. Сюда относится следующее:

    • кислородно-пропановая горелка;
    • пассатижи;
    • накопитель для фреона;
    • вентиля;
    • портативные устройства для заправки;
    • прибор для резки труб;
    • зажимы;
    • цилиндрическое приспособление для качественного соединения устройства с патрубком во время заправки;
    • трубка из меди;
    • фильтр для монтажа в трубопровод;
    • баллон с холодильным агентом.

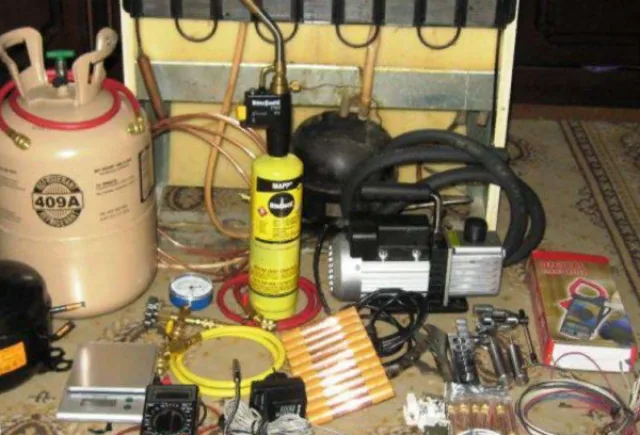

    Инструменты, которые потребуются в процессе работы

    Инструменты, которые потребуются в процессе работы

    Шаг второй: далее необходимо высвободить холодильный агент.

    Сделать это можно следующим способом:

    1. С помощью пассатижей пережать трубки, которые соединяются с системой охлаждения. При этом проделать такую работу следует аккуратно, ведь если с усилием отпиливать трубки, то образуется пыль, которая может попасть в конденсатор и испортить элементы.
    2. После чего следует включить холодильник на пять минут. Этого времени достаточно для конденсации фреона.
    3. Затем к линии заправки следует подсоединить шланг, который идет от баллона.
    4. После чего следует открыть вентиль на баллоне, чтобы собрать холодильный агент. Как правило, на это уходит меньше 60 секунд.
    5. Далее необходимо отсоединить блок реле с проводками (темная коробка).
    6. Оставьте разметку для того чтобы правильно его установить.
    7. После чего с помощью кусачек необходимо убрать фиксаторы.
    8. Далее необходимо отсоединить проводку, которая отходит к вилке.
    9. После чего получится выкрутить прибор.
    10. Теперь трубки необходимо очистить перед установкой другого устройства.

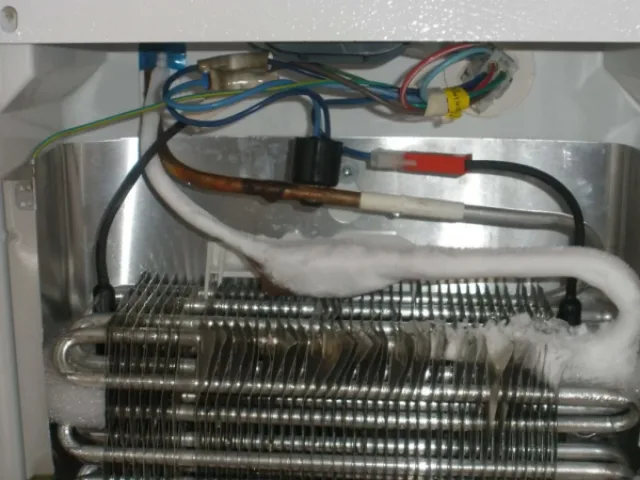

    Необходимо стравить фреон

    Необходимо стравить фреон

    Шаг третий: теперь следует снова проверить степень сопротивления. Здесь потребуется омметр. Как и в предыдущем случае, необходимо поочередно прикладывать клеммы прибора к контактам. Получившиеся значения необходимо сверить с номинальными значениями для конкретного устройства.

    Если измерение производится приспособлением для зарядки, то необходимо выполнить следующие манипуляции:

    1. Зафиксировать на корпус лампы мощностью 5 В минусовые клеммы.
    2. Плюсовые клеммы закрепить на обмотке сверху.
    3. К концам обмотки по очереди дотронуться цоколем.

    Если устройство работает, то при прикосновении лампочка должна загореться.

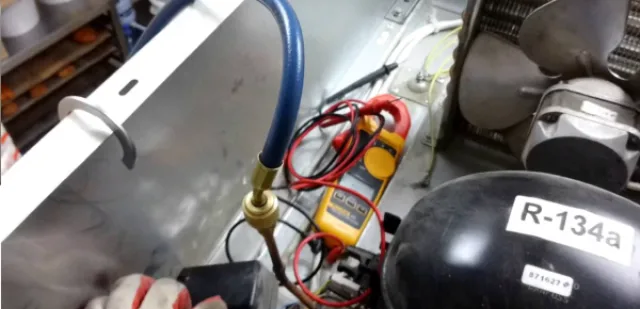

    Измеряем сопротивление

    Измеряем сопротивление

    Шаг четвертый: теперь необходимо замерить силу тока. Сначала с помощью прибора проверяется реле пуска, подключенное к двигателю. После чего клемму необходимо подсоединить к устройству. Полученные значения должны соответствовать мощности мотора. Если его мощность равняется 130 В, то сила тока будет 1,3 А.

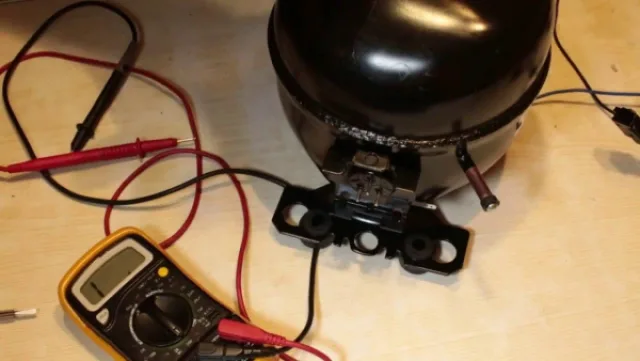

    Прибор для измерений

    Прибор для измерений

    Шаг пятый: установка нового компрессора. Первым делом необходимо зафиксировать новое устройство на поперечной планке холодильного блока. С трубок придется снять затычки, чтобы выполнить установку. Далее предстоит замерить давление.

    При этом следует помнить, что нарушать герметичность (убирать затычки трубок) устройства следует не раньше, чем за пять минут до монтажа. После чего понадобится стыковать трубки с помощью горелки. В момент пайки следует наблюдать за направлением огня от горелки — направлять его надо во внутреннюю часть трубок. Иначе это приведет к оплавлению деталей из пластмассы.

    Сначала присоединяют трубку заправки, затем для отвода холодильного агента, а в последнюю очередь – трубку нагнетания.

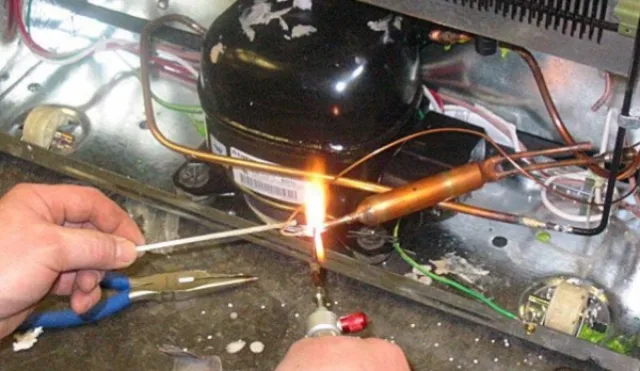

    Процесс соединения трубок с помощью горелки

    Процесс соединения трубок с помощью горелки

    Шаг шестой: по завершению монтажа необходимо заправить оборудование холодильным агентом. Для начала необходимо подсоединить устройство к линии заправки с помощью фиксирующей муфты. Затем останется подсоединить контакты и установить реле защиты.

    После включения агрегата, необходимо наполнить систему холодильным агентом на 45%. Затем следует проверить надежность соединений и отключить от сети. Далее необходимо добиться оптимального давления в 10 Ра, снова включить холодильник и заполнить фреоном. В завершении останется убрать муфту и запаять трубу.

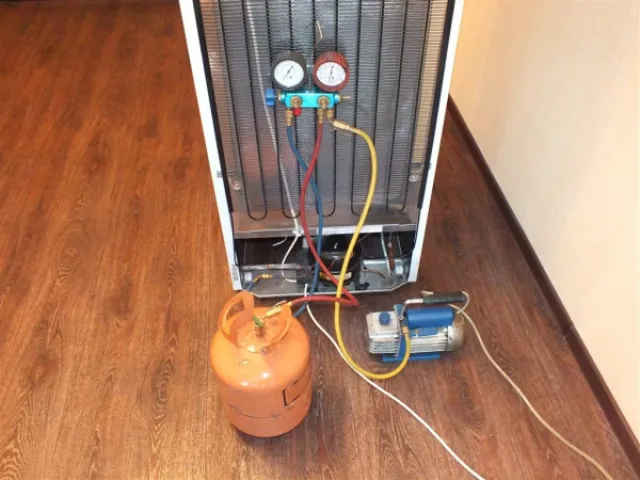

    Процесс заправки

    Процесс заправки

    Подключение компрессора без переключателя

    Подключение компрессора в систему без реле осуществляется согласно схеме, которую мы привели ниже.

    Схема подключения мотора без реле

    Схема подключения мотора без реле

    Необходимо взять проводник с двумя жилами на одной стороне и штекером на другой стороне. Один контакт следует присоединить к главной точке, а другой на рабочую обмотку. Теперь эти контакты следует соединить и воткнуть штекер в розетку. В этом случае исправный холодильник будет функционировать.

    Видео – Подключение компрессора без переключателя

    Подводим итоги

    Даже если подключение компрессора кажется сложной задачей, то после изучения схемы у вас получится справиться с процессом. Здесь необходимо соблюдать последовательность действий, работать неторопливо и вдумчиво. Желаем удачи!
