Как вставить замок в межкомнатную дверь своими руками: пошаговая инструкция

Чтобы по квартире не разгуливали сильные сквозняки, а также просто для того, чтобы человек всегда мог иметь возможность на какое-то время «изолировать» собственное пространство для полноценного отдыха, правильным решением будет установить замки на межкомнатные двери. Сделать это не так уж и сложно, имея подходящие инструменты и базовые навыки работы с ними.

В этой публикации как раз и поговорим, как вставить замок в межкомнатную дверь самостоятельно, не прибегая к вызову мастера. Будут рассмотрены разные модели запирающих устройств, что, кстати, возможно, позволит еще и определиться с выбором наиболее подходящей модели.

Разновидности межкомнатных замков

Наиболее популярными для межкомнатных дверей являются, пожалуй, простые замки-защелки с ручками, расположенными с обеих сторон. Однако, бывают различные жизненные ситуации, при которых появляется необходимость установить в дверное полотно более надежные запорные устройства. Поэтому далее будут рассмотрены различные варианты, из которых можно сделать выбор подходящей модели.

Итак, сегодня в продаже можно найти следующие разновидности замков:

• Фалевый замок (обычная ручка-защелка).
• Ручка-защелка с фиксатором.
• Врезной замок.
• Накладной замок.
• Магнитный замок.
• Сувальдный замок.
• Простейшие шпингалет и щеколда.

Чтобы иметь представление о выше названных конструкциях, их стоит рассмотреть более подробно. И начать, наверное, необходимо с самых простых из них.

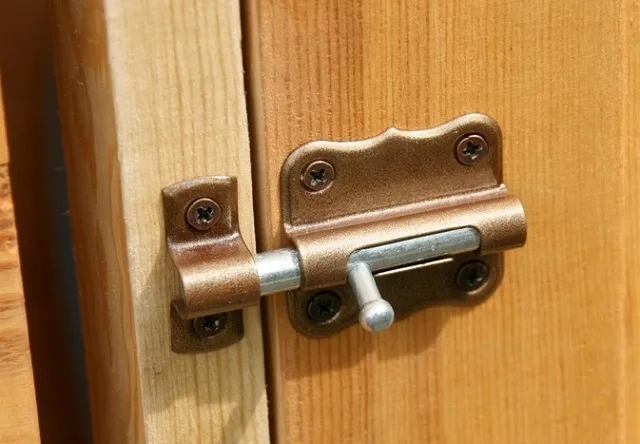

Шпингалет

Шпингалет — это самое простое устройства для закрытия дверей. Чаще всего его устанавливают в туалете или ванной. Такой замок прост как в установке, так и в эксплуатации, поэтому, несмотря на свою примитивность, до сих пор пользуется большим спросом у потребителей.

Удобство этого устройства состоит в том, что с его эксплуатацией справится даже ребенок. Шпингалеты могут устанавливаться как с одно стороны двери (изнутри помещения – чтобы можно было закрыться, так и с обеих – чтобы дверь не хлопала при сквозняках.

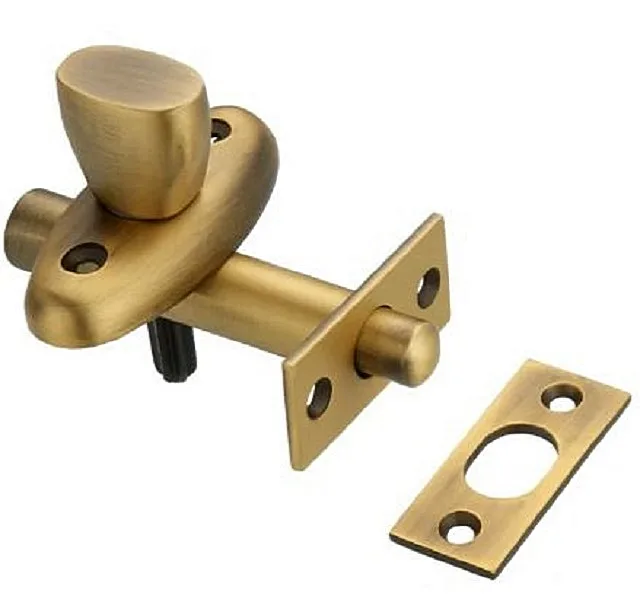

Щеколда

Щеколда — это несложное устройство, которое позволяет закрыться в комнате изнутри. Этот замок представляет собой ригель (пластину или стержень), который поступательно перемещается влево вправо с помощью поворота специальной ручки.

Щеколду можно назвать самым простым устройством после шпингалета. Существуют разные модели задвижек — большинство из них просто закрепляется на поверхности полотна двери. Но существует и такие конструкции, которые врезаются в торец двери.

Щеколды также могут быть установлены и на входную дверь в качестве вспомогательного запирающего устройства.

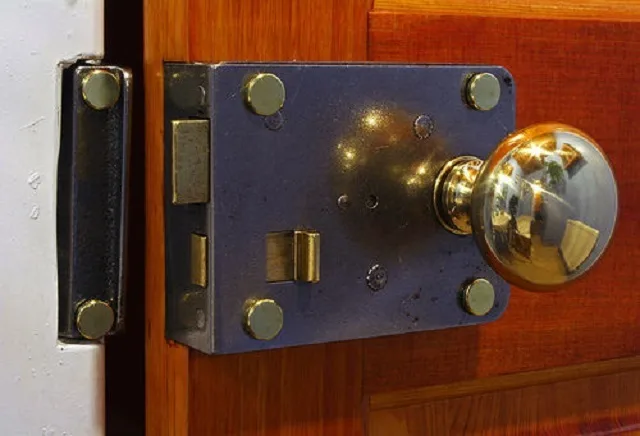

Накладной замок

Накладной замок прост по конструкции и монтажу, поэтому спрос на такие изделия не падает. Однако, эти модели редко устанавливают на межкомнатные двери — чаще они используются в роли второго (третьего) замка на входе в квартиру. Тем не менее, подойдет это запирающее устройство и для, например, коммунальной квартиры, когда в разных комнатах проживает несколько семей.

Современные накладные модели оснащаются эстетичным корпусом, поэтому вполне могут стать даже декоративным элементом интерьерного дизайна. Кроме того, они удобны в эксплуатации. Замок не требует сложной врезки — его устанавливают на дверное полотно со стороны закрытия, а для личинки ключа достаточно просверлить всего лишь одно сквозное отверстие нужного диаметра. Глубокой выборки пазов с торца двери – не предполагается.

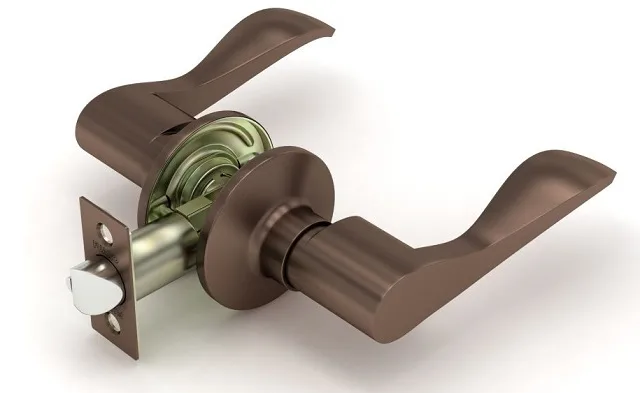

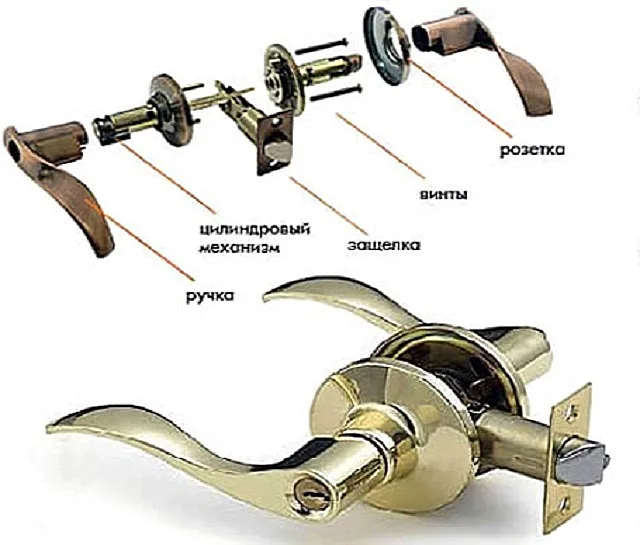

Фалевый замок с ручками

Этот вид замка имеет самый простой механизм и предназначен именно для установки в межкомнатные двери. Его конструкция состоит из цилиндра, металлического или пластмассового язычка и ручек, с помощью которых происходит управление язычком.

Замок прост и надежен в эксплуатации и может иметь разнообразное дизайнерское оформление, поэтому его можно подобрать для любого стилевого оформления двери. Недостатком этой конструкция является то, что дверь с любой стороны может быть открыта простым нажатием на ручку. То есть язычок нельзя зафиксировать в одном положении, и чтобы появилась возможность «изолироваться» в помещении потребуется установка еще шпингалеты или щеколды.

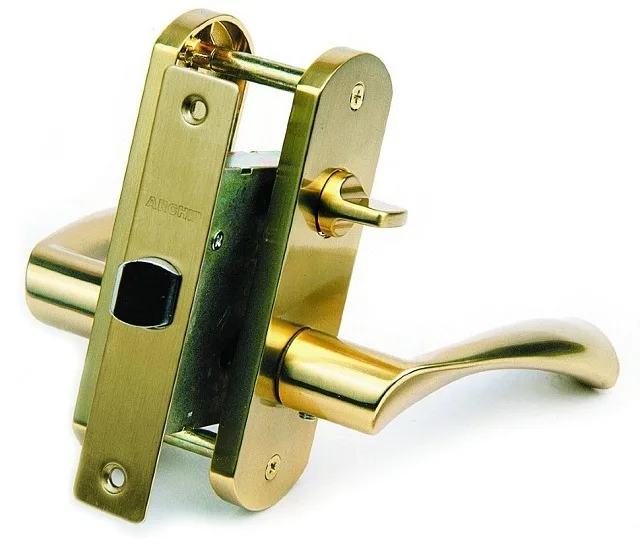

Замок-защелка с фиксатором

Конструкцию этого замка можно назвать очень схожей с обычной защелкой, но отличается она тем, что оснащена фиксатором, который блокирует открывание двери. Этот тип замков подразделяется на кнопочный и рычажный варианты. Рычажный, надо сказать, отличается большей практичностью и надежностью. Кнопочный замок — не менее надежен, но при возникновении сквозняка дверь может при сильном захлопывании может случайно заблокироваться. Правда, как правило, с внешней стороны предусматривается возможность аварийного открытия, на всякий случай.

Замок, оснащенный фиксатором, имеет ряд преимуществ — это несложный монтаж, простая конструкция и большой ассортимент моделей. Он является оптимальным вариантом для межкомнатных дверей, так как позволяет закрыться в комнате, если появилась необходимость уединиться.

Приобретая такое изделие, следует проверить плавность хождения язычка и его возвращение внутрь двери при повороте ручки. Если язычок не уходит полностью в дверное полотно, значит, пружина замка работает недостаточно хорошо.

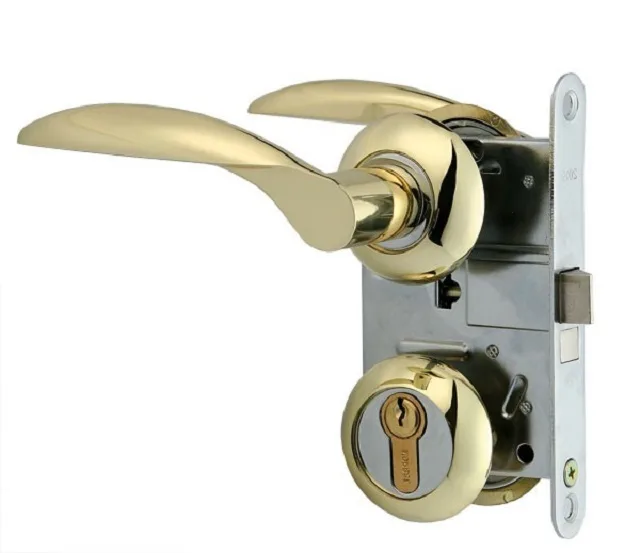

Врезной замок

В некоторых случаях, например, если в квартире проживает две семьи, для межкомнатных дверей требуется замок, который при необходимости закрывается на ключ. Для этой цели подойдет врезная модель запирающего устройства, оснащенного личинкой для ключа. По внешнему виду она походит на замок для входных дверей и имеет такой же, но более простой и менее прочным ко взлому механизм.

Цилиндр замков для внутриквартирного применения может быть двух видов — это «ключ-вертушка» и «ключ-ключ». В первом случае, зайдя в комнату, в личинку не придется вставлять ключ, чтобы закрыться — необходимо просто повернуть вертушку.

Этот тип замков, благодаря своей несложной конструкции, достаточно надежен и долговечен.

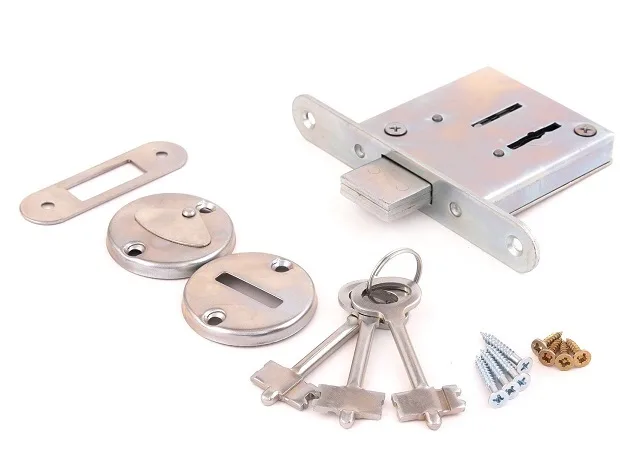

Сувальдный замок тоже относится к категории врезных устройств, он отличается своей надежностью и высокой степенью защиты. Применяется этот вариант запирающего устройства как для входных, так и внутриквартирных дверей. Для фиксации язычка-засова в этих моделях используются пластины-сувальды, имеющими различные по форме пазы. Для каждой из сувальд предназначается конкретная бороздка, нанесенная на ключ. Замок может быть открыт только в том случае, если пластины займут правильное положение, освободив проход для движения ригеля. Такие замки на внутренние двери часто устанавливаются в офисных зданиях – в жилых помещениях их применяют крайне редко.

К недостаткам врезных замков можно отнести относительную сложность монтажа, а также зависимость выбора устройства от толщины двери, так как для него придется выбирать с торца в полотне глубокий и довольно высокий паз.

Магнитный замок

Надо сказать, что немногие знакомы с таким механизмом, как магнитный замок. А между тем – он очень хорошо подходит для закрывания спален и детских комнат, так как он работает практически бесшумно.

Принцип работы магнитных замков можно сравнить с магнитами, устанавливаемыми на дверцах шкафов. Состоит устройство из двух магнитных или же магнитной и стальной накладки, одна из которых закрепляется на дверной коробке, другая – монтируется в полотно. При закрывании двери, расстояние между магнитами сокращается, и они притягиваются друг к другу, удерживая полотно в дверной коробке до разблокировки замка.

Открывается механизм поворотом ручки или даже просто надавливанием на дверь с приложением усилия. При открывании полотна расстояние между магнитами естественным образом увеличивается, поэтому прекращается их взаимодействие.

Благодаря простой конструкции магнитные замки отличаются долговечностью и удобством эксплуатации.

К преимуществам этих видов конструкций можно отнести следующие моменты:

• Замки не оснащены подпирающей пружиной, которые устанавливаются во всех остальных видах замков и является «ахиллесовой пятой» — нередко или ослабевает, или волосностью выходит из строя.
• Отсутствие язычка упрощает эксплуатацию механизма.
• Дверь открывается бесшумно, что особенно важно для детских комнат.
• Большинство замков имеют стандартные размерные параметры, поэтому подходят для разных типов дверей.
• Магниты при взаимодействии между собой выполняют роль еще и роль доводчика полотна.

Существует несколько разновидностей магнитных устройств — это пассивный, электромагнитный и оснащенный ригелем вариант.

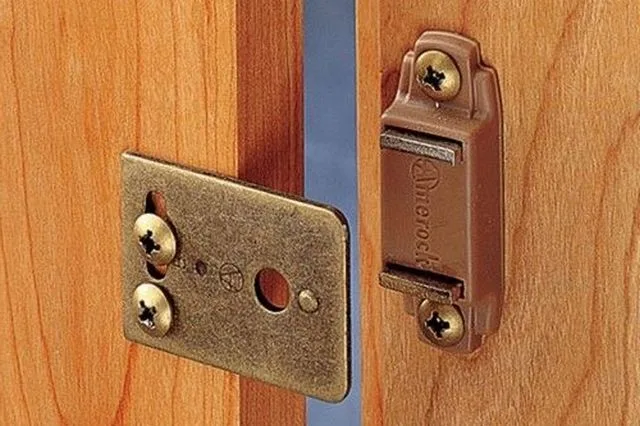

• Пассивная конструкция замка состоит из магнита, устанавливаемого на дверь и металлической пластины, закрепляемой на дверную коробку. При приближении двух элементов друг к другу между ними образуется магнитное поле, благодаря которому полотно фиксируется в коробке. Чтобы открыть дверь, закрытую с помощью магнита, необходимо приложить немалое усилие. Такие замки часто монтируют на раздвижные двери или двери-гармошки.

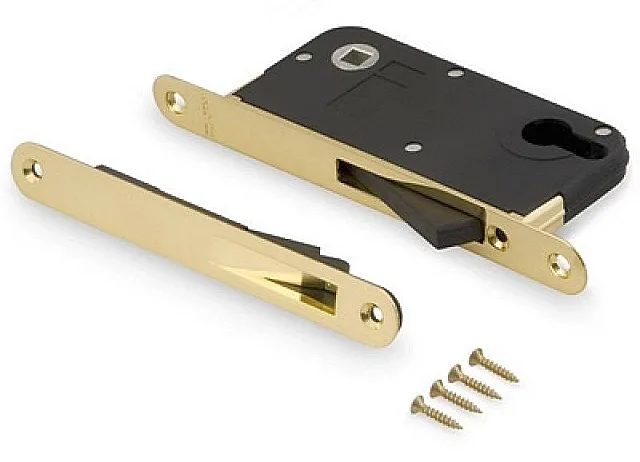

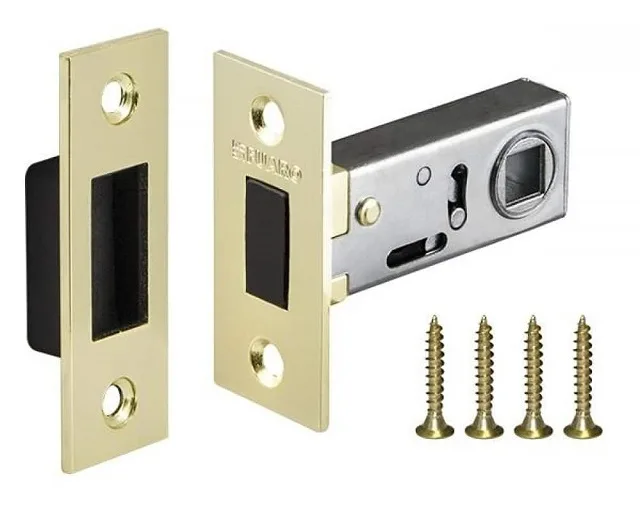

• Замок, оснащенный ригелем, имеет достаточно сложную конструкцию. В нее, кроме магнита, входит механическая часть. Внешне такие модели практически не отличаются от обычных запирающих устройств, но, в отличие от них, магнитный замок не имеет прижимной пружины. Ригель (язычок) изготавливается из намагниченного металла и при закрывании двери самопроизвольно входит в паз планки, закрепленной на дверной коробке. Открывание двери происходит после нажатия на ручку, в этот момент магниты механически разводятся, ригель стягивается в корпус замка.

Этот тип магнитных замков отличается высокой надежностью, поэтому пользуется популярностью у потребителей.

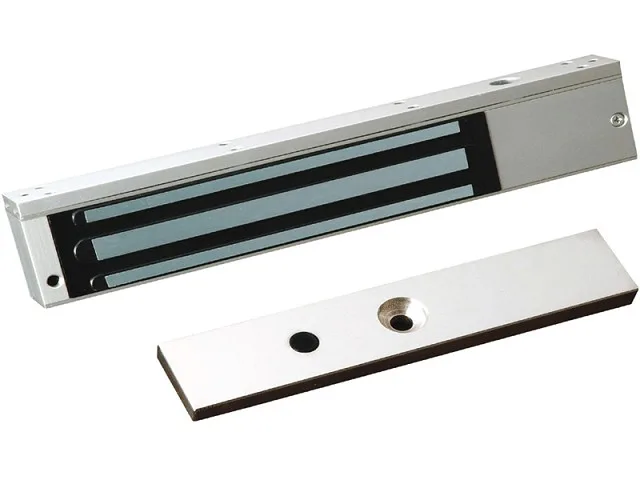

• Электромагнитные механизмы чаще всего устанавливаются на входе в квартиру, но при желании и финансовых возможностях можно установить и на внутриквартирные двери. Этот вариант запорного устройства может открываться с помощью карточки, ключа или же пульта управления. Правда, подобный замок способен работать только при подключении его к источнику электропитания — без электричества замок не действует.

В конструкцию замка входит магнитная его часть и ответная планка. В запертом состоянии подаваемое питание генерирует электромагнитное поле высокой напряженности, и дверь открыть невозможно. Для открытия специальный ключ, карточка или нажатие на кнопку на определенное время прерывает подачу питания на катушку электромагнита —поле исчезает, полотно не притягивается к ответной планке.

Замок отличается бесшумной работой и надежностью при наличии бесперебойного питания. К недостаткам этих моделей можно отнести их высокую стоимость и внушительные размеры. И, по большому счету, для межкомнатных дверей это все же выглядит излишеством.

Самостоятельная установка межкомнатного замка

Инструменты для работы

Естественно, если решено установить замок самостоятельно, то придется подготовить некоторые инструменты, список которых приведен ниже:

• Измерительные приспособления — рулетка (линейка) и строительный угольник.
• Простой карандаш для выполнения разметки.
• Канцелярский ножик.
• Стамески шириной в 10 и 20 мм.
• Электрическая дрель с набором сверл. Так, для показанного ниже типа замков потребуется перьевое сверло шириной 22÷23 мм, обычные сверла по дереву диаметром в 3 и 10 мм, сверло-коронка диаметром 50÷54 мм, в зависимости от конкретной модели.
• Молоток.
• Шуруповерт.

Установка межкомнатного замка-защелки с фиксатором

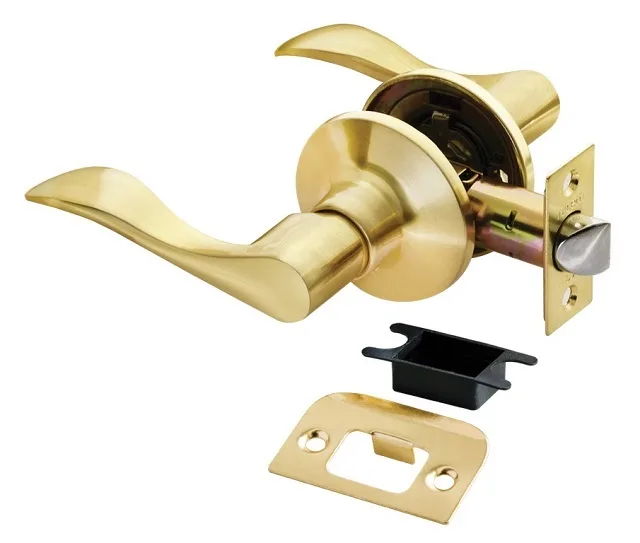

В этом разделе будет рассмотрен монтаж замка-защелки, так как он самый распространенный вариант, используемый в межкомнатных дверях. Следуя пошаговой инструкции, установить замок в дверное полотно большинству хозяев не составит труда. Не стоит торопиться – особое внимание уделяется точности разметки, иначе может случиться, что механизм попросту не будет работать.

Проще всего установить замок в деревянную дверь. Сложнее, если полотно изготовлено из МДФ-плиты. Натуральная древесина, в отличие от других материалов на ее основе, легче сверлится и не крошится, сохраняя заданную форму. Если дверь выполнена из МДФ, а опыта в установке замков нет, то для гарантированного результата лучше доверить монтаж запирающего устройства мастеру.

Все необходимые детали должны входить в комплект приобретенного механизма – это обязательно проверяется при приобретении.

В данном случае в набор входят следующие детали:

• Две ручки. У этой модели им придана Г-образная форма, но в других модификациях они могут быть и шарообразными.
• Цилиндровый запирающий механизм: с одной стороны обычно – под ключ, с другой – под ручной стопор.
• Крепежные винты, соединяющие расположенные на противоположных сторонах двери цилиндровые механизмы.
• Защелка-язычок в корпусе со своим пружинным механизмом».
• Две декоративные розетки, закрывающие цилиндровые механизмы и крепежные винты.

Ниже в таблице показан пошагово процесс установки подобной модели:

Иллюстрация	Краткое описание выполняемых операций
	Первое, что необходимо сделать — это очень внимательно изучить инструкцию по сборке и установке замка, предоставленную его производителем. Как правило, такой «мануал» входит в общий комплект поставки.
	Далее, следует вытащить из упаковки все детали механизма и попробовать собрать их в общую конструкцию — пока «на коленях», то есть вне двери. Это поможет до конца понять принцип соединения и взаимодействия всех деталей и узлов замка. Кроме этого, сразу же подготавливаются все инструменты, необходимые для работы. На этой иллюстрации показаны стамеска и перьевое сверло.
	Как уже было сказано выше, потребуется сверло-коронка для высверливания в двери сквозного отверстия для установки цилиндрового механизма. Это отверстие затем будет прикрыто розетками ручек.
	Чтобы быть уверенным, что коронка подойдет к выбранной модели, стоит приложить ее к одной из частей замка. Понятно, что вырезаемое коронкой окно должно быть меньше диаметра розеток, но достаточное для механизма и для стягивающих две половины замка винтов.
	Следующий этап — это разметка двери, и к нему следует подойти максимально ответственно. Если с высотой установки замка можно допустить погрешность – это не повлияет на его работоспособность, то определение точки – центра (оси) установки цилиндрового механизма должно быть определено предельно точно. Как правило, замки в межкомнатных дверях устанавливаются на высоте в 900÷1100 мм от низа двери. В первую очередь на полотне откладывается именно это расстояние и отмечается карандашом. Именно на этом горизонтальном уровне будут наноситься и все остальные точки разметки.
	От намеченной точки проводятся строго горизонтальные линии по лицевой поверхности дверного полотна и по его торцу. Для этого следует обязательно воспользоваться угольником, так как даже совсем небольшая ошибка чревата невозможностью последующей установки замка или необходимостью разделывать вширь отверстия, что может испортить внешний вид двери в итоге. Далее, от угла на этой намеченной линии откладывается необходимое (указанное в инструкции по установке) расстояние и намечается центр сквозного круглого окна для размещения механизма замка. Иногда задача упрощается – производитель прикладывает к инструкции полноразмерный бумажный шаблон, и ошибиться с центром этого окна – сложно.
	На торцевой стороне на нанесённой линии необходимо найти и точно отметить середину толщины двери.
	Следующим шагом в торце полотна с помощью дрели и перьевого сверла шириной в 22 мм высверливается отверстие на указанную в инструкции глубину. Эта глубина должна позволить свободно войти в получающееся гнездо цилиндрическому корпусу защелки, с учетом того, что монтажная планка этого механизма будет утапливаться в дерево на торце двери. Очень важно сверление производить, держа дрель ровно под прямым углом относительно плоскости торца, чтобы гнездо не увело в сторону.
	Далее, в патрон дрели зажимается сверло-коронка. Центр сверла устанавливается в точке, отмеченной на основной плоскости полотна, и начинаются сверление. Процесс продолжается до тех пор, пока центральное сверло коронки ни выйдет с обратной стороны двери.
	Затем сверло устанавливается в образовавшееся с другой стороны двери отверстие, и снова производится сверление. На этом этапе работа производится до тех пор, пока в полотне ни образуется сквозное отверстие. Если же попытаться просверлить такое круглое сквозное окно за один проход, только с одной стороны, то почти наверняка зубья коронки на выходе из древесины выломают верхние слои волокон древесины, и края будут крайне неаккуратными.
	Теперь можно произвести примерку защелки. Ее вставляют в торцевой паз — она должна войти в него полностью. Если защелка не вошла до конца, то отверстие придется несколько углубить. В большом сквозном проеме, высверленном коронкой, примерно по его центру, должно оказаться фигурное гнездо, через которое пройдет штырь цилиндрового механизма.
	Крепежная панель защелки очерчивается на торце двери карандашом. Это необходимо сделать достаточно точно, так как по этому контуру будет выбрана часть древесины на толщину панели. На этом же этапе отмечаются точки отверстий для крепежных элементов, а после снятия защелки в этих точках просверливаются отверстия тонким сверлом (3 мм).
	Далее, берется стамеска шириной в 20 мм и молоток. режущая кромка устанавливается на линии контура и по стамеске несильно ударяют молотком, так чтобы лезвие вошло в древесину на глубину, примерно равную толщине металлической пластины. Затем стамеска прижимается к верхнему краю намеченного участка под углом, скошенный краем вниз. И по ней снова слезка ударяют молотком, так как необходимо удалить древесину с отмеченного ранее стамеской участка. Готовый паз при необходимости слегка дорабатывают стамеской вручную. Должно получиться вот такое ровное по форме и по глубине углубление для монтажной пластины защелки.
	Когда древесина будет выбрана, защелку снова устанавливают в паз. Пластина должна встать заподлицо с торцом полотна. Если она даже немного выступает – придется снять защелку и доработать паз.
	Далее, защелка фиксируется в пазе саморезами, которые вкручиваются шуруповертом.
	Теперь пришло время установки ручки с одной из сторон. Сначала устанавливается неразборная, то есть та, в которую будут вкручиваться стягивающие обе стороны замка винты. Цилиндр этой ручки заводится в отверстие, высверленное сверлом-коронкой. При этом центральный сердечник цилиндрового механизма должен пройти через фигурное гнездо механизма защелки
	Затем берется ручка вторая ручка с цилиндровым механизмом. Ее вместе с розеткой следует снять с цилиндра, использовав специальный ключ, входящий в комплект замка. Ключом поджимается стопор через имеющееся отверстие – и ручка вместе с розеткой снимаются.
	Под розеткой расположена круглая пластина с отверстиями для установки винтов, которые скрепят две ручки между собой.
	Цилиндровый механизм с монтажной круглой пластиной устанавливается с другой стороны двери в просверленному пазе так, чтобы отверстия для крепления совпали с отверстиями в защелке и резьбовыми гнездами, расположенными на ручке, установленной с другой стороны полотна.
	Далее, в каждое из отверстий вкручивается по винту, которые должны стянуть ручки на обеих сторонах двери между собой. Поворотный сердечник замка при этом должен окончательно кинематически связать обе рукоятки и механизм защелки.
	Затем, на цилиндр надевается розетка с ручкой, которая просто прижимается и защелкивается — уже без применения ключа.
	Теперь можно произвести испытание установленного замка. Если ручки нажимаются легко, без заеданий, а защелка движется одновременно с их нажатием, и после снятия усилия ручка самостоятельно возвращается в исходное положение, то монтаж выполнен правильно.
	Остается только установить в дверную коробку ответную часть замка. Для этого следует выполнить следующие действия: — нажимается ручка замка и двери прикрывается в дверную коробку; — на косяк наносятся линии определяющие высоту самой защелки и пластины, через которую происходит ее движение; — измеряется расстояние от угла торца двери до острого края защелки; — такое же расстояние откладывается на дверной коробке — это будет начало паза, в который будет заходить защелка; — по отметкам, сделанным на косяке, необходимо приложить ответную часть замка и обвести ее карандашом; — после этого с помощью перьевого сверла высверливается центральная зона ответной части замка, а затем тонким сверлом просверливаются отверстия для крепления; — из косяка так же, как ранее из торца двери, на намеченной границе необходимо выбрать верхний слой древесины на толщину пластины ответной части, так как она должна встать заподлицо поверхностью косяка; — пластина устанавливается на место и прикручивается саморезами.

На этом монтаж замка-защелки закончен, и дверь можно закрывать. Если все замеры были произведены правильно, то полотно легко зафиксируется замком закрытом положении.

Монтаж врезного замка

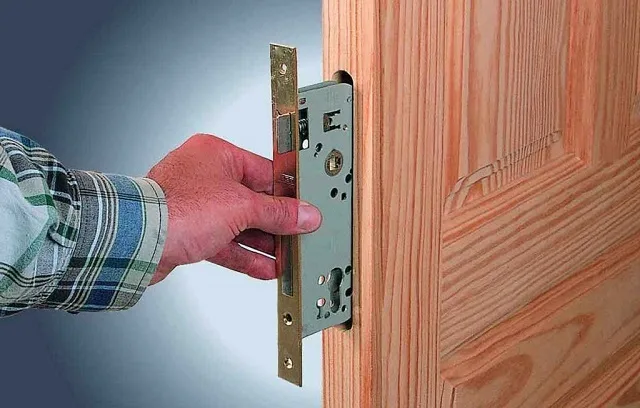

Установка врезного замка — это задача несколько посложнее, так как предполагает довольно большой объем выборки древесины при формировании гнезда для корпуса запорного устройства. Однако, и с подобной установкой можно справиться самостоятельно, только придется набраться терпения и делать все очень аккуратно.

В таблице ниже будут рассмотрены этапы «инсталляционных» работ по установке врезного замка:

Иллюстрация	Краткое описание выполняемой операции
	При создании гнезда под врезной замок, работы также начинаются с проведения разметки. Высота установки замка от пола может варьироваться от 900 до 1100 мм. В демонстрируемом примере ручка замка будет находиться на высоте в 1050 мм от нижнего края двери. Разметка производится карандашом, при помощи строительного уголка. На торцевой стороне двери отмечаются верхняя и нижняя границы замка, а также передней крепежной пластины. Кроме этого, на основной плоскости двери точками намечаются места будущих отверстий под установку ручки и личинки под ключ. В комплекте с замком также может идти полноразмерный бумажный шаблон
	Вырезать глубокий паз будет намного проще, если выбрать основную часть древесины несколькими рядом расположенными в ряд отверстиями большого диаметра. Поэтому далее определяется середина толщины двери в том месте, где будет врезаться замок, проводится вертикальная осевая линия и намечаются центры отверстий, которые будут просверливаться. Глубина отверстий должна быть больше, чем глубина корпуса замка на 5 мм. Чтобы глубина всех отверстий получилось одинаковой, на дрель устанавливают специальный ограничитель. Если его нет, то на сверле можно просто сделать отметку с помощью полоски изоленты. Диаметр сверла в идеале должен быть равен ширине корпуса замка.
	Отверстия по намеченным точкам сверлят, начиная сверху, с помощью электрической дрели. Они должны располагаться как можно ближе друг к другу. При работе сверло необходимо устанавливать и удерживать под прямым углом к торцу двери, иначе замок может встать криво. Особенно важно ровно просверлить верхнее и нижнее отверстие, которые, в принципе, формируют края верх и низ выбираемого пространства и задают общую форму гнезду.
	После того как основная часть дерева из паза будет выбрана с помощью сверла, внутреннее пространство необходимо выровнять с помощью стамески и молотка, удалив остатки древесины. Выровняв стенки, верх и дно паза, в него для примерки устанавливают замок. При необходимости пространство посадочного места подчищается, выравнивается, также при помощи стамески и молотка.
	Когда гнездо для замка будет готово, необходимо разметить место для передней крепежной пластины. Ее размечают карандашом, потом набивают контур стамеской на глубину толщины планки, так как она должна быть врезана заподлицо с поверхностью торца двери. Затем, с отмеченного участка выбирается слой древесины — это станет посадочным местом для пластины. После этого в гнездо следует установить замок и определить на торце точки, в которых будут высверлены отверстия малого диаметра под крепеж. Отверстия просверливаются после того, как замок будет извлечен из паза.
	Следующим шагом необходимо проделать отверстия для дверной ручки и механизма-личинки под ключ. Центры этих отверстий следует еще раз уточнить с помощью угольника и сверить с размерами, указанными в схеме. Для сверления используется перьевое сверло необходимой ширины, соответствующей размеру цилиндрового механизма ручки и диаметру личинки. Сверление производится с одной стороны двери до тех пор, пока конец сверла ни покажется с обратной ее стороны. Это будет точка, в которую необходимо будет установить сверло для встречного просверливания полотна, до стыковки каналов
	Теперь остается только собрать и закрепить все детали замка в единую конструкцию. Для этого в гнездо устанавливается замок и фиксируется с торцевой стороны к двери двумя саморезами. Далее. на своё место вставляется личинка и крепится с помощью винта, идущего в комплекте с замком. После этого необходимо вставить ключ и проверить работу замка, повернув его на закрывание и открывание. Если замок работает без сбоев, то можно крепить ручки. Для этого в отверстие вставляется сердечник, имеющий в сечении четырехугольную форму, затем на него с двух сторон надеваются ручки, которые фиксируются на дверном полотне саморезами.
	Завершающим этапом идет установка ответной пластины на дверной коробке. Чтобы проще было определить место сверления отверстий для вхождения ригеля и язычка защелки, их торцы густо смазывают зубной пастой. Затем закрывают дверь и поворачивают ключ для выхода ригеля — на дверной коробке отпечатается расположение деталей замка. По этим отметкам и необходимо высверлить отверстия с помощью перьевого сверла, или же выбрать гнездо с помощью стамески и молотка. Глубина пазов должна быть на 5 мм больше длины ригеля и язычка. Так как ответная планка должна быть установлена заподлицо с поверхностью короба, ее прикладывают на место установки, обводят карандашом и с этого места выбирается древесину на толщину пластины. По готовности посадочного места ответная планка устанавливается на место и фиксируется саморезами. Далее, можно произвести завершающие испытания механизма. Если ригель и язычок при повороте ручки и ключа имеют плавный ход, не упираются в планку и не трутся об него — замок готов к эксплуатации.

Ознакомьтесь с реставрацией дверей своими руками и пошаговой инструкцией, из нашей новой статьи на нашем портале.

*  *  *  *  *  *  *  *

Изучив внимательно инструкцию по установке разных замков, которые чаще всего монтируются в межкомнатные двери, можно без особых сложностей справиться с этой задачей самостоятельно. То есть те деньги, которые могли бы уйти мастеру, останутся в семье

В завершение публикации – видео, в котором мастер очень подробно и доходчиво показывает свою работу по установке межкомнатного замка.

Видео: Мастер-класс по установке замка на межкомнатную дверь
