Можно ли пространство под ванной оставить открытым? Конечно же, можно, но в основном это случается в двух случаях. Во-первых, если сама ванна имеет красивые фигурные ножки и аккуратную внешнюю поверхность, то есть рассчитана именно на такую установку. И во-вторых – если хозяевам совершенно безразлично, как выглядит их ванная комната или совмещённый санузел. В других вариантах под бортики ванны монтируется специальная декоративная панель, которую часто именуют экраном. Только так можно добиться того, что небольшое помещение для принятия водных процедур будет смотреться эстетично – иначе остается какая-то незаконченность.

Экран для ванны своими руками

Экран для ванны своими руками

В современном ассортименте строительных магазинов представлено множество как уже полностью готовых решений, так и материалов, подходящих для создания подобной конструкции. Выбрать оптимальный вариант, подходящий как по доступности самостоятельного монтажа, так и по внешним данным, бывает достаточно сложно, если не разобраться предварительно — из чего и как можно сделать экран для ванны своими руками. Кроме того, принимаясь за работу, следует учитывать некоторые нюансы обустройства этой специфической детали интерьера, а также требования, предъявляемые к ее конструкции.

Какие требования предъявляются к конструкции экрана?

Скажем честно: ванна – это не вполне обычный объект декорирования. В процессе принятия водных процедур или просто из-за возникших неполадок сантехнического свойства под нее может попасть вода. И это не должно оставаться незамеченным. Значит, одним из ключевых требований к конструкции экрана будет возможность своевременного обнаружения течи. Это позволит избежать излишних затрат на ремонт не только своей, но и ниже расположенной квартиры.

Перечень других условий правильного обустройства экрана включает следующие моменты:

  • Конструкция экрана должна быть устроена так, чтобы был обеспечен оперативный доступ в пространство под ванной. Снятие декоративной панели не должно требовать сложных операций, какого-то специального инструмента и значительных физических усилий.

Причем, доступна должна быть не только система слива-перелива, но и вся поверхность пола. Вполне возможно, что в случае возникновения протечки их под ванны придется срочно собирать воду и производить сушку пространства.

  • Декоративный экран не должен становиться помехой для подхода к ванной. Да и вообще, каким-либо образом снижать комфортность пользования этим сантехническим прибором.

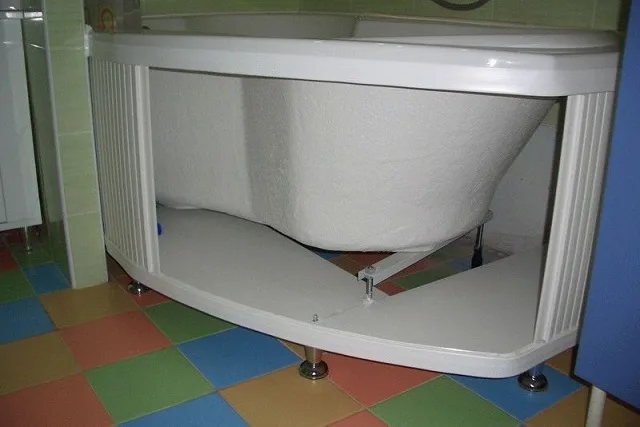

Ножки, закрепленные под каркас или же под цельную панель, добавят комфорта в эксплуатации ванны, так как пальцы ног не будут упираться в экран. Кроме этого, при возникновении аварийной ситуации вода не задержится под ванной, то есть проблему будет проще заметить, а воду – своевременно собрать.

Ножки, закрепленные под каркас или же под цельную панель, добавят комфорта в эксплуатации ванны, так как пальцы ног не будут упираться в экран. Кроме этого, при возникновении аварийной ситуации вода не задержится под ванной, то есть проблему будет проще заметить, а воду – своевременно собрать.

  • Какая бы конструкция экрана ни была выбрана, рекомендовано установить ее на ножки, то есть так, чтобы под панелью образовалось пространство для вентиляции. А в случае протечки – для отвода воды из скрытого пространства. Особенно это важно учитывать, если экран будет закреплен на винты или саморезы, для снятия которых все же требуется определенное время. А полное отсутствие вентиляции под ванной может привести к возникновению грибка, от которого будет достаточно сложно избавиться. Постоянная же циркуляция воздуха значительно сокращает риск появления подобных очагов

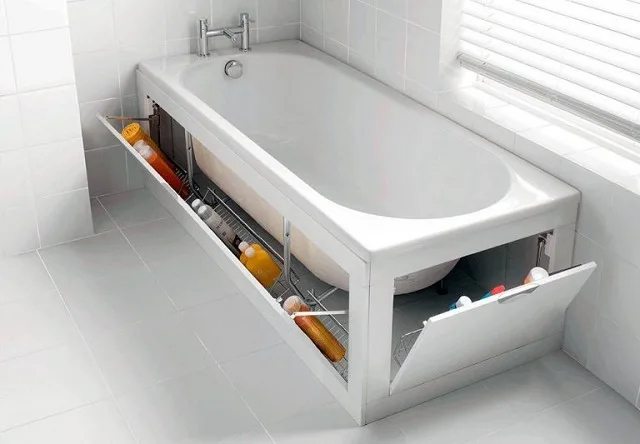

Пространство под ванной может использоваться с пользой. То есть быть зарытым хранилищем для необходимой в ванной комнате утвари, но при необходимости – обеспечивать быстрый доступ ко всем коммуникациям.

Пространство под ванной может использоваться с пользой. То есть быть зарытым хранилищем для необходимой в ванной комнате утвари, но при необходимости – обеспечивать быстрый доступ ко всем коммуникациям.

  • Пространство под ванной можно использовать рационально, например, для хранения бытовой химии. Для этой цели экран или часть его может быть сделан в виде неглубокого шкафчика с полками. Кроме этого, в нижней части экрана можно сделать выдвижной ящик, который при необходимости будет легко убрать, освободив пространство. Эти элементы обустройства экрана необязательны к выполнению и могут быть сделаны по желанию. Однако, традиционно именно для мелочей в небольших ванных комнатах не хватает места, и приходится использовать любую возможность создания дополнительного «полезного объема».

Разновидности экранов под ванну

Всё разнообразие экранов под ванну можно разделить на группы по двум основным критериям. Первый – это конструктивные особенности, второй — материалы изготовления.

Разновидности экранов по особенностям консрукции

По этому критерию выделяют следующие группы:

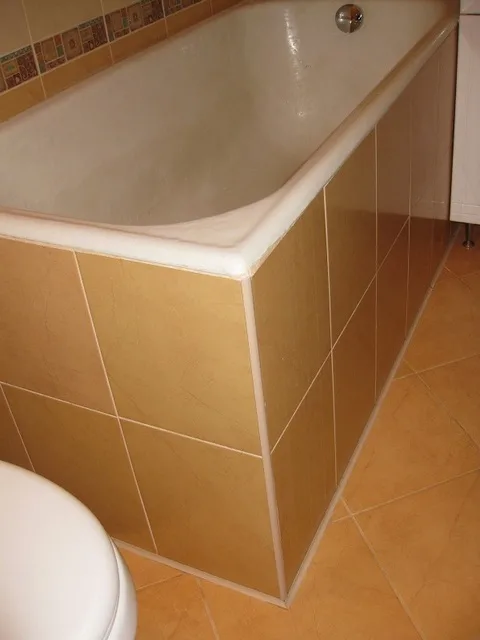

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

  • Глухие экраны или имеющие лишь ревизионное окошко для доступа к системе слива. Как говорилось выше – это далеко не лучший вариант конструкции, особенно для ванной в квартире многоэтажки. При большом желании подобный экран допустим в ванной частного дома, где полностью отсутствует риск залить соседей снизу. Но в этом случае следует быть готовым к возможности проявления плесени из-за плохо вентилируемого пространства в условиях повышенной влажности.

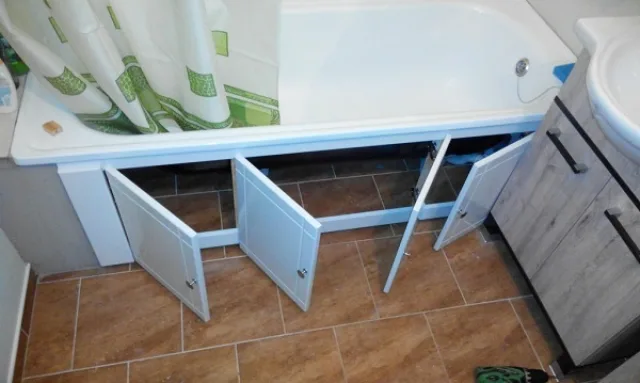

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

  • Стационарные, съемные, раздвижные варианты или с полностью распахивающимися дверцами. Стационарно, скажем, может быть установлен каркас, на котором будут закреплены съемные или открывающиеся детали конструкции.

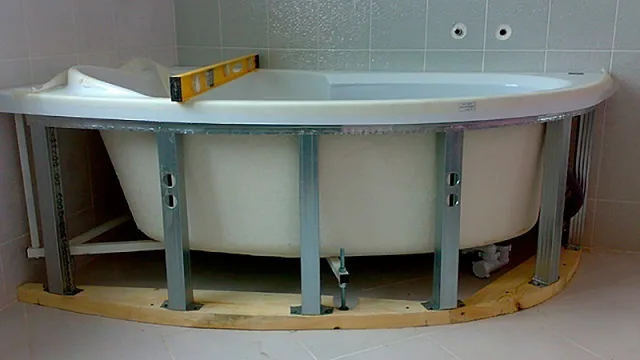

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

  • Экраны могут быть прямыми или криволинейными. Прямые конструкция обустраиваются под ванну, имеющую традиционную прямоугольную форму. Более сложные же варианты придется устанавливать под современные акриловые модели, например, угловые.

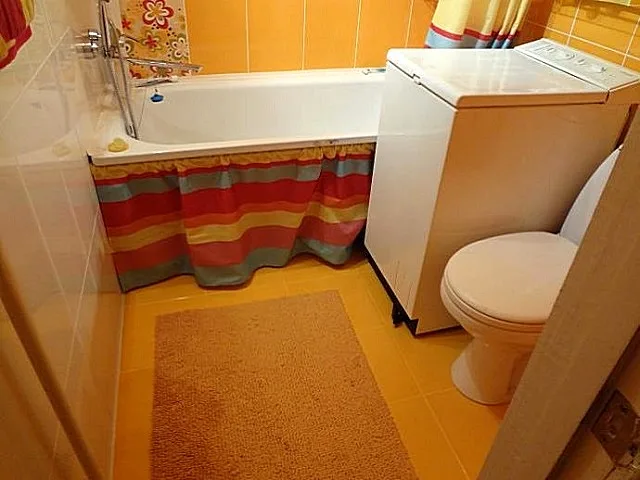

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

  • Конструкции могут быть каркасными или же выполненными из одного материала. Для обустройства каркаса могут быть применены металлические профили или деревянный брус.

Материалы изготовления экранов

Для создания экранов используются самые разные материалы: кирпич, пластиковые панели, гипсоволоконные плиты, влагостойкая фанера, OSB и другие

В качестве финишной отделки могут применяться краска, тонированные или прозрачные лаки, пластиковая вагонка, керамическая плитка.

В расположенной ниже таблице представлено несколько разных вариантов экранов, которые могут быть изготовлены самостоятельно. Возможно, эта информация поможет сделать правильный выбор и оценить собственные возможности:

ИллюстрацияМатериалы, особенности конструкции, ее основные достоинства и недостатки

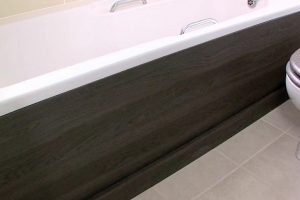

Панель из влагостойкого ДСП, с закрепленным на ней плинтусом или установленная на ножки, может быть зафиксирована к ванне с помощью магнитов, зафиксированных в верхней ее части.
Преимуществами этого варианта является мобильность экрана, который при необходимости может быть быстро демонтирован в считаные секунды, а также эстетичный внешний вид.
Кроме этого, при установке такого экрана не придется монтировать каркас, просверливая полы и стены, а при снятии панели доступ будет обеспечен практически во все уголки пространства под ванной.
Недостатком подобной конструкции (скажем прямо – довольно условным ) является достаточно большой вес, поэтому при демонтаже придется приложить определенные усилия.

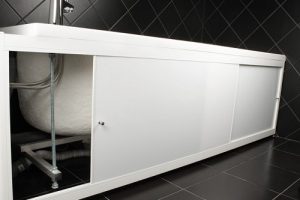

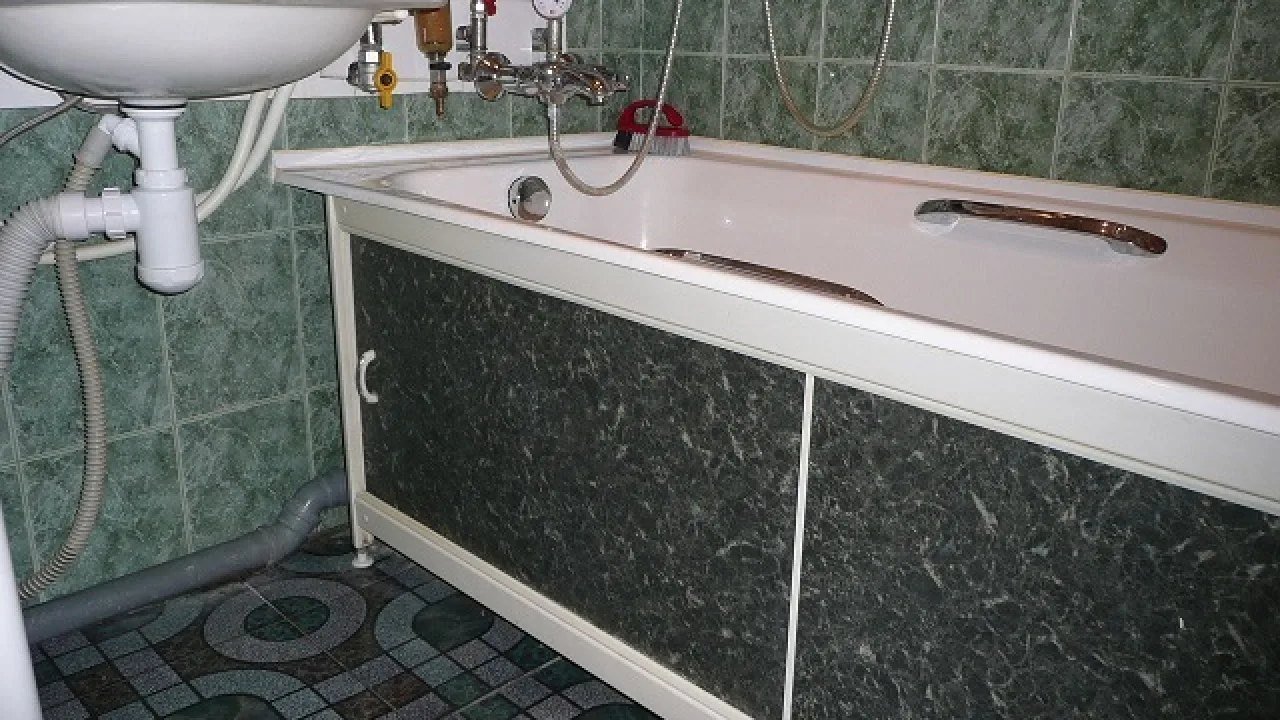

Металлический каркас с закрепленными на нем направляющими, по которым будут сдвигаться две фасадные панели экрана.
Благодаря этому механизму обеспечивается доступ в любую область закрываемого пространства.
Конструкция легкая по весу и может быть приподнята на ножках.
К отрицательным качествам можно отнести определенную сложность в монтаже, поэтому предварительно придется тщательно продумать и составить чертеж по снятым с места установки размерам.

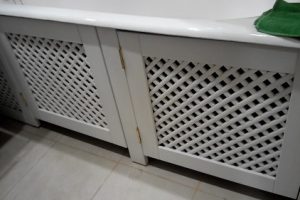

Еще один удачный вариант экрана, который может быть выполнен как из готовых пластиковых панелей, так и из древесины.
Конструкция состоит из каркаса и распашных вентилируемых дверок, при открытии которых можно при необходимости выполнить ремонтные работы или произвести ревизию или уборку пространства.
Недостатком конструкции можно назвать необходимость создания под нее устойчивого каркаса.

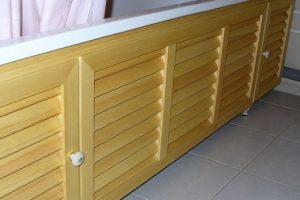

Аналогичная предыдущему варианту модель, но выполненная из дерева.
В данном случае, рейки на распашных дверцах установлены под углом, по типу жалюзи, благодаря чему между них образуются зазоры, через которые осуществляется вентиляция пространства.
Экран из гипсокартона — это достаточно популярный в последние годы вариант.
Закрепление гипсокартонных листов осуществляется на каркасе, изготовленном из металлического оцинкованного профиля или же из бруса. Для установки в помещениях с повышенной влажностью необходимо использовать влагостойкий гипсокартон.
Преимуществами этого способа создания экрана можно назвать доступную стоимость материалов, возможность облицовки керамической плиткой, пластиковыми панелями или же нанесения на поверхность лакокрасочных составов.
Недостатки - необходимость закрепления каркаса в стенах и на полах, невозможность быстрого демонтажа, отсутствие вентиляции в пространстве под ванной.

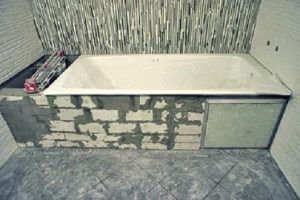

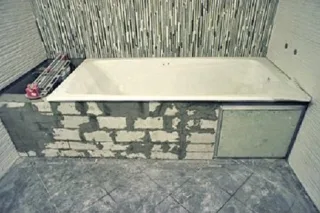

Экран из кирпича или гипсовых плит можно назвать еще одним неудачным вариантом экрана, так как подобная конструкция является стационарной, и демонтировать ее в случае необходимости — просто не получится.
Можно, конечно же, предусмотреть в кирпичной кладке ревизионную дверцу, которая обеспечит какой-никакой доступ до системы слива-перелива.
Однако, не следует забывать, что промокший изнутри кирпич или плиты будут сохнуть очень долго, тем более — при отсутствии вентиляции. А это значит, что образование плесени в пространстве под ванной обеспечено, и это лишь вопрос времени.
К недостаткам можно также отнести трудоемкость работ, массивность и большой вес конструкции, а также необходимость облицовки, которая добавит веса.
Одним словом – стоит ли связываться?

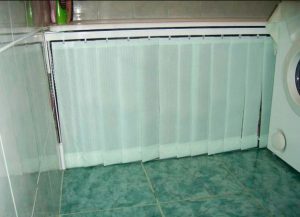

Использование в качестве экрана обычных вертикальных жалюзи, которые сегодня можно легко заказать по снятым с места размерам.
Карниз для их монтажа можно закрепить к внутренней поверхности портика ванны с помощью клея «жидкие гвозди» или «момент-монтаж». Такую конструкцию экрана под силу установить самостоятельно даже женщине, так как особых усилий для этого не потребуется.
При необходимости произвести под ванной уборку, жалюзи можно просто завернуть в ванну или же временно демонтировать.
Удобства такого экрана заключается также в том, что он никогда не будет помехой для ног при подходе к ванне.
Явным недостатком этого варианта можно считать недолговечность конструкции, хотя при аккуратном обращении материал может прослужить достаточно долго.
Ну и, конечно, отсутствие основательности тоже играет в минус.

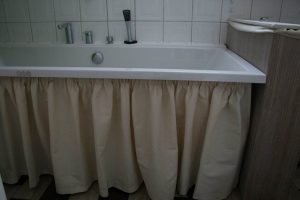

Шторы из влагостойкой ткани — это еще один «женский» вариант экрана, так как его монтаж достаточно прост и не требует сверления и прикручивания.
Карниз для штор монтируется таким же способом, что и для жалюзи.
Преимуществом такого «лайт-экрана» также можно считать возможность в любой момент открыть пространство под ванной, сменить шторы на новые, если надоела старая расцветка, отсутствие помехи для ног и создание очень своеобразного уюта в комнате.
Недостатки – в принципе такие же, как и у матерчатых вертикальных жалюзи

В дополнение к этому разделу следует сказать, что сегодня в продаже представлены различные мебельные механизмы, позволяющие открывать дверцы экрана как вертикально, так и горизонтально — это знакомые всем мебельные петли, газовые подъемники, а также ролики, позволяющие легко ходить дверцам по направляющим. Это позволяет воплотить в жизнь любые задумки креативного домашнего мастера.

Как изготовить экран под ванну самостоятельно

К слову, в продаже достаточно готовых экранов для ванн разных стандартны размеров. Так что если нет уверенности в собственных силах – вполне можно пойти и по этому простому пути. Но для многих мастеров такой подход – совершенно неприемлем, они все стараются сделать самостоятельно. Тем более что, скажем честно, ассортимент готовых экранов особым богатством выбора не радует.

Поэтому – предлагаем рассмотреть несколько вариантов, таких, с созданием которых должен при должном старании справиться даже начинающий мастер.

Изготовление экрана из бруса и фанеры

Для начала будет представлен процесс изготовления, так сказать, бюджетного варианта экрана под ванну, но, вместе с тем — соответствующего всем перечисленным выше требованиям. Для того чтобы сделать эту модель не потребуется сложных инструментов. Не входит в «технологическую карту» и операция сверления стен и полов. Это особенно важно, когда уже полностью произведена декоративная облицовка поверхностей ванной комнаты.

Необходимо сразу отметить, что мастер в демонстрируемом примере работает по своим собственным правилам, и многие из его действий отличаются от того, как их осуществляют профессионалы. Однако, главное — результат, а также короткий срок, за который были проведены работы: чтобы сделать эту модель экрана мастеру потребовался всего один день.

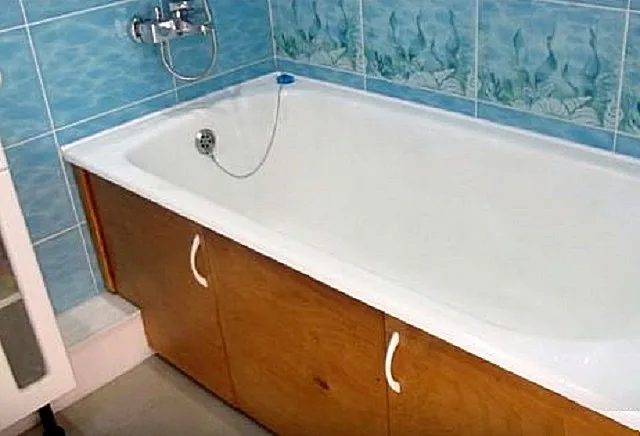

Экран, изготовленный из доступных по цене, и в обработке материалов, оснащенный двумя дверцами. Он сделает ванную комнату более аккуратной и позволит в случае надобности добраться до коммуникаций.

Экран, изготовленный из доступных по цене, и в обработке материалов, оснащенный двумя дверцами. Он сделает ванную комнату более аккуратной и позволит в случае надобности добраться до коммуникаций.

Для выполнения работ понадобятся следующие материалы и инструменты:

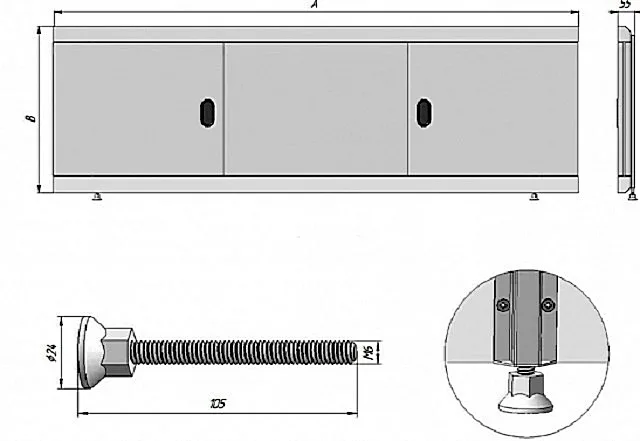

Это чертеж может быть взят за основу при выборе рассматриваемой модели экрана

Это чертеж может быть взят за основу при выборе рассматриваемой модели экрана

  • Фанера, желательно влагостойкая, толщиной 10 мм. Размер заготовок будет зависеть от длины ванны и высоты бортика от пола, а также от того, насколько планируется поднять экран над полом.
  • Брус сечением 50×20 мм — его длина также зависит от места установки.
  • Гвозди или саморезы для скрепления деталей конструкции.
  • Навесные петли (высотой в 50 мм) для дверец— 4 шт.
  • Регулируемые ножки 2 шт.
  • Ручки мебельные для дверей 2 шт. и крепежные винты к ним.
  • Лак для дерева или краска для покрытия готового изделия.

Из инструментов в данном случае мастеру потребовалась:

  • Ручная ножовка по дереву.
  • Строительный угольник.
  • Молоток.
  • Рулетка.
  • Электродрель.
  • Кисть для покрытия экрана лаком.
  • Отвертка.
  • Рабочий стол (верстак). Если такового нет, то можно воспользоваться несколькими табуретками.

Процесс изготовления этой модели экрана будет представлен в расположенной ниже таблице:

ИллюстрацияКраткое описание выполняемых операций
Итак, эта модель экрана состоит из трех частей – средней, стационарно закрепленной панели, и двух боковых, выполняющих функции дверец на навесных петлях.
По снятым с места установки экрана размерам были подготовлены детали конструкции – три панели и бруски, которые выполят роль каркаса.
Далее, мастер выкладывает на поверхности верстака верхний и нижний брус. Причем, следует заметить, что нижний брус ставится на торец, а верхний - на широкую сторону, имеющую размер 50 мм.
Сверху разложенного бруса выкладывается три фанерные панели, между которыми должен оставляться зазор в 5 мм.
Брус уже должен иметь выверенную длину, то есть выступать с обеих сторон уложенной фанеры на 50 мм. На эти выступающие участки будут закреплены вертикальные бруски.
Они зададут раме жесткость, и помимо этого именно к ним будут на петли навешиваться дверцы.
Когда все будет разложено, размечено и перепроверено, можно переходить к креплению центральной панели экрана, устанавливаемой стационарно.
Ориентируясь на нее, затем будет проще подгонять распашные дверцы конструкции.

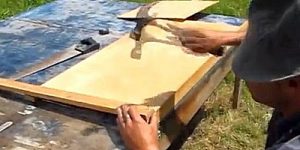

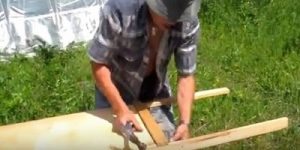

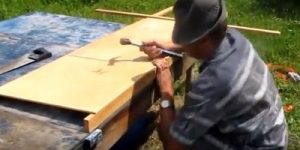

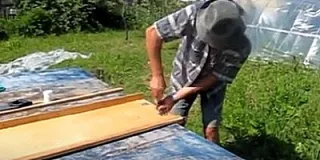

В демонстрируемом примере мастер прибивает среднюю панель гвоздями. Но лучше будет прикрепить ее с помощью саморезов, вкручивая их шуруповертом.
Их шляпки можно слегка утопить в древесину (буквально на миллиметр), а затем скрыть под шпаклевкой.
Теперь, когда верхний и нижний брус будут зафиксированы на определенном расстоянии между собой, можно крепить боковые вертикальные стойки, которые завершат обрамление экрана.

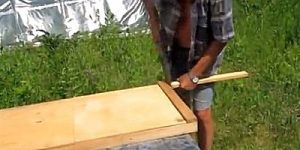

Стойки прибиваются или прикручиваются саморезами к выступающим по края частям горизонтальных брусков.
Расстояние между фанерной панелью и боковым брусом должно составлять 5 мм, так как далее они будут связаны навесными петлями, для которых нужен зазор определенной ширины.
В данном случае мастер решил не вырезать заранее боковой брус по необходимой длине. Он, закрепив, его край к конструкции, просто затем отпилил по месту выступающий излишек.
Вертикальная стойка второй стороны сразу была подготовлена по необходимому размеру.
Ее также фиксируют на верхнем и нижнем брусе на расстоянии 5 мм от фанерной детали.

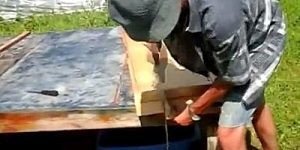

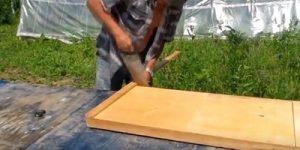

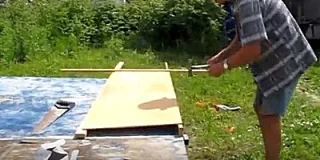

Далее, были отпилены лишние части верхнего и нижнего горизонтальных брусков.
Необходимо отметить, что такой способ сборки конструкции не считается правильным. Вместе с тем, ему не откажешь в рациональности и простоте, что бывает важно для начинающего мастера.
Он достаточно рационален — значительно меньше возможностей совершить ошибку и испортить материал. Лишние части детали отпиливаются только тогда, когда они закреплены в конструкции.
Следующим шагом экран переворачивается, так как предстоит соединить дверцы и боковые бруски навесными петлями.
Если, как в данном случае, вдоль одной из стен, к которой будет примыкать экран, проходит закрывающий коммуникации выступ, то следует сразу промерить и разметить вырез на дверце. В зависимости от высоты будущего выреза размечается месторасположение навесных петель.
Петли располагаются с отступом от верхнего – нижнего края примерно по 100 мм на цельной дверце, и 50÷70 мм — на дверце, имеющей вырез под короб.
После того как месторасположение петель, а также точки для их крепления саморезами будут размечены, рекомендуется в этих точках высверлить (можно сказать – наметить) несквозные отверстия.
Диаметр этих отверстий должен быть меньше диаметра крепежа. Например, вполне подойдет сверло на 2 ÷ 2,5 мм.
На этой иллюстрации можно рассмотреть декоративный короб, проходящий в нижней части стены.
Его придется «обойти» путем обустройства выпила в дверце и соответствующего формирования рамы. Этот процесс и будет представлен далее.

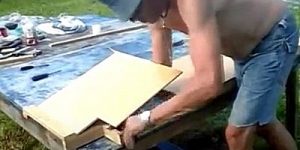

По вертикальной и горизонтальной разметке на фанерной дверце выкладываются и скрепляются между собой, а также с нижним горизонтальным и вертикальным боковым брусом рамы экрана два бруска, обрамляющие вырез.
Для упрочнения соединений, а также для сохранения прямого угла, можно использовать металлический уголок.
Таким образом, короб приобретет нужную форму, позволяющую установить экран на место.
Крепление деталей производится с помощью саморезов.

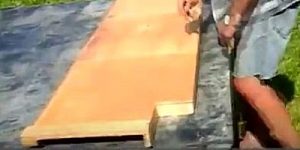

После того как будет сформирован каркас, по его внешнему контуру на фанерной дверце делается выпил.
Для этой цели в нашем примере также используется ручная ножовка по дереву, но аккуратнее получится, если использовать электрический лобзик.
На этой иллюстрации хорошо видна форма каркаса в том месте, где экран будет примыкать к стене, вдоль которой проходит маскирующий трубы короб.
Следующим шагом на нижний брус конструкции монтируются регулируемые ножки.
Они могут иметь разные механизмы крепления, но, как правило, для них приходится просверливать в основании сквозное отверстие.
На этой иллюстрации также можно хорошо рассмотреть, как получился вырез в дверце, и как обустроен каркас в месте выреза.

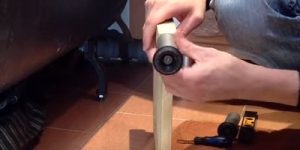

На фотографии представлен процесс прикручивания ножек, которые станут не только нижней опорой для всей конструкции, но и распорным креплением.
Благодаря их регулировке верхняя сторона каркаса будет прижата к внутренней поверхности бортика ванны.
Большего и не потребуется…
Затем на дверцах размечаются и прикручиваются ручки.
В данном случае выбраны обычные мебельные модели, однако для экрана под ванну лучше всего подойдут ручки углубляемые в панель.
Они не будут мешать при подходе к ванне, и их сложно повредить, так как они находятся практически заподлицо с общей поверхностью дверцы.

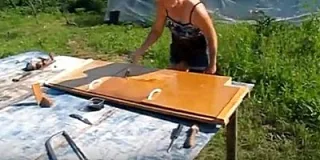

Следующим этапом производится покрытие поверхностей экрана водостойким лаком.
Это – не только, и даже не столько в декоративных целях. Качественный лак защитит древесину и от повышенной влажности, и от прямого попадания капель воды. А и то, и другое — неизбежно в ванной комнате.
Кстати, при лакировке экрана дверные ручки все же правильнее будет временно снять.

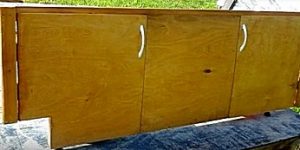

В готовом виде в нашем случае экран выглядит так, как представлено на иллюстрации.
Однако декоративное его оформление может быть и другим — это может быть, скажем, окрашивание или оклеивание влагостойкой пленкой с выбранным дизайном.
На этой иллюстрации можно еще раз рассмотреть конструкцию в приоткрытом виде, а также установленные в каркасе регулируемые ножки-распорки.

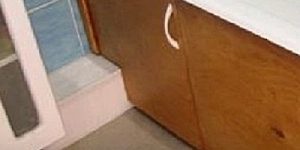

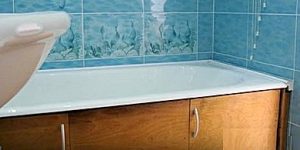

И, наконец, на снимке показан экран, установленный под ванну. Необходимо отметить, что на своем месте он выглядит более эстетично, чем отдельно от общего дизайна ванной комнаты.

В дополнение необходимо сказать следующее.  Чтобы фанерные дверцы смотрелись аккуратно, их края рекомендуется обработать фрезерованием. Если ручного фрезера нет в наличии, можно применить для обработки напильники с разной насечкой и наждачную бумагу. Однако, обработка вручную займет гораздо больше времени и потребует определенных усилий.

Экран под ванну из гипсокартона

Для ванной частного дома, или для тех, кто пребывает в полной уверенности в том, что аварийная ситуация исключена, может подойти стационарно закрепленный экран из гипсокартона на металлическом каркасе.

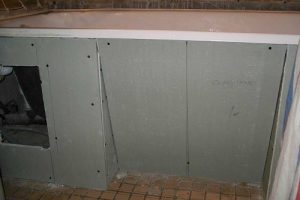

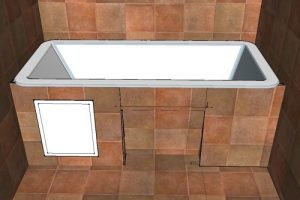

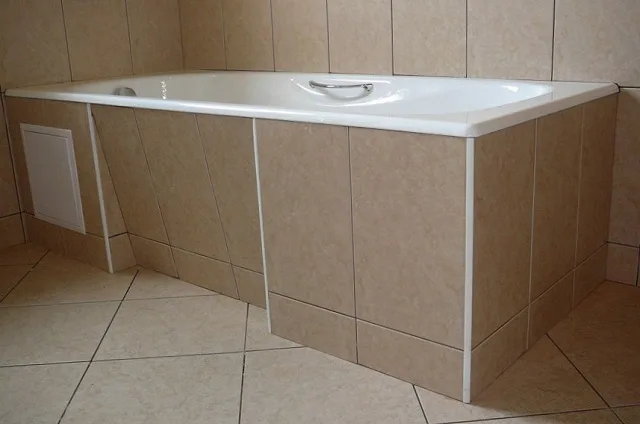

 Результатом проделанных работ по монтажу стационарного экрана из гипсокартона может стать вариант, представленный на иллюстрации.

Результатом проделанных работ по монтажу стационарного экрана из гипсокартона может стать вариант, представленный на иллюстрации.

Кстати сказать, боковые части такой конструкции могут быть и съемными, а вместо металлического профиля для каркаса нередко используется брус 50×30 мм. Ничто не мешает, если есть такое желание, предусмотреть, чтобы такой экран снимался вообще полностью. Для этой цели для обшивки каркаса необходимо использовать более легкий материал, например, ОSB или же пластиковые панели. Недостатком такой полностью съемной конструкции будет невозможность установки бытовой техники и мебели около ванны вплотную к ней.

Если же будет выбран вариант стационарного экрана со встроенным в него ревизионным окном, то для него потребуются следующие материалы:

  • Влагостойкий гипсокартон.
  • Металлический оцинкованной профиль или брус сечением 50×30 мм.
  • Саморезы для крепления.
  • Керамическая плитка или же пластиковые панели для облицовки.
  • Клей для монтажа декоративного материала.

Из инструментов потребуется:

  • Электрическая дрель или перфоратор для сверления отверстий в полу и в стенах.
  • Рулетка, строительный угольник и уровень.
  • Шуруповерт.
  • Шпатель (лучше зубчатый) для нанесения клея.
  • Ножницы по металлу, если используется металлический профиль.
  • Ножовка или электрический лобзик, если будет применяться брус.

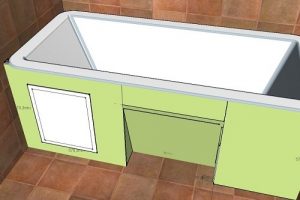

Перед выполнением работ с места установки экрана необходимо снять размеры, при этом учитывая наличие плинтуса, короба или других элементов, проходящих по стенам, к которым будет прилегать экран. Лучше всего заранее составить чертеж, на который можно будет вносить все снимаемые с места размеры.

При составлении чертежа также следует учитывать, что каркасная конструкция будет упираться под бортиком ванны, а расположение нижней части каркаса проецируется на полы относительно верхней его линии – это должна быть общая вертикальная плоскость.

ИллюстрацияКраткое описание выполняемых операций

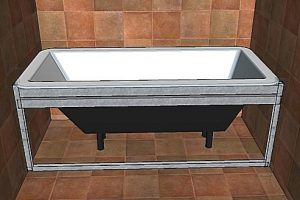

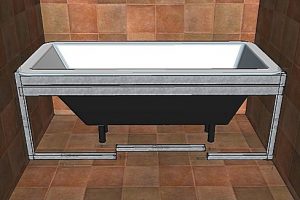

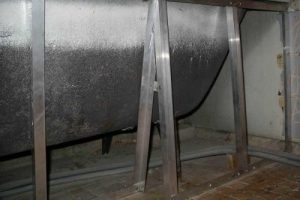

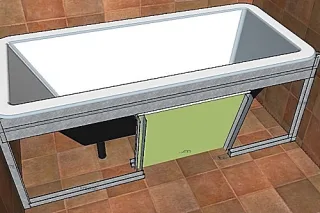

Итак, по снятым размерам сначала изготавливается из металлического профиля или же бруса рама каркаса.
После этого производится ее примерка на место установки. Вертикальные боковые профили фиксируются на стенах.
Еще один нюанс, который следует предусмотреть — в верхней части рамы устанавливаются два цельных профиля. Один из них будет упираться в бортик ванны, второй придаст каркасу жесткость и станет основой для крепления «фасадных» материалов.
На этой же иллюстрации видно, что при выборе съемного экрана каркас изготавливается по тому же принципу, но в нем необходимо предусмотреть расстояние от нижней линии рамы до пола для монтажа регулируемых ножек.
Кроме того, для каркаса в таком случае используется брус.

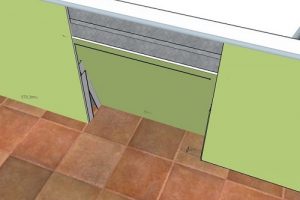

В этой модели предусмотрено пространство для ног, чтобы пальцы стопы при подходе к ванной не упирались в экран.
Поэтому, определив точное место, где оно будет находиться, с помощью ножниц из нижнего профиля рамы аккуратно вырезается его часть. Она будет углублена под ванну и закреплена к полу.
Крепление профиля или бруса к стенам и полу осуществляется с помощью дюбелей.
Углубленную часть каркаса необходимо связать с остальными элементами рамы. Для этого вырезаются отрезки профиля необходимой длины, посредством которых происходит соединение углубленного отрезка с верхней частью рамы. Для того чтобы боковые части экрана были установлены вертикально, кроме профиля под углом в том же месте производится установка и вертикальных стоек. Если чаша ванны имеет достаточно большую длину, то можно закрепить дополнительные подпорные вертикальные стойки, которые придадут жесткость конструкции. С шагом например, 400 ÷ 500 мм.
Когда каркас будет полностью готов, можно перейти к раскрою гипсокартонных элдеталей.
В первую очередь вымеряются, вырезаются и закрепляются детали гипсокартона на углубленную часть экрана.
Их потребуется три штуки — центральная панель и боковые треугольные элементы. В каком порядке они будут устанавливаться — не имеет значения.
Далее, с каркаса снимаются мерки для раскроя гипсокартонных панелей, которые будут закреплены с обеих сторон от углубленной части конструкции.
На той панели, что будет расположена со стороны системы слива-перелива и подведения воды, вырезается окно для монтажа пластиковой дверцы-ревизии.
Надо сказать, что лучше всего хотя бы одну панель сделать вообще съемной.
Чтобы оконный проем имел определенную жесткость, в месте, где он будет находиться, рекомендуется добавить в каркас вертикальные и горизонтальные профили. Из них формируется своеобразная скрытая «оконная рама», на которую будет крепиться гипсокартон.
В готовом виде каркас, обшитый гипсокартоном, будет выглядеть так, как представлено на этой иллюстрации.
Панель, где находится ревизионный проем, дополнительно прикручивается к каркасу по периметру вырезанного окна..
Теперь необходимо примерить окно-ревизию, чтобы оно свободно входило в оконный проем. Однако, устанавливать его окончательно следует только после того, как будет произведена облицовка конструкции.
Можно декорировать экран керамической плиткой. Допустимы и иные решения, например, наклеить на гипсокартон пластиковые панели, или же оклеить поверхности малярным стеклохолстом «паутинка» и покрасить затем в подходящий по дизайну цвет.
Если планируется укладка плитки или наклейка пластиковых панелей, то гипсокартон необходимо сначала обработать грунтовочным составом, который обеспечить высокую адгезию плиточного клея.
Плиточный клей разводится согласно инструкции, расположенной на упаковке, и наносится на плитку зубчатым шпателем.
Кладка плитки осуществляется снизу вверх.
После того как клей под облицовкой высохнет, производится затирка швов.
И только после этого на постоянное место устанавливается окно-ревизия. Его можно отлично зафиксировать в проеме клеем типа «жидкие гвозди».

Еще раз хотелось бы напомнить о том, что этот вариант отделки, с эксплуатационной точки зрения, нельзя назвать оптимальным, хотя выглядит такой экран достаточно эстетично. Так что, выбирая эту модель изделия, стоит очень тщательно взвесить все «за» и «против».

Экран из пластиковых панелей

Еще один доступный по стоимости и по невысокой сложности выполнению работ вариант — это экран, собранный из пластиковых панелей. Его лучше закрепить на деревянный каркас, в который устанавливаются регулируемые ножки. Но можно обойтись и монтажом панелей в направляющие. Однако, в этом случае в конструкции будет недостаточно жесткости, и ее можно легко сдвинуть ногой, особенно если полы облицованы керамической плиткой, а направляющая не будет к нему закреплена.

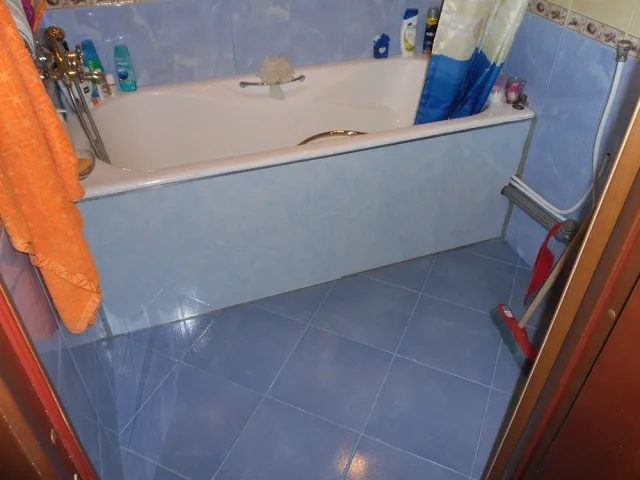

Экран, изготовленный самостоятельно из панелей ПВХ

Экран, изготовленный самостоятельно из панелей ПВХ

Чтобы придать конструкции жесткость, можно использовать специальные направляющие и металлические клипсы, с помощью которых вагонка будет на них закреплена. При монтаже вагонки на стену, направляющие крепятся к ее поверхности, а при создании экрана они придадут ему надежность.

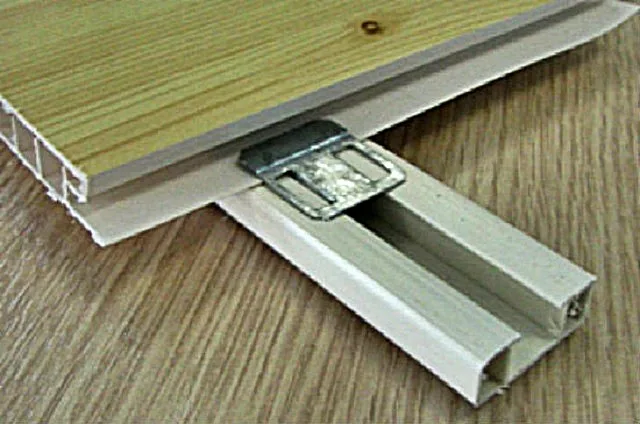

Направляющие — это специальные несущие детали для крепления панелей вагонки, благодаря которым панели проще соединять между собой.

Направляющие — это специальные несущие детали для крепления панелей вагонки, благодаря которым панели проще соединять между собой.

Кроме направляющих, потребуется пластиковая L-планка (стартовая). Ее устанавливают по верхней и нижней стороне собранного экрана. Ею же можно обрамить и боковые торцы отделки.

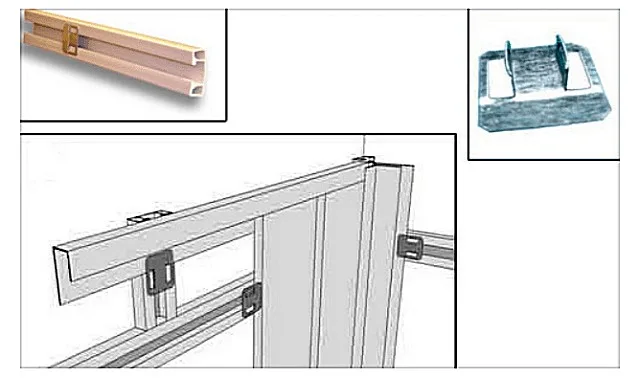

Схема монтажа панелей ПВХ на направляющие и обрамление конструкции стартовой планкой

Схема монтажа панелей ПВХ на направляющие и обрамление конструкции стартовой планкой

Итак, для изготовления пластикового бескаркасного экрана, необходимо подготовить:

  • Подходящие по цвету и ширине панели ПВХ. Их количество определяется после того, как с места установки будут сняты размеры.
  • Направляющие — 2 штуки. Их длина должна быть равна длине будущего экрана.
  • Клипсы для крепления панелей.
  • Стартовая планка на верхнюю, нижнюю и боковые стороны экрана.
  • Клей «жидкие гвозди».
  • Рулетка, ножницы, лобзик для раскроя пластика.

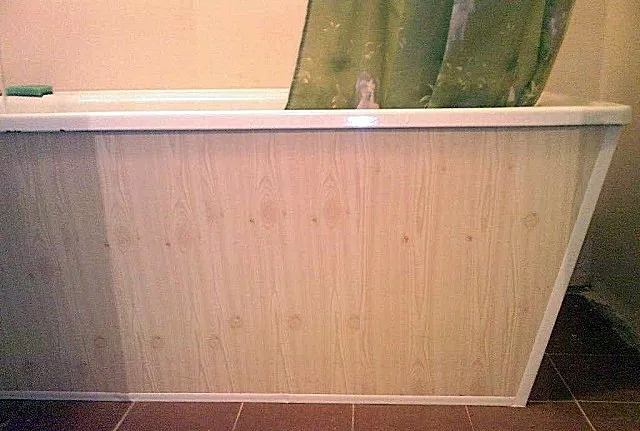

На иллюстрации представлен результат проделанных работ — двухсторонний экран из пластиковых панелей

На иллюстрации представлен результат проделанных работ — двухсторонний экран из пластиковых панелей

Если ванна расположена в помещении от стены до стены, задача изготовления экрана значительно упрощается.

Экран можно установить вертикально или же под небольшим углом, как показано на выше представленной иллюстрации. В зависимости от того, как планируется расположить в итоге панель, будет зависеть порядок проведения работ.

  • Первым шагом с пространства под ванной снимаются размеры, по которым будут нарезаться пластиковые панели, а также стартовые планки. На полах следует прочертить линию, по которой будет установлен экран.

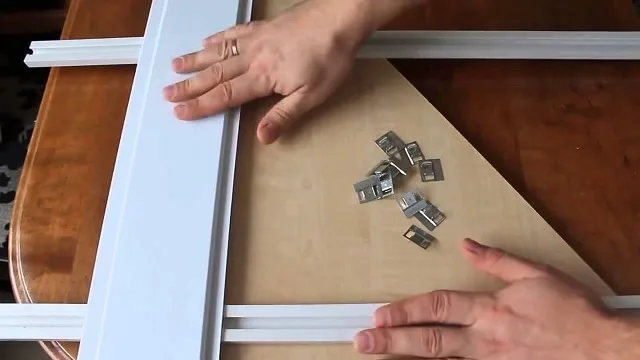

Сборка панелей в единую конструкцию на направляющих

Сборка панелей в единую конструкцию на направляющих

  • Далее, панели собираются в единую конструкцию на направляющих.
  • Затем уже на собранный экран следует надеть боковые и горизонтальные стартовые панели.
  • Следующим шагом по линии, отмеченной на полу, а также точечно на переднюю сторону верхней стартовой планки необходимо нанести клей.
  • Далее, готовая конструкция экрана устанавливается на место на полу — на клей, и затем прижимается к передней внутренней части бортика ванны.

В связи с тем, что экран в готовом виде придется подсовывать под бортик ванны, высоту панелей вместе со стартовыми планками следует рассчитать заранее.

В случае аварийной ситуации панели необходимо будет вытащить из стартовых планок. Конечно же, в процессе демонтажа возможны повреждения планок или самих панелей, но их стоимость совсем невысока, поэтому приобрести новые детали конструкции будет совсем несложно.

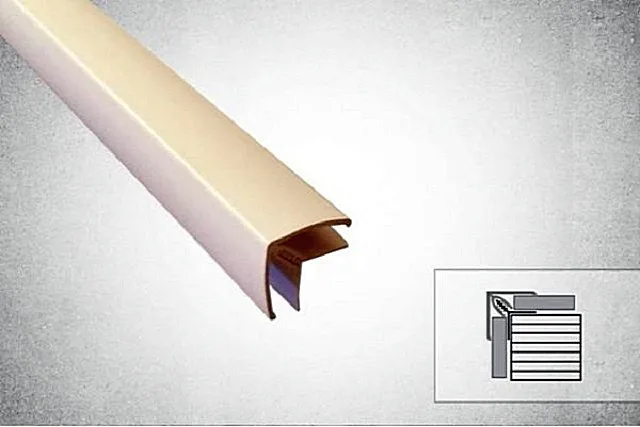

Угловой профиль для соединения двух сторон экрана под прямым углом.

Угловой профиль для соединения двух сторон экрана под прямым углом.

Если необходимо закрыть ванну с двух сторон, то предстоит более сложная работа, так как в дополнение к сборке, придется совмещать две панели между собой. Для этой цели используется стыковочный угловой профиль.

Но тоже – не настолько это сложно, чтобы не получилось даже у начинающего мастера.

*  *  *  *  *  *  *

Повторимся, что, выбирая модель экрана под ванну для самостоятельного изготовления, следует хорошо продумать все нюансы последующей эксплуатации. Так, чтобы это декоративное изделие не стало причиной появления в помещении ванной плесени. Декоративность в таких вопросах все же не должна преобладать над благоразумием, тем более что речь идет о собственном здоровье.

В завершение публикации – предлагаем посмотреть интересный видеосюжет. Домашний мастер делится, как самостоятельно создавал экран для ванной из листов OSB с последующей облицовкой керамической плиткой.

Видео: Подробный рассказ о создании экрана под ванну: OSB + керамическая питка

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


Задайте вопрос здесь или на нашем форуме
