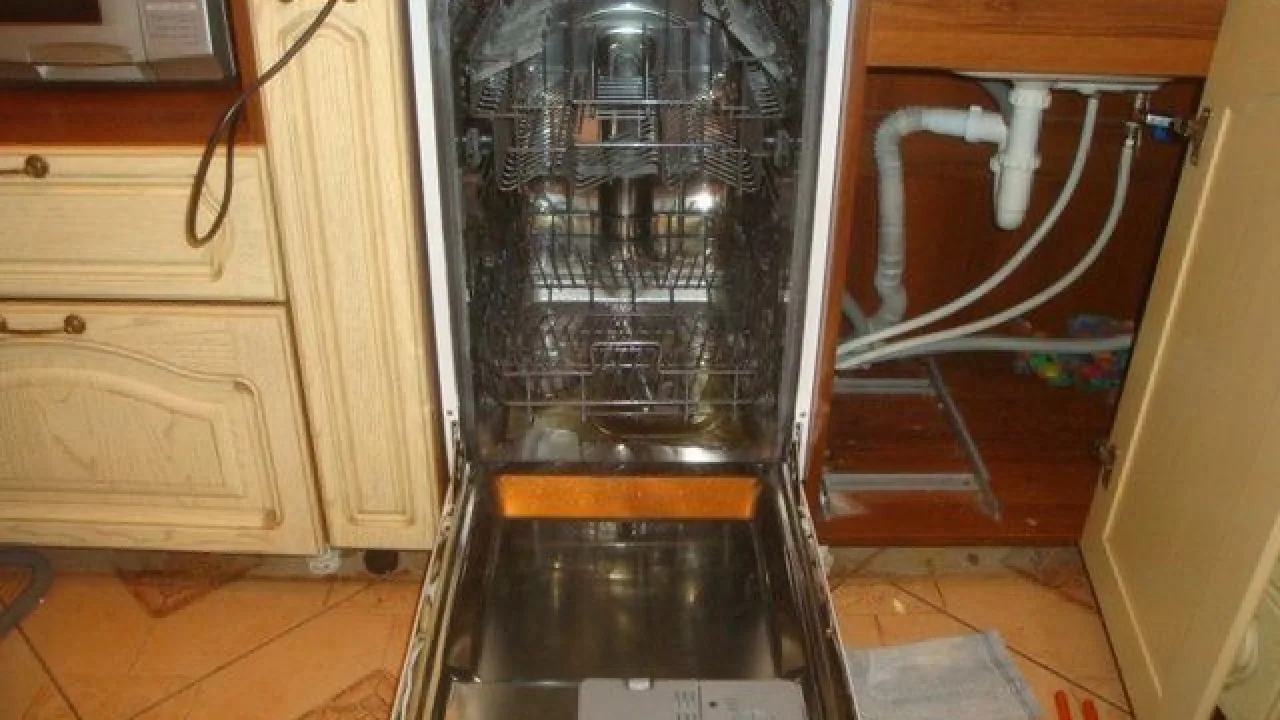

Подключение посудомоечной машины к водопроводу и канализации: используем для работы схему

К посудомоечным машинам у большинства людей отношение пока еще остается достаточно настороженным – стоит ли приобретать дорогостоящее оборудование, если помыть посуду, в принципе, несложно и вручную. Однако, если вспомнить совсем недавнее прошлое, то примерно то же самое говорили об автоматических «стиралках», о кухонных комбайнах, даже о телевизорах на заре появления пультов дистанционного управления, а теперь без этого сложно представить нормальный быт. К хорошему и удобному привыкаешь быстро, поэтому многие хозяева, уже установившие посудомоечную машину на своей кухне, уже ни за что не захотят лишаться подобного «удобства».

[block id=»11″]

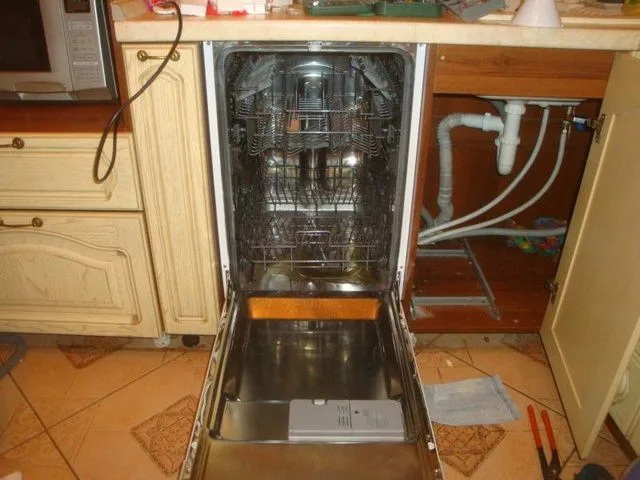

Подключение посудомоечной машины к водопроводу и канализации
Подключение посудомоечной машины к водопроводу и канализации

Их примеру следуют другие, и посудомоечные машины все чаще становятся атрибутом современной кухни. Однако, это вовсе не та разновидность бытовой техники, которую можно просто распаковать, включить в розетку и сразу начать пользоваться. Помимо достаточно сложной электромеханической «начинки» и автоматики, такой аппарат, в определенной, конечно, степени, являются еще и сантехническим прибором. Поэтому чрезвычайно важным моментом является правильное подключение посудомоечной машины к водопроводу и канализации. «Самодеятельность» в этом вопросе не приветствуется – придется соблюдать целый ряд определенных требования. Попробуем разобраться в этом подробнее.

Несколько общих рекомендаций по установке посудомоечных машин

Надо полагать, что если хозяева все же решились на покупку посудомоечной машины, то ими уже заранее продумано место ее установки. В общих чертах зависит оно от того, какая модель больше приходится по вкусу – компактная настольная или встраиваемая в кухонную мебель. Соответственно, могут быть и серьезные отличия по установке и подключению прибора к коммуникациям.

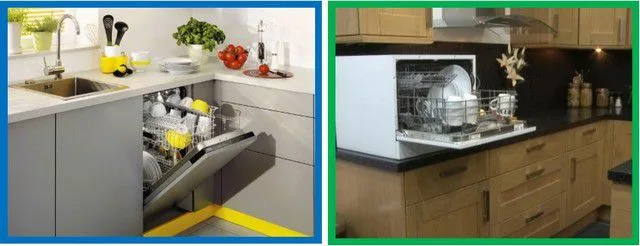

Посудомоечные машины встраиваемого и настольного типов
Посудомоечные машины встраиваемого и настольного типов

И в том, и в другом случае место установки машинки стараются по возможности максимально приблизить к области кухонной мойки. Это объясняется просто – появляется возможность подключения прибора к инженерным коммуникациям, не прибегая к сложной процедуре врезки в трубы – вполне достаточно будет тех соединений и узлов, которые обеспечивают подачу воды на смеситель и отвод ее слив ее из мойки в канализацию. Удлинение штатных шлангов посудомоечной машины, в особенности – сливного, не приветствуется, так как возможности откачивающего насоса ограничены, и перегружать его не стоит, чтобы не вызвать быстрого износа.

Впрочем, такое размещение вовсе не является догмой – можно расположить посудомойку и в более удобном, с точки зрения хозяев, месте, но с таким расчетом, чтобы в радиусе длины штатных шлангов была возможность врезки в соответствующие трубы водопровода и канализации (этот пример также будет рассмотрен в публикации), или же придется продумывать прокладку дополнительного участка таких труб именно для целей подключения прибора.

Безусловно, к будущему месту установки посудомоечной машины должна быть заранее подведена линия электропитания соответствующего сечения, и установлена отдельная розетка, обязательно с контуром заземления. Использования удлинителей должно полностью исключаться. Вода, повышенная влажность и электричество – и так уже достаточно опасное «соседство», поэтому никакие попустительства типа: «у Пети так подключено – и ничего страшного» — абсолютно недопустимы.

2016-04-22_172006Электроснабжение кухни – вопрос повышенной важности!

Отличительными особенностями любой кухни являются не только высокий уровень влажности и постоянное использование воды, но и, пожалуй, самая большая потребляемая мощность установленных в ней электроприборов. Холодильник, микроволновка, стиральная и посудомоечная машины, вытяжка, электрическая плита и духовой шкаф, и это еще не считая освещения и мелкой бытовой техники! Как правильно организовать электроснабжение кухни – подробно рассказано в статье нашего портала, посвященной монтажу электропроводки в квартире.

Место под установку должно быть подготовлено – иметься соответствующая ниша для врезки нужных размеров или свободное пространство на столешнице для настольной установки. Основание должно обеспечивать надежное положение прибора, в строго горизонтальном положении, с опорой на все стойки во избежание люфта или повышенной вибрации. Для каждой модели посудомоечной машины имеются свои требования по подготовке места, в технической документации приводится описание монтажа, в комплект обычно входят все необходимые крепежные детали.

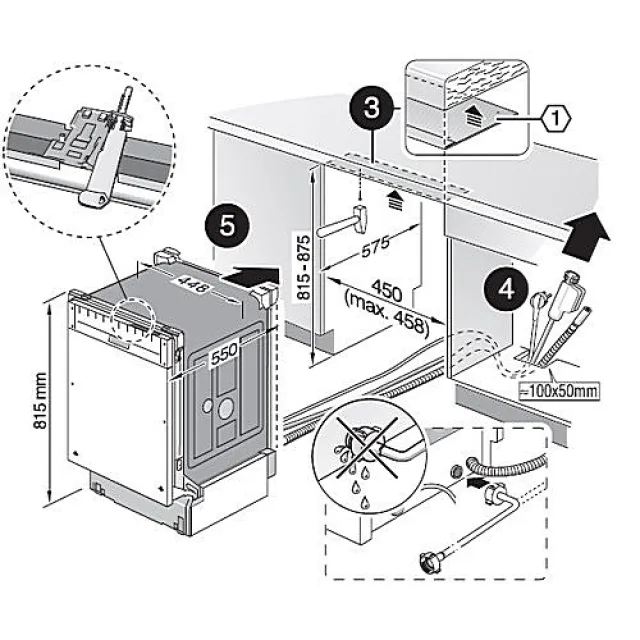

Пример схемы-инструкции по установке посудомоечной машинки встраиваемого типа
Пример схемы-инструкции по установке посудомоечной машинки встраиваемого типа

Есть еще один нюанс подготовки к установке машинки – он должен быть учтен заранее. Многие модели на задней части корпуса имеют выходы кабеля питания и шлангов, смещенные в одну из сторон. Таки образом, допустимое расстояние до точек подключения может быть разным слева и справа от посудомойки. Обычно эта особенность также указывается производителем в технической документации.

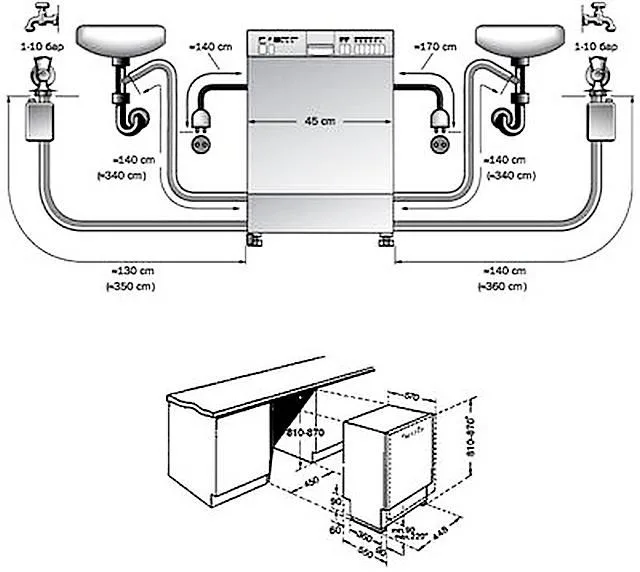

Допустимое расстояние до точек подключения слева и справа может различаться
Допустимое расстояние до точек подключения слева и справа может различаться

Прежде чем браться за самостоятельную установку посудомоечной машины хозяин должен очень взвешенно оценить свои возможности и умения. Если есть какие-либо сомнения в собственных силах, лучше пригласить опытного мастера-сантехника, имеющего положительные рекомендации (на этом поприще подвизается немалое количество откровенных «шабашников»). Дело в том, что нарушение правил установки вполне может привести к прекращению действия гарантийных обязательств производителя. Нередко в крупных салонах-магазинах практикуется фирменная установка, за невысокую цену, а порой даже и вовсе бесплатно – как один из способов стимулирования покупательской активности. Этот вопрос следует сразу уточнить при покупке.

В том случае, когда такой услуги не предоставляется, а вызов мастера видится существенными лишними затратами, то нет ничего невозможного и в самостоятельной установке. И если «вынести за скобки» уже упоминавшуюся линию электропитания и особенности монтажа аппарата в нишу, то главным этапом процесса становится правильное подключение посудомоечной машины к водопроводу и канализации.

Подключение посудомоечной машины к водопроводу и канализации

Последовательность этапов, и всегда ли есть необходимость в стационарном подключении

Эти этапы могут проводиться в любой последовательности. По большому счету, больше сложностей доставит подготовка к подключению – монтаж всех необходимых для этого элементов. А, собственно, коммутация выходящих из посудомоечной машины шлангов с водопроводом и канализацией станет заключительным шагом, который выполняется практически одновременно, вместе с окончательной установкой прибора на место.

Сразу можно оговориться об одном моменте.  Настольные посудомоечные машины, в принципе, иногда могут и вовсе обходиться без стационарного подключения к коммуникациям. Шланг подачи воды в этом случае подключают непосредственно к изливу кухонного смесителя (для этого существуют специальные переходники), а шланг слива опускают и фиксируют в чаше мойки.

посудомоечная машина

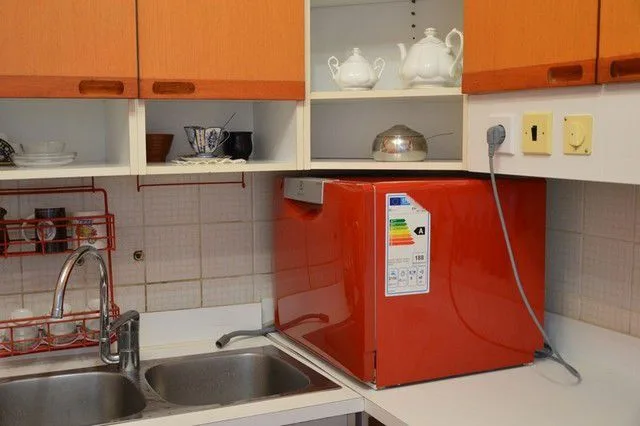

Шланг слива не подключен, а просто опущен в чашу кухонной мойки
Шланг слива не подключен, а просто опущен в чашу кухонной мойки

Иногда такую схему преподносят чуть ли не как выдающееся достоинство – мол, хозяева имеют возможность экономно использовать пространство столешницы, доставая из места хранения и устанавливая посудомойку только по мере надобности.

Позвольте с такими «достоинствами» не согласиться:

  • Первое – вряд ли отыщутся такие хозяева, которые будут таскать массивную технику туда-сюда. Это просто неудобно, да и на пользу дорогостоящему прибору не пойдет. А использовать посудомоечную машину от случая к случаю, «по праздникам» – так зачем тогда ее вообще приобретать? Она должна стать верной помощницей на кухне, а вовсе не предметом «тайной гордости» ее обладателей.
  • Второе – от частых подключений и отсоединений шланга подачи воды не проживет долго ни одно соединение — ни резьбовое, ни раструбное. Не сильно хорошо это и для смесителя — лишние нагрузки на излив разбалтывают его.
  • Третье – опущенный в чашу мойки шланг слива из посудомойки таим определенную опасность. Неаккуратное движение, резкий напор, детская шалость – все это может привести к выскакиванию шланга из раковины наружу со всеми вытекающими (в буквальном смысле слова) последствиями.
  • И четвертое – это просто неудобно. Упрощая себе работу при первоначальной установке прибора, хозяева значительно усложняют себе дальнейшую его эксплуатацию. Работа посудомоечной машины будет требовать постоянного контроля, а кроме того, пока идет процесс мытья, практически «парализуется» кухонная мойка, которая может в это время потребоваться для других нужд.

Итак, лучшим выходом все же будет стационарное подключение к водопроводу и канализации, независимо от типа модели. Причём никакой ощутимой разницы по порядку выполнения работ – нет.

Подключение посудомоечной машины к водопроводу

Начнем с подключения подачи воды.

Для начала – небольшая ремарка. Бытует мнение, что в целях экономии посудомоечную машину выгоднее подключать к трубе горячего водоснабжения, дескать, не будет расходоваться дорогостоящая электроэнергия на нагрев воды до требуемой по программе мытья температуры.

Действительно, некоторые модели посудомоек такую опцию поддерживают. Мало того, существуют даже машины, в которых предусматривается подключение одновременно к двум магистралям — холодного и горячего водоснабжения.

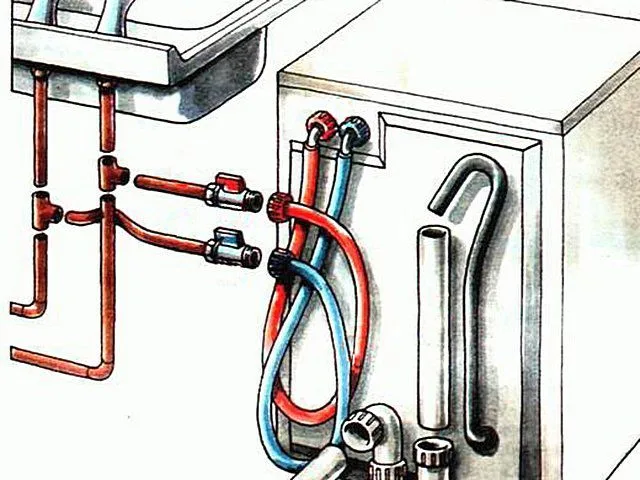

Некоторые модели рассчитаны на подключение к трубам и холодной, и горячей воды одновременно
Некоторые модели рассчитаны на подключение к трубам и холодной, и горячей воды одновременно

Это все обязательно должно быть указано в паспорте изделия. Подключать машинку к горячей воде, если эта возможность не оговорена производителям, запрещено. Электроника прибора может не понять этого, и такая самодеятельность часто заканчивается «вылетом» запрограммированных алгоритмов мытья посуды.

Но даже если такая возможность выбора между горячим и холодным водопроводом предоставлена, практически все мастера в один голос рекомендуют не экспериментировать, и ограничиться обычным подсоединением к холодной воде. Тому есть ряд логичных объяснений.

— Во-первых, качество горячей воды очень часто далеко от идеала.

— Во-вторых, случается так, что температура воды в горячем водопроводе превышает необходимый уровень нагрева, установленный для посудомоечной машины. Вроде бы – ничего страшного, но это опять может «ввести в заблуждение» программный блок управления прибором.

— В-третьих, ни для кого не секрет, что проблемы с подачей горячей воды случаются во много раз чаще, чем с холодной, а в летнее время, в период проведения ремонтно-профилактических работ в котельных, вообще могут быть длительные отключения. Получается, что в подобных ситуациях придется переходить на ручное мытье посуды или же срочно проводить переключение на холодную подачу. Не слишком ли хлопотно?

— И в-четвертых, в вопросах экономии – тоже все не столь очевидно. Современные посудомоечные машины класса А и выше отличаются очень рациональным расходованием и воды, и электроэнергии, и не должны «пробить брешь» в бюджете из-за счетов на электричество. С другой стороны, если квартира оборудована водомерами, то и расход воды на мытье посуды придется оплачивать по «горячему» тарифу, а он тоже немаленький.

Решать, конечно, хозяину, но добрый совет – подключаться именно к холодной воде.

Теперь, собственно, о самом подключении. Здесь может быть несколько вариантов.

А. Самое простое решение – когда место установки посудомоечной машины и длина ее шлангов предоставляют возможность подключения к патрубку, к которому присоединена гибкая подводка, идущая на кухонный смеситель.

Для этого из инструментов понадобятся всего лишь разводной ключ, уплотнительная подмотка, и необходимо будет приобрести специальный проходной тройник с краном, предназначенным именно для таких целей.

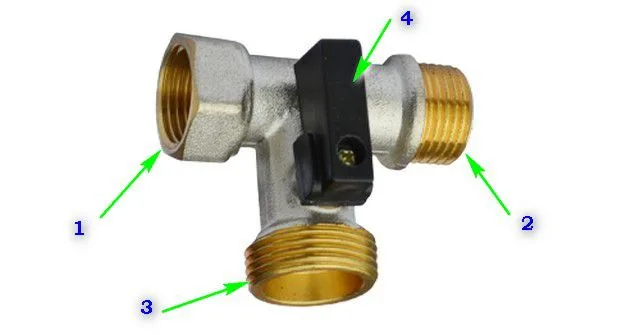

Большинство проходных тройников для подключения бытовой техники к водопроводу имеет примерно одинаковую компоновку
Большинство проходных тройников для подключения бытовой техники к водопроводу имеет примерно одинаковую компоновку

Такой тройник имеет резьбу ½ дюйма «мама» для запаковки на патрубок водопровода (поз. 1), с противоположного края – резьбу ½ дюйма «папа» (поз. 2) для обратного подключения гибкой подводки смесителя, то есть обеспечивает сквозной проход воды. Боковой отвод оснащен резьбовой частью ¾ дюйма (поз. 3), идеально подходящей для присоединения шлангов посудомоечных или стиральных машин. Кран (поз. 4) дает возможность открывать и закрывать подачу воды в этом направлении по мере необходимости.

Подключение не составит большого труда.

  • Перекрывается вентиль общей подачи холодной воды в квартиру. Далее, можно открыть любой водоразборный кран (лучше всего – расположенный на ближе всего к уровню пола), чтобы сбросить избыточное давление в отсеченном участке домашнего водопровода.
  • Далее, с помощью гаечного ключа отворачивается гайка гибкой подводки смесителя, освобождается резьбовая часть патрубка. Если нужно, с нее удаляются остатки старой подмотки.
  • Следующим шагом наматывается уплотнительная подмотка, в направлении закручивания гайки. Для этих целей может использоваться ФУМ-лента, но более надежным бывает соединение, уплотненное обычной льняной паклей с обмазыванием специальной пастой типа «Unipak».

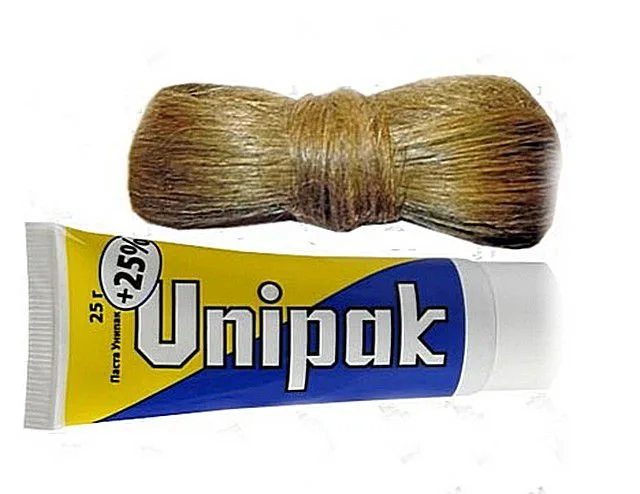

Наверное, лучшие на сегодняшний день уплотнительные материалы для монтажа водопроводных систем
Наверное, лучшие на сегодняшний день уплотнительные материалы для монтажа водопроводных систем
  • На подмотанную резьбу плотно накручивается тройник. При закручивании необходимо проследить, чтобы боковой выход с краном оказался в удобном положении для подключения шланга посудомоечной машины.

Тут можно сразу отметить один важный момент. Многие современные посудомоечные машины оснащены системой «аква-стоп», имеющей электромагнитный клапан, который моментально перекроет подачу воды в шланг если появятся признаки протечки (падения давления). Корпус этого клапана – достаточно большой по размерам, и расположен именно с той стороны шланга, которая подключается к водопроводной трубе.

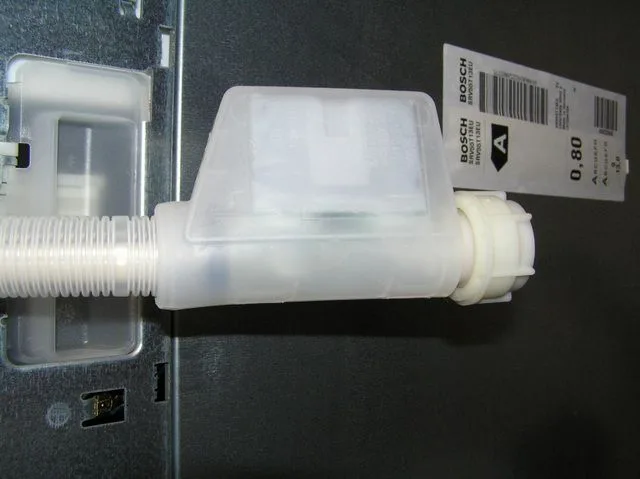

Блок «аква-стоп» на шланге посудомоечной машины
Блок «аква-стоп» на шланге посудомоечной машины

Это означает, что и при подготовке к работе, и уже конкретно при монтаже тройника, необходимо учитывать то, как встанет этот блок «аква-стоп», достаточно ли будет для него места.

  • После того как тройник установлен, можно сразу установить на новое место гибкую подводку кухонного смесителя, при необходимости поменяв резиновую кольцевую прокладку.
  • Кран на тройнике переводится в положение «закрыто», и после этого можно открыть общую подачу воды – сразу будет возможность проверить сборку на отсутствие протечек, а при необходимости – провести подтяжку.

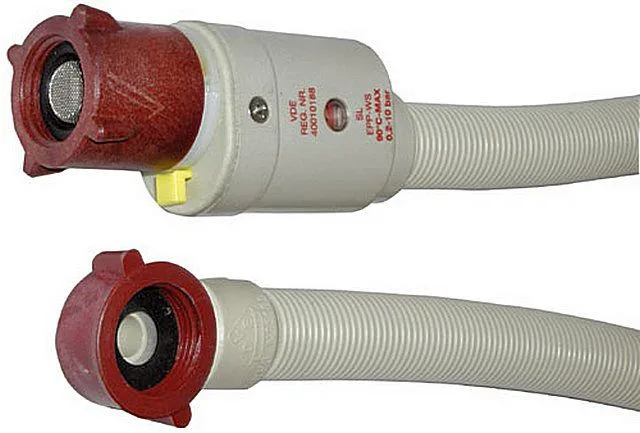

Накидные гайки шланга подачи воды имеют собственные уплотнения, закручиваются вручную и в подмотке не нуждаются
Накидные гайки шланга подачи воды имеют собственные уплотнения, закручиваются вручную и в подмотке не нуждаются
  • Последним шагом накручивается пластиковая гайка шланга посудомоечной машины. Она имеет собственное уплотнительное кольцо, и никаких подмоток делать не требуется. Закручивание производится без использования какого бы то ни было инструмента – достаточно хорошо приложенного усилия руки.

На этом, по сути, вариант подключения к водопроводу непосредственно под кухонной мойкой может считаться выполненным. Но стоит обратить внимание еще на один нюанс.

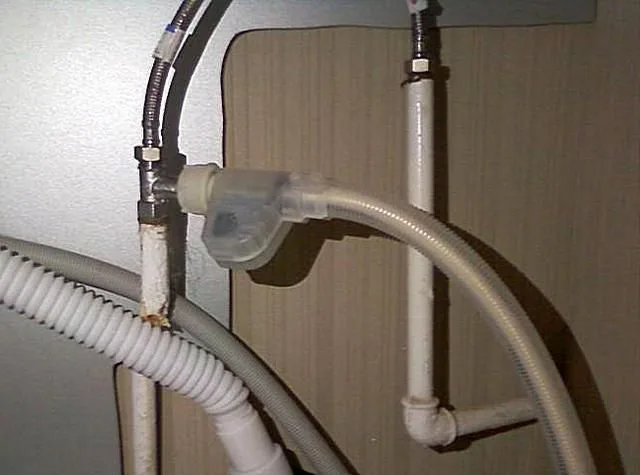

Готовый узел подключения посудомоечной машины через тройник
Готовый узел подключения посудомоечной машины через тройник

Использование тройниковой схемы будет удобным, если подключается одна дополнительная точка водоразбора. Однако, на практике пространство под мойкой часто бывает загруженным куда сильнее. Например, сюда могут быть подведены шланги стиральной и посудомоечной машин, установлен фильтр тонкой очистки питьевой воды, да еще нередко подключается проточный водонагреватель (колонка) или бойлер.

При таких условиях тройниковая система себя не оправдывает – под мойкой образуется сложная и тяжеловесная конструкция из тройников и переходников, окруженная «паутиной» шлангов и гибких подводок, что создает немалые трудности и для контроля, и для проведения каких-либо профилактических или ремонтных работ. Гораздо удобнее будет установить снизу небольшой коллектор, на 4÷5 выходов, подключить его к водопроводной трубе, а от него уже вести коммутацию на все точки водоразбора.

Такой коллектор можно приобрести в готовом виде – металлический или полипропиленовый. Для тех, кто имеет в своем распоряжении аппарат для сварки ПП-труб, несложно будет очень быстро изготовить коллектор нужной конфигурации из полипропиленовых тройников – это часто бывает даже выгоднее.

посудомоечная машина

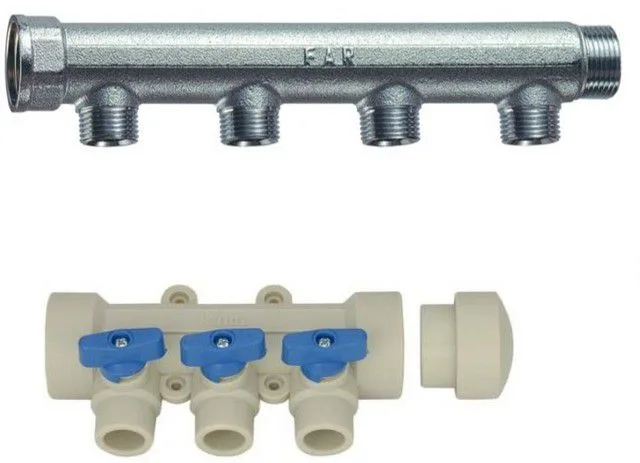

Коллектор можно приобрести в готовом виде, либо смонтировать самостоятельно из полипропиленовых тройников
Коллектор можно приобрести в готовом виде, либо смонтировать самостоятельно из полипропиленовых тройников

В этом случае для подключения посудомоечной машины приобретается уже не проходной тройник, а переходник с краном.

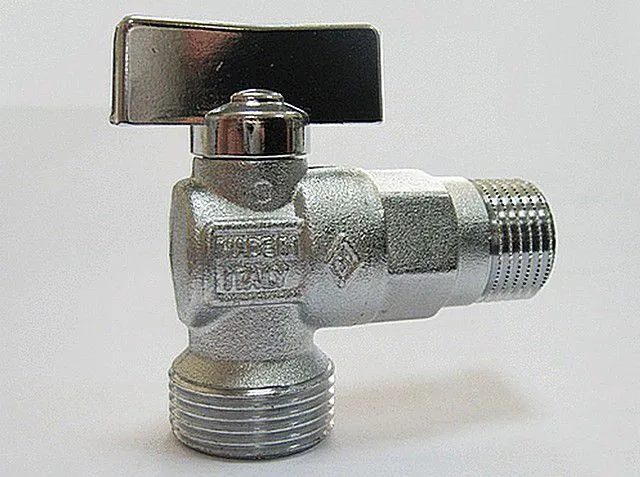

Переходник с краном для подключения посудомоечной машины
Переходник с краном для подключения посудомоечной машины

Коллектор несложно надежно закрепить на поверхности стены (хомутами или дюбелями), и вся разветвленная коммутация в пространстве под мойкой примет организованный вид. Кроме того, снизится до минимума взаимозависимость подключенных приборов, работающих одновременно – при тройниковой схеме открытие воды на одной точке водоразбора обычно влечет падение напора на других.

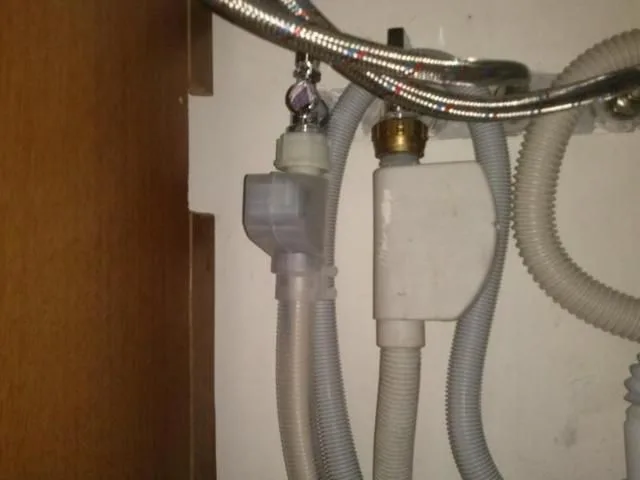

Подключение через коллектор – все аккуратно, надежно и на виду
Подключение через коллектор – все аккуратно, надежно и на виду

Б. Второй вариант – длины шлангов до мойки не хватает, наращивать их – нецелесообразно или невозможно из-за особенностей расстановки кухонной мебели, но рядом с местом установки посудомоечной машины проходит труба холодного водопровода.

Принцип прост – необходимо, перекрыв воду, вырезать небольшой участок трубы, а на его место установить тройник. К перпендикулярному выходу тройника запаковывается уже упоминавшийся выше кран, а к нему же подключается шланг посудомоечной машины.

Исполнение подобной переделки зависит от материала трубы.

  • Если это металлопластиковая труба – то сложности нет никакой. Вырезается фрагмент, и на его место ставится тройник с пресс-фитингами, для запаковки которых достаточно набора гаечных ключей. Далее – установка крана с обычной подмоткой – и узел готов к подключению прибора.

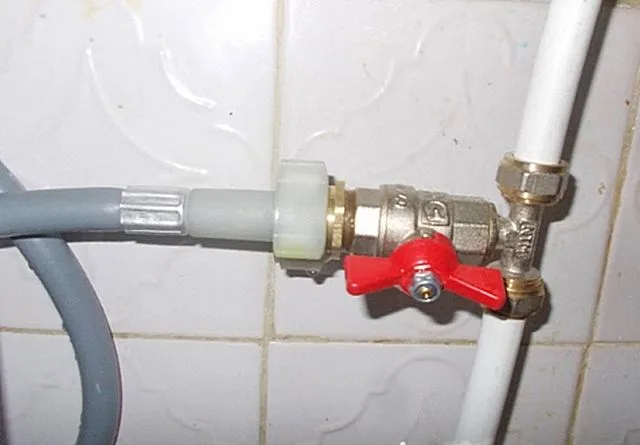

Самый простой вариант – это врезка в металлопластиковую трубу
Самый простой вариант – это врезка в металлопластиковую трубу
  • Ненамного сложнее врезаться в полипропиленовую трубу, правда, для этого уже потребуется специальный сварочный аппарат. Конечно, приобретать его из-за трех-четырех стыков – невыгодно, но обычно такой прибор несложно арендовать на день-другой, это не столь дорого.

2016-04-23_192951Сварочный аппарат для полипропиленовых труб – надежный домашний помощник.

Если говорить честно, то собственное недорогое оборудование для сварки полипропиленовых труб никогда не помешает иметь – оно может выпучить в различных ситуациях, позволит легко и дешево модернизировать домашние коммуникации. Как правильно выбрать аппарат для сварки полипропиленовых труб – в специальной публикации нашего портала. А другая статья поможет легко и быстро научиться самостоятельному монтажу полипропиленового трубопровода.

При сваривании полипропилена на уже смонтированном ранее участке необходим определенный люфт трубы, чтобы была возможность завести их с двух сторон в паяльник сопрягаемые детали. Это не всегда возможно, поэтому легче прибегнуть к вывариванию двух накидных гаек-«американок», а между ними уже разметить обычный латунный тройник с запакованным на нем краном для подключения шланга посудомоечной машины.

фум лента

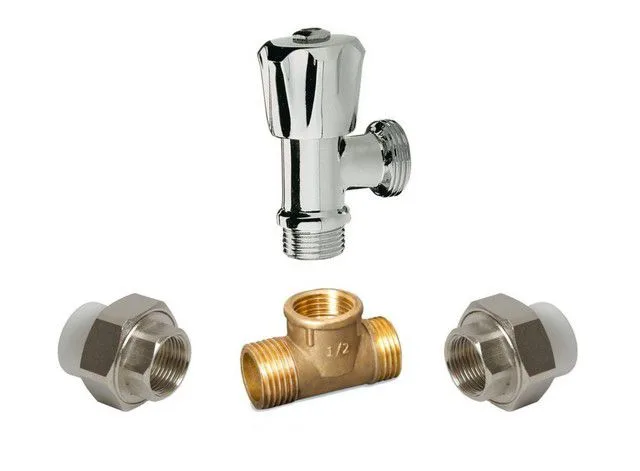

С таким комплектом деталей не составит особого труда смонтировать узел подключения посудомойки на прямом участке полипропиленовой трубы
С таким комплектом деталей не составит особого труда смонтировать узел подключения посудомойки на прямом участке полипропиленовой трубы
  • Сложнее всего придется, если необходимо врезаться в стальную трубу.

— Можно вырезать участок, нарезать резьбу на оставшихся концах, и уже от нее монтировать тройник, или по принципу сгона, или также с использованием «американок». Недостаток – сложность с нарезкой резьбы, так как потребуется специальный инструмент.

— Другой вариант – установка так называемой ремонтной обоймы (бандажного тройника).

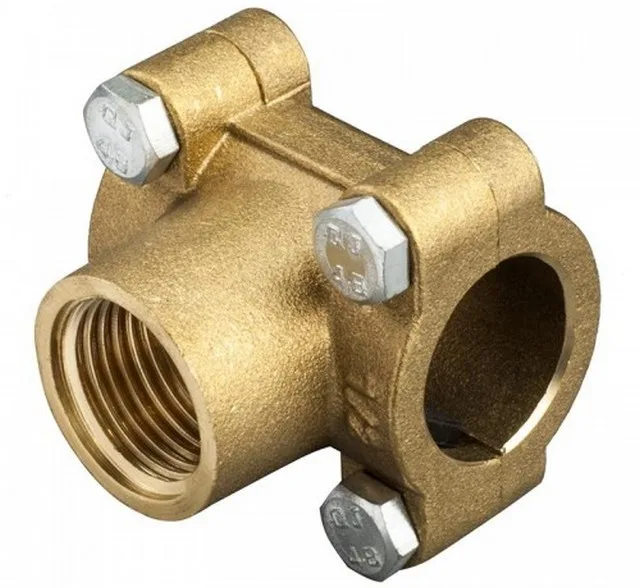

Так выглядит ремонтная обойма тройникового типа
Так выглядит ремонтная обойма тройникового типа

Такое изделие позволяет врезаться в стальную трубу практически в любом удобном месте на прямом участке. Обойма с резиновыми уплотнениями устанавливается на трубе в нужном положении, крепко затягивается болтами. Затем через отверстие тройника аккуратно сверлится стенка трубы. Далее, все просто – запаковка крана и подключение шланга, как обычно.

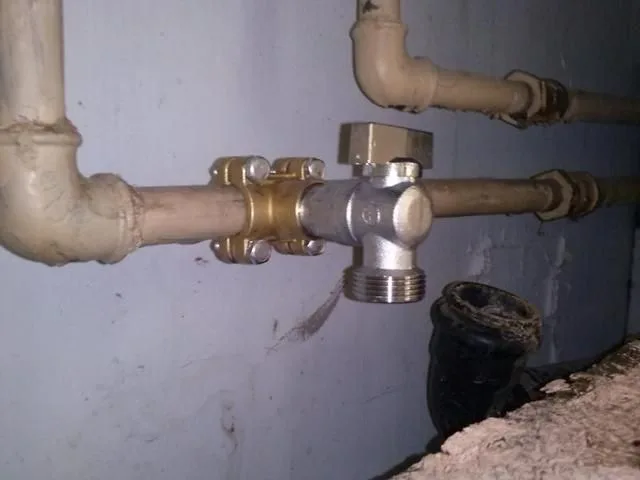

Кран для посудомоечной машины на установленной ремонтной обойме.
Кран для посудомоечной машины на установленной ремонтной обойме.

Способ – достаточно простой, но, если честно, то его особо не хвалят. Во-первых, ослабляется тело трубы. Во-вторых, известны случаи начала протечек именно в этом месте, и устранить их – будет очень сложно. И в третьих, рассверленное в трубе отверстие часто становится уязвимым местом с точки зрения образования засоров.

В. Наконец, третий вариант, когда посудомоечная машинка расположена далеко от трубы холодного водоснабжения.

Наращивать длину шлангов – это повышать уязвимость коммуникаций к возможным протечкам – любая гибкая подводка все же менее надежна, нежели стационарная качественная труба. Значит, необходимо именно воду и вести к машинке.

Прокладка дополнительного участка водопровода к месту установки прибора – обычно не составляет никакого труда, да и средств потребует невеликих. Другое дело, насколько это будет удобно, да и красиво. Если труба полностью скроется за предметами кухонной мебели – вопросов никаких нет.

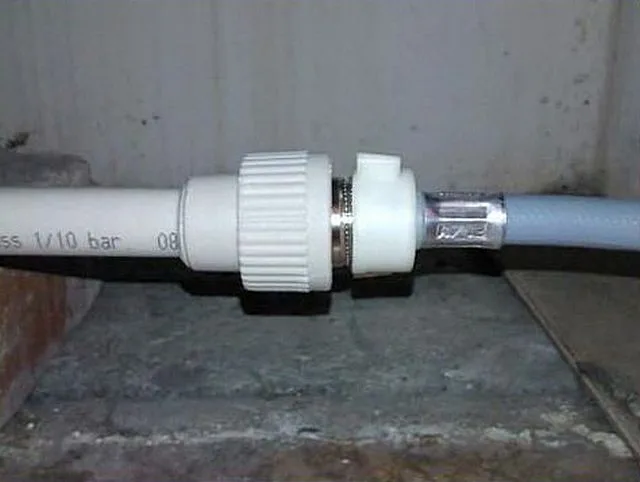

Часто бывает выгоднее и удобнее не тянуть длинные шланги к месту подключения, а, наоборот, воду подвести ближе к посудомойке.
Часто бывает выгоднее и удобнее не тянуть длинные шланги к месту подключения, а, наоборот, воду подвести ближе к посудомойке.

Но лучше всего, конечно, все вопросы будущей установки продумывать заранее, то есть при монтаже домашнего водопровода и канализации сразу предусматривать точки подключения бытовой техники. Идеальный вариант – это скрытая прокладка труб с монтажом водяных розеток на стенах в нужных местах.

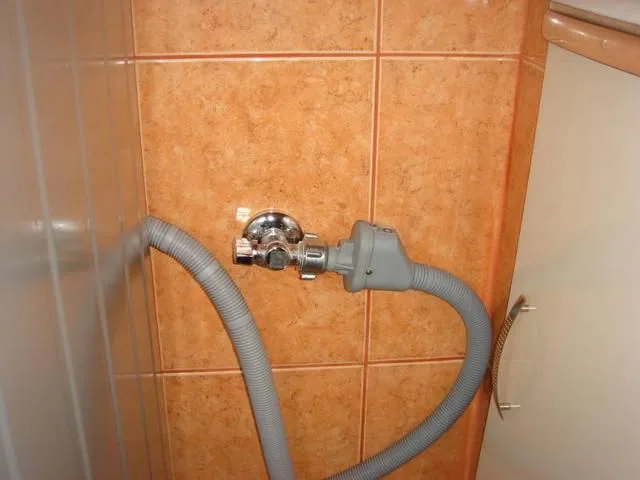

Водяная розетка с краном, и с подключённым шлангом посудомоечной машины.
Водяная розетка с краном, и с подключённым шлангом посудомоечной машины.

Подключение посудомоечной машины к канализации

Можно встретить массу статей, в которых утверждается, что подключение посудомоечной машины к канализации – вообще простейшая операция, не требующая соблюдения никаких правил. Мол, дренажный шланг прибора устанавливается через уплотнительную резиновую муфту в специально подготовленный для него раструб 50 мм канализационной трубы – и на это вопрос решен. Увы, не все так просто, а последователи подобной методики вполне могут столкнуться с весьма неприятными моментами.

Во-первых, обязательным условием должен стать водяной затвор, иначе неприятные запахи из канализации станут проникать по шлангу внутрь посудомойки.

Во-вторых, следует предостеречься от обратного тока воды из канализацию в машину. Для этого верхняя петля дренажного шланга должна быть расположена не менее, чем 400÷500 мм от уровня пола. Откуда взялись эти значения? По все видимости, принимается в расчет уровень заполненной ванной – при резком выпуске воды и каких-то временных проблемах с проходимостью канализационной трубы, вода в ней, согласно физическому закону сообщающихся сосудов, будет стремиться подняться на общий текущий уровень. Петлевидный изгиб на нужной высоте не позволит ей проникнуть в посудомоечную машину.

В-третьих, непосредственное включение дренажного шланга в канализационную трубу с использованием уплотнения делает это соединение практически герметичным. Как ни странно, но в данном случае это вовсе не является достоинством. В идеале, давление в канализационных трубах должно выравниваться с атмосферным, чтобы не создавалось участков разрежения. В противном случае это может закончиться так называемым «сифонным эффектом» — массовый сброс воды на одном из участков вызывает самопроизвольный ее ток на других, соединенных с ним. Это приводит к тому, что труба сама по себе начинает «высасывать» воду из посудомоечной машины. Такое явление может вызвать разбалансировку автоматики, появление программных ошибок и даже выход оборудования из строя. Кстати, не исключается полностью и обратный вариант – забрасывание грязных стоков в машину, о последствиях которого чем даже думать не хочется.

Но с другой стороны, негерметичное соединение шланга и трубы – это возможность протечки и распространения неприятных запахов. Как поступить правильно.

Существует несколько приемлемых вариантов:

  • Один из самых простых, недорогих и эффективных – установка на кухонной мойке сливного сифона со специальным патрубком для подключения дренажных шлангов бытовой техники.

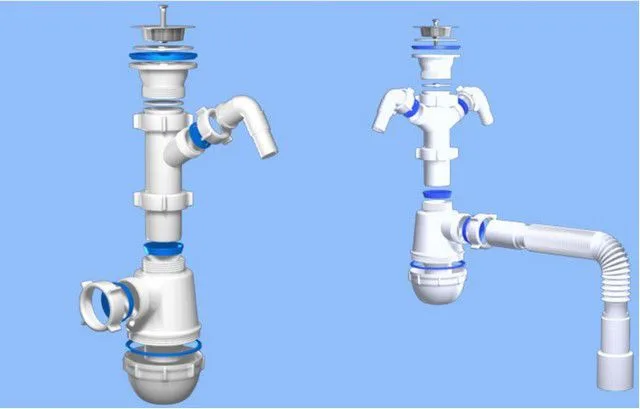

Сифоны для кухонной мойки с возможностью подключения шлангов слива посудомоечной или (и) стиральной машины
Сифоны для кухонной мойки с возможностью подключения шлангов слива посудомоечной или (и) стиральной машины

Как видно из иллюстрации, сифон может иметь и два патрубка – если есть необходимость подключения и стиральной, и посудомоечной машины.

Патрубок обычно оканчивается коническим штуцером, рельефная, ступенчатая поверхность которого обеспечивает надежную фиксацию шлага после затяжки хомута.

переходник с краном

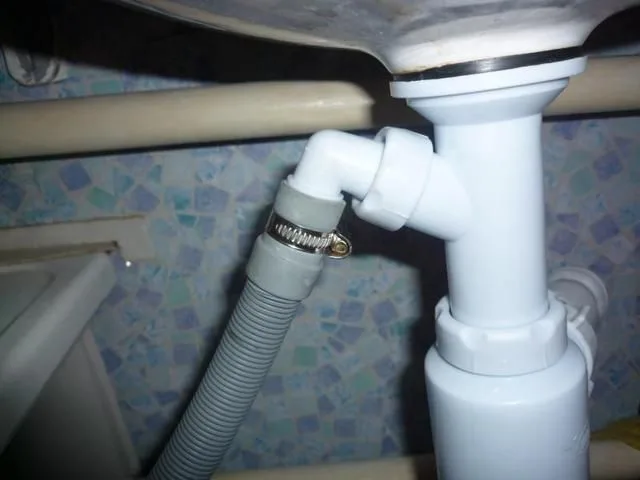

Шланг посудомоечной машины, подсоединенный к патрубку кухонного сифона.
Шланг посудомоечной машины, подсоединенный к патрубку кухонного сифона.

Такое присоединение дренажного шланга, в принципе, отвечает все перечисленным выше требованиям:

— Водяной затвор от распространения запахов со стороны канализации обеспечивается самой конструкцией кухонного сифона.

— Точка подключения расположена вверху, сам по себе формируется верхний изгиб дренажного канала.

— Вместе с тем, дренажный шланг не связан герметично с канализационной трубой – он сообщается с атмосферой через сливное отверстие мойки. То есть сифонный эффект полностью исключается.

  • Указанный выше способ – очень хорош, но, увы, не всегда возможен. Например, мойка располагается вне досягаемости дренажного шланга посудомойки, и приходится протягивать участок канализационной трубы. Другой пример – сама конструкция мойки и ее «фирменного» слива не предполагают внесения каких-либо изменений, и такое подключение становится невозможным.

Делать нечего, придется подключаться к канализационной трубе. Если ее выход уже занят гофротрубой из мойки – ничего страшного, можно поставить «косой» тройник, вновь подключить сифон, а второй выход использовать для посудомойки. И соединение здесь, как ни крути, все равно придется делать герметичным, с использованием уплотнительной резиновой муфты, иначе не избежать неприятного запаха.

Но как же тогда быть с остальными требованиями к подключению?

Проще всего решается вопрос с обеспечением водяного затвора и обеспечением необходимой высоты петли. Можно приобрести специальную полимерную вставку (они часто даже входят в комплект поставки оборудования), закрепить ее в намеченном месте на стене, зафиксировать в ней на нужной высоте шланг. При этом необходимо добиться такого положения шланга, чтобы обязательно создался и нижний изгиб (по типу буквы S) – он будет служить водяным затвором.

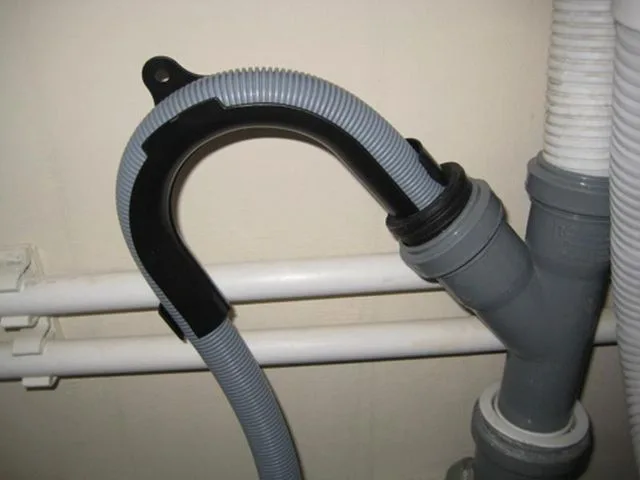

«Косой» тройник и установленный в него дренажный шланг с уплотнением резиновой ребристой муфтой. Обеспечение изгиба достигается с помощью специальной вставки.
«Косой» тройник и установленный в него дренажный шланг с уплотнением резиновой ребристой муфтой. Обеспечение изгиба достигается с помощью специальной вставки.

Но как же быть с потенциальной угрозой «сифонного эффекта»? На этот счет также есть готовые решения.

— Установка на шлаге простейшего «антисифонного» клапана.

Самый простой из «антисифонных» клапанов
Самый простой из «антисифонных» клапанов

Стоит такое изделие недорого, и устанавливается очень просто. Шланг режется, а затем соединяется уже посредством этого клапана, с обтяжкой хомутами. Недостаток простейшего устройства – недолгий срок эксплуатации, обычно не превышающий полугода. После этого придется приобретать новый клапан, так как он не обслуживанию практически не поддается.

— Более разумный вариант – приобрести клапан–«антисифон», исполненный в виде петли. Мало того что этим решаются сразу все проблемы правильного размещения шланга – такие устройства вполне подлежат регулярной очистке, то есть служить будут значительно дольше.

Такие клапаны и нужный изгиб слива обеспечивают, и от «сифонного эффекта» защитят
Такие клапаны и нужный изгиб слива обеспечивают, и от «сифонного эффекта» защитят

Немного более дорогостоящим и сложным в исполнении, но зато чрезвычайно удобным в эксплуатации и отвечающим абсолютно всем требованиям решение стане установка специального настенного сифона для посудомоечной (стиральной) машины. Они бывают настенного или скрытого исполнения, разной степени декоративности, но объединяет их наличие всех необходимых клапанных устройств, обеспечивающих всестороннюю безопасность подключения прибора к канализации.

Несколько примеров настенных сифонов для бытовой техники, открытого и скрытого расположения
Несколько примеров настенных сифонов для бытовой техники, открытого и скрытого расположения

Задний широкий патрубок герметично подсоединяется к вертикально расположенной отводке 50-мм канализационной трубы, а к переднему патрубку подключается дренажный шланг посудомоечной машины. По сути, получается своеобразный аналог водяной розетки, только прямо противоположного предназначения. Их обычно и замещают рядом, создавая специальную зону коммутации прибора.

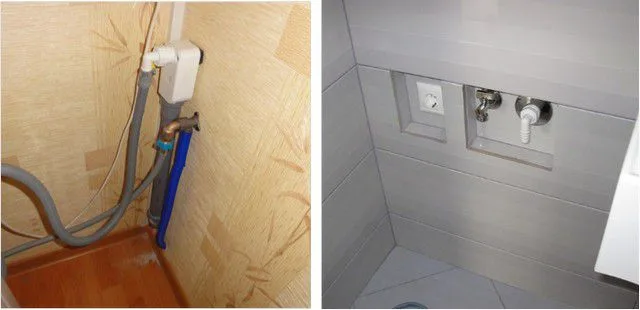

Обустроенные узлы подключения посудомоечной или стиральной машины – открытого и скрытого типа
Обустроенные узлы подключения посудомоечной или стиральной машины – открытого и скрытого типа

Мало того, если хочется придать такому узлу подключения еще и внешнюю «импозантность», то можно приобрести целую консольную конструкцию, которая включает в себя и сливной сифон со всеми клапанами, и водяную розетку с краном, и даже розетку электропитания. Такие устройства обычно снабжаются декоративными фасадными пластинами – и красиво, и все необходимое для подключения как на ладони.

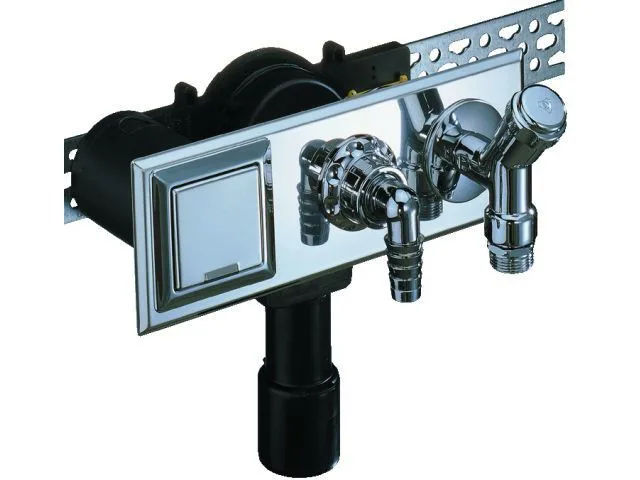

На одной декоративной панели скомпоновано все необходимое для коммутации посудомоечной машины
На одной декоративной панели скомпоновано все необходимое для коммутации посудомоечной машины

И, наконец, можно упомянуть еще одно очень занятное технологическое решение. Некоторые производители комплектуют свои модели специальным клапаном, обеспечивающим необходимый воздушный разрыв для исключения негативного воздействия со стороны канализации. Интересен сам конструктивный подход – клапан врезается в поверхность столешницы или задней горизонтальной панели кухонной мойки.

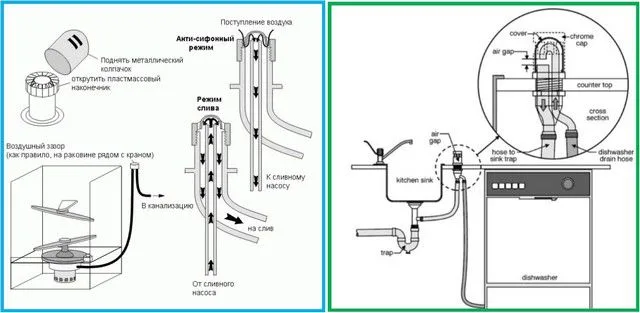

Очень оригинальные решения по установке «антисифонных» клапанов
Очень оригинальные решения по установке «антисифонных» клапанов

Такой клапан размещают в месте, где он не станет мешать, сверху прикрывают декоративным колпаком. Время от времени он будет требовать профилактики, но снять колпачок и провести чистку – не составит никакого труда.

Итак, были рассмотрены различные вариант подключения посудомоечной машины к водопроводу и канализации. Некоторые из них – совершенно просты, другие потребуют определенных знаний и умений. Тем не менее, ни про один нельзя сказать, что он полностью недоступен для самостоятельного исполнения.

В завершение – небольшой видеосюжет, в котором мастер делится своим опытом подключения посудомоечной машины. После получения информации, изложенной в статье, читателю, наверное, будет интересно посмотреть и проанализировать некоторые ошибки, допущенные установщиком. Слепо копировать это – не нужно.

Видео: пример подключения посудомоечной машины
