 Ни одна ванна не может обойтись без системы слив-перелив. Это устройство, малозаметное внешне, выполняет целый ряд важных функций. И от правильности выбора и качества установки которого завит не только удобство пользования ванной, но и безопасность ее эксплуатации.

Слив перелив для ванны — устройство, разновидности, правила установки.

Слив перелив для ванны — устройство, разновидности, правила установки.

Эта нехитрая, в принципе, конструкция не допустит переполнения ванной при невнимательности хозяев. Излишек воды будет спущен в канализацию, а не попадет на пол, не испортит напольного покрытия и тем более – не прольется на голову соседям, проживающим этажом ниже.  А современные модели таких систем позволяют еще и принимать ванну с максимальным комфортом, одновременно становясь еще и некоторым декоративным украшением. Итак, если планируется установка новой ванны или замена отслужившего свой срок старого сифона, имеет смысл ознакомиться с предлагаемой информацией: слив перелив для ванны — устройство, разновидности, правила установки.

Функции системы слив-перелив, предлагаемые разновидности

Систему слив-перелив в среде специалистов часто называют проще – сантехническая обвязка ванны. Сути это не меняет. И для начала – какие задачи возлагаются на эту систему?

  • Во-первых, герметичное обрамление сливного и переливного отверстий в ванне, то есть вода из их, благодаря имеющимся уплотнениям, не проливается на пол, а вся полностью направляется сначала в патрубки системы, а из них — в канализационную трубу.
  • Во-вторых, за счет наличия сифона создается водяной затвор, не допускающий проникновения неприятных «ароматов» канализации в помещение.
  • В-третьих, позволяет тем или иным способом закрывать сливное отверстие ванны во время ее наполнения.
  • В-четвертых, не допустит переполнения, если процесс наполнения ванны по каким-то причинам выпал из поля внимания пользователя. Практически все ванны оснащены двумя отверстиями — одно из них традиционно находится в донной части, а второе на стенке на уровне максимального заполнения. Эти выходы соединены между собой трубой или гибким шлангом до подключения к канализационной магистрали. То есть если вода, подаваемая в ванну, доходит до уровня сливного отверстия, она просто начинает сбрасываться через него в канализацию.
  • В-пятых, во многих моделях некоторые внешние детали системы представляют собой и определённую декоративную ценность.

Можно еще добавить, что встречаются системы слива-перелива, в которых узел перелива совмещен еще и с системой подачи воды в ванну. Насколько это удобно – судить трудно, не попробовав, но некоторым нравится.

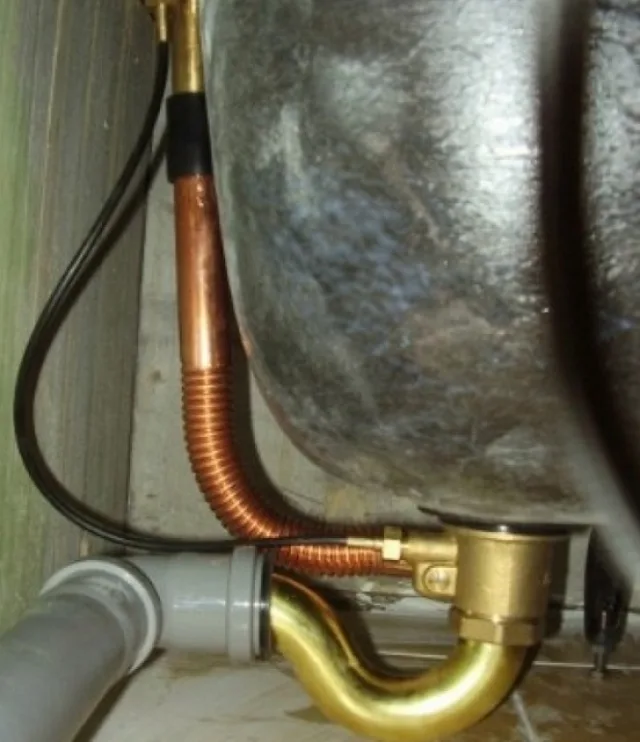

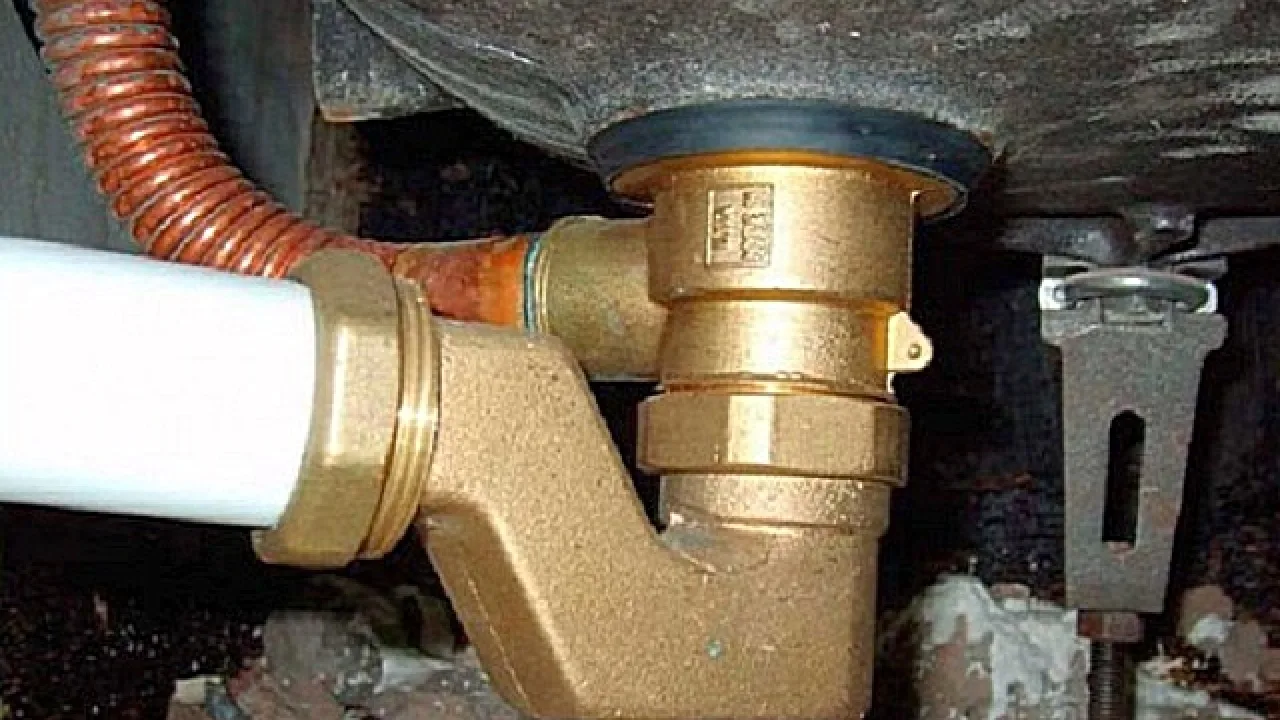

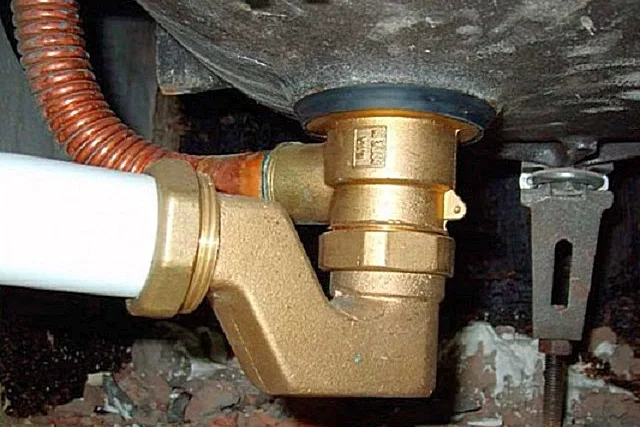

На иллюстрации хорошо показано расположение основных скрытых элементов системы: сифон, соединяющая слив с переливом трубка, подключение к канализационной трубе.

На иллюстрации хорошо показано расположение основных скрытых элементов системы: сифон, соединяющая слив с переливом трубка, подключение к канализационной трубе.

В специализированных магазинах представлен широкий выбор систем слив-перелив, изготовленных из разных материалов. Такое разнообразие гарантирует, что даже самые требовательные покупатели смогут найти для своей ванны подходящий вариант.

Цены на сифон-перелив WIRQUIN

Сифон-перелив WIRQUIN

Несмотря на предлагаемое многообразие моделей, в любой из них имеются общие для всех узлы:

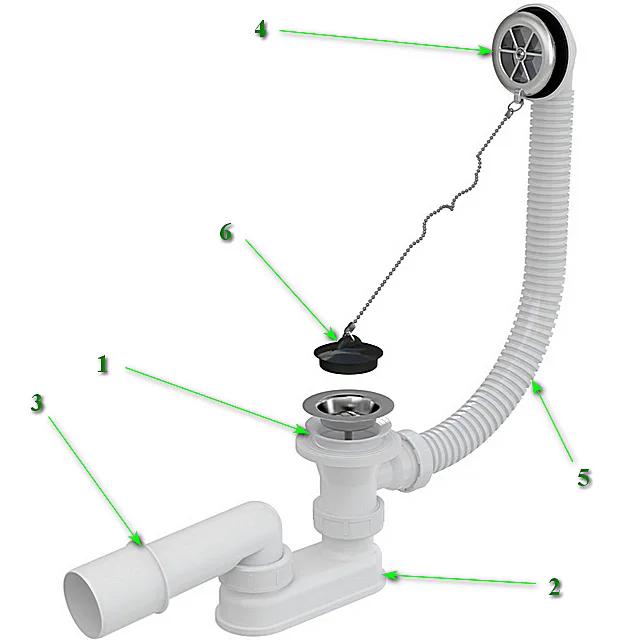

Основные детали и узлы системы слив-перелив для ванны

Основные детали и узлы системы слив-перелив для ванны

1 – горловина, устанавливаемая в нижнее сливное отверстие ванны. Требует надежной герметизации при установке (как, впрочем, и любые другие узлы системы), для чего в комплект всегда входят необходимые уплотнители. Как правило, оснащена решеткой, не допускающей попадание в сифон крупного мусора.

2 – сифон, создающий водяной затвор от проникновения запахов из канализации. В связи с традиционной недостаточностью места под ванной, обычно имеет весьма компактные размеры, часто имеет плоскую форму снизу. Одновременно этот узел, можно сказать, «обвязывает» все элементы слива и перелива друг с другом и канализационной трубой.

Кстати, объем сифона имеет значение, так как слишком уж «миниатюрные» могут не справиться со своей задачей гидрозатвора. Рекомендуется выбирать модели, в которых сифон вмещает не менее 300 мл воды.

3 – патрубок для подключения к канализационной трубе. Как правило, на конце имеет цилиндрический участок, идеально по размерам подходящий для вставки в раструб стандартной канализационной трубы диаметром 50 мм.

4 – горловина перелива, устанавливающаяся на верхнее отверстие ванны. Оснащена угловым патрубком, который при монтаже должен быть направлен вниз. Во многих моделях этот патрубок уже «по умолчанию» соединен с трубой, идущей к сифону.

5 – труба, соединяющая горловины слива и перелива. Может быть жесткой или гофрированной, допускающей изменение конфигурации как по длине, так и по изгибу.

6 – устройство той или иной степени сложности, предназначенное для закрытия сливной горловины при наполнении ванны.

Кстати, именно по этому критерию, по механизму перекрытия сливной горловины, и производится классификация систем слив-перелив на несколько групп.

  • Системы с простым механическим перекрытием.
  • Полуавтоматические системы.
  • Так называемые системы-автоматы.

Надо заметить, что названия некоторых систем все же носит значительную долю условности и не являются вполне корректными. Но они прижились, и применяются и производителям, и продавцами изделий. А чтобы разобраться, что собой представляет каждая из групп, есть смысл рассмотреть их более подробно, определить их преимущества и недостатки.

Особенности простых механических систем

В конструкции механической системы нет никой хитрости. Предусмотрена открытая переливная горловина, расположенная на стенке ванны. Иногда она может быть прикрыта декоративной накладкой, не снижающей пропускной способности перелива и не выполняющей никаких иных функций.

А горловина слива закрывается при необходимости наполнить ванну обычной пластиковой или резиновой пробкой, входящей в комплект поставки. Обычно предусматривается еще и цепочка или шнурок, которыми эта пробка привязывается к проушине переливной горловины – просто чтобы не терялась.

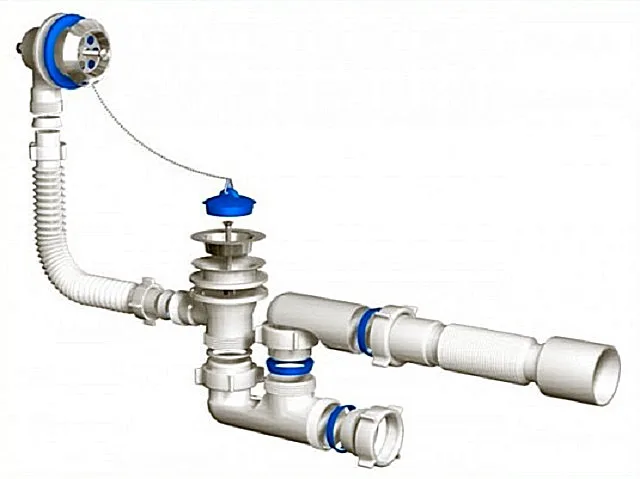

Простой механический вариант системы слив-перелив.

Простой механический вариант системы слив-перелив.

Это — пока все еще самый распространенный вариант систем, который можно встретить повсеместно. Понятно, что «управление работой» сводится к тому, что при наполнении ванны водой необходимо вручную закрыть сливную горловину пробкой, а при опорожнении — пробка просто вытаскивается из слива.

К преимуществам подобных механических систем слив-перелив можно отнести следующие моменты:

  • Доступная стоимость комплектов.
  • Простой алгоритм сборки и монтажа системы.
  • Длительный срок эксплуатации.
  • Высокая надежность конструкции – ломаться здесь просто нечему (имеется в виду именно закрытие слива).

Недостатков немного, да и те можно считать довольно условными. Так, некоторым не по душе слишком «простецкий» вид системы, мол, это «вчерашний день». Некоторые сетуют на неудобство управления набором и сливом воды в процессе принятия ванны. Еще один минус – иногда пробка имеет свойство отвязываться со шнурка или цепочки и теряться (возможно, причиной тому детские шаловливые руки). Но приобрести за смешную цену новую пробку – труда не составляет.

Кстати, обратите внимание на один нюанс, хорошо заметный на иллюстрации выше. Сифон системы может иметь дополнительный патрубок для подключения слива из другого сантехнического устройства. Например, если рядом с ванной расположен умывальник, то слив из раковины можно направить именно сюда, чтобы не «плодить» тройники на канализационной трубе. Естественно, если такой необходимости нет, то не стоит и приобретать сифон с дополнительным входом. Или же, если этот вход не используется, он должен быть надежно заглушен.

Этот вариант конструкции сифона может встречаться на любой из рассматриваемых систем слив-перелив.

Особенности полуавтоматических систем слив-перелив

Система слив-перелив полуавтомат — это более современное устройство, оснащенное дополнительными приспособлениями, повышающими уровень комфортности эксплуатации сантехнического оборудования.

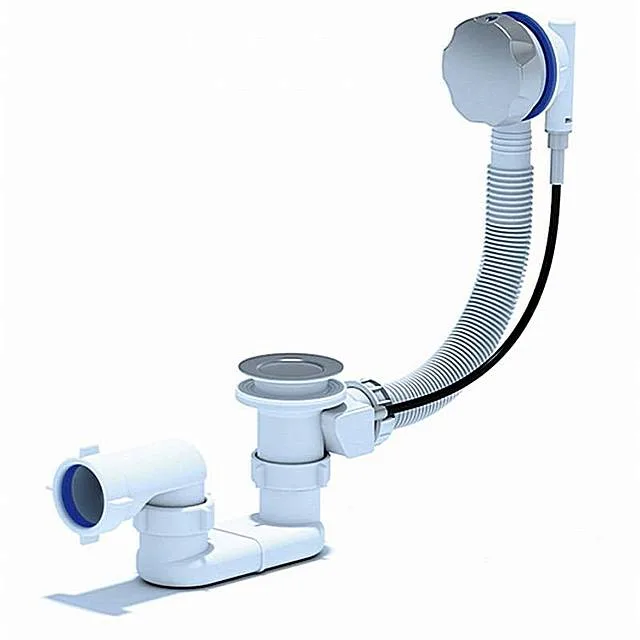

Схема полуавтоматической системы слив-перелив с тросом, проходящим снаружи вдоль соединительной трубы.

Схема полуавтоматической системы слив-перелив с тросом, проходящим снаружи вдоль соединительной трубы.

 Общая конструкция системы аналогична механическому варианту, но в нее дополнительно встроены следующие элементы:

  • Своеобразный «блок управления», позволяющий опускать и поднимать пробку основного слива. Сам «рабочий орган» может представлять собой поворотный маховик, кнопку, вентиль или рукоятку, установленные на горловине перелива. Как правило, этим элементам придется определенная декоративность.
  • Тросик или гибкий вал, связывающий этот «узел управления» и механизм закрытия пробки слива. Этот элемент может располагаться снаружи или внутри трубы, соединяющей горловины слива и перелива. Система с тросиков внутри трубки, казалось бы, выглядит более эстетично, однако, производить ее ремонт гораздо сложнее. Да эстетика здесь и не требуется, так как все равно этот узел системы находится не на виду.
  • Пробка, установленная на отверстие основного слива, выполняющая роль клапана.
  • Механизм, преобразующий усилие тросика или вращательный момент, создаваемый гибким валом, в поступательное перемещение пробки в крайние верхнее и нижнее положение.

Система работает следующим образом:

  • Поворот маховика (ручки) или нажатие кнопки приводит к ослаблению или натягиванию троса, или же к проворачиванию гибкого вала.
  • Переданное усилие преобразуется в перемещение рычага-коромысла или толкателя, расположенного под пробкой слива. Сама пробка имеет в нижней части вертикальный шток, который центрирует ее положение, так как входит в направляющую втулку горловины слива, и нижним концом упирается в качающуюся часть коромысла (толкателя). Как правило, этот шток оснащен винтом, который позволяет изменять общую длину штока при регулировке системы.

— Если поворотом маховика толкатель перемещается в нижнее положение, пробка слива свободно опускается на горловину. Благодаря точной подгонке и наличию уплотнения, она давлением набираемой воды плотно прижимается в своему «седлу», обеспечивая тем самым герметичное перекрытие слива.

— При повороте маховика в другое положение толкатель поднимается, передает усилие на шток, который, в свою очередь, преодолевая давление воды, приподнимает пробку над «седлом», открывая путь слива воды из ванны.

Эта система также имеет свои достоинства и недостатки, о которых необходимо иметь информацию.

Так, к преимуществам данной конструкции можно отнести следующие моменты:

  • Полуавтоматическая система позволяет, не нагибаясь ко дну ванны, поворотом ручки или нажатием на кнопку закрыть или открыть пробку основного слива.
  • Полуавтомат имеет более эстетичный внешний вид, чем традиционное устройство слив-перелив.

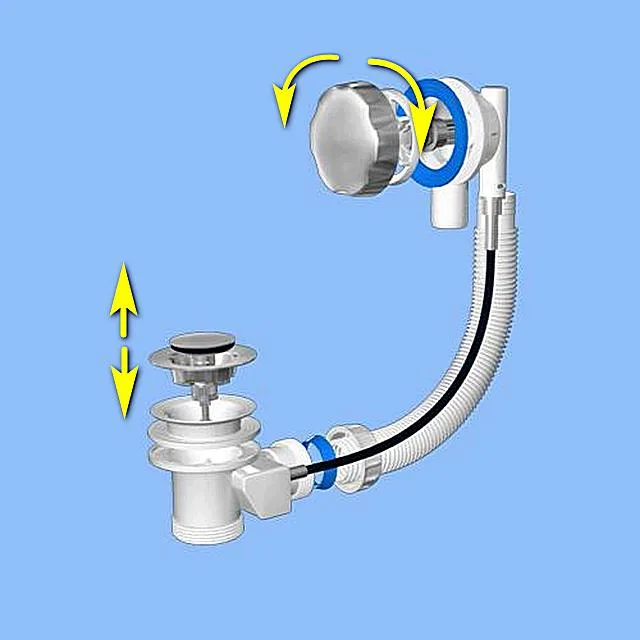

Схема управления большинства моделей систем слив-перелив с полуавтоматическим управлением.

Схема управления большинства моделей систем слив-перелив с полуавтоматическим управлением.

К недостаткам этой системы относят следующие моменты:

  • В случае, если устройство используется слишком интенсивно, то трос со временем может начать заедать и застревать.
  • Если в водопроводной системе используется жесткая вода, то на вращающихся узлах может образоваться известковый налет, который сначала затруднит их движение, а затем может привести к заклиниванию и поломке.

Понятно, что любое механическое звено с узлом вращения всегда становится дополнительным уязвимым местом. Основными видами поломок таких систем являются следующие дефекты:

  • Повреждение или сильный износ управляющего троса (гибкого вала), вплоть до его обрыва или переламывания.
  • Механическое повреждение (износ) пробки, не дающий возможности набрать в ванну воды. Это может быть истирание уплотнительного кольца или деформация клапанной части, то есть пробка в закрытом состоянии не обеспечивает герметичности.  Случается и искривление штока, из-за чего она неплотно прилегает к посадочному «седлу». При любом из этих вариантов через слив будет идти подтекание воды.
  • Поломка управляющей ручки (маховика) из-за известкового налета или даже и—за предложения чрезмерных вращательных усилий.

Как видно, уязвимых мест немало. Поэтому при выборе полуавтоматической системы слив-перелив стоит приобретать по-настоящему качественную модель, произведенную компанией, завоевавшей репутацию надежности и предоставляющей гарантии на свою продукцию.

Автоматические системы

Сказать по правде, об автоматизме здесь речи, конечно, не идет. Для закрытия или открытия слива все равно приходится прикладывать механическое усилие. Единственное – оно не передается через какой-то промежуточный механизм, а оказывается непосредственно на пробку слива.

То есть эта пробка оснащена пружиной и системой фиксации, и работает по принципу «click-cluck». Весь механизм размещён непосредственно в корпусе сливной горловины.

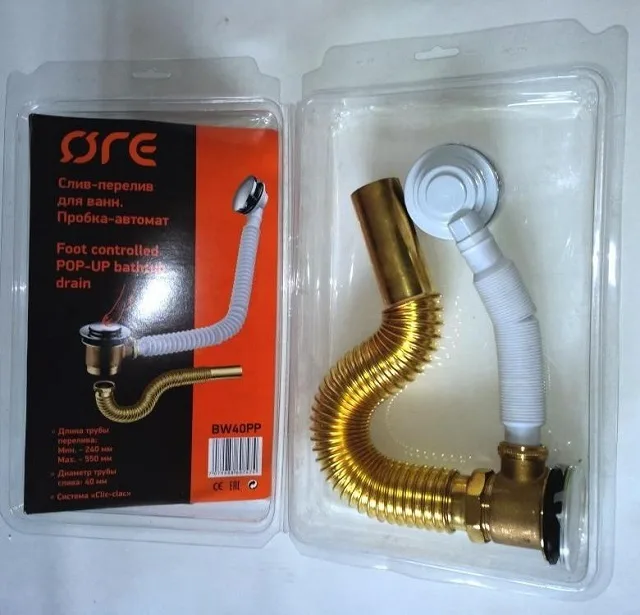

Упаковка с системой слив-перелив, которая фигурирует под названием автоматической

Упаковка с системой слив-перелив, которая фигурирует под названием автоматической

Чтобы закрыть пробку основного слива, достаточно слегка нажать на нее рукой или пальцами ноги. Она переместится вниз и зафиксируется в этом положении. Открытие пробки производится аналогичным порядком – нажатие на нее приведет к снятию со стопора и подъему под действием пружины в верхнее положение – слив открыт. Поэтому управление наполнением ванны можно осуществлять, лежа в ней и не поднимаясь при этом с места.

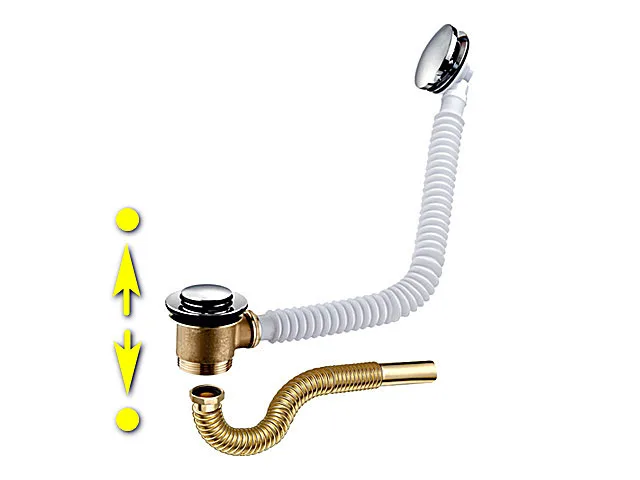

Пробка автоматически меняет фиксированные открытое и закрытое положения при последовательном нажатии на нее.

Пробка автоматически меняет фиксированные открытое и закрытое положения при последовательном нажатии на нее.

К преимуществам такой системы слив-перелив можно отнести следующие ее качества:

  • Комфортность в эксплуатации.
  • Элегантность внешнего вида, который становится декоративным элементом для ванны.
  • Отсутствие передаточного механизма  снижает уязвимость конструкции к поломкам или отказам.

Однако, несмотря на современность конструкции и ее удобство в использовании, есть у нее и свои недостатки:

  • Чтобы выпустить воду из полностью набранной ванны волей-неволей придётся закатывать рукав, чтобы нажать на кнопку-пробку слива
  • В случае выхода из строя кнопки-клапана, придется менять всю систему слив-перелив.
  • Отмечаются и поломки фиксатора с пружиной пробки. Правда, эти детали поддаются замене, если приобрести их для моделей того же производителя.
  • Традиционный для таких моделей небольшой диаметр сливного отверстия также можно отнести к «минусам» конструкции, так как вода из ванны уходит довольно медленно.

Вероятность возникновения этих проблем поломок можно сократить, если приобрести качественное изделие от проверенного, надежного производителя, изготавливающего продукцию только из высококачественных материалов.

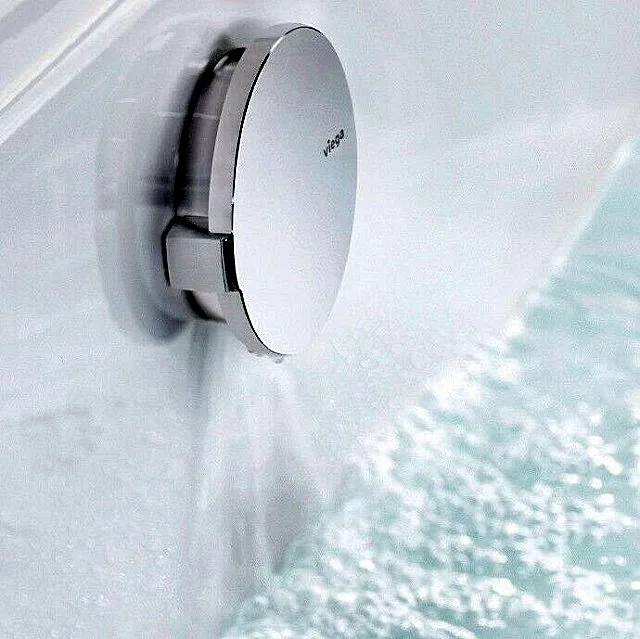

 Слив-перелив с набором воды.

Слив-перелив с набором воды.

В продаже встречаются и системы, совмещающие автоматический слив перелив с функцией набора воды. Кран у них расположен на переливной горловине. Получается некий гибрид системы слива-перелива со смесителем.

Такие модели особенно удобны в тех случаях, когда нет возможности удобно расположить смеситель. Например, если ванна в санузле установлена далеко от стен помещения.

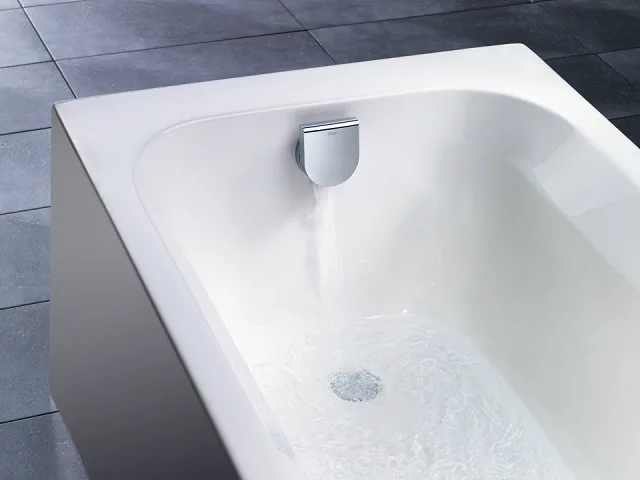

Ванна с набором воды через область горловины перелива.

Ванна с набором воды через область горловины перелива.

Но этот случай все же в большей степени относится именно к смесителям, так как система потребует довольно сложного подключения к водопроводным трубам. И в контексте настоящей публикации рассматриваться не будет.

Материалы изготовления систем слив-перелив

Для производства систем слив-перелив применяются материалы, обладающие определенными качествами. Например, к ним можно отнести устойчивость к коррозии, перепадам температур, а также соответствующим определенным гигиеническим нормам.

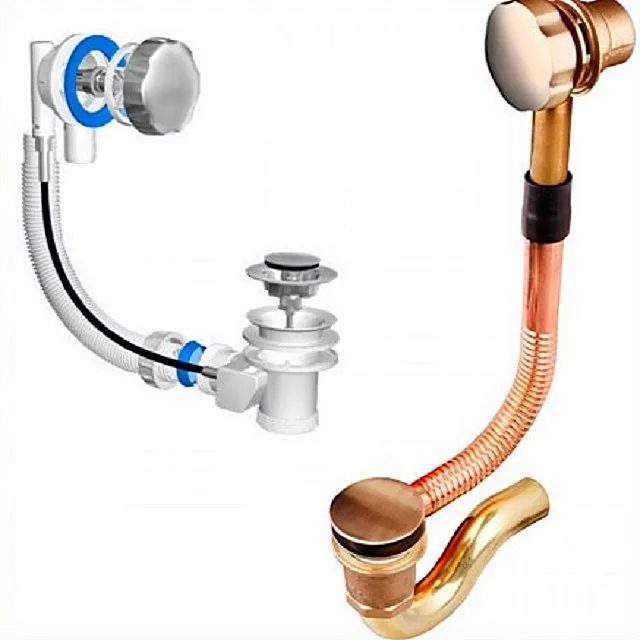

Устройство для слива воды из ванны может быть изготовлено из разных материалов. От этого фактора напрямую зависит и его стоимость.

Устройство для слива воды из ванны может быть изготовлено из разных материалов. От этого фактора напрямую зависит и его стоимость.

Еще совсем недавно основным материалом изготовления систем был преимущественно черный металл – сталь и чугун, основным недостатком которого является его неприглядный внешний вид и подверженность коррозии. Поэтому сегодня для этих устройств выбираются более современные материалы. Однако, и изделия из черного металла все еще встречаются.

  • Железные сплавы (сталь и чугун) — это надежный и долговечный материал. Хотя изделия из него быстро теряют первоначальный эстетичный внешний вид, но зато исправно эксплуатируются длительное время. Подверженности коррозии и немалый вес таких изделий относятся к основным их недостаткам. Резьбовые соединения со временем могут прикипеть так, что не поддаются разборке. В настоящее время если и встречаются такие системы, то, по всей видимости, из старых запасов, произведенных немало лет назад. Популярностью не пользуются.
  • Во многих системах, независимо от основного материала изготовления труб, сифона, горловин, внешние детали, контактирующие с водой, изготавливаются из нержавеющей стали. Такой вариант – оптимальный, лучше , чем просто стальные детали с никелированным или хромированным покрытием – на это стоит обратить внимание при выборе системы.
  • Медь и сплавы на ее основе значительно опережают по прочности и долговечности пластиковые изделия. Устройства из этих металлов зачастую имеют защитное покрытие из никеля или хрома, нанесенного гальваническим способом. Никель является отличным, надежным и долговечным покрытием, его можно отличить по синеватому оттенку деталей. При условии должного ухода устройства из цветных металлов прослужат не один десяток лет.

Для визуального определения конкретного вида металла изготовления необходимо хорошо осмотреть нижнюю и верхнюю горловины и патрубки.

— Медные изделия имеют красный отлив, и они по прочности несколько уступают другим металлам.

— Латунь (сплав меди и цинка) обладает более высокими прочностными характеристиками. Этот сплав можно определить по светло-желтому отливу.

— Бронза (сплав меди с оловом или другими металлами кроме цинка и никеля) еще прочнее латуни, а по устойчивости к различным воздействиям ее можно сравнить со стальными изделиями. Бронза обладает темным, близким даже к коричневому оттенком.

Необходимо отметить, что любой цветной металл отлично подходит для производства сантехнических аксессуаров. А так как система слив перелив по определению не будет испытывать каких-то серьёзных механических и барических нагрузок, то, изготовленные из медных сплавов и аккуратно смонтированные, прослужат очень долго.

  • Пластиковые системы слив-перелив имеют самую доступную стоимость. Они отлично подходят для любых ванн, обладают высокой степенью универсальности. При правильной установке, аккуратной эксплуатации и регулярной профилактике системы, пластиковые изделия могут прослужить длительное время.

Если, конечно, они качественные. Так как в продаже нередко встречаются системы с дефектами литья пластиковых деталей, с деформациями, с плохо подогнанными резьбами в соединениях, изготовленные их хрупких полимеров или приобретающих эту хрупкость от контактов с горячей иди холодной водой. Причем, заранее это предугадать бывает сложно. Особую важность показатели прочности имеют для деталей, испытывающий повышенные механические нагрузки, то есть в системах-полуавтоматах передающие усилие на закрытие и открытие пробки. Именно они чаще всего и становятся «ахиллесовой пятой» комплекта.

То есть – еще один аргумент приобретать изделия только проверенных производителей.

Критерии выбора систем

Выбирая систему слив-перелив, стоит ориентироваться не только на внешний вид конструкции, но и на другие более важные критерии, к которым необходимо отнести следующие моменты:

  • Производитель изделия. Чтобы быть уверенным в надежности устройства, рекомендуется выбирать продукцию проверенных компаний-производителей. Для этого лучше всего заблаговременно обратиться к отзывам пользователей, которые уже установили тот или иной вариант и эксплуатируют его уже не один год.
  • Стоимость системы. При небольших бюджетных возможностях оптимальным вариантом будет пластиковое оборудование с механической конструкцией слива. Автоматические и полуавтоматические системы подойдут для ванных комнат, выполненных в определенном стиле, а также для тех пользователей, которые предпочитают комфортные условия эксплуатации.
  • Определение качества материала изготовления:

— качественный пластик (полипропилен) должен иметь плотные стенки;

— у изделий из цветного металла поверхность должна быть гладкой без царапин и вмятин;

— у систем из черного металла необходимо обратить внимание на целостность конструкции, а также на то, чтобы на поверхности изделий не было вмятин.

  • Соответствие параметрам ванны, а также совместимость соединений сифона и диаметра трубы канализации. В случае, если сечения труб разнятся, можно использовать специальные пластиковые или эластичные переходники.
  • Полнота комплекта поставки. В наборе с основными деталями должны иметься соединительные кольца и уплотнительные герметизирующие прокладки соответствующих размеров и конфигурации

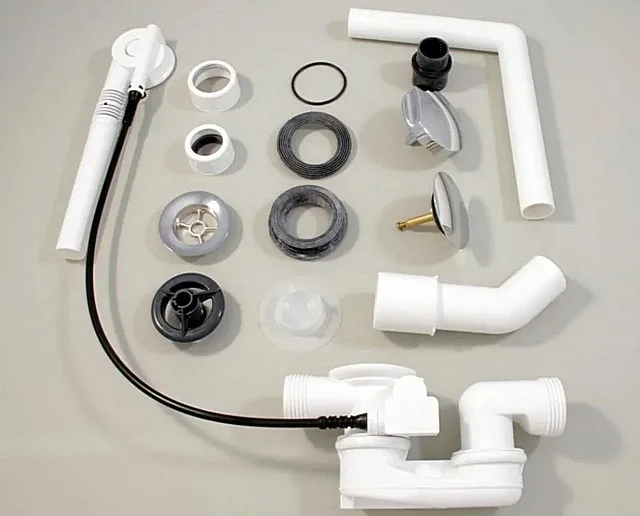

При покупке системы обязательно скрупулезно проверяйте полноту комплекта поставки. Случается, что каких-то важных мелочей вдруг недостает при сборке.

При покупке системы обязательно скрупулезно проверяйте полноту комплекта поставки. Случается, что каких-то важных мелочей вдруг недостает при сборке.

  • Дополнительные функции системы. Например, сифоны могут иметь несколько патрубков для подключения к нему, помимо ванны, и других сантехнических аксессуаров. Например, если рядом с ванной установлена раковина или стиральная машина, можно один из этих устройств подключить к свободному патрубку сифона ванны. Однако, ответвление необязательно должно быть задействовано, иди в отсутствии надобности его закрывают герметичной заглушкой.
  • Следует отдавать предпочтение системам, у которых внешние детали, контактирующие с водой, изготовлены из нержавеющей стали. Это дает и нужную прочность, и устойчивость к окислению, и аккуратный внешний вид.

Проверенные производители сантехнических устройств

На российском рынке свою продукцию представляют немалое количество компаний из разных стран мира. Широкий ассортимент изделий позволяет выбрать наиболее подходящий по всем параметрам вариант системы слив-перелив. Рекомендуется отдавать предпочтение тем производителям, продукция которых сертифицирована в соответствии с международными стандартами качества.

К таким компаниям можно отнести, например, следующие:

ИллюстрацияКраткая информация о компании-производителе
«Geberit» – швейцарский производитель, представляющий широкий ассортимент сантехнических устройств, в том числе систем слив-перелив, среднего ценового сегмента.
«Geberit» изготавливает оборудование в широком диапазоне моделей, поэтому из него можно выбрать подходящий вариант для конкретного случая.
Это компания производит изделия из пластика, хромированной стали, латуни и меди.

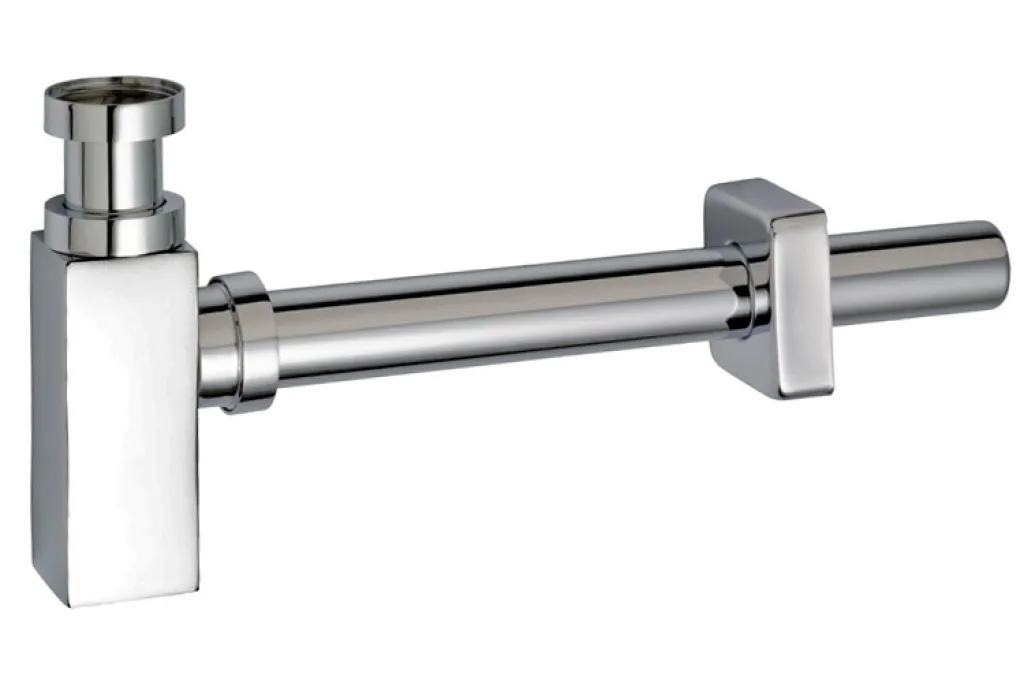

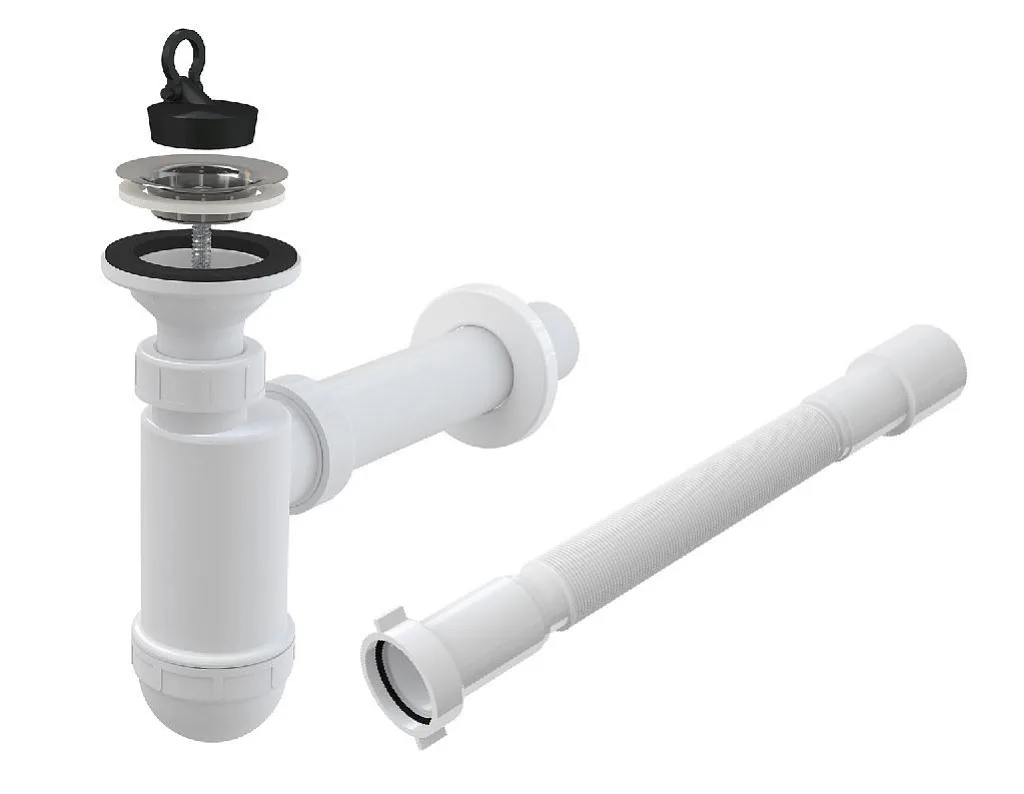

«Alcaplast» – это чешская торговая марка. Компания входит в топ самых крупнейших производителей сантехнических пластиковых изделий в Европе.
Продукция этого изготовителя отличаются своей надежностью, простотой конструкции, интересным дизайнерским оформлением, а также бесшумностью работы.
«Kaiser» – немецкая компания, производящая обвязки для ванн из бронзы и хромированной стали.
Оборудование этого производителя рекомендуется выбирать для ванн с глубокими чашами, под которые сложно найти сифон с нестандартными размерами, так как компания представляет модели в широким диапазоне размеров..

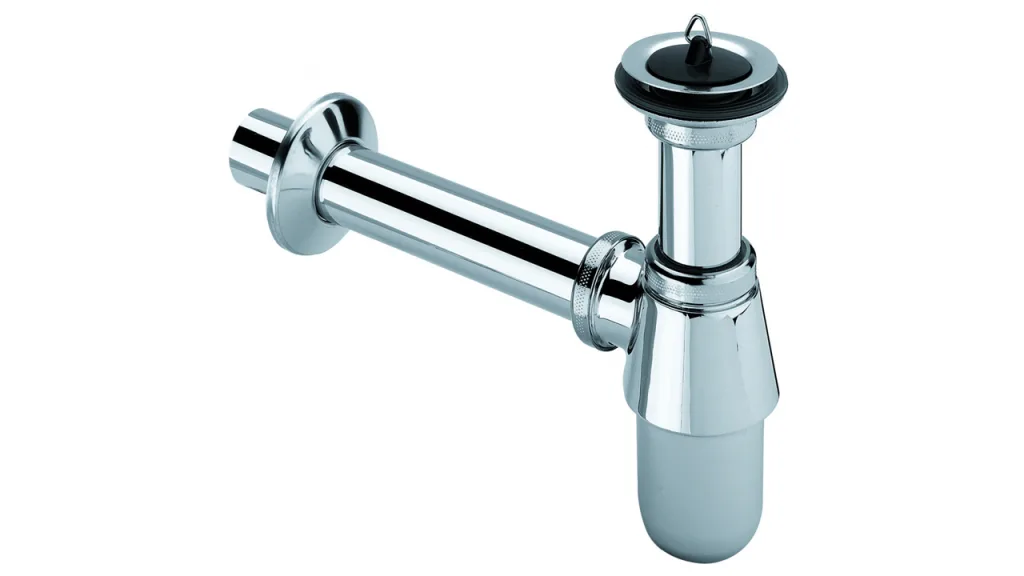

«Viega» – немецкая компания, которая завоевала свою репутацию благодаря качеству и надежности своих изделий. Она производит системы «слив-перелив» из пластика, нержавеющей стали, бронзы и латуни.
Дизайнерами «Viega» разработаны интересные варианты оформления видимых частей конструкции. На рынке представлен большой ассортимент по форме и цвету устройств.
Доступная стоимость, простота в установке делают продукцию этой компании очень популярной среди потребителей. Системы «слив-перелив» этого производителя отличаются длительным сроком безаварийной эксплуатации.

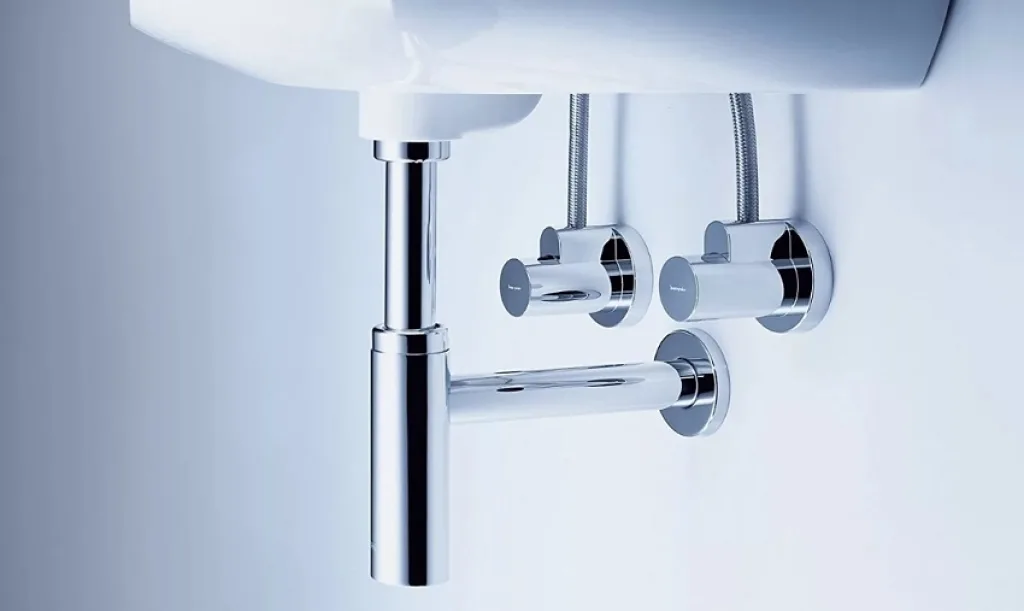

«Hansgrohe» – немецкий производитель, изготавливающий системы «слив-перелив» разных конструкций из пластика, стали, а также комбинированные варианты.
Продукция отличается надежностью и удобством в эксплуатации.
Видимые детали конструкции могут иметь разные дизайнерские решения, поэтому из ассортимента «Hansgrohe» можно подобрать модель под любое оформление ванной комнаты.
«WasserKraft» – это еще один немецкий производитель, предлагающий разнообразные варианты обвязок для ванн и раковин.
Компания производит системы из черного и светлого пластика, стали, бронзы и из комбинированных материалов. При этом дизайнерами и инженерами компании разработаны варианты моделей, имеющих весьма необычные формы.
Изделия, особенно произведенные из стали с хромированным покрытием отличаются не только эстетичным внешним видом, но и высокой надежностью и длительностью эксплуатации.
«Jacob Delafon» – французская компания-производитель, изготавливает изделия из пластика и комбинированные варианты.
Этот производитель имеет достаточно высокую популярность в России, так как системы зарекомендовали себя своей высокой надежностью и удобством монтажа и эксплуатации.
«Тритон» – это отечественный производитель, изготавливающий устройство «слив-перелив» из пластика разного цвета, а также комбинированные варианты конструкций.
Продукция имеет доступную стоимость, но при этом отличается весьма высоким качеством и надежностью.
Можно брать!

Рекомендации по проведению монтажных работ и эксплуатации

Самостоятельная установка системы слив-перелив

Схема монтажа обвязки ванны практически одинакова для любых видов систем слив-перелив. Даже не имея сантехнического опыта, вполне возможно собрать и установить конструкцию самостоятельно. Для этого достаточно внимательно изучить инструкцию, прилагаемую к изделию.

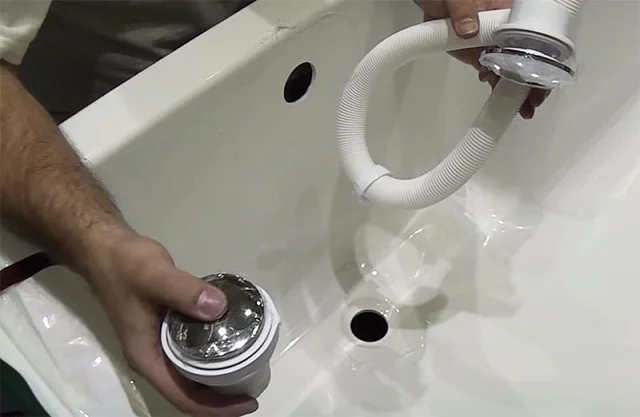

 Монтаж обвязки ванны вполне возможно произвести самостоятельно.

Монтаж обвязки ванны вполне возможно произвести самостоятельно.

Однако, все рекомендации производителя следует соблюдать максимально точно, иначе устройство может начать протекать или же не функционировать должным образом. Установку автоматических и полуавтоматических систем и вовсе рекомендуется доверить специалистам, иначе не будет действовать гарантия, предоставляемая производителем.

Чтобы проще было разобраться в схеме, данной производителем, далее в качестве примера, будет рассмотрена сборка и установка самой простой системы слив-перелив. Но для начала необходимо разобраться, как называются и где расположены основные элементы её конструкции.

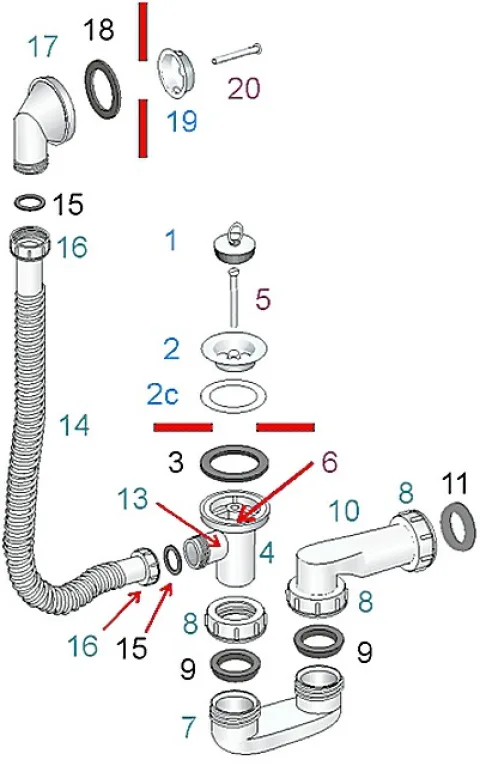

Сборочный чертеж механической системы слив-перелив для ванны.

Сборочный чертеж механической системы слив-перелив для ванны.

На схеме широкие красные линии разделяют расположение деталей системы снаружи и изнутри ванны. Синими цифрами показаны детали из пластика. Фиолетовые цифры – металлические детали. Черными указаны резиновые уплотнители.

Следует правильно понимать, что в каждой модели системы могут быть свои особенности. Но общий принцип расположения основных деталей и узлов сохраняется.

1 — Пробка, закрывающее отверстие сливной горловины ванны.

2 — Защитная решетка на горловине, предназначенная для задержки крупного мусора.

2с — Уплотнительное кольцо, устанавливаемое между решёткой и поверхностью ванны.

3 — Прокладка, устанавливаемая вокруг сливного отверстия ванны снизу.

4 — Сливная горловина с патрубками.

5 — Винт, обеспечивающий стягивание защитной решетки со стороны ванны и сливной горловины под нею.

6 — Гайка для стяжного винта. Расположена неподвижно в специальном гнезде горловины слива.

7 — Снимающаяся часть сифона (например, для периодической прочистки от скопившегося осадка).

8 — Пластиковый накидные гайки для соединения сифона с патрубками – сливной горловины и выходным.

9 — Конусные прокладки.

10 — Переходник для подключения к канализационной трубе. Может иметь жесткую конструкцию или быть гофрированным, гибким.

11 — Прокладка плоская.

13 — Отводной патрубок для подключения трубы перелива.

14 — Гофрированная труба, соединяющая горловины слива и перелива.

15 — Герметизирующая прокладка.

16 — Пластиковая гайка для соединения трубы перелива с патрубками сливной и переливной горловины.

17 — Переливная горловина, устанавливаемая в соответствующее верхнее отверстие ванны.

18 — Прокладка, обеспечивающая герметичное прилегание переливной горловины.

19 — Защитная решетка для переливного отверстия.

20 — Крепежный винт для решетки на перелив. Система крепления — практически такая же, как и на сливной горловине

Процесс монтажа такой системы — совсем несложен и состоит из следующих этапов:

  • Первым шагом демонтируется старая система, если она стояла. После этого тщательно очищаются с обеих сторон поверхности ванны вокруг сливного и переливного отверстий – там не должно оставаться никаких следов прилипшей грязи или ржавчины. Сразу рекомендуется проверить патрубок (раструб) канализационной трубы, к которому будет подключаться система – от тоже должен быть чистым и иметь качественную уплотнительную манжету.
  • Далее, на сифон монтируется отводящий патрубок сливной горловины (поз. 4), и переходник (поз. 10), отводящий воду из сифона в канализацию (10). Для этого на патрубок и переходник надеваются фиксирующие гайки (поз. 8), резьбой в сторону стыка соединения а затем натягиваются конусная прокладки (поз. 9), сужающейся стороной также в сторону соединения.
  • После этого патрубок и переходник закрепляются к сифону с помощью фиксирующих накидных гаек. Эти операции лучше проделать первыми, как говорится, на столе, так как потом, в тесных условиях под ванной, выполнить их будет гораздо сложнее.
  • Далее, сверху сливной горловины (поз. 4) укладывается прокладка (поз. 3) – обычно для нее предусмотрено специальное углубление. Затеи горловина верхней расширенной частью прижимается с нижней стороны ванны к ее сливному отверстию. При этом следует ее расположить так, чтобы патрубок (поз. 13) для подключения трубы перелива смотрел в нужную сторону. Кроме того, надо постараться сразу наиболее удобно позиционировать положение сифона, с учетом расположения выходного патрубка и канализационной трубы.
  • На отверстие слива со стороны ванны тоже укладывается уплотнительное кольцо (поз. 2с), сверху него устанавливается защитная решетка (поз. 2), которая поджимается винтом (поз. 5), вкручиваемым в гайку (поз. 6), расположенную внутри сливной горловины. Винт затягивается для создания герметичного неподвижного соединения.
  • На второй конец переходника (поз.10) также надевается гайка (поз. 8) резьбой наружу, затем натягивается конусная прокладка (поз. 11). Эта сторона переходника соединяется с трубой канализации с помощью гофрированной трубы, которая в данном случае в комплект не входит. Некоторые системы и вовсе не имеют такого переходника – непосредственно от корпуса сифона монтируется труба с гибким гофрированным участком для подключения к канализации. Патрубок этой трубы вставляется в раструб канализационной. Расположенная в раструбе манжета обеспечит герметичность этого соединения.
  • Следующим шагом к верхнему концу переливной трубы, внутрь фиксирующей накидной гайки (поз. 16) укладывается прокладка (поз. 15), после чего труба соединяется с переливной горловиной (поз. 17).
  • Аналогичным образом производится соединение переливной трубы с патрубком сливной горловины.
  • Осталось установить на место переливную горловину (поз. 17). Порядок действий примерно такой же, как и при монтаже сливной горловины. Укладывается резиновая прокладка (поз. 18), и горловина прижимается к переливному отверстию с внешней стороны ванны. При этом следует проследить, чтобы гибкая труба перелива встала нормально, плавно изгибалась вдоль внешней поверхности ванны, без «переломов».
  • Со стороны ванны в переливное отверстие устанавливается защитная решетка (поз. 19), прижимается к горловине и фиксируется винтом (поз. 20), гайка для которого неподвижно расположена в горловине.

На этом сборку можно считать законченной. После контрольной проверки правильности сборки можно и нужно провести испытание. Сначала в ванну просто пускается вода – сразу будет видно, нет ли протечек на основных соединениях. Затем слив необходимо закрыть пробкой, и набрать полную ванну, так, чтобы вода начала выходить через перелив. На этом этапе проверяется и работоспособность перелива, и отсутствие протечек в этой части системы. Завершающим действие будет проверка герметичности соединений при залповом сбросе воды – бывает, что при простом пропускании струи соединения сухие, а при создании повышенного давления и при полной наполненности всех труб — появляются признаки течи. Если ванна опорожнилась, и все соединения сухие – работа выполнена качественно. При признаках подтекания придётся подтянуть гайки, возможно – заменить потерявшие эластичность или деформировавшиеся уплотнения. После этого проверку повторяют, снова в полном объеме.

Необходимо отметить, что многие мастера дополнительно промазывают соединительные узлы, особенно в местах прилегания решеток к поверхности ванны, силиконовым герметиком. Но при покупке качественных систем в этом обычно нет необходимости. Разве что система слив-перелив ставится на очень старую стальную или чугунную ванну, вокруг сливных отверстий которой имеются неровности, вызванные коррозией или отбитой эмалью.

Рекомендации по эксплуатации системы слива-перелива и уходу за ней

Чтобы система слив-перелив прослужила длительное время и неожиданно не подвела, она нуждается в соответствующем обслуживании, которое поможет сохранить ее работоспособность. Профилактические мероприятия выполнить совсем несложно, и состоят они из следующих действий:

  • Периодический осмотр системы. В особенности – соединительных узлов, на предмет образования течи, а также механических повреждений. Особенно важно это делать, если нижняя часть ванны не закрыта защитным экраном и существует вероятность, например, во время уборки задеть одну из деталей.
Прочистка сифона с помощью раствора лимонной кислоты.

Прочистка сифона с помощью раствора лимонной кислоты.

  • Прочистка сифона лимонной кислотой, разведенной в горячей воде, или же одним из химических средств, предназначенных для очистки канализационных труб. Это мероприятие рекомендуется проводить не реже одного раза в три месяца.
  • В некоторых случаях есть смысл время от времени менять резиновые герметизирующие прокладки системы, так как под воздействием воды, особенно если она жесткая, они теряют свою эластичность и стыки могут начать подтекать. Но к этому прибегают нечасто – обычно уплотнения, однажды качественно поставленные, служат не меньше, чем сифон и горловины.
  • Необходимо периодически прокручивать туда-сюда поворотный механизм, если  установлена система полуавтомат, особенно если ванной длительное время не пользуются.
  • Если при визуальной ревизии на сифоне обнаружатся даже незначительные трещины, его следует обязательно заменить. Такие повреждения могут привести к серьезнейшей аварийной ситуации, ликвидация которой обойдется намного дороже, чем замена сифона.

*  *  *  *  *  *  *

Если следовать всем рекомендациям по выбору и монтажу системы, а также по регулярной профилактике, слив-перелив прослужит очень долго, не доставляя проблем владельцам. Выполнить монтаж системы — не столь сложно, главное, чтобы все соединительные узлы получились герметичными. Но если в ходе монтажа или уже во время эксплуатации появляются непонятные проблемы, то лучше сразу обращаться к хорошему мастеру-сантехнику.

А в помощь тем, кто соберется самостоятельно ставить систему слива-перелива для ванны, будет предлагаемый ниже видеосюжет:

Видео: Как самостоятельно установить систему слива-перелива для ванны

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


  1. Юлия: Ответить

    На схеме конструкции слив-перелив все достаточно ясно. Бывают такие мастера-сантехники, которые не разбираются в этом абсолютно. Нашла по объявлению «специалиста», который за 2500 руб.установил сифон неправильно. Протечка осталась. Другой мастер очень удивлялся как можно собрать всё, перепутав детали.

Задайте вопрос здесь или на нашем форуме
