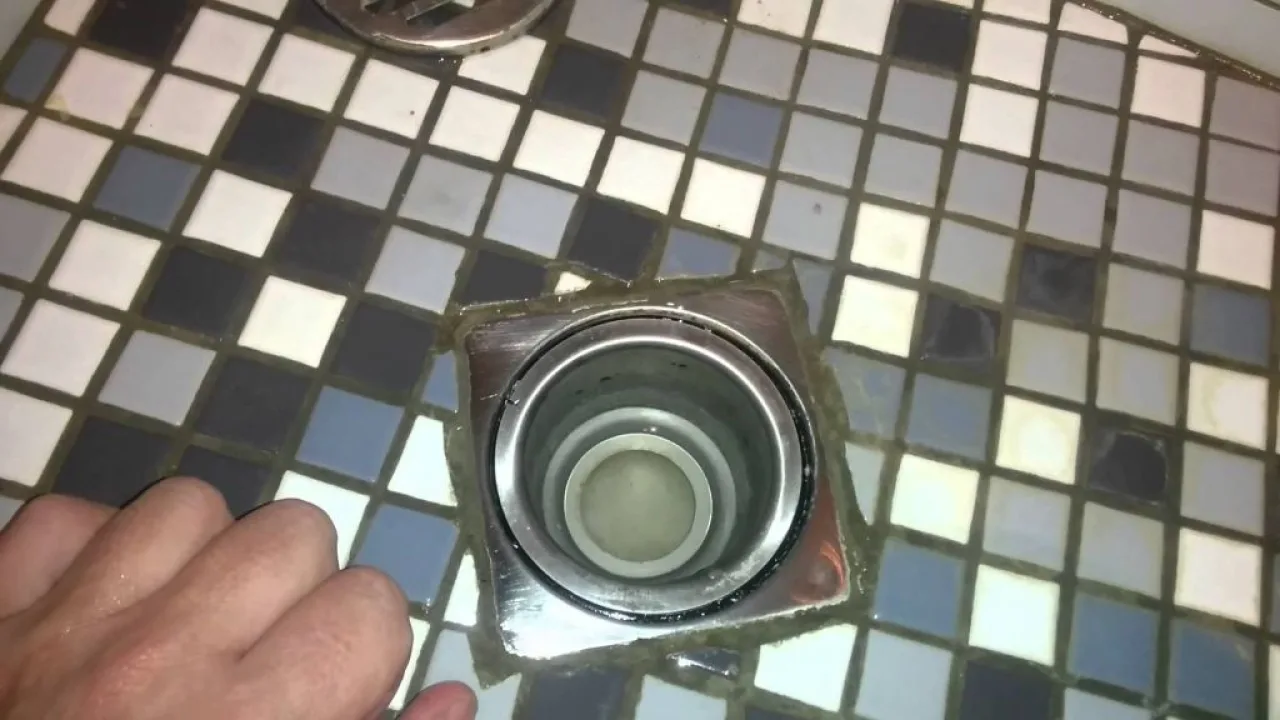

Слив для душевой кабины: устройство и установка своими руками

Слив для душевой кабины: устройство и установка своими руками

Екатерина Пильникова Статью опубликовал:
Обновлено: 12.06.2019

К сожалению, на слив в душевой кабине не все пользователи обращают должное внимание, считают, что это не ванная и никаких проблем с этим узлом в принципе не может возникать. Это не так, как показывает практика, для удаления некоторых проблем приходится полностью демонтировать душевую кабину. Это долго и дорого, связано с рисками повреждения отдельных деталей и узлов. Заменить их новыми проблематично, а ремонту поддаются не все.

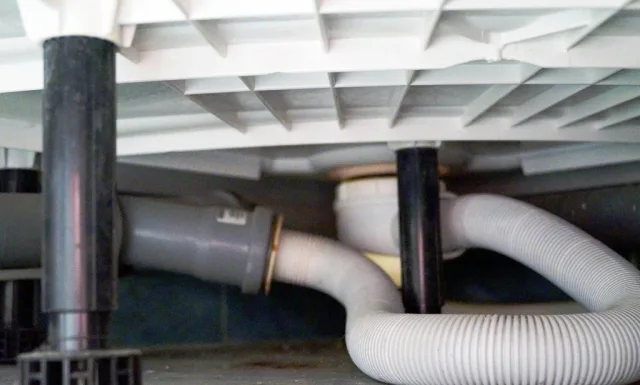

Слив для душевой кабины

Слив для душевой кабины

Последствия неправильного выбора слива

Нарушение требований по монтажу канализационных систем всегда имеет негативные последствия, это касается и душевых кабин. Какие неприятные ситуации могут возникать?

  1. Неприятный запах. Причина – отказ запорного сифона, в результате появляется обратная тяга из канализационных труб, помещение наполняется испорченным воздухом. Надо знать, что в его составе могут быть ядовитые газы, превышение допустимых концентраций имеет трагические последствия. Сифоны по конструктивным особенностям бывают мокрыми и сухими, каждый тип выходит из строя по своей причине. На них более подробно мы остановимся в этой статье немного ниже.

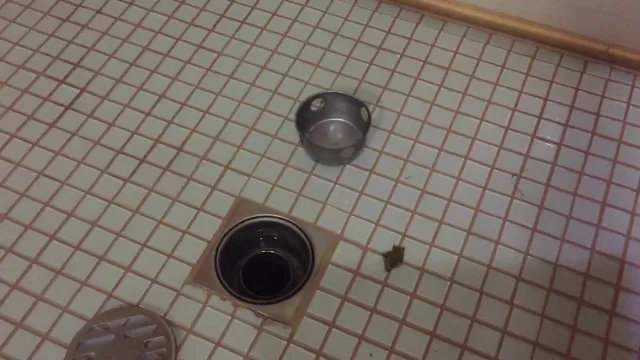

    Запах из душевой кабины говорит о поломке сифона

    Запах из душевой кабины говорит о поломке сифона

  2. Плохо сливается вода. Во время приятия водных процедур приходится постоянно контролировать подачу воды, не допускать ее перелива и затопления ванной комнаты. К сожалению, даже самые современные средства для очистки канализационных систем не всегда могут исправить ситуацию, есть такие загрязнения, которые можно ликвидировать только после полной ревизии сифона.

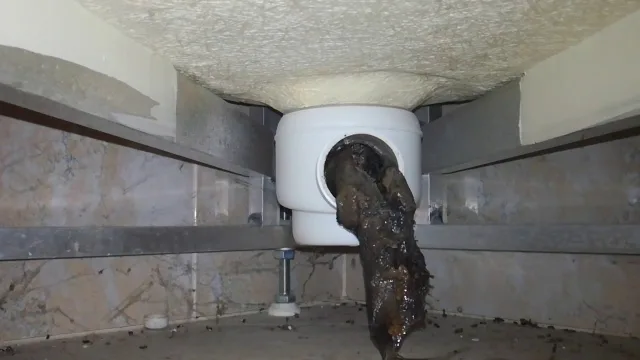

    Если вода плохо сливается, причина может быть в засоре

    Если вода плохо сливается, причина может быть в засоре

  3. Слив немного подтекает. На первый взгляд, проблема небольшая, но это ошибочное мнение. Постоянное подтекание становится причиной увеличения показателей относительной влажности рядом расположенных конструктивных элементов. Развивается грибок, растет плесень, преждевременно выходят из строя строительные материалы и конструкции. Опасность протечек – их очень сложно вовремя обнаружить, в большинстве случаев заметны уже вторичные последствия.

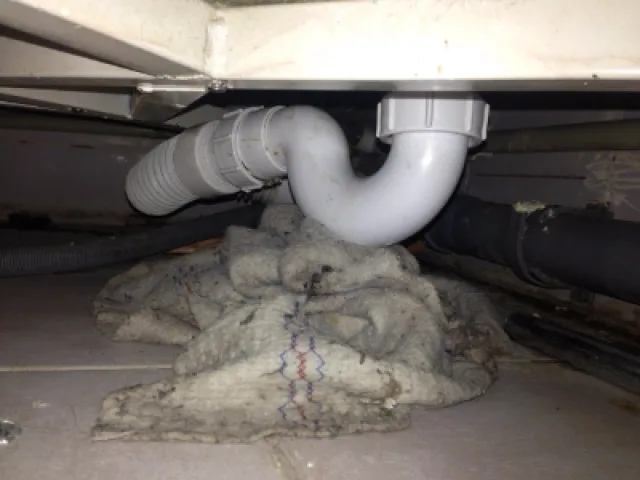

    Течет слив душевой кабины

    Течет слив душевой кабины

Как видно из перечня, для увеличения срока эксплуатации строений, повышения комфортности пользования душевыми кабинами монтаж сливов надо делать в точном соответствии с нормативными актами и отраслевыми постановлениями.

Виды сливов

Промышленность выпускает огромное количество моделей душевых кабин, в зависимости от конструктивных особенностей выбирается определенная система слива.

Тип сливаОписание эксплуатационных характеристик
С бутылочным сифоном

С бутылочным сифоном

Самая распространенная система, водяной затвор надежно защищает помещения от проникновения неприятных запахов и не создает большого сопротивления водному потоку. Это очень важно для душевых, у них невысокие борта поддона, что становится причиной малого напора. Кроме того, бутылочный сифон может задерживать различные загрязнения, это предупреждает серьезные загрязнения канализационной системы. Недостаток – много соединяемых частей, что увеличивает риски появления протечек в местах герметизации. Еще одна проблема – относительно большая высота ограничивает сферы применения.
С коленным сифоном

С коленным сифоном

Функцию водяного затвора и отстойника выполняет изгиб трубы. Он может делаться как их обыкновенной гладкой пластиковой, так и из гофрированной трубы. Имеет самую простую конструкцию, элементарно подключается. Недостатки – сложности с прочисткой во время ревизии, довольно большое сопротивление водному потоку. Гофрированные сифоны намного упрощают установку и уход, но имеют индивидуальную проблему. На неровных поверхностях задерживаются все загрязнения, такие устройства надо часто очищать для восстановления их первоначальных пропускных способностей.
Трапы

Трапы

Самые современные сливы, отличаются сложной конструкцией. Внутри корпуса размещается сифон, принцип действия может быть мокрым, сухим или комбинированным. Монтаж трапов исключает застой воды, она равномерно и быстро удаляется со всей поверхности поддона душевой кабины. По стоимости наиболее дорогие сливы.

Дополнительно все устройства могут быть точечными или линейными. Точечные имеют небольшие приемники воды. Размеры линейных ограничиваются только шириной поддона.

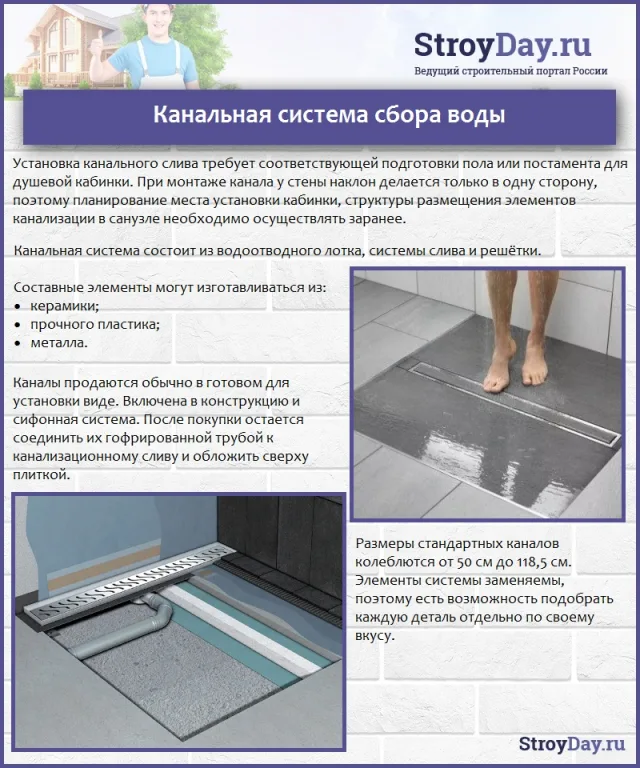

Канальная система сбора воды

Канальная система сбора воды

Практические советы по выбору модели слива

  1. Определитесь с диаметрами труб. По европейским нормам есть три варианта: Ø52 мм, Ø62 мм и Ø90 мм. При этом нужно иметь в виду, что сливам с Ø52 мм и Ø62 мм требуется периодическая чистка. Соответственно, их надо размещать в доступных местах и предусматривать возможность проведения ревизии технического состояния. Слив с диаметром 90 мм очищается изнутри после демонтажа верхних элементов, к нему доступ в нижней части душевой кабины не делается.
  2. Наличие сливного клапана. Раньше в этих целях использовалась обыкновенная съемная резиновая или пластиковая заглушка. Для повышения комфортности пользования кабиной инженеры разработали автоматическую и полуавтоматическую конструкцию. Если вы выбрали слив с автоматическим клапаном, то придется монтировать систему привода, а это требует подготовительных работ. Намного меньше сложностей с клапаном типа click-clack, он открывается/закрывается нажатием ноги.

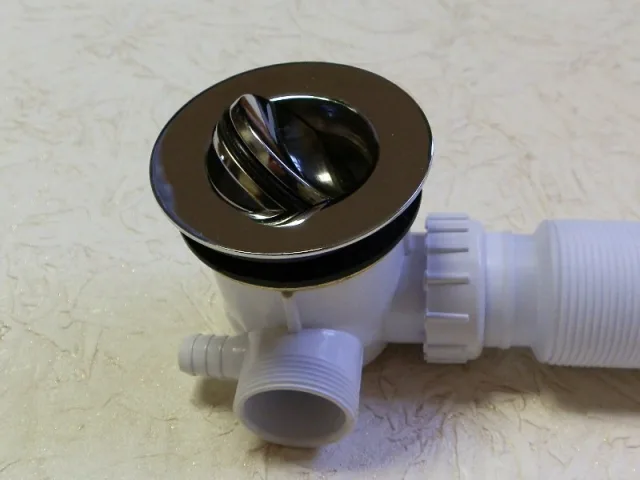

Клапан Click-clack поддона душевой кабины

Клапан Click-clack поддона душевой кабины

Пошаговая инструкция по монтажу сифона трапа

Перед началом работ следует подготовить оптимальные места подключения оборудования с учетом расположения имеющихся канализационных систем. Иногда приходится переделывать центральный стояк и предусматривать в нем ввод сливной трубы с отводами в конкретные места.

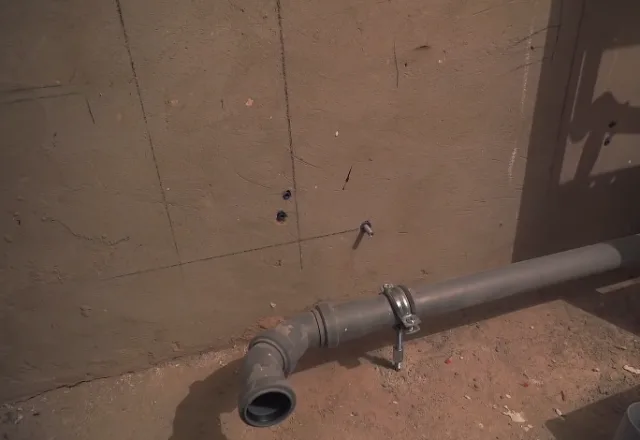

Заранее проложена труба к месту установки душевого поддона

Заранее проложена труба к месту установки душевого поддона

Обратите внимание! Если вы еще не проложили канализационные трубы, воспользуйтесь нашим калькулятором расчета уклона с подробными пояснениями.

Производители линейных трапов уверяют, что их конструкция пропускает большой объем воды за счет увеличения линейных размеров приемника. Это рекламный ход.

Дело в том, что пропускная способность сливов зависит не от размеров внешних приемников, а от диаметра трубы. А они у всех систем стандартные, это значит, что технические параметры также почти ничем не отличаются. Нет значения, какой корпус слива подключается к выходу с диаметром 52 мм: трап, сифон или колено.

Шаг 1. Перед установкой трапа проверьте его техническое состояние. Снимите декоративную крышку и внимательно осмотрите содержимое. Самые современные модели довольно сложные с инженерной точки зрения устройства, каждый узел и элемент выполняет свои задачи.

  1. Гидрозатвор. Принцип действия ничем не отличается от обыкновенного водяного клапана цилиндрического сифона. Есть особенности формы, он не круглый, а продолговатый. Объясняется это линейной формой трапа.
  2. Сухой затвор. В гидрозатворе устанавливаются два пластиковых шарика, если вода в отстойнике исчезла, то они опускаются и перекрывают выходные отверстия. В нормальных условиях шарики плавают по воде в гидрозатворе, они имеют меньшую плотность. Таким способом удается получить двойную защиту от попадания в помещение неприятных запахов из канализационной системы.
Трап с сухим затвором

Трап с сухим затвором

Стоимость сложного слива с двойной защитой намного больше обыкновенного, а фактические эксплуатационные параметры несколько ниже. Почему? Плавающие шарики дополнительного ограничивают и так небольшой просвет отвода воды. Производитель утверждает, что сухие клапаны нужны для того, чтобы в случае испарения воды из гидрозатворе выполнять его функцию. Но дело в том, что вода оттуда будет испаряться годами – в ограниченном пространстве почти нет движения воздуха. Опытные сантехники на практике еще не встречались с ситуацией, когда через несколько месяцев отсутствия владельцев в ванных комнатах появлялись запахи, сифон за это время почти не уменьшал уровень воды.

Шаг 2. Определитесь с местом расположения слива.

Определение местоположения

Определение местоположения

В нашем случае поддон душевой кабины будет отделываться мозаичной плиткой, что немного упрощает процесс разметки. При помощи рулетки замерьте расстояния от приемника воды к стене и бортикам душевой кабинки.

Замеры

Замеры

Шаг 3. Отрегулируйте приемник по высоте. Некоторые модели трапов имеют регулируемые ножки, изменяйте их длину до тех пор, пока отвод не совпадет с канализационной трубой.

Крепеж для трапа

Крепеж для трапа

Ножки трапа

Ножки трапа

При этом постоянно проверяйте плоскость устройства по горизонтали.

Важно установить трап строго горизонтально

Важно установить трап строго горизонтально

Есть случаи, когда существующие канализационные системы расположены таким образом, что заводской регулировки недостаточно для правильной установки. С пластиковыми трапами проблема решается довольно просто. К опорам ножек прикручиваются саморезами отрезки пластиковых водопроводных труб соответствующей длины. Трап приподнимается в исходное состояние, а далее точная регулировка делается обыкновенным способом.

Установленный трап

Установленный трап

Шаг 4. Еще раз проверьте положение трапа, если все в норме, то можно приступать к заливке поддона.

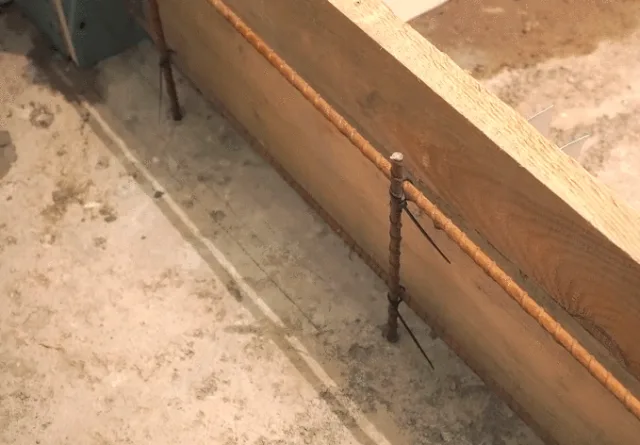

Опалубка

Опалубка

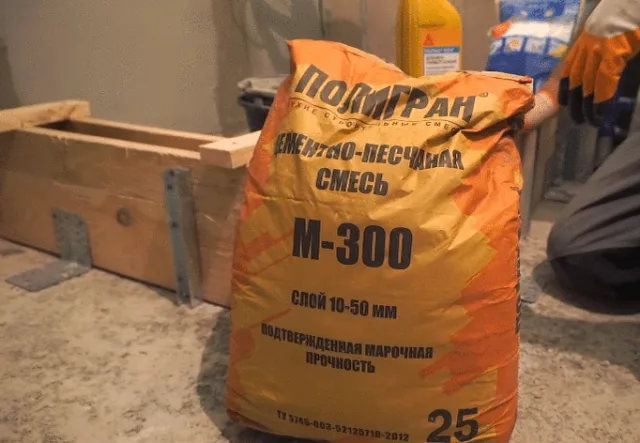

Заливка поддона

Заливка поддона

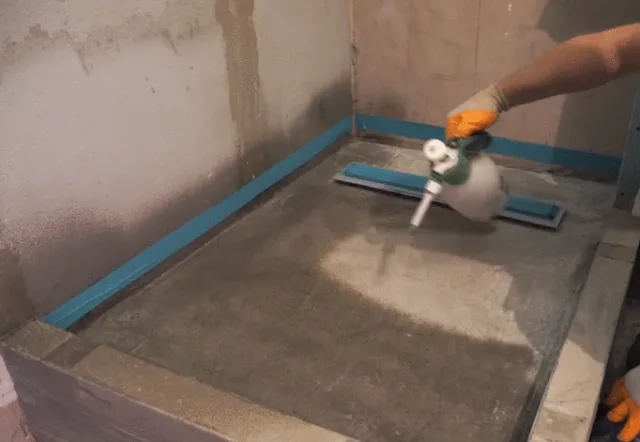

Выравнивающая стяжка

Выравнивающая стяжка

Далее монтируется и отделывается душевая кабина.

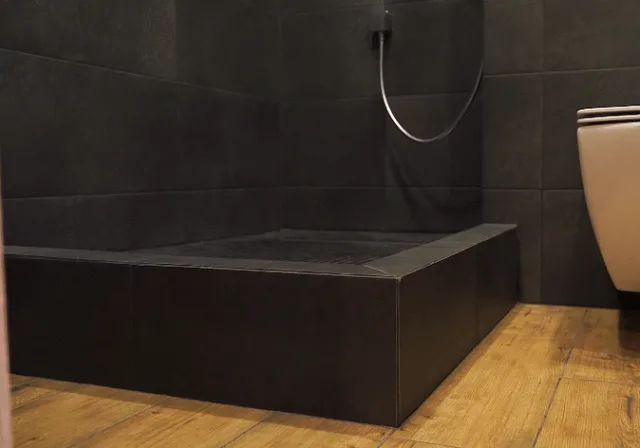

Установка стеклянного душевого ограждения

Установка стеклянного душевого ограждения

Собрать душевую кабину относительно не сложно. Достаточно заранее выбрать подходящую модель кабины, подготовить все необходимые инструменты, внимательно ознакомиться с инструкцией и выполнять работу аккуратно. На нашем сайте вы найдете не только рекомендации по выбору душевых кабин, но и порядок монтажа. Ознакомьтесь с ним в статье по ссылке, чтобы понять, под силу ли вам монтаж своими силами.

Сверхплоские сливы

Это довольно новые системы, пользователям рекомендуется подробно ознакомиться с их элементами. Конкретный бренд не оказывает большого влияния, все инженерные решения почти полностью идентичны.

Сверхплоский слив для душевых поддонов

Сверхплоский слив для душевых поддонов

  1. Верхняя накладка. Декоративная крышка, прикрывающая вход воды внутрь трапа, входные отверстия имеются лишь по периметру и при осмотре сверху незаметны. Изготавливается из цветных металлов или пластиков, верхнее покрытие гармонирует с общим дизайном душевой кабины.

    Верхняя накладка

    Верхняя накладка

  2. Сифон. Высота гидрозатвора 30 мм, за счет этого удается заметно уменьшить параметры изделия. В гидрозатворе постоянно находится вода, что не допускает попадания воздуха из канализационной системы в душевую кабину. Кроме того, в нем оседают твердые загрязнения – минимизируется вероятность закупоривания канализационных труб. Для облегчения процесса очистки затвор вынимается сверху, сверхтонкие сливы монтируются на низких поддонах. Это существенное преимущество, намного упрощающее периодические ревизии и удаления проблем со сливом.

    Сифон

    Сифон

  3. Металлический фланец. Фиксирует корпус слива к поддону, изготавливается из прочных сплавов, как правило, нержавеющих легированных сталей. Опытные сантехники не рекомендуют покупать сливы, полностью сделанные из пластика. Надо помнить, что сверхнизкие устройства в случае поломки невозможно поменять без демонтажа душевой кабины, а это дорого и долго. Кроме того, любой демонтаж имеет негативные последствия для элементов. Они получают механические повреждения, некоторые становятся непригодными к дальнейшему использованию. Заменить испорченные детали новыми проблематично. Фланец прикручивается к корпусу специальными винтами, для исключения появления протечек из-за самопроизвольного откручивания предусмотрены специальные фиксаторы.

    Металлический фланец

    Металлический фланец

  4. Резиновая прокладка. Прижимается к нижней части поддона, герметизирует место стыка. Для увеличения надежности и долговечности рекомендуется дополнительно наносить силикон. Но такие рекомендации касаются по большей части некачественных изделий китайского производства. Они применяют некачественные прокладки, которые со временем теряют первоначальные характеристики пластичности и проседают. Как результат – появление в местах соединения щелей, сквозь которые под душевую кабину просачивается вода.

    Корпус с прокладкой

    Корпус с прокладкой

  5. Корпус.  Общая высота в пределах 60 мм. Чаще всего делается из прочного модифицированного пластика. Что касается устойчивости к ультрафиолетовым лучам, то эти параметры не имеют решающего влияния. Слив расположен в труднодоступных для них метах. Главное внимание уделяется показателям физической прочности.

    Корпус сниженной высоты

    Корпус сниженной высоты

Как мы уже выше упоминали, все сверхтонкие устройства имеют одинаковые технические характеристики, незначительные отличия не оказывают влияния на принцип действия.

Пошаговая инструкция по установке

Шаг 1. Установите поддон кабины на место предполагаемого монтажа. Карандашом или фломастером ответьте место установки слива. Делается это через отверстие в поддоне.

Через отверстие нужно сделать разметку

Через отверстие нужно сделать разметку

Шаг 2. Присоедините сверхтонкий слив к канализационной системе, проверьте герметичность входа. Для этого надо положить под устройство лист сухой бумаги и налить воду в сифон. Оставьте в таком положении на 15–20 минут. Внимательно осмотрите бумагу, если она сухая – отлично, продолжайте монтажные работы. Если на ней появились мокрые участки, то надо искать причину их появления и устранять протечки.

Подключение слива

Подключение слива

Чаще всего они появляются из-за механических повреждений резиновой прокладки. Неопытные мастера после отрезания пластиковых труб не делают фаску, острые кромки прорезают очень тонкие края резины. От повреждений не предохраняют даже смазочные материалы. Надо помнить, что фаску требуется делать всегда и при любых соединениях труб с резиновыми прокладками.

Важно. Не забывайте перед заливкой ставить на место уплотнительную прокладку.

Шаг 3. Пузырьковым уровнем проверьте правильность положения слива, поверхность корпуса должна располагаться строго по линии горизонта. Контролировать надо в нескольких направлениях.

Проверка положения корпуса

Проверка положения корпуса

Шаг 4. Очень аккуратно залейте раствором основание под поддон. Для предупреждения засорения профессионалы настоятельно рекомендуют закрыть входное отверстие слива и немного наживить соединительные винты. Если раствор попадет в резьбовые отверстия, то удалить его оттуда довольно тяжело.

Заливка основания под поддон

Заливка основания под поддон

Шаг 5. После застывания поддона поставьте на место поддон.

Установка поддона

Установка поддона

Закрепите фланец винтами, вставьте сифон и закройте слив декоративной крышкой.

Установка фланца

Установка фланца

Установка сифона

Установка сифона

Монтаж декоративной сверхплоской крышки

Монтаж декоративной сверхплоской крышки

При закручивании винтов контролируйте усилия, для всех метизов они должны быть примерно одинаковыми. Вначале лишь наживляйте их, а затем по кругу подтягивайте. Не переусердствуйте, пластмассовый корпус имеет свои пределы нагрузок.

Теперь можно устанавливать дверки и внутреннее оборудование душевой кабины.

Душевой уголок с плоским поддоном

Душевой уголок с плоским поддоном
