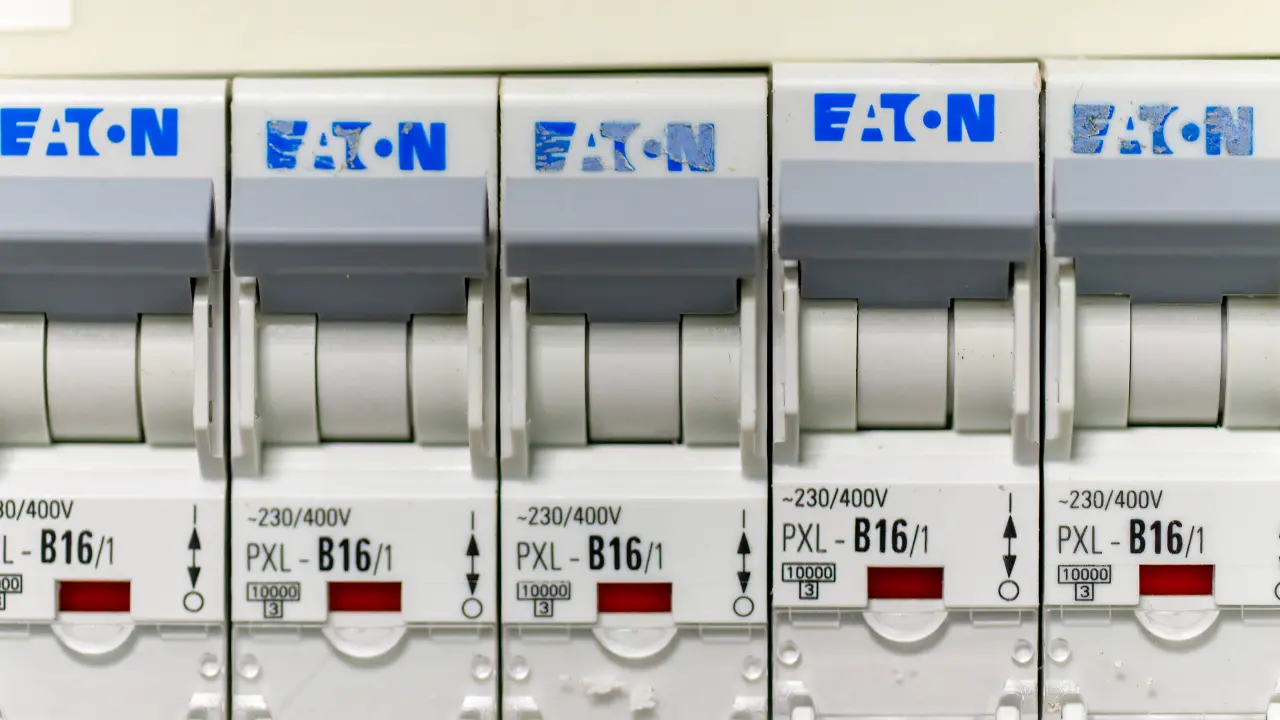

Буквы B, C и D на автоматах: что они обозначают и как выбрать правильный

Эксперт профильного портала IXBT объяснил, что обозначают буквы B, C и D на автоматических выключателях и как с учетом этого сделать правильный выбор.

Оказывается B, C и D – это время-токовая характеристика «автомата». Этот показатель определяет, как быстро срабатывает электромагнитный расцепитель внутри устройства, если возникнет кратковременный скачок пускового тока или короткое замыкание.

Для чего нужна такая маркировка

Дело в том, что разная бытовая техника и электроника потребляет разный ток в момент включения.

Так, обычным лампам освещения нужно ровно столько электричества, сколько указано в их паспорте, и сильных скачков нет.

А холодильник или кондиционер в момент включения создает кратковременный пусковой ток, который может в разы превышать номинальный.

Чтобы «автомат» не срабатывал каждый раз при включении того же кондиционера, расцепители настраивают на разную чувствительность к этим импульсам.

Что обозначают B, C и D

• B – высокая чувствительность электромагнитного расцепителя, поэтому стоит току превысить номинал в 3-5 раз, как «автомат» срабатывает и отключает цепь: применяется в квартирах и домах с хорошей проводкой, подходит для освещения, розеток.
• С – стандартная чувствительность, предохранитель сработает, как только номинальный ток будет превышен в 5-10 раз, это защитит от короткого замыкания, но устройство выдержит умеренные пусковые скачки, поэтому С часто используют в квартирах и офисах: подходит для стиральных машин, кондиционеров и перфораторов;
• D – низкая чувствительность, срабатывает при скачке тока в 10-20 раз: применяется в гаражах, мастерских, на предприятиях, используется на линиях, питающих трансформаторы, сварочные аппараты и насосные станции.

Вывод

Для дома и квартиры оптимально выбрать «автоматы» c маркировкой С. Они обеспечат защиту от короткого замыкания, но не будут срабатывать при каждом включении кондиционера.

Личный опыт домашних мастеров

Интернет-пользователи поблагодарили эксперта за информацию и поделились своими мыслями на этот счет:

«Сейчас производители стали отходить от традиционных стандартов и, например, характеристика С может вовсе не означать диапазон отсечки 5-10 крат. Так производит, например, КЭАЗ. На каждый тип «автоматов» надо уточнять характеристики по РЭ».



«Ставлю у себя дома и на даче только типа В, и ничего не вырубает, любой электроинструмент работает, как надо. для типа С нужны скорее станки, чем перфораторы и кондиционеры».



«Для правильного выбора характеристики нужно измерение или хотя бы расчет тока короткого замыкания. И то, и другое в бытовых условиях сделать трудно. Поэтому пользуются какими-то эмпирическими правилами: в общем случае ставим C, если есть сомнение в его сработке, например, линия метров в 100 в сельской местности, то B, наоборот, если выбивает не по делу, то D».



«Автоматы B и C: высокой и средней чувствительности чаще всего продаются в розницу, автоматы D – низкой чувствительности доступны в ряде случаев только под заказ».



«Первый раз за очень долгое время что-то полезное, и комментарии тоже прочитал. Не знаю про это. Раньше не задумывался, сейчас подумал, что хотя бы для «компа» и прикроватных розеток нужны автоматы с максимальной чувствительностью и минимальным временем на срабатывание. Ну и хорошие узо/реле питания».
