Двойная розетка

Двойная розетка

Мало кому удавалось избегать проблемы недостатка розеток в квартире. Особенно это касается домов, построенных еще во времена СССР, где количество розеток в комнате, высоту и место их установки определяли какие-то неведомые никому правила из «тайных манускриптов», лишенных инженерного обоснования и здравого смысла. В результате жители получали розетки, как будто специально скрытые за шкафами и диванами и «паутину» дополнительных удлинителей, тянущихся к нужным местам под диванами и коврами.

Такие меры хоть и являлись тогда единственным спасением, но безопасности они не добавляли, так как в один удлинитель могли «втыкать» одновременно электрокамин, утюг, фен и другие мощные потребители электрической энергии. И очень хорошо, если в щитке срабатывал автомат защиты, но происходило это далеко не всегда. Настоящей «спасительной соломинкой» в такой ситуации может послужить двойная розетка, которая устанавливается вместо одинарной в ту же монтажную коробку. В статье мы рассмотрим в каких случаях можно устанавливать эти устройства, какие существуют их разновидности, подробно разберем сам процесс монтажа.

Двойная розетка

Двойная розетка

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

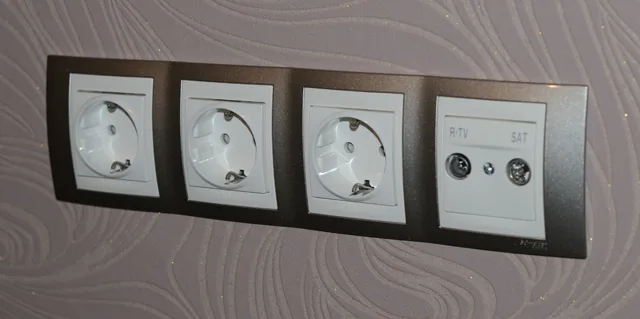

Необходимый минимум розеток в месте расположения телевизора

Необходимый минимум розеток в месте расположения телевизора

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

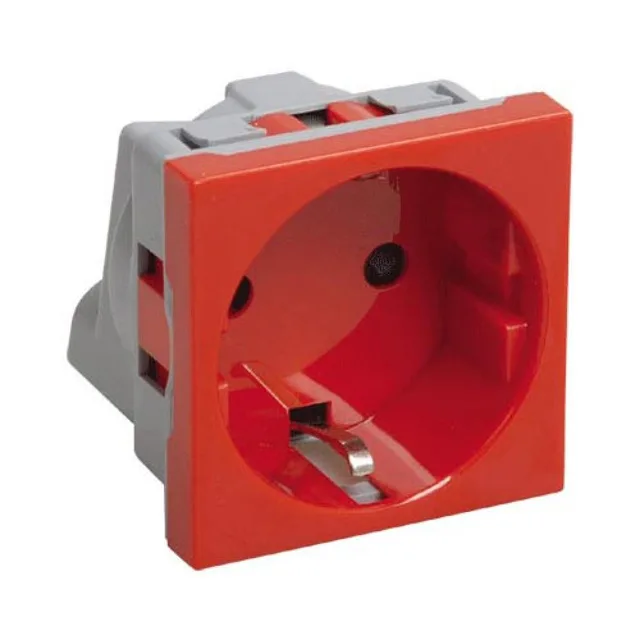

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Установка красной розетки или вставки из красного пластика сразу подчеркнет «избранность» этой линии

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

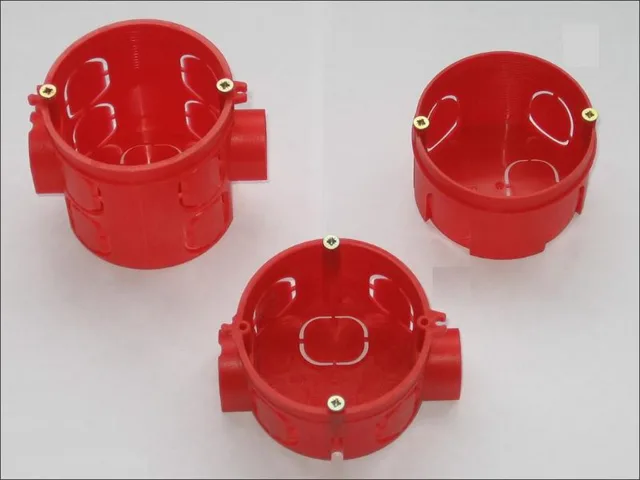

Различные виды монтажных коробок

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

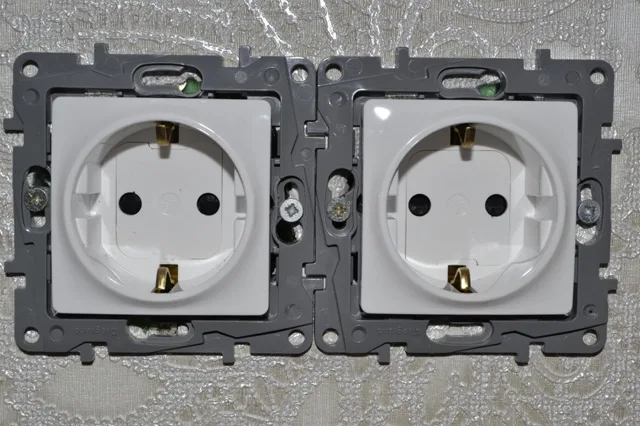

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

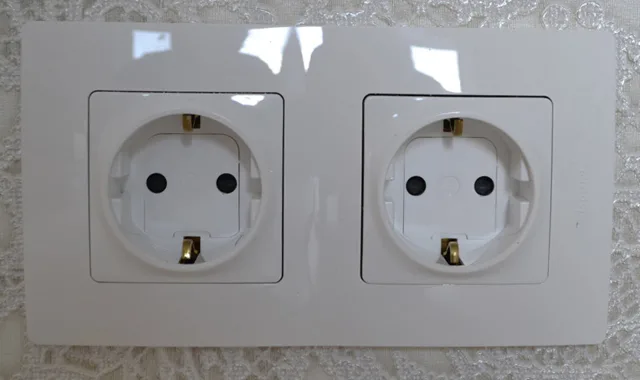

Те же розетки, но уже под одной рамкой

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

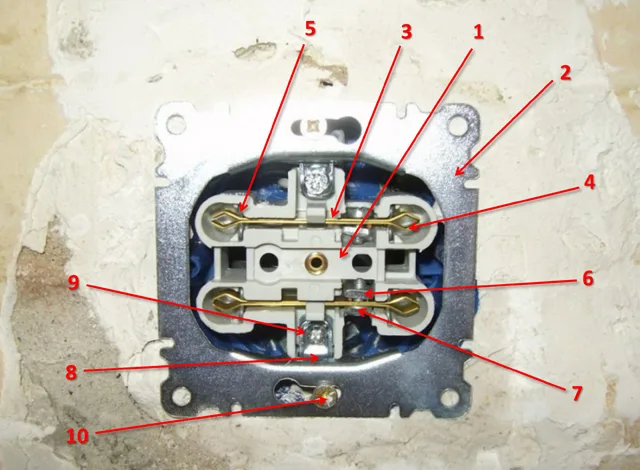

Устройство двойной розетки без заземляющего контакта

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

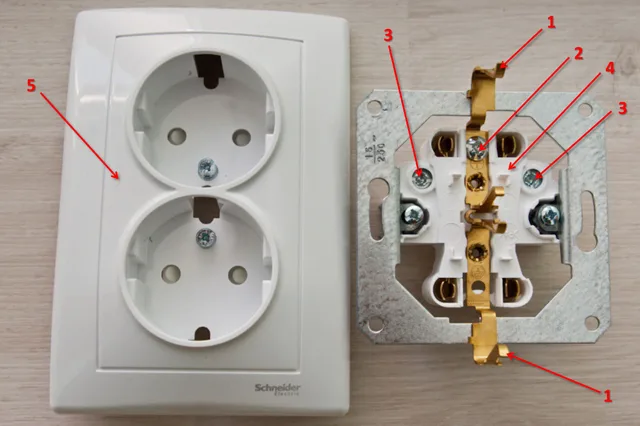

Механизм двойной розетки с заземляющими контактами

Механизм двойной розетки с заземляющими контактами

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

  • Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
  • В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.

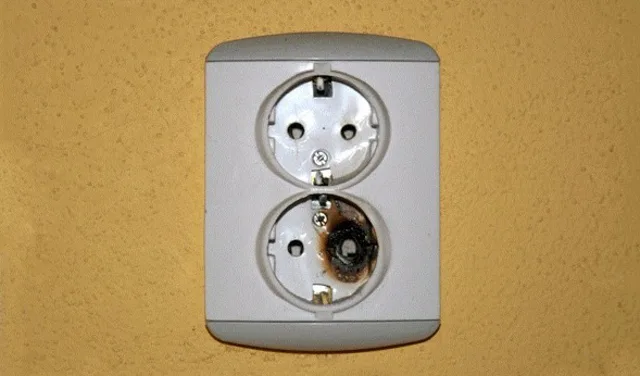

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

Увы, но такие неприятности с двойными розетками происходят чаще, чем со сдвоенными

  • Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
  • Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
  • В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.

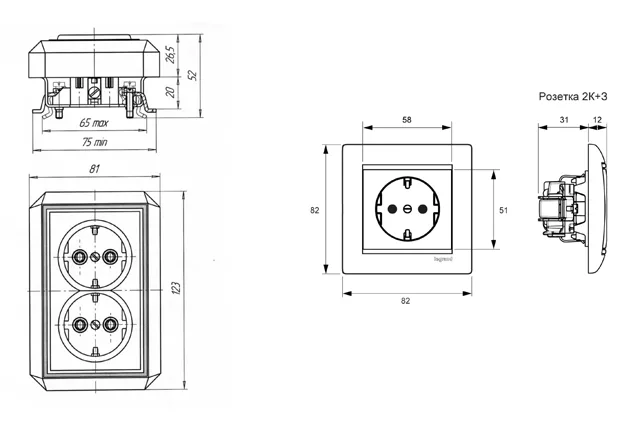

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

Чертеж двойной розетки (слева) и одинарной (справа). Стоит обратить внимание на сколько мм они выступают от поверхности стен

  • В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.
Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Провод с угловой вилкой при подключении к горизонтально-ориентированной двойной розетке «работает» на излом

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

  • Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.
Двойная розетка без заземляющего контакта (разъем типа C)

Двойная розетка без заземляющего контакта (разъем типа C)

  • Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.
Двойная розетка с заземлением

Двойная розетка с заземлением

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

  • Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
  • Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

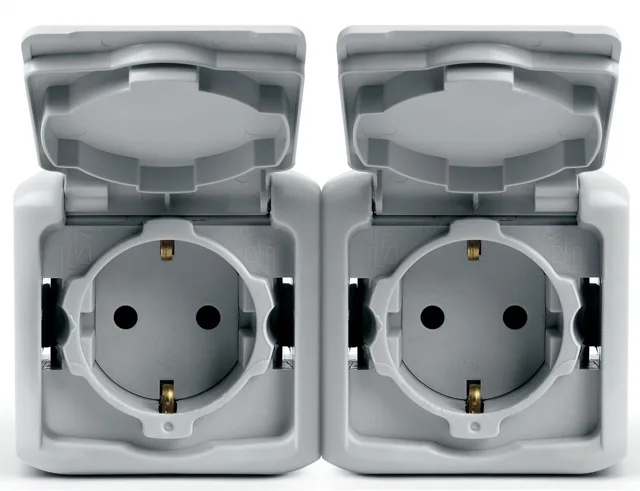

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

Эта накладная двойная розетка имеет два отдельных механизма и может эксплуатироваться в помещениях с повышенной влажностью

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

  • IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
  • Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.

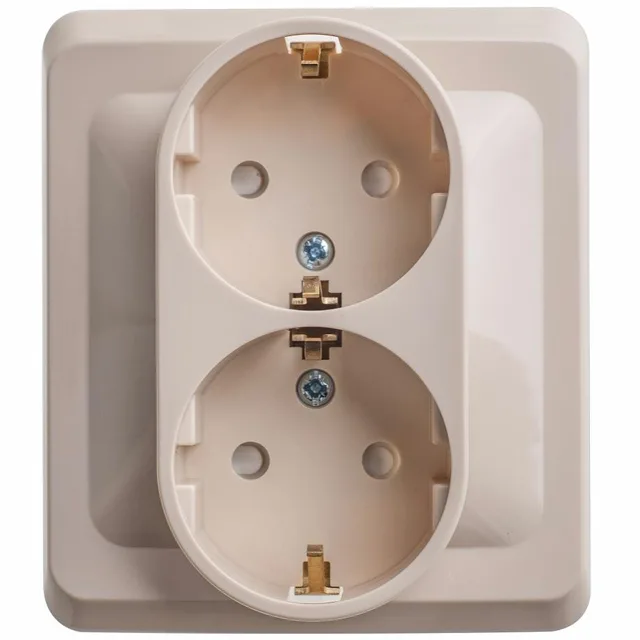

Двойная розетка с защитными шторками

Двойная розетка с защитными шторками

  • IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.

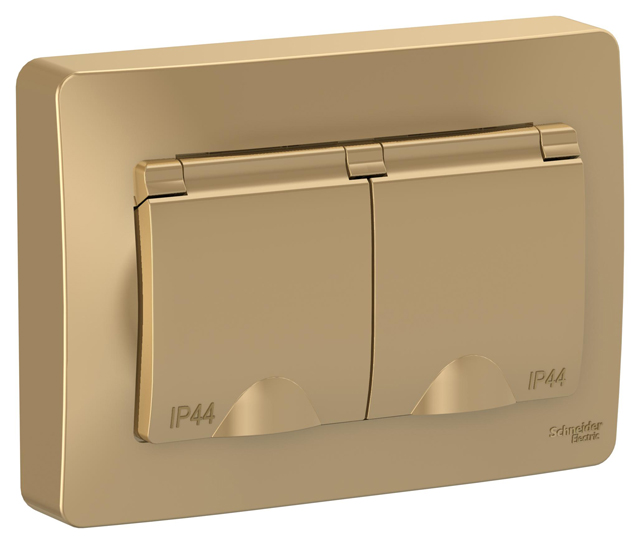

Розетка с крышками IP44

Розетка с крышками IP44

  • IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

  • Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
  • Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.

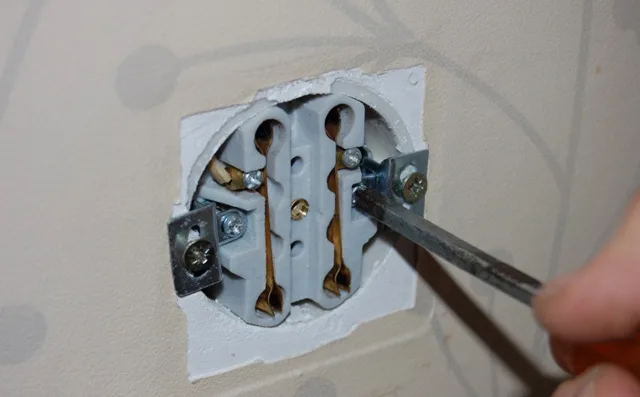

Такую розетку покупать не надо!

Такую розетку покупать не надо!

  • Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.

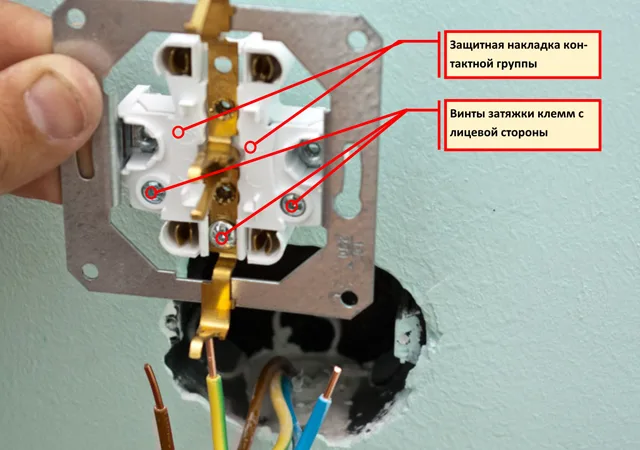

На что следует обратить внимание при выборе розетки

На что следует обратить внимание при выборе розетки

  • Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
  • Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.
Слева - обычная контактная группа, а справа хорошая

Слева — обычная контактная группа, а справа хорошая

  • Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.

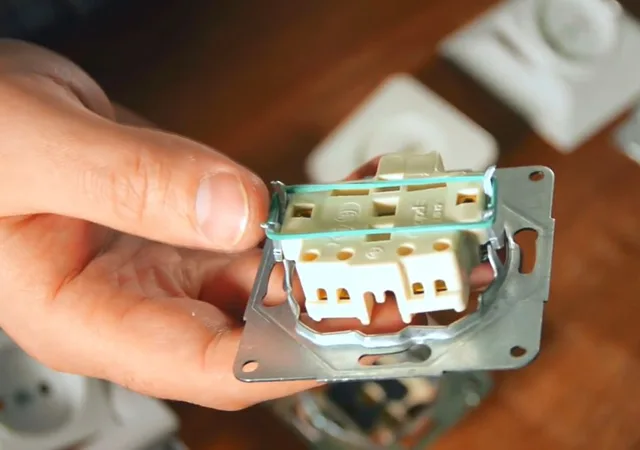

«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы

«Инновационный» подход с подпруживании монтажных лапок розетки. Кстати, этим «грешат» не только китайцы

  • Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

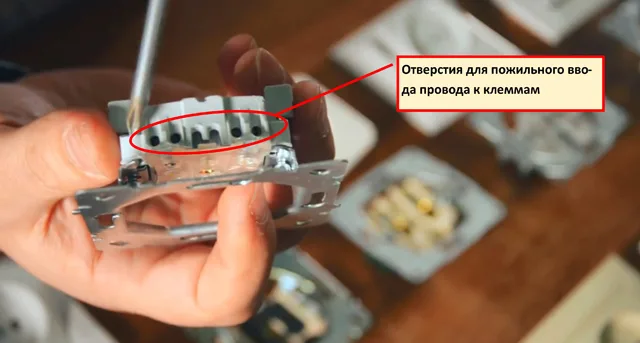

Пожильный ввод - это не что иное, как ограничение доступа к клеммам

Пожильный ввод — это не что иное, как ограничение доступа к клеммам

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

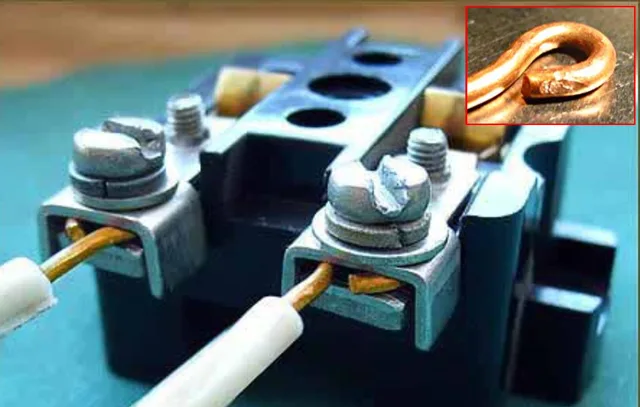

Несмотря на неказистый вид - это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

Несмотря на неказистый вид — это одно из самых надежных соединений провода с розеткой. Кстати, слева колечко зажато в клемме неправильно

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

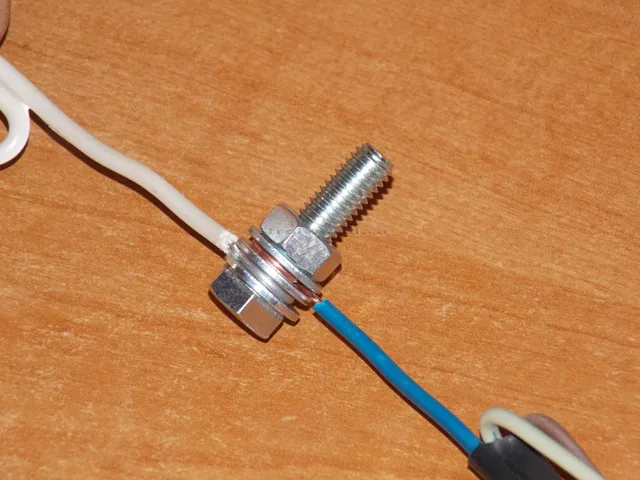

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

Один из несовременных, но имеющих право на жизнь способ соединения медного и алюминиевого провода

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

МиниатюраПроизводитель, модельКраткое описаниеСредняя цена (июнь 2018 г), руб
Розетка двойная Legrand Valena, 16 АВстраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20374
Розетка двойная Legrand Valena Allure, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21648
Розетка двойная Legrand Etika, 16 AВстраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20186
Розетка двойная Legrand Quteo, 16 AНакладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21207
Розетка двойная влагозащищенная Legrand Quteo, 16 AНакладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44523
Розетка двойная Schneider Electric Duet WDE000120, 16 AВстраиваемая двойная розетка без заземления, винтовые клеммы, IP20110
Розетка двойная Schneider Electric Duet WDE000226, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20130
Розетка двойная Schneider Electric W59 RS16-254-18, 16 AВстраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21113
Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 AНакладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44245
Розетка двойная Viko Yasemin, 16 AВстраиваемая двойная розетка с заземлением, винтовые клеммы, IP2080
Розетка двойная Viko Carre, 16 AВстраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

ИзображениеОписание процесса
Монтаж монтажной коробки «с нуля»
В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
В монтажной коробке делается вырез под кабель в нужном месте
Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
Установка монтажной коробки в старую металлическую
В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
Ножом в нужном месте коробки делается вырез под ввод кабеля.
Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Подготовка нового кабеля к монтажу двойной розетки
Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Монтаж розетки
Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

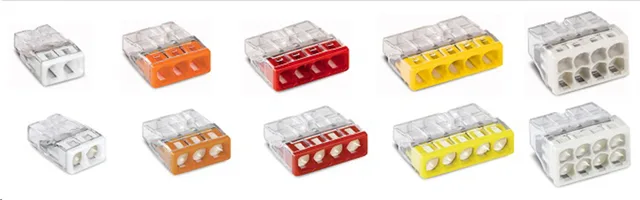

Клеммы Wago серии 2273

Клеммы Wago серии 2273

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.
