Как сделать правильно заземление на даче: чем опасно отсутствие заземления для дома

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

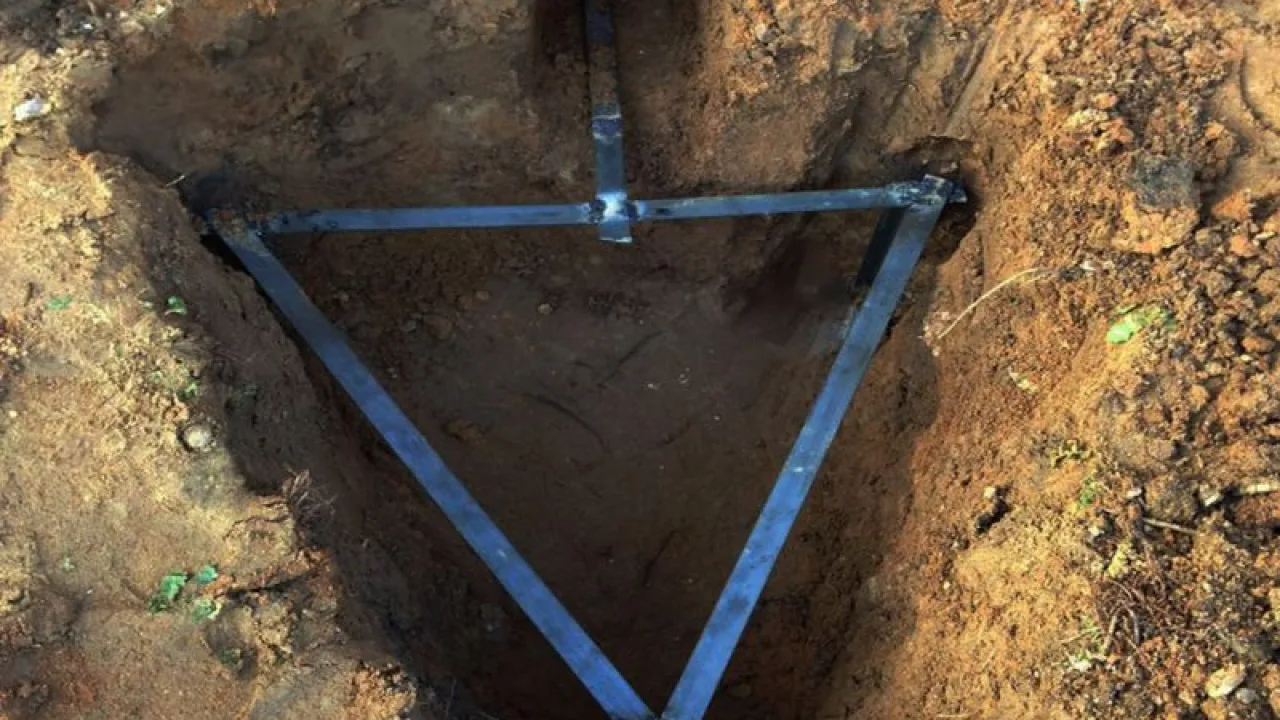

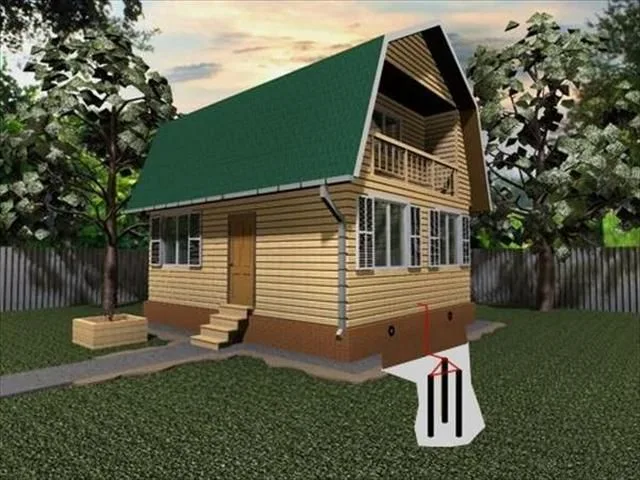

Как сделать заземление на даче
Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

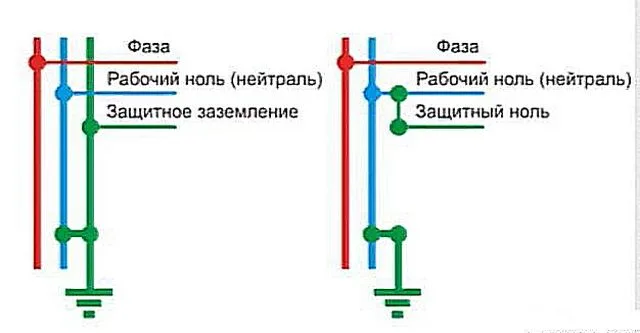

Типовые схемы проводки однофазной электросети
Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п.  В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

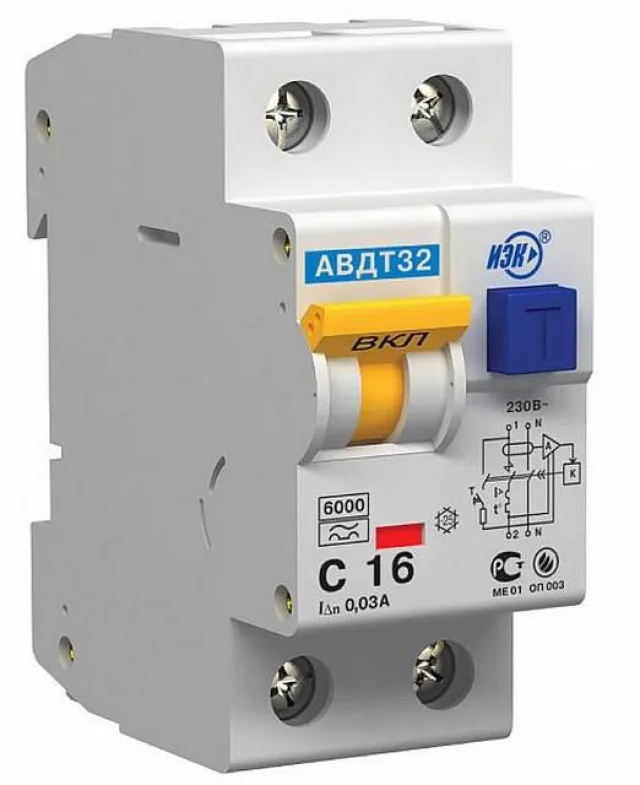

УЗО будет корректно работать только при наличии заземляющего контура
УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

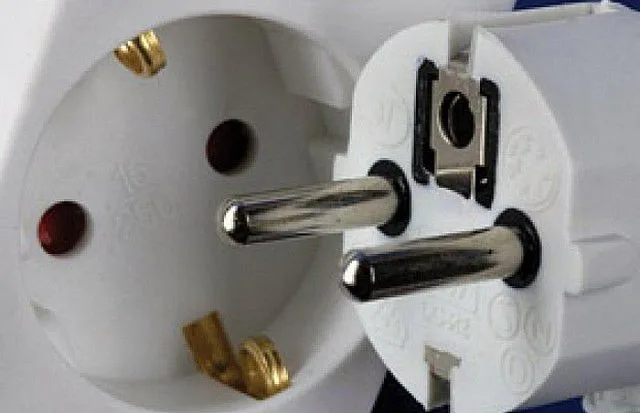

Вилка и розетка с заземляющим контактом
Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля
Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление - это надежная защита от многих неприятностей
Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

  • Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
  • Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
  • Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
  • Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
  • Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунтаудельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)1000
Песок (при уровне грунтовых вод выше 5 м)500
Плодородная почва (чернозем)200
Влажная супесь150
Полутвердый или лесовидный суглинок100
Меловой слой или полутвердая глина60
Графитовыен сланцы, глинистый мергель50
Суглинок пластичный30
Пластичная глина или торф20
Подземные водоносные слоиот 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

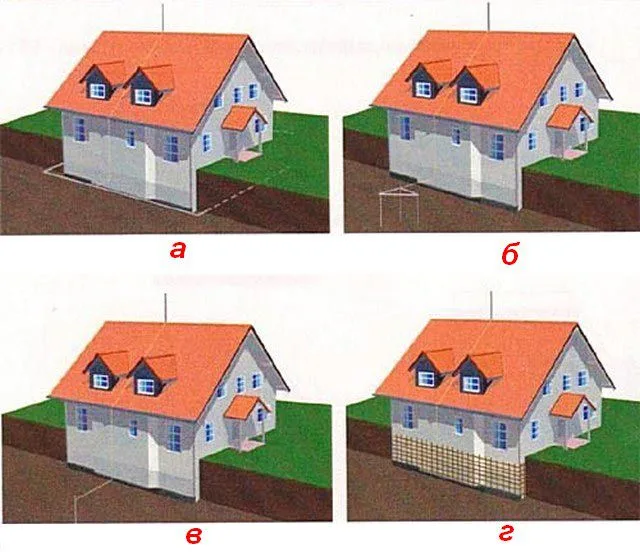

Возможные схемы заземления в частном доме
Возможные схемы заземления в частном доме
  • Схема «а» установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

  • Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
  • На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
  • Схема «г» достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

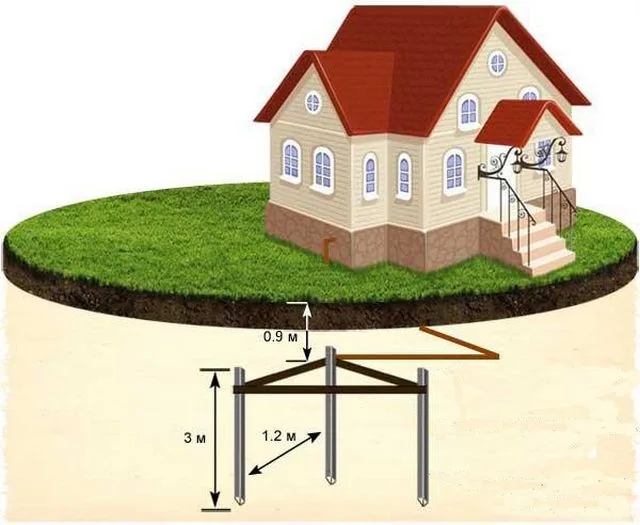

Наиболее часто применяемая схема заземления частного дома
Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть  несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов
Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

  • Итак, первоначально на выбранном месте делается разметка.

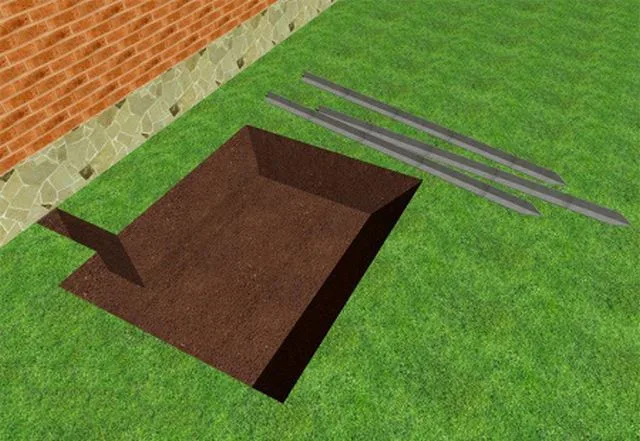

Котлован и траншея для контура заземления
Котлован и траншея для контура заземления
  • Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

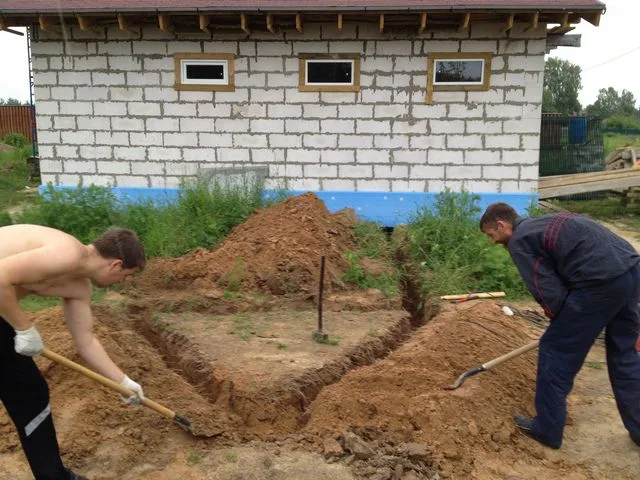

Можно не рыть котлован, а ограничиться выкапыванием траншей
Можно не рыть котлован, а ограничиться выкапыванием траншей
  • Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

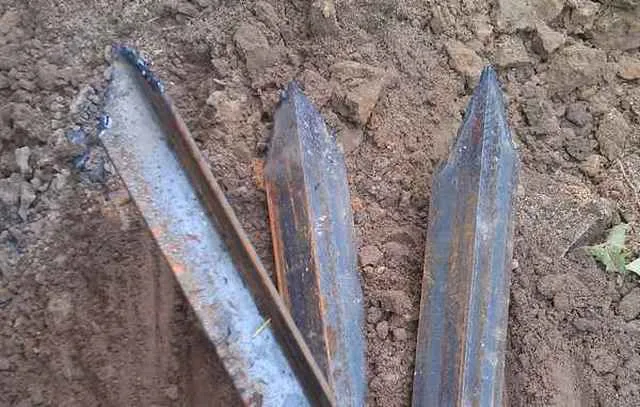

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт
Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт
  • Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

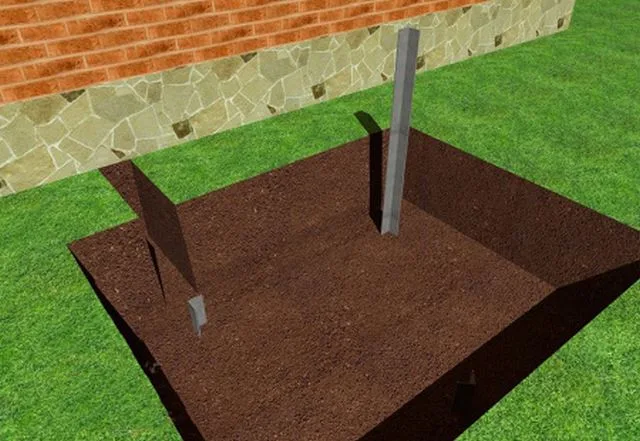

Электроды последовательно забиваются в землю на нужную глубину
Электроды последовательно забиваются в землю на нужную глубину
  • В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

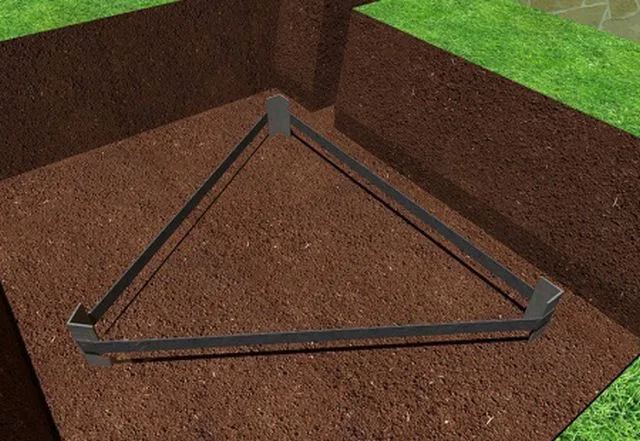

Электроды с помощью сварки соединяются стальной полосой
Электроды с помощью сварки соединяются стальной полосой
  • После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

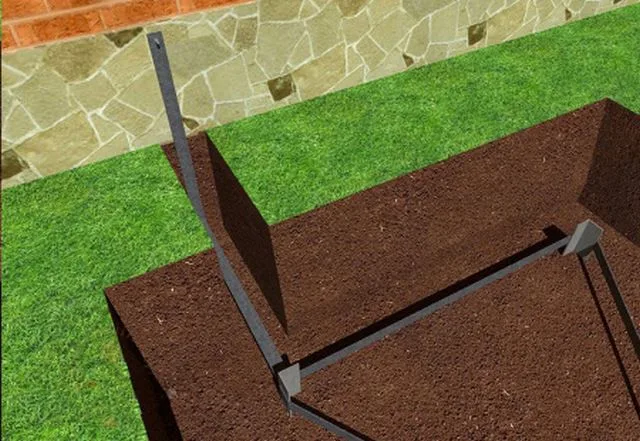

Шина приваривается к контуру и проводится до цоколя здания
Шина приваривается к контуру и проводится до цоколя здания
  • Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
  • Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

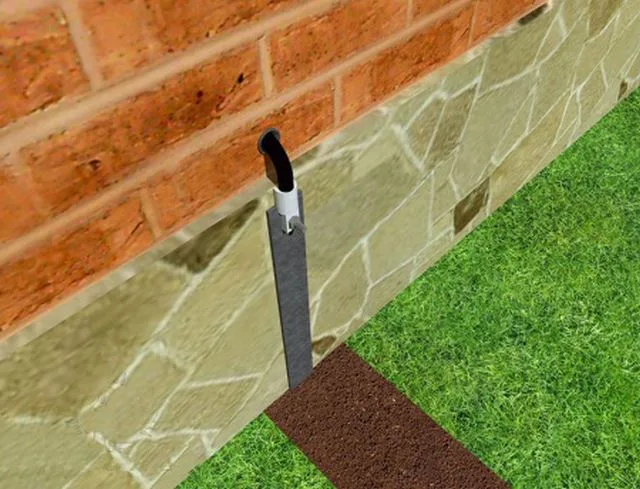

Клеммный переход на провод заземления
Клеммный переход на провод заземления
  • Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

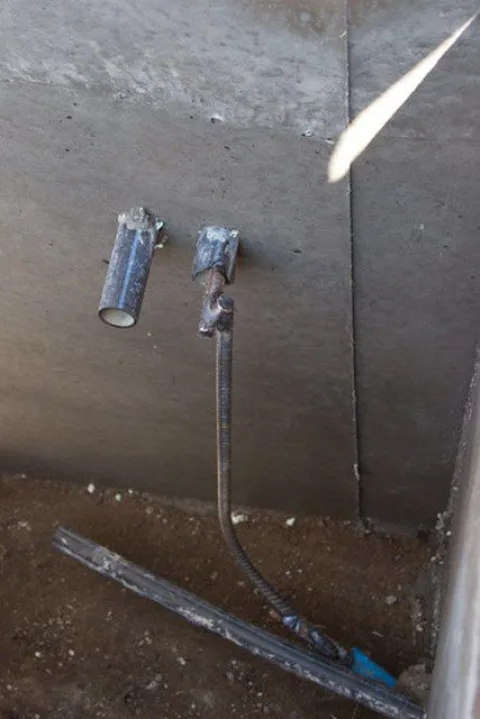

В данном случае шина заземления из арматуры заведена внутрь помещения
В данном случае шина заземления из арматуры заведена внутрь помещения
  • Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

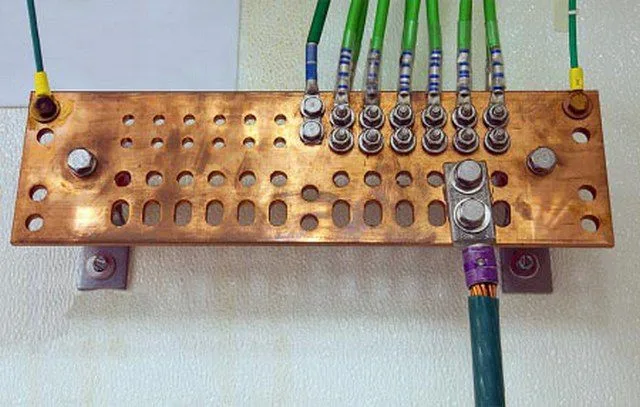

Бронзовая распределительная пластина для подключения проводов заземления
Бронзовая распределительная пластина для подключения проводов заземления
  • Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

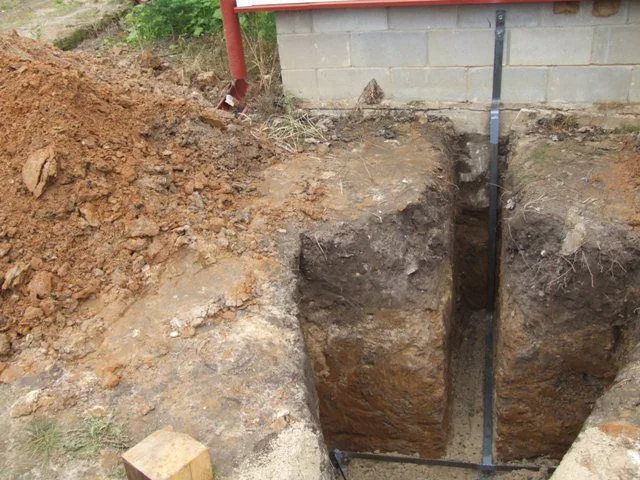

По окончании монтажа необходимо произвести проверку работоспособности ситемы
По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

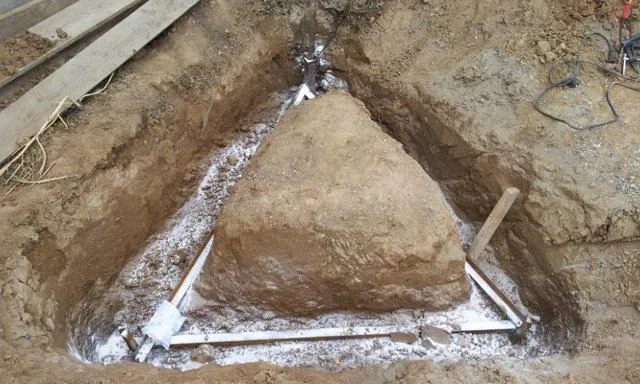

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла
Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

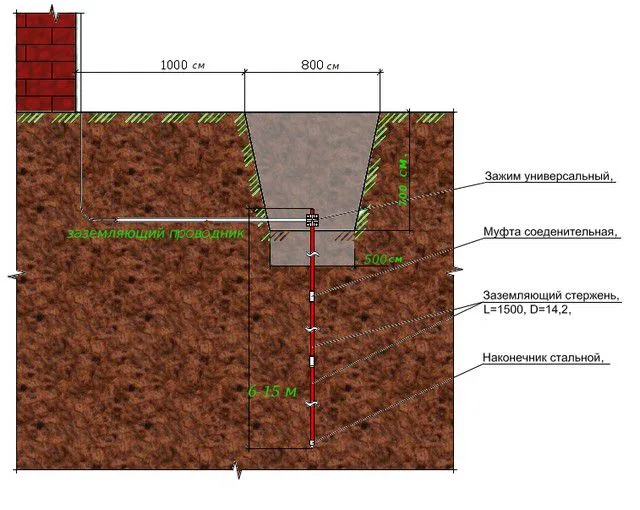

Система заземления с одним штырем
Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6  и даже до 15 метров.

В комплект обычно входят:

  • Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

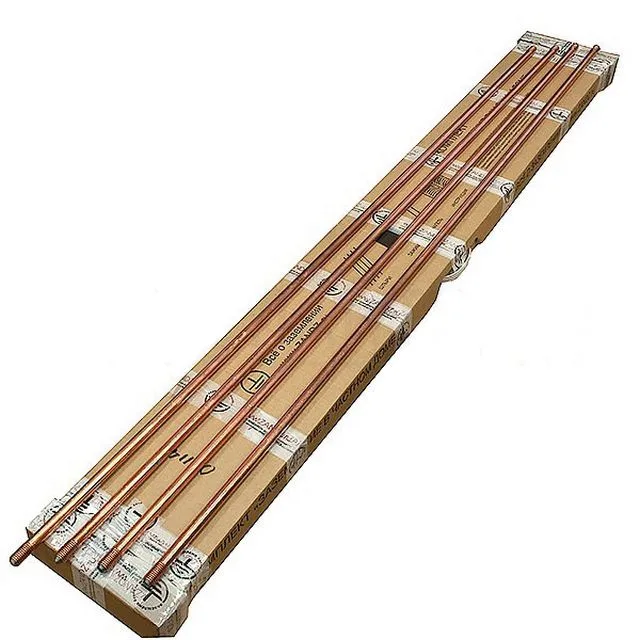

Комплект штанг для сборки заземляющего электрода
Комплект штанг для сборки заземляющего электрода
  • Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

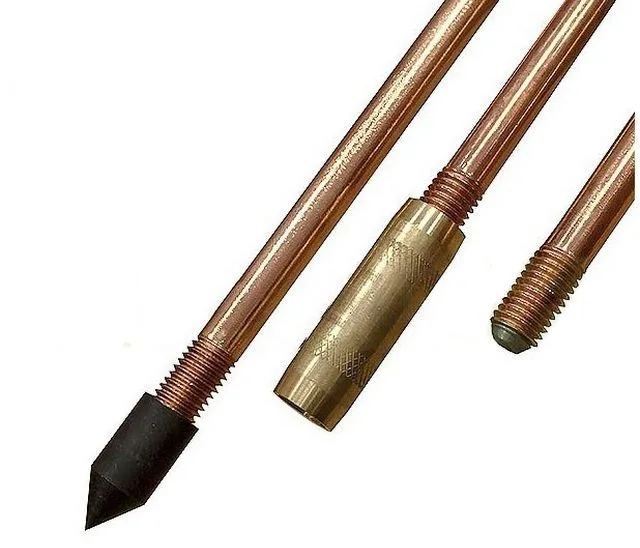

Соединительная резьбовая муфта и наконечник для упрощения забивки
Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен  с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту
Штыри могут иметь и запрессовочную муфту
  • Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.
Нагель - насадка, которая будет передавать ударное усилие от молота
Нагель — насадка, которая будет передавать ударное усилие от молота
  • В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

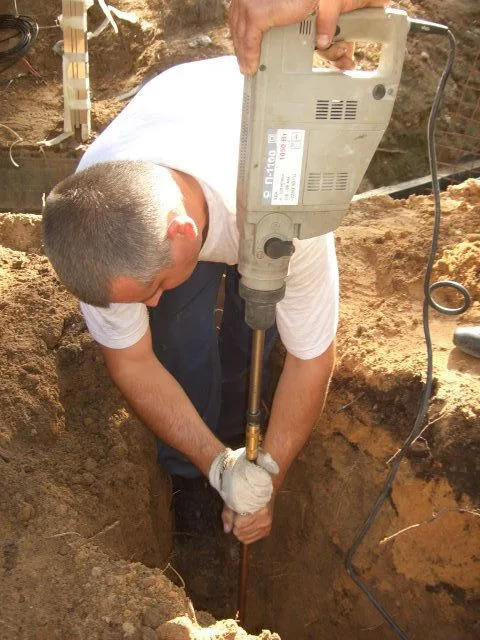

Забивание электрода с помощью перфоратора
Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

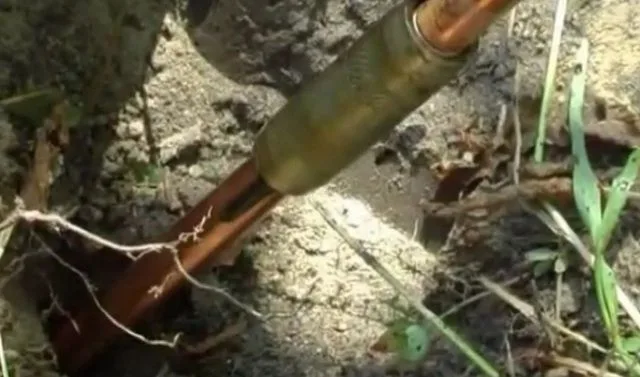

Наращивание электрода по мере забивки в грунт
Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

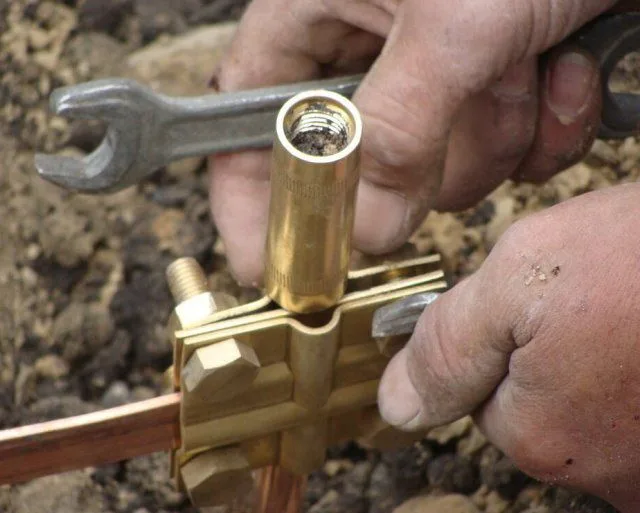

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления
В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Комплектующие для молниезащиты и заземления

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

  • С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

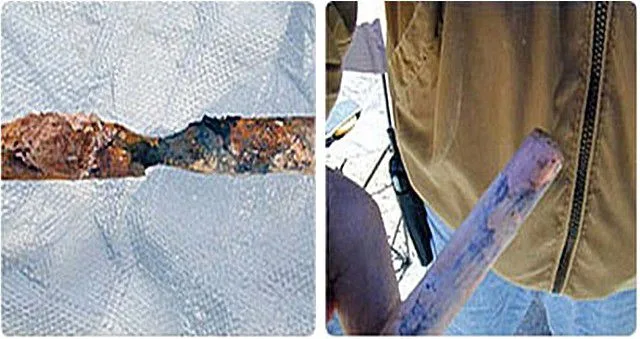

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта
Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта
  • Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

  • Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
  • Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
  • Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
  • Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

  • Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
  • Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы
