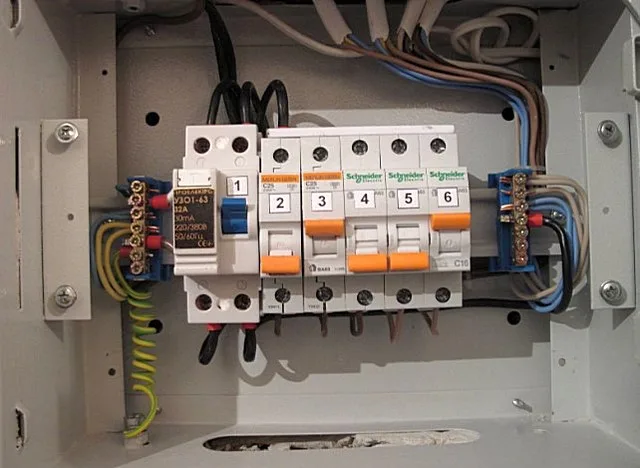

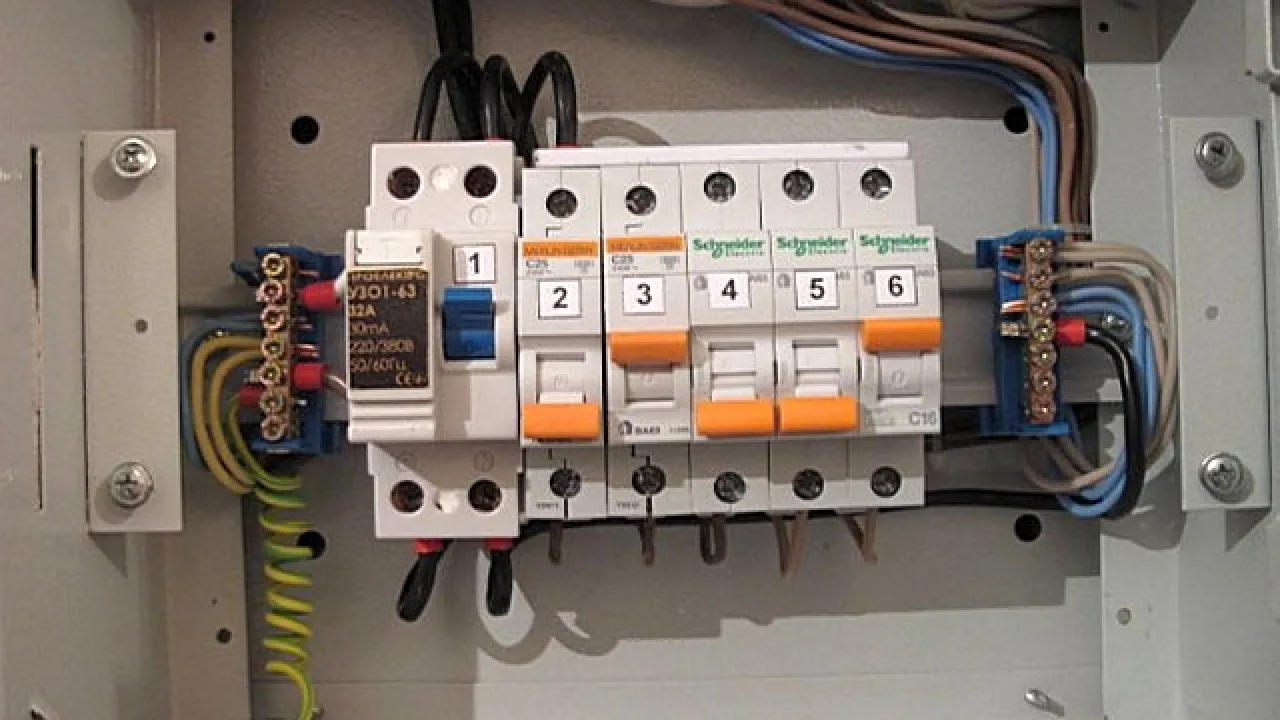

Почему выбивает УЗО

Почему выбивает УЗО

Электричество можно смело назвать «ближайшим другом» человека – жизнь без него сегодня сложно даже представить. Но этот верный «союзник» в любой момент может стать и коварнейшим «врагом», если пренебрегать правилами обращения с ним или проявлять личную безответственность и неосторожность. Поэтому ключевым моментом всегда является обеспечение безопасности эксплуатации линий электропередач и всех электроприборов. Современные домашние или квартирные электросети оборудуются специальными устройствами, которые способны свести к минимуму вероятность возникновения пожароопасной ситуации и поражения людей электрическим током. Одним из таких приборов является устройство защитного отключения – УЗО.

Почему выбивает УЗО

Почему выбивает УЗО

Но иногда хозяева встречаются с весьма раздражающей ситуацией, когда этот прибор начинает срабатывать безо всякого видимого повода. Согласитесь, удобства в этом мало, когда вдруг ни с того ни с сего гаснет свет, выключается домашняя техника. И некоторые владельцы жилья, не желая разбираться, почему вырубает УЗО, попросту выключают его из общей схемы, организуя подключения линий через автоматы напрямую. И успокаиваются на этом.

Нет уж, оставлять свои владения без такой защиты – крайне недальновидно. Гораздо более разумным будет провести анализ возможных причин, вызывающих срабатывание УЗО. Возможно, выявится такой недостаток, который потенциально несет угрозу здоровью и даже жизни людей.

Кратко – о предназначении устройства защитного отключения и его устройстве

Безопасность эксплуатации электрической домашней сети обеспечивают два типа защитных устройств.

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

Автоматический выключатель – защищает от перегрузки и последствий короткого замыкания

  • Во-первых, это автоматические выключатели, которые предохраняют от избыточной нагрузки на электропроводку, и от возможных последствий короткого замыкания.

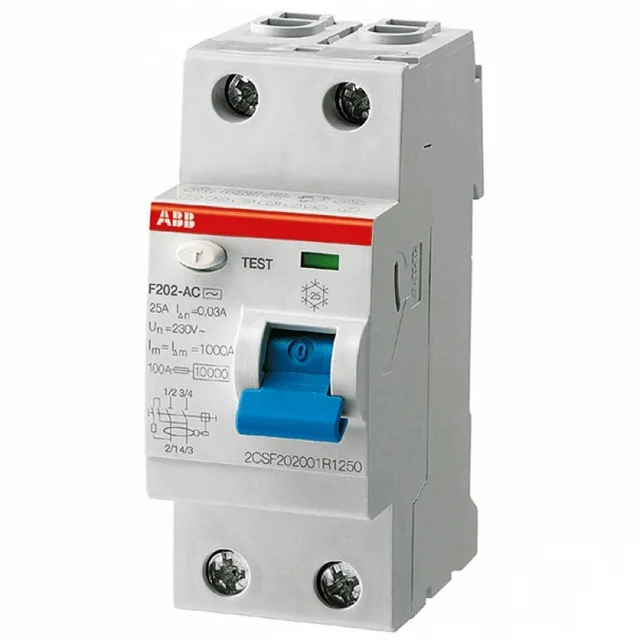

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

УЗО (ДВ) работает совместно с автоматом, но выполняет уже иные функции

  • Во-вторых, это устройства защитного отключения (УЗО), которые еще называют дифференциальными выключателями (ДВ). Их задача – следить, чтобы, образно говоря, чтобы электрический ток не уходил туда, куда не надо. То есть они реагируют на утечку тока.

Оба эти прибора работают в паре. Например, на несколько линий, защищенных каждая своим автоматом, ставится одно общее УЗО. Некоторые, наиболее ответственные выделенные линии, и вовсе имеют индивидуальные и автомат, и УЗО.

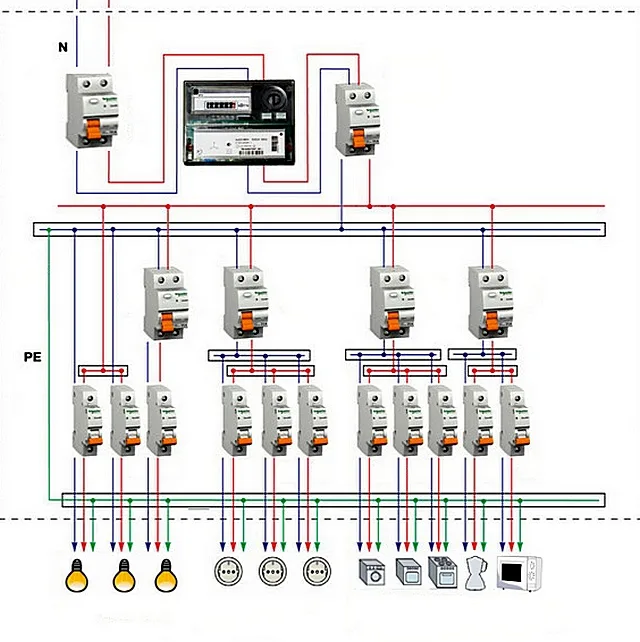

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

УЗО могут быть общими, на всю домашнюю сеть, ставиться на одну выделенную линию в паре с автоматическим выключателем, или же обеспечивать защиту сразу нескольких линий, оснащенный индивидуальными автоматами.

Такая связка обеспечивает максимальную степень защиты. Каждый прибор отвечает за свою «сферу ответственности».

Кроме того, могут использоваться и дифференциальные автоматы (АВДТ – автоматический выключатель дифференциального тока). Разница в том, что здесь в одном корпусе собраны и автомат, и УЗО.

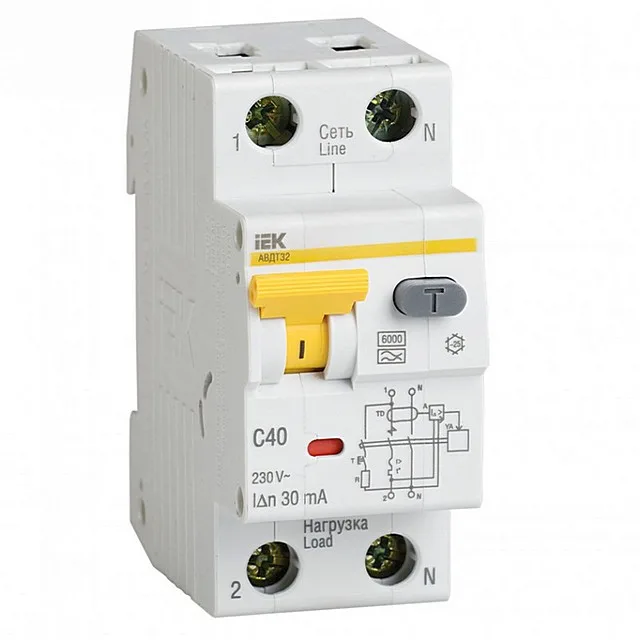

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Дифференциальный автомат (АВДТ) – и автомат, и УЗО в одном корпусе

Казалось бы, дифавтомат – намного удобнее. Но есть ряд нюансов, в силу которых бывает целесообразнее установить именно упомянутую пару: автоматический выключатель + УЗО.

Что лучше поставить в распределительном щитке – УЗО или дифавтомат?

Вопрос, сразу скажем, неоднозначный, требующий рассмотрения с различных позиций. Ответить на него поможет специальная публикация нашего портала – «Что лучше, УЗО или дифавтомат?»

Но автоматы сейчас отставим в сторону – это отдельный разговор. Нас же в рамках данной статьи интересуют только УЗО.

Итак, принцип работы устройства защитного отключения заключается в сравнении показателей тока условно на входе и на выходе замкнутой цепи. Как известно, если нет никаких побочных потерь, сила тока должна быть равной. Образно говоря – сколько вошло на нагрузку, столько должно и выйти с нее.

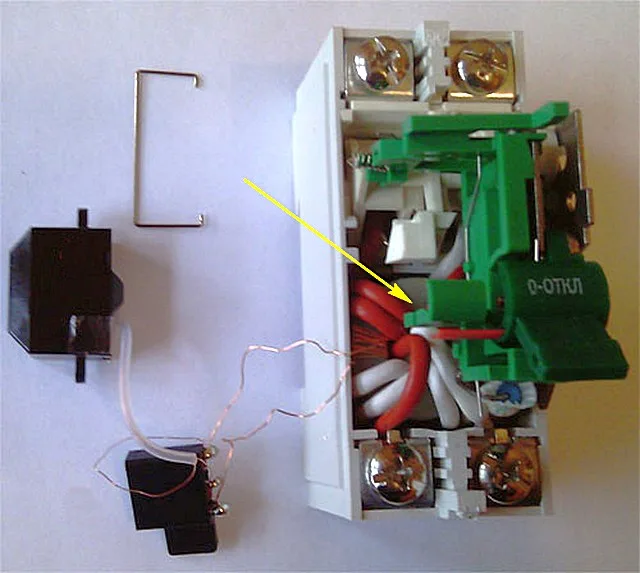

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

На иллюстрации стрелкой показан дифференциальный трансформатор с тороидальным сердечником и тремя обмотками.

Как это реализуется на практике? Главным рабочим элементов УЗО является дифференциальный трансформатор. Он имеет сердечник характерной тороидальной формы (замкнутое кольцо). На этом сердечнике размещены три обмотки.

Две из них – это проходящие через УЗО проводники фазы и нуля. И количество витков, и диаметр провода – совершенно одинаковы. И плюс к тому направление обмотки выполнено таким образом, чтобы создаваемые прохождением тока электромагнитные потоки были встречно направленными и полностью компенсировали друг друга.

Третью обмотку можно назвать контрольной. И связана она или с электромеханическим реле, или с электронным ключом. В любом случае, при появлении в ней электрического тока срабатывает устройство, обеспечивающее разрыв основной цепи.

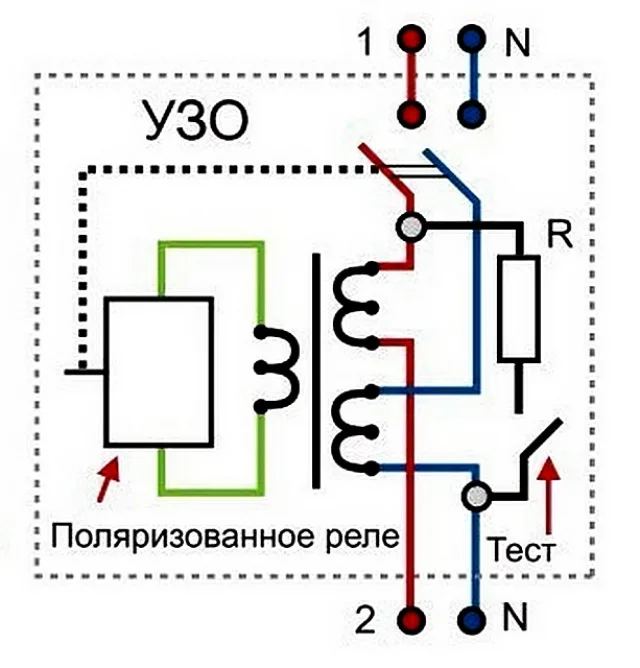

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Принципиальная электрическая схема дифференциального выключателя (УЗО).

Итак, если сила тока в проводниках на входе и выходе (L и N) одинакова, то результирующий магнитный поток на сердечнике трансформатора равен нулю. В случае же утечки тока на проводке или нагрузке появляется разница, приводящая к созданию результирующего магнитного потока, отличного от нуля. Он, в свою очередь, наводит ЭДС в третьей контрольной обмотке – по ней начинает идти ток. Если значение этого тока превышает допустимые границы, срабатывает электронное или электромеханическое устройство, разрывающее контакты.

Срабатывание УЗО может быть рассчитано на различные токи утечки. В большинстве случаев в домах или квартирах устанавливаются устройства с порогом срабатывания (его еще часто называют уставкой) в 30 миллиампер. Для линий, обеспечивающих электропитание помещений с повышенной влажностью или, например, детских комнат, настоятельно рекомендуется применять УЗО с уставкой в 10 мА.

Таким образом, если в бытовом приборе по той или иной причине случился пробой фазы на корпус, то при касании этого прибора человеком создастся цепь утечки. И УЗО должно отреагировать на это мгновенным отключением линии питания.

Да, это достаточно долго описывается, но на деле скорость срабатывания защиты измеряется миллисекундами. Это – чрезвычайно важно, так как от длительности контакта с токопроводящим предметом напрямую зависит и тяжесть поражения электрическим током.

Какую угрозу для человека таит электрический ток?

Про опасность электрического тока в общих чертах знают все. Но далеко не каждый представляет, насколько это может быть серьезно. А незнание в определённой мере порождает и небрежность, и безответственность, и игнорирование элементарных правил. Чтобы не питать иллюзий в вопросах опасности электрического тока для организма человека – обязательно прочитайте специальную публикацию нашего портала.

На корпусе УЗО, помимо рычажка включения цепи, имеет еще и кнопка «Тест». Нажатием на нее «моделируется» ток утечки – замыкается внутренняя цепь через встроенную нагрузку. Если прибор исправен, то он должен мгновенно отключиться.

Надо полагать, в вопросах устройства, принципа работы и необходимости установки УЗО ясность достигнута.

Но что делать, если этот дифференциальный выключатель начинает «терроризировать» своих хозяев? То есть регулярно срабатывает в самый ненужный момент, когда, казалось бы, нет никаких к тому видимых причин.

Нет, совсем без причин такого явления случиться не может. И вот с этим как раз и предстоит разбираться.

Возможные причины срабатывания устройства защитного отключения

Итак, причина для срабатывания дифференциального выключателя однозначно имеется. Таких поводов может быть немало. И, что характерно, они весьма разноплановые.

Штатное срабатывание защиты

На первое место можно поставить выбивание УЗО по вполне закономерным причинам. То есть автоматика адекватно реагирует на появившуюся утечку тока.

Пути возникновения таких утечек – тоже могут иметь разную природу. И очень важно правильно определить, чем именно вызывается такое часто срабатывание.

  • Изоляция обветшавшей скрытой проводки, замурованной в стенах, со временем начинает утрачивать свои диэлектрические качества. Она теряет эластичность, становится хрупкой, на ней появляются микротрещины. Это резко снижает сопротивление изоляции. То есть появляется «дорожка» пусть к небольшим, но все же утечкам тока. Это явление особо характерно для проводки, расположенной в помещениях с повышенной влажностью – там токи утечки могут быть значительно больше.

Нельзя полностью исключать и механическое повреждение изоляции проводки. Например, при забивании гвоздя или сверлении стены.

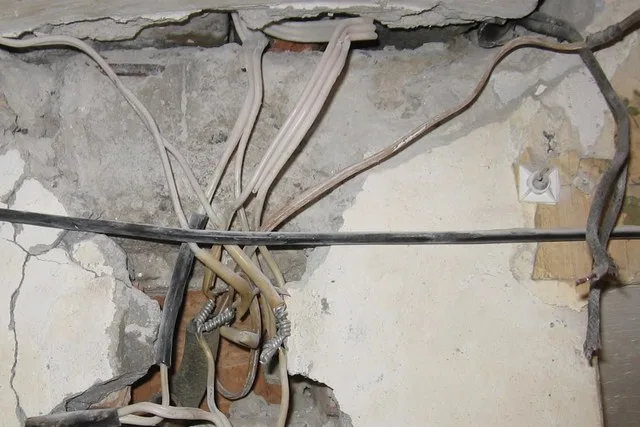

Старая, обветшавшая за десятилетия эксплуатация проводка может создавать пути утечки тока просто через строительные конструкции.

Старая, обветшавшая за десятилетия эксплуатация проводка может создавать пути утечки тока просто через строительные конструкции.

  • Некачественно выполненный электромонтаж – плохие контакты на скрутках в распределительных коробках, на клеммах выключателей и розеток, или даже на самих УЗО или автоматах. Все это может вызывать искрение и сказываться на нормальной работе защитной автоматики.
  • Очень опасны ситуации, связанные с нарушением изоляции электрической части бытовых приборов и сопровождающиеся пробоем фазы на корпус. В принципе, для предотвращения последствий таких аварий УЗО в первую очередь и предназначено. Если техника подключена к розетке с заземляющим контуром, утечка произойдет немедленно, и защита отреагирует на это выключением линии. Если же нет – фаза будет «сидеть» на корпусе, и исправная автоматика сработает при касании к нему.

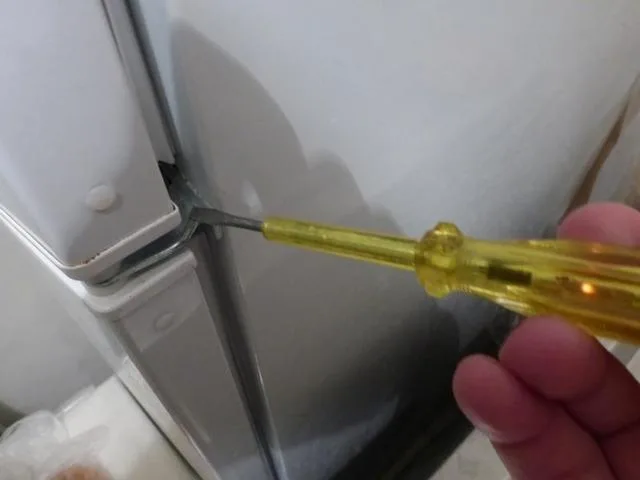

Пробой фазы на корпус – чрезвычайно опасная ситуация. Именно УЗО должно предотвратить возможные негативные последствия.

Пробой фазы на корпус – чрезвычайно опасная ситуация. Именно УЗО должно предотвратить возможные негативные последствия.

Проблема может крыться и в шнурах питания бытовых приборов. Опять же, из-за износа внешней изоляции – оголившийся проводник может замкнуться с токопроводящим предметом, или же его коснулись рукой.

Все перечисленные ситуации – вполне вероятны. И срабатывание УЗО говорит лишь о его работоспособности и правильности подключения защиты. Другое дело, что выявить проблему бывает не столь просто.

Но даже если причина, как говорится, штатная, то все равно даже однократное срабатывание УЗО должно подвигнуть хозяев к поиску неисправности. Сама по себе «болезнь» не вылечится. Ну а если срабатывания происходят с пугающей частотой – это уже аврал!

Неграмотное подключение дифференциального выключателя в схему домашней электросети

Ошибки, допущенные «горе-мастерами» при установке УЗО, также становятся частыми причинами его срабатывания. И вот здесь уже – действительно безо всякого значимого повода.

Вариантов таких ошибок также может быть немало:

  • Например, объединяют нулевые провода на выходе двух (или более) разных УЗО. А между тем, каждый дифференциальный выключатель, если он обслуживает несколько линий, должен иметь после себя свою собственную нулевую шину.
  • Другой пример – просто допущена путаница: на линию уходит фаза с одного УЗО, ноль – с другого. Понятно, что никакой корректности сравнения токов на входе и на выходе при таком подключении не достигается.
  • В угоду удобству монтажа щитка некоторые «шабашники» вход фазы в УЗО делают с одной стороны, а ноль – с другой. Естественно, взаимного гашения магнитных потоков при этом не будет. Наоборот, они складываются. И при включении любой нагрузки происходит моментальное срабатывание УЗО.

Еще одна частая «беда» — так называемое «зануление розеток». То есть установка перемычки между клеммами нуля и заземления. Мало того что такое бездумное действие создаёт повышенную угрозу получения электрического удара, и потому категорически запрещено. УЗО на подобную «самодеятельность» реагирует совершенно неадекватно.

Так что если дифференциальный автомат срабатывает, то, наверное, проверку лучше всего начинать к ревизии правильности его включения в общую схему. И только если здесь все гарантированно верно, переходить к поиску других причин.

В размещенном ниже видеосюжете наглядно показаны основные ошибки, допускаемые неопытными мастерами при подключении УЗО.

Видео: Каких ошибок следует избегать при подключении УЗО?

Несоответствие параметров УЗО условиям эксплуатации

Ошибку можно совершить и при выборе дифференциального выключателя.

  • Так, эти приборы различаются по типу тока. АС – используются для защиты приборов в сети переменного ток. А – срабатывают при утечке переменного или постоянного пульсирующего тока, что бывает актуально для защиты, например, стиральных машин. Тип В для домашних условий не особо пригоден – у него своя сфера применения, скорее более подходящая для промышленных условий. Тип S обеспечивает срабатывание защиты с определенной задержкой по времени, оговоренной в параметрах изделия.
  • Важно правильно подобрать УЗО по номинальному току нагрузки. Обычно придерживаются правила, что он должен быть на одну ступень выше, чем у работающих в паре с УЗО автоматов. Например, с автоматом 16 А лучше поставить УЗО на 25 А, и т.д.
  • Следующий важный параметр – номинальный дифференциальный ток срабатывания (тот самый ток утечки). Про рекомендуемые номиналы для домашнего использования уже говорилось выше. Но на общем входе в дом лучше поставить УЗО с более высоким номиналом. Случается, что совсем незначительные утечки, не представляющие по существу никакой угрозы, суммируются в нем и приводят к частому выключению всей домашней сети.

Есть и другие параметры выбора качественного и оптимально подходящего дифференциального выключателя. С подробностями можно ознакомиться в предлагаемом видео:

Видео: как правильно выбрать устройство защитного отключения (УЗО)?

Неисправность самого УЗО

Такую причину тоже никак нельзя сбрасывать со счетов. Это может быть и заводской брак, и поломка вследствие износа.

  • Например, нередко причиной несанкционированного срабатывания становится западание кнопки «Тест». Цепь встроенной нагрузки при этом остается замкнутой, и, естественно, происходит автоматическое размыкание контактов.
  • Другой частый дефект – износ механизма, удерживающего рычаг прибора во включённом положении. Детали там преимущественно пластиковые, и фиксатор просто может начать срываться, вызывая размыкание контактной группы. Иногда для такого «срабатывания» бывает достаточно даже хлопнувшей от сквозняка двери или совсем небольшой вибрации.

В любом случае, вышедшие из строя УЗО подлежат замене. Говорить о возможности проведения их ремонта – не приходится.

  • Нельзя полностью исключить и заводской брак. Поэтому приобретать приборы такого типа рекомендуется не по «Aliexpress» а исключительно в специализированных магазинах. То есть там, где продавец может документально подтвердить оригинальность изделия и сделать в паспорте отметку о предоставлении заводской гарантии.

Ну и, конечно, не следует гнаться за дешевизной. Лучше отдать несколько больше за выключатель ведущих мировых брендов, чем приобретать уже через пару месяцев новый, взамен вышедшего из строя.

Влияние на работу УЗО внешних факторов

Такое тоже не исключается. И чаще всего в том случае, если УЗО размещено в щитке, расположенном на улице или в неотапливаемом помещении.

Объясняется просто – при резких скачках температур внутри корпуса дифференциального выключателя может образовываться конденсат. Совсем небольшого количества влаги бывает достаточно для замыкания цепи тестирования прибора. И как следствие – внезапное отключение всей электросети дома. Выносить УЗО на улицу – вряд ли разумное решение.

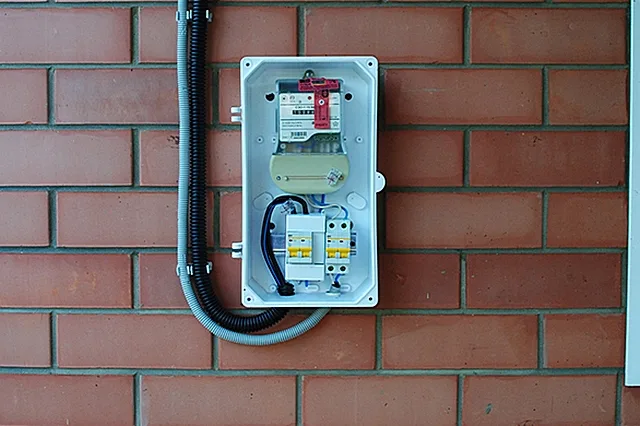

Если вводной щит расположен на улице, то, возможно, стоит ограничиться только установкой в нем автоматических выключателей. А дифференциальную защиту поставить в распределительном щите, который разместится в сухом отапливаемом помещении дома.

Если вводной щит расположен на улице, то, возможно, стоит ограничиться только установкой в нем автоматических выключателей. А дифференциальную защиту поставить в распределительном щите, который разместится в сухом отапливаемом помещении дома.

Примерно такое же влияние может оказать и повышенная влажность в помещении. Так что при выборе места для расположения распределительного щита эти нюансы следует принимать во внимание.

Коль речь идет о влажности, можно упомянуть еще одну возможную причину срабатывания защиты. Такое может быть при переувлажнении стен, в частности, сразу после заделки штраб с проложенной проводкой. После того как штукатурка или шпатлевка полностью просохнет, причина для выбивания УЗО должна уйти. То есть если это происходит сразу после отделки – оснований паниковать пока не видно.

Как отыскать причину срабатывания УЗО? И как она устраняется?

Сразу скажем – задача довольно непростая. Но если к поиску подойти последовательно, с умом, то все должно получиться.

  • Как уже говорилось, прежде всего необходимо быть уверенным в том, что подключение защитной автоматики выполнено правильно. Если полной убежденности в этом нет, то с такой проверки и следует начать. Один раз проведя ее, можно будет этот вопрос закрыть раз и навсегда.
  • Если к схеме монтажа претензий не имеется, то следующим шагом имеет смысл исключить поломку самого дифференциального выключателя.

УЗО должно быть надежно зафиксировано на DIN-рейке щитка. Контакты на клеммах – хорошо затянуты. Кнопка тестирования – располагаться в верхнем отжатом (то есть нормально разомкнутом) положении.

Для «чистоты эксперимента», чтобы убрать возможные влияния всех подключенных к УЗО линий и приборов, следует временно выключить автомат. А затем ослабить клеммы на выходе и вынуть из них отходящие далее провода.

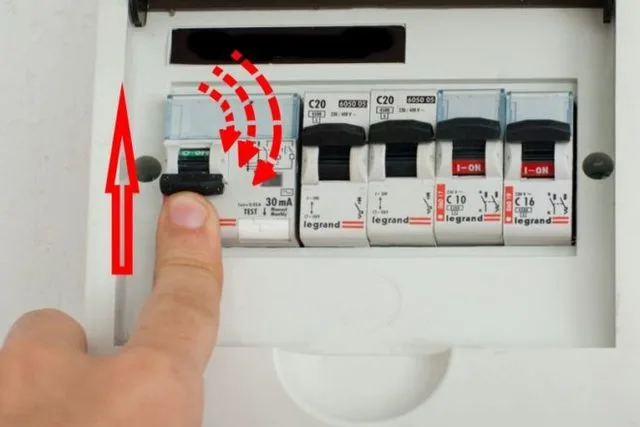

Если рычаг вообще не удерживается во включенном положении, то причин этому может быть немало. И одна из них – внутренняя поломка УЗО.

Если рычаг вообще не удерживается во включенном положении, то причин этому может быть немало. И одна из них – внутренняя поломка УЗО.

При переводе рычага во включенное положение он должен устойчиво удерживаться в этой позиции, не срываясь вниз. Если за ним наблюдалась подобная неустойчивость, то это может быть вызвано внутренним износом или поломкой деталей механической части.

Изношенность или появившийся дефект стопорного механизма часто выявляется легким простукиванием по корпусу выключателя, покачиванием его в стороны. Если такого воздействия достаточно, чтобы рычаг срывался вниз, дальнейшую проверку можно прекратить – здесь явно требуется только замена УЗО.

Если положение рычага устойчиво, можно включить автомат. Моментальное срабатывание защитного устройства (при отключенных проводах на выходе) сразу скажет о явной неисправности. И она уже, скорее всего, кроется в цепи тестирования УЗО. Возможно, залипли контакты на кнопке, образовались залежи пыли, проводящие ток, образовался иной «мостик» проводимости, появились другие внутренние неисправности. В любом случае – прибор пришел в негодность и подлежит замене.

Если после включения питания рычаг не отбрасывает вниз, то сразу имеет смысл проверить и цепь тестирования. Нажатие на кнопку должно сопровождаться практически мгновенным отключением УЗО.

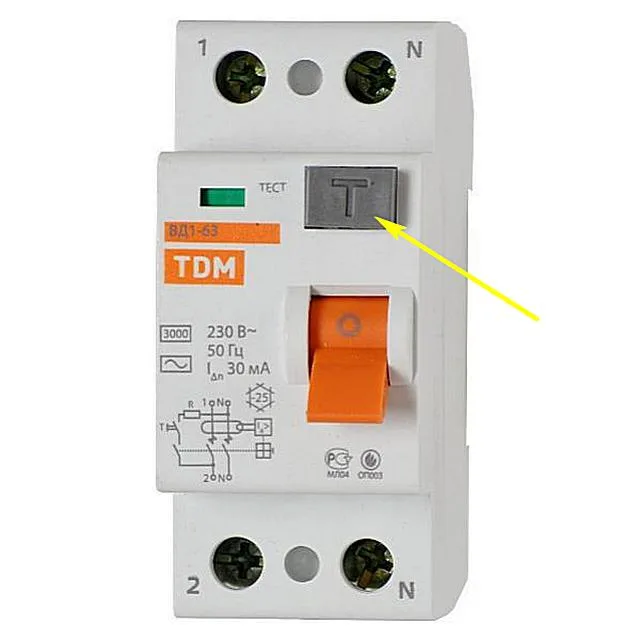

Нажатие на кнопку «Тест» при подключенном на входе напряжении должно вызывать срабатывание защиты

Нажатие на кнопку «Тест» при подключенном на входе напряжении должно вызывать срабатывание защиты

Двух-трех таких проверочных нажатий с последующим включением рычага должно быть достаточно, чтобы убедиться в работоспособности прибора. Если же защита работает некорректно, срабатывает через раз или вовсе не отключает УЗО – ничем, кроме замены на новый выключатель, здесь не поможешь.

  • В том случае, когда сам дифференциальный выключатель доказал свою исправность, поиск причин срабатывания продолжают дальше «по цепочке». Понятно, что следующим «звеном» становятся линии электропроводки от щита к точкам подключения нагрузки. Необходимо убедиться, что утечка тока происходит не на них.

Для проверки необходимо отключить от сети все электроприборы, не забывая и про освещение. То есть убеждаются, что на этом этапе проверки нагрузка никаого влияния оказывать не может.

Далее, снятые с выхода УЗО провода возвращаются на место (при выключенном автомате) и зажимаются в клеммах. После этого можно включать автомат и отслеживать реакцию УЗО.

При исправной проводке ничего произойти и не должно. Конечно, надо дать некоторое время, скажем, 10÷15 минут, чтобы убедиться в полной исправности. Если все в норме – можно переходить к следующей стадии проверки, так как причина наверняка уже кроется в подключаемых приборах.

Если же защита сработала, то предстоит очень непростой, занимающий немало времени и сил этап поиска участка проводки, на котором происходит утечка. И здесь тоже придется выполнять все последовательно, не торопясь.

Прежде всего необходимо локализовать линию, на которой имеется утечка. Для этого придется последовательно отключать каждую из них от своих автоматов и выполнять проверку пуском УЗО. Если при отключении какой-либо линии УЗО перестанет выбиваться – то это она и есть.

Но на этом дело еще не закончится – впереди поиск поврежденного участка. А это не исключает возможной необходимости проверки каждой распределительной коробки (с разборкой соединений), каждой розетки и выключателя. Но, постепенно суживая сектор поиска, можно дойти и до конкретного скрытого участка, который всему виной. И лечится это – только заменой проводки или неисправных розеток и выключателей, качественным соединением проводов в распределительных коробках и т.д. Причины могут быть разными, как и способы их устранения.

Кстати, следует правильно понимать, что таких участков утечки тока может быть и несколько. И если это так, то, скорее всего, речь уже идет не об отдельных недостатках, а о «системном кризисе». И домашняя электросеть нуждается в полной реконструкции. Тем более, если она выполнена из алюминиевых проводов.

Какой должна быть качественная домашняя электрическая сеть?

Это – весьма сложный «организм», требующий при монтаже очень вдумчивого подхода и строгого соблюдения всех норм и правил. Как сделать электропроводку в доме – этому посвящена отдельная подробная публикация нашего портала. Кстати, в ней же рассматриваются и вопросы правильной установки защитной автоматики.

  • Ну а если к проводке претензий не возникло, и без нагрузки она не вызывает срабатывания защиты, остается проверка электрических приборов. Проблема уже наверняка в них.

Здесь при контроле так же соблюдается принцип последовательности. То есть все линии (заведомо исправные) подключены к распределительному щитку. И начинают поочередно подключать к розеткам бытовую технику или осветительные приборы. Если УЗО не реагирует на такое действие – подключенный прибор можно исключить из списка возможных причин. И так далее, пока не будет найден виновник постоянного срабатывания защиты.

Кстати, при этом не забывает о мерах крайней предосторожности. Раз УЗО сигнализировало хозяевам о наличии неисправности, то вполне вероятно, что на корпусе одного из приборов можно нарваться на фазу. Так что лучше вооружиться индикаторной отверткой, и после включения прибора сначала проверить, нет ли фазы. Просто для того чтобы не «тестировать» это на «собственной шкуре».

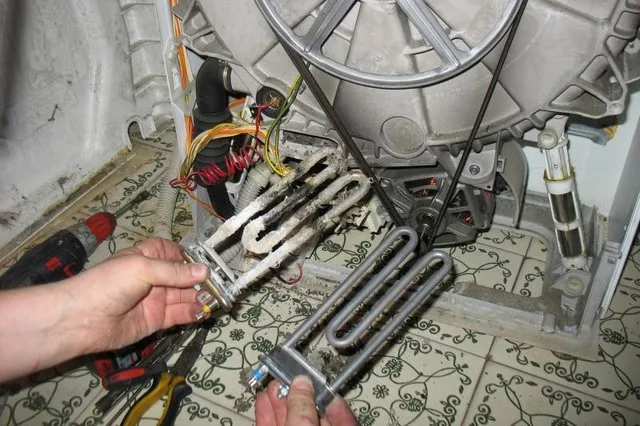

Чаще всего утечки отмечаются на крупных приборах – стиральной или посудомоечной машине, электроплите или духовке, микроволновке, бойлере. Но нельзя исключать и другие, вплоть до электрочайника или утюга. Осветительные приборы тоже, кстати, очень часто преподносят неприятные сюрпризы.

Нажатие на кнопку «Тест» при подключенном на входе напряжении должно вызывать срабатывание защиты

Нажатие на кнопку «Тест» при подключенном на входе напряжении должно вызывать срабатывание защиты

Рано или поздно причина выявится. И дело станет уже за ремонтом неисправной бытовой техники. Но это уже – совсем другая история.

*  *  *  *  *  *  *

Таким образом, полностью проведенная проверка причин срабатывания УЗО даст вполне наглядную картину состояния электрической сети в доме или квартире. Поможет выявить ее «слабые звенья», требующие немедленного реагирования.
