Фундамент для дома из ФБС — ленточный, столбчатый, плюсы и минусы, монтаж своими руками

Олег Грищук Опубликовал(а):
Обновлено: 26.05.2019

ФБС (ГОСТ 13579-78) — это сплошные блоки из железобетона, предназначенные для строительства фундаментов, стен подвалов и цокольных этажей. Фундамент из таких блоков не используется для тяжёлых многоэтажных зданий, зато для таких строений, как баня, гараж или садовый домик будет идеальным вариантом. Он требует минимальных временных затрат на возведение и обладает отличными характеристиками прочности.

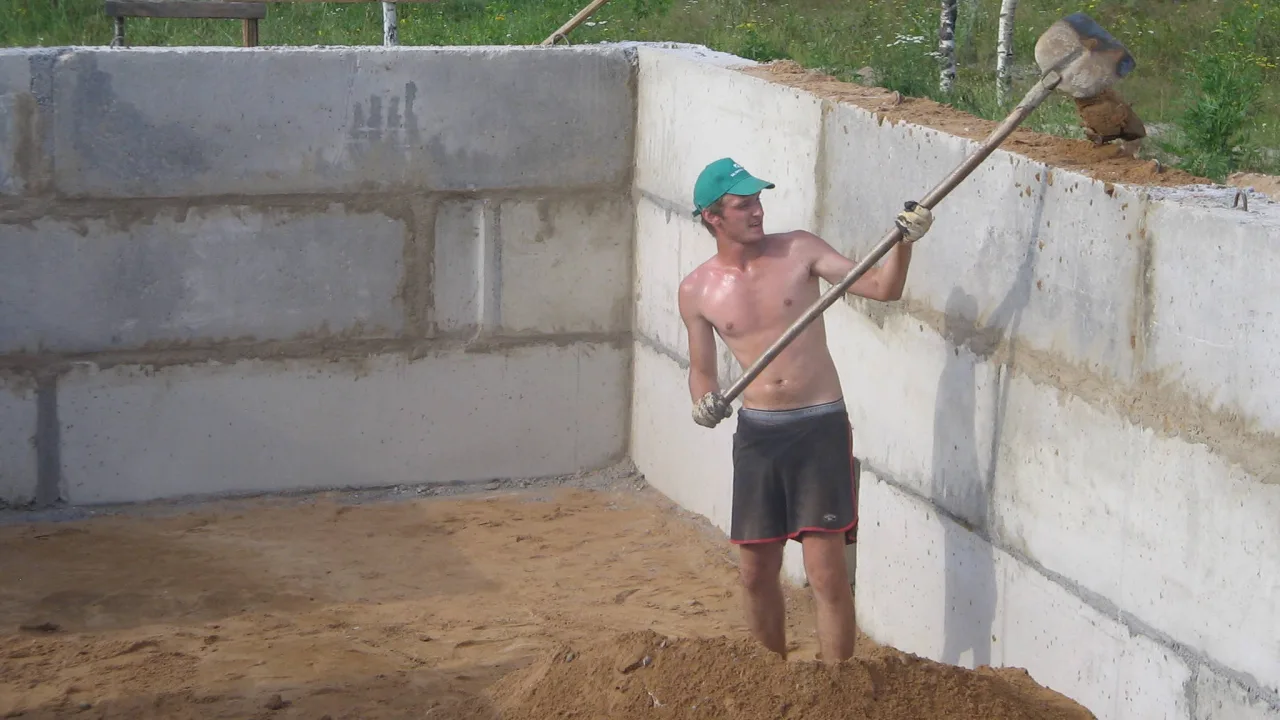

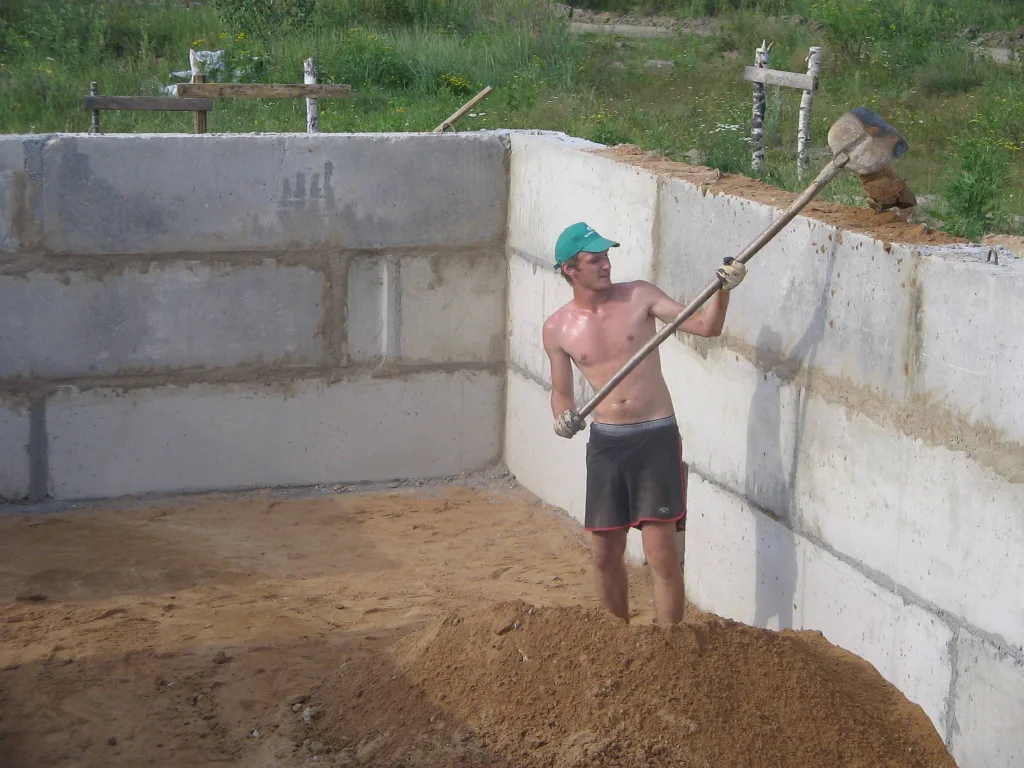

Фундамент для дома из ФБС
Фундамент для дома из ФБС

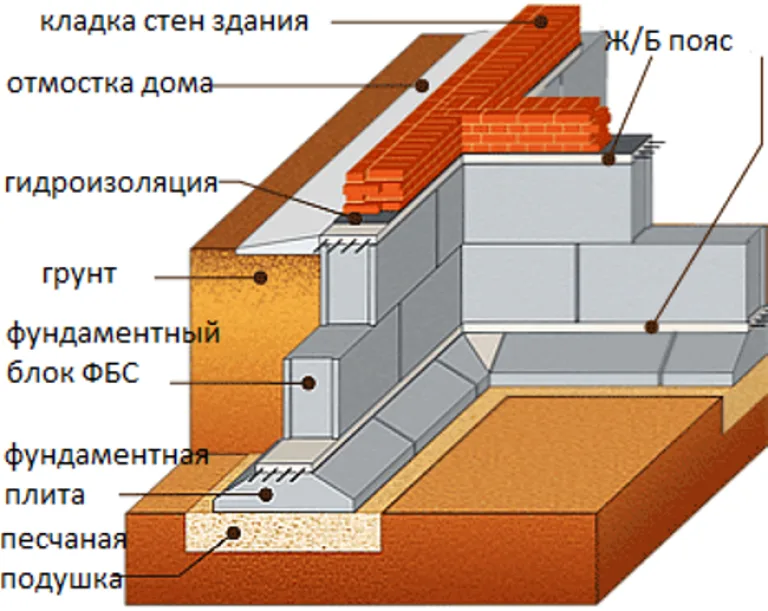

Схема фундамента из блоков ФБС
Схема фундамента из блоков ФБС

ГОСТ 13579-78 (в актуальной редакции). Блоки бетонные для стен подвалов. Технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 13579-78

Создание плана и выбор блоков

Строительство фундамента из блоков ФБС требует привлечения какой-либо подъёмной техники, так как даже самые маленькие по размеру блоки невозможно перемещать своими силами.

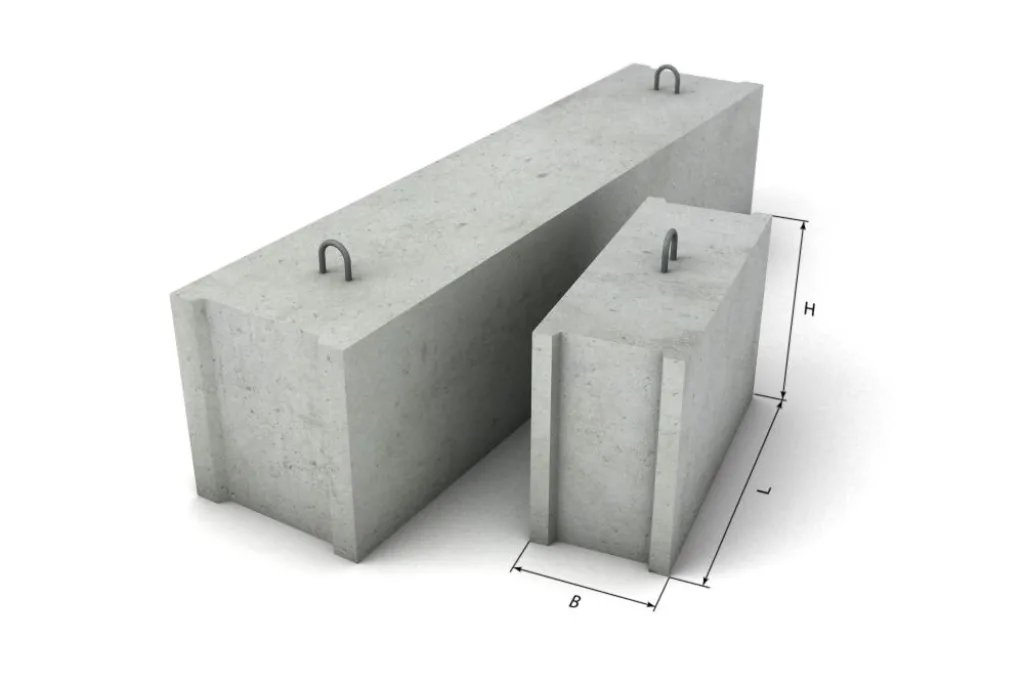

Блоки ФБС
Блоки ФБС
Зачем использовать ФБС-блоки
Зачем использовать ФБС-блоки

Для начала нужно выбрать размер блоков. Следует иметь в виду, что чем крупнее блоки, тем прочнее готовый фундамент, так как в нём будет меньше швов (конечно, тут следует избегать максимализма). Поэтому выбираем для своей бани (или иного легкого сооружения) блоки, идеально подходящие под её предполагаемые габариты.

Таблица. Размеры блоков ФБС.

Блоки ФБСДлинаШиринаВысотаВес
ФБС-9-3-6т883058350
ФБС-9-4-6т884058470
ФБС-9-5-6т885058590
ФБС-9-6-6т886058700
ФБС-12-3-6т1183058460
ФБС-12-4-3т1184028310
ФБС-12-5-3т1185028390
ФБС-12-5-6т1185058790
ФБС-12-6-3т1186028460
ФБС-12-6-6т1186058960
ФБС-24-3-6т2383058970
ФБС-24-4-6т23840581300
ФБС-24-5-6т23850581630
ФБС-24-6-6т23860581960
ФБС-12-4-6т1184058640

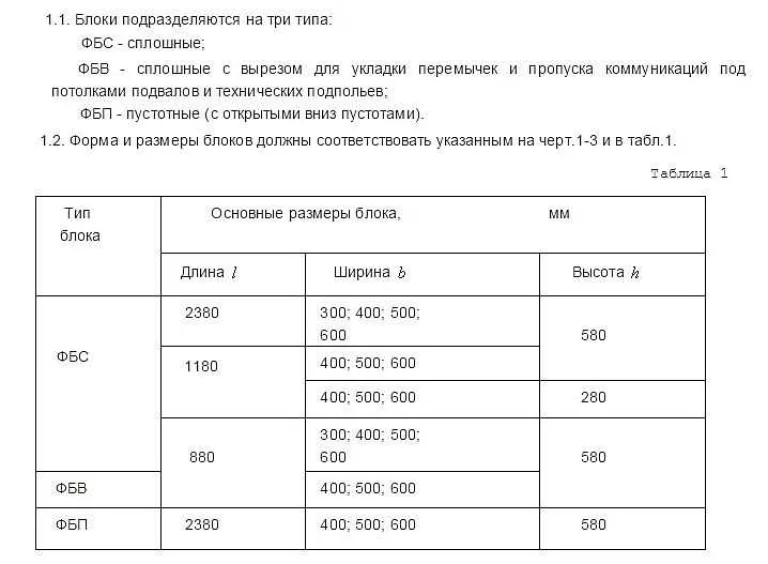

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Можно составить план строительства фундамента на бумаге, но гораздо проще скачать специальную компьютерную программу для проектирования. С её помощью можно легко рассчитать, какое количество блоков потребуется на всё строительство.

Тщательно размечаем схему укладки блоков, их перевязки. Не забываем отметить пути пролегания коммуникаций и отверстия для их монтажа.

Недостатки ФБС-блоков
Недостатки ФБС-блоков

Ленточный фундамент для бани из блоков

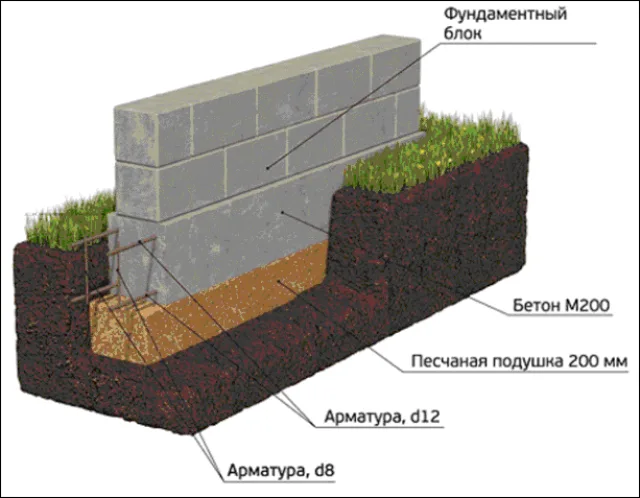

Схема устройства ленточного фундамента
Схема устройства ленточного фундамента

Этапы работы — пошаговая инструкция

Шаг 1. Расчищаем место, определяем углы будущего строения и вбиваем арматуру или колышки для разметки. На них натягиваем леску или шнур. Сначала создаём внешний контур траншеи, а затем так же размечаем внутренний контур. Колышки следует вбивать примерно на два сантиметра от края будущей траншеи, чтобы при выемке земли они не выпали раньше времени. Ширина траншеи должна быть примерно на 10 — 20 см больше выбранной ширины блока, а глубина обычно рассчитывается из схемы — глубина промерзания + 25 см. Но в северных районах это правило не действует, поэтому там берут ориентировочную глубину 60 см.

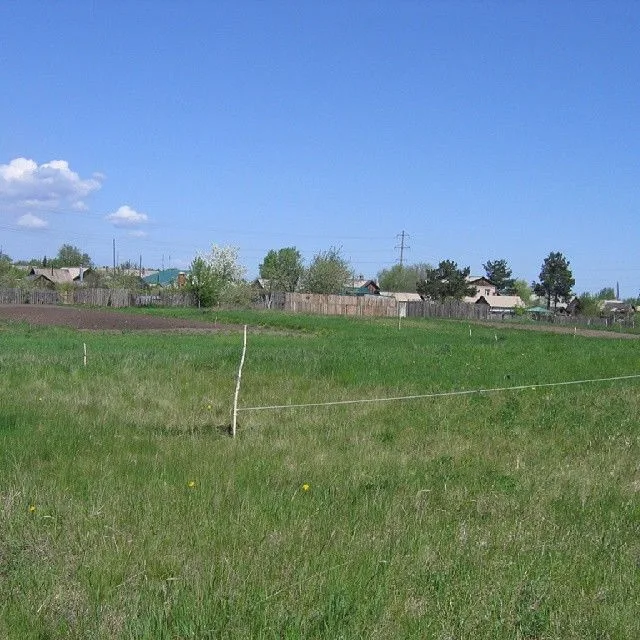

Разметка внешнего контура будущего фундамента
Разметка внешнего контура будущего фундамента

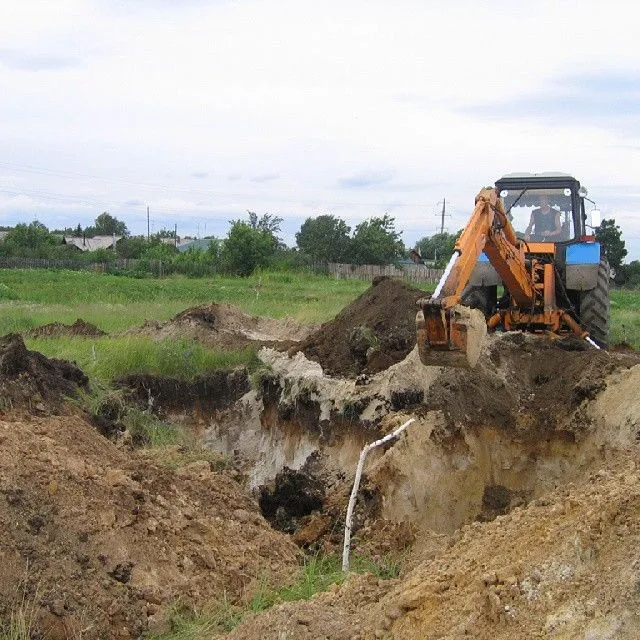

Рытье траншеи с помощью спецтехники
Рытье траншеи с помощью спецтехники

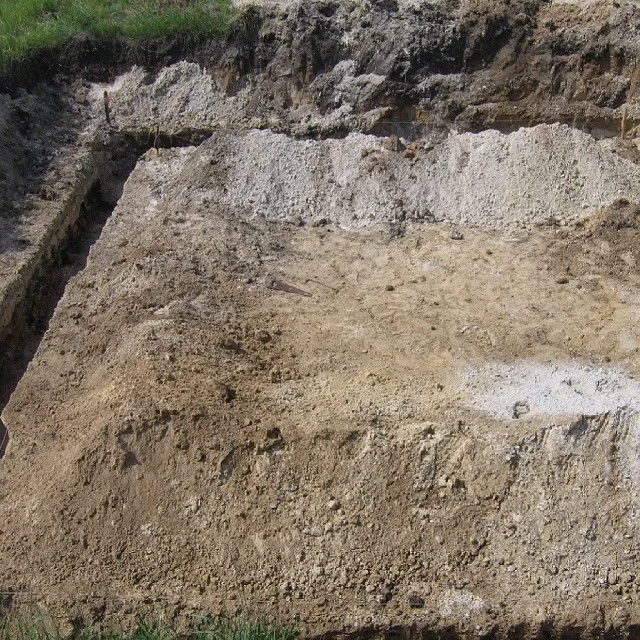

Нужно правильно рассчитать ширину траншеи
Нужно правильно рассчитать ширину траншеи

Шаг 2. Тщательно выравниваем дно траншеи, используя строительный уровень, и засыпаем его слоем песка 10-15 сантиметров. Поливаем водой и тщательно уплотняем трамбовкой. Поверх насыпаем слой щебня, также 10 сантиметров.

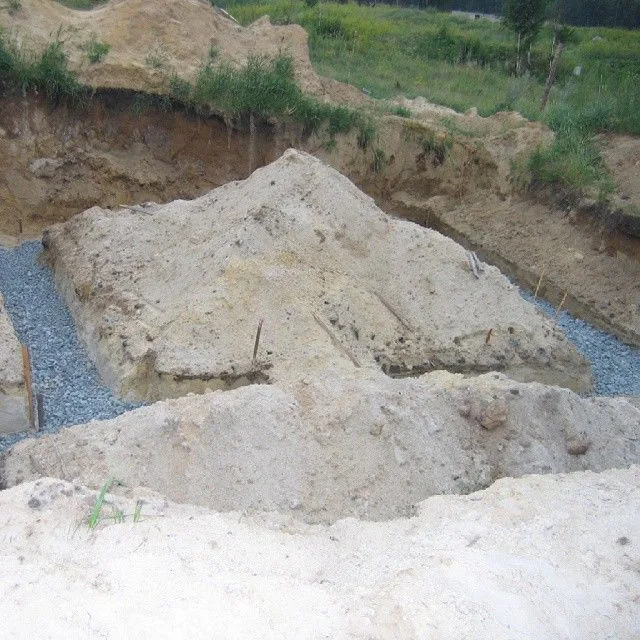

Обустройство подушки (в данном примере - из щебня)
Обустройство подушки (в данном примере — из щебня)

Калькулятор расчета количества песчано-гравийной смеси для подушки фундамента

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «Рассчитать количество песчано-гравийной смеси»
Общая длина фундаментной ленты, метров raschetfundamenta
Ширина фундаментной ленты, метров fundament-dlya-bani-02
Планируемая толщина песчано-гравийной подушки, метров fundament-dlya-bani-02 (1) 22

Шаг 3. Затем нужно смонтировать опалубку для заливки подушки из бетона (некоторые делают песчаную подушку, но мы этот вариант не рассматриваем, так как он не отличается прочностью и не подходит для мягких и сыпучих грунтов). Опалубку изготавливаем из обрезных досок, толщиной 25 мм. По углам их можно скреплять саморезами или другим доступным способом. С внутренней стороны ввинчиваем саморезы и натягиваем шнур, по которому можно будет выравнивать верхний край залитого раствора.

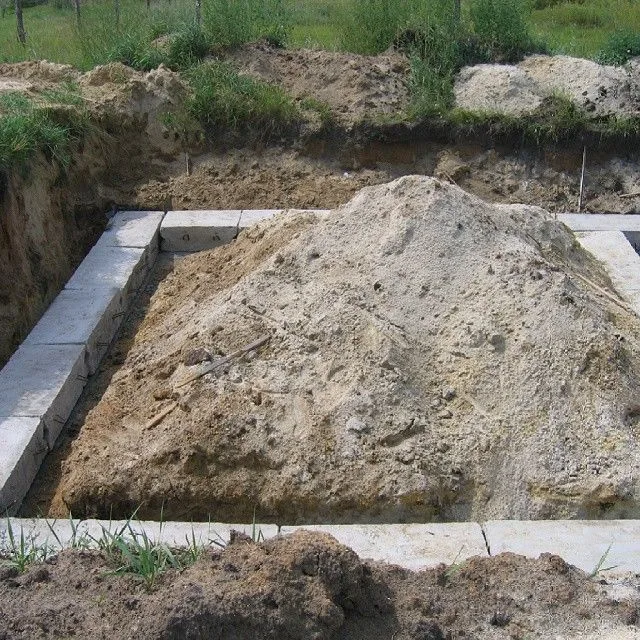

Альтернативный вариант - использовать вместо бетона все те же блоки ФСБ
Альтернативный вариант — использовать вместо бетона все те же блоки ФСБ

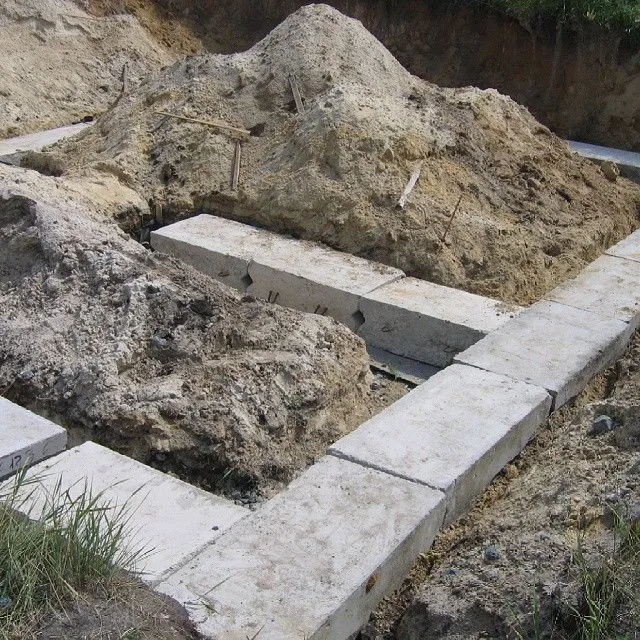

Процесс укладки блоков
Процесс укладки блоков

Шаг 4. Армирование подушки. Стандартная толщина подушки под фундамент из ФБС блоков составляет 20 см. Ширина соответствует ширине нижнего ряда блоков (30-40 см). Для армирования изготавливаем две сетки, которые размещаются, соответственно, на расстоянии 2-3 см от нижнего и верхнего края подушки так, чтобы после заливки металлическая сетка полностью ушла в бетон. Сетку вяжем из прутков диаметром 12-14 мм с ячейкой 10х10 см. Скрепляем гибкой проволокой. Ширину сетки также делаем на 4-6 см меньше будущей ширины подушки, чтобы проволока была полностью скрыта. Два ряда сетки закрепляем на нужном расстоянии друг над другом при помощи отрезков прутка, установленных вертикально. Частоту их установки подбираем по необходимости, чтобы не было провисания сетки.

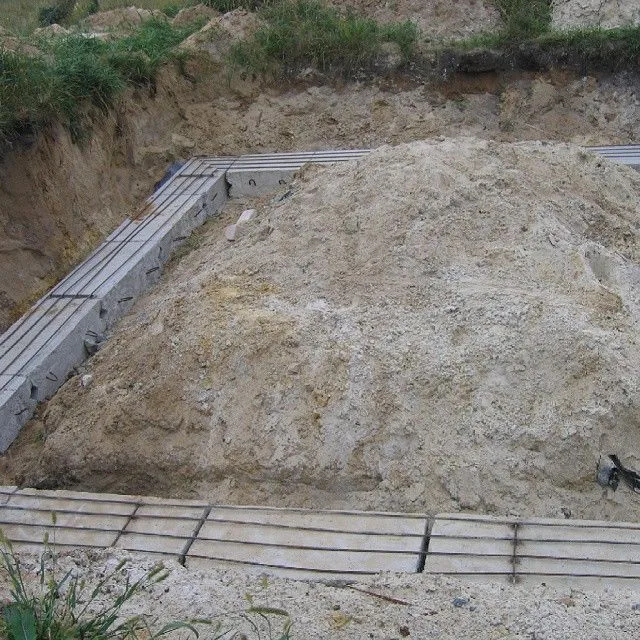

Армирование
Армирование

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Укажите запрашиваемые значения и нажмите «Рассчитать минимальное количество прутьев арматуры»
Расчетная высота ленты (с учетом заглубления и цоколя), метров fundament-dlya-bani-02 Р
Расчетная толщина ленты, метров fundament-dlya-bani-02
Диаметр арматурного прута

Шаг 5. Заливка подушки фундамента. Очень важно залить всю подушку одновременно, как можно быстрее, чтобы не образовывались слои с разной степенью застывания. Это оказывает решающее влияние на прочность конструкции. Поэтому если фундамент довольно большой, то лучше заказать строительный миксер. Но можно быстро залить и самостоятельно, используя бетономешалку. При заливке протыкаем массу прутком и постукиваем киянкой по борту опалубки, чтобы избежать образования воздушных полостей. Верхний край выравниваем по натянутому шнуру. После этого бетон должен застывать 3-4 недели. Прикрываем его плёнкой, а в жаркое время нужно время от времени дополнительно поливать водой, чтобы не пошли трещины.

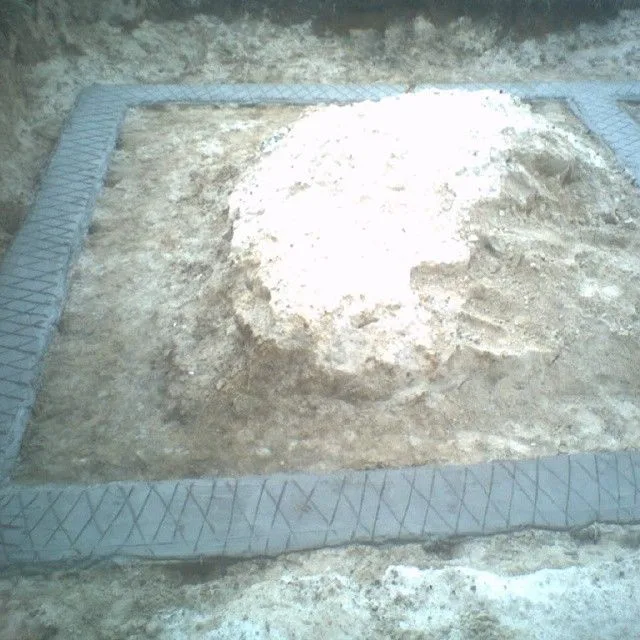

Поверх арматурных прутов залит бетон
Поверх арматурных прутов залит бетон

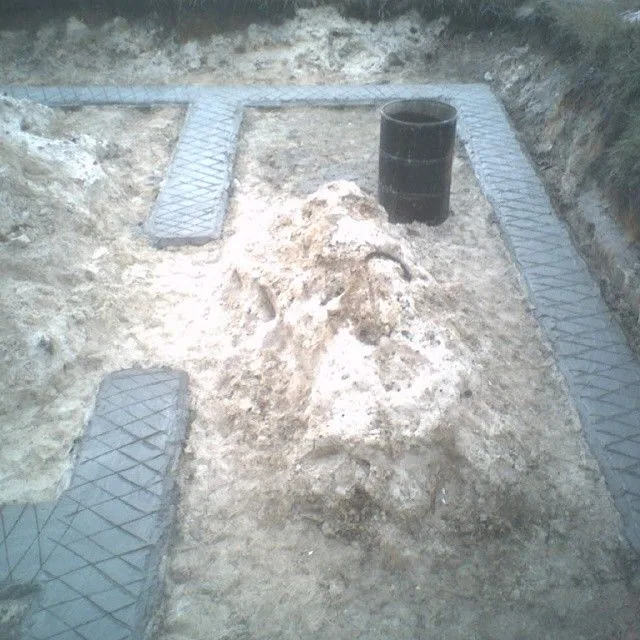

Еще одно фото процесса
Еще одно фото процесса

Шаг 6. Укладка ФБС блоков. После застывания бетона приступаем к монтажу блоков. Для их укладки нужно вызвать погрузчик или кран. На самом деле, это совсем недорогая услуга, зато укладка всего фундамента будет проведена в один день. Для укладки блоков лучше всего использовать раствор бетона марки М100. Перед укладкой каждого блока смазываем раствором верхний край нижнего блока и торец бокового, а по мере укладки блоков краном или погрузчиком, направляем и корректируем, чтобы стенка получалась идеально ровной. Укладку каждого последующего ряда ведём в противоположном направлении. Каждый ряд обязательно проверяем при помощи строительного уровня. После завершения укладки хорошо промазываем раствором все швы снаружи и заравниваем их.

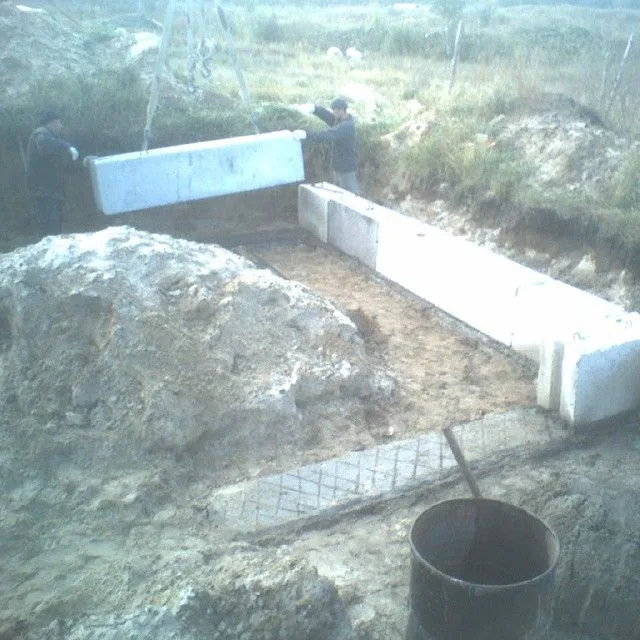

Укладка ФБС блоков
Укладка ФБС блоков

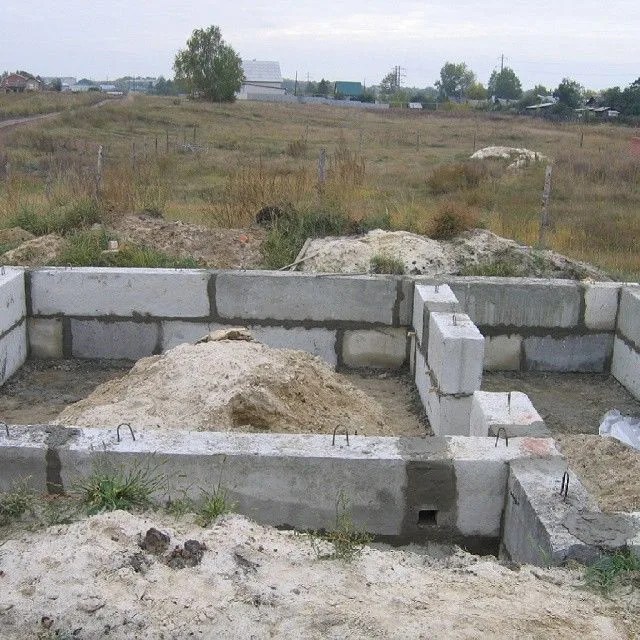

Процесс укладки ФБС блоков
Процесс укладки ФБС блоков

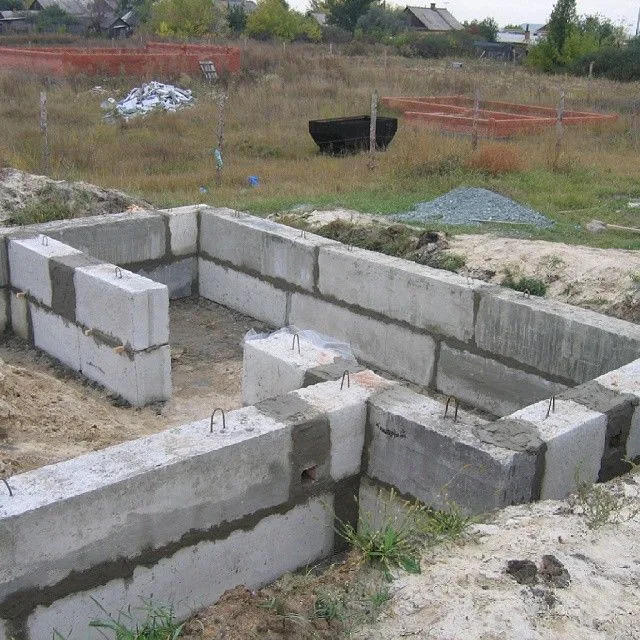

Для работы также использовалась спецтехника
Для работы также использовалась спецтехника

Шаг 7. Устройство гидроизоляции. Блоки ФБС не очень устойчивы к разрушительному воздействию влаги, поэтому при использовании их нужна тщательная гидроизоляция. Не рекомендуется использовать гидроизоляцию из рубероида, так как он через два-три года отслаивается и теряет свои свойства. Наилучший вариант — специальная изолирующая мастика. Её наносим на фундамент в два слоя с некоторым промежутком по времени. Использовать марки гидроизолирующей мастики, которые не требуют нагревания, удобнее, но те, которые плавят перед нанесением, зачастую обеспечивают лучшую гидроизоляцию. Что именно выбрать — решаем на месте. После гидроизолирования проводится обратная засыпка пустот между фундаментом и грунтом. Если грунт стабильный, можно проводить обратную засыпку изъятой ранее почвой, а на пучинистых грунтах засыпка делается из щебня или гравия.

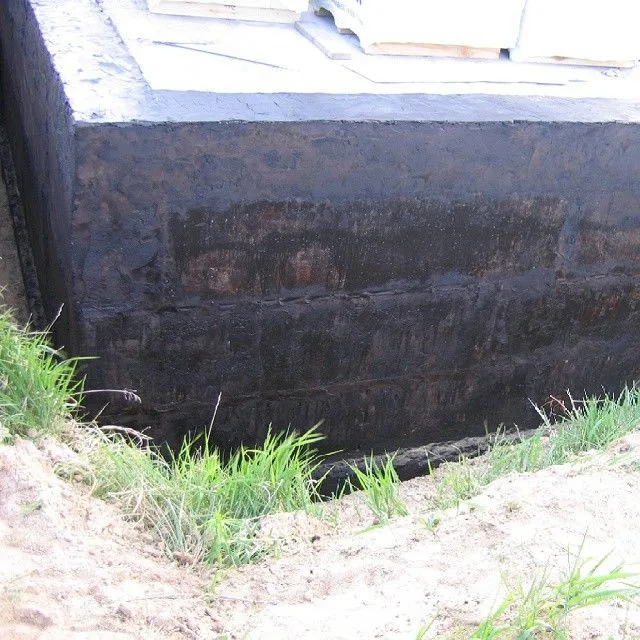

Гидроизоляция фундамента
Гидроизоляция фундамента

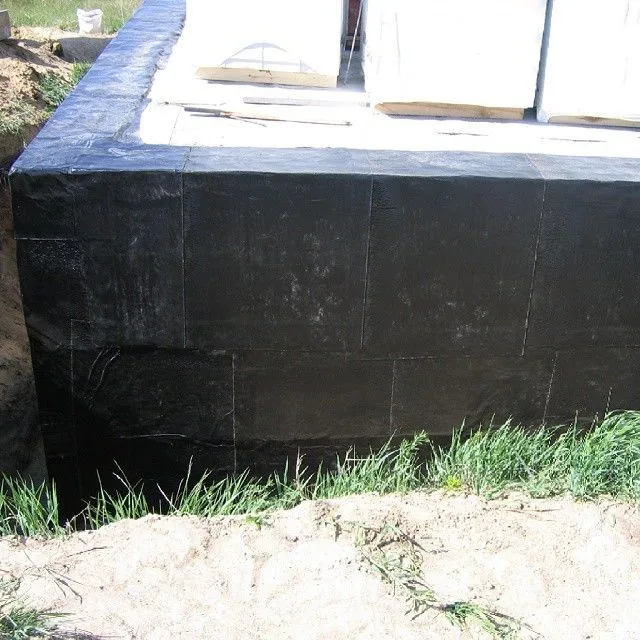

Использовалась специальная мастика
Использовалась специальная мастика

Шаг 8. Изготовление армированного пояса. Изготовление армированного пояса. Армирующий пояс на данном типе фундаментов изготавливают не всегда, но следует знать, что он намного увеличивает прочность конструкции на неустойчивых грунтах. При строительстве армированного пояса самой большой проблемой является настолько точная подгонка досок опалубки к стенке из блоков, чтобы бетонный раствор не протекал между ними. Дополнительное стягивание досок снизу осуществляется посредством проволоки, протянутой поперёк будущего фундамента. Прутки арматуры (диаметром 10-12 мм) связывают в конструкцию в форме цилиндра и помещают внутрь опалубки. Заливка смесью бетона и ведение срока его затвердевания осуществляется аналогично процессу заливки нижней армированной подушки.

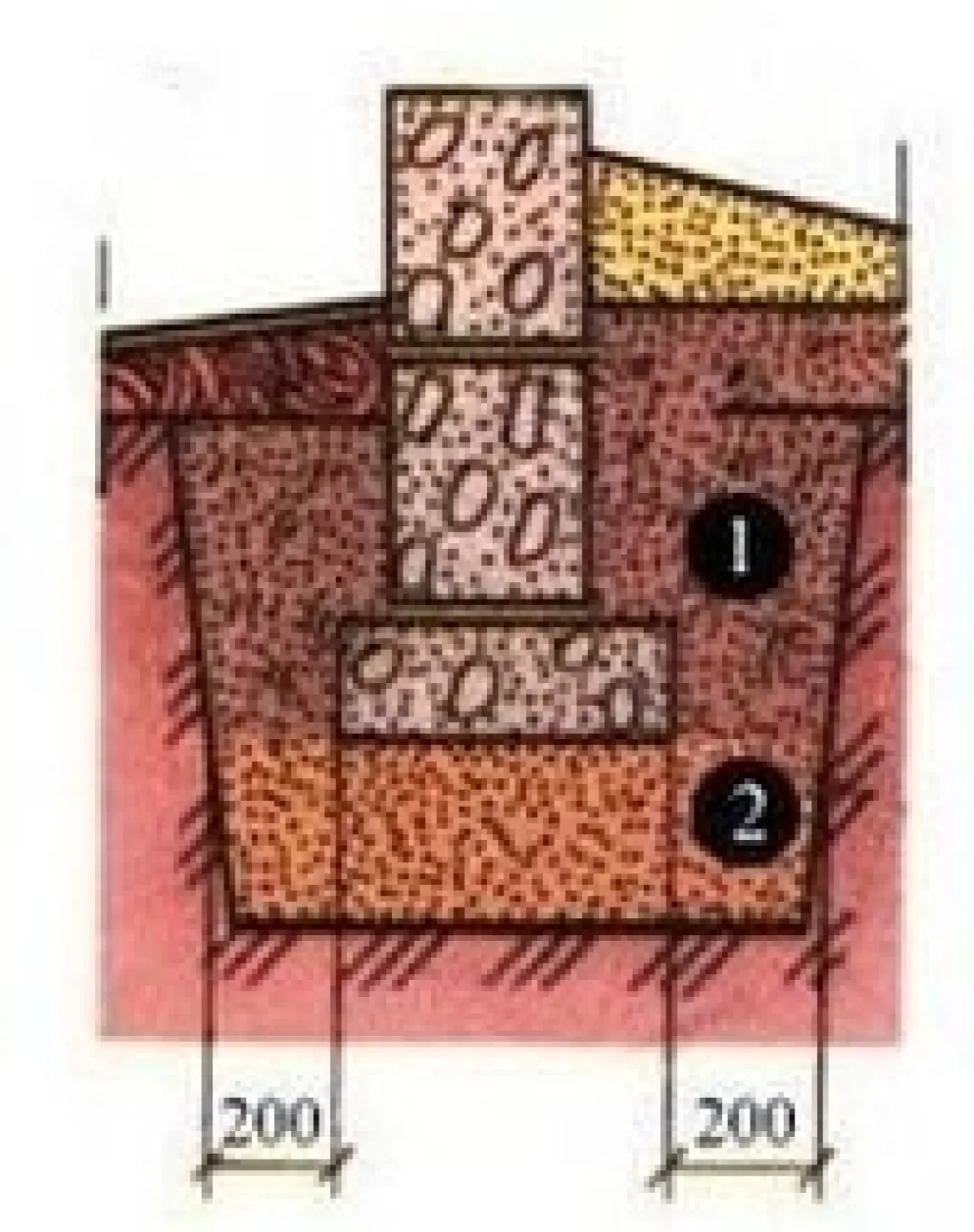

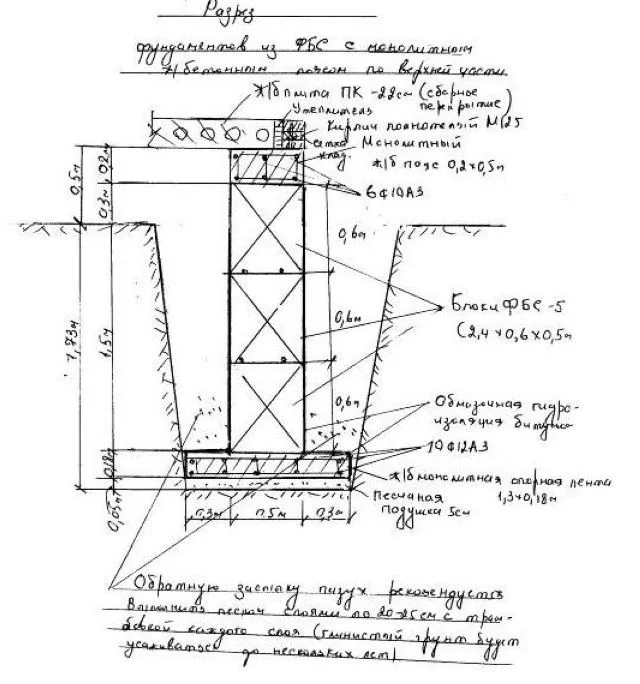

Примечание. Толщина/ширина песчаной засыпки и бетонной подушки существенно зависят от того, какой размер блоков вы выбрали для строительства. Ниже показан ещё один вариант соотношения размеров (измерения даны в миллиметрах).

Поперечный разрез ленточного фундамента из блоков
Поперечный разрез ленточного фундамента из блоков

Как сделать столбчатый фундамент для бани из блоков?

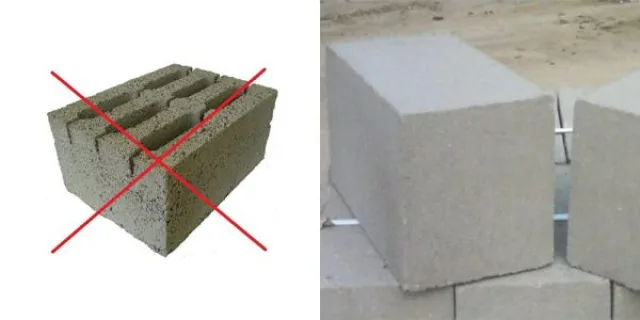

Блоки для столбчатого фундамента
Блоки для столбчатого фундамента

Столбчатый фундамент для такого лёгкого строения, как баня, может подойти даже лучше, чем ленточный. Правда, в этом случае нужно использовать не блоки под маркировкой ФБС, а простые бетонные фундаментные блоки, габаритами 20х40 см или других доступных размеров. Их укладку вполне можно провести своими силами, без привлечения подъёмной строительной техники. Порядок и техника проведения этапов работы остаются такими же, как и при строительстве ленточного фундамента, только блоки, соответственно, выкладываются не в линию, а столбиками, как показано на рисунке. Следует помнить, что столбик должен обязательно состоять из двух блоков — ни в коем случае нельзя выкладывать только одну стопку блоков друг на друга.

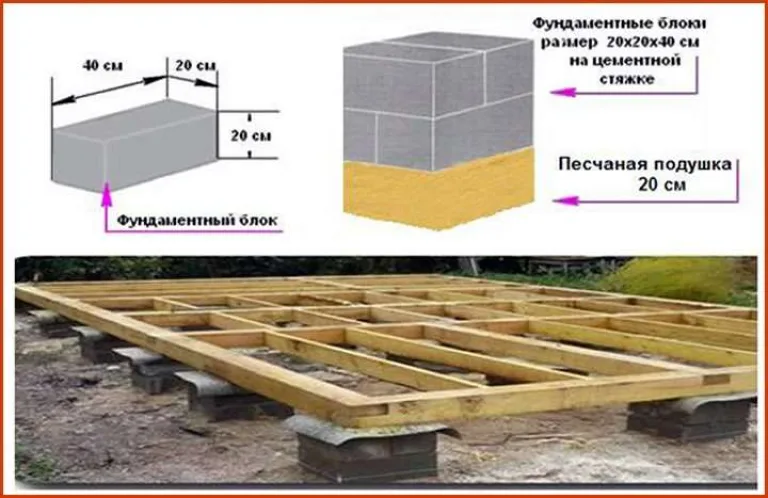

Незаглубленный столбчатый фундамент
Незаглубленный столбчатый фундамент

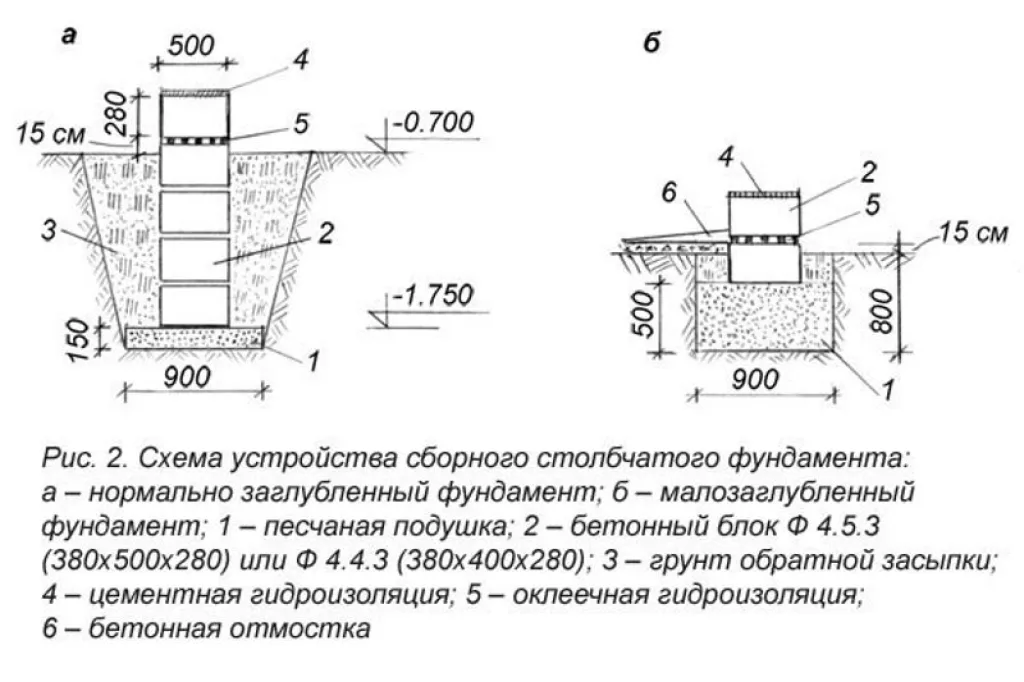

Подробная схема устройства каждого столбика фундамента из блоков
Подробная схема устройства каждого столбика фундамента из блоков

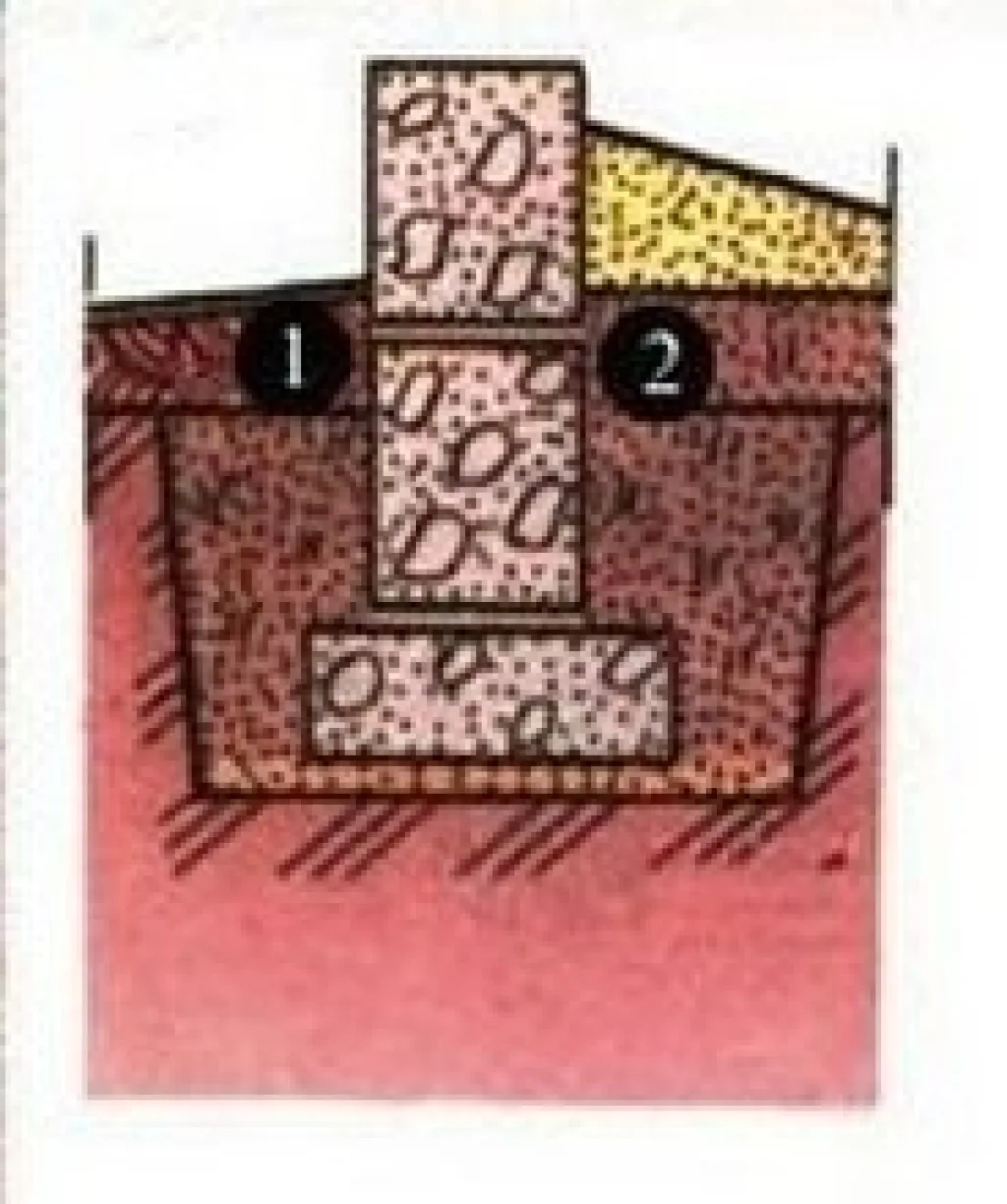

Столбчатый фундамент пригоден как для стабильных, так и для пучинистых грунтов, только схема его устройства немного различается. На прочных каменистых грунтах с наружной стороны фундамента устраивается бетонная отмостка, а с внутренней стороны проводится обратная засыпка изъятым грунтом. На пучинистых неустойчивых грунтах обязательно проводится финишная засыпка гравием или щебнем. Кроме того, в этом случае значительно увеличивается толщина гравийной подушки под фундаментом.

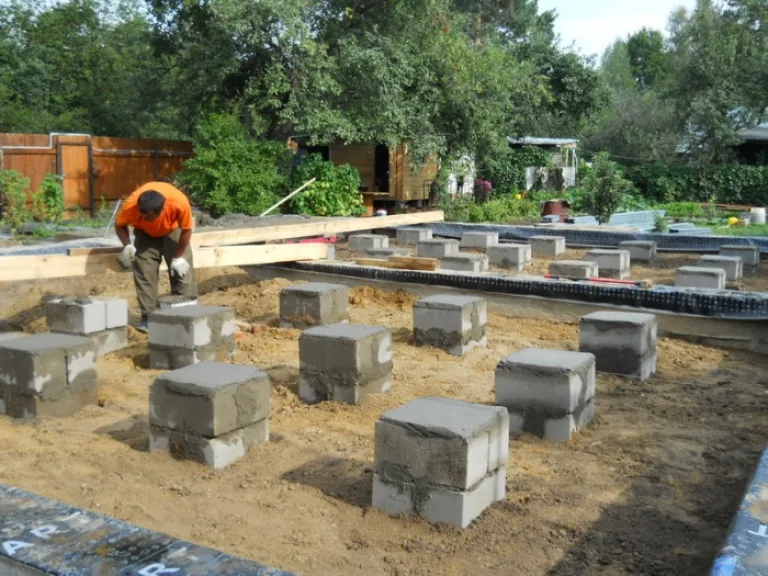

Строительство столбчатого фундамента из блоков
Строительство столбчатого фундамента из блоков

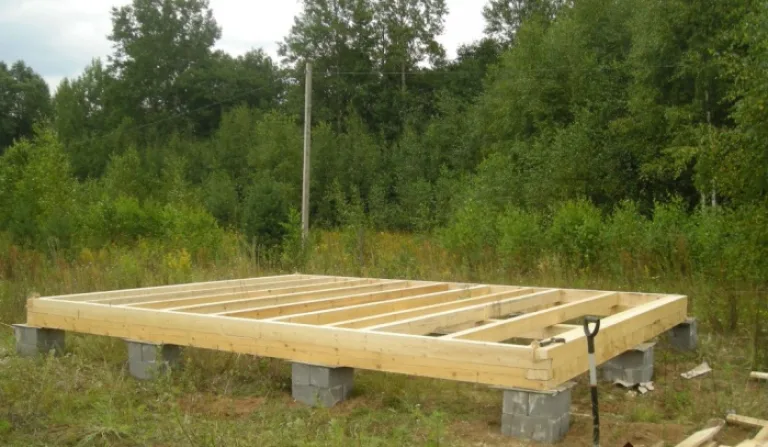

Обвязка из деревянного бруса
Обвязка из деревянного бруса

Для получения дополнительной информации просмотрите видео о строительстве фундаментов из блоков ФБС.

Видео — Строительство фундамента из блоков ФСБ

Видео — Как построить фундамент из блоков ФСБ

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5
  • Роман

    Ответить

    Здравствуйте. Так в статье и не увидел плюсов и минусов фундамента из фбс. Почему заостряю внимание на этом, потому что считаю в этом одни минусы для частного строительства. Плюсов здесь нет вообще. Главный минус высокая стоимость. Стоимость не только самих блоков , но и затраты на их установку. Но предположим вам блоки достались даром. Но вот чем лучше блоки ленточного фундамента? Да ни чем, монолит лучше блоков со швами куда постепенно проникает влага , плесень и грибки, и как следствие разрушение. Поэтому я живя в частном секторе ни разу не видел фундамента из блоков. В большинстве случаев это ленточный фундамент. Якобы плюс быстрой установки, большое заблуждение. Помимо подушки из того же бетона, нужно шпатлевать швы, делать усиленную гидроизоляцию.

  • Зинаида

    Ответить

    Добрый день. А я бы не сказала, что монолит лучше блоков. Потому что, например, в Северо-западе в основном болотистая почва. Да, не болото тоже встречается, но реже. Как правило, все большие садоводства — Пупышево, например, стоят на территории бывших болот. Там каждую весну подвижка грунта. И если у вас дом на ленточном фундаменте — то вы попали. Он будет монолитом недолго, скоро потрескается и потребуется ремонт — дорогой или очень дорогой — это как повезет. А вот если поставить на винтовые сваи (там тоже свои нюансы и весной были случаи, что дом соседский частью висит на сваях, частью в воздухе), а еще лучше — на шпалы, то проблем никаких. Шпалы дешевы, долговечны и менять их можно когда угодно, вооружившись только парой домкратов.
