Несмотря на то, что строение, основным предназначением которого является принятие гигиенических процедур, обычно не отличается такой же габаритностью и массивностью, как жилые здания, оно тоже должно быть установлено на надежном основании. Его характеристики необходимо рассчитать еще на этапе проектирования постройки. Глубина фундамента под баню зависит от множества факторов.

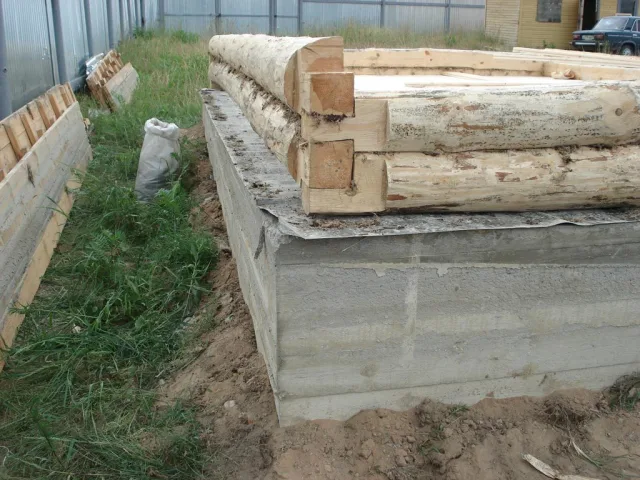

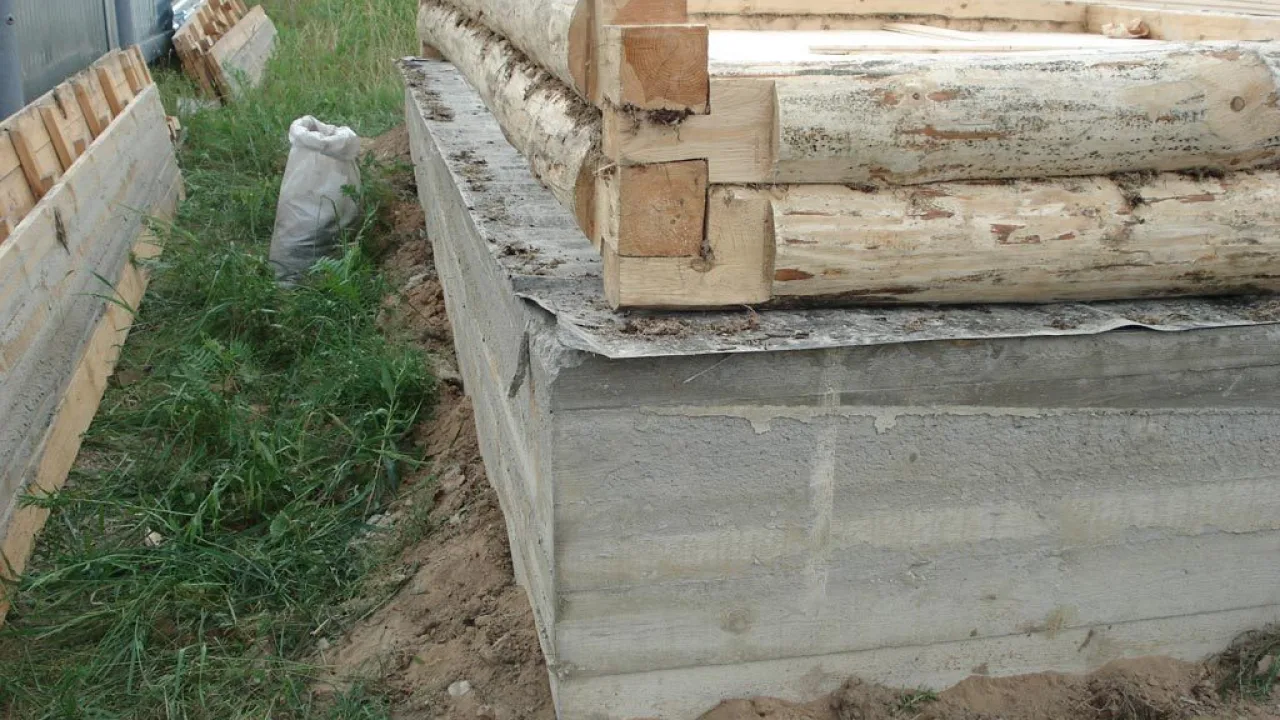

Глубина фундамента под баню
Глубина фундамента под баню

Как выбрать тип и определить параметры фундамента

Правильное устройство фундамента под баню относится к наиболее ответственным этапам строительства этого сооружения. От этого во многом зависит долговечность возводимого объекта. При проектировании конструкции важно правильно рассчитать высоту основания (части, возвышающейся над поверхностью земли) и глубину залегания фундамента (части, расположенной в почве). При этом приходится оценивать ряд нюансов.

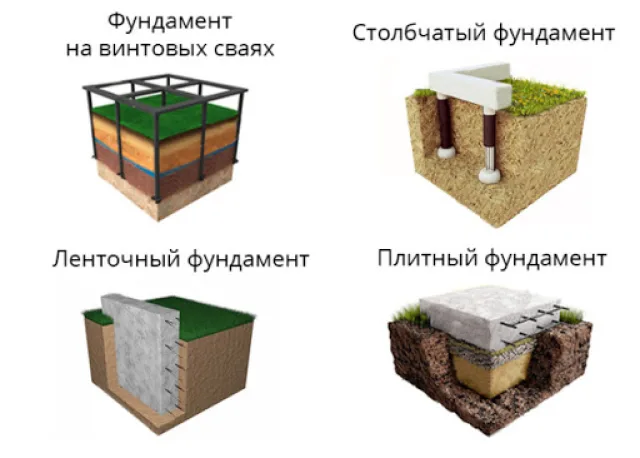

Фундаменты бывают разных типов
Фундаменты бывают разных типов

Особенности грунта

Инженерно-геологические изыскания, заключающиеся в бурении, отборе образцов почвы, грунтовых вод (на глубине 3,5…5 м) и их оценки, помогают определить свойства участка, на котором планируется проведение строительных работ. Что входит в исследование?

  1. Определение типа грунта, его механических свойств, возможности изменения характеристик из-за тектонических воздействий.
  2. Анализ уровня грунтовых вод.
  3. Оценка глубины промерзания почвы.

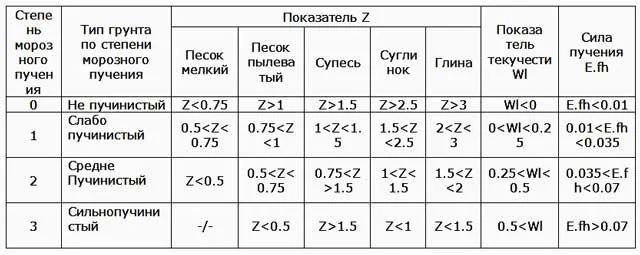

Как определить тип грунта
Как определить тип грунта

На основании полученных данных осуществляется расчет фундамента, грамотность проведения которого позволяет устроить прочное и надежное основание и избежать его деформаций в процессе эксплуатации постройки.

Цены на плотномер почвы

плотномер почвы

Как тип грунта влияет на глубину фундамента?

  1. Мелкодисперсный песчаный грунт подвержен пучению и расширению при замерзании, так как в его толще остается большое количество воды. Этих сил достаточно для разрушительного воздействия на основание. Также необходимо принимать во внимание большую усадку конструкций, установленных на грунте этого типа. В связи с этими проблемами глубина залегания фундамента должна быть не менее 0.7…1 м. Если все-таки проектируется мелкозаглубленный ленточный фундамент, форма его сечения должна представлять собой трапецию, расширяющуюся к подошве. В таком случае удается добиться равномерного распределения нагрузки.

    Мелкодисперсный песчаный грунт
    Мелкодисперсный песчаный грунт
  2. Песок крупной фракции характеризуется неплохой несущей способностью. Благодаря тому, что влага не задерживается в этом грунте, не приходится переживать из-за возможного его пучения. Усадка крупнодисперсной песчаной почвы также не настолько значительна, как в предыдущем варианте. Для строительства бани можно выбирать любой вид фундамента: оптимальными считаются ленточный или столбчатый, причем нет необходимости заглублять его на уровень промерзания почвы. Глубина залегания мелкозаглубленного ленточного основания: 0,2…0.5 м. Столбы из блоков или кирпича устанавливаются в траншеи глубиной 0,4 м на гравийную подушку.
  3. Глинистый грунт относится к наиболее проблемному типу. Он отличается подвижностью, способностью удерживать влагу и увеличиваться в объеме при замерзании. В результате фундамент может деформироваться и растрескиваться. При проектировании основания необходимо учитывать уровень промерзания почвы. Заглубление фундамента ниже этой отметки минимизирует нагрузки на конструкцию. При этом рекомендуется прокладывать дренажную систему, отводящую воду.

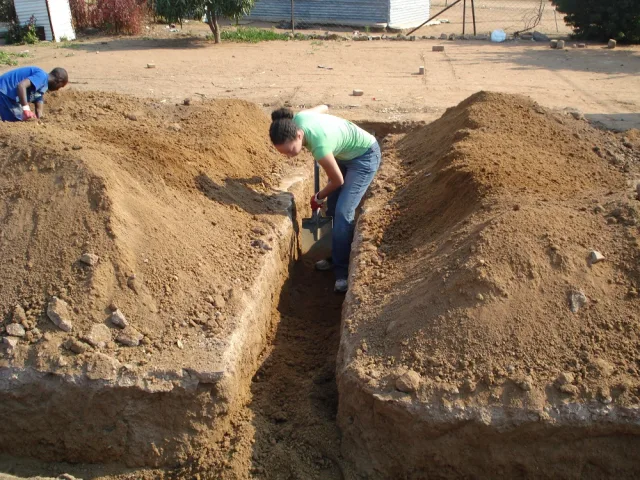

    Рытье траншеи под фундамент
    Рытье траншеи под фундамент
  4. На скальный грунтах, характеризующихся отличной несущей способностью, отсутствием пучения и минимальной усадкой, можно устанавливать мелкозаглубленную ленту или столбы, а также поверхностные фундаменты.

Тип фундамента

Глубина залегания основания определяется и его конструктивом.

Столбы

Для устройства основания используются опоры, которые устанавливаются по периметру здания с частотой 1,5…2,5 м. Обязательно следует размещать столбы в углах здания, а также в точках пересечения стен. Использование готовых изделий позволяет снизить трудозатраты и расходы, а также значительно повысить скорость строительства. Столбчатый фундамент отличается универсальностью.

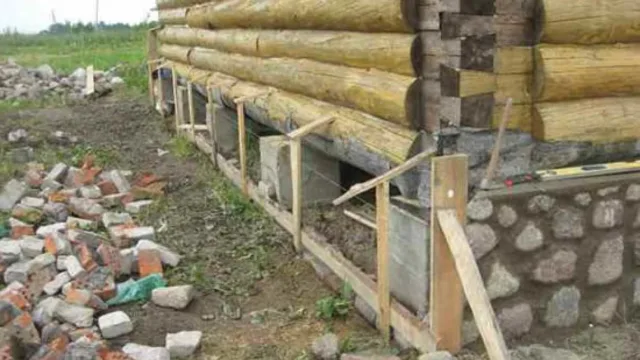

Столбчатый фундамент
Столбчатый фундамент

Однако такой тип конструкции не подходит для массивных строений. К тому же устройство подвала в данном случае достаточно затруднительно. Столбчатый фундамент может быть выполнен из бетонных, каменных, кирпичных или прочных деревянных элементов. Сверху монтируется железобетонный или брусовой ростверк. Степень заглубления зависит от веса строения и типа грунта и может составлять 0,4…1,5 м.

Калькулятор расчета нагрузки на свайный или столбчатый фундамент

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «Рассчитать суммарную нагрузку на свайный фундамент»
flat11
СТЕНЫ ДОМА
Площадь стен указывается суммарно, при желании - можно с вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию - 0)

Стены, тип №1
Материал стен
Площадь стен, м²

Стены, тип №2
Материал стен
Площадь стен, м²
перееее
ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию - 0)

Перекрытие, тип №1 (межэтажное)
Тип перекрытия
Площадь перекрытия, м²

Перекрытие, тип №2 (чердачное)
Тип перекрытия
Площадь перекрытия, м²
slide3иир
СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов
Общая площадь кровли, м²
Тип кровли
Укажите зону, в соответствии с картой-схемой рас11ччч
Угол уклона скатов кровли
content_1336
РОСТВЕРК
Если для обвязки свай используется деревянный брус, то его можно просто учесть в площади стены - большой ошибки не будет.
Ростверк из металлопроката или железобетона лучше принять в расчет дополнительно
Учитывать в расчете ростверк?

Сваи

При возведении построек на слабых подвижных почвах, где грунтовые воды расположены достаточно высоко, одним из лучших вариантов является установка свай. Они могут производиться из бетона, металла или дерева и отличаться способом погружения. Устанавливаются забивные, винтовые или буронабивные конструкции, поверх которых сооружается ростверк (чаще всего из швеллера или бетона).

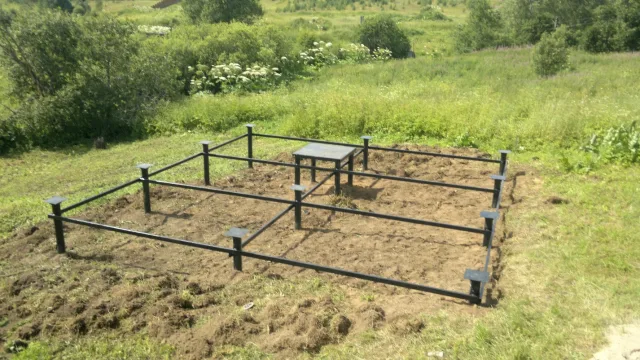

Свайный фундамент
Свайный фундамент

Свайный фундамент отличается экономичностью, долговечностью и высокой скоростью проведения работ. Глубина установки свай определяется индивидуально. Они могут быть заглублены от 1,5 до 5 метров. В любом случае этот показатель превышает уровень расположения грунтовых вод.

Калькулятор расчета несущей способности винтовых свай


Укажите запрашиваемые значения и нажмите «Рассчитать несущую способность винтовой сваи»
Типоразмер сваи
Тип преобладающего грунта на предполагаемой глубине расположения винтовой части свай svainovint22
Качество грунтов определено: 5e84d0332

Цены на сваи винтовые

сваи винтовые

Лента

Этот тип основания относится к наиболее популярным.

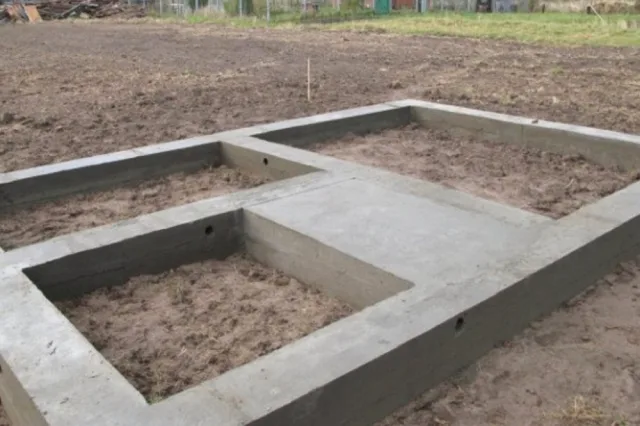

Ленточный фундамент
Ленточный фундамент

Фундамент должен быть установлен на утрамбованной гравийно-песчаной подушке, поверх которой заливается монолитная лента из железобетона. Глубина расположения конструкции зависит от качества грунта.

Таблица. Характеристики мелкозаглубленного ленточного фундамента.

ПараметрСильнопучинистый грунтСреднепучинистый грунтСлабопучинистый грунт
Толщина подушки, см402010
Глубина траншеи, см705040

Несмотря на отличные эксплуатационные характеристики ленточных конструкций, их строительство отнимает много сил и времени. К тому же сроки возведения бани значительно увеличиваются, так как железобетонному фундаменту нужно время для набора прочности (примерно 4 недели).

Калькулятор расчета необходимого количества арматуры для ленточного фундамента


Укажите запрашиваемые значения и нажмите «Показать варианты расхода арматуры»
Длина фундаментной ленты (периметр дома и, если есть, внутренние перемычки), метров raschetfundamenta
Расчетное число продольных прутьев армирования

Монолитная плита

Основание этого типа достаточно хорошо распределяет нагрузки при неравномерном смещении грунта. Это минимизирует деформирование самого фундамента и исключает проседание строения. Заливается плита на песчаную подушку. Чтобы обеспечить надежность конструкции, используется также двойная сетка армирования. Для установки бань монолитный фундамент используется не так часто, так как он предназначен для высоких нагрузок и отличается высокой стоимостью.

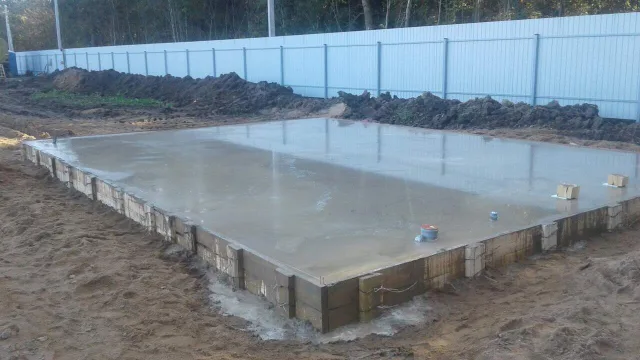

Монолитная плита
Монолитная плита

Плиты, как правило, заглубляются на 0,2…0,5 м при их монтаже на малопучинистых почвах. Если баня будет стоять на глинистом грунте, понадобится более глубокое основание (около 0,75 м). Сильно заглубляется плитный фундамент обычно в том случае, если планируется устройство подвала. Также на общую толщину плиты влияет масса строения и несущая способность грунта (чем она меньше, тем больше высота и глубина конструкции).

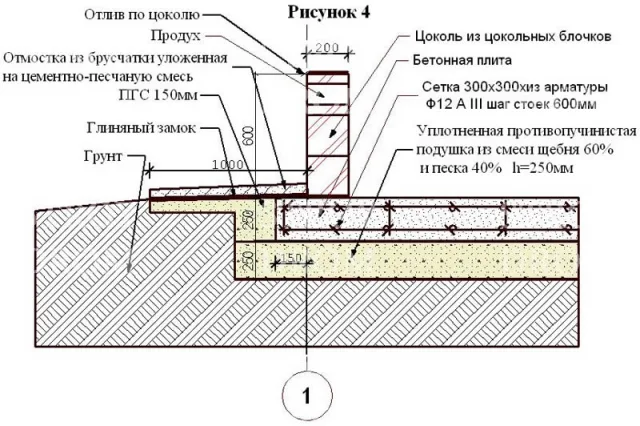

Устройство плитного фундамента
Устройство плитного фундамента

Кроме перечисленных взаимосвязанных друг с другом аспектов, оказывающих влияние на глубину фундамента, при его проектировании также необходимо учитывать следующее.

  1. Массивность сооружения, что определяется его габаритами и материалом, из которого оно возводится. Например, для установки каменной постройки, понадобится основание глубиной 1…1,5 м. Баня из газобетона или пенобетона может быть возведена на фундаменте, имеющем глубину 0,4…0,5 м.
  2. Предполагаемый срок эксплуатации бани.
  3. Конструктивные и эксплуатационные особенности постройки: наличие в здании отопления и необходимость в сооружении подвала.

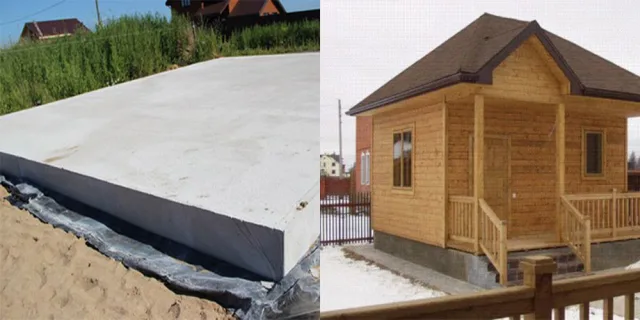

Плитный фундамент под баню
Плитный фундамент под баню

Чаще всего для строительства фундамента используется железобетон. Важно обеспечить его грамотную гидроизоляцию, что во многом определяет долговечность конструкции.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты


Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»
Тип грунта на участке затройки прооо
Общая площадь рассчитываемой плиты фундамента, м² пример-плитного-фундамента11
flat11
СТЕНЫ ДОМА
Площадь стен указывается суммарно, за вычетом оконных и дверных проемов.
(Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию - 0)

Стены, тип №1
Материал стен
Площадь стен, м²

Стены, тип №2
Материал стен
Площадь стен, м²
перееее
ПЕРЕКРЫТИЯ
Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади
(Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию - 0)

Перекрытие, тип №1 (межэтажное)
Тип перекрытия
Площадь перекрытия, м²

Перекрытие, тип №2 (чердачное)
Тип перекрытия
Площадь перекрытия, м²
slide3иир
СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ
При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой.
Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов
Общая площадь кровли, м²
Тип кровли
Зона по уровню снеговой нагрузки (по карте-схеме) рас11ччч
Угол уклона скатов кровли

Видео — Фундамент под баню. Дешевая баня своими руками

Лучшие материалы для гидроизоляции фундамента под баню

Сегодня применяется обмазочная, проникающая и рулонная изоляция. Как правило, на фундаменты сверху укладывается рулонный материал, а его стены обрабатываются обмазочными составами.

ТОП-5 материалов для гидроизоляции фундамента

Фото Название Рейтинг Цена
#1 Ceresit CR 166 ⭐ 4.95 / 5

1 - голос

Узнать цену
#2 BASF MasterSeal ⭐ 4.9 / 5 Узнать цену
#3 Гидроласт ⭐ 4.85 / 5 Узнать цену
#4 Битумаст ⭐ 4.8 / 5

1 - голос

Узнать цену
#5 Технониколь ⭐ 4.75 / 5 Узнать цену

Какой материал для гидроизоляции фундамента бани вы выберете или посоветуете?

Принять участие в опросе

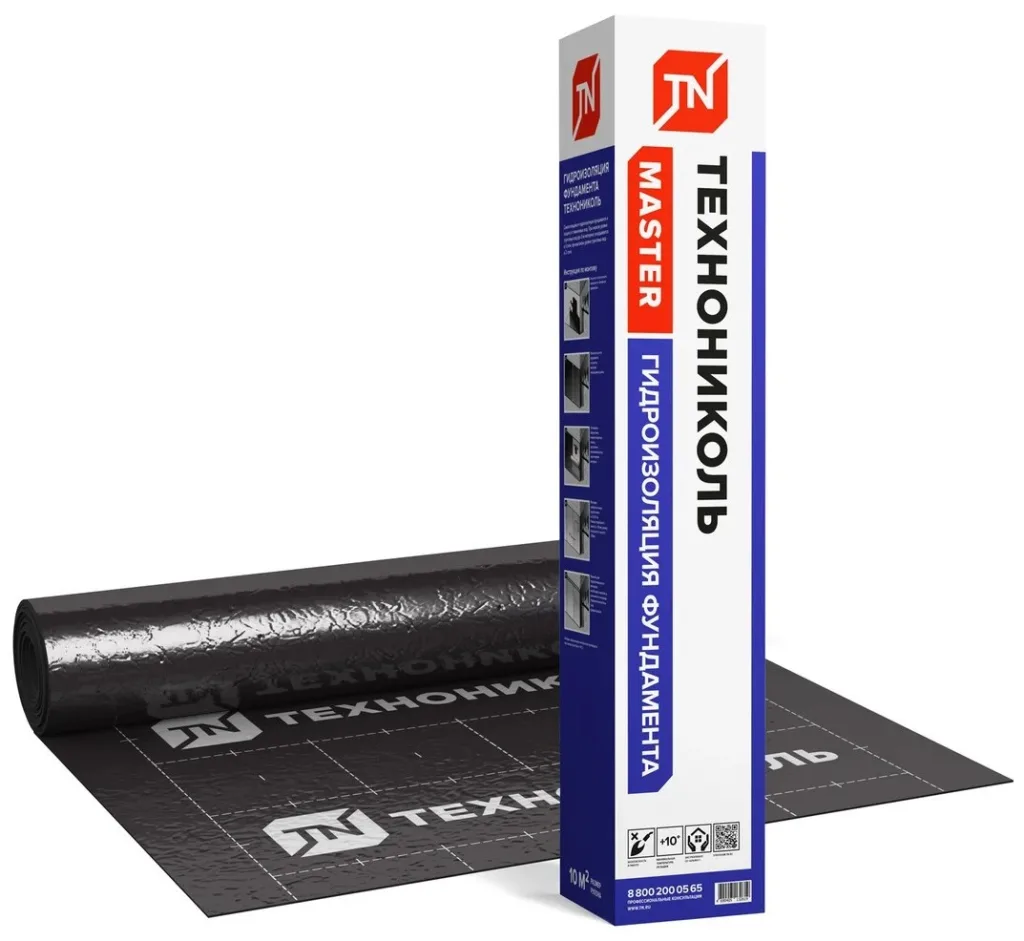

№5. Технониколь

Рулонная изоляция, представляющая собой трехслойную мембрану, применяется для защиты от воды фундаментов, глубина которых не превышает 3 м. Материал наносится на основание, предварительно обработанное битумным праймером.

Технониколь
Технониколь

Плюсы

  • долговечность;
  • отличные эксплуатационные характеристики;
  • наличие самоклеящегося слоя.

Минусы

  • необходимость предварительной обработки поверхности грунтовкой.

Цены на гидроизоляцию фундамента Технониколь

гидроизоляция фундамента технониколь

№4. Битумаст

Продукт отечественного производства, предназначенный для обработки дерева, металла и бетона, производится из измельченной резины, изоляционного битума и растворителя. Он используется для внешних работ. Расход гидроизоляции: 0.5 л/1 м2.

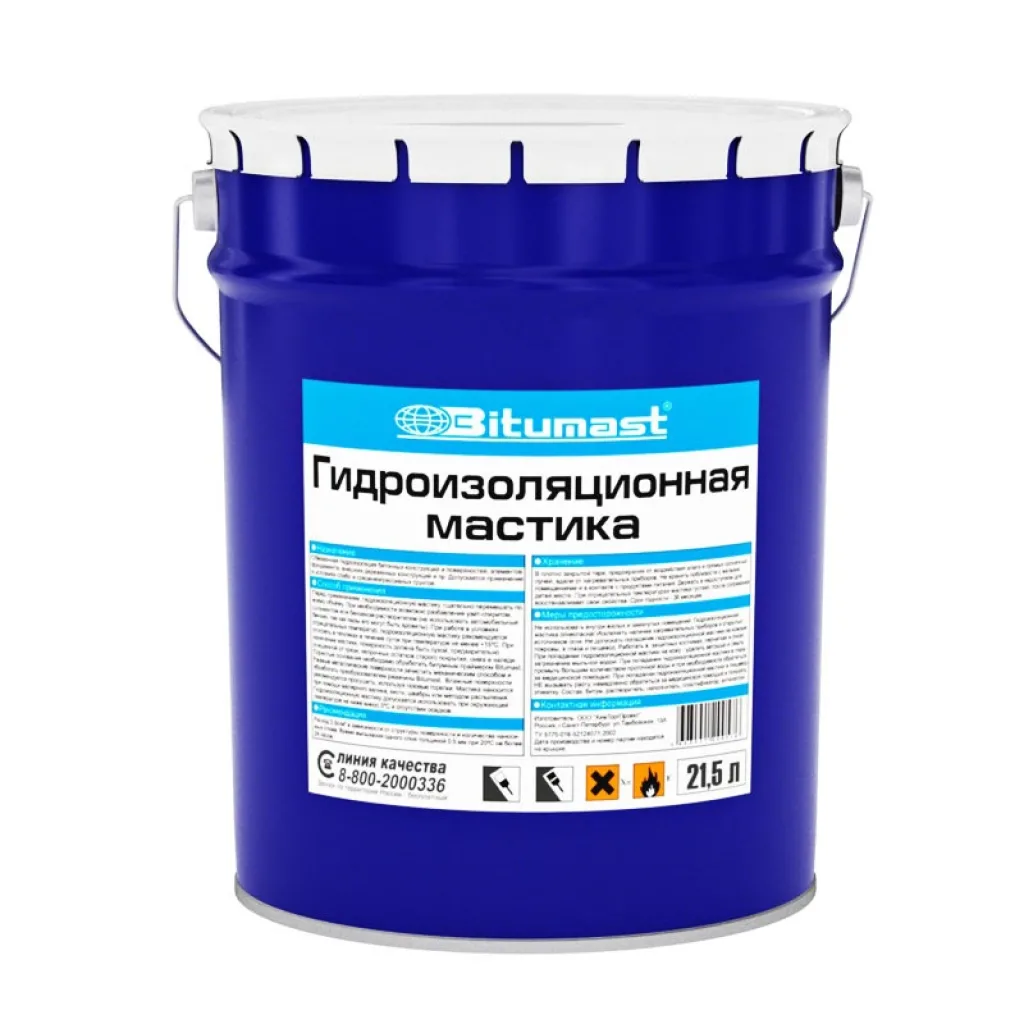

Битумаст
Битумаст

Плюсы

  • хорошая стойкость к влаге;
  • антисептические свойства;
  • демократичная стоимость.

Минусы

  • нельзя применять при внутренней отделке.

Цены на мастики Bitumast

мастика гидроизоляционная bitumast

№3. Гидроласт С

Смесь, произведенная из цемента и полимерных компонентов, после разведения водой в нужных пропорциях наносится на бетонную поверхность тонким слоем (до 2 мм) и образует эластичное, стойкое к воде покрытие.

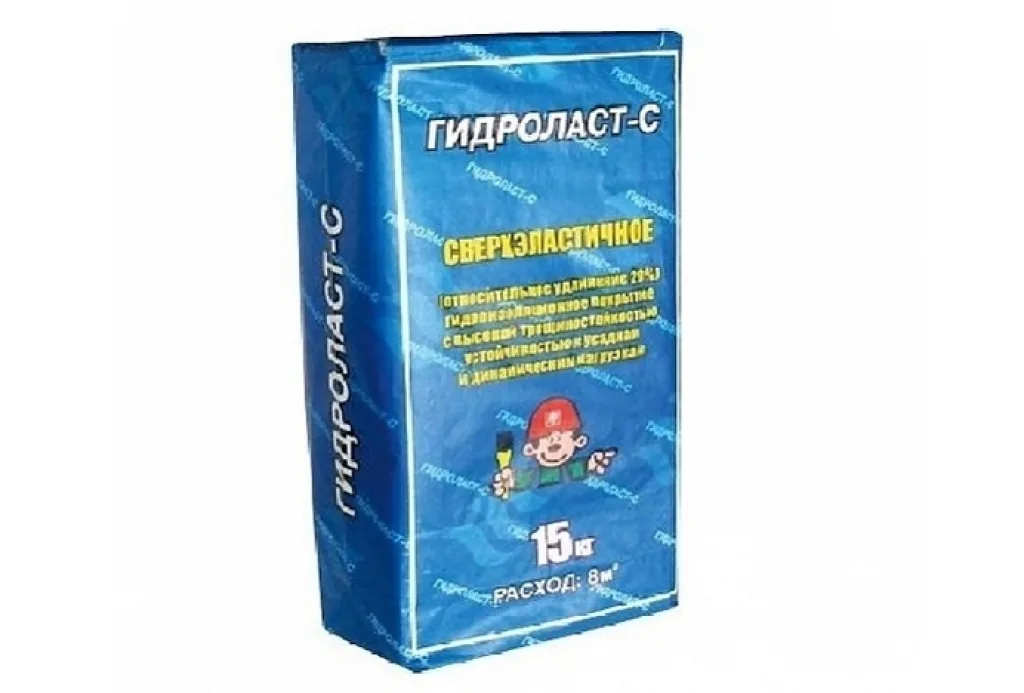

Гидроласт С
Гидроласт С

Плюсы

  • бюджетность;
  • хорошее сцепление с материалами;
  • универсальное применение.

Минусы

  • повышенный расход.

№2. BASF MasterSeal

Проникающий состав, произведенный по немецкой технологии на основе цемента с использованием наполнителей и органических добавок, обеспечивает надежную защиту обрабатываемых конструкций от влаги. Его можно использовать для гидроизоляции не только фундаментов, но и бассейнов.

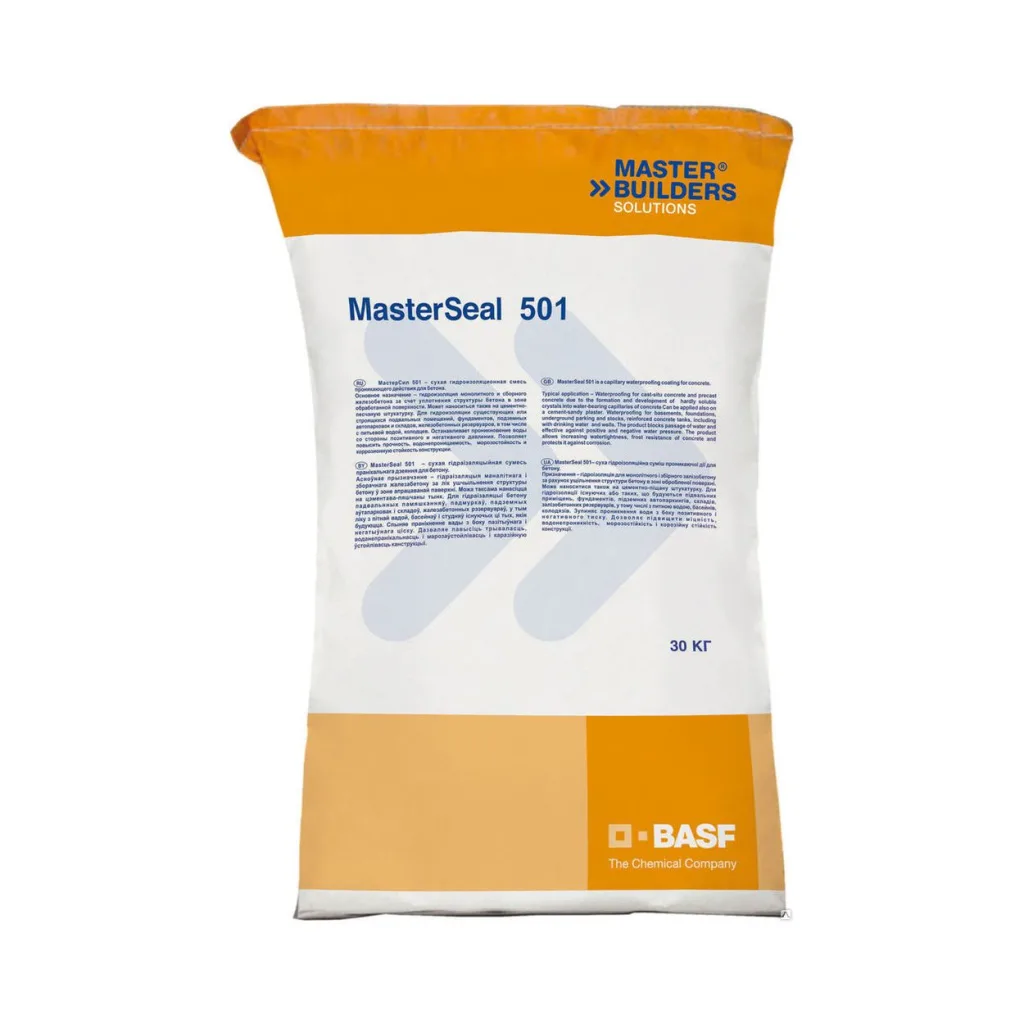

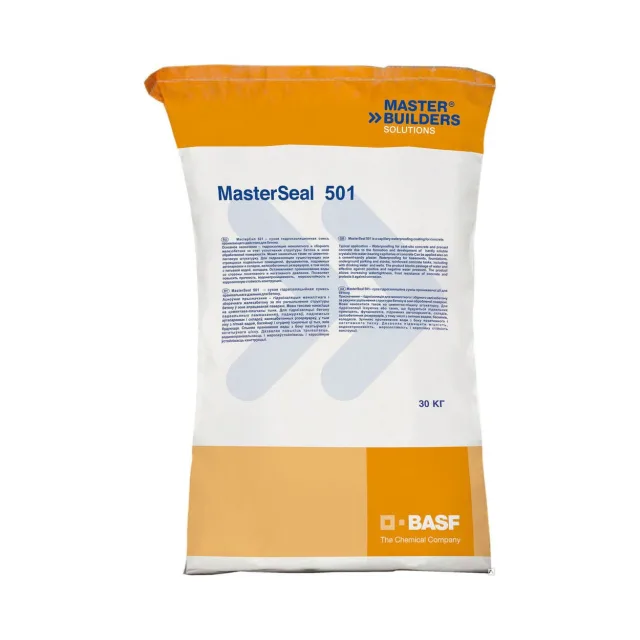

BASF MasterSeal
BASF MasterSeal

Плюсы

  • универсальность;
  • экологичность;
  • отличная защита от влаги.

Минусы

  • смесь для работы довольно сложно готовить.

Цены на BASF MasterSeal

BASF MasterSeal

№1. Ceresit CR 166

Двухкомпонентный состав (на основе цемента и полимеров) эффективно защищает бетонные конструкции от влаги. Его можно использовать и для обработки оснований внутри помещения.

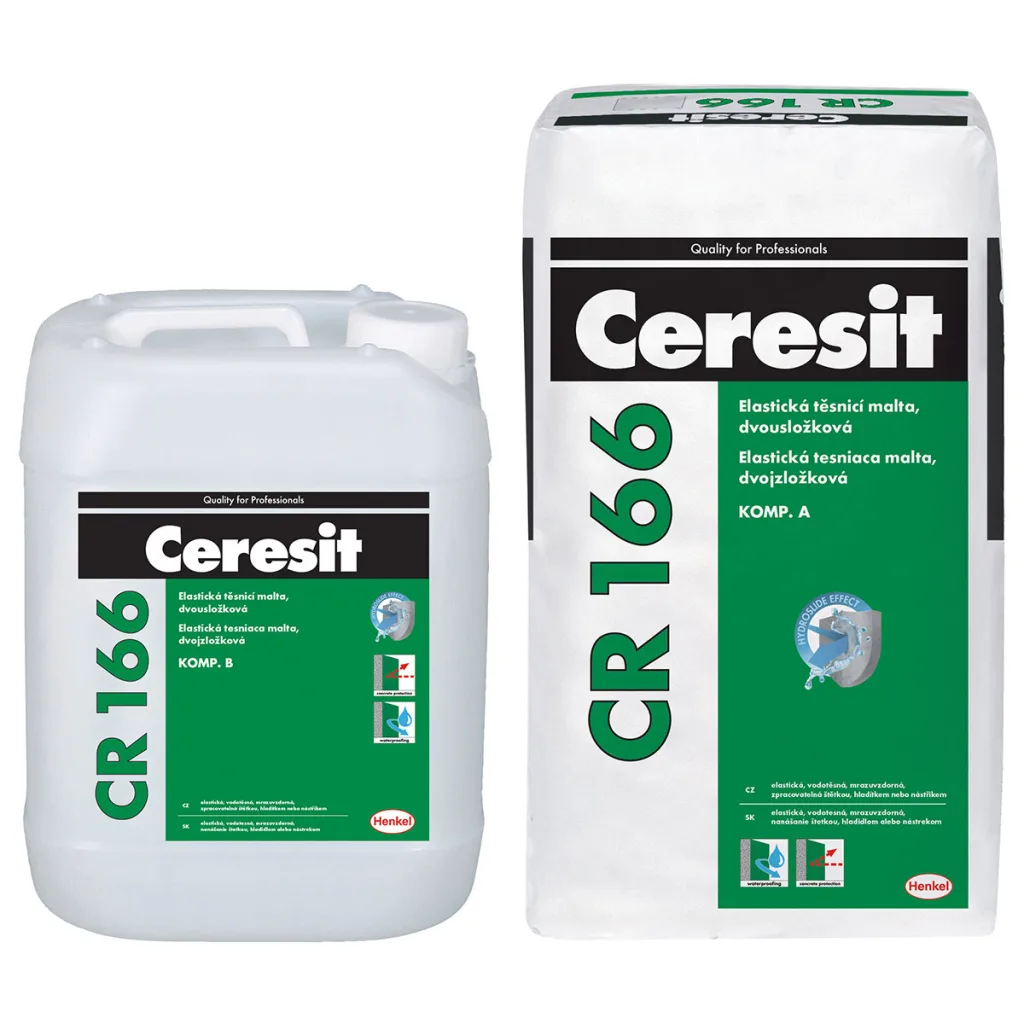

Ceresit CR 166
Ceresit CR 166

Плюсы

  • экологическая безопасность;
  • легкость нанесения;
  • бюджетная стоимость.

Минусы

  • необходимость смешивания компонентов.

Цены на Ceresit CR 166

Ceresit CR 166
Виды и характеристика фундаментных битумных мастик
Виды и характеристика фундаментных битумных мастик

Как построить ленточный фундамент под баню

Необходимо установить мелкозаглубленный фундамент для бани размером 4 х 3,6 м. Ширина ленты — 30 см. Если есть подъездные пути, для проведения работ можно задействовать технику: для расчистки территории, рытья котлована, подачи готового раствора. В противном случае придется использовать подручные средства и ручной труд.

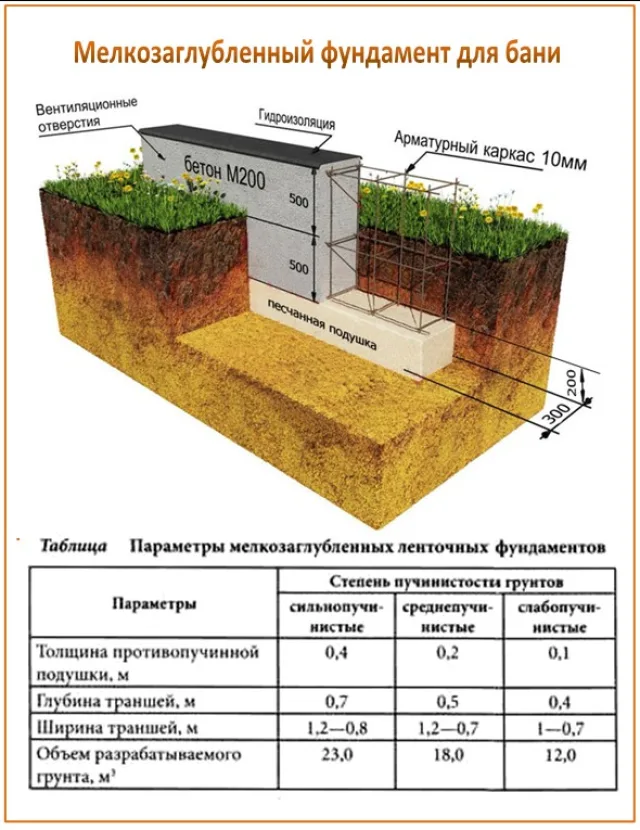

Мелкозаглубленный фундамент для бани
Мелкозаглубленный фундамент для бани

Важно! Если в бане будет установлена массивная печь, необходимо одновременно с фундаментом строения залить и основание под каменку.

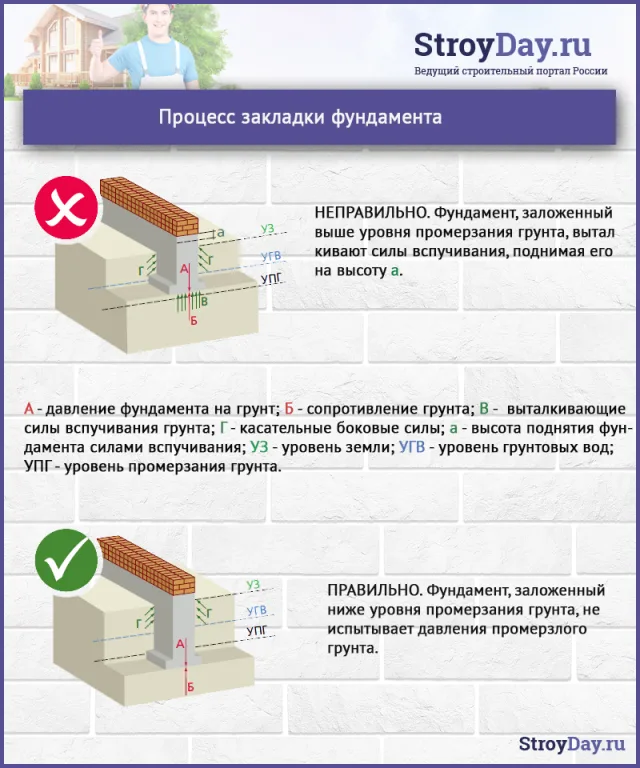

Процесс закладки фундамента
Процесс закладки фундамента

Для проведения работ понадобятся: цемент, песок и гравий для производства бетона и устройства подушки, арматурные стержни диаметром 10 мм, проволока для их связывания диаметром 1 мм, материал для обрешетки (доски, фанера или металлические листы), крепеж для ее соединения, шнур и бруски для разметки, полиэтилен для отделки опалубки и защиты готового фундамента.

Необходимые инструменты и приспособления: бетономешалка (или большая емкость), трамбовочный агрегат, лопаты, уровень, болгарка, шуруповерт, рулетка, ведро, пила любого типа, мастерок, степлер, глубинный вибратор.

Цены на арматуру 10 мм

арматура 10 мм

Калькулятор расчета количества раствора для ленточного фундамента

Перейти к расчётам


Укажите запрашиваемые значения и нажмите «Рассчитать количество бетона М300»
Общая длина фундаментной ленты, метров raschetfundamenta
Расчетная толщина фундаментной ленты. метров Рисунок2
Общая высота ленты (с учетом заглубленного и цокольного участков), метров Рисунок3

Перед началом работ необходимо сделать проект, в котором будут отражены параметры будущей конструкции, а также произведен полный расчет необходимых материалов.

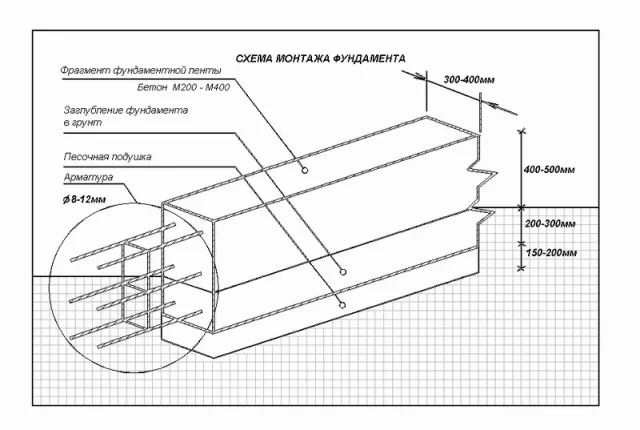

Схема монтажа фундамента
Схема монтажа фундамента

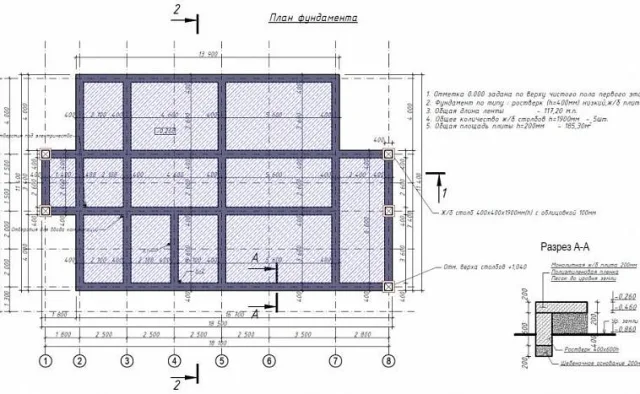

Пример плана фундамента
Пример плана фундамента

Шаг 1. Участок под строительство расчищается от насаждений и мусора.

Шаг 2. Осуществляется разметка будущего сооружения.

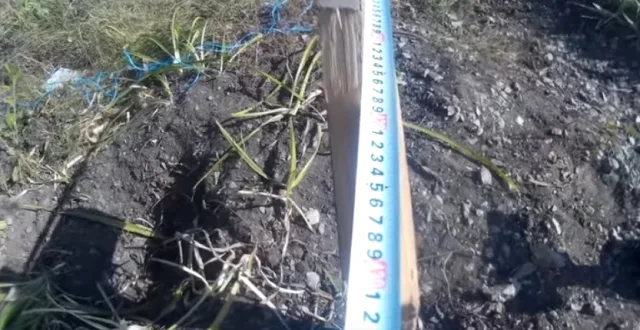

Выполняется разметка
Выполняется разметка

Для этого в землю вкапываются колышки, между которыми протягивается шнур или леска. Для проверки геометрии можно измерить обе диагонали получившегося прямоугольника. Они должны быть одинаковыми.

Важно! Следует отметить, что при планировке нужно учитывать действующие нормативы по размещению бани. Согласно им строение не может находиться ближе 1 м от территории соседей. Также необходимо соблюдать расстояния от деревянных зданий (от 15 м) и жилого дома (не менее 8 м).

Шаг 3.  Для монтажа основания необходимо сделать котлован. Его ширина — 40 см (нужно учитывать установку опалубки и подпорок). Глубина ленточного фундамента — 40 см. Дно траншеи трамбуется.

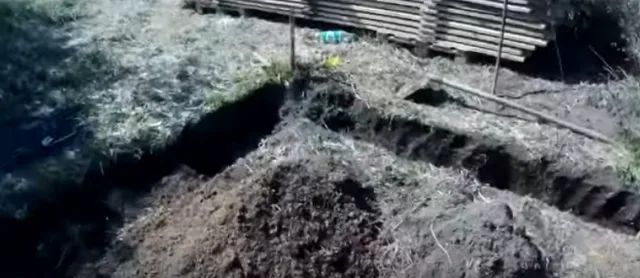

Далее нужно вырыть траншею
Далее нужно вырыть траншею

Обычно в качестве подушки под фундамент используется прослойка из песка (10…30 см) и гравия средней фракции (10… 20 см), которые тщательно утрамбовываются (песок при этом смачивается). Однако в данном случае такая подсыпка не проводится, так как фундамент будет стоять на скальном грунте.

Шаг 4. По периметру фундамента проводится установка опалубки. Ее можно смонтировать из обрезной доски, сбитой в щиты. С внешней стороны и внутри следует установить распорки, которые смогут выдерживать раствор и не давать разойтись опалубке. Доски должны быть расположены встык, что не даст бетону просочиться. Внутренние распорки по мере заливки раствором необходимо будет удалять.

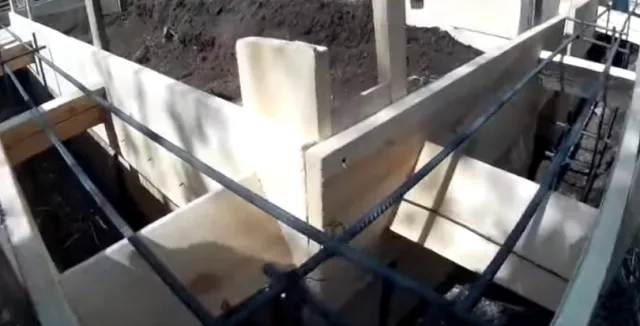

Сооружение опалубки
Сооружение опалубки

Лучше всего в качестве опалубки использовать ламинированную фанеру. Чтобы раствор не просачивался через щели и для того, чтобы опалубка впоследствии легко демонтировалась, можно внутри проложить полиэтиленовую пленку (для фиксации используется степлер).

Важно! При желании сэкономить опалубка может быть установлена для формирования только надземной части фундамента. Под землей в этом качестве будут выступать стенки котлована. Геометрия опалубки проверяется уровнем.

Шаг 5. Проволокой вяжется арматурный каркас (сварку использовать нельзя). От боковых краев фундамента стержни должны располагаться примерно в 3 см. Снизу и сверху необходимо предусмотреть отступ 5…7 см. В противном случае велик риск начала коррозионного процесса арматурного каркаса, что способно привести к разрушению конструкции.

Вязка арматурного каркаса
Вязка арматурного каркаса

К армированию следует относиться со всей серьезностью, так как каркас в значительной степени помогает противостоять вертикальным, продольным и поперечным нагрузкам. На прямых участках рекомендуется устанавливать цельные стержни. В углах арматура вяжется, как показано на рисунке.

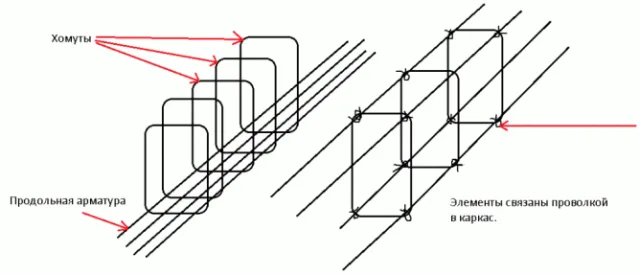

Вязка арматуры под ленточный фундамент
Вязка арматуры под ленточный фундамент

Шаг 6. Важно не забыть предусмотреть технологические отверстия, необходимые для подведения коммуникаций: электричества, водоснабжения, канализации и вентиляции. Для этого в нужных местах устанавливаются пластиковые трубы.

Шаг 7. В бетономешалке готовится бетонный раствор. От качества используемых ингредиентов и соблюдения технологии приготовления смеси зависит надежность и срок службы основания. Для получения 1 куб. м бетона следует взять 900 кг сухого песка, 300 цемента М400 или М500 и 1500 кг гравия. Сначала компоненты перемешиваются в сухом виде. Хорошо, если есть бетономешалка. Однородная масса разбавляется водой (в количестве, примерно равном половине объема цемента, но оно зависит от влажности песка). Для улучшения подвижности можно использовать пластификатор. Готовый раствор заливается в котлован. Желательно выполнить бетонирование за один раз, чтобы конструкция была монолитной. Лить бетон нужно с высоты, не превышающей 0,5 м, иначе возможно расслоение материала.

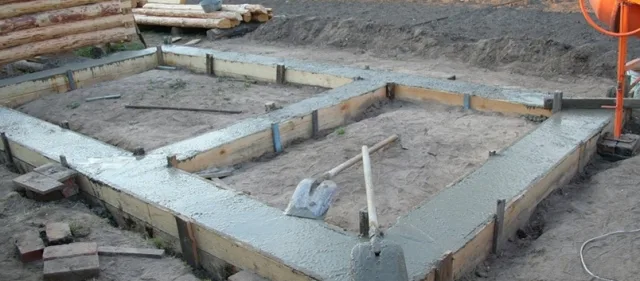

Залит приготовленный бетонный раствор
Залит приготовленный бетонный раствор

Шаг 8. Проводится удаление излишков воздуха из бетона, наличие которого вредит прочности материала. Для работы лучше всего использовать глубинный вибратор. Если его нет, можно ограничиться штыкованием (прокалыванием залитого раствора, например, металлическим прутком). После этого поверхность фундамента выравнивается.

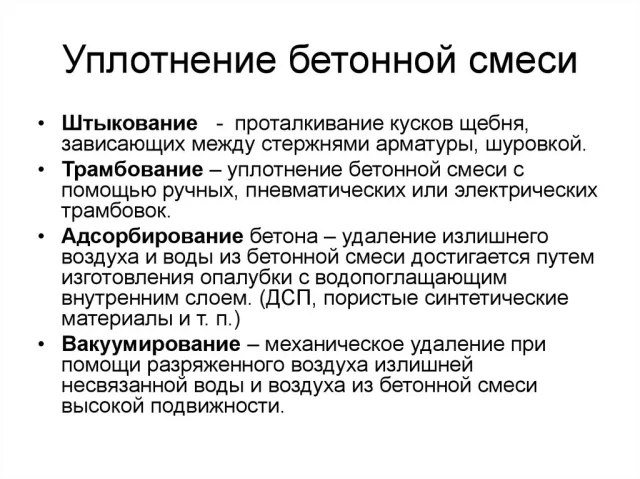

Уплотнение бетонной смеси
Уплотнение бетонной смеси

Шаг 9. Залитый фундамент рекомендуется укрыть от попадания влаги. Для этого можно использовать полиэтилен или рубероид. Если монтаж фундамента осуществляется в жаркий период, периодически его нужно поливать водой. Все это обеспечит нормальные условия для набора материалом прочности.

Шаг 10. После начала твердения бетона опалубку можно демонтировать. Щели, которые образовались между бетонной конструкцией и котлованом, необходимо засыпать и утрамбовать. Для полного набора прочности фундаменту требуется до 24 дней. Срок во многом зависит от климатических условий.

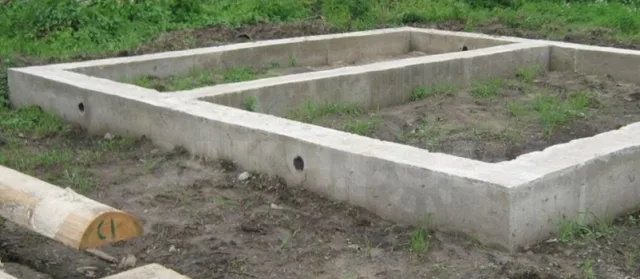

Демонтирована опалубка
Демонтирована опалубка

Шаг 11. Для защиты готового основания от влаги необходимо выполнить гидроизоляцию. После этого можно начинать работы по возведению строения.

Видео — Устройство ленточного фундамента для бани

Стоимость фундамента может составлять до трети от общих расходов на строительство бани. Однако экономить на этой конструкции ни в коем случае нельзя, так как от нее во многом зависит срок, в течение которого можно будет получать удовольствие от гигиенических процедур.

Голосование пользователей

Какой материал для гидроизоляции фундамента бани вы выберете или посоветуете?

Ceresit CR 166

50.00 % ( 1 )

BASF MasterSeal

0.00 % ( 0 )

Гидроласт

0.00 % ( 0 )

Битумаст

50.00 % ( 1 )

Технониколь

0.00 % ( 0 )

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
