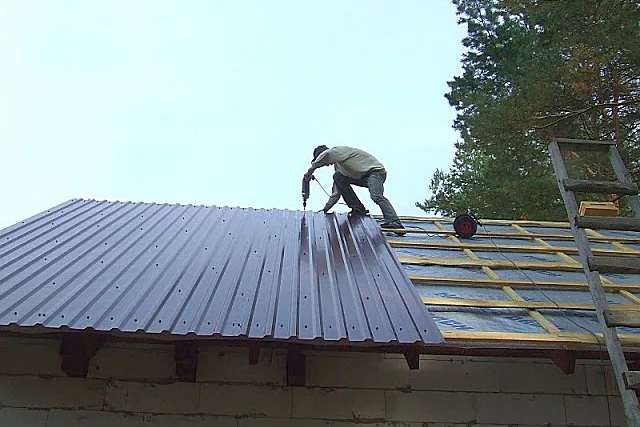

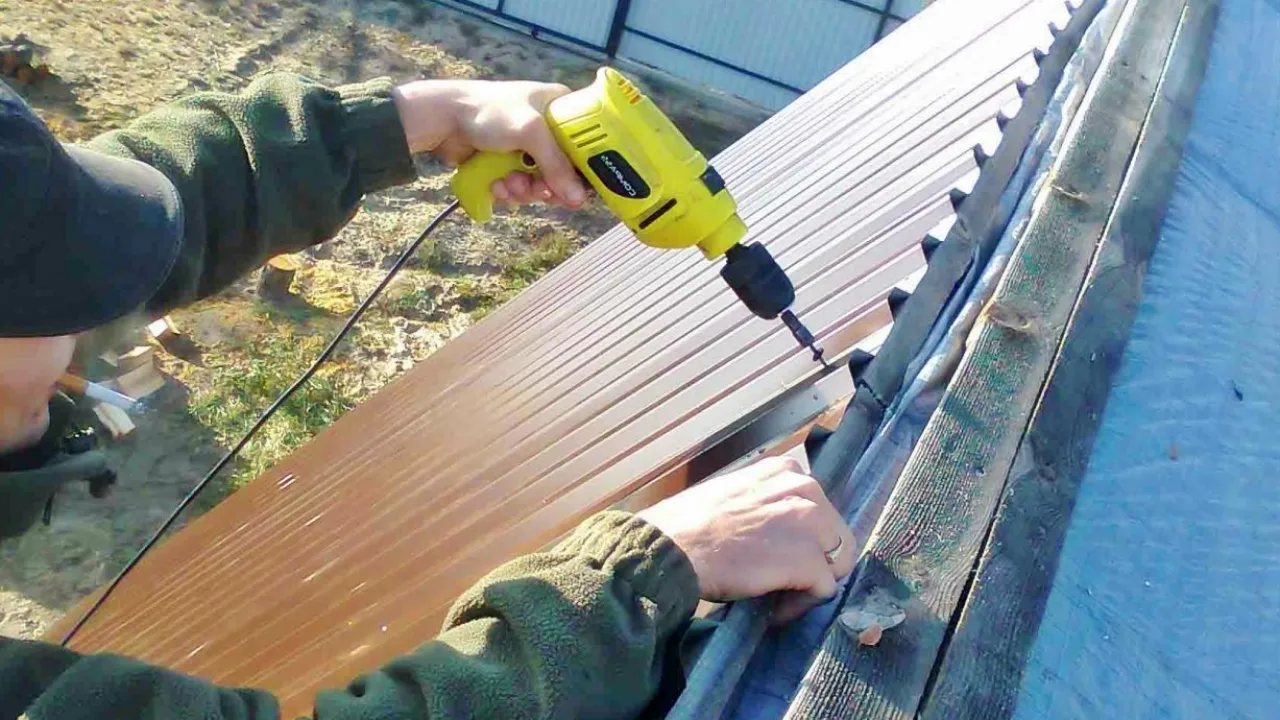

Как правильно крепить профнастил на крышу саморезами

Как правильно крепить профнастил на крышу саморезами

Профнастил в качестве кровельного материала повсеместно теснит привычный асбестоцементный шифер. Это неудивительно – материал намного практичнее, дешевле, легче, проще в установке, да и просто – привлекательнее внешне. Если профили подобраны правильно, и все монтажные работы проведены в соответствии с технологическими рекомендациями производителей, то по надежности такая кровля ничуть не уступает другим типам покрытий. А некоторые недостатки с лихвой окупаются ее ценовой доступностью и скоростью проведения кровельных операций.

Как правильно крепить профнастил на крышу саморезами

Как правильно крепить профнастил на крышу саморезами

Достоинство еще и в том, что соорудить такую кровлю сможет любой хозяин дома, если он имеет хотя бы небольшой опыт строительных работ. Без помощников, безусловно, обойтись сложно, но вдвоем – втроем покрытие можно полностью смонтировать в считаные дни. Конечно, для этого необходимо разобраться с нюансами основных операций – как сделать правильную обрешетку и как правильно крепить профнастил на крышу саморезами. Именно эти вопросы станут ключевыми в предлагаемой вниманию публикации.

Вкратце – о профнастиле

Итак, что же такое профнастил? Под этим термином принято понимать профилированные металлические листы, чаще всего изготавливаемые из тонкой (до 1 мм) листовой стали, широко применяемые для создания различных ограждающих конструкций в разных сферах строительства. Встречаются также изделия из алюминия или даже меди, но это — весьма дорогое удовольствие, и рассматривать их вряд ли есть необходимость. Тем более что принцип выполнения кровельных работ от материала изготовления не особо и зависит.

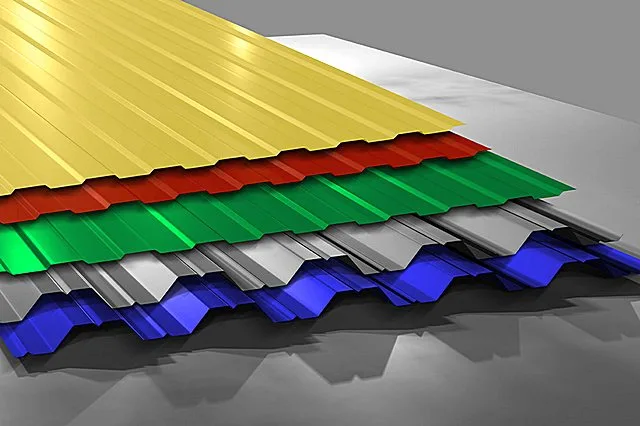

Это лишь несколько разновидностей профнастила. На самом деле разнообразие возможных моделей – намного шире.

Это лишь несколько разновидностей профнастила. На самом деле разнообразие возможных моделей – намного шире.

В отличие от металлочерепицы, сечение профиля неизменно по все длине листа.

Качественный профнастил изготавливается из оцинкованного листа (по различной технологии), то есть имеет «заложенную с рождения» защиту от коррозии. Кроме того, на большинство изделий наносится еще и одно- или двустороннее полимерное защитное покрытие. С лицевой стороны обычно покрытию придается необходимый оттенок (по шкале RAL) или даже фактурный или цветной рисунок. И качество, и стоимость профнастила во многом зависит от типа этого защитного полимерного покрытия или его отсутствия.

Основное же отличие различных моделей – это форма и высота профиля (волны, гофры). По этому параметру профнастил разделяют на несколько типов, напрямую говорящих об основных сферах его применения:

«С» — материал называют стеновым. У него самая небольшая высота профиля и, стало быть, не выдающиеся несущие способности. В основном применяют для создания ограждений или обшивки стен, не выполняющей никаких несущих функций. Иногда, с кучей оговорок, используется и для кровельных работ, хотя это и нежелательного. Во всяком случае, с высотой профиля менее 17 мм.

«СН» — универсальный материал со средней высотой профиля. Подойдёт и для ограждающих конструкций, и для кровельных работ. Обычно именно такой материал и используется в частном строительстве.

«Н» — несущий профнастил, из толстого металла с высокими жесткими волнами. Обладает, как понятно из названия, хорошими несущими способностями, то есть вполне подходит для кровельных покрытий. Правда, слишком высокие профили (более 50 мм) обычно в частном жилищном строительстве не используются – в силу избыточности эксплуатационных характеристик, которые остаются невостребованными. Это, скорее, покрытия для крупных промышленных объектов, складов, ангаров и т.п.

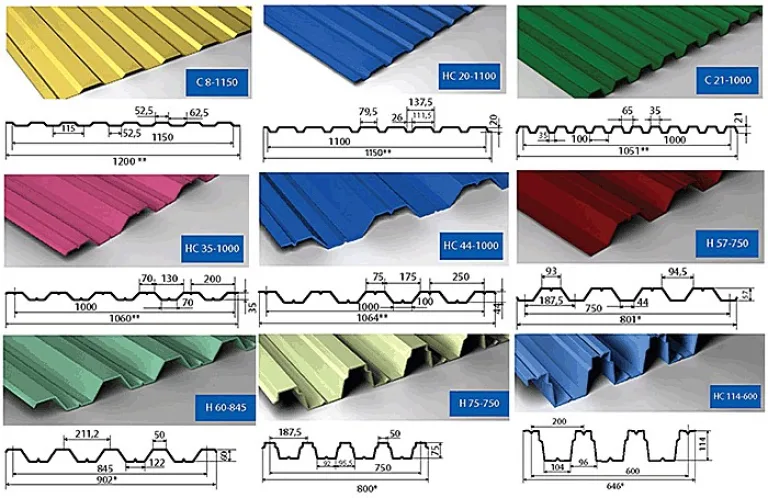

Для кровельных работ подойдут модели с высотой профиля не менее 18÷20 мм. Впрочем, и слишком «задирать» высоту нет никакого смысла – достаточно по максимуму 40÷50 мм.

Для кровельных работ подойдут модели с высотой профиля не менее 18÷20 мм. Впрочем, и слишком «задирать» высоту нет никакого смысла – достаточно по максимуму 40÷50 мм.

Впрочем, встречают и иные индексы в наименовании, некоторые из которых вообще ни о чем не говорят неспециалистам. Например, «ВР», «ПП», «МП». В этом случае лучше всего принимать всерьез для создания кровли модели с профилями минимум 18÷20 мм высотой (оптимально – не более 40 мм), из листа толщиной не менее 0,45 мм.

Кстати, некоторые типы универсального профнастила (например, тот же «МП») могут маркироваться еще одной буквой. То есть материал с одинаковой высотой волны может быть предназначен или конкретно для ограждений, или для кровли – разница в конфигурации профиля и расположении лицевой его стороны. Для покрытия крыши следует приобретать модели, обозначенные индексом «R» («roof» — крыша, кровля).

Конечно, для лёгких хозяйственных построек иногда можно настилать и стеновой материал с волной 10÷12 мм. Но смысла особого нет – для гарантии сохранности приходится делать частую, а то и сплошную обрешётку, так что материального выигрыша в итоге явно не будет.

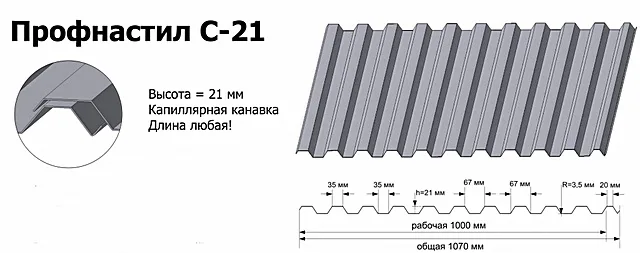

Несмотря на индекс «С», профнастил «С-21» считается универсальным, и его очень часто приобретают для кровельных покрытий частных домов. С этой функцией он вполне справляется.

Несмотря на индекс «С», профнастил «С-21» считается универсальным, и его очень часто приобретают для кровельных покрытий частных домов. С этой функцией он вполне справляется.

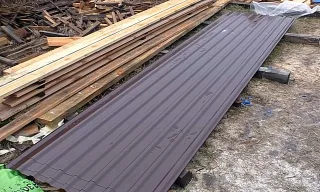

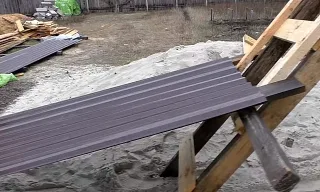

Профнастил очень удобен для кровли еще и в том плане, что производственные мощности (которых сейчас достаточно практически в любых регионах и крупных населённых пунктах) позволяют выпускать листы длиной вплоть до 12 метров. То есть хозяин дома может заказать материал с таким расчётом, чтобы укладывать покрытие одним листом от карниза до конька. Это – и выигрыш во времени, и гораздо меньше уязвимых с точки зрения вероятности протечки мест. Да, габаритный лист сложнее понять наверх и расположить на скате, но зато дальнейшее крепление производится очень быстро.

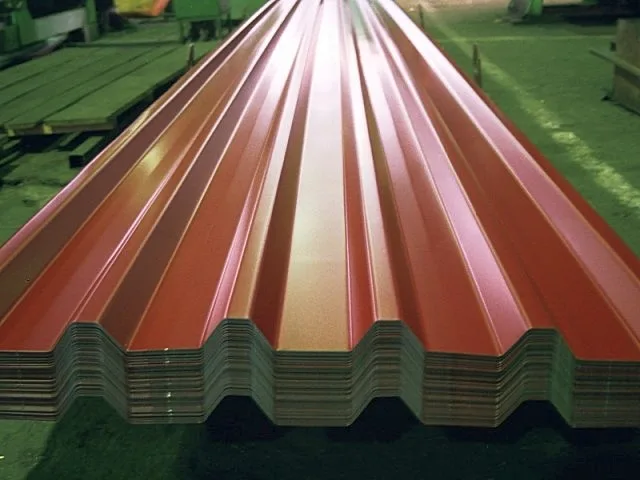

Если предоставляется возможность, старайтесь заказывать профнастил с таким расчетом, чтобы одним листом закрывать всю дину ската от карниза до конька

Если предоставляется возможность, старайтесь заказывать профнастил с таким расчетом, чтобы одним листом закрывать всю дину ската от карниза до конька

Особенно удобно выполнять кровлю из профнастила на двускатных или односкатных крышах – отходы получаются минимальными. На шатровых или вальмовых, увы, приходится мириться с тем, что обрезков будет немало.

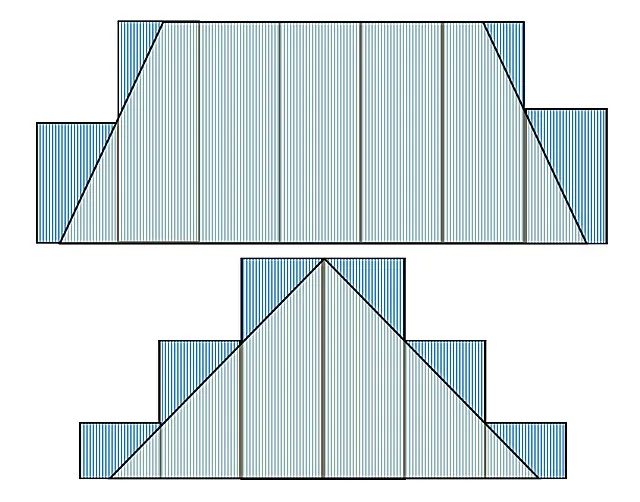

Один из вариантов планирования покрытия профнастилом вальмовой крыши. При составлении схемы в масштабе сразу становится видно, сколько каких листов потребуется и сколько, к сожалению, уйдет в обрезки.

Один из вариантов планирования покрытия профнастилом вальмовой крыши. При составлении схемы в масштабе сразу становится видно, сколько каких листов потребуется и сколько, к сожалению, уйдет в обрезки.

При проведении расчетов необходимого количества материала лучше всего составить схему (можно от руки), на которой станет понятно расположение листов. Можно продумать несколько вариантов, чтобы прийти к оптимальному, с наименьшим количеством неизбежных потерь. И еще – не забываем, что листы имеют как общую, так и рабочую ширину, то есть с учетом перехлеста одной волны на вертикальном стыке. В расчет должна браться именно рабочая ширина.

Кстати, при планировании укладки листов учитывают то, что монтаж обычно ведут с подветренной стороны дома.

Рассчитать количество материала таким способом – труда не составит никому.

Но в том случае, когда принимается решение все же использовать два или более листов в вертикальном ряду, придется учесть и торцевые нахлесты. Их принимают равными:

  • при уклонах кровли свыше 15 градусов – боковой нахлест на 1 волну, торцевой 170 ÷ 200 мм;
  • при уклонах от 10 до 15 градусов – боковой нахлест на одну волну, торцевой 220 ÷ 250 мм;
  • при уклонах 8 ÷ 10 градусов – боковой нахлест на две волны, торцевой 300 мм. Рекомендуется дополнительное уплотнение по стыкам с использованием герметика.

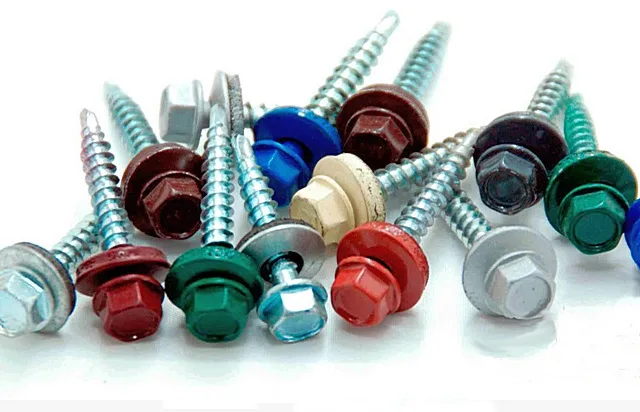

Кровельные саморезы – профнастил на крыше крепится исключительно на них

Кровельные саморезы – профнастил на крыше крепится исключительно на них

Для крепления листов профнастила к обрешетке используются специальные кровельные саморезы. Их отличительная особенность – наличие головки под шестигранный торцевой ключ (8 мм), широкая пресс-шайба, снизу которой расположено уплотнительное кольцо из ЕРDМ-резины, герметизирующее отверстие в покрытии.

Наконечник оснащен буром, который позволяет обойтись без промежуточной операции высверливания отверстия. Важный момент – необходимо правильно подобрать тип этого бура, так как встречаются две разновидности. Более широкой – это для крепления на металлический каркас (например, при строительстве забора). А для деревянного основания требуется более узкий наконечник-бур. Взаимозаменяемости нет – крепеж с широким буром в древесине держаться не станет, так как «прогрызет» слишком широкий канал.

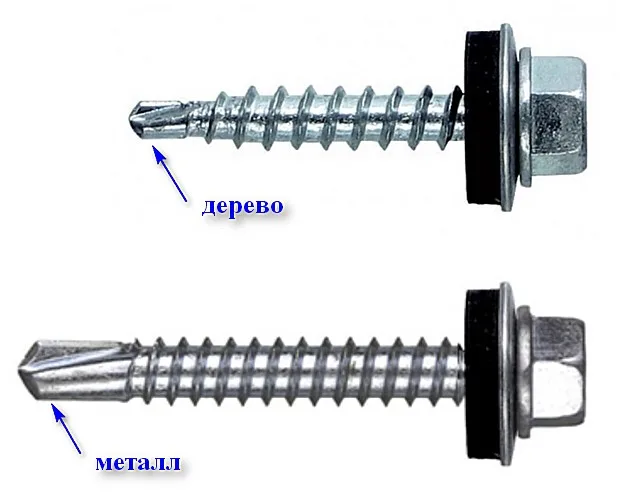

Разница совершенно очевидна. При покупке обязательно уточняйте тип необходимых саморезов!

Разница совершенно очевидна. При покупке обязательно уточняйте тип необходимых саморезов!

В продаже представлен широкий ассортимент саморезов по цвету окраски их шляпки. Естественно, они подбираются в тон кровельного покрытия.

Расход саморезов зависит от конкретного типа профнастила, в чем-то – от крутизны скатов, от сложности кровли. Может составлять от 6 до 10 штук на квадратный метр покрытия.

Подробнее на характеристиках профнастила останавливаться не станем – этому вопросу посвящена отдельная статья портала.

Выбор профнастила для кровли

Чтобы кровельное покрытие прослужило как можно дольше, не теряя ни своих эксплуатационных качеств, ни внешне привлекательности, при выборе необходимо учитывать множество нюансов. Подробно об особенностях различных типов профнастила для крыши, их достоинствах и недостатках – читайте в специальной публикации нашего портала.

Монтаж гидроизоляционного барьера и обрешетки под профнастил

Общая информация об этом этапе работ

Рассмотрение практической части начнем с того этапа строительства, когда стропильная система закончена, но сами стропила пока «голые». И перед настилом кровельного покрытия предстоит еще доработать карнизные и фронтонные свесы, уложить гидроизоляционную мембрану, закрепив ее по стропилам контробрешеткой, а затем смонтировать и обрешетку с нужным шагом.

В отличие от металлочерепицы, для профнастила не требуются жестко ограниченные показатели шага между досками обрешетки. Но рекомендаций по максимально допустимому значению шага следует придерживаться, иначе кровля потеряет свою несущую способность и не сможет противостоять внешней нагрузке.

Примерные значения шага обрешетки для различных типов профнастила указаны в таблице ниже:

Тип профнастила и высота волныУгол уклона скатов кровли, градусовРекомендуемая толщина листа, ммШаг обрешётки под профнастил
С-8*Минимум 15º0.5Сплошная обрешетка
С-10*До 15º0.5Сплошная обрешётка
Свыше 15º0.5Не более 300 мм
С-18До 15º0,5÷0,7Сплошная обрешетка
Свыше 15º0,5÷0,7Не более 450 мм
С-21, МП-20RДо 15º0,5÷0,7Не более 300 мм
Свыше 15º0,5÷0,7Не более 600 мм
НС-35До 15º0,5÷0,7Не более 500 мм
Свыше 15º0,5÷0,7До 1000 мм
Н-60Минимум 8º0,7÷0,9До 3000 мм
Н-75Минимум 8º0,7÷0,9До 4000 мм
* - для крыш применять профнастил С-8 и С-10 крайне нежелательно

Какой материал использовать для обрешетки?

Чаще всего для этого применяется доска шириной 100 ÷ 150 мм. Толщина доски зависит от расстояний между стропилами.

  • При шаге стропил от 600 до 800 мм обычно достаточно «дюймовки» — 25 мм.
  • При шаге от 800 до 1000 мм большей надежностью будет обладать обрешетка из доски толщиной 32 мм.
  • Наконец, если стропила разнесены более, чем на 1000 мм, то лучше даже использовать брус 50×50 мм, так как такой материал более устойчив к изгибающей нагрузке.

Теперь о том, сколько материала потребуется для монтажа обрешетки. Это зависит и от шага установки направляющих, и от площади крыши, и от ее некоторых других размерных параметров. Например:

  • Независимо от шага, дополнительная доска будет монтироваться вдоль карнизного свеса (для установки капельника) и вдоль линии конька (для надежного закрепления верхнего края профнастила).
  • Если крыша имеет сложную форму, то на ней могут быть стыки скатов с внутренним углом – их называют ендовами. Вдоль этих ендов желательно установить дополнительные доски – для закрепления желобов и обрезанных краев кровельного покрытия.

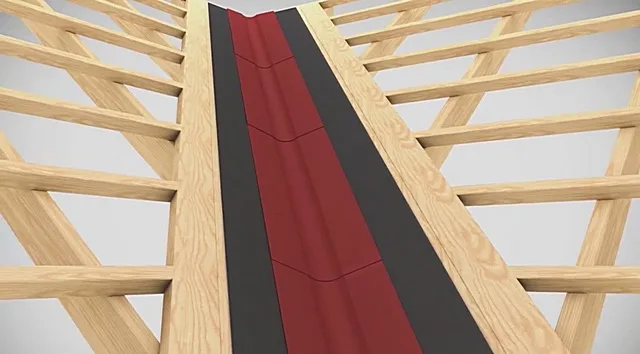

Линию вдоль ендовы рекомендуется усилить досками сплошной обрешетки с обеих сторон

Линию вдоль ендовы рекомендуется усилить досками сплошной обрешетки с обеих сторон

Естественно, часть материала, хочешь не хочешь, уйдет в обрезки. Так что нелишним будет заложить и запас хотя бы в 10 %.

Провести расчет необходимого количества материалов для разреженной обрешетки поможет онлайн-калькулятор:

Калькулятор расчета пиломатериалов для монтажа обрешетки

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ»
ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²
Шаг установки направляющих обрешетки (в свету), мм
Общая длина всех карнизных свесов, м
Общая длина линии конька, м
Общая длина всех ендов, м (если есть)
КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ:

Как видно из таблицы, бывает, что приходится прибегать и к сплошной обрешетке. Понятно, что это очень далеко от оптимального варианта, но тем не менее обстоятельства иногда вынуждают.

Но это вовсе не означает, что для сплошной обрешётки необходимо использовать какое-то листовое покрытие, типа фанеры – такой подход будет крайне нерациональным. Применяется та же доска, о которой говорилось выше, то есть толщиной 25 или 32 мм. И настил делается не совсем сплошным, а с расстоянием в свету между соседними досками порядка 10 мм. Такой промежуток обеспечит надёжную вентиляцию подкровельного пространства и никак не скажется на прочности создаваемой конструкции.

Ширина доски может быть 100 или 150 мм. Более широкая, конечно, позволяет провести монтаж обрешётки быстрее. Правда, расход материала при это немного, но все же возрастает.

Подсчитать количество досок для сплошной обрешетки поможет расположенный ниже калькулятор:

Калькулятор расчета количества досок для сплошной обрешётки

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ КОЛИЧЕСТВО ДОСОК ДЛЯ СПЛОШНОЙ ОБРЕШЕТКИ»
ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м²
КАКАЯ ДОСКА БУДЕТ ИСПОЛЬЗОВАТЬСЯ

Для контробрешетки готовятся рейки шириной по ширине стропильных ног (например, 50 мм) и толщиной 25-32 мм. Могут применяться и бруски сечением 50×50 мм. Общая длина – по суммарной длине всех стропильных ног. Но эти детали контробрешетки не стоит делать длинными. Оптимальный размер – 1300 ÷ 1400 мм (дальше станет понятно, почему).

Все пиломатериалы, используемые для монтажа любых деталей крыши, должны быть подвергнуты предварительной обработке антисептическими составами.

Для создания гидроизоляционного барьера используются специальные плёнки или мембраны. Если крыша впоследствии будет утепляться, то лучше использовать особую мембрану для гидро- и ветрозащиты, обладающую диффузными качествами – она не пропускает воду снаружи, но не препятствует свободному испарению влаги снизу. Для неутепленных крыш можно применить и более простую пароизоляционную пленку, а иногда используют даже и обычную полиэтиленовую с толщиной не менее 200 мкм.

Монтаж гидроизоляции и обрешетки под профнастил — пошагово

Ниже будет пошагово рассмотрен пример подготовки стропильной системы к монтажу кровли из профнастила. Следует сразу оговориться – это не догма, возможны и иные варианты, но, во всяком случае, работа показана – заслуживающая всяческого внимания.

ИллюстрацияКраткое описание выполняемых операций

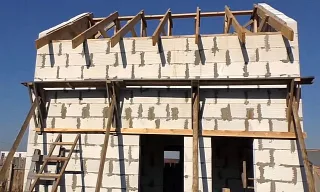

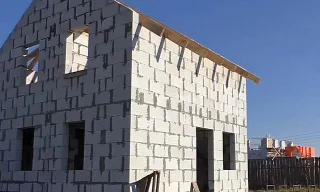

Можно сказать – исходное положение.
Стропильная система постностью смонтирована, ждет начала кровельных работ.
Откладывать их надолго не рекомендуется, чтобы атмосферные осадки не портили результатов уже выполненных строительных этапов.
Это же здание – с другого ракурса.
Хорошо видны выступающие наружу стропильные ноги – здесь будет формироваться карнизный свес кровли.

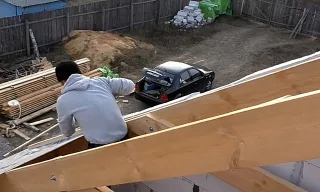

Кровельные работы всегда таят определённую опасность, так как большинство операций проводится на высоте. Необходимо предусматривать удобные и надежные леса, помосты, лестницы, принимать меры к индивидуальной страховке.
Особенно тяжело справляться такими работами во время ветра или дождя – лучше отложить до нормализации погоды.

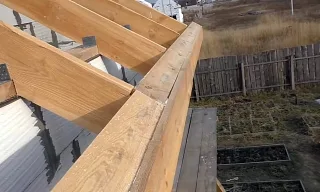

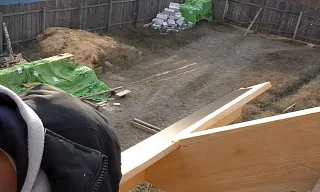

Стропильные ноги выступают наружу.
Их необходимо подрезать по единой длине, чтобы создать ровный карнизный свес.

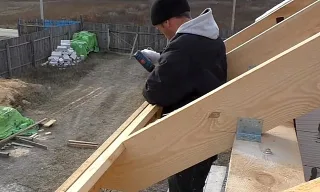

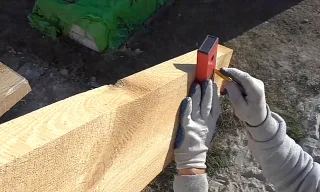

От стены по горизонтали отмеряется требуемое расстояние (в данном примере это 500 мм). Через поставленную отметку проводится вертикальная линия.
По торцу стропил будет набиваться лобовая доска шириной 120 мм. Значит, на нанесенной вертикальной линии сверху откладывается это расстояние – ставится отметка.
Через эту отметку с помощью строительного уровня проводится горизонтальна линия.
Теперь сверху стропильной ноги необходимо вырезать паз, в который будет укладываться и фиксироваться доска, становящаяся основанием для крепления капельника.

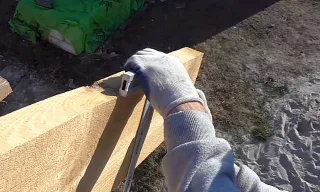

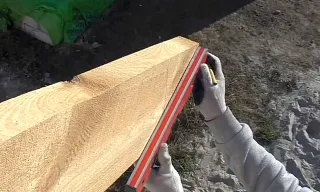

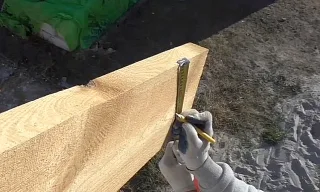

Ширина доски – 150 мм, откладывается от намеченного края стропила…

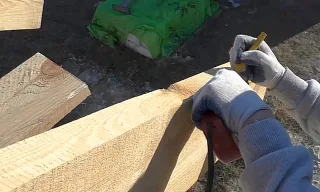

…а затем намечается и глубина паза – 25 мм, то есть под «дюймовку».
Вот примерно так выглядит разметка на выступающей части стропильной ноги.

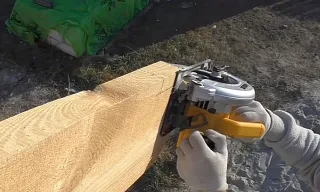

Обрезать лучше всего с помощью ручной вертикальной циркулярки – получится точный и ровный рез.
Вылет стропильной ноги после проведения обрезки по разметке.
Предусмотрен паз для доски под капельник, вертикальная поверхность – для лобовой доски, и нижняя горизонтальная сторона будет использоваться для подшивки карнизного свеса софитами (эта операция в данной статье рассматриваться не будет – она освещена в отдельной публикации).
Аналогичные операции по разметке и обрезке выступающих участков проводятся и на всех остальных стропильных ногах.
Лобовая доска и доска под капельник подгоняются к месту, наживляются саморезами…
…а затем – окончательно крепятся на свои места.
Используются универсальные белые саморезы с антикоррозионным покрытием, длиной 75 мм. Черные саморезы при таких кровельных работах нежелательны – при динамических нагрузкам могут просто переломиться.
Да и с белыми проблемы случаются…

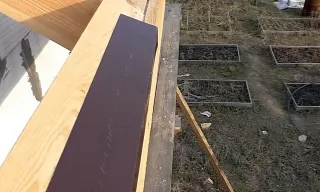

Примеряется металлический профиль капельника.
Иногда такие профили поступают в продажу с закрой предохранительной пленкой лицевой поверхностью.
Эту пленку перед монтажом необходимо удалить.

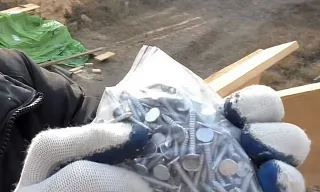

Для крепления профиля к доске будут использоваться кровельные ершённые гвозди длиной 25 мм.
Кстати, с обеих сторон ската при монтаже лобовой и капельной доски был предусмотрен вынос наружу – здесь будет формироваться фронтонный свет кровли.
Его планируемая ширина – тоже 500 мм.
Лобовая доска и доска для капельника сразу обрезаются в этот запланированный размер.
Профиль устанавливается точно по краю досок и прибивается гвоздями к доске при помощи молотка.
Примерный шаг между соседними гвоздями – 200 ÷ 250 мм.
При стыковке соседних профилей они должны нахлестываться один на другой не менее, чем 100 ÷ 150 мм.

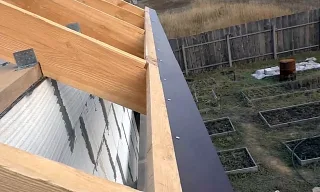

Таким же порядком закрывается вся линия карнизного свеса.

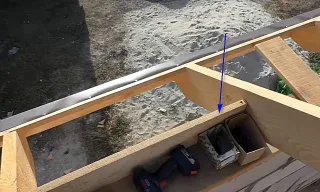

В рассматриваемом примере следующим шагом мастер установил между стропилами по внешнему краю мауэрлата высокие перегородки из тонкой доски. Дело в том, что крыша будет утепляться, и эти стенки впоследствии станут границей, не позволяющей «выглядывать» наружу термоизоляционному материалу.
Крепятся эти перегородки обычными саморезами наискось, в трех ÷ четырёх местах каждая. Серьезных нагрузок на них не предполагается.
Понятно, что это элемент – необязательный для всех систем, или может иметь совершенно иную конфигурацию и принцип крепления.
После закрепления капельника можно переходить к монтажу обрешетки, который предваряется настилом гидроизоляции.
Полотна гидроизоляции будут раскатываться по линии вдоль конька, начиная снизу и последовательным перемежением вверх. Параллельно будет проводиться их крепление и установка направляющих-досок обрешетки.

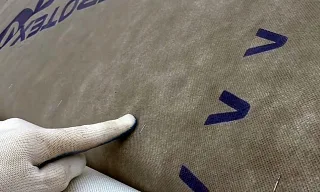

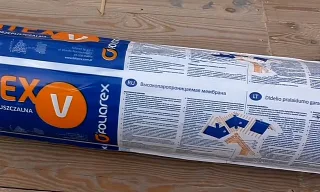

Для гидроизоляции, так как крыша планируется утеплённой, решено использовать диффузную мембрану с высоким показателем паропроницаемости.
Чтобы мембрана по своему нижнему краю хорошо прилгала к капельнику, не полоскалась на ветру, ее лучше всего зафиксировать на нем.

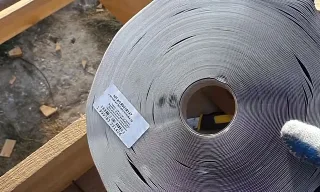

Для этого будет использоваться самоклеящаяся уплотнительная бутадиен-каучуковая лента…
…а для большей надежности соединения – еще и качественный двухсторонний строительный скотч.

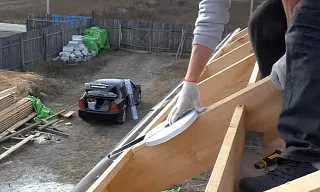

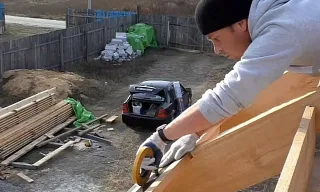

Поверхность капельника очищается от пыли, и на него вначале приклеивается полоса уплотнительной ленты – по все длине вдоль карнизного свеса.
А затем, параллельно ей, но чуть выше – полоса двухстороннего скотча.

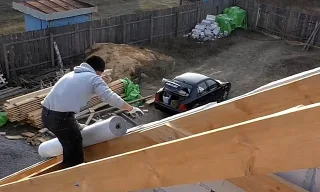

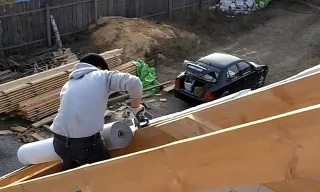

Начинают расстилать первую полосу гидроизоляционной мембраны.
Наружу, за линию фронтонной стены, делает припуск примерно 150 мм.
По линии карниза край мембрана располагается несколько ниже наклеенной полосы уплотнения.

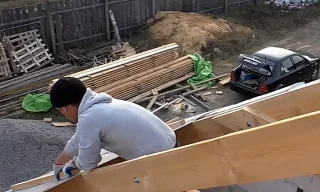

К стропильным ногам мембрана временно фиксируется скобками с помощью степлера.
Между стропилами мембрана не должна располагаться внатяг – иначе при похолодании и, соответственно, уменьшении в размерах она может натянуться как барабан и даже разорваться. Делается небольшое провисание, порядка 10 ÷ 15 мм.
Затем – фиксация скобками на очередном стропиле.

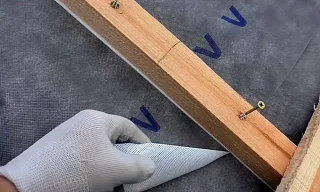

После этого можно аккуратно удалить защитные подложки с герметизирующих полосок и плотно прижать к ним край полотна.
Мембрана временно зафиксирована скобками. Но хороший порыв ветра вполне способен будет сорвать ее с места, так что надолго в таком виде оставлять никак нельзя.
Если работа ведется в одиночку, нет никакого смысла сразу раскатывать мембрану по всей длине вдоль карниза – это будет крайне неудобно. Лучше сразу вести окончательную фиксацию полотна рейками контробрешетки.

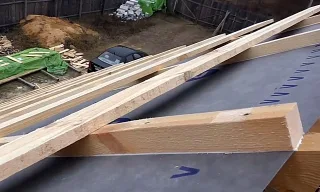

В данном примере мастер использует рейки диной 1300 мм сечением 50×30 мм.
Обратите внимание – необязательное, но очень даже рациональное действие – с тыльной стороны рейки контробрешетки наклеена широкая герметизирующая самоклеящаяся лента. Это позволит гарантированно «закупорить» отверстия в мембране, которые, так или иначе, получаются при первичном ее креплении скобами, а затем – саморезами или гвоздями.
Рейку контробрешетки размещают на стропильной ноге, строго соосно ей.
А затем производится ее закрепление саморезами, с шагом 250 ÷ 300 мм.
А теперь о том, почему рейка сделана именно такой длины. При ширине гидроизоляционной мембраны в 1500 мм сверху остается незакрытый край, который необходим для перехлёста полотен (минимум 100 мм). Таким образом, можно последовательно вести монтаж снизу вверх: это и намного удобней, и соблюдаются все требования по укладке гидроизоляции.
Закрепили одну рейку контробрешетки – переходят на следующее стропило. И так далее – последовательно раскатывая гидроизоляционную мембрану и закрепляя ее контробрешёткой.
С такой работой вполне справится и один человек.
Прошли несколько стропил (длина этого участка зависит от длины досок для обрешетки) – и можно сразу же крепить горизонтальные направляющие обрешётки – так тоже при работе в одиночку будет удобнее.
С фронтонной стороны доски выносятся на длину, несколько большую запланированной ширины фронтонного свеса кровли – потом будет проводиться их точная подрезка.

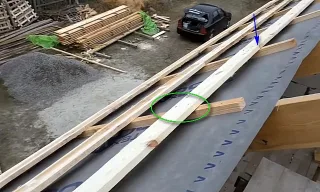

Чтобы точно выставлять намеченный шаг между направляющими, можно подготовить брусок-шаблон.
А чтобы еще более упростить себе работу, можно применить еще одну хитрость. На самом крайнем брусе контробрешетки перед раскладкой досок обрешетки вкручиваются саморезы, которые станут временными упорами. После фиксации досок саморезы просто убираются.
Начинать крепление досок лучше всего с нижней.
В этом случае при продвижении вверх мастер как бы одновременно создает себе своеобразную «лестницу», которая существенно упростит и обезопасит выполнение монтажных операций.

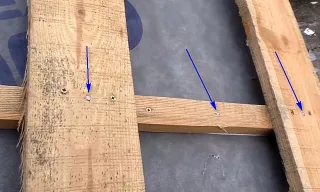

Каждая их досок на участке ее пересечение с брусом контробрешетки крепится двумя саморезами.
Стыковка досок по длине должна осуществляться только по центру стропильной ноги (бруса контробрешетки). В этом месте обе доски должны быть посажены на два крепежных элемента.

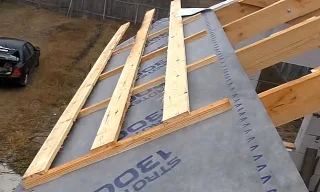

Уложен полностью первый ряд гидроизоляции и смонтирована обрешётка в этой полосе – можно переходить выше.
Мембрана вновь последовательно раскатывается, но уже с обеспечением нахлеста сверху на 100 ÷ 150 мм, временно фиксируется скобками, потом реками контробрешетки.
Далее – монтируются доски обрешетки…
… и так до тех пор, пока не будет достигнута область конька.
Затем аналогичные операции проводятся и на противоположном скате.
Стропильная система постепенно «обрастает» обрешеткой.

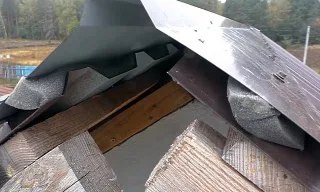

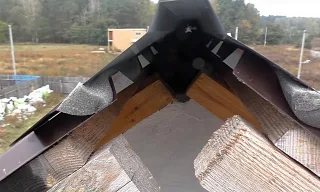

В области конька же есть некоторые нюансы.

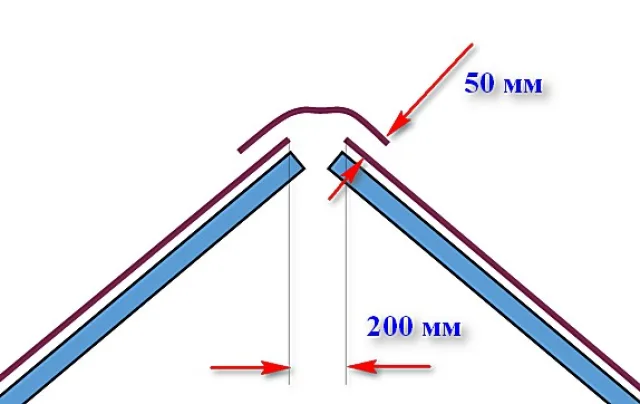

Если полосы гидроизоляции легли так, что имеется возможность сделать перехлест с одного ската на другой не менее 350 мм, то можно так и поступить.
Но нередко оказывается, что линия конька остается незакрытой, как показано на иллюстрации. Значит, здесь придется уложить еще одну полосу мембраны, чтобы обеспечить нужный нахлест.
Для этого верхние края реек контробрешетки не фиксируются до конца, либо саморезы придется выкрутить, оставив их только наживленными.
Отрезанная полоса гидроизоляции раскладывается по центру вдоль конька и последовательно подсовывается под контробрешетку на обеих скатах…
…а затем расправляется, обеспечивая тем самым необходимый нахлест с обеих сторон.
Если коек длинный, то с целым полотном эту операцию проделать будет сложно.
Лучше разделить на два, и уложить сначала с одной стороны….
А затем выполнить аналогичные действия и с другой.
При этом торцевой нахлест между полосами должен составит порядка 300 мм, и оказаться прижатым рейкой контробрешетки.

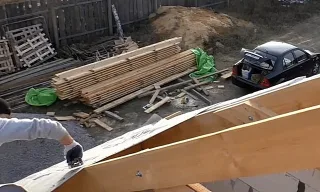

Гидроизоляция подсунута под рейки по всей длине конька, расправлена – можно переходить к окончательной фиксации всех деревянных деталей, установке недостающих верхних досок обрешетки, идущих вдоль конька.
Кстати, интересный момент.

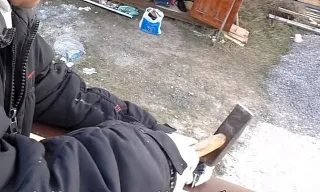

Мастер столкнулся с тем, что один из саморезов все же лопнул. И поэтому принял решение для гарантированной надежности использовать в качестве дополнительного крепления еще и гвозди.
На иллюстрации хорошо показано, что каждый узел усилен гвоздем

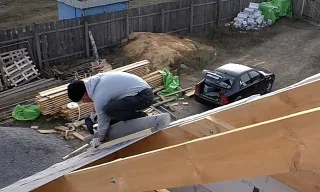

С обрешеткой почти закончено – осталось привести в порядок фронтонные свесы.
На выступающих за фронтон досках обрешётки выполняется разметка ширины свеса (в данном случае – с отступом 500 мм от стены).
Затем с помощью ручной циркулярки все доски подрезаются в этот единый размер выступающей части.

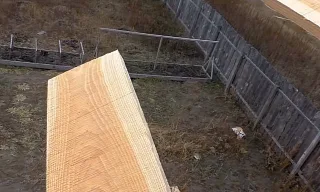

Доски обрешетки после подрезки по линии фронтона.
Края досок необходимо обрамить брусом. Он и придаст аккуратность, и станет основой для дальнейшего крепления нижней подшивки свеса и ветровой планки.
Брус используется в данном случае 60×40. Так как высота реек контробрешетки была 30 мм, то с краю бруса можно сделать вот такой шип, ровно наполовину его высоты.
Он тогда идеально войдет между первой доской обрешётки и доской капельника, которая, как мы помним, сравнена с поверхностью стропильной ноги.
Вот как этот узел будет выглядеть после сборки.
Вырезанный шип, кстати, намного упрощает и монтаж этого краевого бруса.
Шип заводится в просвет между обрешёткой и капельником, то есть одна сторона временно зафиксирована.
Можно аккуратно выставить противоположный край, наживить его, а затем уже провести окончательное крепление во всех точках саморезами.
Фронтонный свес выровнен и обрамлен.
На иллюстрации хорошо виден еще один брус, ближе к стене – это для последующей подшивки свеса снизу. А то, что он проходит не вплотную к стене – частный случай, так как стены дома, по замыслу хозяев, будут снаружи еще утепляться слоем пенополистирола толщиной 100 мм.
Всё, работу по созданию подкровельной гидроизоляции и обрешетки можно считать законченной. Подходит время кровельных работ.
Можно лишь добавить, что мастер решил просвет между капельником и доской обрешетки прикрыть сеткой – хорошая мера от птичьих поселений.
Но в данном примере ячейки у сетки великоваты. Если использовать более мелкую, по типу москитной, то это предотвратит и от насекомых – известно, что, например, осы очень любят в такие пространствах устраивать свои гнезда. А это «соседство» - весьма неприятное.
Сетка закреплена к доске обрешётки обычными саморезами.

Есть один важный нюанс. Если в качестве гидроизоляции используется не диффузная паропроницаемая мембрана, а пароизоляционная пленка, то в коньковой области сплошного нахлеста не создается. Наоборот, по линии конька в обязательно порядке оставляет=ся вентиляционные разрыв шириной не менее 200 мм. его, чтобы не было протечек, можно и нужно прикрыть сверху полосой гидроизоляции. Но это делается так, чтобы между полотнами оставался просвет порядка 50 мм – для свободного выхода воздуха из подкровельного пространства через коньковую область в атмосферу.

Если используется не диффузная мембрана, а гидроизоляционная пароизоляционная пленка, то обязательно оставляется продух для свободной вентиляции подкровельного пространства.

Если используется не диффузная мембрана, а гидроизоляционная пароизоляционная пленка, то обязательно оставляется продух для свободной вентиляции подкровельного пространства.

Можно заказывать профнастил, остальной комплектующие к нему – и начинать вплотную заниматься кровлей. Кстати, качественная гидроизоляционная мембрана вполне может временно послужить неплохой защитой. Но лучше все равно с очередным этапом не затягивать.

Проведение кровельных работ с профнастилом

Несколько рекомендаций

Прежде чем приступить к пошаговому рассмотрению этих работ, следует сделать несколько важных замечаний:

  • Если операции по монтажу обрешетки еще можно выполнять в одиночку, то при настиле кровли лучше не рисковать, и заручиться помощниками. Даже при совсем небольшом ветре лист может «запарусить», и удержать его будет крайне сложно. Да и просто на наклонном скате выполнить установку, выравнивание и фиксацию профнастила без напарников – весьма непростая, а подчас – и вовсе невыполнимая задача.

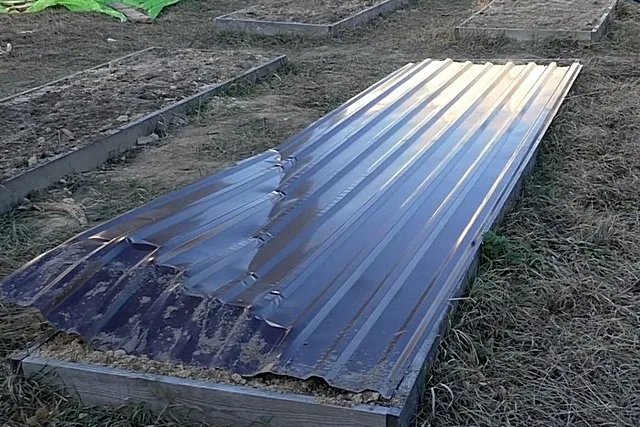

Хорошо, если обойдется только порчей листа – последствия могут быть куда серьёзней

Хорошо, если обойдется только порчей листа – последствия могут быть куда серьёзней

Не в том беда, что лист, упав, обязательно замнется или переломится и станет негодным для дальнейшего настила. Это неприятно, но можно приобрести новый. Страшно то, что профнастил своими острыми краями при падении вниз может нанести настолько жуткие травмы, что про них даже не хочется думать.

  • По причине острых режущих краев все работы должны проводиться исключительно в прочных рабочих перчатках или рукавицах. Про соблюдение правил безопасности на высоте уже говорилось.
  • Разговор про кровельные саморезы уже шел, но следует добавить еще один нюанс. Острие самореза после его вкручивания не должно проходить доску насквозь и выходить с ее обратной стороны. Расположенная ниже гидроизоляционная мембрана обязательно рано или поздно прорвётся из-за этого. Оптимальным при обрешетке из дюймовой доски видится длина кровельных саморезов в 25 мм.

Те же требования к обычным саморезам или гвоздям, используемым для монтажа обрешетки.

  • Кровельные саморезы должны вкручиваться правильно – ровно по перпендикуляру к покрытию, без «увода» в сторону. Иначе пресс-шайба с герметизирующей прокладкой не прижмется равномерно по окружности – а это уже вероятность протечки.

Следует правильно настроить ограничитель момента вращения («трещотку») шуруповерта. Саморез должен полотно упираться в поверхность всей плоскостью герметизирующей прокладки, но в то же время – не быть пережатым, с деформацией пресс-шайбы.

ИллюстрацияПояснения по качеству установки кровельного самореза.
Саморез вкручен правильно – перпендикулярно поверхности.
Герметизирующая шайба плотно прижата к листу профнастила всей своей площадью.
Саморез вкручен неправильно - допущен перекос, и равномерность прижатия шайбы не обеспечивается.
Вероятно появление подтекания, образования очага коррозии.
Саморез вкручен неправильно – герметизирующая шайба не прижата к кровельному материалу.
Почти наверняка обеспечено протекание и появление коррозии.
Саморез вкручен неправильно – слишком большой момент затяжки.
Пресс-шайба деформирована – прогнута внутрь, из под нее выдавлена часть герметизирующей прокладки.
Кроме того, деформируется и лист профнастила, в месте крепления образуется впадина, в которой может скапливаться вода, которая пробьёт себе дорогу через потерявшую целостность прокладку.
Еще одна опасность – излишне перетянутый саморез вполне может вырваться из древесины.

В ряде случаев приходится соединять отдельные металлические детали теми же кровельными саморезами по верху волны профнастила. Например, именно так монтируется конек. Важное правило – саморез в такой позиции должен только соединить две детали из металлического листа, но ни в коем случае не войти в древесину. Иначе никак не избежать деформации профиля.

Как можно и как категорически запрещено вкручивать саморезы.

Как можно и как категорически запрещено вкручивать саморезы.

То есть и в этом случае должна быть подобрана оптимальная длина.

  • Профнастил хотя и довольно прочный материал, но его несложно процарапать или промять. Людям с излишним весом незачем заниматься кровельными работами, если используется стандартный материал с невысоким (до 40 мм) профилем – волны могут быть деформированы. Царапин полностью избежать сложно – случайности бывают разные. Но чтобы не давать шансов коррозии, желательно иметь с собой небольшой запас краски и кисточку или же аэрозольный баллончик. Все дефекты сразу же подкрашиваются.

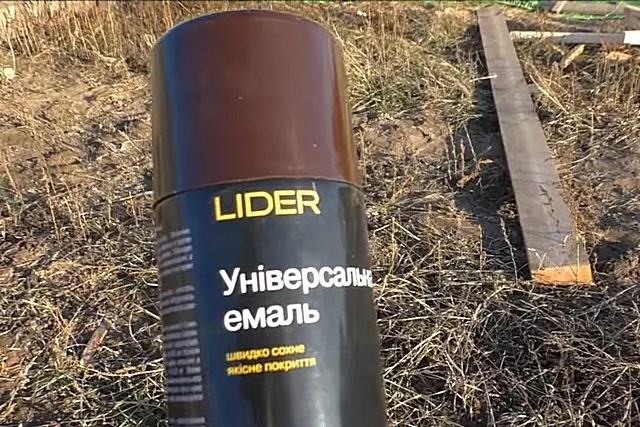

Под рукой всегда желательно иметь баночку или аэрозольный баллон с краской нужного цвета - все дефекты можно устранять прямо по ходу работы

Под рукой всегда желательно иметь баночку или аэрозольный баллон с краской нужного цвета — все дефекты можно устранять прямо по ходу работы

  • Резку пролистав лучше всего проводить ножницами по металлу – ручными, если работа идет с небольшой деталью, и электрическими – для длинных резов.

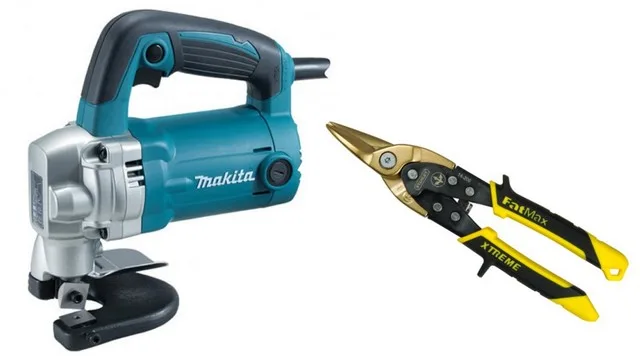

Оптимальный инструмент для резки профнастила

Оптимальный инструмент для резки профнастила

Понятно, что электроножницы есть не у каждого, но можно поискать возможность аренды – в наше время это вполне доступно.

Пишут, что используют для резки и электрический лобзик с пилочкой по металлу. Возможно, но вряд ли это очень удобно. Но вот чет точно нельзя пользоваться (без крайней необходимости) – это «болгаркой» с отрезным абразивным кругом. Таткой рез всегда сопровождается разогревом металла докрасна. Мало того, что страдает защитное полимерное покрытия – выгорает и слой оцинковки, и по таком резаному краю очень скоро может поползти коррозия.

  • Каким бы инструментом ни выполнялся рез, кромку будет правильными тут же прокрасить, так же, как это делается с любыми поврежденными участками.

Далее будет пошагово рассмотрен процесс покрытия крыши профнастилом – продолжается тот же пример.

Монтаж кровельного покрытия из профнастила — пошагово

Пример, как мы видели из прошлой таблицы, не самый сложный – обычная двускатная крыша. Но базовые принципы монтажа профнастила используются на любых кровлях.

ИллюстрацияКраткое описание выполняемой операции
Как уже говорилось выше, трудно в частном домостроении представить ситуацию, когна не было бы возможности закрыть всю длину ската от карниза до конька одним листом. Это – оптимальны вариант, которого и следует придерживаться, не создавая себе лишних проблем.

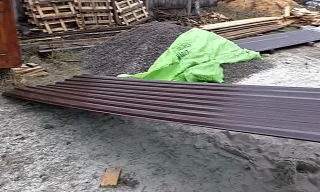

Листы нужной дины в требуемом количестве завезены на участок строительства.
Теперь следует продумать, как их поднимать наверх, тем более что здесь работа будет вестись на уровне второго этажа.
Напрашиваются какие-то наклонно установленные направляющие-аппарели. Можно, конечно, перевернуть обратной стороной лестницу, но это не лучший выход. В таких условиях она просто перестанет быть безопасной лестницей, так как ступеньки окажутся снизу.
Мастер придумал следующее – временно прикрутил к стойкам лестницы, поверх перекладин, две рейки (бруска).
И лестница не потеряла в функциональности, и помех для затягивания по направляющим листа на крышу – не будет.

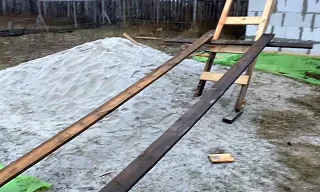

В нижней части, примерно в метре от земли, зафиксирована вот такая перекладина.
На эту перекладину с обеих сторон укладываются две длинные доски – своеобразный «стартовый стол» для последующего подъема листа наверх.
Подготовленный к подъему лист укладывается на эти доски…
… и его торец оказывается как раз перед лестницей.
Теперь нужно продумать, за что удерживать лист при подъеме.
Некоторые просто пробивают у края по центру дырку, за которую цепляют крюком.
Но в нашем случае мастер решил использовать струбцину. Она затянута по верху волны (с подкладкой сверху и снизу, чтобы не царапалась поверхность).
Получилась довольно удобная рукоятка за которую лист можно затягивать наверх или вручную, или подвязав к нему веревку. Сам-то по себе лист не тяжелый – главное – не дать ему заломиться или деформироваться.
Лист по лестнице-аппарели затянут наверх.
Лист перетягивается на предназначенное ему стартовое место, и начинается его крепление саморезами к доскам обрешетки.
Как уже говорилось, желательно начинать укладку с подветренной стороны (если на участке строительства наблюдается явное преобладание ветров с какого-то направления). В этом случае ветер меньше будет «задирать» листы по линиям нахлестов.
Очень важно правильно, ровно по перпендикуляру к линии карниза, установить первый лист. А сделать это бывает непросто – край листа обычно свешивается за линию карниза на 50-100 мм, да и короткий торец (всего около метра) в любом случае выровнять сложно. А даже небольшая ошибка на первом листе может дать значительный перекос в дальнейшем.
Поэтому лучше будет заранее провести на готовой обрешетке разметку – вычертить на ней линию, которая гарантированно перпендикулярна линии карниза.
Выполнить это несложно, если вспомнить правил египетского треугольника: у него катеты и гипотенуза соотносятся как 3 : 4 : 5. То есть можно отложить по линии карниза, например, а = 1200 мм (3 × 400), по линии от карниза к коньку б = 1600 мм (4 × 400), и тогда, если достигнут прямой угол, гипотенуза будет равна в = 2000 мм (5 × 400).
От проведённой заранее линии перпендикуляра (б) можно потом «плясать» в любую сторону параллельным ее переносом, и ошибки не случится.

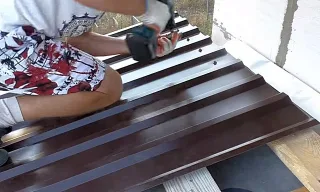

После того как лист выставлен точно по линям, начинается его крепление саморезами с помощью шуруповерта.
Для большинства типов профнастила, применяемых для кровель в частном строительстве, используется следующая схема:
— низ листа крепится в первую доску обрешетки вдоль карниза, в каждой нижней волне;
— верх листа крепится аналогична, также по каждому низу волны, в последнюю перед коньком доску обрешетки.
— стартовый край листа крепится в каждую доску обрешетки в низ первой от края волны;
— по всей остальной площади листа саморезы вворачиваются в доски обрешётки через одну волну, в шахматном порядке.
Очередной лист нахлестывает волной с уже установленным, его края выравниваются, а затем крепление проводится в том же порядке – верх и низ в каждую нижнюю волну, край вдоль нахлеста – по низу волны в каждую доску обрешетки.
Остальное – в шахматном порядке.

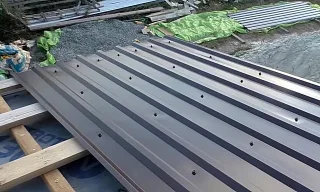

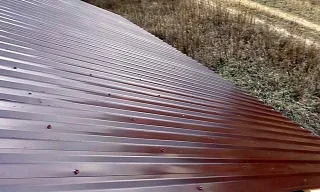

Для большей наглядности можно посмотреть, как кроется профнастилом небольшая односкатная крыша на пристройке к тому же дому.
Здесь весь «рисунок» расположения саморезов – как на ладони.
Верх – саморез в каждой нижней волне.
Край – в каждой доске обрешётки.
Низ – в каждой нижней волне.
Остальные – разбросаны через волну в шахматном порядке.
Дошли до последнего листа – и он должен быть несколько меньше по ширине.
Производятся необходимые замеры.
Производится рез листа по длине.

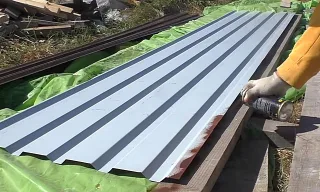

Затем этот резаный край рекомендуется сразу же обработать краской нужного цвета, например, используя аэрозольный баллончик, как показано на фотографии.
После этого обрезанный лист укладывается, нахлестывается, выравнивается и крепится по тому же принципу.
Но только краевое крепление (в каждую доску обрешетки) для него проводится уже с обеих сторон.
Пытливый читатель, должно быть, заметил, что между кровельным покрытием и стеной отчего-то оставлен просвет. Это не должно вводить в заблуждение. Просто в рассматриваемом примере стена еще будет снаружи утепляться слоем пенополистирола.
И только после его оштукатуривания будет устанавливаться профиль примыкания – это будет показано ниже.

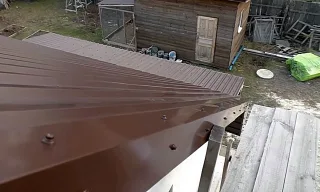

После того как оба ската застелены профнастилом, сверху их необходимо закрыть коньковыми профилями.
Эти профили обычно впускаются длиной 1200 или 1500 мм, то есть приходится использовать несколько штук.
При стыковке профилей они укладываются внахлест на 150÷200 мм.
Мастер уже ранее устанавливал конек, но по прошествии зимы был вынужден его демонтировать. Причина – при сильном ветре в промежуток между коньком и нижними волнами профнастила забрасывает снег.
Поэтому решено установить специальный уплотнитель.
Уплотнитель – это пористые упругие ленты клиновидной формы. С одной из сторон нанесен самоклеящийся слой, прикрытый бумажной защитной подложкой.
Уплотнитель после снятия подложки приклеивается так, как показано на иллюстрации, по всей длине конькового элемента.
Отступ от вершины угла – примерно по 100 мм в каждую сторону.
После установки конька на место, уплотнитель заполнит все свободные промежутки между профнастилом и коньковым профилем.
После этого можно крепить коньковый профиль саморезами.
Он фиксируется через верх волны профнастила. Обычно бывает достаточно крепления через одну волну. Впрочем, если есть лишние саморезы, можно крепит и в каждую – хуже не станет.
Теперь вернемся к односкатной крыше пристройки. Там, после утепления стены, необходимо установить профиль примыкания.
Будут использоваться вот такие профили длиной 1500 мм.
Линия примыкания к стене сверху прикрыта широким карнизным свесом, а сама стена снаружи- это оштукатуренный слой пенополистирола. Поэтому и решено было использовать профиль, не требующий прорезки штрабы.
Профиль устанавливается, слегка прижимается (так как обладает определенными пружинящими качествами), а затем крепится саморезами через верх волны профнастила.
Крепление проводят по всей линии примыкания к стене, стыковка профилей – с перехлестом 150 мм.
Особо частого шага установки саморезов здесь не требуется — можно через две или даже через три волны, но с обязательным креплением в зоне нахлеста.
Здесь показан упрощенный вариант. Но все же часто для зоны примыкания применяют профили, у которых сверху имеется отогнутая наружу полочка. Вот под нее приходится прорезать канавку (штрабу) которая предварительно заполняется герметизирующим составом. Дальнейший монтаж – без изменений.
Осталось «облагородить» свесы – закрыть из специальными планками. Это обычно проводится после подшивки софитов.
Вот после установки софитов с торцевой части кровли осталась «пазуха». Мастер закрывает ее вырезанным по снятым размерам из листа металла той же расцветки фрагментом. Крепление – кровельными саморезами в деревянные детали узла.
Теперь необходимо закрыть щель по фронтонному свесу кровли – между профнастилом и брусом, к которому снизу закреплена подшивка.
Для этого применяются специальные профили – ветровые планки.
Устанавливать их начинают от нижнего края, последовательно нахлёстывая верхние (примерно на 150 мм).
Крепят ветровые планки кровельными саморезами. Сверху – через верх первой волны профнастила. С торца – в проходящий по краю брус.
Шаг саморезов в каждом из этих рядов – 250÷300 мм.

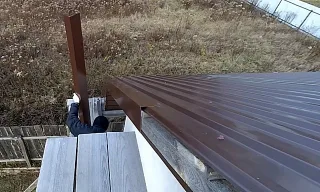

Верхнюю планку обычно приходится укорачивать – в ход идут ручные ножницы по металлу.
Аналогичным образом крепится планка и по краю второго ската.
Верхние края планок должны быть заведены под коньковый элемент, а потом зафиксированы саморезами вместе с ним.

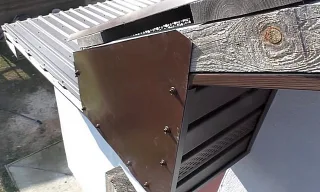

Получается примерно такой узел, как показан на иллюстрации.
Готовый фронтонный свес кровли.
Последний рывок – необходимо довести до ума карнизные свесы.
Лобовая доска сверху прикрыта капельником. Снизу подшиты софиты. Осталась незакрытой узкая полоса.
Здесь будет использоваться Г-образный профиль, который верхней своей частью подсовывается под капельник, а нижней полкой – закроет резаные края софитов.

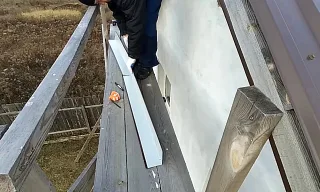

Профили последовательно заводятся под капельник, подаются до упора вверх, а затем крепятся кровельными саморезами.
Стыковка соседних профилей с уже известным нахлестом около 150 мм.
Крепление профиля сверху – через капельник, примерно на 20 мм от его нижнего края.
Снизу – в торец лобовой доски.
И вот что получается в итоге.
На этой иллюстрации хорошо показано взаимного положения капельника и облицовочного Г-профиля.
Понятно, что капли воды ни при каких условиях внутрь не попадут – они просто будут скатываться вниз.

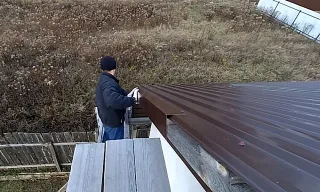

Ну и, наконец, после того как все свесы кровли отделаны профилями, кровельные работы можно считать законченными – и любоваться полученным результатом.

*  *  *  *  *  *  *

Понятно, что в данной публикации был рассмотрен далеко не самый сложны случай. Но начинать самостоятельную деятельность, не имея опыта, с вычурной крыши со сложными формами скатов – дело рискованное. Но, впрочем, и там сохраняются все те же принципы крепления профнастила саморезами, разве что прибавится возни с раскроем и установкой дополнительных профильных элементов по внешним углам.

А в качестве видеоиллюстрации к статье предлагаем посмотреть сюжет, в котором бригада мастеров кроет профнастилом двускатную крышу пристройки, стыкуя ее с кровлей старого здания. И опять основной упор делается на правильный монтаж обрешетки.

Видео: Монтаж гидроизоляции, обрешётки и кровли из профнастила

главный редактор

Автор публикации
Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и советов по ремонту, дизайну и строительству из наших социальных сетей


Уже 432 300 участников с нами, присоединяйтесь и вы!
