Как сделать крышу на пристройке к дому: инструкция и какие нюансы нужно учитывать в первую очередь

Пристройки к дому, как правило, сооружаются в тех случаях, когда необходимо расширить жилое пространство, обустроить веранду или террасу для летнего отдыха, получить дополнительные площади для размещения в них гаража или каких-либо хозяйственных помещений. Безусловно, такая пристройка должна иметь надежную крышу. И очень часто в подобных случаях вопросы вызывает состыковка крыши пристройки со стенами основного строения или с его кровлей. Эти участки — наиболее уязвимы по вероятности возникновения протечек, что при неправильном монтаже случается, увы, нередко.

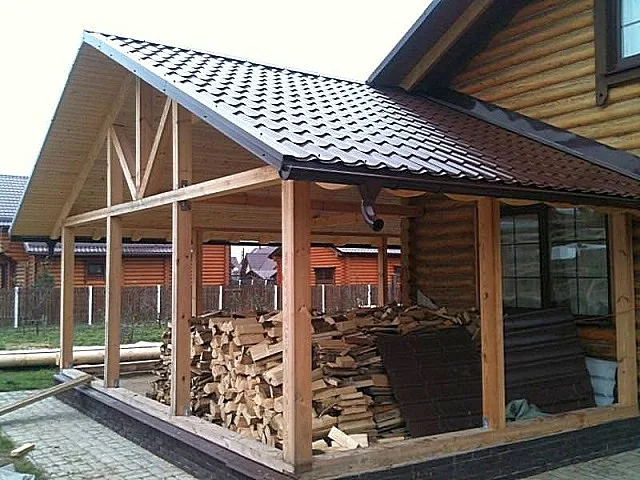

Как сделать крышу на пристройке к дому
Как сделать крышу на пристройке к дому

Чтобы разобраться, как сделать крышу на пристройке к дому качественно, есть смысл подробно разобрать некоторые нюансы различных вариантов ее возведения. Естественно, обращая при этом особое внимание на выполнение гидроизоляционных работ при обустройстве линий стыков и примыканий.

Несколько слов о базовой конструкции крыши

Чтобы в дальнейшем было проще разбираться в терминологии, так сказать, «говорить на одном языке», имеет смысл рассмотреть принципиальную схему конструкции крыши. В качестве примера взят вальмовый ее вариант, просто потому, что он обычно включает в себя практически все элементы, из которых состоит стропильная система любого типа.

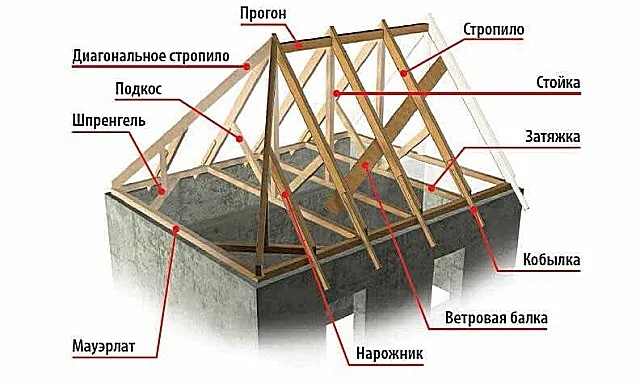

Пример строения стропильной системы. Большинство из элементов входят в состав систем любого типа крыш
Пример строения стропильной системы. Большинство из элементов входят в состав систем любого типа крыш

Итак, стропильная система состоит из следующих деталей, каждая из которых имеет конкретное предназначение:

  • Мауэрлат — это мощный брус, укладываемый и закрепляемый по периметру дома на его несущие стены. Он предназначен для наиболее равномерного распределения веса всей конструкции крыши и выпадающих на нее внешних нагрузок. Очень часто именно на этот элемент конструкции фиксируется нижняя сторона стропильных ног.
  • Стропилаэто, можно сказать — основные детали любой системы, формирующие скаты крыши и служащие основой для крепления обрешетки и кровельного материала. Изготавливаются стропила из доски, имеющей необходимое для обеспечения прочности сечение.
  • Диагональные (накосные) стропила — эти элементы входят в состав вальмовой, полувальмовой и многощипцовой стропильной системы. Они устанавливаются по углам строения и соединяют их с коньковым прогоном (коньком).
  • Нарожники — это также стропила, но имеющее меньшую длину. Они опираются своими концами на мауэрлат и диагональное (вальмовое) стропило. (при многощипцовой крыше – на коньковый прогон и диагональное стропило)
  • Коньковый прогон — продольная доска или брус, на которую фиксируются стропила в верхней их части.
  • Затяжка — горизонтальныq брус или доска, скрепляющиq между собой противоположные стропильные ноги в паре, в нижней или средней их части. Нижние затяжки также могут одновременно служить балками чердачного перекрытия. Если же их устанавливают в средней части стропил, то дополнительно в стропильную систему может входить брус, который выполняет роль балки перекрытия.
  • Стойки или бабки — элементы усиления конструкции. Устанавливаются на затяжку (или на лежень, установленный на внутреннюю капитальную стену) и подпирают коньковый прогон иди непосредственно стропильную ногу, уменьшая тем самым ее пролёт между точками опоры.
  • Подкос — диагонально расположенный элемент усиления, упирающийся с одной стороны в стропильную ногу, а с другой — в затяжку, лежень или стойку. Эта деталь стропильной системы служит для придания ей дополнительной жесткости, а также помогает снять часть нагрузки от веса конструкции со стен строения.
  • Шпренгель — элемент, свойственный  вальмовым стропильным системам. Это брус,  стягивающий по углам мауэрлат и служащий основой для стоек, подпирающих диагональные стропила (которые обычно получаются самыми большими по длине). Такая деталь  усиления также способствует снятию нагрузки со стен дома.
  • Ветровая балка — необязательный, но все же довольно часто применяемый элемент усиления системы. Это диагонально расположенная доска, которая фиксируется на стропильных ногах со стороны чердачного помещения и делающая конструкцию более жесткой. Этот элемент необходим в том случае, если скаты крыши имеют крутой уклон. Обычно размещается на наветренной стороне.
  • Кобылка — доска или брус, с помощью которого наращиваются стропильные ноги в нижней части. Они, как правило, предназначены для формирования карнизного свеса скатов кровли.

Цены на крепления для стропил

крепления для стропил

Итак, основными в любой стропильной системе являются элементы, формирующие скаты крыши — это стропила и коньковый прогон. Остальные детали можно считать вспомогательными, поэтому в различных системах могут применяться только некоторые из них.

Типы крыш пристроек

Какие варианты возможны в принципе

Для начала стоит разобраться, какой может быть крыша пристройки к дому. Совершенно очевидно, что ее тип будет напрямую зависеть от конструкции основной стропильной системы и того, как расположена пристройка относительно основного здания.

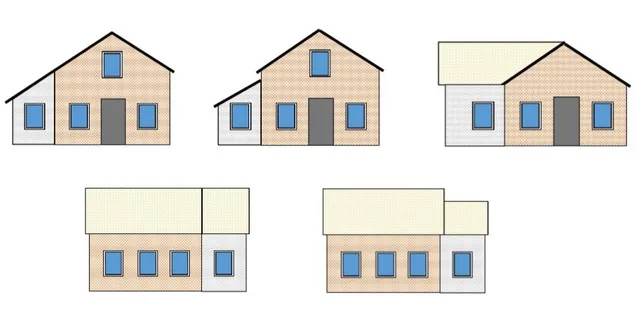

Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания
Часто используемые варианты пристроек к дому, и взаиморасположение их крыш с крышей основного здания

Итак, или расширение самого жилого строения, или же пристройка отдельного от него вспомогательного помещения может осуществляться с одной, двух или даже трех сторон дома. Поэтому и крыша для нее может иметь разные типы конструкции.

Самым популярным вариантом крыши пристройки является односкатная система, так как она имеет наиболее простую конструкцию и не особо сложна в монтаже. Этот вариант обычно используется, когда пристройка делается только с одной стороны дома, обычно – по его длинной стороне.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Однако, крыша пристройки может иметь и двускатную, полувальмовую или вальмовую конструкцию. Встречаются даже более сложные конфигурации стропильных систем, которые в сочетании с крышей основного здания образуют многощипцовую конструкцию. Но их обычно планируют при полной реконструкции дома, таким образом даже меняя его архитектурный стиль.

Чаще всего владельцы среднестатистических частных домов особо «не заморачиваются», и выбирают простую односкатную крышу, для пристройки, расположившейся вдоль одной из стен здания.

Варианты односкатных крыш пристроек

Односкатные крыши пристроек тоже могут быть построены по-разному, поэтому, задумывая расширение дома или же постройку отдельного дополнительного помещения, одна стена которого будет общей с основным строением, необходимо все продумать все нюансы конструкции.

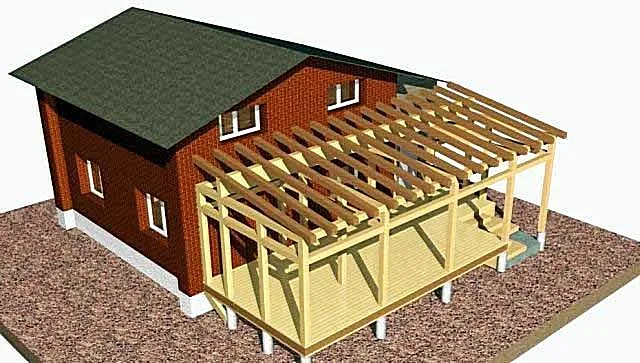

Вариант пристройки с односкатной крышей с фронтонной стороны здания.
Вариант пристройки с односкатной крышей с фронтонной стороны здания.
  • Первый вариант односкатной крыши может быть использован в том случае, если к дому решено присоединить веранду или террасу, а также гараж или хозяйственную постройку, то есть нежилые помещения, которые не потребуют эффективного утепления крыши. Такая односкатная кровля не имеет чердака, поэтому является холодной, и мало подходит для жилого строения дома, расположенного в регионе с суровыми зимами. Все тепло из комнат будет уходить через потолок.

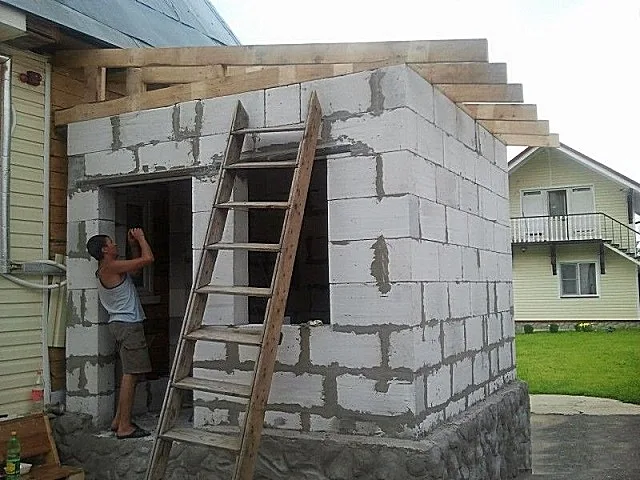

Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши
Небольшая пристройка на входе в дом, для которой достаточно простейшей односкатной крыши

Именно поэтому под такой кровлей чаще всего располагают помещения, используемые в летний период или не требующие постоянного отопления в холодное время года. Конструкция подобной крыши несложна, и вполне может быть смонтирована своими силами. Кроме того, она не требует сложных расчетов, так как достаточно расположить скат кровли под нужным или даже возможным уклоном, по конкретной ситуации.

Конструкция стропильной системы односкатной крыши, пристраиваемой к стене дома, получается довольно прочной. Обычно ей придается небольшой уклон, а стропила прочно связываются с мауэрлатом и балками перекрытия, поэтому эта система выдержит самый тяжелый кровельный материал.

  • Если же в пристроенной к дому части планируется обустроить жилое помещение, то угол скатов желательно все же сделать покруче. В этом случае между стропильной системой и чердачным перекрытием образуется более просторное пространство, которое позволит применить один из видов утепления крыши. Подойдет этот вариант конструкции и в том случае, если к дому пристраивается отапливаемый гараж или мастерская.

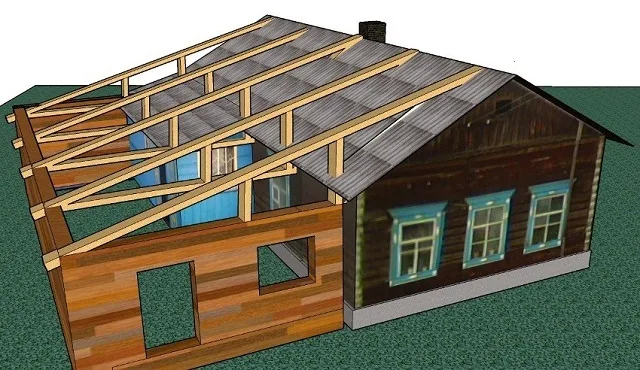

Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки
Схема объединения ската кровли, чтобы он стал общим и для дома, и для пристройки

Как можно видеть на данном 3D-проекте, стропила крыши пристройки привязываются к коньку основной стропильной системы. При этом старое покрытие ската можно даже не демонтировать, оставив его в прежнем состоянии. Исключением будут те участки, через которые пройдут установленные опорные стойки, поддерживающие стропильные ноги. А также придется освободить от кровельного материала полосу примыкания стропил к коньковому прогону.

Такая, по сути, полная реконструкция доброй половины крыши основного строения потребует точных расчетов, которые лучше всего доверить специалистам. Это связано с тем, что нагрузка на некоторые элементы значительно увеличившейся стропильной системы, а также на несущие стены существенно возрастет. Поэтому, прежде чем заниматься закупкой материалов для работы, необходимо произвести точные расчеты, которые определят возможности старой крыши и стен строения, иначе они могут не выдержать увеличенной нагрузки.

Односкатной крыше чаще всего придается не слишком большой уклон, который может составлять 20÷30 градусов. И настоятельно не рекомендуется делать на пристройке плоскую крышу, так как на ней в зимний период будет скапливаться большие снеговые наносы, массу которых стропильная система может не выдержать. А кроме того, бурное весеннее таяние снега на таком скате нередко проводит к протечкам по линиям стыка со стенами или со старым кровельным покрытием.

Цены на снегозадержатели

снегозадержатели

Двускатные крыши пристройки

Двускатная крыша на пристройке делается реже, так как она более сложна в монтаже и привязке к основной стропильной системе. Если выбирается такой вариант, то один из его фронтонов чаще всего закрепляется на стене дома или же на его фронтонной части.

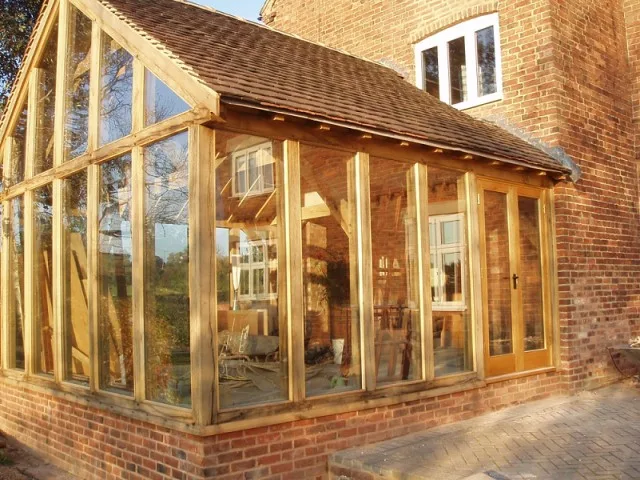

Пристройка состыкована с торцевой стеной дома, и над ней возведена двускатная крыша
Пристройка состыкована с торцевой стеной дома, и над ней возведена двускатная крыша

Однако в этом случае необходимо помнить, что старое строение должно быть достаточно надежным, так как на его несущую стену нагрузка будет значительно увеличена.

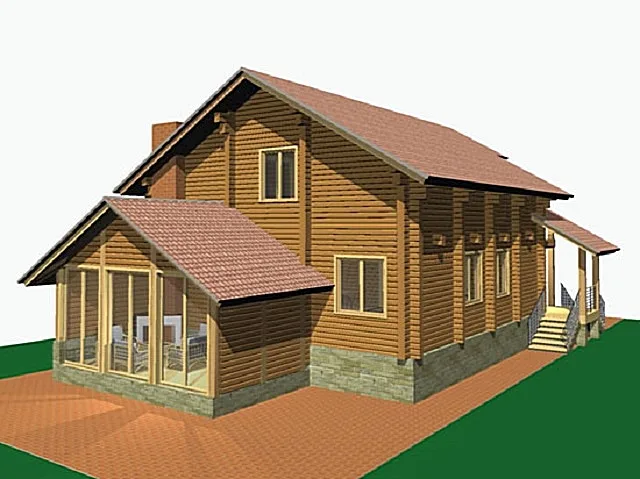

Пристройка с двускатной крышей меньше по ширине, и сдвинута влево от центра основного здания
Пристройка с двускатной крышей меньше по ширине, и сдвинута влево от центра основного здания

Двускатную пристройку чаще всего располагают с торцевой стороны дома. Она может иметь такую же ширину, как и основное строение, быть меньше его, располагаться по центру или же быть сдвинутой в одну или другую сторону относительно центра.

Смещённые от центра пристройки, и выходящие при этом за пределы торцевой стороны дома, иногда продлеваются и вдоль одной из его сторон. Последний вариант возможен в том случае, если дом имеет довольно большую высоту, так как крыша боковой стороны пристройки будет начинаться от карниза кровли основного строения.

Вальмовые или полувальмовые крыши пристроек

Вальмовый или полувальмовый тип крыши на пристройке возможен, если она располагается вдоль двух стен дома. Иногда эту конструкцию кровли выбирают и для пристройки, возведенной с одной стороны здания, но имеющей достаточно большую ширину.

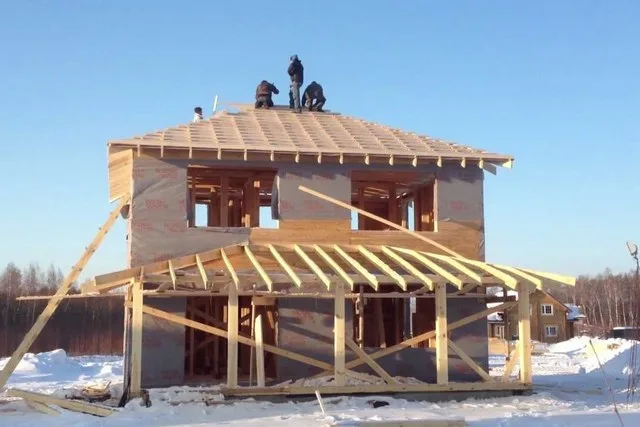

 Вальмовые крыши над пристройками возводятся нечасто – их обычно предусматривают еще на этапе общего проектирования всего дома
Вальмовые крыши над пристройками возводятся нечасто – их обычно предусматривают еще на этапе общего проектирования всего дома

Такой вариант конструкции тоже достаточно труден в монтаже и требует весьма сложных расчетов. Опорные балки, которые становятся основой стропильной системы, должны быть закреплены на стене основного строения, а это значит, что нагрузка на нее и на фундамент — значительно возрастет.

Проектирование конструкции крыши пристройки

Расчеты базовых параметров стропильной системы

Расчеты проводятся при проектировании любого типа крыши. Если работы будут производиться самостоятельно, то необходимо выполнить рисунок от руки, а лучше аккуратный или чертеж основного строения с будущей пристройкой в определенном масштабе.  По данной схеме можно будет точно просчитать возможный угол уклона ската, а также высоту стоек и размер мауэрлата. Причем, производя расчеты, необходимо помнить, что от каждого из этих параметров зависит прочность и долговечность конструкции.

Цены на профлист

профлист

Чтобы расчеты были более точными их проводят с помощью специальных программ. В них обязательно  учитываются характеристики основной постройки и возможности закрепления на ее стене элементов пристройки.

При расчетах крыши пристройки, учитываются следующие ее параметры:

  • Уклон ската крыши, который чаще всего выбирается в диапазоне от 15 до 45 градусов. Во многом уклон будет зависеть и от выбора кровельного материала.
  • Длина стропильных ног с учетом размера свеса.
  • Длина элементов и расположение элементов усиления, устанавливаемых под стропильные ноги системы.
  • Площадь одного или нескольких скатов крыши.

Кроме того, данные параметры, определят количество необходимого материала для возведения крыши пристройки. Однако, необходимо помнить, что приобретая древесину для стропильной системы, к найденному количеству необходимо добавить 15÷20%. А покупая кровельное покрытие, необходимо предусмотреть нахлест листов друг на друга. При этом для расчётов берется не общая, а полезная площадь листа.

Ниже расположены несколько калькуляторов, которые, возможно, помогут с определением некоторых важных параметров создаваемой стропильной системы пристройки.

Калькулятор зависимости высоты стропильной системы от угла  крутизны скатов

Одними из основополагающих параметров любой стропильной системы являются крутизна скатов кровли и высота конструкции. Для двускатной или вальмовой крыши пристройки высота будет равна превышению конька над плоскостью мауэрлата. Для односкатной пристройки – превышение, также над плоскостью мауэрлата, линии крепления стропильных ног к стене основного здания.

Очевидно, что крутизна ската и его высота — тесно взаимозависимы. Проследить эту зависимость поможет предлагаемый калькулятор. Так, если планируется конкретный угол уклона под выбранное кровельное покрытие, можно определить, какое превышение над мауэрлатом получится в самой высокой точке кровли. Или, если необходимо сделать крышу с фиксированной высотой в коньке, несложно определить, какой уклон при этом получится.

Перейти к расчётам


Укажите запрашиваемые значения и нажмите кнопку «Рассчитать высоту конька h»
Расчет провести для:
Ширина пристройки D, (метров)
Планируемый угол уклона кровли α, (градусов)

Калькулятор расчета длины стропил

Теперь несложно определить и длину стропильных ног, пользуясь геометрическими зависимостями прямоугольного треугольника. Расположенный ниже калькулятор способен рассчитать длину как обычных стропил для односкатной или двускатной системы, так и накосных (диагональных) – для вальмовой или шатровой крыши.  Надо лишь указать «направление расчета».


Введите запрашиваемые значения и нажмите кнопку "Рассчитать длину стропильной ноги"
высота конька (конькового узла) h, метров
ширина здания D, метров
Для какой системы произвести расчет?

Калькулятор расчета удлинения стропил для карнизного свеса

Стропила обычно не обрываются на мауэрлате – делается их вынос наружу для формирования карнизного свеса кровли. Или же, в целях экономии материала, этот вылет формируется наращиванием с помощью специальной детали – кобылки. Расположенный ниже калькулятор поможет вычислить величину этого удлинения стропильной ноги или рабочий (без учета участка крепления) размер кобылки. Расчет также можно провести для обычной или для накосной стропильной ноги.


Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ УДЛИНЕНИЕ СТРОПИЛА ΔL (РАБОЧУЮ ДЛИНУ КОБЫЛКИ)»
Планируемая ширина карнизного свеса k, метров
Угол уклона ската α, градусов
Для какой стопильной ноги рассчитываем?

Материалы для возведения крыши

Надёжность и долговечной будущей крыши пристройки напрямую зависит от правильности выбора пиломатериалов для монтажа стропильной системы и их качества:

  • Для мауэрлата обычно применяется Брус, изготовленный из хвойных пород, размером в сечении 100×150 мм.
  • Для стропил очень часто используют доски сечением в 50×150 мм. Для небольшой пристройки запаса прочности таких стропильных ног хватает с избытком. Но если планируется перекрывать довольно большое сооружение, и стропила будут иметь при этом немалый пролет, то лучше подстраховаться, и провести соответствующий расчет, который покажет требуемую величину сечения стропил для конкретного случая. Аналогичный материал, как правило, применяется и для деталей усиления стропильных ног — стоек и подкосов.

Расчет же можно провести по упрощённому, но сохраняющему вполне приемлемые показатели точности алгоритму. Он заключается в том, что учитываются основные максимальные нагрузки, с которыми предстоит справиться стропильной системе:

— Это вес самой стропильной системы, обрешетки, кровельного покрытия и его термоизоляции, если она планируется. Сюда же закладывается и так называемый «эксплуатационный резерв», чтобы стропила выдерживали повышенные нагрузки, например, от веса работающего на крыше человека.

— Принимается в расчет масс снежных наносов.

— Немалую составляющую общей нагрузки  дает и ветровое воздействие, особенно  если крыша имеет большую высоту и площадь.

Суммарная нагрузка обычно выражается в килограммах на квадратный метр. Но лучше ее привести к распределённой, то есть выпадающей на погонный метр каждой стропильной ноги. Понятно, что чем чаще будет установлены стропила, то есть чем меньше будет их шаг, тем меньше будет показатель распределенного воздействия на них.

Ну а зная величину распределенной нагрузки можно по таблице найти значение сечения пиломатериала (доски, бруса, бревна), способного гарантированно противостоять такому воздействию. Таблица приведена ниже:

Расчетная величина распределенной нагрузки кг/пог. метр стропильной ногиСечение пиломатериала для изготовления стропильных ног
75100125150175доска или брусбревно
толщина доски (бруса), ммдиаметр, мм
405060708090100
Планируемый пролет стропила между точками опоры, мвысота доски (бруса), мм
4.543.532.5180170160150140130120120
54.543.53200190180170160150140140
5.554.543.5-210200190180170160160
65.554.54--220210200190180180
6.565.554.5---230220210200200
-6.565.55----240230220220

Работать с таблицей несложно.

— Если известно значение распределённой нагрузки (кг/м), то его округляют в большую сторону до указанных значений: 75, 100 , 125, 150 и 175 кг. Это задаст столбец в левой стороне таблицы.

— Затем в этом столбце выбирается значение планируемой величины пролета стропила в метрах. Так мы получаем строку.

— В этой строке в правой стороне таблицы указаны сечения пиломатериалов, которые по своему прочностному потенциалу гарантированно подходят для таких условий.

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Задать вопрос эксперту

Важно – расчёт всегда ведется по максимальному пролету стропил в системе. За него принимается расстояние между точками опоры. Понятно, что установкой дополнительных усиливающих элементов эту длину можно уменьшить.

А подсчитать распределенную нагрузку тоже не столь сложно, если воспользоваться предлагаемым онлайн-калькулятором.

Калькулятор расчёта распределённой нагрузки на стропильные ноги.

Перейти к расчётам


Укажите запрашиваемые данные и нажмите "Рассчитать распределенную нагрузку на стропила"
Угол ската кровли, градусов
Выбранный тип кровельного покрытия
Определите по карте-схеме и укажите зону своего региона по уровню снеговой нагрузки
Определите по карте и укажите зону своего региона по уровню ветрового давления
Укажите зону расположения здания
Укажите высоту конька крыши над землей

Ниже будет предложено ввести предполагаемый шаг установки стропил. Изменяя этот показатель, можно добиться оптимального значения распределенной нагрузки на стропильные ноги.
Опора_скользящая_для_стропил__5
Шаг установки стропил, метров

Несколько пояснений по проведению расчета с калькулятором:

— Вектор приложения силы снеговой нагрузки, величина ветрового давления зависят от угла крутизны скатов кровли. Нам это значение уже известно.

— Следующим шагом нужно выбрать тип кровельного покрытия. Каждое из них характеризуется свое массой – она уже учтена в программе калькулятора. Кроме того, сразу учтены весовые показатели обрешетки и утепления, заложен «эксплуатационный резерв».

— Следующим шагом по карте-схеме необходимо определить, к какой зоне по уровню снеговой нагрузки относится ваш регион проживания. Эта зона указывается в выпадающем списке соответствующего поля калькулятора. Значения снеговой нагрузки для каждой из зоны уже внесены в базу программы.

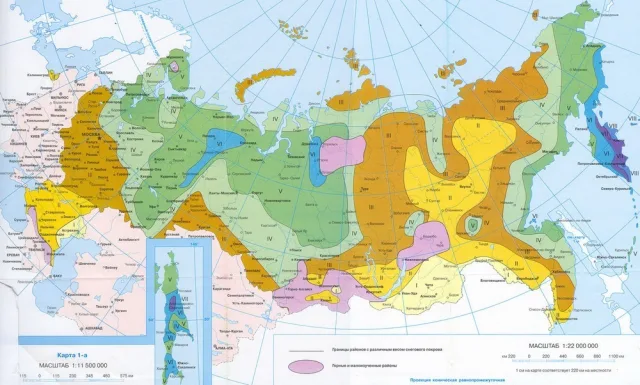

Карта №1 — для определения своей зоны по уровню снеговой нагрузки
Карта №1 — для определения своей зоны по уровню снеговой нагрузки

Аналогичным образом по второй карте схеме определяется номер зоны по уровню ветрового давления. Номер зоны также указывается в соответствующем выпадающем списке.

Цены на шифер

шифер
Карта №2 — для определения зоны по уровню ветрового давления
Карта №2 — для определения зоны по уровню ветрового давления

Показатель ветрового давления зависит еще и от особенностей окружающей местности. Необходимо выбрать соответствующую зону, наиболее подходящую к своему конкретному случаю. Критерии оценки указаны в калькуляторе. Но следует иметь в виду, что искусственные или естественные преграды для ветра только тогда принимаются в расчет, если они расположены от дома в радиусе, не превышающем высоту крыши, умноженную на 30. Так, скажем, для дома с высотой в коньке 5,5 метров, например, лесопосадка, удаленная до 165 метров, считается преградой для ветра. Но если она расположена дальше, то местность уже правильнее считать открытой.

Еще одной необходимой величиной для расчета является высота самого дома, считаемая по коньку крыши.

— И, наконец, следует указать планируемый шаг установки стропильных ног. С этой величиной вполне можно «поиграть», то есть варьируя значения шага – пронаблюдать, как будут изменяться показатели распределённой нагрузки на стропила. Это, возможно, поможет выбрать наиболее оптимальные параметры создаваемой конструкции.

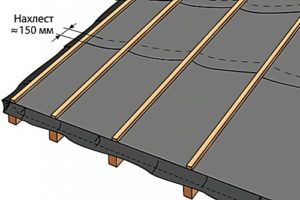

  • Для монтажа обрешетки самым ходовым материалом обычно является доска сечением 25×100 или 150 мм.
  • При выборе для покрытия пристройки мягкой кровли, или если этого требует малый угол уклона для профнастила или других листовых материалов, применяется сплошная обрешетка. Это может быть как дощатый настил с минимальным просветом между досками, так и листы фанеры или ОСП.

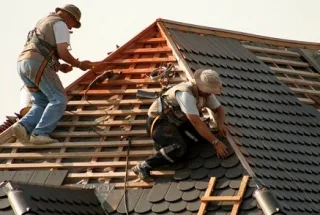

Монтаж обрешетки под кровельное покрытие – задача ответственная!

Может показаться, что это – вообще простейшая операция, не требующая сколь-нибудь серьезного похода. Однако, и в этом вопросе имеется немало важных нюансов. Подробнее о монтаже обрешетки своими руками — читайте в соответствующей статье нашего портала.

  • Для обрамления линии карниза и фронтонных границ кровли используются лобовые и ветровые доски. Здесь также уместно применение материала с сечением 25×100 или 150 мм. То есть не слишком толстого, но достаточно прочного.
  • Все деревянные детали стропильной системы должны пройти предварительную обработку составом, который защищает древесину от биологического разложения, от поражения плесенью, грибком и насекомыми. Специалисты рекомендуют использовать комплексный раствор, включающий в себя и антисептик, и добавки-антипирены, которые значительно повышают устойчивость древесины к возгоранию.

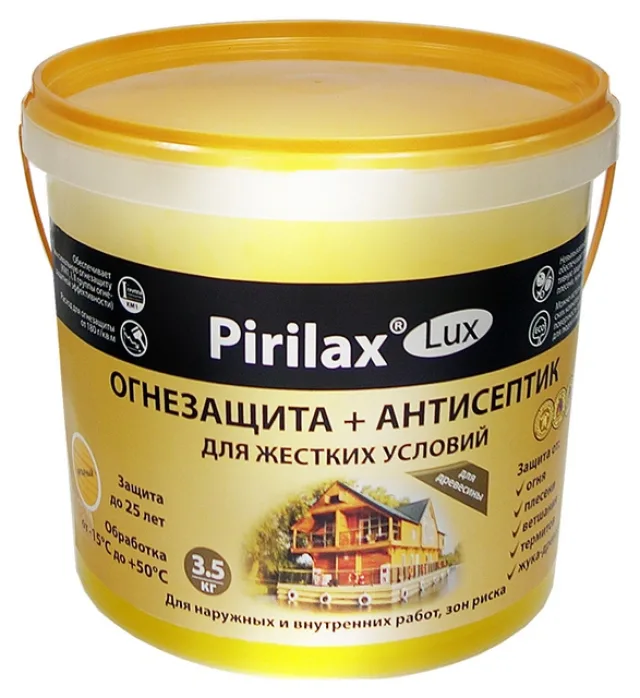

Весь пиломатериал, используемый для монтажа стропильной системы пристройки, должен быть обработан составом, повышающим его стойкость к биологическому поражению и к возгоранию
Весь пиломатериал, используемый для монтажа стропильной системы пристройки, должен быть обработан составом, повышающим его стойкость к биологическому поражению и к возгоранию
  • Кроме пиломатериалов, необходимо подготовить крепежные детали и элементы. Это могут быть различные металлические уголки, кронштейны или пластины. В качестве крепежа используются гвозди и (или) саморезы. Правда, специалисты рекомендуют для особо нагруженных деталей (тех же, скажем, стропильных ног) применять всё-таки не саморезы, а ершённые гвозди.

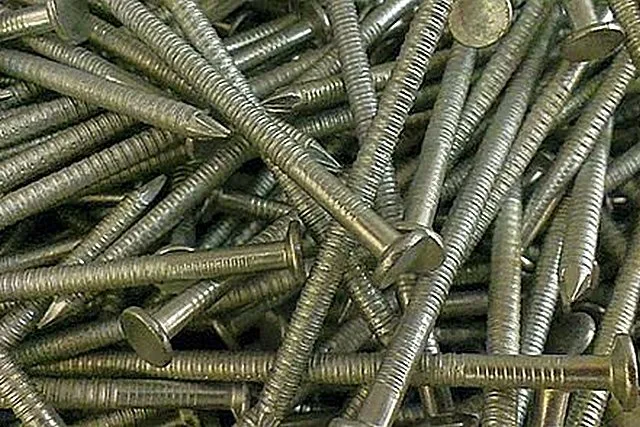

Если верить рекомендациям специалистов на строительных форумах, для монтажа нагруженных участков стропильной системы лучше применять не саморезы, а ершённые гвозди.
Если верить рекомендациям специалистов на строительных форумах, для монтажа нагруженных участков стропильной системы лучше применять не саморезы, а ершённые гвозди.

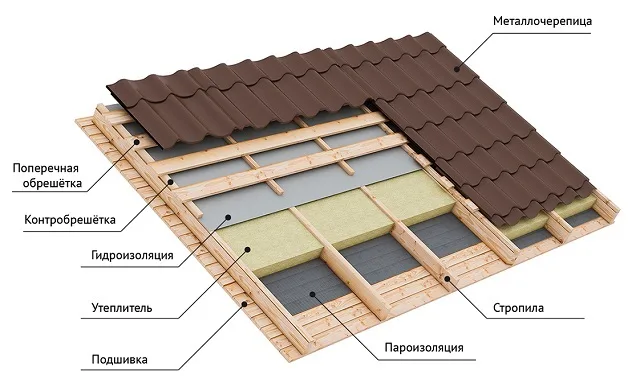

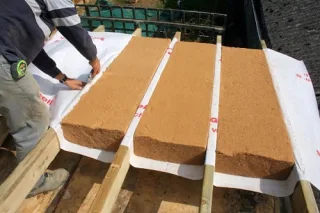

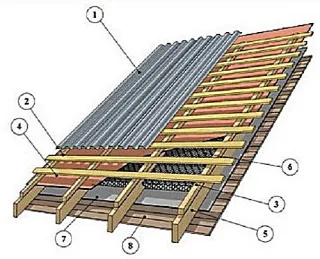

  • Для создания кровельного пирога потребуются утеплительные, пароизоляционные и гидроизоляционные материалы. В качестве утеплителя, чаще всего используется минеральная вата на базальтовой основе.
  • В комплекте с выбранным кровельным материалом необходимо сразу же приобретать дополнительные элементы, которые завершат оформление крыши – ветровые планки, карнизные элементы, профили для закрытия внутренних и внешних углов на пересечении скатов (если они будут по проекту), детали для примыкания скатов к стенам дома и другие.

Процесс сооружения крыши пристройки к дому

Монтаж вальмовой крыши над пристройкой

В этом разделе будет рассмотрена вальмовая крыша для небольшой пристройки, которая может использоваться в качестве навеса над входной дверью, террасы или же даже прихожей, если между опорами будут возведены стены.

ИллюстрацияКраткое описание выполняемых операций

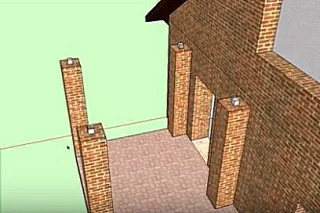

В данном случае крыша будет возводиться над пристройкой с размерами по периметру 3000×3000 мм. Основой этого сооружения являются четыре кирпичных столба, установленные по его углам.
В дальнейшем, при желании, между столбов могут быть установлены стены, и под крышей можно будет обустроить, например, прихожую.
Если же данное пространство останется открытым, то впоследствии крыша этой пристройки будет выполнять роль навеса.

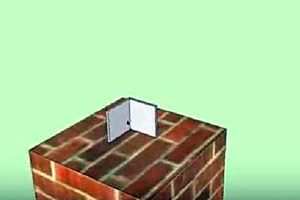

Еще при кладке кирпичных столбов, в их средней части устанавливаются закладные из стальных уголков, так, чтобы обеспечивался их выход сверху на торце примерно на 100 мм. Они потребуются для фиксации на столбах мауэрлата.
Сам же мауэрлат будет служить верхней обвязкой для пристройки и, одновременно, основанием для дальнейшего монтажа стропильной системы.
В некоторых случаях вместо закладных мастера используют квадратную стальную трубу, закрепляемую на фундаменте пристройки, вокруг которой и производится кладка опорных столбов.

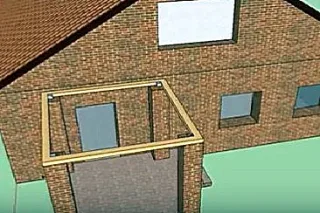

Теперь на столбы укладывается мауэрлат, для которого используется брус сечением 150×100 мм.
Фиксация бруса мауэрлата на столбах производится с помощью саморезов, которые вкручиваются через просверленные в металлических уголках отверстия.

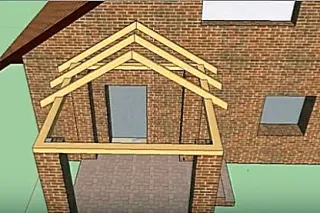

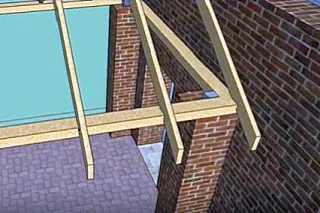

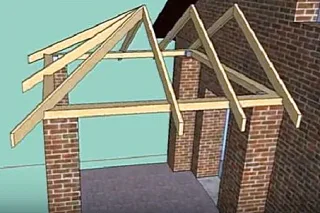

Следующим шагом выставляются и скрепляются между собой в коньке пары стропильных ног.
Перед началом этого процесса необходимо тщательно провести разметку — наметить осевые линии и конкретные отметки с выбранным для установки стропил шагом.
Чтобы стропила прочно были установлены на мауэрлате, в них делаются вырезы.

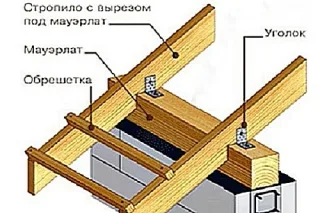

Чтобы было более понятно, что собой представляют вырезы на стропилах, приведена данная схема. Хотя на ней показано крепление мауэрлата на блочную стену, фиксация стропил на этот элемент производится точно таким же образом.
Кроме этого, стоит обратить внимание на то, что под укладку мауэрлата настилается гидроизоляционный материал, который не будет лишним и при монтаже этого элемента на столбчатую основу.

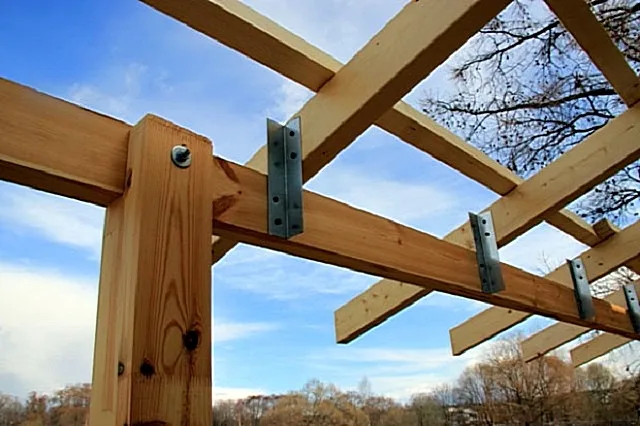

Дополнительно стропильные ноги крепятся к мауэрлату с помощью металлических перфорированных уголков.
Крайние, примыкающие к стене основного здания стропила, можно, кроме того, дополнительно закрепить к ней с помощью дюбелей.

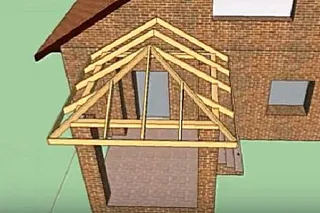

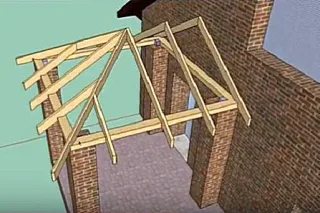

Когда обычные стропильные пары будут закреплены на мауэрлате, выставляются диагональные (накосные) стропила и центральное стропило вальмы.
Для того чтобы диагональные стропильные ноги плотно прилегали к установленным прямым стропилам, их края необходимо  подрезать под углом, который определяется в каждом конкретном случае отдельно.

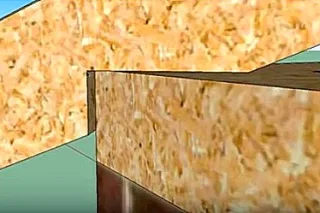

Здесь необходимо уточнить то, как должен быть сделан вырез в диагональном стропиле, так как он будет отличаться от вырезов в ногах, устанавливаемых на прямую часть мауэрлата. На диагональном стропиле приходится делать два среза, так как он устанавливается на угол конструкции.
Кроме того, срез так называемой «пятки», должен быть немного больше, чем положено, то есть между срезанной частью в стропиле и мауэрлатом должен оставаться зазор в 5÷7 мм, для компенсации деформаций от нагрузок.
Теперь, когда прямые и накосные стропила закреплены на мауэрлате, устанавливаются и фиксируются короткие стропила-нарожники. Одним краем они опираются, как и все остальные, на мауэрлат. Верхний же их край крепится к накосным стропилам.
Для упрощения этой операции, по нижнему краю накосных стопил с обеих их сторон часто крепится черепной брусок.
Стропила-нарожники придадут общей конструкции необходимую жесткость, завершат задание плоскостей будущих скатов кровли. Благодаря этому на стропильную систему будет проще крепить остальные материалы кровельного «пирога».
В данном варианте предусмотрен вынос стропил за линию мауэрлата наружу — для формирования карнизного свеса (о размере этого выноса говорилось выше).
После закрепления нарожников, все стропила в нижней части вначале подрезаются по вертикальной линии, а затем связываются лобовой доской, которая должна иметь ширину, равную ширине стропила, а толщину в 20÷25 мм.
Фиксация доски к торцам стропил осуществляется с помощью саморезов, шляпки которых должны быть утоплены в древесину, во избежание прямого попадания на них атмосферных осадков.
На данной схеме представлены все слои кровельного «пирога», которые используются для покрытия строений, в которых будут расположены жилые помещения.
Если же пристраивается летняя веранда или терраса, из «пирога» можно исключить утеплительный материал и пароизоляционную мембрану, остальные материалы должны быть закреплены в той последовательности, которая будет описана ниже.
Итак, кровельный «пирог» состоит из следующих слоев:
1. Кровельное покрытие.
2. Обрешетка.
3. Контробрешетка (брус 50×30 мм).
4. Гидроизоляционный настил.
5. Стропильные ноги.
6. Утеплительный материал.
7. Пароизоляционная мембрана.
8. Обшивка кровельного «пирога» с чердачной стороны.
Итак, после того как будет завершен монтаж стропильной системы, можно переходить к ее подготовке к укладке кровельного материала.
Первым этапом в этих работах идет процесс настила пароизоляционной мембраны.
Если крыша имеет достаточно крутой уклон, то пароизоляция фиксируется со стороны чердака. Ее растягивают и закрепляют с помощью скоб и степлера перпендикулярно стропилам, начиная снизу ската. Полотна пароизоляции расстилаются внахлест — верхнее полотно на нижнее на 150÷200 мм.
Если же крыша пологая, и со стороны чердака закрепить мембрану невозможно, то ее настилают на стропила со стороны улицы, таким образом, чтобы она провисала между ними на толщину утеплителя.
Затем сверху пароизоляционного материала, между стропил укладываются утеплительные маты базальтовой минеральной ваты.
Сверху утеплитель закрывается гидроизоляционным полотном, которое растягивается также перпендикулярно стропилам внахлест, на те же 150÷200 мм. Гидроизоляция укладывается начиная от нижнего края стропил так, чтобы полотно немного свешивалось вниз, закрывая половину или даже весь торец стропильных ног или же лобовую доску. Это необходимо для того, чтобы защитить утеплитель и торец деревянных элементов от попадания влаги. Закрепляется гидроизоляционный материал с помощью скобок степлера.
Далее, сверху гидроизоляции, на стропильные ноги закрепляются брус контробрешетки сечением 50×30 мм. Этот элемент необходим для фиксации гидроизоляции и создания вентиляционного зазора в 30 мм.
Следующим шагом на контробрешетку, перпендикулярно ей, прибиваются или прикручиваются доски обрешетки.
Расстояние между ними может быть разным, и зависит оно от того, какой кровельный материал выбран для крыши.
Для обустройства мягкой кровли настилаются фанерные листы с расстоянием между ними в 3 мм (температурный зазор).
Под ондулин также желательно делать сплошную обрешетку из фанеры или же широкой доски шириной в 150÷200 мм, толщиной в 25 мм, которую закрепляют на расстоянии 30÷50 мм друг от друга.
Следующим шагом идет монтаж системы сбора и отвода воды со скатов кровли.

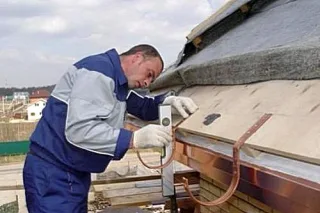

Для этого на первую доску обрешетки, идущую вдоль карниза, закрепляются кронштейны-держатели для водосточного желоба. Если обустроено сплошное покрытие, то кронштейны закрепляются на его край.
Желоба могут быть установлены сразу после закрепления кронштейнов или же после того, как на скаты будет установлено кровельное покрытие. Это зависит от того, какое покрытие для крыши будет выбрано. Например, если выбрано любое жесткое покрытие, то лучше всего монтаж желобов производить после его укладки, чтобы не повредить их в процессе подъема листов на скаты. При выборе же битумного шифера (ондулина), желоба можно устанавливать в любое время — как до, так и после настила кровельного покрытия.
OLYMPUS DIGITAL CAMERA
Можно смело сказать, что в последние годы самым популярным кровельным покрытием становится металлочерепица. Она привлекает владельцев домов эстетичным внешним видом? а также доступной ценой.
Однако, необходимо учитывать то, что при покрытии вальмового типа крыши от листов кровельного покрытия останется большое количество отходов. Поэтому, приобретая этот или другой жесткий материал для вальмовой или полувальмовой конструкции, необходимо произвести точные расчеты необходимого количества материала с учетом отходов.

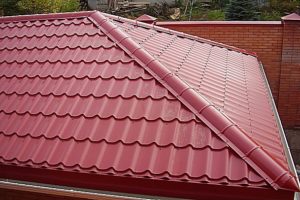

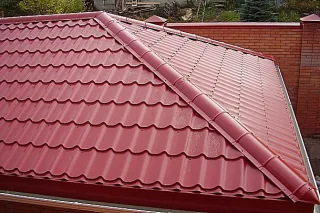

Для закрытия стыков жестких листов покрытия на углах соединения скатов можно использовать специальные металлические коньковые элементы которые фиксируются на покрытии кровельными саморезами.

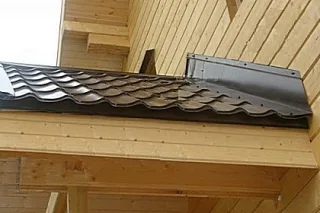

Стык между скатом и стеной или фронтонной частью крыши основного здания закрывается с помощью специального пристенного профиля который защитит этот участок от проникновения влаги.
Этот элемент может быть закреплен по-разному, в зависимости от того, из какого материала выстроена стена. Однако, в любом случае перед фиксацией профиля на стену по его верхней линии наклеивается специальный уплотнитель, идущий с ним в комплекте.
Другой способ герметизации стыка заключается в нанесении на стык примыкания герметика предназначенного для кровельных или внешних работ. Его наносят после того как профиль будет закреплен на кровле и на стене.
Если крыша пристройки примыкает к каменной или бетонной стене, то рекомендовано верхний сгиб планки утопить в канавку глубиной в 20÷25 мм, которая штрабится в стене по заранее сделанной на ней разметке.
По ширине эта штраба также делается в пределах 15-20 мм, чтобы сгиб пристенного профиля вместе с уплотнителем плотно входил в нее.
К кровельному покрытию профиль фиксируется кровельными саморезами.

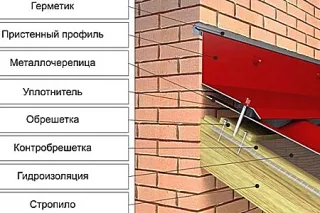

Пример обустройства такого узла примыкания кровли к стене хорошо показан на иллюстрации.

Цены на гибкую черепицу

гибкая черепица

Система водостока – важный элемент любой крыши здания

Большую глупость делаю те хозяева домов, которые относятся к этому вопросу, как ко второстепенному. Организованный сбор с крыши дождевой и талой воды и ее отвод в систему ливневой или дренажной канализации – это залог долговечности всего здания в целом. Как смонтировать систему водослива с крыши своими руками – читайте в специальной публикации нашего портала.

Односкатная крыша пристройки

Самой популярной крышей для пристройки к дому все же является односкатная, так как она имеет самую простую стропильную систему. Высчитать количество стройматериалов, а также кровельного покрытия для этой конструкции не столь сложно, так как в ней обычно, за ненадобностью, не предусматривается сложных конфигураций. Благодаря этому, такой тип крыш можно назвать самым экономным вариантом в плане закупки материалов и выполнения работ по ее монтажу.

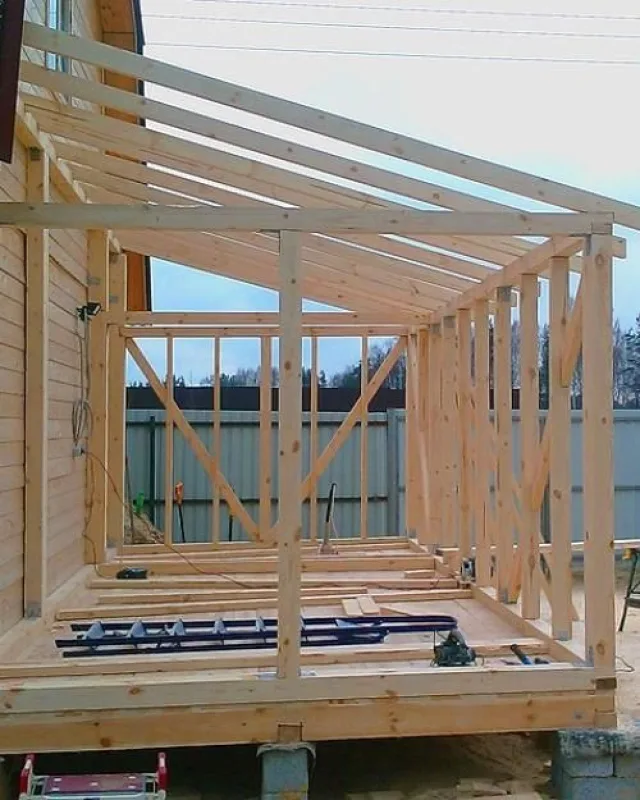

Односкатная крыша пристройки – намного проще и в проектировании, и в монтаже
Односкатная крыша пристройки – намного проще и в проектировании, и в монтаже

Процесс ее возведения, после расчетов и составления проекта, включает примерно те же этапы, что и рассмотренное выше строительство полувальмовой крыши:

  • На стены или опорные столбы пристройки, закрепляется мауэрлат (брус размером в сечении 100×150 мм). Понятно, что уровень мауэрлата должен быть нижу уровня запланированной линии крепления стропил к стене основного здания.  О величине этого превышения и получающейся при этом крутизне ската крыши — подробно рассказывалось ранее.
  • Далее, производится разметка мауэрлата под укладку стропильных ног в соответствии с рассчитанным шагом их установки.
Один из вариантов усиления стропильной ноги односкатной крыши
Один из вариантов усиления стропильной ноги односкатной крыши
  • Если крыша будет расположена под большим уклоном, то на мауэрлате также закрепляются балки перекрытия, обычно с тем же шагом, что и стропильные ноги. Для балок перекрытия может быть использована доска 50×100 мм. Такие элементы конструкции будут особенно необходимы, если планируется произвести обшивку потолка пристройки доской или фанерой.
Крепление стропильных ног на брусе верхней обвязки пристройки (или на мауэрлате) с помощью стальных уголков
Крепление стропильных ног на брусе верхней обвязки пристройки (или на мауэрлате) с помощью стальных уголков

Если же пристройка будет выполнять роль открытой террасы или веранды и имеет небольшую ширину, до 2 ÷ 2,5 м, то вполне можно обойтись и без балок перекрытия.

  • Если все-таки было принято решение монтировать балки перекрытия, то на них размечаются и закрепляются стойки разной высоты, которые станут дополнительными подпорками для стропильных ног. Такие элементы конструкции лучше всего делать из бруса такого же размера, что и балки перекрытия. Подобная мера бывает необходима, если пролет стропила достигает значительной величины, и требуются элементы его усиления, то есть дополнительные точки опоры для распределения нагрузки.
  • Следующим шагом на стене основной постройки по всей ее длине под карнизом закрепляется брус или же металлические кронштейны, на которые своими верхними концами будут опираться стропила. Брус выглядит предпочтительнее, так как он сразу задает и линию крепления и становится хорошей опорой для стропильных ног. Нередко применяют комбинирование этих способов – то есть стропила опираются на брус, и крепятся дополнительно кронштейнами.

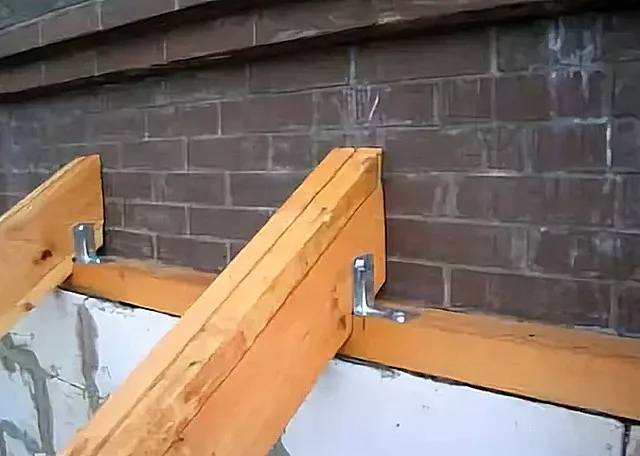

Вариант узла крепления стропила односкатной крыши пристройки к стене основного здания
Вариант узла крепления стропила односкатной крыши пристройки к стене основного здания
  • После того как для стропил будут созданы опорные точки, их укладывают и закрепляют на мауэрлате, стойках и брусе на стене дома. Крепление стропильных ног производится с помощью металлических перфорированных уголков и саморезов (гвоздей). Стропила рекомендуется вынести вперед за линию мауэрлата – такой свес отлично защитит стены пристройки от дождя. С величиной выноса мы уже разбирались.
Вариант кровельного «пирога», который отлично подойдет и для утепленной односкатной крыши пристройки к дому
Вариант кровельного «пирога», который отлично подойдет и для утепленной односкатной крыши пристройки к дому
  • Если постройка будет «летней», то есть неотапливаемой, сверху стропил сразу закрепляется обрешетка. Если же задуман монтажа утепленной крыши, то кровельный «пирог» будет состоять из пароизоляции, утеплителя, гидроизоляции, контробрешетки и обрешетки – все точно так же, как в выше рассмотренном варианте.

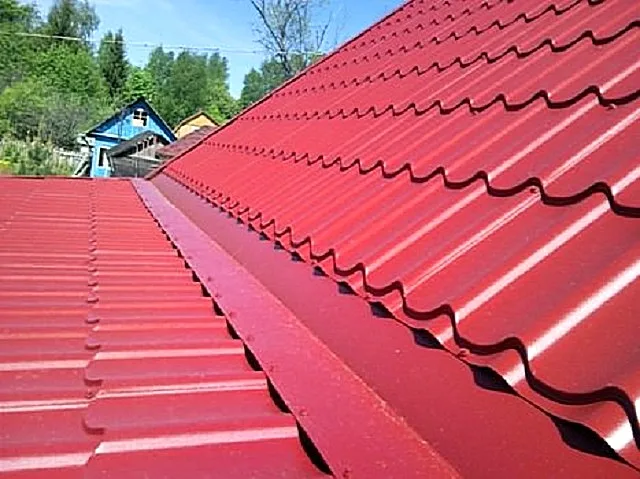

Специальный угловой профиль, заведенный под кровлю крыши дома и закрепленный поверх кровли пристройки обеспечит «непротекаемость» линии их стыка
Специальный угловой профиль, заведенный под кровлю крыши дома и закрепленный поверх кровли пристройки обеспечит «непротекаемость» линии их стыка
  •  Сверху обрешетки закрепляется кровельный материал. Линия его прилегания к стене здания отделывается таким же образом, как было показано в предыдущем примере. Но нередко скат крыши пристройки объединяют (стыкуют) со скатом кровли здания. Во избежание протекания по этой линии, монтируется угловой металлический профиль. Его заводят под кровельное покрытие основной крыши, и укладывают сверху кровельного материала пристройки, а затем закрепляют кровельными саморезами.
  • Водоотводная система может быть установлена перед монтажом кровельного материала или после того, как он будет завершен. Об этом тоже уже говорилось выше.

*  *  *  *  *  *  *

Подведём итоги. Какая бы крыша пристройки ни была выбрана, очень важным этапом является проведение точных расчетов ее параметров. Ну а в процессе строительства потребуется четкое следование составленному проекту и соблюдения очередности технологических операций. Но в целом задача возведения крыши над пристройкой к дому видится вполне выполнимой для любого хозяина, умеющего работать с базовым набором столярных и слесарных инструментов.

И чтобы дополнить информативность статьи еще одним наглядным примером, ниже размещен видеосюжет с показом процесса монтажа стропильной системы пристройки к дому.

Видео: Возведение стропильной системы для пристройки к дому

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.3

Добавить комментарий
