Современные габионы представляют собой плотно набитые щебнем, гравием, битым кирпичом или камнями различных пород стальные сетчатые каркасы.

Габионы своими руками
Габионы своими руками
Можно выбрать один оттенок или комбинировать сразу несколько
Можно выбрать один оттенок или комбинировать сразу несколько

Иногда в каркас засыпают декоративные стеклянные камни и глыбы (эрклез), красиво сверкающие в лучах солнца. Как наполнитель могут использоваться даже поленья, щепа, битая черепица и строительный мусор.

Габионы с деревом в качестве наполнителя выглядят органично и эффектно
Габионы с деревом в качестве наполнителя выглядят органично и эффектно

Сетка может быть с полимерным или цинковым покрытием, защищающим от появления ржавчины.

Однако первые габионы, использовавшиеся много лет назад, плели из ивовой лозы и применяли в сражениях для защиты от летящих снарядов. Впоследствии массивные изделия начали применять для укрепления горных склонов и берегов водоемов. Сегодня же габионы широко используются ландшафтными дизайнерами и владельцами собственных участков.

История габиона
История габиона
Укрепительное заграждение из габионов
Укрепительное заграждение из габионов

Ценные качества насыпных сооружений

Габионные сооружения имеют массу достоинств:

  • их легко возводить и так же легко демонтировать;
  • можно разобрать и перенести на новое место, если это необходимо;
  • выглядят эстетично и широко применяются в декоративных целях;
  • весьма прочны, долговечны, с успехом выполняют свои защитные функции при оползнях и паводках, а также надежно скрывают территорию от чужих глаз, если сооружение достаточно высокое. При этом сооружения воздухопроницаемы;
  • между камней без труда можно спрятать садовые шланги и трубы, проложить проводку;
  • экологичны  это одно из важных качеств габионов. Такие сооружения не наносят вреда окружающей среде.
Даже после распада сетки подпорные конструкции сохранят форму дополнительно свыше 90 лет
Даже после распада сетки подпорные конструкции сохранят форму дополнительно свыше 90 лет

На заметку! Спустя некоторое время после установки габионов стебли и корни растений вплетаются в нижнюю часть сооружения. В результате такой консолидации устойчивость стоящих на земле изделий только увеличивается.

Применение габионов

Чаще всего насыпные сооружения используются в качестве ограждений. Причем забор может быть сплошным и непрозрачным либо иметь пропускающие свет и не препятствующие обзору вставки.

Интересный забор с эрклезом
Интересный забор с эрклезом
Штакетник и габионы
Штакетник и габионы

Совет! Камень стоит недешево, особенно натуральный. А для забора засыпки понадобится довольно много. Чтобы сэкономить, можно внутрь сетчатого каркаса укладывать мешки из геотекстиля, наполненные строительным мусором или песком, а оставшееся пространство заполнять бутовым камнем, гранитом, базальтом и т.п.

Особенно эффектно смотрится ограждение со вставками из кускового стекла и светодиодной подсветкой.

Ограждение с подсветкой
Ограждение с подсветкой
Забор из габионов с подсветкой
Забор из габионов с подсветкой
Подсветка точечная
Подсветка точечная

Ограждения могут быть высокими, даже более двух метров, а также совсем низкими.

Удачное сочетание ограды и клумб
Удачное сочетание ограды и клумб
Низкая ограда, предотвращающая смещение грунта
Низкая ограда, предотвращающая смещение грунта

На заметку! Насыпные заборы именуют пергонами (Pergone).

Насыпные конструкции применяются и в малоэтажном строительстве. Габионы устанавливаются в качестве внешней обшивки фасада, используются для строительства и отделки колонн. Выглядит эффектно и необычно.

Габион может использоваться для укрепления или украшения стен дома
Габион может использоваться для укрепления или украшения стен дома
Интересный проект с архитектурными габионами
Интересный проект с архитектурными габионами
Фасад из габиона
Фасад из габиона
Схема фиксации фасада из габионов
Схема фиксации фасада из габионов

Невысокие цилиндрические габионы можно установить перед въездом в гараж или около дома, закрепив на столбиках, например, автоматику для открывания входных ворот, датчики распознавания лиц владельцев, инфракрасные барьеры безопасности и оповещения и другую “интеллектуальную” автоматику.

Цилиндрические габионы - фото
Цилиндрические габионы — фото

Насыпными конструкциями может быть декорирован или укреплен не весь фасад, а только цоколь или лестница.

Каменная отделка цоколя
Каменная отделка цоколя
Цоколи из габионов
Цоколь и лестница из габионов

А рядом с домом или магазином всегда найдется место для велопарковки.

Велопарковка
Велопарковка

В ландшафтном дизайне “каменные клетки” используются повсеместно.

  1. Из сетки и насыпных камней можно изготовить высокие овощные грядки и клумбы любой конфигурации и размеров. Пределы возможностей ограничиваются лишь фантазией.
    Шарообразные сварные габионы
    Шарообразные сварные габионы

    Цветочные клумбы
    Цветочные клумбы
  2. Фигуры для украшения участка — новый тренд в ландшафтном дизайне. Сварные сетчатые конструкции, заполненные камешками, выглядят интересно, эстетично и совершенно не боятся непогоды.
    Ландшафтный декор
    Ландшафтный декор

    Сварная габионная конструкция в форме черепашки
    Сварная габионная конструкция в форме черепашки
  3. Из габионов можно соорудить прекрасный фонтан, причем как декоративный, так и питьевой. Главное — использовать качественную оцинкованную или нержавеющую сетку для каркаса.
    Фонтан
    Фонтан
    Фонтан каскадный
    Фонтан каскадный

    Такие разные габионы…
    Такие разные габионы…
  4. Габионы годятся для укрепления границ любых водоемов, а также сооружения декоративных прудов. Бортики могут быть высокими, если внутри — пластиковая емкость, бетонные или металлические стенки, прочная рулонная гидроизоляция.
    Пруд
    Пруд

    Пруд на загородном участке
    Пруд на загородном участке
  5. Внешняя отделка уличных печей, грилей, барбекю, каминов габионами — одно из лучших решений. Ведь камни — материал с высокой теплоемкостью и абсолютно не горючий.
    Красивый гриль
    Красивый гриль
    Уличная печь
    Уличная печь

    Печь-гриль из габионов
    Печь-гриль из габионов
  6. Уличная мебель из габионов массивна и устойчива. Ее легко можно оставить “зимовать” в саду. Но стоит помнить, что камни и стальная сетка — материалы холодные, поэтому необходимо дополнять столы, лавки и кресла деревянными антисептированными настилами и мягкими подушками для большего комфорта.
    Уличная мебель
    Уличная мебель
    Уличные скамейки
    Уличные скамейки
    Стол и скамейки
    Стол и скамейки

    Садовая мебель из габионов
    Садовая мебель из габионов

Виды габионов и камней для них

Сам сетчатый каркас можно приобрести или изготовить в форме прямоугольной коробки с крышкой или без, цилиндрические, матрасно-тюфячные (прямоугольные или цилиндрические, укладываются горизонтально, как мешки).

Виды габионов
Виды габионов

Ячейки могут быть прямо- либо шестиугольными.

Габионная сетка двойного кручения
Габионная сетка двойного кручения

Сварные конструкции, изготавливаются в произвольной форме и с необходимым в каждом конкретном случае размером ячеек, но с учетом фракции загружаемых камней.

Наполнитель не должен высыпаться сквозь ячейки
Наполнитель не должен высыпаться сквозь ячейки

Важно, чтобы частицы наполнителя были крупнее ячеек каркаса на 30% для надземных конструкций и на 50% для подводных (фракция камней от 10 см и выше), иначе камешки будут вываливаться, нарушая целостность и гармоничность конструкции. Чаще всего применяется материал фракции 250 мм.

К общей массе камней допускается добавлять одну десятую часть некондиционного материала.

При выборе камня необходимо ориентироваться не только на размер отдельных элементов, но и учитывать оттенок, степень морозоустойчивости (не менее F150), прочности, безопасности (уровень радиации до 0,2 — 0,5 микрозиверт в час). Форма камней играет важную роль, если изготавливается надземная декоративная конструкция, в остальных случаях этот фактор второстепенный.

Таблица. Популярные породы камней для заполнения габионов

ПородаОписание
Базальтовый щебень
Базальтовый щебень
Камень серого или черного цвета с вкраплениями зеленого, коричневатого, болотного оттенков (кварц, халцедон, кальцит, хлорит). Может применяться при строительстве заборов, для отделки фасадов, печей и т.д.

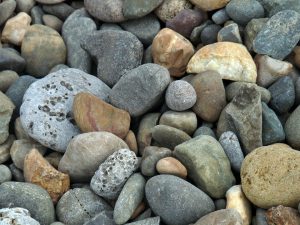

Валунный камень, булыжник
Валунный камень, булыжник
Плотные камни округлой формы. Могут иметь самые разные оттенки и состав. Габионы с булыжником используются для возведения защитных сооружений, подпорных конструкций, для упрочнения грунтов и т.д.

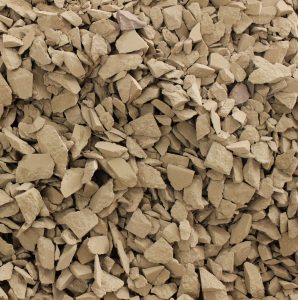

Песчаник
Песчаник
Горная порода со слоистой структурой. Песчаник может быть светло-желтым, коричневым, серым, иметь вкрапления других оттенков, в том числе синеватые переливы.
Песчаник стоит недорого, при этом высоко декоративен, используется в ландшафтном дизайне для возведения альпийских горок, небольших ограждений и т.д.
Ввиду не самой высокой прочности песчаник не применяют для ответственных укрепительных сооружений.

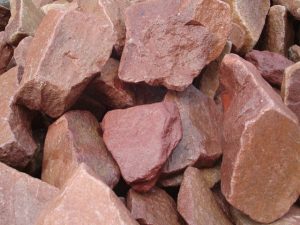

Кварцит
Кварцит
Также именуется розовым кораллом.
Красивая осадочно-метаморфическая порода серо-малинового оттенка.
Декоративный камень применяется при изготовлении уличной мебели, клумб, для отделки цоколя и фасада и т.д. Иногда небольшие габионы с кварцитом устанавливают в помещениях как украшение интерьера.
Особенность породы - высокая прочность и долговечность свыше сотни лет.

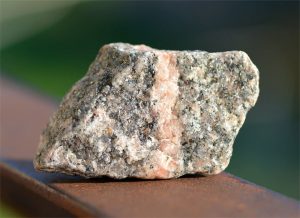

Гранит
Гранит
Прочный камень природного происхождения. В основе состава породы - шпат полевой. Гранит может быть красновато-розовым, серым, черным, коричневым, зеленым и даже голубым. Вкрапления обычно темные - черные или серые.
Порода отличается прочностью и долговечностью, может использоваться для заполнения габионов любого назначения.


Красивые разноцветные глыбы эрклез, которые выглядят как настоящий арт-объект, — это всего лишь отходы стекольного производства. Оттенков эрклеза множества, но ландшафтные дизайнеры отдают предпочтение голубому, бирюзовому, зеленому стеклу.

Кусковое стекло
Кусковое стекло

Применяется стекло при строительстве заборов как декоративная прослойка, для оформления водоемов, фонтанов, клумб и т.д. Эрклезом можно заполнить габионную арку, превратив ее в сверкающее произведение искусства.

Арка с подсветкой
Арка с подсветкой

Особенно эффектно эрклез смотрится с подсветкой LED-лентами, прожекторами, точечными светильниками.

Габионы для дачи

На даче габионы придутся как нельзя кстати. Посмотрите, как можно применить сетчатые конструкции с пользой и удовольствием.

Грядка своими руками

Если заполнить сетчатый каркас удобрением и грунтом, получится очень удобная высокая грядка, которая будет хорошо прогреваться солнечными лучами и давать урожай овощей, зелени гораздо раньше привычного срока.

Кроме того, расположив две высокие грядки рядом, можно соединять их дугами и накрывать пленкой, если ожидаются ночные заморозки.

Высокая грядка станет настоящей находкой и спасением в огородах с болотистыми и неплодородными почвами, на ландшафтах с большим перепадом высот.

Порядок проведения работ пошагово.

Шаг 1. Подготовка каркаса.

Шаг 1. Подготовка каркаса.
Подготовка каркаса

Для работы рекомендуем приобрести габионные каркасы в форме куба с длиной стороны 50 см. Также понадобится рулонное кокосовое волокно, несколько матов 150 х 50 см.

Шаг 2. Подготовка места для грядки.

Место выбирайте по возможности солнечное, но учитывайте и условия, которые требуются для выращивания выбранных растений. Некоторые овощи гораздо лучше растут в полутени.

Отмерьте границы будущей грядки. Габариты 2 метра на полметра. Возьмите 4 колышка и воткните их в углах, соедините бечевкой. Уберите лопатой верхний слой почвы под местом размещения габионов.

Шаг 3. Установка каркаса.

Сборка
Сборка

Клетки поставьте в ряд по разметке. Торцы соедините закрученной в спираль проволокой. Убедитесь, что клетки стоят ровно. Если нет — еще раз подровняйте и утрамбуйте грунт.

Шаг 4. Настил кокосового волокна.

Шаг 4. Настил кокосового волокна.
Настил кокосового волокна

Кокосовыми матами закройте только внешние стенки клеток. В местах, где грядка разделяется перегородками, класть волокно не нужно. Также не стоит настилать волокно под грядку или изолировать конструкцию любыми другими материалами, иначе микроорганизмы и черви из почвы не будут участвовать в важных биологических процессах, необходимых для здорового роста овощей.

Шаг 5. Заполнение каркаса.

Шаг 5. Заполнение каркаса.
Заполнение каркаса

Заполните каркас послойно:

  • перепревшей листвой и травой (компостом);
  • слоем перепревшего навоза (15 см);
  • слоем снятого ранее грунта или покупной почвенной смесью с добавлением золы (до верху, но без горки).

Шаг 6. Установка проволочных стяжек.

Шаг 6. Установка проволочных стяжек.
Установка проволочных стяжек

Они необходимы, чтобы грунт и перегной изнутри не деформировали стенки клеток. Стяжки устанавливайте в процессе заполнения каркасом. На каждую клетку по 1-2 проволоки.

Шаг 7. Установка крышки.

Шаг 7. Установка крышки.
Установка крышки

Уложите все крышки и закрепите спиральной проволокой.

Шаг 8. Высадка растений и уход за ними.

Шаг 8. Высадка растений и уход за ними.
Высадка растений и уход за ними

В ячейки крышек удобно высаживать семена и рассаду, используя небольшой совок.

Если грядка приспособлена под выращивание клубники или земляники, кустики можно посадить даже по бокам грядки, просто вырезав отверстия в кокосовом волокне.

Кустики можно посадить и по бокам
Кустики можно посадить и по бокам
Высокая грядка
Высокая грядка

Не забывайте регулярно поливать растения, вносить подкормки.

Видео — Монтаж габионов

Квадратная клумба своими руками

Чтобы сделать цветник, определите, какого он будет размера и высоты. У клетки два периметра — внешний и внутренний, между стенками расстояние не более 10 см. Сверху и снизу по периметру каркас закрывается сварной сеткой. Соединение — витой проволокой или специальным пистолетом (при желании).

Скобообжимной инструмент
Скобообжимной инструмент
Оцинкованная сетка, из которой изготавливается клумба
Оцинкованная сетка, из которой изготавливается клумба. Ячейка 2,5 х 2,5 см

Заполните габион камешками одного цвета или сочетайте несколько оттенков. Не забывайте устанавливать крючки-стяжки.

Под стенками клетки настелите агроволокно, если планируете в дальнейшем перемещать клумбу по участку либо демонтировать.

Сборка каркаса
Сборка каркаса
Агроволокно можно не фиксировать
Агроволокно можно не фиксировать
Габион с агроволокном
Габион с агроволокном
Заполнение каркаса камнями
Заполнение каркаса камнями
Готовый каркас
Готовый каркас

Внутри габиона должно быть углубление. Уровень дна углубления ниже, чем дно габиона. Это необходимо сделать, чтобы вся влага уходила в почву, а не вытекала по агроволокну на дорожку.

Уровень дна углубления ниже, чем дно габиона
Уровень дна углубления ниже, чем дно габиона

Внутри стенки закройте плотным синтетическим материалом, чтобы грунт не пачкал камни, не просачивалась вода сквозь стенки.

Этот материал будет установлен внутрь клумбы
Этот материал будет установлен внутрь клумбы

Засыпьте перегной, грунт, немного золы. Посадите на клумбе красивое растение. При желании мульчируйте верхний слой скошенной травой, листвой, сеном.

Габионы в ландшафтном дизайне
Габионы в ландшафтном дизайне

Альпийская горка

Из сетки можно изготовить клумбу в форме завитка или улитки.

Альпийская горка
Альпийская горка

Для этого понадобится:

  • десятиметровый рулон сварной оцинкованной сетки шириной 1 м, ячейка прямоугольная 1,5 х 2 см;
  • арматура длиной 1 метр и 35 см по 4 штуки. Отрезки длиной 80, 60 и 40 см по 2 штуки;
  • ножницы по металлу или клещи, молоток;
  • вязальная проволока и плоскогубцы;
  • камешки и грунт для альпийской горки.

Арматурную сетку разверните и поставьте на ребро.

Сетка развернута
Сетка развернута

Сетку нужно обрезать под углом, чтобы внутри завиток был наиболее высоким, а снаружи опускался почти до земли. Для удобства можно натянуть веревочку между ячейками, после чего раскраивать сетку. Кстати, понадобится две одинаковых детали из сетки для внешнего контура и для внутреннего.

На небольшом расстоянии друг от друга вбиваем самую длинную метровую арматуру в грунт. Глубоко забивать не нужно, примерно на 20 см. К этой арматуре в трех местах крепим проволокой сетку (самый широкий край).

Продолжаем вбивать в землю арматуру (по спирали) и крепить внешний контур сетки. Затем переходим к монтажу внутреннего контура, повторяя процедуру.

Крепление контуров к колышкам
Крепление контуров к колышкам

Из вязальной проволоки нарезаем кусочки и сгибаем из них крючки-стяжки.

Крючок
Крючок

Начинаем укладывать камни и фиксировать крючками стенки альпийской горки через каждые 30 см.

Крючки предотвращают распирание стенок
Крючки предотвращают распирание стенок

При желании внутренние стенки можно закрыть агроволокном. Осталось засыпать грунт в клумбу и посадить цветы.

Готовая клумба
Готовая клумба

Видео — Клумбы из габионов

Пергоны своими руками

Заборы и ограждения устанавливают на предварительно залитый ленточный фундамент с забетонированными опорами. Прочное и надежное основание — залог устойчивости перголы, долговечности, эстетичности.

Рассмотрим несколько вариантов пергонов.

Вариант первый — низкая ограда со столбиками

Основание уже подготовлено, на ленточный фундамент уложена тротуарная брусчатка. Подготовлены каркасы для столбиков (два квадратных и один цилиндрический), стальные сварные карты с подогнутыми концами для зацепки за столбики, крючки-стяжки.

Подготовленное к монтажу габионного забора основание
Подготовленное к монтажу габионного забора основание

Сборка производится максимально быстро и просто.

  1. Установите каркасы столбиков вокруг забетонированных опор.

    Установка каркасов столбиков
    Установка каркасов столбиков
  2. Стальные карты зацепите вертикально за ячейки каркасов столбиков.

    Крепление промежуточной сетки
    Крепление промежуточной сетки
  3. Выровняйте положение конструкции так, чтобы забетонированные опоры находились точно по центру установленных каркасов столбиков.

    Выравнивание
    Выравнивание
  4. Закрепите декоративные перекладины из квадратной трубы, используя перфорированные уголки. В перекладинах и опорах просверлите отверстия. Соединение элементов производите саморезами с шестигранной головкой.
    Соединение элементов
    Соединение элементов

    Вид сверху на закрепленные перекладины
    Вид сверху на закрепленные перекладины
  5. Начинайте заполнять камнем секции пергоны. Более крупную фракцию размещайте ближе к сеткам, мелкую — к центру.

    Начало процесса укладки
    Начало процесса укладки
  6. В секции ограды установите стяжки с интервалом около 40 см.

    Установка стяжек
    Установка стяжек
  7. Продолжайте укладку камня. Закройте верхнюю часть секций сеткой.

    Секции сверху закрыты сеткой
    Секции сверху закрыты сеткой
  8. Заполните послойно камнями и эрклезом столбики.

    Сверху уложено кусковое стекло
    Сверху уложено кусковое стекло

На этом сборка завершена. Если планировалась прокладка коммуникаций, подсветки, это необходимо было делать на этапе закладки камней в секции.

Низкая ограда со столбиками
Низкая ограда со столбиками

Вариант второй — ограда простая вертикальная

Главный нюанс — соединение сварных сетчатых секций осуществляется специальными угловыми планками или клипсами.

Клипсы крепежные
Клипсы крепежные (производство Германия)

Их просто надевают на расположенные перпендикулярно прутья сеток, не закрепляя больше ничем.

Строительство перголы — процесс довольно простой.

  1. Первый шаг — подготовительный. Определите месторасположение пергона, поставьте колышки, натяните бечевку.

    Разметка
    Разметка
  2. Снимите верхний слой грунта под будущим забором. Выкопайте ямы под опоры.

    Выкапывание ям
    Выкапывание ям
  3. В яму установите опору — стальную квадратную трубу. Засыпьте слой мелкого гравия.

    Засыпан гравий
    Засыпан гравий
  4. Убедитесь, что опора стоит строго вертикально. Зафиксируйте трубу деревянными распорками и струбциной.

    Столбик зафиксирован распорками
    Столбик зафиксирован распорками
  5. Приготовьте раствор для бетонирования.

    Замешивание раствора
    Замешивание раствора
  6. Выложите раствор вокруг столбика. Утрамбуйте, протыкая раствор прутком. Выровняйте поверхность кельмой.

    Бетонирование
    Бетонирование
  7. Засыпьте щебень вокруг столбика и под будущую перголу. Утрамбуйте кувалдой.

    Трамбовка засыпки
    Трамбовка засыпки
  8. Начинайте собирать секции, используя упомянутый выше крепеж. Скрепите между собой три угла из четырех.

    Сборка секций, соединение клипсами
    Сборка секций, соединение клипсам
  9. Поставьте секцию на то место, где она будет стоять. Зафиксируйте четвертый угол клипсами. Убедитесь, что забор стоит ровно. При необходимости подровняйте сетку ударами кувалды.

    Установка секции
    Установка секции
  10. Начинайте заполнять сетку камнями и крепить стяжки.

    Укладка камней
    Укладка камней
  11. Завершите укладку камней и оцените результат.

    Заполненная камнями ограда
    Заполненная камнями ограда

Вариант третий — габионная ограда на швеллерах

Разметка выполняется аналогично предыдущему варианту. Затем необходимо выкопать ямки, установить в них швеллеры, забетонировать опоры.

Швеллер и крепеж
Швеллер и крепеж

На швеллерах уже есть крепление. Чтобы зафиксировать сетку, приложите ее к креплению, поверх установите монтажную планку, закрутите шестигранником метизы. Заполните секции камнями.

Фиксация сетки
Фиксация сетки
Проверка положения уровнем
Проверка положения уровнем
Стяжка
Стяжка
Забор насыпной
Забор насыпной

Не забывайте проверять положение устанавливаемых секций перголы уровнем.

Понимая технологию сборки габионов и подобрав наполнитель, можно создать совершенно любую конструкцию, не только декоративную.

Забор из рабицы послужит великолепным решением там, где нельзя установить капитальную ограду. О том, как грамотно смонтировать забор из рабицы, читайте на нашем сайте. Простые пошаговые инструкции по бюджетному обозначению границ территории и полезные советы начинающим мастерам.

Видео — Забор из габионов

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
5

Добавить комментарий
