Лестница раскладная на чердак своими руками с люком: пошаговая инструкция

Многие собственники частных домов для того чтобы попасть в чердачное помещение, используют приставную или стационарную лестницу, установленную на улице. Безусловно, в целях безопасности подобная лестница вполне оправдана, и никогда лишней не станет. Однако для использования в зимний период, и особенно в тех случаях, когда на чердаке обустроено хозяйственное или даже полноценное жилое помещение, намного удобнее будет предусмотреть возможность входа прямо из дома.

Но часто случается так, что стационарная конструкция внутренней лестницы требует весьма значительной площади, и оттого никак не может быть реализована на практике в условиях небольшого дома. Да и при достаточности площади вряд ли имеет смысл ее «транжирить», если чердак используется не постоянно, а лишь время от времени. Что предпринять? А выход есть – это конструкция—«трансформер», которая убирается по ненадобности в чердачное перекрытие. Итак, тема настоящей публикации: лестница раскладная на чердак своими руками — наиболее оптимальный вариант как для большого, так и для маленького частного дома.

Общие сведения о раскладных лестницах на чердак

Что говорят о достоинствах и недостатках подобных конструкций?

Складные лестницы, если их конструкция продумана, отличается безопасностью и простотой эксплуатации — весьма удобны. Однако, есть у них и свои недостатки, о которых также необходимо знать заранее, приступая к подобной реконструкции одной из комнат дома.

Итак, к преимуществам складной лестничной конструкции относят следующие моменты, которые значительно облегчат эксплуатацию чердачного помещения:

• Возможность безопасного попадания на чердак в любое время, вне зависимости от сезона или текущих погодных условий.
• Компактность и легкость эксплуатации качественной конструкции позволяет справиться с раскладыванием и складыванием лестницы всем жильцам дома, так как больших физических усилий не предвидится.
• Конструкция в сложенном виде не занимает полезной площади как в жилом помещении, так и на чердаке. При отсутствии надобности лестница чаще всего убирается в проем чердачного перекрытия, экономя свободное пространство.
• Люк в потолке, который необходим для размещения лестничной конструкции, при качественной отделке снизу абсолютно не портит внешнего вида потолочной поверхности.
• При приобретении готовой конструкции, вполне можно выбрать модель с электроприводом. Это, безусловно, чрезвычайно удобно, так как при необходимости привести лестницу в рабочее состояние или убрать ее — вообще не придется прилагать никаких усилий. Однако, чтобы установить этот вариант лестницы, придется пригласить специалиста. Да и стоят такие комплекты – весьма немало.

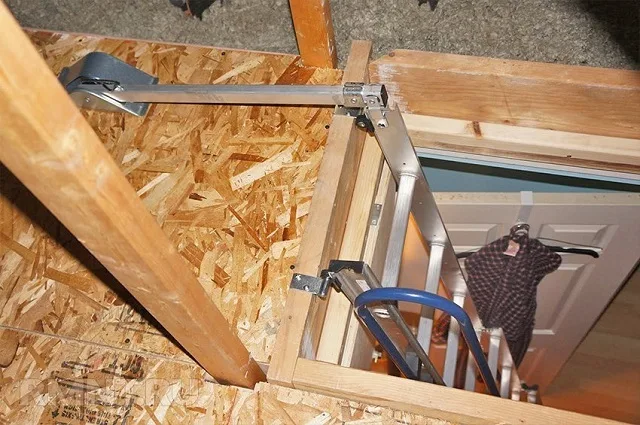

К недостаткам установки данной конструкции в чердачное перекрытие можно отнести следующее:

• Как бы то ни было, складные лестницы, в отличие от стационарных, далеко не всегда соответствуют критериям максимального удобства в плане крутизны подъема, количества и размера ступеней.
• Исходя из первого пункта, напрашивается второй — подъем и спуск по таким лестничным конструкциям все же требует внимательности и особых мер предосторожности. В особенности это будет касается детей, людей старших возвратов или имеющих некоторые ограничения физических возможностей.
• Как бы плотно люк ни входил в вырезанный под лестницу проем, он все равно лишит перекрытие герметичности. Поэтому, чтобы не допускать попадания в жилые комнаты холодного воздуха сверху (или, наоборот, горячего – в период летнего зноя), помещение чердака придется утеплить. Это, безусловно, ведет к дополнительным расходам. Правда, можно рассмотреть эту проблему с другой стороны. Если на чердаке планируется обустроить хозяйственное или жилое помещение, то в нем, так или иначе, необходимо проводить термоизоляционные работы на скатах кровли и выполнять настил полов с качественным утеплением.

Критерии, которым должна соответствовать складная лестница

Чтобы лестница эксплуатировалась долго и была безопасной для своих хозяев, она должна соответствовать некоторым критериям, вне зависимости от ее конструкции и материала изготовления.

Цены на раскладные лестницы

К таким качествам изделия можно отнести:

• Прочность материала изготовления, всех креплений и соединительных узлов.
• Легкость конструкции по своей массе. Это важно не только для удобства эксплуатации лестницы, но и для того, чтобы она в сложенном виде не давала чрезмерной дополнительной нагрузки на чердачное перекрытие.
• Простота в эксплуатации – с процессом приведения лестницы в «боевую готовность» и ее складыванием должен справиться любой взрослый член семьи.
• Складывающие лестницу шарнирные или иные узлы и приспособления должны функционировать легко, без даже минимальных затруднений.
• Если лестница будет эксплуатироваться постоянно, ввиду того, что на чердаке предполагается расположить часто используемое помещение, то изделие лучше сделать самостоятельно или же заказать хорошему мастеру, чтобы быть уверенным в ее надежности, а значит, в своей личной безопасности.

Почему лучше будет изготовить лестницу самостоятельно?

Сегодня на строительном рынке представлено немалое количество моделей разных производителей. Они, как правило, достаточно удобны в использовании, но если их эксплуатируют не особо интенсивно. Если же лестница будет раскладываться и складываться по нескольку раз в день, то потребуется более прочный механизм, так как предлагающиеся изделия могут не выдержать столь интенсивной эксплуатации из-за того, что каждое из них рассчитано на определенный «моторесурс».

Готовые лестницы практически всегда имеет небольшой угол уклона относительно вертикали. То есть производитель делает их слишком крутыми, поэтому по ним неудобно подниматься и спускаться, особенно удерживая в одной руке определенный груз, а другой —подстраховывая себя. Причины, как видно, весьма значимые, и оттого многие владельцы домов предпочитают не покупать готовые комплекты, а монтировать их самостоятельно по собственным чертежам, рассчитывая их под собственный вес и оснащая прочными механизмами.

Основные типы складных лестниц на чердак

Прежде чем приобретать или изготавливать складную лестницу, необходимо определиться с ее конструкцией, так как их существует несколько. Итак, разработаны и изготавливаются в промышленных масштабах и самостоятельно следующие виды лестниц: выдвижные, раскладные пружинные, телескопические, складные с упрощенной конструкцией, простые складные компактные лестницы.

Выдвижная или раздвижная лестница

Выдвижная конструкция лестницы может состоять из двух или трех секций, в зависимости от высоты расположения чердачного перекрытия.

• Первый вариант

Верхняя секция конструкции с помощью металлического фланца закрепляется на поперечной доске, формирующей короб проема, обустраиваемого в чердачном перекрытии. Каждая из секций при сложении лестницы, вдвигается в расположенную выше часть, как по рельсу. Собранные вместе секции лестницы переводятся в горизонтальное положение и укладываются на полы чердачного помещения. Люк в данной конструкции может быть закреплен к самой верхней и короткой секции, и в этом случае при закрытии люка будет скрыта и вся лестница. Люк также может закрываться и отдельно, то есть сначала на чердак отправляется лестница, а затем закрывается люк.

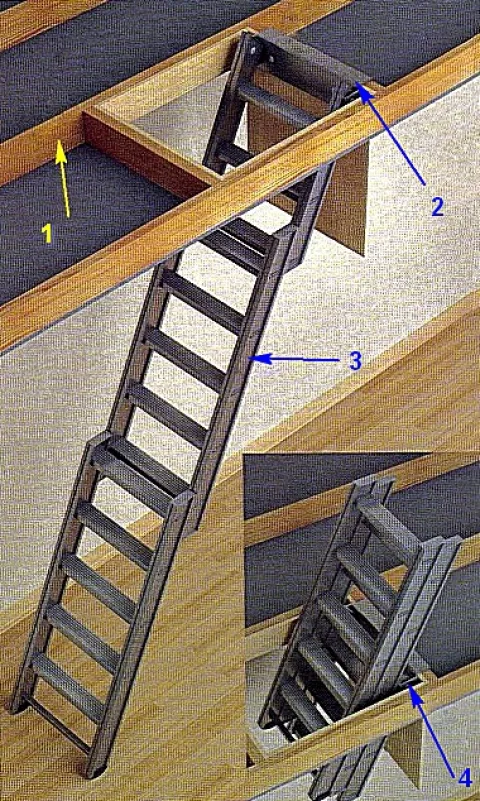

1 — Балка чердачного перекрытия.

2 — Винтовой фланец.

3 — Выдвижные секции лестницы.

4 — Поворотный механизм.

На этой иллюстрации показан принцип работы выдвижной лестницы. Однако, совершенно очевидно то, что она может подойти лишь в том случае, если чердак не используется в качестве жилого помещения и посещается достаточно редко, а не постоянно.

• Второй вариант

Еще один вариант раздвижной лестницы, состоящей из двух секций — короткой, закрепленной на крышке люка, и длинной, которая после раскладывания будет упираться в поверхность пола комнаты.. Этот вариант также подойдет для чердака, используемого в качестве хозяйственного помещения. Так, если необходимо попасть на чердак, люк открывается, а вместе с ним опускается и лестница. Затем, из сложенной конструкции выдвигается ее нижняя часть до упора в пол.

При раскладывании лестницы, освобождается место прохода на чердак. В готовых, заводских вариантах раздвижных или раскладных лестниц люк оснащен собственной термоизоляцией. А по контуру проема установлен уплотнитель, чтобы теплый воздух из помещения не уходил через зазоры вокруг потолочного люка. О подобных методах минимизации тепловых потерь нельзя забывать и при самостоятельном изготовлении лестницы.

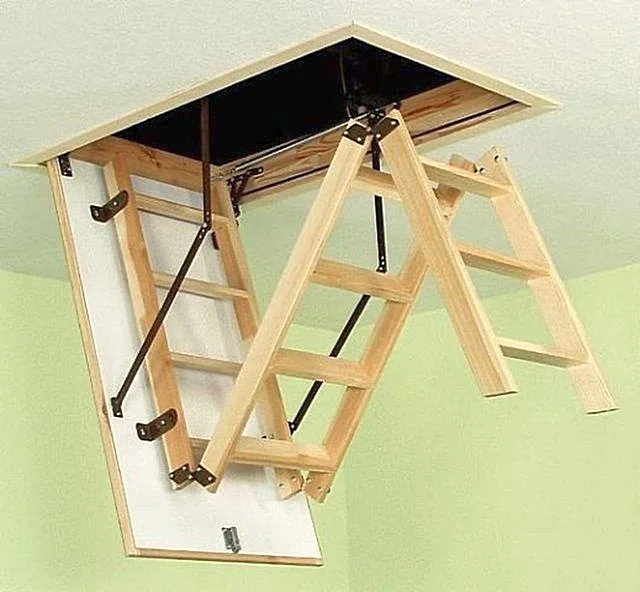

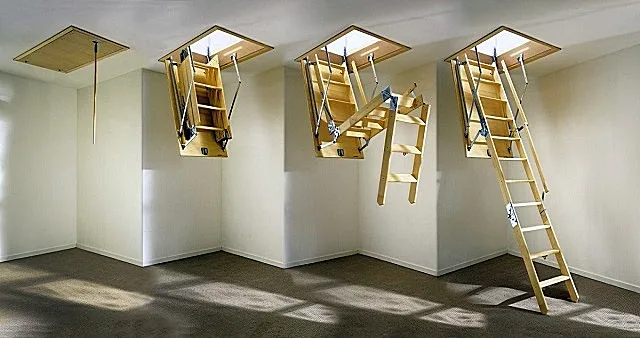

Раскладная лестница

Раскладная лестница отличается от раздвижной тем, что ее секции не задвигаются одна в другую, а складываются между собой. Это обеспечивается специальными шарнирными механизмами, установленными в узлах соединения пролетов. Сложение конструкции происходит «по принципу гармошки». Верхняя секция закреплена на панели-люке, на нем же установлены складные поручни, которые облегчают подъем на верхний этаж или чердак.

Преимущество этой конструкции заключается в том, что она не занимает места больше, чем проем в перекрытии, так как полностью прячется в специальный короб, который и обрамляет открывающийся люк. Поэтому, поднявшись на чердак, лестницу можно поднять, чтобы она не мешалась на нижнем этаже, а для того, чтобы случайно не наступить на люк, находясь наверху, можно предусмотреть верхний прочный люк или же ограждение проема.

Цены на лестницы

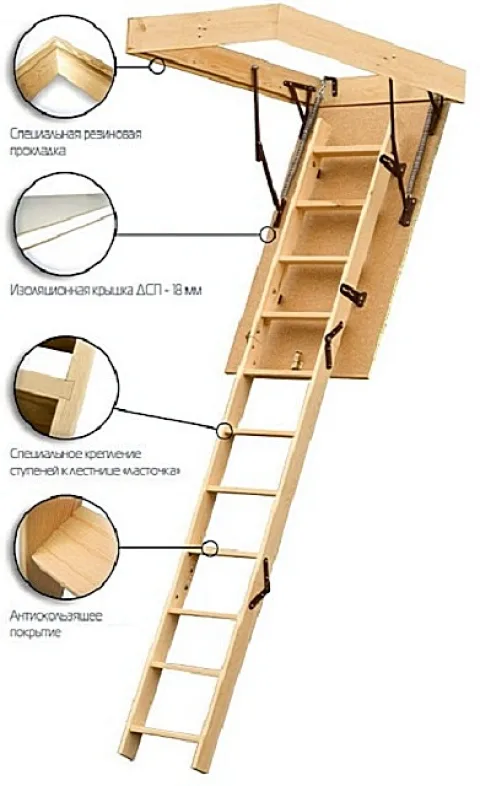

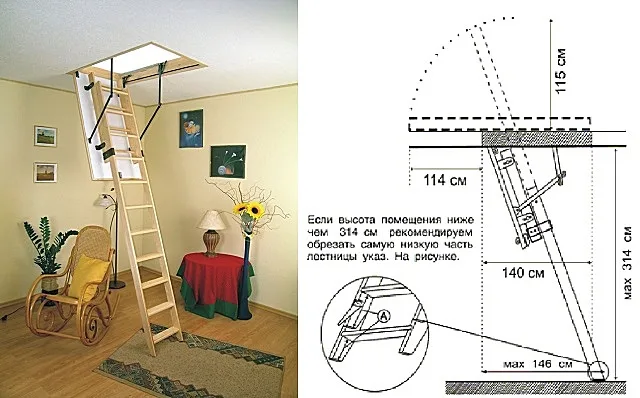

На расположенной выше схеме представлена готовая конструкция, одна из тех, что предлагаются в специализированных магазинах. Однако, ориентируясь на нее, вполне можно изготовить лестницу и самостоятельно. Как это сделать — подробно будет рассмотрено в представленной ниже таблице-инструкции.

На схеме виден короб, обрамляющий проем. Он оснащается эластичной резиновой прокладкой, благодаря которой люк плотно, без зазоров, будет прижат к внутренним стенкам короба.

Люк показанной конструкции изготовлен из ДСП, но, изготавливая подобную лестницу самостоятельно, её вполне можно заменить на доски, собрав из них щит. Для этой цели рекомендуется выбрать легкую пористую древесину, например, липу или сосну.

Деревянные ступени оснащены противоскользящим покрытием. При самостоятельном изготовлении лестницы можно с помощью фрезера на ступенях вырезать углубления, в виде двух-трех канавок, проходящих по всей длине их поверхности.

Ступени фиксируются в боковых стойках секций лестницы с помощью соединения «ласточкин хвост», которое более надежно, нежели прямые шипы.

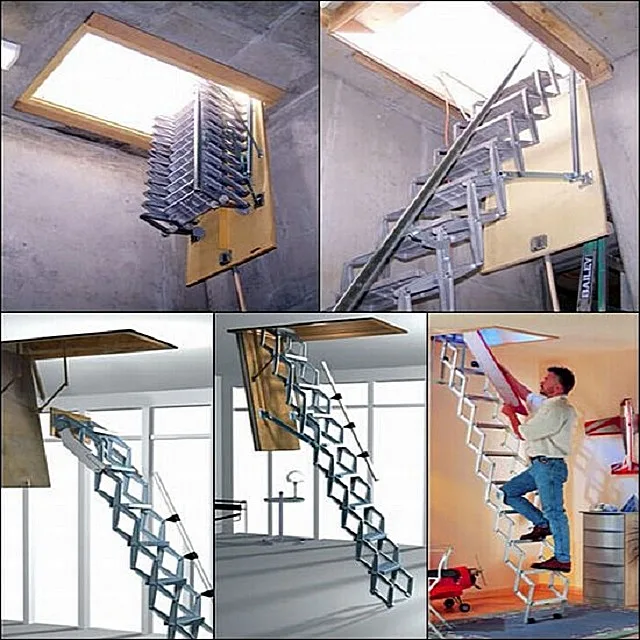

Металлические лестницы ножничного типа

Еще один вариант складной конструкции — это так называемая ножничная лестница, которую изготавливают из металла. Как правило, для этой цели используется алюминий, в силу своей небольшой массы. Конструкция зарекомендовала себя довольно неплохо, особенно для тех случаев, когда чердак приходится посещать достаточно часто.

К достоинствам этого типа лестниц можно отнести и ее универсальность. Имеется в виду то, что модули, формирующие ступени, могут быть растянуты «на полную», если в помещении высокий потолок, или же сжаты до определенного уровня, конечно. Главное, чтобы нижняя ступень упиралась в пол. Таким образом, лестница рассчитана на определенный, и весьма немалый диапазон высоты потолка.

В сложенном состоянии такая лестница достаточно компактна и не выходит за пределы предназначенного для нее короба, устанавливаемого в толщину чердачного перекрытия.

Недостатком подобной ножничной конструкции можно считать то, что для ее установки и сложения необходимо приложить определенные усилия. Это может представить проблему для некоторых жильцов дома, не обладающих необходимыми физическими данными.

Самостоятельно изготовить такую лестницу достаточно сложно, так как требуется точнейшая подгонка металлических деталей, а сама конструкция изобилует шарнирными соединениями. Да это и невыгодно, так как материал для самостоятельного изготовления наверняка обойдется в сумму ничуть не меньшую, чем стоимость уже готового изделия.

Узнайте, как сделать деревянную лестницу своими руками, из нашей новой статьи на нашем портале.

Простые варианты складных лестниц

Существует несколько вариантов изготовления простых лестниц. Далее будет представлено два из них. Возможно, что какой-то из показанных примеров станет подходящим для конкретного помещения, интересующего читателя.

• Первый вариант

Этот вариант доступен для самостоятельного изготовления любому владельцу частного дома. Подобная модель имеет очень простую конструкцию и не требует приобретения и установки сложных механизмов.

Явным недостатком этой модели можно назвать то, что лестница находится на виду, а не прячется, как большинство складных конструкций, в чердачное перекрытие. Но и здесь можно найти приемлемое решение. Например, при желании такую лестницу можно скрыть за дверцами узкого шкафа, закрепленного на стене.

Самое главное в этой конструкции — правильно рассчитать ее высоту и размеры используемых для ее сборки деталей. Кроме деревянных стоек, перекладин и бруса, для закрепления лестницы в верхней части, потребуются две пары мощных прочных петель, которые и помогут приводить конструкцию в рабочее положение. В данном случае, мастер дополнительно, для придания конструкции жесткости, закрепил на каждой из секций диагональный брус.

Однако, если выбрать правильное соединение поперечин с вертикальными стойками, то диагональные детали усиления, скорее всего, не потребуются. Самым оптимальным вариантом соединения является врезка поперечин в вертикальные стойки «в полдерева» или в так называемый «ласточкин хвост». Дополнительно соединяемые элементы лестницы рекомендовано посадить на столярный клей.

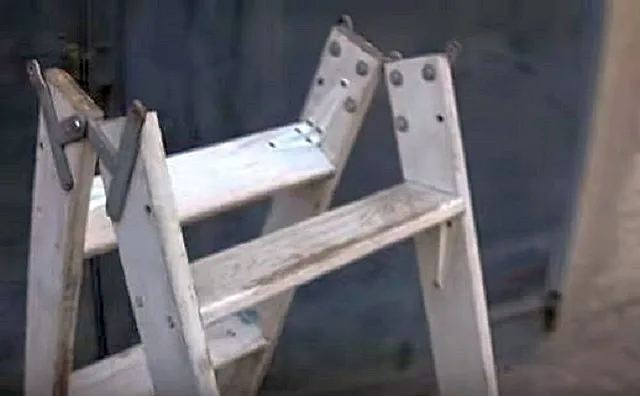

Итак, эта складная лестница, состоящая из двух секций, закрепляется на брус или доску, надежно зафиксированную на стене, непосредственно под потолочным люком, ведущим на чердак. На верхних краях стоек верхней секции с помощью саморезов прикручиваются петли, ответная часть которых закрепляется на стеновом брусе.

Вторая пара петель предназначена для шарнирного соединения верхней и нижней секции. Правда, здесь можно использовать самодельные шарнирные механизмы. Детали для них вырезают из стального листа, толщиной в 4÷5 мм. В предусмотренных проушинах этих деталей высверливаются отверстия для болтов, становящихся осями шарнира. Кроме того, сверлятся отверстия для крепления шарнира к лестничным секциям – эти соединения лучше всего делать с помощью сквозных болтов (винтов). Такие соединения — более надежны, чем стандартные дверные петли, и прослужат гораздо дольше, обеспечивая должный уровень безопасности эксплуатации лестницы.

Цены на обрезную доску

Нижняя, более короткая секция, должна каким-то образом удерживаться в то время, когда лестница будет находиться в сложенном состоянии. Для этой цели можно предусмотреть на стене кронштейн-крюк, или же фиксировать две секции лестницы между собой на металлический крючок.

• Второй вариант

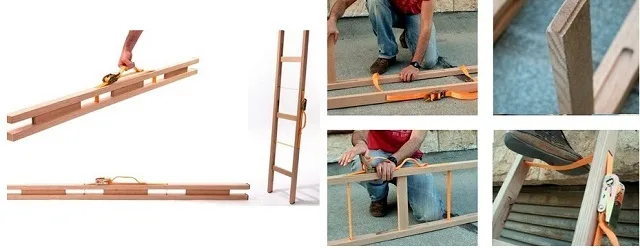

Для того чтобы попасть на чердак, может быть использована наипростейшая конструкция лестницы, которую сможет собрать даже начинающий мастер, при наличии некоторых инструментов.

Такая конструкция получается достаточно жесткой и вполне может выдержать средний вес человека, несущего не слишком тяжелый груз. В сложенном виде подобная лестница без труда поместится в высокий шкаф, или же просто может быть подвешена за ремень на кронштейн, предусмотренный для нее на стене в подсобном помещении. Ремень, который входит в конструкцию лестницы, также выполняет роль двух ступеней в то время, когда она находится в разложенном виде, что хорошо видно на представленной иллюстрации.

Изготовление этой довольно простой конструкции производится следующим образом:

• Берутся два хорошо обработанных бруса, имеющих размер в сечении 30×50 мм. Длина стоек выбирается в зависимости от высоты потолка помещения, где будет обустроен люк на чердак. Стойки должны иметь высоту (длину), равную расстоянию от пола нижнего помещения до чистого пола чердака.
• С одной из широких сторон бруса, которые в дальнейшем будут повернуты друг к другу, фрезеруются каналы для установки и движения перекладин. Эти пазы должны иметь длину, равную ширине перекладин-ступеней лестницы, ширину равную толщине ступеней, глубину в 6÷7 мм. В средней же части этих «каналов» необходимо сделать более глубокий паз. В него будут устанавливаться ступени, когда лестница будет переводиться в рабочее состояние.
• Затем, отступив от центрального паза 150 мм в обе стороны, на обоих брусках размечаются, а потом прорезаются отверстия, в которые будет установлен ремень с храповым механизмом для его стяжки.
• Следующим шагом изготавливаются три ступени размером в сечении 20×50 мм. По бокам ступеней вырезаются шипы, которые должны плотно устанавливаться в среднюю углубленную часть вырезанных каналов-пазов.

Для того чтобы собрать такую лестницу, необходимо ослабить ремень стяжки, раздвинуть стойки, вытащить из пазов и установить снова, но теперь уже перпендикулярно, в пазы три ступени. Затем, с помощью ремня и стягивающего механизма, все детали стягиваются между собой.

Как можно видеть из показанной иллюстрации, деревянные перекладины-ступени не закрепляются на лестнице стационарно, но при ее сложении вставляются в пазы по своей длине. Этим обеспечивается компактность конструкции при ее хранении, простота транспортировки к месту использования.

Эта лестница никак не будет привязана к одному месту. Ее вполне можно будет использовать в разных областях дома, в том числе и в том случае, если потребуется, например, произвести ремонт или чистку водосточных желобов или нижней части кровли.

Особенности определения основных параметров будущей лестницы

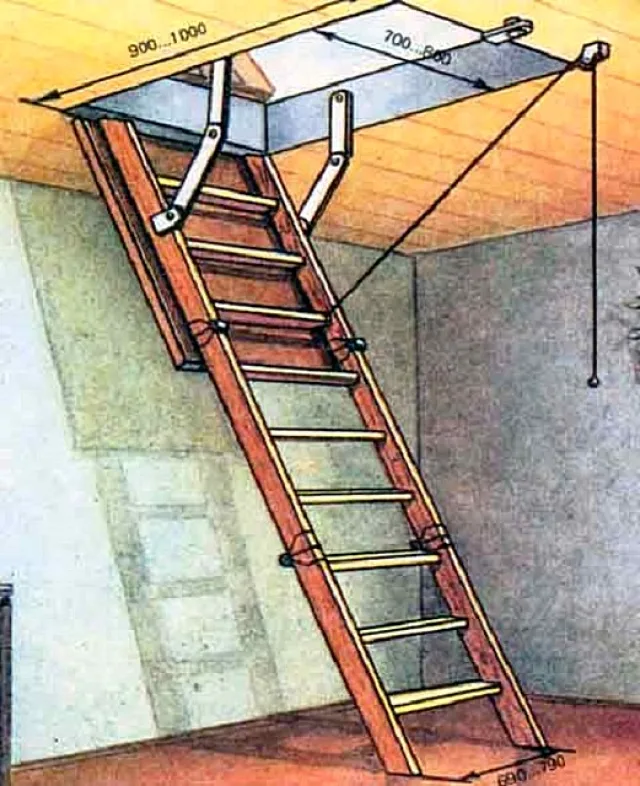

Чтобы эксплуатация лестницы была комфортной и безопасной, прежде, чем составлять ее чертеж или приобретать готовый вариант конструкции, необходимо произвести некоторые расчеты. Иначе покупка или изготовление может стать бесполезной тратой денег и времени.

• Выбирая конструкцию чердачной лестницы, необходимо учесть параметры помещения, в котором планируется обустроить люк. Важно учесть высоту потолка, его площадь и область, которую может занимать лестница в разложенном виде. Очень важно выбрать правильный уклон лестницы, иначе по ней неудобно, а иногда и опасно будет подниматься на чердак, а также спускаться вниз.

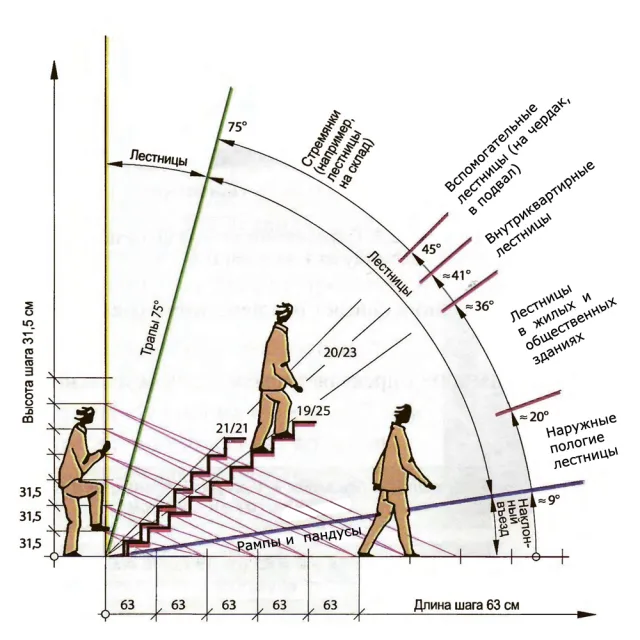

Обратите внимание на предлагаемую схему. Оптимальным углом уклона для безопасности пользования лестницами в доме считается диапазон от 30 до 40 градусов. Для лестниц на чердак или в подвал верхняя рекомендуемая граница крутизны доходит до 45 градусов. Более крутые марши становятся уже весьма небезопасными для повседневного пользования. И особенно в таких условиях, когда подъем по лестнице или спуск по ней сопровождается перемещением тех или иных грузов. А это чаще всего и требуется при эксплуатации чердака, используемого в качестве складского подсобного помещения. (Про жилое – даже не говорим, так как там крутизна, как уже указывалась – не более 40 градусов).

Узнайте несколько вариантов для самостоятельного строительства лестницы в погреб, из нашей новой статьи на нашем портале.

Правда, в случае с чердачными лестницами складной конструкции добиться соответствия оптимальным параметрам –зачастую бывает весьма сложно. Но, во всяком случае, к ним необходимо стремиться. Или же придётся принимать «административные» меры по ограничению пользования лестницей теми членами семьи, для которых она может представлять опасность.

Цены на популярные модели бензопил

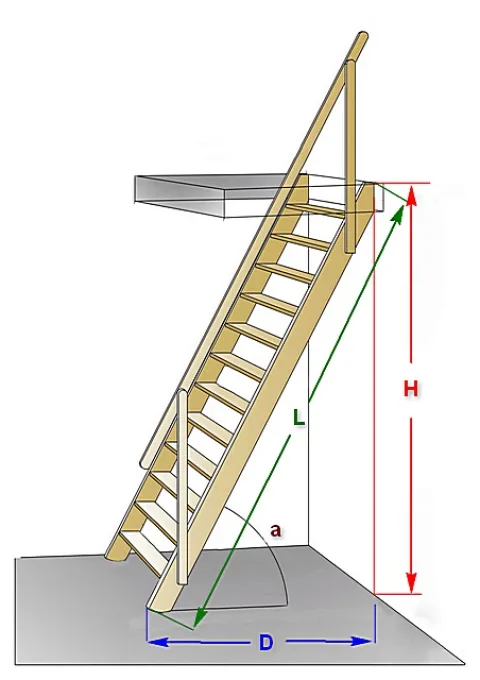

Крутизна лестничного марша (угол а) зависит от высоты Н (показана красным цветом). Она, в свою очередь, слагается из высоты потолка в помещении и плюс толщины чердачного перекрытия). Эта величина известна изначально. Второй параметр — это то пространство в помещении, которое лестница может занять в разложенном состоянии (D – синий цвет). По сути — линейная проекция лестницы на плоскость пола. Просчитать этот параметр поможет размещённый ниже калькулятор.

Калькулятор взаимозависимости высоты лестницы, ее крутизны и длины горизонтальной проекции

Перейти к расчётам

Калькулятор позволяет быстро и точно решить прямую или обратную задачу. Имеется в виду, что можно исходя из планируемой крутизны определить, сколько места на полу необходимо предусмотреть для раскладки лестницы. Или же, исходя из наличия свободной площади, заранее определить получающуюся крутизну лестничного марша, чтобы появилась возможность оценить степень его комфортности и безопасности для всех членов семьи.

Теперь, имея в распоряжении параметры высоты и горизонтальной проекции лестницы, несложно рассчитать суммарную длину ее секций, то есть, по сути, общую длину лестницы в разложенном положении (на схеме обозначена зелеными стрелками и буквой L).

Вновь обратимся к онлайн-калькулятору.

Калькулятор расчета длины лестницы на чердак

Перейти к расчётам

• Зная основные линейные параметры лестницы, можно на схеме «расставить» ступеньки для каждой из ее секций. Считается, что для лестниц такого типа оптимальной высотой каждой из ступеней будет 200÷220 мм.
• Не стоит делать проем в потолке под люк слишком большого размера. Чем больше будет площадь проема, тем быстрее помещение будет выхолаживаться, даже при хорошем утеплении и уплотнении пазов. Но, вместе с тем, есть и определенные минимальные размеры этого окна. По ширине оно должно составлять не менее 700÷800 мм, а по длине (по ходу лестничного марша — 1000÷1200 мм.
• Если для выхода на чердак выбрано помещение, в котором потолок имеет высоту в 3000÷3500 мм, то лучше и вовсе от раскладной лестницы отказаться в пользу винтовой, стационарной маршевой конструкции, или же обходиться приставной. Эти варианты будут более безопасны и прослужат длительный срок без ремонта.
• При планировании конструкции важно также учесть особенности открывающего люк механизма. Дело в том, что при раскладывании и складывании лестницы он может немного сдвигаться вперед или, наоборот, назад.
• В связи с тем, что люк вместе с лестницей будет открываться внутрь помещения, необходимо предусмотреть механизм, который позволит открываться ему плавно. Такое открывание реализовано во всех готовых заводских лестничных конструкциях — в них оно обеспечивается посредством специально установленной пружины. Если такого механизма установлено не будет, не исключается вероятность весьма неприятных последствий. При раскладывании лестницы она может просто упасть кому-то на голову, поэтому конструкция будет чрезвычайно травмоопасной.

Сегодня в строительных магазинах можно найти любые механизмы, предназначенные для подобных конструкций, поэтому создать условия для медленного и плавного открывания люка — не составит труда. Если же в магазине ничего подходящего не нашлось, то, изучив принцип работы такого механизма замедления, его можно сделать самостоятельно или же заказать мастеру.

Самостоятельное изготовление и монтаж складной лестницы на чердак

Материалы и механизмы для изготовления складной лестницы

Перейдем к рассмотрению основным материалов и деталей, которые потребуются для изготовления и монтажа складной лестницы на чердак.

• Для того чтобы изготовить люк для размещения лестницы в собранном положении потребуется подготовить брус сечением примерно 50×50 мм и лист фанеры толщиной в 10 мм. Для деталей самой лестницы потребуется хорошо обработанная доска толщиной в 20÷25 мм и шириной 120÷150 мм. Длина досок будет зависеть от рассчитанных линейных параметров лестницы, количества секций и шага установки ступеней.
• Важную роль, как уже говорилось выше, играют механизмы, обеспечивающие амортизацию открывания люка, а также складывание и раскладывание конструкции лестницы.
• Для закрепления люка на коробе, обрамляющем проем, потребуется две мощных петли или же надежная прочная рояльная конструкция.
• Потребуются механизмы, удерживающие люк вместе с лестницей и предупреждающие его резкое открывание, то есть своеобразные амортизаторы. Они могут иметь сложную и простую конструкцию, доступную для самостоятельного изготовления при наличии необходимых инструментов.

• Механизмы, позволяющие складывать и раскладывать секции лестницы, то есть, по сути — шарнирные соединения. Некоторые мастера используют для этой цели обычные мощные дверные петли. Но более удобный, и проверенный временем механизм, представлен на фото. Он состоит из двух металлических полос, с просверленными в них отверстиями для креплений. Подобные шарниры продаются в специализированных магазинах, например, мебельной фурнитуры. Несложно, при необходимости, изготовить их и самостоятельно.

Процесс изготовления складной чердачной лестницы – пошагово

В этом разделе статьи представлена таблица-инструкция, в которой будет подробно рассмотрено изготовление не только самой лестницы, но и механизмов для ее нормального функционирования, а также показан монтаж всей конструкции в проем чердачного перекрытия.

Приведенную пошаговую инструкцию вполне можно использовать в качестве руководства для самостоятельного изготовления складной чердачной лестницы, которая может состоять из трех или четырех секций.

Иллюстрация	Краткое описание выполняемой операции
	Первым делом стоит рассмотреть изготовление короба, который будет установлен в потолочный проем и станет местом размещения чердачной лестницы в сложенном состоянии. Короб может иметь разные размеры, так как «габариты» владельцев дома тоже бывают разные. Однако, чем меньше будет проем (безусловно, в разумных пределах, о которых было сказано выше), тем лучше. Короб должен быть достаточно мощным, так как на него будет устанавливаться люк с закрепленной на его внутренней поверхности лестницей. Для того чтобы изготовить короб, потребуется доска, имеющая ширину, равную толщине чердачного перекрытия. Толщина доски, используемая для короба, должна быть не менее 30 мм. Доска обрабатывается, разрезается на выбранные размеры, учитывая формирование соединений — в данном случае, детали короба соединяются в полдерева. Сначала элементы склеиваются между собой столярным клеем, а затем скручивается саморезами диаметром в 5, а длиной в 80÷100 мм.
	Далее, можно переходить к изготовлению люка-хранилища. Он должен иметь такие размеры, чтобы плотно входить в короб проема. Для него необходимо подготовить пять брусков, из которых будет собрана рама. Размер бруса в сечении составляет 50×50 мм. Потребуется два коротких отрезка и три длинных. Один из длинных брусков устанавливается по центру вдоль, придавая раме люка дополнительную жесткость.
	Для соединения брусков в раму могут быть использованы любые из существующих столярных соединений. Самое простое из них — в полдерева. Однако, используя его, дополнительно детали придется скрепить саморезами. На примере показано соединение прямым шипом, с использованием столярного клея. В принципе, как бы ни соединялись детали конструкции, участки их примыкания обязательно необходимо обработать столярным клеем.
	Собрав раму, следует измерить и сравнить ее диагонали, которые при соблюдении условия перпендикулярности сторон должны иметь одинаковый размер. При необходимости раму на этом этапе еще можно подкорректировать. Только добившись идеальной ровности прямых углов, раму можно окончательно скреплять саморезами.
	Следующим шагом на скрепленную раму из бруса накладывается вырезанный фанерный лист толщиной в 8÷10 мм, имеющий размеры, соответствующие ее внешнему контуру. Затем лист прикручивают к брускам рамы с помощью саморезов длиной в 50 мм. Саморезы вкручиваются с шагом в 150÷180 мм.
	Далее, переходят к изготовлению лестницы, используя пока еще не разрезанные доски, предназначенные для стоек или тетивы секций лестницы. Две подготовленные доски укладывают на рабочий стол, выравнивают их между собой и временно скрепляют скотчем — этот процесс необходим для разметки длины секций, отверстий для крепежных соединений, а также пазов для установки ступеней. Определив верхний край стоек, сразу в двух досках просверливается сквозное отверстие так, чтобы на каждой из досок образовалась полуокружность. Такой вырез необходим для установки в них шарнирных элементов секций.

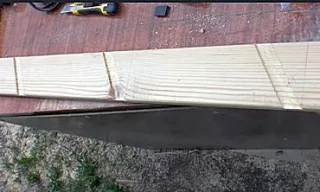

	Далее доска с полуокружностью распиливается по ее центру — это будут в итоге заготовки двух стоек (тетив) лестничной секции или же левая стойка двух секций, скрепляемых между собой шарнирным механизмом, позволяющим складывать и раскладывать конструкцию.
	На данной иллюстрации хорошо представлено, как устанавливаются соединяющие секции лестницы шарнирные механизмы, и для чего в итоге производится просверливание отверстий.

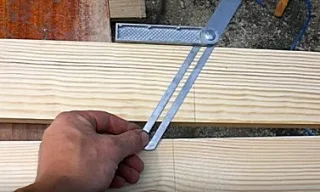

	Следующим шагом тетивы лестничных секций необходимо разметить под установку ступеней. Этот процесс проще всего производить малкой, установив на ней нужный угол уклона лестничного марша. Малка позволит точно наметить правильное расположение ступеней на тетиве.
	Чтобы разметка пазов была идеально симметричной, лучше всего ее производить одновременно на двух скрепленных скотчем досках, предназначенных для изготовления одной секции. Кроме будущих пазов, размечаются и края доски, так как они тоже должны быть срезаны под тем же углом, под которым будут устанавливаться ступени. Ширина пазов должна соответствовать толщине доски ступеней.
	Следующим этапом по нанесенным линиям разметки в досках делаются запилы на глубину в 6÷7 мм, а затем древесина выбирается из них с помощью стамески. Вполне можно воспользоваться и ручным фрезером, если он есть в распоряжении, и имеются навыки работы с ним, так как по неопытности несложно и «загубить» заготовку. После этого обрезаются и края досок, которые будут упираться в пол при полностью разложенной лестнице. Затем на одинаковые отрезки нарезается доска, предназначенная для ступеней. Ширина ступеней может быть разной, но лучше, если она будет варьироваться между 500 и 700 мм. Такие ступени более надежны, особенно в тех случаях, если некоторые жильцы дома страдают от излишнего веса.
	Рекомендуется на поверхности заготовок под будущие ступени отфрезеровать бороздки глубиной в 1,5÷2 мм, шириной в 3÷5 мм, которые будут расположены перпендикулярно тетивам. Эти простые, но необходимые меры предосторожности значительно уменьшат вероятность возникновения травмоопасной ситуации – соскальзывания обуви со ступеньки при подъеме или спуске по лестнице.
	В готовом виде тетивы должны выглядеть так, как показано на иллюстрации. Все готовые детали лестницы рекомендуется обработать антисептическими средствами, которые защитят древесину от жука-точильщика, а также от поселений в трещинах других, не менее неприятных для соседства насекомых. А древесина получит хорошую устойчивость и к поражению патогенной микрофлорой – гнилью, плесенью, грибком и т.п.
	После того как тетивы и ступени, обработанные антисептиком, полностью высохнут, последние можно устанавливать в вырезанные для них пазы. Ступени рекомендовано монтировать на столярный клей. Причем, установив заготовки ступеней в одну тетиву, сразу же сверху таким же образом устанавливают противоположную.
	Следующим шагом ступени необходимо окончательно закрепить в тетивах, вкрутив с каждой из сторон по два самореза. Но здесь нужна известная осторожность. Чтобы доски ступеней при вкручивании крепежа случайно не дали трещину, настоятельно рекомендуется сначала просверлить в них, насквозь через тетиву, отверстия, с диаметром на 1,5÷2 мм меньше диаметра саморезов. Длина крепежных деталей в этих соединительных узлах должна составлять 80÷100 мм. Аналогичным порядком изготавливаются и остальные секции складной лестницы.

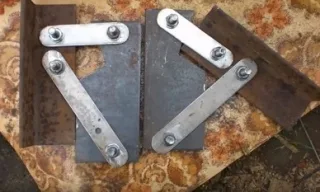

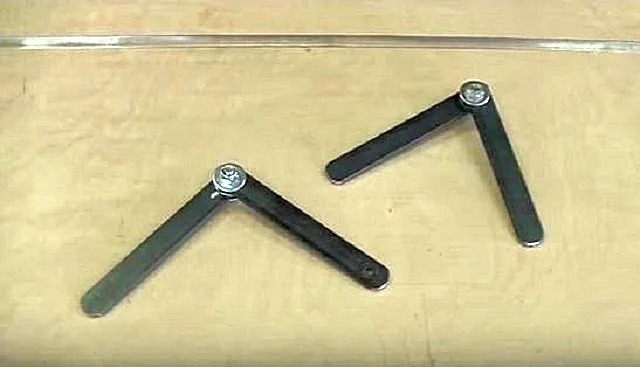

	Теперь можно переходить к изготовлению шарнирных креплений для соединения секций лестницы. В данном случае, для этого мастеру потребовалась стальная полоса толщиной в 4 мм, из нее нарезаются отрезки в 150 мм. Их края рекомендовано скруглить, чтобы при раскладывании и складывании конструкции избежать травмирования рук. Далее, с половины подготовленных полосок отрезаются отрезки длиной в 50 мм, а затем с помощью сварки закрепляются сверху той детали, с которой они были отрезаны.

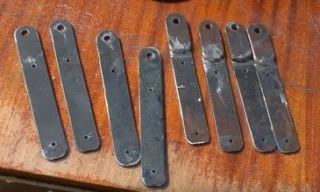

	Места сварки должны быть хорошо зачищены, иначе неровности будут мешать нормальному движению получающихся шарниров при складывании и раскладывании конструкции. Такая конфигурация механизма позволит двигаться шарниру более свободно, так как полоса не будет прилегать к древесине в области пересечения двух металлических полос.
	Затем, в этих рычагах шарниров просверливаются по три отверстия. Чтобы они располагались на одинаковых местах, лучше всего будет сложить полоски для одного крепления вместе, зажать их в тисках и одновременно просверлить сквозные отверстия. Два отверстия делаются под саморезы – для крепления шарниров к тетивам лестничных секций. А верхнее имеет больший диаметр – здесь расположится ось шарнира. В роли оси используется болт М6 или М8, имеющий резьбу только на конце, на которую можно будет накрутить две гайки. Крайнюю гайку можно даже прихватить точечной сваркой, чтобы она не откручивалась. Таких механизмов необходимо изготовить на каждое подвижное соединение секций — по две штуки.

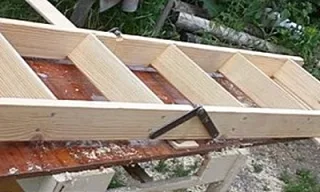

	Следующим шагом шарнирные механизмы должны быть установлены на секции лестницы. Их прикладывают так, чтобы приваренная часть полосы оказалась снаружи, а соединительный болт, играющий роль оси шарнира, установился в выпиленные полуокружности, которые при раскладывании лестницы, образуют целую окружность.

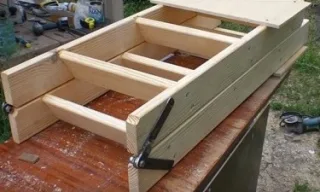

	Так выглядят две секции, скрепленные шарнирными механизмами, в разложенном виде.
	А это — они же, но уже только в сложенном состоянии. Для большей жесткости, а также для последующего прикручивания крепежных деталей, в верхней части верхней секции прикручивается широкая доска или же отрезок фанеры толщиной в 10 мм.
	Готовая лестница, состоящая из трех секций, в сложенном виде выглядит так, как представлено на этой иллюстрации. Естественно, вся эта конструкция должна легко помещаться в изготовленный ранее короб по ширине, длине и высоте.
	Теперь, когда сама лестница готова, можно заняться разметкой креплений, предназначенных для удержания и открывания люка на коробе. В качестве креплений могут быть использованы специальные или рояльные петли. Они накладываются на край короба, на который будет крепиться люк. Разметив их местоположение и крепежные отверстия карандашом, сами отверстия лучше всего сразу «акцентировать» тонким сверлом.
	Следующим этапом короб необходимо установить и закрепить в потолочном проеме. Так как проем должен быть немного больше, чем короб, для временного закрепления конструкции между внешними стенками короба и проема вбиваются распорки. Установив короб, следует измерить и сопоставить его диагонали. Если они будут иметь разный размер, конструкцию следует подкорректировать, иначе люк попросту не встанет на свое место. Короб закрепляется к стенкам укрепленного заранее проема в чердачном перекрытии с помощью длинных и мощных гвоздей или же саморезов. Установив короб, все зазоры, образовавшиеся между его внешними стенками и стенками чердачного перекрытия необходимо заполнить монтажной пеной. Дальнейшие работы следует производить после ее расширения, застывания и удаления выступивших наружу излишков.
	Теперь к коробу, по заранее сделанным разметкам и намеченным отверстиям под крепеж, фиксируются петли для люка. После чего по диагонали углов короба со стороны помещения следует закрепить четыре доски или бруска. Необязательно чтобы они были вырезаны по размеру и аккуратно обработаны, так как после закрепления люка они все равно будут демонтированы.
	После этого, на закрепленные по углам временные подставки, в короб устанавливается рама люка, обшитая фанерой. Производится ее точная центровка по обрамленному проему. На край фанерного листа люка загибаются выступающие части навесных петель, а затем прикручиваются через фанеру к раме. После выполнения этой операции временные диагональные подставки под раму можно демонтировать – они свою роль уже сыграли.
	Далее, люк полностью откидывается вниз, и между брусков рамы укладывается утеплительный материал. В качестве термоизоляции могут применяться минеральная вата или пенополистирол.
	Следующим шагом рама закрывается еще одним фанерным листом, который прикручивается по всему периметру рамы, а также к центральному брусу. Эта крышка полностью закроет термоизоляционную прослойку. Ее крепление производится саморезами длиной в 50 мм, которые вкручиваются с шагом в 150÷180 мм.
	Теперь необходимо выбрать и установить крепление-шарнир, с помощью которого будет удерживаться нижняя часть люка. Один из самых простых вариантов представлен на данной иллюстрации. Он состоит из двух металлических полос-рычагов, шарнирно скрепленных между собой.
	Стальная полоса должна иметь толщину в 4÷5 мм, ширину в 20 мм, а длина рычагов зависит от размера люка. Рассчитав длину полос, на их краях просверливаются отверстия для установки крепежных элементов. Подобные рычажные шарниры – вовсе не редкость в магазинах мебельной фурнитуры, и их несложно приобрести в уже готовом виде.
	Собираются крепления на обычных болтах. Первый фрагмент данной иллюстрации показывает подвижное скрепление двух полос. Нижний болт является подвижным креплением, а верхний служит упором для верхней, более короткой полосы при открытии люка. На третьем фрагменте показано закрепление нижней полосы на стальном уголке размером в 50×50×100 мм, который фиксируется через просверленные в нем отверстия в нижней части люка. Расстояние между уголками должно соответствовать ширине лестницы, так как она будет устанавливаться точно между ними.
	Теперь на люке необходимо закрепить верхнюю секцию собранной конструкции лестницы. Подобная фиксация может производиться с помощью перфорированных уголков, которые могут быть прикручены с внутренней или наружной стороны лестницы. Особой разницы в положении этих кронштейнов в данном случае нет.
	На представленной иллюстрации секция прикреплена к люку с наружной стороны на более мощных уголках, которые позволяют приподнять ее над поверхностью люка. Это делает более комфортным подъем на чердак, так как у стопы при опоре на верхние ступеньки появляется возможность смещения вперед.
	А на этой иллюстрации представлен описанный выше вариант крепления лестницы к люку — в уже законченном виде. Разница лишь в том, что уголки-кронштейны размещены внутри лестничной секции, и нет выноса тетивы от плоскости крышки люка. Возможно, не столь удобно для пользования, но все же — вполне допустимо.

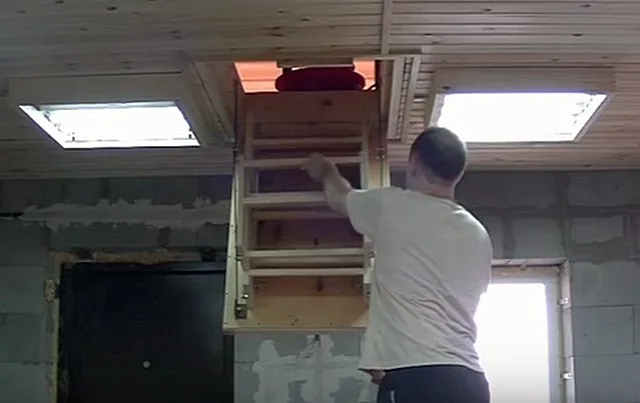

	Мастер демонстрирует, как складывается и раскладывается конструкция.
	Люк в рассматриваемом примере закрывается с помощью закрепленного на торцевой стороне короба бруса — щеколды, который прикручен на длинный саморез. Необходимо справедливо отметить, что такой «замок» все же не самое надежное устройство. Надо полагать, что это лишь временная мера, до выполнения окончательной отделки. Поэтому лучше всего предусмотреть более приемлемый способ, который сможет гарантировать надежное удержание люка вместе с лестницей. Вариантов здесь может быть множество.
	Существует также более сложный вариант шарнирных креплений узла «короб-люк». Он надежнее и способен выдержать высокие нагрузки. Поэтому такой способ отлично подойдет для владельцев дома, которые отличаются излишним весом. В данную систему соединения входит не только двухполосный шарнирный механизм, но и мощные крепления, которые устанавливаются вместо петель, удерживающие люк на верхней линии короба. Кроме того, в этой конструкции предусмотрена пружина, которая служит амортизатором, предупреждающим резкое открытие люка. Такие крепления можно приобрести в готовом виде или сделать самостоятельно, что, впрочем, довольно-таки сложно.
	Сложно, но все же выполнимо! Изготовить такой мощный механизм будет проще, используя представленный на иллюстрации шаблон. Лучше всего сначала самостоятельно смастерить подобный шаблон (например, из толстого упаковочного картона), чтобы хорошенько понять принцип работы механизма, а также рассчитать его линейные размеры.
	Чтобы сделать полноценную конструкцию, необходимо вырезать из металла несколько деталей, а для этого потребуется шлифмашинка и опыт работы с ней, так как детали достаточно мелкие и имеют специфическую конфигурацию. Вот здесь то и поможет заранее апробированный шаблон. По нему выполнить разметку и подгонку стальных деталей — намного проще. Это две полосы-рычага со скругленными краями, пластина с вырезом с одной стороны, который будет выполнять роль стопора при открытии люка, не позволяя ему открыться больше чем необходимо, и уголок, который будет крепиться к откидной крышке люка. Понятно, что таких механизмов необходимо два, и они должны иметь зеркальное расположение и конфигурацию деталей.
	Механизмы крепятся с двух сторон на люке и брусе, установленном и закрепленном сверху края короба. На люке механизм закрепляется с помощью саморезов, вкручиваемых через отверстия, просверленные в стальном уголке, входящим в конструкцию. Верхняя фигурная пластина механизма фиксируется с помощью болтов, вкручиваемых в брус, который должен быть прочно закреплен на торцевой стороне короба и поверхности пола чердака. Исходя из того, что масса самой лестничной конструкции — достаточно велика, а к ней добавится еще и масса перемещающегося по лестнице человека, брус должен иметь размер в сечении не менее 50×100 мм. А его длина должна превосходить длину неподвижной части шарнирного механизма минимум на 30÷40 мм в каждую из сторон. Однако, если отсутствует опыт работы, а также необходимые инструменты, которые могут потребоваться для изготовления сложных шарнирных механизмов, их лучше все-таки приобрести в готовом виде, или же выбрать первый, более простой вариант закрепления лестницы и люка.

Лестница готова — можно переходить к ее испытаниям самим мастером, к проведению инструктажа домочадцев и к последующей эксплуатации.

Установка готового комплекта раскладной чердачной лестницы

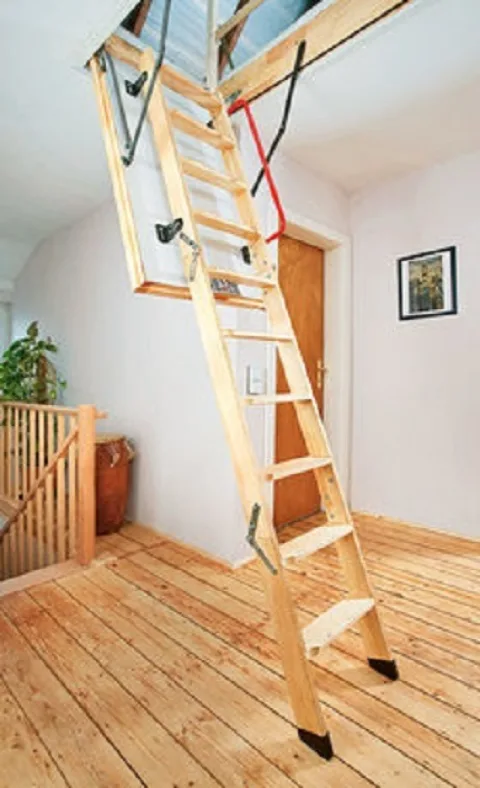

Если нет уверенности в собственных способностях, возможности или желания изготовить раскладную лестницу самостоятельно, но навыки работы с инструментами все же имеются, то в наше время можно подобрать подходящий вариант их ассортимента представленных в продаже систем. Ну а потом – провести его монтаж самостоятельно в обустроенный проем.

Готовые лестничные системы производители часто рекомендуют устанавливать со стороны чердака, подняв на него комплект в собранном виде.

Далее работы осуществляются в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции

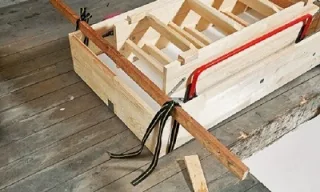

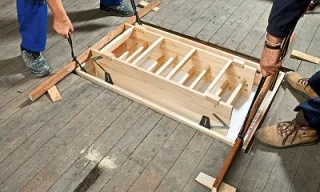

	Для того чтобы опустить короб со сложенной лестницей в проем чердачного перекрытия, чаще всего используются подручные приспособления. В данном случае — это два бруса, которые привязывают с двух сторон к коробу прочными веревками. Брус должен быть больше, чем вырезанный проем, так как на этих перекладинах и будет удерживаться вся конструкция до её окончательного закрепления в чердачном перекрытии. Чтобы короб прочно установился в проеме, перед его установкой рекомендуется произвести дополнительные замеры. И если ширина меньше или равна толщине чердачного перекрытия, то по нижней стороне внутренней части проема можно закрепить металлический уголок, имеющий ширину равную или чуть меньшую, чем толщина доски короба. Это необходимо учесть для того, чтобы уголок не мешал вхождению в короб люка. Уголок закрепляется по всему периметру проема, исключая ту сторону, где закреплены петли откидывающегося люка. Подобный уголок сыграет роль своеобразной «полки», на которую и встанет короб с размещенным в нем лестничным механизмом.
	Если же обрамляющий уголок не планируется использовать, то работы осуществляются так, как советует производитель. Итак, перед тем как начать опускать короб вместе с закрепленной на люке лестницей, необходимо подложить сначала невысокие подпорки, на которые установятся края бруса, выполняющего роль временной перекладины. При необходимости корректировки высоты расположения короба, подпорки можно сделать выше или ниже.
	При проведении корректировки положения короба, горизонтальность всех его стенок контролируются по строительному уровню. Иначе, если его закрепить криво, то люк может просто не открыться, а открывшись, может вследствие вполне вероятного перекоса — не войти обратно.
	После того как конструкция будет выставлена на подвесах и подпорках строго по уровню, необходимо разложить лестницу, иначе ее не получится правильно закрепить. Если между коробом и проемом обнаружится зазор, то в него в местах креплений необходимо установить рейки требуемой толщины. Длина реек должна быть равна ширине доски короба. Крепление короба к стенкам проема осуществляется через установленные в зазоры рейки. Фиксация проводится длинными (минимум 100 мм) саморезами диаметром не менее 5 мм.
	После того как короб будет окончательно закреплен в проеме, необходимо проверить, насколько свободно будет открываться и закрываться люк. Для этого конструкция собирается, а люк несколько раз открывается и закрывается из нижнего помещения.

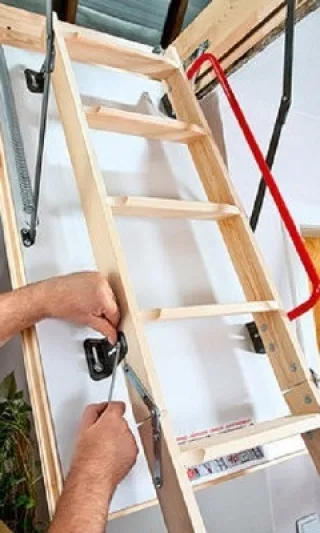

	Теперь, когда конструкция закреплена в проеме, пришло время корректировки лестницы. Первое, что необходимо предпринять — это выровнять ее верхнюю секцию с помощью специальных креплений.

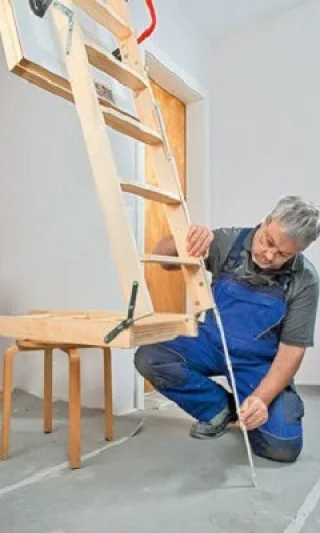

	Если лестница слишком длинная, и ее нижняя секция не упирается в поверхность пола, а подгибается, то необходимо осуществить соответствующую подрезку. Для этого, уложив нижнюю секцию на подпорку (в рассматриваемом примере в качестве нее выбран табурет), измеряют расстояние, начиная от нижнего края средней (предпоследней) секции до поверхности пола. Этот замер производится для определения длины самой нижней секции. Важно — измерение производится под тем же углом, под которым должна стоять разложенная лестница, то есть в продолжение линий тетив верхних секций. При этом определяется длина сначала передней, а затем — задней поверхности тетивы нижней секции.

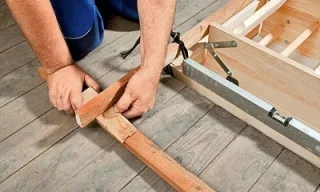

	Следующим шагом, промеренные линейные параметры переносятся на тетивы самой нижней секции. На них необходимо прочертить линии реза.
	Далее, по размеченным линиям лишняя часть нижней секции отрезается с помощью лобзика. Торопиться не следует — спил должен получиться очень аккуратным.
	После этого на торцы тетив нижней секции необходимо закрепить пластиковые ножки, входящие в комплект конструкции. Ножки надеваются на доски до упора, а затем прикручиваются саморезами с нижней стороны.
	Следующим шагом необходимо проверить ровность установки подкорректированной лестницы. Когда лестница находится в разложенном состоянии, торцевые стороны стоек секций должны быть плотно прижаты друг к другу, то есть между ними не должно оставаться зазоров.

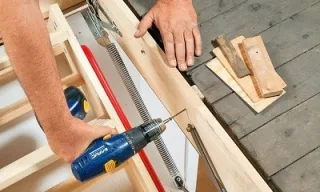

	Если лестница недостаточно хорошо упирается в поверхность пола, производитель предусмотрел возможность корректировки ее высоты в небольшом диапазоне. Такая подгонка производится за счет щелевидных проушин под крепеж, имеющиеся на кронштейнах, посредством которых лестница крепится к откидному люку.
	Далее, зазоры, оставшиеся между коробом и стенками чердачного перекрытия, необходимо обязательно заполнить монтажной пеной. Если этого не сделать, то тепло из помещения будет уходить через них на чердак. В том случае, когда чердак вообще не утеплен, можно сказать, что нагретый воздух совсем не будет задерживаться в жилом помещении и теплопотери достигнут «космических масштабов». Поэтому термоизоляция проема и откидного люка должна быть очень качественной.
	В комплект с готовой лестницей обычно идут и детали ограждения вырезанного проема, которые устанавливаются на чердаке. Необходимо сказать, что это идеальный вариант для обеспечения безопасности, который, кстати, некоторые владельцы домов неблагоразумно считают излишним. Высота ограждающей конструкции составляет 950 мм, и состоит она из стоек и перекладин, а также крепежных деталей.
	Сначала, согласно прилагаемой к комплекту схеме, собирается тот участок ограждения, который будет устанавливаться по узкой стороне чердачного проема. Он состоит из двух стоек и двух перекладин, которые рекомендовано сначала склеить, а затем дополнительно зафиксировать саморезами.
	Стойки устанавливаются на боковые стенки короба (для этого на опорах предусмотрены специальные вырезы – пазы). После предварительной установки и выравнивания по вертикали каждая из стоек фиксируется на досках короба двумя саморезами, как показано на иллюстрации.

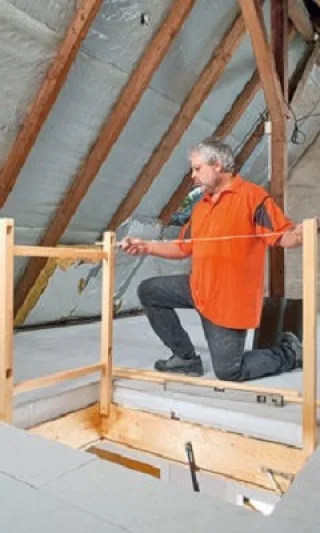

	Боковые стороны ограждения выставляются относительно уже установленной передней его части и также выверяются по строительному уровню. Длина перекладин по длинной стороне промеряется рулеткой. Высота всех вертикальных стоек должна быть одинаковой, горизонтальные же перемычки будут устанавливаться на разной высоте – так предусмотрено конструкцией ограждения.
	Для соединения боковых перекладин с установленными стойками, в последних предусмотрены специальные пазы, в которые должны войти шипы перекладин. Перекладины также рекомендовано сажать на клей, а затем скручивать саморезами. Ограждение должно быть жестким, не шататься и не перекашиваться, поэтому все элементы крепятся друг к другу максимально надежно.

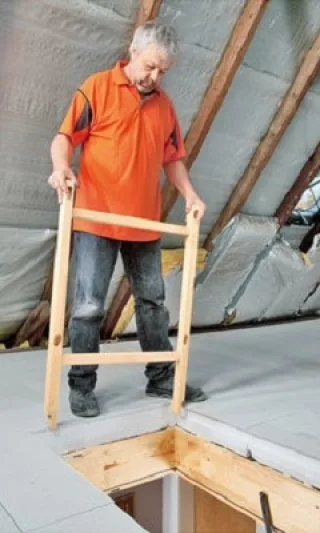

	Стойки, перед их окончательным закреплением, так же, как и горизонтальные детали конструкции, контролируются по строительному уровню – они должны быть строго вертикальны.

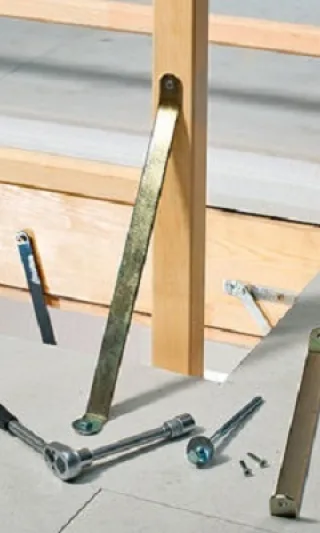

	Когда ограждение будет собрано и закреплено, стойки, находящиеся около креплений люка, дополнительно упрочняются металлическими полосами — подкосами. Они сначала прикручиваются к стойкам, а затем — к поверхности чердачного пола, и служат распорками, делающими конструкцию более жесткой и надежной.
	Как уже говорилось выше, все вертикальные и горизонтальные детали ограждения дополнительно, после окончательной выверки положения, скрепляются саморезами. Под саморез, во избежание растрескивания древесины, предварительно просверливается соответствующее отверстие меньшего (на 1,5÷2 мм) диаметра.
	После того, как будет установлено ограждение на чердаке, можно переходить к сборке декоративной рамки, которая монтируется вокруг люка лестницы на потолке нижней комнаты.
	Рама обладает совсем небольшой массой, поэтому ее не составит труда поднять на высоту и установить на предназначенное для нее место. Эта декоративная рамка предназначена для маскировки просвета, который образовывается между коробом и потолочной поверхностью. Производитель предусматривает совпадение оттенков нижней поверхности люка и рамки, поэтому выделяться она сильно не будет. Только облагородит внешний вид люка и станет, кроме того, дополнительной преградой для тепловых потерь из помещения. Крепить рамку можно любым из удобных способов. Часто бывает достаточно посадки ее на клей или установки на стопора-защелки.

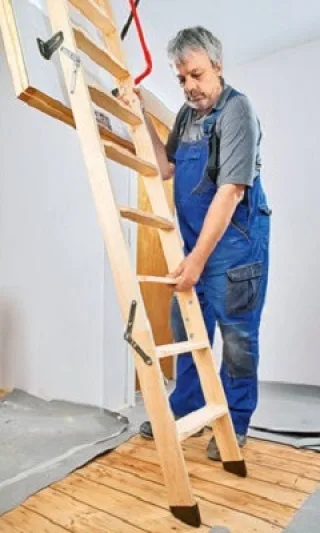

	И вот теперь, когда лестница готова, и ограждение установлено, можно произвести контрольное испытание конструкции. При дальнейшей эксплуатации необходимо помнить — для того чтобы деревянные детали лестницы сохранились в первоначальном виде как можно дольше и не потеряли своей прочности, а на металлических конструкциях не появилась коррозия, чердак должен быть хорошо утеплен и гидроизолирован.

Итак, в данной публикации были представлены варианты самостоятельного изготовления складной лестницы на чердак и установки готового комплекта. Поэтому у читателя есть возможность оценить все достоинства и недостатки как одного, так и другого подхода. Основываясь на собственных выводах, и после реальной оценки своих собственных возможностей, можно будет определить, какой способ больше подойдет для конкретного случая.

Читайте интересную и полезную статью на нашем портале — «Накладки на ступени лестницы из ковролина».

И в завершение публикации — интересный видеосюжет, в подробностях демонстрирующий монтаж складной чердачной лестницы производства компании «FAKRO»

Видео: Как самостоятельно установить складную чердачную лестничную систему компании «FAKRO»
