Дымовая труба: расчет высоты и сечения

Дымовая труба: расчет высоты и сечения

Евгений Афанасьев Статью опубликовал:
Обновлено: 20.05.2019

Одно из важнейших требований обеспечения безопасности эксплуатации твердотопливного отопительного оборудования – это правильная организация отведения продуктов сгорания. С тем расчетом, чтобы они своевременно и полностью выходили наружу, не проникая в помещение, и уступали место притоку свежего воздуха, необходимого для непрерывного горения топливной закладки. Нарушение этих правил приводит, в лучшем случае, к неэффективной работе печи или котла. Но гораздо страшнее – это вероятность отравления угарным газом или же возникновение пожароопасной ситуации.

Дымовая труба: расчет высоты и сечения

Дымовая труба: расчет высоты и сечения

В настоящей статье мы не станем рассматривать возможные варианты возведения дымоходных труб – об этом немало информации в других публикациях нашего портала. Разговор пойдет об основных параметрах трубы – ее сечении, обеспечивающем своевременный отвод продуктов сгорания с оптимальной скоростью, и высоте, обеспечивающей создание необходимой естественной тяги.

Итак, тема сегодняшнего разговора — дымовая труба: расчет высоты и сечения, обоснования и удобные онлайн-калькуляторы.

Почему рассматриваются именно твердотопливные приборы?

Всё просто – с ними в этих вопросах всегда больше проблем, если сравнивать с газовыми. Поясним почему:

  • Прежде всего, газовые отопительные приборы – это практически всегда изделия заводского производства. То есть обязательно имеют патрубок определенного сечения для подсоединения к дымоходу. Оговаривается площадь сечения канала и в технической документации модели. То есть все довольно просто – ни на одном из участков уходящего вверх дымохода зауживать канал не допускается.

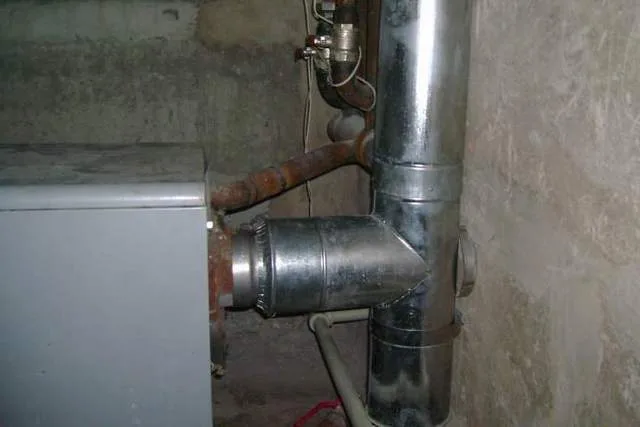

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

Котлы или печи заводской сборки всегда имеют патрубок для подключения дымохода. То есть проблема с сечением дымохода уже не стоит – оно должно быть не меньше указанного в технической документации.

  • Температура выходящих в дымоход продуктов сгорания газа несоизмеримо меньше, чем у образующихся при сгорании древесины или иного твёрдого топлива.
  • Трудно сравнить и объёмы образующихся при сгорании «голубого» и твердого топлива газовых смесей. Разница здесь – весьма существенная!

А вот твердотопливные отопительные приборы, печи или котлы, очень часто создаются самостоятельно. Или же достаются «в наследство» от бывших владельцев дома. И вот здесь никогда не лишней будет проверка параметров подключённого к такому прибору дымохода.

Впрочем, то, что касается высоты трубы и проверки тяги – наверное, можно в полной мере отнести и к газовому отопительному оборудованию. Сечение-то известно, но остальное проверить не помешает.

Но начнем именно с сечения.

Как рассчитать площадь сечения дымовой трубы?

Существует несколько методик расчета оптимального сечения. Например, от размеров топочной камеры очага или от площади поддувального окна печи. Но в этой публикации внимание будет сконцентрировано на той методике, которая основана на оценке объема образующихся в процессе сгораний дымовых газов.

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

Горение древесины и другого твёрдого топлива всегда сопровождается весьма значительным дымообразованием. И дымоходная труба должна быть в состоянии своевременно отводить эти объемы наружу.

На основе расчётов и опытов специалистами давно уже составлены таблицы, из которых можно получить информацию об удельном дымообразовании для разных типов твердого топлива. То есть какой объем продуктов сгорания образуется при сжигании, скажем, одного килограмма дров, угля, торфа и т.п.

Приведем и мы такую таблицу (в сокращенном варианте). В ней, помимо удельного дымообразования, показаны калорийность топлива (количество тепла, выделяемого при сжигании одного килограмма) и примерная температура продуктов сгорания на выходе из дымоходной трубы. Первая из указанных характеристик нас в заданный момент особо не интересует — просто дает общее представление об эффективности топлива. А вот температура, да, понадобится для расчетов.

Тип топливаУдельная калорийность топлива, кКал/кг, усредненноУдельный объем выделяемых продуктов сгорания от сжигания 1 кг, м³Рекомендуемая температура на выходе из дымохода, °С
Дрова со средним уровнем влажности - 25%330010150
Торф кусковой (россыпью), воздушной просушки, со средним уровнем влажность не выше 30%300010130
Торф - брикеты400011130
Уголь бурый470012120
Уголь каменный520017110
Антрацит700017110
Пеллеты или древесные топливные брикеты48009150

Как видите, объемы впечатляют. Даже дающие минимальную дымность типы топлива – это уже около 10 кубометров на каждый сожженный килограмм. Значит, просто из соображений физики и геометрии сечение дымоходного канала должно быть в состоянии постоянно отводить эти немалые объемы наружу.

От этого и «пляшем» при расчёте.

Объем продуктов сгорания, выделяемых при сжигании твёрдого топлива в течение часа можно определить по следующей формуле (с учетом температурного расширения газов).

Vgч = Vуд × Мтч × (1 + Тд/273))

Vgч — объем продуктов сгорания, образующийся в течение часа.

Vуд — удельный объем образующихся продуктов сгорания для выбранного типа топлива, м³/кг (из таблицы).

Мтч — масса топливной закладки, сгораемой в течение одного часа. Обычно находится отношением полной топливной закладки ко времени ее полного прогорания. Например, в печь загружается разом12 кг дров, и они прогорают за 3 часа. Значит, Мтч = 12 / 3 = 4 кг/час.

Тд — температура газов (℃) на выходе из дымоходной трубы (из таблицы).

273 — константа, для приведения температурных параметров к шкале Кельвина, использующейся в термодинамических расчетах.

Так как единица времени в нашей системе исчисления —  секунда, то узнать объем, получающийся за секунду, несложно – результат просто делится на 3600:

Vgс = Vgч / 3600

Чтобы узнать площадь сечения канала, который гарантированно пропустит через себя этот объем при определенной скорости движения газов, надо найти их отношение

Sc = Vgс /

Sc — площадь поперечного сечения канала дымохода, м².

— скорость потока газов в дымоходной трубе, м/с

Несколько слов об этой скорости. Для отопительных приборов и сооружений бытового класса обычно стремятся остановиться в диапазоне от 1,5 до 2.5 м/с. При такой, с одной стороны – невысокой скорости не наблюдается значительного сопротивления потоку, не возникает сильных завихрений, тормозящих движение газов. Минимизируются тепловые потери, снижается до нормальных величин температура газов на выходе из трубы. Вместе с тем, скорость в достаточной степени большая для того, чтобы уменьшить образование конденсата и оседание золы на внутренних стенках канала.

Если найдено сечение (а это – минимальная его величина), то по известным геометрическим формулам можно найти или диаметр для трубы круглого сечения, или длину стороны – при квадратном сечении, или подобрать длины сторон при прямоугольном.

Ниже предложен калькулятор, который до предела упростит проведение этих вычислений. В нем необходимо указать тип топлива, примерный расход его расход (точнее, массу и время прогорания полной загрузки) и ожидаемую скорость потока газов в дымоходе. Остальное программа выполнит сама.

Итоговый результат показывается в трех представлениях:

— минимальный диаметр для круглого сечения;

— минимальная длина стороны для квадратного сечения;

— площадь сечения, по которой можно, например, подобрать размеры сторон для прямоугольного сечения.

Калькулятор расчета параметров сечения дымоходной трубы

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ РАЗМЕРЫ СЕЧЕНИЯ ДЫМОХОДА»
ТИП ТВЕРДОГО ТОПЛИВА
МАССА РАЗОВОЙ ТОПЛИВНОЙ ЗАКЛАДКИ, кг
ПРОДОЛЖИТЕЛЬНОСТЬ РАБОТЫ ПЕЧИ НА РАЗОВОЙ ЗАКЛАДКЕ, часов
ОЖИДАЕМАЯ СКОРОСТЬ ГАЗОВ В ДЫМОХОДЕ, метров в секунду

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора. Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот.

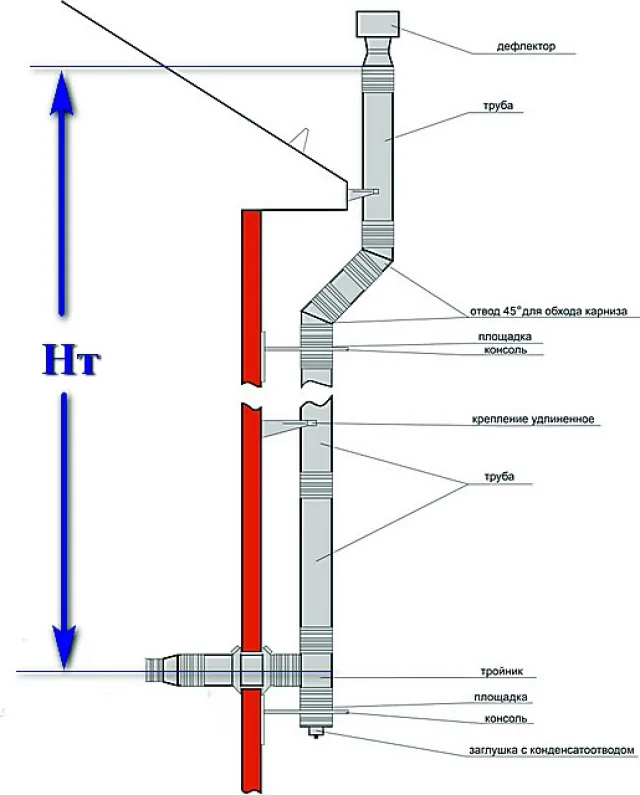

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

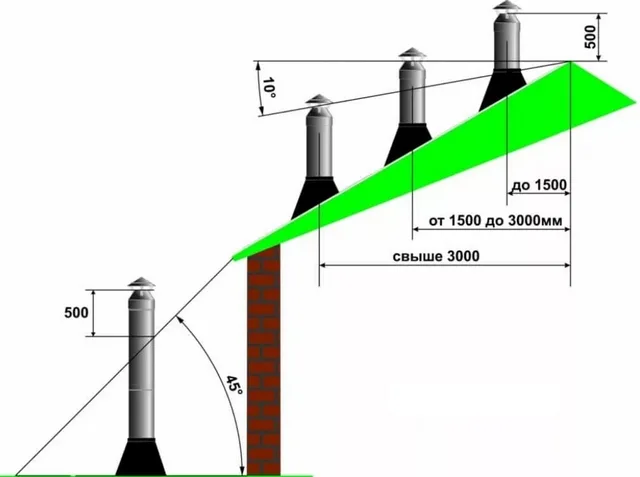

Основные правила расположения дымовых труб относительно элементов крыши здания

Основные правила расположения дымовых труб относительно элементов крыши здания

  • Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно).
  • На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов. Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент)..
  • Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево. Рисунок ниже показывает, как производится графическое построение в этом случае.

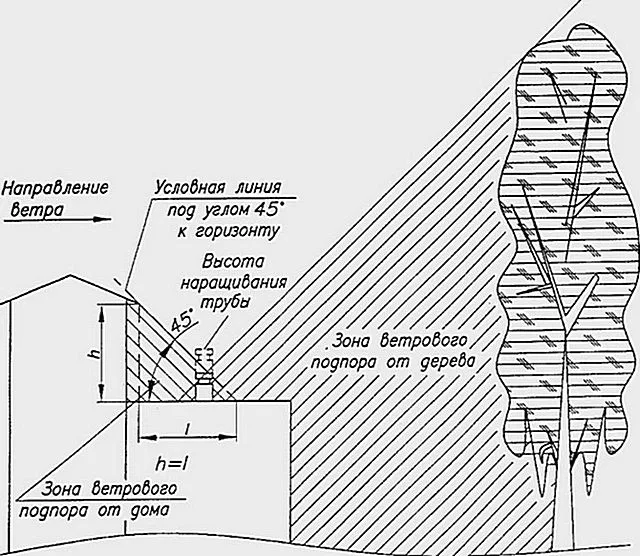

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

  • На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Проверка планируемой трубы на величину естественной тяги

По сути, основные параметры дымовой трубы мы уже определили – достаточное сечение ее канала и высоту. Но для приборов с естественной тягой никогда не лишним будет проверить силу этой самой тяги. Чтобы не получилось, что построенный дымоход вдруг отказывается выполнять свои основные функции.

Тяга – это, по сути, разница давлений горячих газов в трубе и наружного воздуха. Именно эта разница и стимулирует движение газового потока по каналу дымохода.

Считается, что для нормальной работы дымохода с естественной тягой эта разница должна составлять не менее 4 паскаль на каждый метр высоты трубы (0,408 мм водяного столба или 0,03 мм ртутного столба). То есть для пятиметровой трубы (наш минимум) тяга должна быть не менее 20 Па. Это обеспечивает и нормальный отвод газов, и необходимый приток воздуха для непрерывного горения топлива.

Как просчитать эту тягу. Естественно, она во многом зависит от плотностей газов, которые, в свою очередь, тесно взаимосвязаны с температурой. В этом можно убедиться взглянув на формулу, с которой мы и будем работать:

ΔP = Hтр × g × Pатм × (1 / Тв – 1 / Тдс) / 287,1

ΔP — естественная тяга в трубе, Па.

Hтр — высота дымовой трубы, м.

g — ускорение свободного падения (9.8 м/с²);

Pатм — атмосферное давление. Нормальным считается значение в 750 мм ртутного столба. Однако, местность, для которой проводится расчет, может иметь и свою специфику. Надо правильно понимать, сто нормой считается уровень моря. А с ростом высоты эта норма начинает снижаться. Причем – довольно значительно. Так что при расчетах необходимо будет руководствоваться нормой для своего региона проживания.

Атмосферное давление обычно измеряется в миллиметрах ртутного столба. Однако, для расчета в системе СИ требуется перевести его в паскали. Это несложно, если знать, что 1 мм рт. ст. = 133,3 Па.

Тв — температура воздуха на улице. Причем, приведенная к шкале Кельвина, то есть С° + 273.

Тдс — средняя температура газов в дымоходе. Определяется как среднее арифметическое показателей на входе и выходе, с последующим приведением к шкале Кельвина.

287,1 — газовая постоянная воздуха. Правильнее было бы подобрать эту величину под конкретный химический состав отводимых газов. Но в нашем случае ошибка значительной, сильно влияющей на конечный результат, не станет.

Несколько важных замечаний по температуре на входе и выходе.

Всегда следует стремиться к оптимальным ее значениям. Статистика показывает, что большинство возгораний происходит с банными печами, в который практически отсутствует теплоотвод, в короткие сроки нагоняется жар в парилке, и при этом дымоход обычно раскаляется до опасных температур.  Поэтому нужно уметь управлять температурами в трубе, используя доступные средства – шиберы, задвижки, устройства дополнительной утилизации тепла (например, водогрейные баки).

В бытовых и отопительных печах с этим попроще, но все равно контроль необходим. В котлах, где сама суть работы заключается в постоянной отдаче тепла циркулирующему теплоносителю, эти вопросы так остро не стоят.

Режим 900 ÷ 600 ℃ (вход и выход), встречающийся у некоторых на банных печах — чрезвычайно опасен во всех отношениях, и даже не должен рассматриваться! Разумные рамки (и то – верхний их предел) это 600 ÷ 400 градусов для бытовых кирпичных и металлических печей. Обычно же стараются выдерживать в диапазоне 400 ÷ 200 ℃. Для газового оборудования нижняя граница может падать и ниже 100 градусов.

Если все исходные значения для подстановки в формулу известны – можно переходить к расчёту. Для этого опять предлагаем воспользоваться возможностями специального онлайн-калькулятора.

Калькулятор расчета естественной тяги дымовой трубы.

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ЕСТЕСТВЕННУЮ ТЯГУ В ДЫМОХОДЕ»
ВЫСОТА ДЫМОХОДА, метров
АТМОСФЕРНОЕ ДАВЛЕНИЕ, мм ртутного столба

.ТЕМПЕРАТУРНЫЕ ПОКАЗАТЕЛИ
ТЕМПЕРАТУРА ВОЗДУХА НА УЛИЦЕ, ℃
ТЕМПЕРАТУРА ГАЗОВ НА ВХОДЕ В ДЫМОХОД, ℃
ТЕМПЕРАТУРА ГАЗОВ НА ВЫХОДЕ ИЗ ДЫМОХОДА, ℃

Если полученная разница давлений попадает в нормы (более 4 Па на метр высоты трубы) – то проверку можно назвать успешной.

Основные параметры дымовой трубы получены – можно переходить к выбору материалов и детальному проектированию.

О многих других тонкостях самостоятельного проектирования дымохода расскажет предлагаемое видео:

Видео: Что важно знать для самостоятельного строительства дымохода?
