Природный газ, безусловно, самый дешевый на сегодняшний день источник энергии для отопления дома. И там, где он подведен, или где прокладка сети планируется в ближайшей перспективе, хозяева частных домов в подавляющем большинстве случае отдают предпочтение именно ему. Но приходится констатировать, что до всеобщей газификации жилья еще далеко, и многим домовладельцам волей-неволей приходится искать альтернативные источники. В регионах, богатых лесом или углем, выходом становится твердотопливное отопительное оборудование, хотя по степени удобства эксплуатации оно никак не может конкурировать с газовым. Котлы на солярке – дорогое удовольствие, та и дизельное топливо дешевым никак не назовешь.
Поэтому многие владельцы домов все чаще посматривают в сторону электрического обогрева. Действительно, представить населенный пункт в наше время без электроэнергии – попросту невозможно. То есть этот источник, в принципе, общедоступен, установка электрооборудования и не требует утомительных согласительных процедур с контролирующими организациями. Сами электрические котлы, как правило, компактны, просты в установке и эксплуатации, а система отопления становится легко управляемой, поддающейся очень тонким настройкам.
Вся проблема – в довольно высокой стоимости электроэнергии. И потенциальные владельцы начинают поиск максимально экономичного оборудования, рассматривая различные варианты. Так, например, весьма большой интерес вызывает электродный котел для отопления частного дома — оборудованию такого типа приписывают чуть ли не «волшебные качества». Но стоит ли всему верить? Давайте пристальнее разберемся с этим типом электрических генераторов тепла.

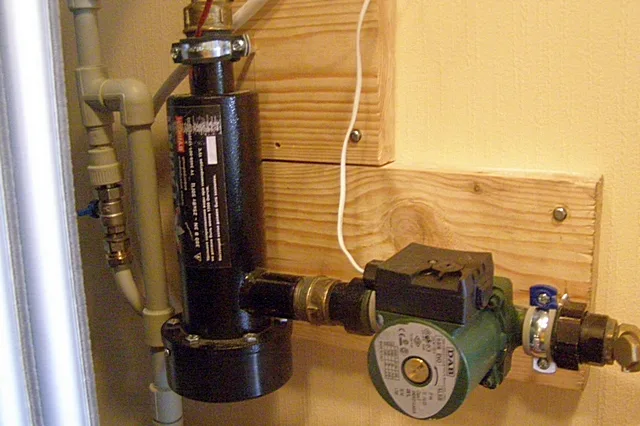

Что такое электродный котел?
Прежде всего, необходимо получить понятие, на каких принципах зиждется работа этого типа электрических котлов, разобраться с их устройством.
На чем базируется работа электродного котла?
Принцип работы электродного котла прекрасно демонстрирует пример, который многие из нас наверняка видели воочию, а многие даже практиковали в пору своей студенческой или армейской молодости. Того разнообразия электрических чайников или иных кипятильников просто не было, а попить горячего чайку вечером в общаге или казарме хотелось. Да и под запретом были все нагревательные бытовые приборы – за этим неустанно следили комендантши со своими помощниками.

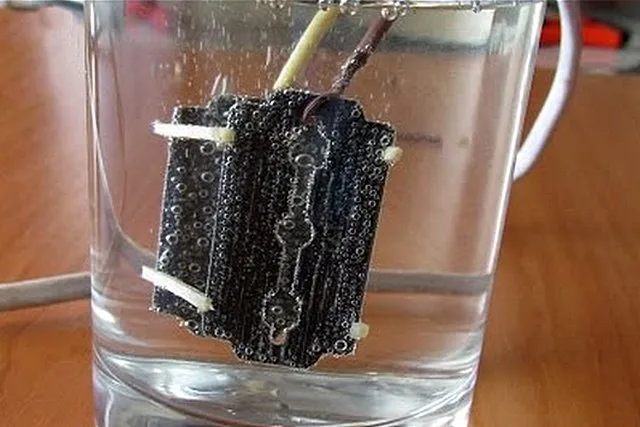

Выход находился – из двух лезвий, нескольких спичек и отрезка кабеля с вилкой в течение нескольких минут собирался мини-кипятильник, который давал очень быстрый нагрев стакана или банки воды до стадии кипения. А затем такой «девайс» можно было разобрать или просто спрятать – места он занимал немного.
Краткий рассказ о «студенческом кипятильнике» дан исключительно для примера, и не должен побуждать читателя к проведению подобных, весьма небезопасных экспериментов. Да и смысла особого в этом сейчас не видится – для нагрева воды вполне достаточно недорогих приборов промышленного производства.
Пример – примером, но следует еще понять, что же способствует быстрому разогреву воды в области погруженных в нее на небольшом расстоянии электродов. А все объясняется известным физическим явлением электролиза. При подключении постоянного напряжения к погруженным в электролитическую жидкую среду электродам, за счет окислительно-восстановительных процессов происходит ионизация раствора и начинает проходить электрический ток. Положительно заряженные ионы направляются в сторону катода, отрицательно заряженные – к аноду.
Та вода, что мы употребляем в повседневной жизни, далека от известной «чистой» формулы Н₂О – на деле это водный раствор различных солей в той или иной концентрации. Во многом это зависит от качества источника и используемых систем водоподготовки. То есть она представляет собой вполне электролитический раствор, что, в принципе, и объясняет ее токопроводящие качества.

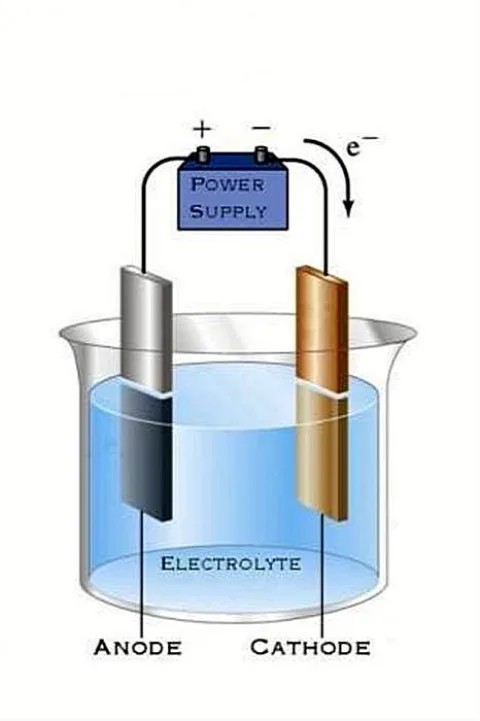

Но речь пока что шла о постоянном токе. А что будет, если подать на электроды переменное напряжение? А ровно то, что анод и катод будут в течение одной секунды 50 раз меняться местами (принятая у нас частота переменного тока – 50 Гц). Соответственно, и ионы с такой же периодичностью изменяют направление своего движения. Представьте себе это «столпотворение» и постоянно изменяющееся встречное движение в плотной водяной среде… За счет высокого сопротивления среды, встречаемого этими заряженными частицами, кинетическая энергия их движения преобразуется в тепловую, что и вызывает очень быстрый нагрев раствора.
В технической литературе электролитические проводники, к которым можно отнести недистиллированную воду, принято называть проводниками второго рода. А вот нагрев этой жидкой среды считается первичным – нет «промежуточного звена». Просто для сравнения – в других электрических нагревателях тепловая энергия передается воде или от поверхности ТЭНа, или, как в индукционных котлах – от корпуса прибора. То есть жидкость выполняет пассивную роль переносчика тепла – это вторичный нагрев. В рассматриваемой же нами схеме нагревается непосредственно сам электролит, находящийся в зоне между погруженными в него электродами переменного тока.
Как видно, в названии самого котла уже в переделённой мере фигурирует принцип его работы. Кстати, можно встретить и другие наименования. В частности, подобные приборы еще частенько именуют «ионными». Объяснять почему – наверное, не надо. Но имеет смысл все же внести небольшую ремарку.
Дело в том, что некоторые производители, вполне понятно пытающиеся каким-то образом выделить свои приборы, пытаются внести некое разграничение между электродными и ионными котлами. В ход идут пояснения, что их ионные модели оснащены специальной электронной системой, которая отслеживает степень ионизации раствора. То есть регулировка режима работы оборудования происходит уже на уровне количественного и качественного изменения ионизированной среды.
Не беремся категорично судить о достоверности этих утверждений или об эксплуатационной значимости таких систем. Но, если честно, такое разграничение больше похоже на некий маркетинговый прием. Ведь в любом случае котел не может обойтись без блока управления, а процесс ионизации теплоносителя в большей мере зависит от сбалансированности его химического состава. Так что в дальнейшем будем полагать, что вся информация, рассматриваемая в статье, в равной мере касается как ионных, так и электродных котлов, и различия лишь в терминологии.
Но вот те, кто по непонятным причинам называет такие котлы «катодными» (или «анодными» — неважно), допускают принципиальную ошибку. Причина уже понятна из изложенного выше – в режиме постоянного тока сколь-нибудь существенного повышения температуры электролита не наблюдается, и нагревательный прибор становится принципиально невозможным.
Цены на электродный котел отопления
Устройство электродных котлов отопления
Как мы уже убедились, принцип действия электродного котла – прост и понятен. Этим объясняется и относительная простота его конструкции. И несмотря на довольно большое разнообразие моделей, в том числе по своим размерам и по мощности, подавляющее большинство из них очень схожи по строению и даже по компоновке.

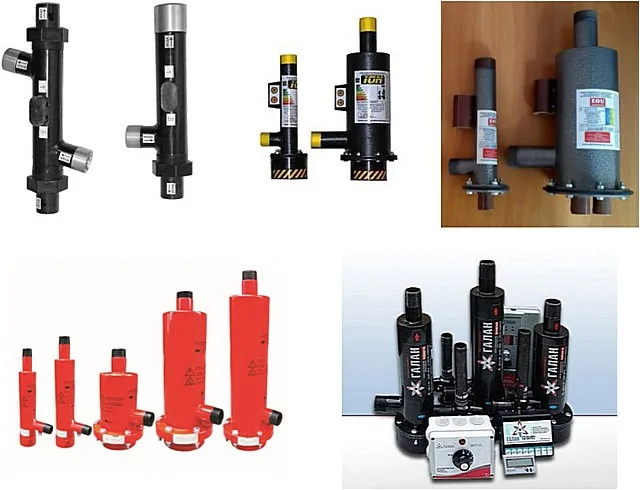

Классическая форма электродного котла – цилиндр, внутри которого размещены электроды. А вот их количество может различаться – в зависимости от того, какое тип сети обеспечивает питание отопительного прибора.
В котлах, работающих от однофазной сети 220 вольт электрод один, и он располагается по центру цилиндра. Роль второго электрода в данном случае берут на себя сами стенки цилиндра. Хотя, встречаются однофазные модели и с двумя электродами, разнесенными на необходимое расстояние, и с полностью изолированным корпусом.

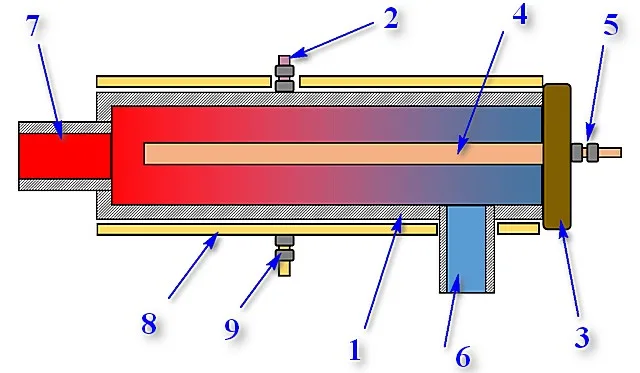

Схематично наиболее распространенные модели однофазных котлов с центральным расположением электрода можно изобразить примерно так:
Металлический цилиндрический корпус (поз. 1) в данном случае играет роль одного из электродов. Соответственно, на нем предусматривается клемма для подключения нулевого провода (поз. 2).
Цилиндр с одного торца закрыт герметичной заглушкой (поз. 3), которая одновременно является площадкой для размещения строго по центру второго электрода (поз. 4). Снаружи имеется клемма для подключения фазного провода (поз. 5).
Подача теплоносителя в полость цилиндра осуществляется через входной патрубок (поз. 6), который у большинства моделей расположен сбоку, ближе к блоку электродов. Для выхода разогретого теплоносителя имеется второй патрубок (поз.7), как правило – на противоположном от электродов торце цилиндра. На обеих патрубках предусматривается резьбой участок для сантехнического соединения котла с контуром отопления.
Некоторые модели, помимо этого, заключаются в дополнительный корпус-кожух (поз. 8), который повышает степень безопасности эксплуатации прибора. В обязательном порядке предусматривается клемма подключения к контуру заземления (поз.9). Как правило, корпус или внешний кожух покрывается специальным защитным полиамидным составом с хорошими диэлектрическими характеристиками.
При работе системы отопления циркуляционный насос обеспечивает создание потока теплоносителя через рабочий цилиндр котла. Проходя в пространстве между электродами, жидкость разогревается благодаря рассмотренным выше физическим процессам, и поступает на теплообменные приборы системы отопления – радиаторы, конвекторы и т.п.

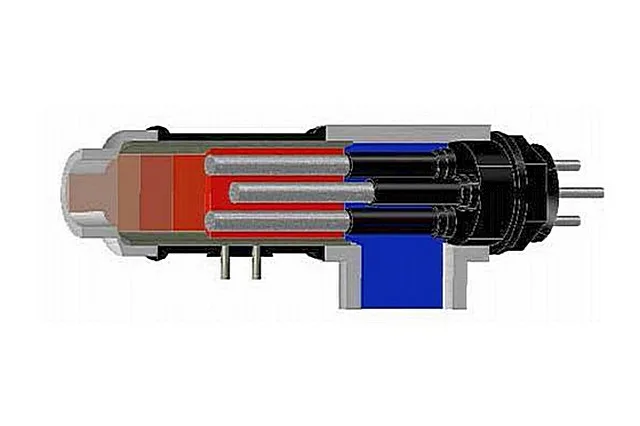

Если требуется достичь высоких показателей мощности (как правило, более 9÷11 кВт), прибегают к использованию трехфазных электродных котлов. Их устройство отличается только количеством и расположением электродов.

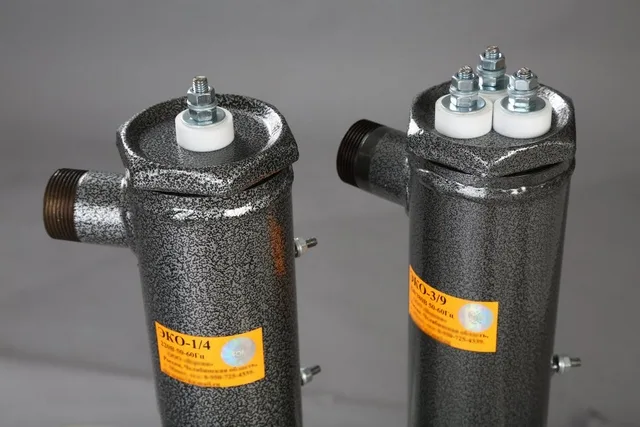

В этом случае в работу вовлечены три электрода, расположенных на диэлектрической площадке торцевой заглушки по вершинам равностороннего треугольника. Каждый из них подключен к своей фазе, что обеспечивает значительно большее напряжение, и, стало быть – выходную мощность прибора. А клемма на корпусе предназначена для соединения с заземляющим контуром.
Электроды в определённой мере можно отнести к расходным материалам. Если точнее, то это съемная деталь, которую можно заменить в случае выхода из строя или большого износа. Ломаться там, конечно, в принципе – и нечему, но при длительной эксплуатации коррозия все же может сделать свое «черное дело».
А вот по размерам электродные котлы могут очень существенно различаться. Самые миниатюрные из них легко помещаются в ладони, и при этом способны обеспечивать эффективный нагрев, например, на отдельно взятом радиаторе для отопления конкретного помещения.
Мощные трехфазные модели, безусловно, более габаритные, но тоже не отличаются чрезмерной громоздкостью. А нередко поступают так – чтобы электрическая котельная обеспечивала необходимую тепловую мощность в самый неблагоприятный (холодный) период зимы, устанавливают целую батарею параллельно подключенных электродных котлов. При таком подходе всегда можно гибко отреагировать на изменение погодных условий – запустить или, наоборот, отключить требуемое количество котлов. То есть так, чтобы обеспечивался нагрев, адекватный текущим температурам на улице, и при этом оборудование работало в оптимальном режиме, а не на пределах своих возможностей.
Как видно из самой конструкции котла, никаких управляющих устройств на нем не предусмотрено. Значит, необходим внешний блок, которые будет подавать напряжение питания на клеммы в определённом режиме. Степень сложности этих внешних модулей управления может быть различной.
- Самые простые предполагают всего лишь наличие одного термодатчика, который традиционно устанавливается перед входным патрубком. То есть когда температура в трубе «обратки» отопительного контура выйдет на запланированный уровень, блок управления отключит котел. И, соответственно, наоборот.
- Более точными и обеспечивающими более гибкий и «щадящий» режим работы оборудования является система с двумя термодатчиками, установленными и на трубе подачи, и на «обратке» отопительного контура. Автоматика анализирует эти текущие значения и подает управляющие сигналы на включением или выключение электродов в зависимости от установленного диапазона (гистерезиса).
Цены на отопительные котлы
Выпускаются и более сложные системы, предназначенные для достижения максимально возможных комфортных условий при минимальных энергозатратах. Очень часто именно такие блоки становятся основной отличительной особенностью серий оборудования различных производителей (как мы видели, устройство самих котлов принципиальной разницы не имеет). Безусловно, это весьма серьезно сказывается и на стоимости комплекта. В таких модулях учитываются еще и текущие погодные условия (погодозависимая автоматика), вырабатывается оптимальный алгоритм работы, а управление не ограничивается только лишь включением или включением электродов — возможны изменения и в параметрах поступающего тока питания.
Практикуется такой подход, что котел является отдельной товарной единицей, а совместимые с ним блоки управления предлагаются потребителю в ассортименте – он может выбрать наиболее подходящий, оценивая и его эксплуатационные возможности, и ценовую доступность.
Достоинства и недостатки электродных котлов – где правда, а где «мифы и легенды»?
Наверное, ни один другой тип отопительного оборудования, работающего от электропитания, не вызывает столь ожесточенных споров. Электродным котлам, как уже говорилось, приписывают чуть ли не идеальные качества, и так же «до хрипоты» их ругают.
Где же правда? А как обычно – где-то посередине.
Идеала, понятно, быть не может, да и не должно быть, по большому счету – иначе просто не к чему будет стремиться. А наряду с массой неоспоримых достоинств, у электродных котлов целый «букет» и явных недостатков. Так что давайте без спешки пройдемся и по тем, и по другим.
Расхожие суждения о достоинствах электродных котлов
Итак, рассматриваем те особенности, которые приписываются к явным преимуществам оборудования такого типа, и разбираемся вдумчиво по каждому пункту.
- Такие котлы славятся своими компактными размерами, если их сравнивать с другими, аналогичными по показателям мощности.
Не поспоришь – действительно, это явное преимущество, предопределяемое простотой конструкции самого прибора. Если котлы с ТЭНами еще могут в определенной мере соперничать, то индукционные отличаются и громоздкостью, и большой массой.

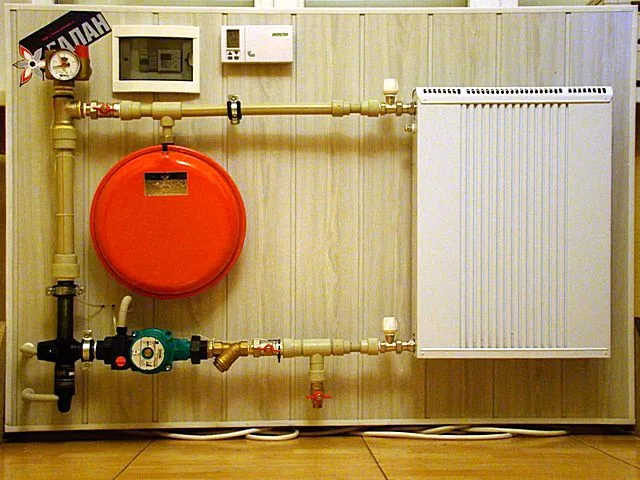

- В продолжение темы – компактные электродные нагреватели можно устанавливать в качестве резервных или дополнительных источников нагрева теплоносителя.

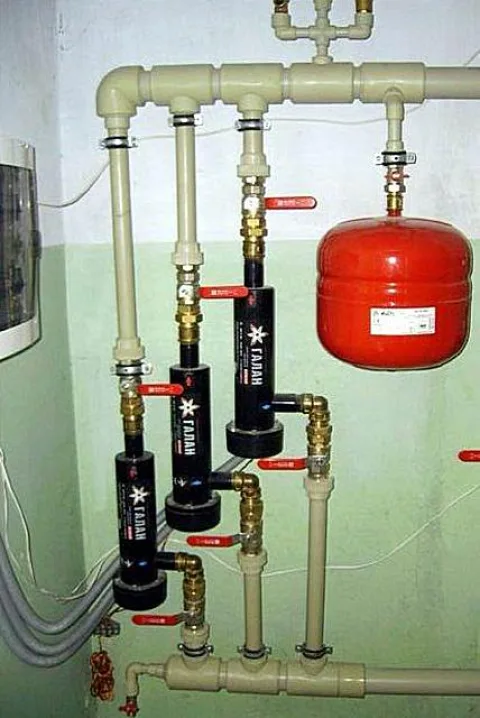

Да, и практикуется это довольно широко. Резервный электродный котел не займет много места, может быть смонтирован как в котельной, так и непосредственно в отапливаемом помещении. То есть хозяевам предоставляется возможность самостоятельно решать, какой режим работы системы отопления им выгоднее использовать в текущий момент.
Например, можно запрограммировать работу электрического котла таким образом, чтобы во время действия льготного ночного тарифа выработанное тепло накапливалось в аккумулирующем резервуаре (буферном баке). Способен помочь электродный котел, смонтированный параллельно основному, при необходимости проведении ремонтных или профилактических работ. А иногда требуются и «совместные усилия» — и это тоже несложно организовать.
- Установка электродного котла не потребует согласования проекта. Нет нужды организовывать сложные системы дымохода и принудительной приточной вентиляции.
Это, конечно, правда. Но такое явное достоинство свойственно любому электрическому отопительному оборудованию, и каких-то преимуществ в этом плане использование именно электродных котлов – не дает.
- Такое оборудование безопасно при разгерметизации системы отопления – перегрев ему не грозит.
Действительно, с этой точки зрения безопасность электродных котлов гарантирована самим принципом их работы. Отсутствие воды в рабочем цилиндре «автоматически» подразумевает разрыв цепи и отсутствие токопроводности между электродами. То есть работать «на сухую» такая схема не может априори.
- Электродные котлы в полтора — два раза экономичнее, их мощностные показатели при равном потреблении энергии значительно выше — за счет прямого нагрева и чрезвычайно высокого КПД, стремящегося к 100%.
Так, сразу скажем, что это было утверждение, а отнюдь не констатация факта. Потому что с подобным «преимуществом» можно и нужно поспорить.
Начнем с КПД. Всем современным электрическим нагревателям свойственно высокое значение этой характеристики – практически весь энергетический потенциал тока преобразуется в тепловую энергию. А что касается прямого нагрева, то здесь стоит рассудить так.
Действительно, при прямом нагреве отсутствует «промежуточное звено». В самом деле, при работе ТЭНа или индукционного котла вначале идет разогрев корпуса, и лишь потом тепло передается от него жидкой среде. Но ведь это тепло все равно не расходуется напрасно, и оно, так или иначе, будет передано «по назначению». То есть потерь никаких не предвидится, и говорить, что из-за этого снижается КПД – наивно.
Другое дело – скорость нагрева. Вот в этом плане электродный котёл способен выиграть. Но это – лишь на начальном этапе работы. А при выходе на оптимальный режим никаких преимуществ уже нет. За счет более выраженной инерционности котел с ТЭНом или индукционный «догонит» электродный, и суммарный показатель производительности вряд ли будет сколь-нибудь значимо отличаться.
Еще одна «сказка» из этой же категории — что энергопотребление при равной тепловой отдаче у электродного котла ниже. Иными словами, что моделью с меньшей мощностью можно обогреть помещение большей площади.
Если к этому относиться всерьез, значит, придется согласиться, что производители этой «чудо-техники» нашли способ обойти закон сохранения энергии, или отыскали какой-то источник, дающий приток энергии извне. Понятно, что совершенно невозможно ни то, ни другое. Так что с надеждами на «волшебную экономичность» следует расстаться сразу же.
В масштабах одного-двух часов работы такой обманчивый эффект может быть и будет заметен, но рассуждать-то нужно более значимыми категориями. Уверяем вас, даже в масштабах одного дня работы системы отопления в нормальном режиме никакого выигрыша уже не почувствуется.
И количество необходимого тепла для обогрева помещений вовсе не зависит от конкретного способа его преобразования из электрической энергии.
Кстати, не столь оно зависимо и от площади отапливаемых комнат. Точнее, зависимость, безусловно, есть, но она должна еще учитывать целый перечень иных важных критериев, от климатической специфики региона проживания и до особенностей здания и конкретного помещения. И раз эту статью, надо полагать, читает человек, заинтересованный в приобретении котла, ему следует знать, как произвести такой расчет необходимой мощности.
Поможем и в этом – сейчас продолжим рассмотрение достоинств и недостатков электродных котлов, но в приложении к статье вы найдете описание алгоритма расчета с приложением удобного и точного онлайн-калькулятора.

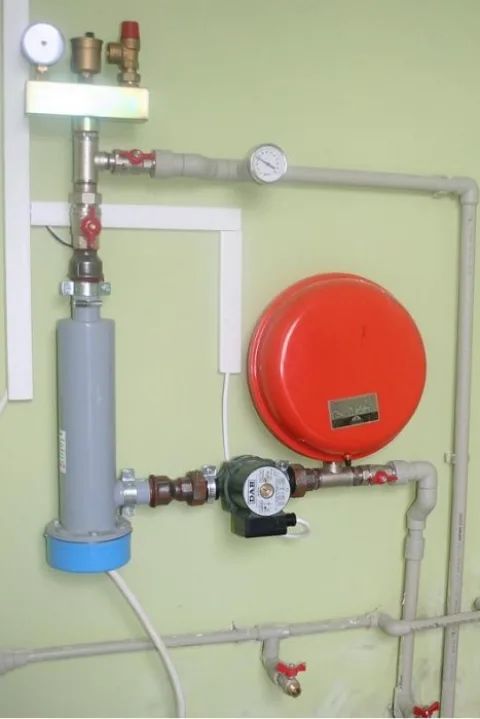

- Следующий приписываемый электродным котлам «плюс» — нагрев происходит настолько быстро, что создается высокая разность в плотности теплоносителя на входе и выходе. И это позволяет обойтись без циркуляционного насоса — дескать, еще один аргумент в пользу экономичности электродного котла.
Напрашиваются возражения.
— Во-первых, любой котел можно использовать без принудительной циркуляции – но это обуславливается особенностями конструкции самого отопительного контура.
— Во-вторых, стадия быстрого нагрева характерна лишь для пускового периода системы. А ее запускают, в идеале, один раз в году, на старте отопительного сезона. После того как любой электрический (да и не только электрический) котел выйдет на номинальную мощность, и при правильно настроенной системе управления — разность в температурах обратки и подачи становится стабильной, и никаких преимуществ в этом плане у электродного прибора не останется.
Цены на циркуляционные насосы
Кроме того, система с естественной циркуляцией теплоносителя становится менее производительной и более сложной в настройке и автоматизации управления. Часть энергии затрачивается практически впустую — на обеспечение естественной циркуляции теплоносителя по трубам. А в случае с электрическими котлами это становится непозволительной роскошью. Потребление самого насоса – значительно меньше подобных потерь. Так что и рассуждать особо не стоит – ставьте циркуляционный насос, и будете в выигрыше.
- Электродные котлы не боятся перепадов напряжения в сети питания.
Да, действительно не боятся, но это в равной мере относится и к котлам с ТЭНами, и к индукционным. Падение напряжения всего лишь снизит мощность нагревателя в текущий момент, а превышение (в разумных пределах, конечно) им обычно не страшно из-за заложенного запаса надежности. В чем же здесь преимущество электродного?
Кроме того, перепады напряжения представляют серьезную угрозу не самим котлам, а тем самым блокам управления, электроника которых может быть чувствительна к таким скачкам. Так что от необходимости стабилизировать напряжение, подаваемое на котельное оборудование (по крайней мере – на его управляющие модули), электродный котел никак не избавляет.
Желаете стабильности в работе системы отопления? – Приобретайте стабилизатор напряжения для котла!
Существует несколько разновидностей подобных приборов. Какую модель выбрать, по каким критериям оценить, как посчитать необходимую вольт-амперную характеристику – обо всем этом в статье, посвященной стабилизаторам напряжения для газовых котлов.
- Очередной тезис – электродный котел характеризуется очень низкой тепловой инертностью, что расширяет возможности очень точной настройки системы отопления.
Ой, а не наоборот ли? Как кажется, такое свойство, в сочетании с несложной системой управления может привести к слишком частым пускам и остановкам оборудования. Согласитесь, пользы в этом немного. Кроме того, инерционность системы зависит все же не только, и даже не столько от особенностей котла, сколько от характеристик теплообменных приборов, установленных в контуре.
А насчет простоты регулировки и управления – здесь все даже с точностью до наоборот. Загвоздка в том, что проводимость электролитов (в том числе и воды) очень сильно зависима от температуры. Причём зависимость эта – весьма сложная, нелинейная. Так что управлять, например, котлом с ТЭНом или индукционным – не в пример проще.
- Применение электродных котлов не сопровождается ущербом окружающей среде.
Хорошее качество, но почему его приписывать только электродным? Да любой котел, использующий электроэнергию, не дает вредных выбросов в атмосферу или токсичных продуктов сгорания, опасных для здоровья проживающих в доме.
И, кстати, если уж на то пошло, то в этом плане именно электродные котлы – наименее благополучные среди всех остальных электрических. Для эксплуатации подобных систем зачастую используются специальные теплоносители с выверенным химическим составом, в который вполне могут входить не совсем «благоприятные» соединения. Существуют даже специальные правила утилизации выработавших свой ресурс теплоносителей, с категорическим запретом их прямого выливания на грунт или в канализационные коллекторы.
- Особым преимуществом выделяется доступная стоимость электродных котлов на фоне других электрических «собратьев».
Так ли однозначно? Да нет, если разобраться.

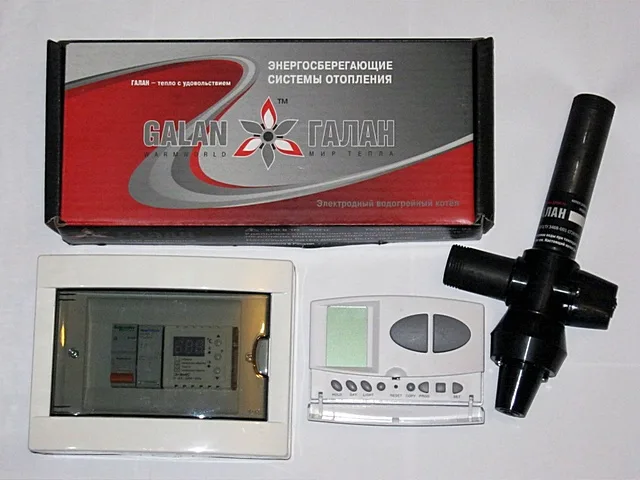

Да, сам по себе котел, ввиду несложности конструкции, обычно не особо дорог. Но давайте прибавим к этому еще и стоимость блока управления с термодатчиками, циркуляционный насос, расширительный бак, приборы группы безопасности. И вот только после этого сравним полученный результат с ценой электрического котла с ТЭНом, в конструкции которого все эти необходимые элементы уже предусмотрены. Предсказать «победителя» — довольно сложно.
Приобретать же только «голый» котел – совершенно бессмысленная и даже весьма опасная затея. Устанавливать мощный «кипятильник», не позаботившись о термостатическом управлении и обеспечении безопасности – это обрекать себя на сумасшедшие растраты и жить в постоянной опаске, что рано или поздно «рванет».
Так что не попадайтесь в эту рекламную ловушку. Любой котел должен оцениваться по стоимости обязательно в совокупности со всеми необходимыми для его эффективной и безопасной работы приборами и устройствами.
Так ли серьезны отмечаемые недостатки электродных котлов?
Теперь перейдем к рассмотрению недостатков котлов электродного типа. Честно говоря, их им приписывают столько, и настолько серьезные, что без вдумчивого подхода у многих потребителей может создаться явно негативное отношение, которое сразу отвратит от подобной покупки. Но так ли все справедливо, а если и справедливо – настолько ли страшно?
- Не всякая система отопления позволяет установить именно электродный котел – многое зависит от типа используемых или планируемых к монтажу радиаторов.

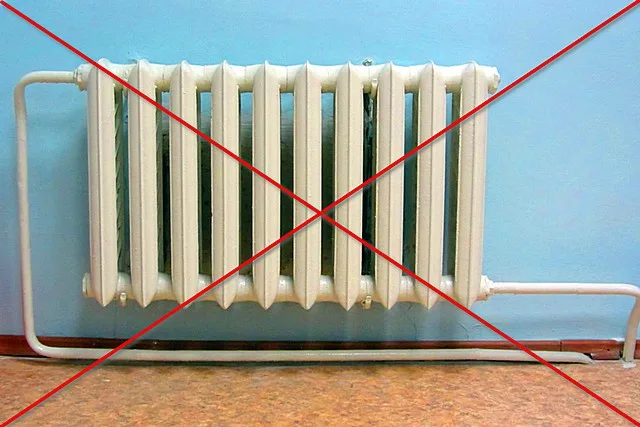

Это действительно так. Загвоздка в том, что коррозионные процессы, которые никак нельзя исключить в стальных или чугунных радиаторах, могут серьёзно изменить химический состав теплоносителя. Для других котлов – это не принципиально, а вот для электродных – чрезвычайно важно.
Чугунные батареи несовместимы еще по одно важной причине. Они – чрезвычайно теплоемкие и объемные, обладают выраженно высокой тепловой инерционностью. А в сочетании с особенностями электродного котла весьма вероятной становится ситуация, когда оборудованию придётся работать практически без пауз. То есть эксплуатация системы станет крайне затратной, без каких-либо выгод в плане улучшения комфортности.
Малопригодны в связке с электродным котлом и алюминиевые радиаторы, изготовленные из вторичного металла (переработка алюминиевого лома). Они намного дешевле, но во вторичном алюминии часто встречаются посторонние примеси, что может дать и внутреннюю коррозию, и нарушение оптимального химического состава теплоносителя.
Что остается в итоге? Или биметаллические радиаторы, или высококачественные алюминиевые.
- Сразу есть смысл остановиться на втором важном недостатке – к теплоносителю в системе отопления с электродным котлом придется относиться по-особому.
Посудите сами – в обычных системах отопления основные требования ограничиваются высокой теплоемкостью и, если это необходимо – стойкостью к низким температурам (антифриз). Здесь же играет роль еще целый ряд критериев. В их числе – оптимальный для ионизации химический состав и сбалансированное сопротивление, так как недостаток проводимости может привести к тому, что ток и вовсе не пойдет через жидкую среду. Стало быть – и нагрева никакого не случится.
Самостоятельно подобрать сбалансированный состав теплоносителя для оптимальной эффективности работы системы отопления – весьма непростая задача. Причем, результаты могут быть неочевидны, то есть котел работает вроде бы как надо, но по итогам месяца или сезона выявляется совершенно ненормальный перерасход энергии. То есть по банальной причине недостаточного качества теплоносителя полностью «испарятся» все основные достоинства электродного котла.

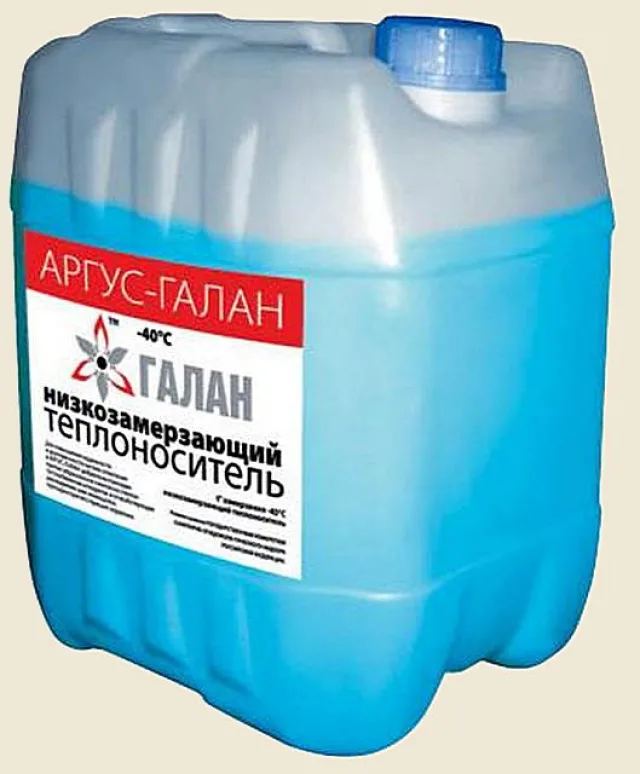

Многие производители подобного оборудования поставляют в продажу и теплоносители или специальные добавки для воды. И стоит это все весьма прилично. Мало того, игнорирование правилами использования теплоносителя указанного бренда вполне может стать поводом для прекращения действия гарантии на оборудование.
Ситуация усугубляется тем, что любой теплоноситель-электролит со временем растрачивает свои качества и требует замены. За этим тоже необходимо следить, то есть приглашать специалиста, каждый визит которого оборачивается дополнительными затратами. Да плюс стоимость нового объема теплоносителя…
Одним словом — есть над чем подумать.

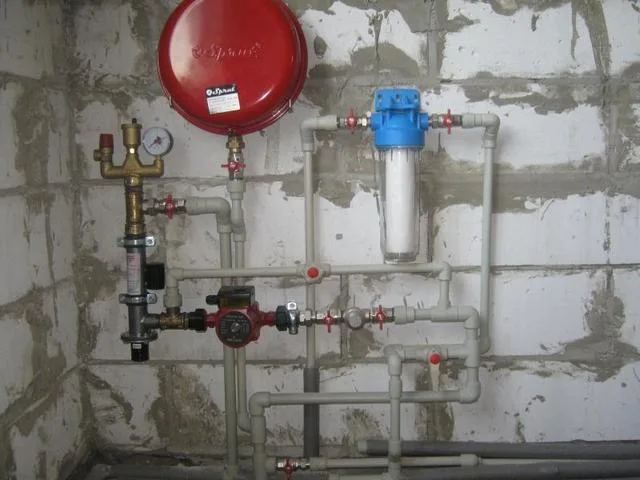

- Следующая особенность, тоже касающаяся теплоносителя – если устанавливается электродный котёл, то система отопления должна быть только закрытой, то есть с герметичным расширительным баком мембранного типа. А это автоматически подразумевает и наличие «группы безопасности» — предохранительного клапана и автоматического воздухоотводчика.
Это объясняется просто – следует исключить вероятность испарения дорогостоящего теплоносителя и возможное в связи с этим изменение концентрации содержащихся в нем солей, обеспечивающих необходимый уровень ионизации.
Цены на расширительные баки
Впрочем, системы с открытым расширительным баком уже и так считаются «вчерашним днем». Куда удобнее и компактнее становится монтаж небольшого расширительного бачка.
- Есть еще один «недостаток», приписываемый электродному котлу в связи с особенностью теплоносителя. Так, не рекомендуется производить забор горячей воды из системы для хозяйственных нужд.
Не знаю, но лично мне, как хозяину частного дома, сложно представить ситуацию, которая бы вынудила меня пользоваться водой из батарей (хотя у меня и обычный газовый котел). Существует немало других способов нагрева. Поэтому относить это к недостаткам электродного котла можно лишь с очень большой натяжкой.
- Существует порог нагрева в системах с электродными котлами – температура не должна превышать 75 градусов.
Это действительно так. Дело в том, что при более высоких температурах резко изменяются токопроводящие характеристики теплоносителя-электролита. А это вызывает совершенно не нужный расход электроэнергии, причем, не сопровождающийся адекватной тепловой отдачей. Работа попросту становится крайне неэкономичной.
Да, это недостаток. Но по правде говоря, и 75 градусов обычно «за глаза» хватает, чтобы обеспечить должный уровень отопления в частном доме.
- Электродные котлы – это приборы с повышенным уровнем опасности поражения электрическим током. Наличие заземления для них является обязательным условием.
Первое утверждение – это из разряда «легенд», ничем не обоснованных. Ровно с такими же претензиями можно обратиться к другим электрокотлам, бойлерам, духовкам, плитам, чайникам в конце концов. Выведем за скобки самодельные котлы – уровень их безопасности на совести изготовителей. А вот все без исключения приборы заводского производства прошли необходимые испытания и имеют соответствующую сертификацию. То есть при соблюдении требований по монтажу и правил эксплуатаций (ничем, кстати, особо не примечательных), никакой «сверхъестественной» угрозы они не несут.
Насчет заземления. Да, требование является обязательным к исполнению. УЗО или дифавтомат в конкретном случае помощниками не станут – почти наверняка будут частные несанкционированные срабатывания защиты. Значит, без надежного заземления никак не обойтись.
Но тоже вряд ли это можно считать недостатком – почитайте инструкции любых мощных бытовых электроприборов, и убедитесь, что правило распространяется на большинство из них. То есть электродный котел в этом плане – отнюдь не «белая ворона». А коль в нашей статье идет речь именно о частных домах, то вопросами качественного заземления должен интересоваться любой хозяин, независимо от того, какое у него стоит отопительное оборудование.
Надёжное заземление – важный вопрос обеспечения безопасности
Хозяин частного дома, в котором еще нет контура заземления, просто обязан как-то раз все отложить в сторону, и вплотную заняться этим вопросом. Тем более – это не столь сложно, потребует не так много времени и средств. Подробнее об организации заземления в частном доме – в специальной статье нашего портала.
- Электроды в котлах такого типа требуют частой замены.
Не похоже на правду. Можно привести множество примеров, когда они безотказно служат по многу лет. Другое дело, если такое мнение выразили те хозяева, что наплевательски относились к качеству теплоносителя. Тогда действительно может появиться слой накипи, значительно снижающий эффективность работы котла.
С другой стороны, любой электрический нагревательный прибора требует периодической замены «рабочего» элемента. И рассматриваемый нами котел не является исключением. Но и стоимость электродов, и несложный процесс их замены – вряд ли заслуживают столь пристального внимания, чтобы относить это к выраженным недостаткам.
- Электродные котлы очень сложны в установке и отладке системы.
Противоречивое утверждение. Котлы очень компактны, и именно установка с обвязкой как раз никаких трудностей у мастеров, знакомых с сантехническими работами, не вызывает. Не скрывает никаких «подводных камней» и подведение линии питания необходимой мощности.
А вот насчёт отладки – весомая доля правды в этом есть. И об этом уже говорилось выше – главная проблема кроется в оценке оптимального химического состава теплоносителя и связанной с ним эффективности работы системы в целом. При составлении раствора и настройке «на глаз» вполне можно совершить серьёзную ошибку, которая потом выльется в немалые финансовые потери. Здесь требуется опыт, специальное диагностическое оборудование. То есть, скорее всего, не обойтись без приглашения профессионала.
* * * * * * *
С вопросами о достоинствах и недостатках закончим. Надо полагать, благодаря этому разделу статьи у читателя сформировалось определённое мнение об электродных котлах. И если перспектива его приобретения выглядит оправданной, то можно вкратце познакомится и с предположениями рынка.
Наиболее популярные модели, представленные на российском рынке
Несмотря на противоречивость мнений об этом оборудовании, электродные котлы пользуются довольно широкой популярностью. Соответственно, растет и ассортимент предлагаемых в продаже моделей.
И вот здесь уместно будет весьма приятное замечание о том, что электродные котлы – как раз тот случай, когда нет никакой особой необходимости изначально присматриваться к образцам импортного производства. Напротив, судя по отзывам, в этой сфере лидирующие позиции как раз занимает качественная отечественная техника.
Компаний, освоивших выпуск таких отопительных котлов, уже немало, но остановимся на наиболее популярных и авторитетных производителях.
Цены на электродные котлы «Галан»
Электродные котлы марки «Галан»
Московскую компанию «Галан» безо всякого преувеличения можно назвать первопроходцем в сфере выпусков котлов с таким принципом работы. Причем не в локальном понимании, а в более широком масштабе.
Первые электродные котлы она начала поставлять в продажу в уже далёком 1990 году. Ряд косвенных признаков позволяет с высокой долей уверенности предполагать, что в основу серийного производства легла конверсионная разработка, пришедшая от «оборонки». Котлы такого типа, в частности, широко применялись для нагрева воды на военных подводных лодках.
Под маркой «Галан» выпускается три серии электродных котлов
- Самый компактные – котлы серии «Галан-Очаг». Они представлены тремя моделями разной мощности – 3, 5 и 6 кВт. Работают от однофазной сети питания.

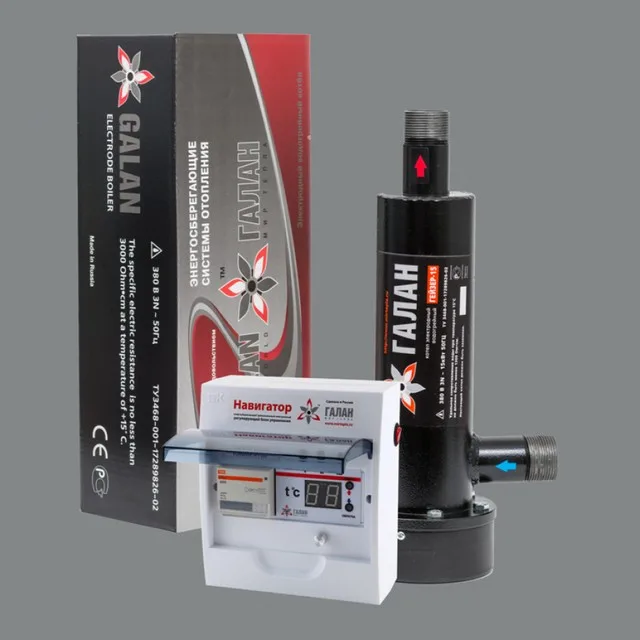

- «Галан-Гейзер» — серия средней мощности, отлично подходящая и именно для систем отопления среднестатистических частных загородных домов. Котел может иметь мощность 9 кВт (возможны две модификации – для однофазной или трехфазной сети), или 15 кВт –только трехфазные.
- Наконец, для больших особняков может потребоваться котел повышенной мощности. Это – серия «Галан-Вулкан», трехфазные котлы мощностью 25 и 50 кВт.

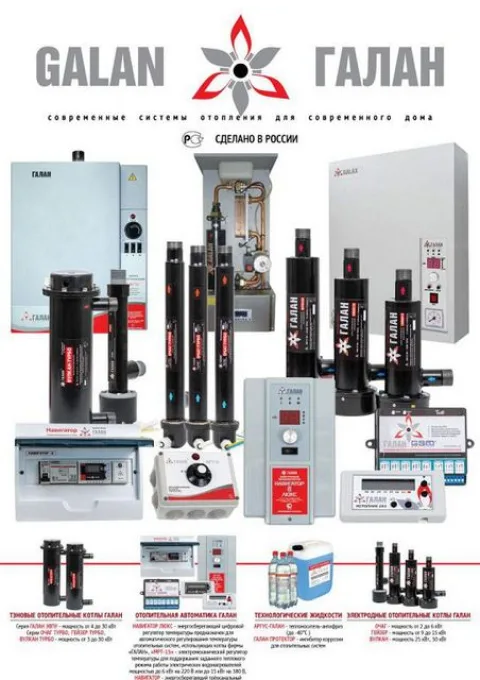

Помимо котлов, в ассортименте компании все необходимые приборы контроля и управления системой отопления. В частности, для приборов среднего класса рекомендуется блок управления «Навигатор» той или иной степени сложности. Но это – не единственный вариант: может быть и более «навороченная» комплектация, тем более что производитель постоянно работает над усовершенствованием этой управляющей аппаратуры.
Подробно с ассортиментом выпускаемой продукции и ценами от производителя можно ознакомиться на очень информативном сайте компании «Галан». Но при выборе модели котла не забывайте сразу оценить и стоимость необходимых приборов контроля и управления.
Видео: Презентационный ролик о продукции компании «Галан»
Электродные котлы «ЭОУ»
Это – тоже российская компания, а «загадочная» аббревиатура расшифровывается емким полным наименованием «Энергосберегающие отопительные установки». Продукция пользуется довольно широким спросом, причём не только в пределах России – успешно экспортируется и в ряд зарубежных стран.

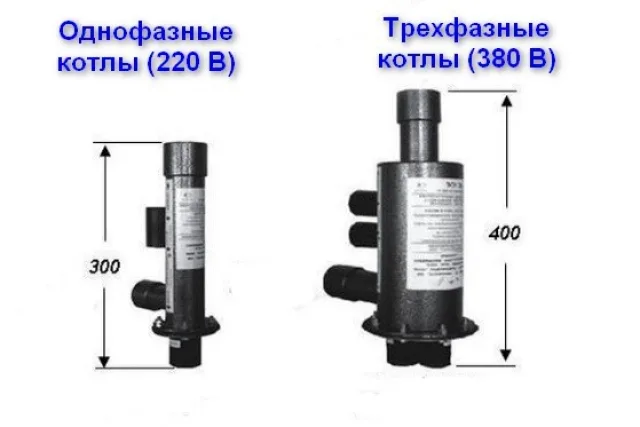

Котлы «ЭОУ» представлены двумя типоразмерами – для однофазной и для трехфазной сети.
Однофазные модели могут обладать мощностью от 2 до 12 кВт ( с градацией по 1 кВт). А вот мощность трёхфазных моделей может достигать даже 120 кВт. Но при этом размеры моделей в каждой из линеек не изменяются.
Котлы считаются очень надежными – об этом говорит десятилетняя гарантия производителя. А вообще заявленный срок службы при соблюдении правил эксплуатации – не менее 30 лет.
Вместе с тем, цены на электродные котлы «ЭОУ» — из разряда вполне умеренных. Не поражает воображение и стоимость необходимых для эксплуатации щитов управления в базовой комплектации.
Котлы марки «Берил»
Это — латвийская компания, выпускающая довольно популярную марку электродных котлов и необходимого для их эксплуатации оборудования.

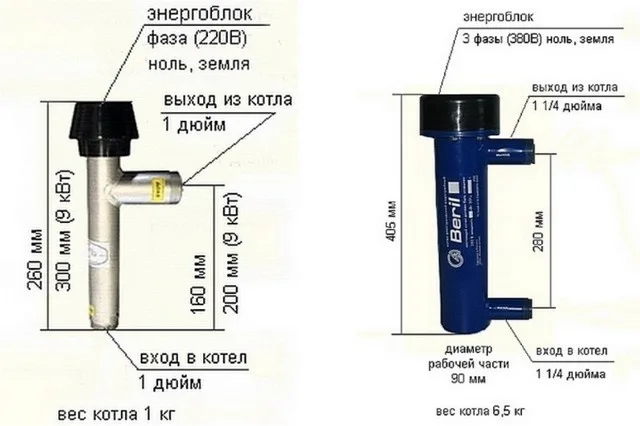

Сами котлы представлены двумя линейками моделей – однофазной и трехфазной. Их размеры показаны на иллюстрации ниже:
Однофазные модели могут обладать мощностью от 2 до 9 кВт. Мощность трехфазных доходит до 33 кВт.

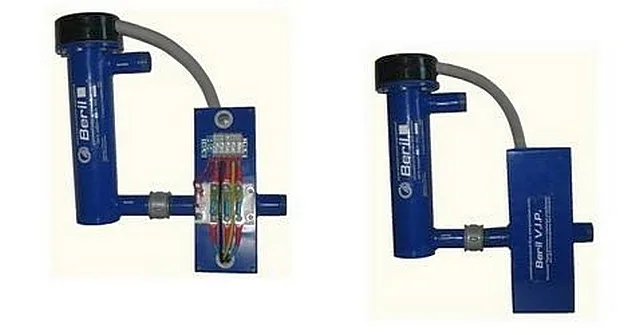

Есть интересная особенность – в отличие от большинства своих «собратьев», электродные котлы «Берил» имеют блок коммутации сверху. Вроде бы мелочь, но все работы по профилактике, подключению или, скажем по замене электродов выполнять при таком расположении — значительно проще.
Потребителю предлагается весьма широкий ассортимент аппаратуры контроля и управления работой отопления – от несложных блоков с ручной регулировкой до современных электронных полностью автоматизированных систем, позволяющих выбирать наиболее оптимальный режим работы в зависимости от изменения текущих внешних условий. Вплоть до того, что некоторые модули управления оснащены симисторными блоками, которые способны не только оценивать условия в реальном времени, но и прогнозировать их изменения, внося корректировки в режим работы котла, что дает немалый эффект экономии.
Кстати, выше по тексту упоминалось, что иногда делается акцент на то, что котлы не просто электродные, но именно ионные. Вот это – как раз тот случай. Некоторые модели блоков управления «Берил», по заверениям разработчиков, отлеживают качественные и количественные характеристики создаваемой ионной среды для выработки соответствующих корректив в текущий режим работы котла.
Существуют и другие марки, пользующиеся довольно высоким спросом. Например, «Градиент» (Россия), «STAFOR» (Латвия), «Форсаж» (Украина) и другие. Обо всех подробно рассказать – сложно, поэтому в статье были упомянуты те, что, как говорится, «больше на слуху».
ПРИЛОЖЕНИЕ: Как рассчитать потребную тепловую мощность для системы отопления?
Многочисленные рекомендации, что при подсчетах мощности исходят из соотношения 1 кВт на 10 м², все же не отличаются корректностью. Согласитесь, что такой подход не учитывает массу важных критериев – от климатических особенностей региона проживания и до специфики как самого здания, так и каждого его помещения в отдельности.
Поэтому предлагаем воспользоваться иным алгоритмом расчета. В его основе лежит оценка особенностей каждого из помещений, то есть результат получается именно для конкретной комнаты. Ну а затем несложно будет просуммировать полученные значения, чтобы получить итоговую мощность, необходимую для отопления всего дома или квартиры.
Проще всего – вооружиться планом своих жилых владений, составить таблицу, в которой построчно перечислить все помещения, которые будут отапливаться. А сам расчет для каждой комнаты времени много не займет, если вы воспользуетесь нашим калькулятором.
По ходу работы с калькулятором обычно вопросов не возникает. Но если появятся те или иные неясности – ниже приведены краткие пояснения по алгоритму расчета.
Калькулятор расчета тепловой мощности для отопления помещений дома или квартиры
Несколько пояснений по работе с калькулятором
Для каждого из помещений необходимо последовательно указать запрашиваемые данные. Некоторые из значений (например, уровень зимних температур), понятно, будут общими для всех комнат.
- Площадь комнаты и высота потолков – позволяет оценить объем помещения, который предстоит прогреть.
- Чем больше в помещении стен, непосредственно контактирующих с улицей, тем выше теплопотери – это учитывается при расчетах.
- Имеет значение и то, получают ли стены дополнительный тепловой «солнечный заряд», или же никогда не видят солнечных лучей.
- Для домов на открытой местности, где чувствуется явное преобладание зимних ветров с конкретного направления, модно учесть и расположение внешней стены относительно этой «розы ветров». Понятно, что наветренная сторона всегда выхолаживается быстрее. Этот пункт можно и не указывать, например, если нет достаточной информации. Но тогда вычисления пойдет, как для наиболее неблагоприятных условий.
- Следующий пункт – нормальный уровень температур для самой холодной декады зимы. Подчеркиваем – нормальный для данного региона, а не какая-то аномалия, которая случилась когда-то, и оттого, в принципе, и запомнилась.
- Следует оценить степень термоизоляции внешних стен. Под полноценным утеплением принято понимать такое, что было проведено на основании теплотехнических расчетов в полном объеме. Средняя степень утепления – это примерно два кирпича кладки или 200÷250 мм бревна или бруса. А вот неутепленных стен быть и вовсе не должно – иначе электрический обогрев просто разорит хозяев.
- Немалое количество теплопотерь приходится на полы и потолки. Поэтому в следующих двух пунктах необходимо будет указать, с чем «соседствует» помещение сверху и снизу.
- Количество, размеры и качество окон – важнейшие критерии при расчете необходимой тепловой мощности. Следующие четыре пункта ввода данных уделены именно этому.
- Наконец, если в комнате есть дверь, выходящая в холодное помещение или на улицу (балкон), то каждое ее открытие будет сопровождаться притоком холодного воздуха. На это тоже следует сделать поправку.
- Итоговый результат покажет, какое количество тепла необходимо для полноценного обогрева, причем – для самых неблагоприятных условий. Понятно, что на такой мощности отопительное оборудование будет работать очень ограниченный срок, но тем не менее.
Полученное значение для комнаты поможет еще и правильно подобрать радиаторы отопления с нужной тепловой отдачей. Ну а после суммирования по всем помещениям — будет получен искомый результат для всей системы отопления в целом.
