Кран маевского: принцип работы, инструкция по установке

Новикова Наталья Опубликовал(а):
Обновлено: 10.07.2019

Вместе с теплоносителем в систему отопления попадает растворенный воздух. Накапливаясь в значительных количествах, кислород создает пробки, препятствующие нормальному обращению жидкости. Это снижает качество прогревания здания. Для ликвидации завоздушивания системы сконструирован кран Маевского. Принцип работы простой и понятный, поэтому устанавливается такое устройство повсеместно — будь то многоэтажное здание или скромный коттедж.

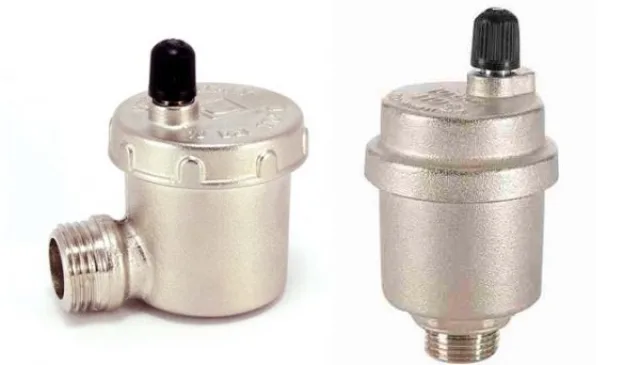

Кран Маевского помогает избавиться от возникновения воздушных пробок в теплосети
Кран Маевского помогает избавиться от возникновения воздушных пробок в теплосети

Назначение крана Маевского

Воздух легче воды, поэтому скапливается в пиковых точках системы обогрева помещений и радиаторах. Это происходит по нескольким причинам:

  • трубы недостаточно быстро заполняются водой;
  • подпитываемая система была частично пустой;
  • в воде много растворенного кислорода.

Иногда скопление воздуха провоцирует особое устройство отопительной системы, когда на отдельных участках образуются петли из труб, развернутые вверх.

В 1931 году Госплан постановил, чтобы при низовой разводке на системы с целью удаления воздуха устанавливали обычные краны. Но через них жители домов не только устраняли воздушные пробки, но нередко сливали горячую воду, выполняющую в данном случае роль теплоносителя, и потом использовали ее для хозяйственных нужд — например, чтобы помыть полы. Это было недопустимо с позиции санитарии и технологии центрального отопления зданий. Поэтому на радиаторы начали устанавливать краны Маевского, которые значительно усложняли задачу по нецелевому применению теплоносителя.

Установка крана не позволяет использовать воду не по назначению
Установка крана не позволяет использовать воду не по назначению

Как устроен кран Маевского

Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.

По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».

Кран состоит из таких компонентов:

  • корпус;
  • конусный винт с головкой под ключ;
  • поворотная часть;
  • входной и выходной каналы для воздуха.

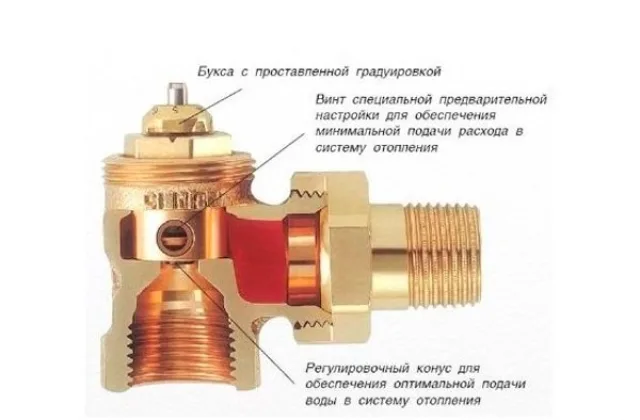

Конструкция устройства
Конструкция устройства

Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

  • повышение коэффициента полезного действия отопительной сети;
  • упрощение обслуживания радиаторов;
  • доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

  • радиаторный — предназначен для отопительных приборов;
  • традиционный — устанавливается повсеместно, оснащен наружной резьбой;
  • комплектный — представляет собой шаровой кран с КМ.

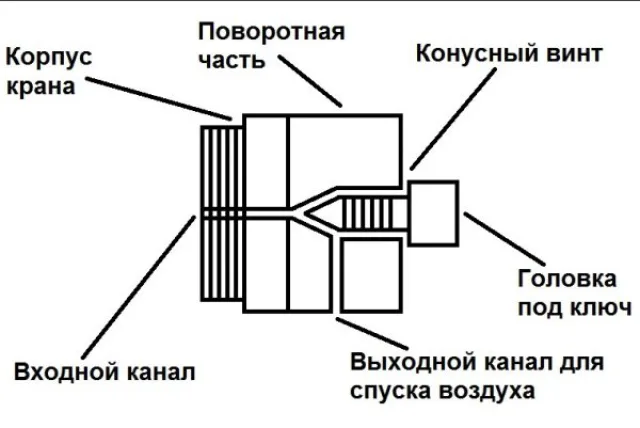

Чертеж крана в разрезе
Чертеж крана в разрезе

По способу откручивания бывают такие устройства:

  • под отвертку;
  • под ключ четырех- или шестигранный;
  • с ручкой, для которых не нужен инструмент.

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

  • стальные;
  • латунные;
  • чугунные;
  • из нержавеющей стали;
  • пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

Внимание! Дети любят играть с различными предметами. Поэтому в их комнате лучше установить кран, открывающийся с помощью отвертки. Если малыш самостоятельно откроет кран, то получит ожоги.

В детских рекомендовано устанавливать модели устройства «под отвертку»
В детских рекомендовано устанавливать модели устройства «под отвертку»

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

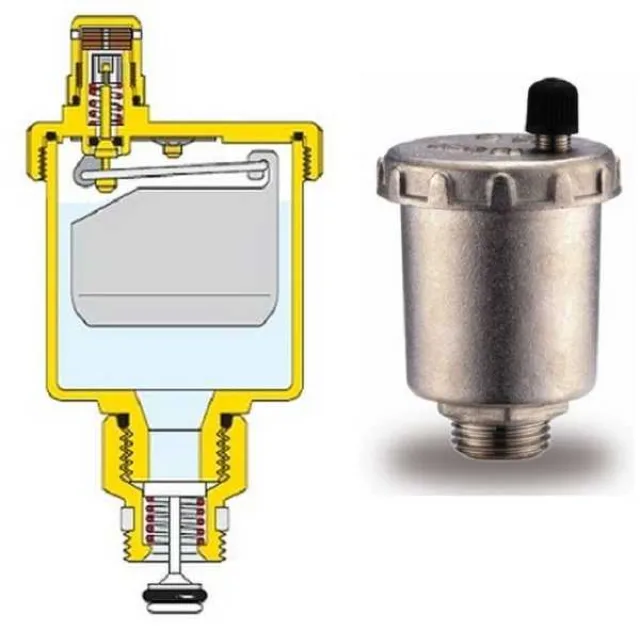

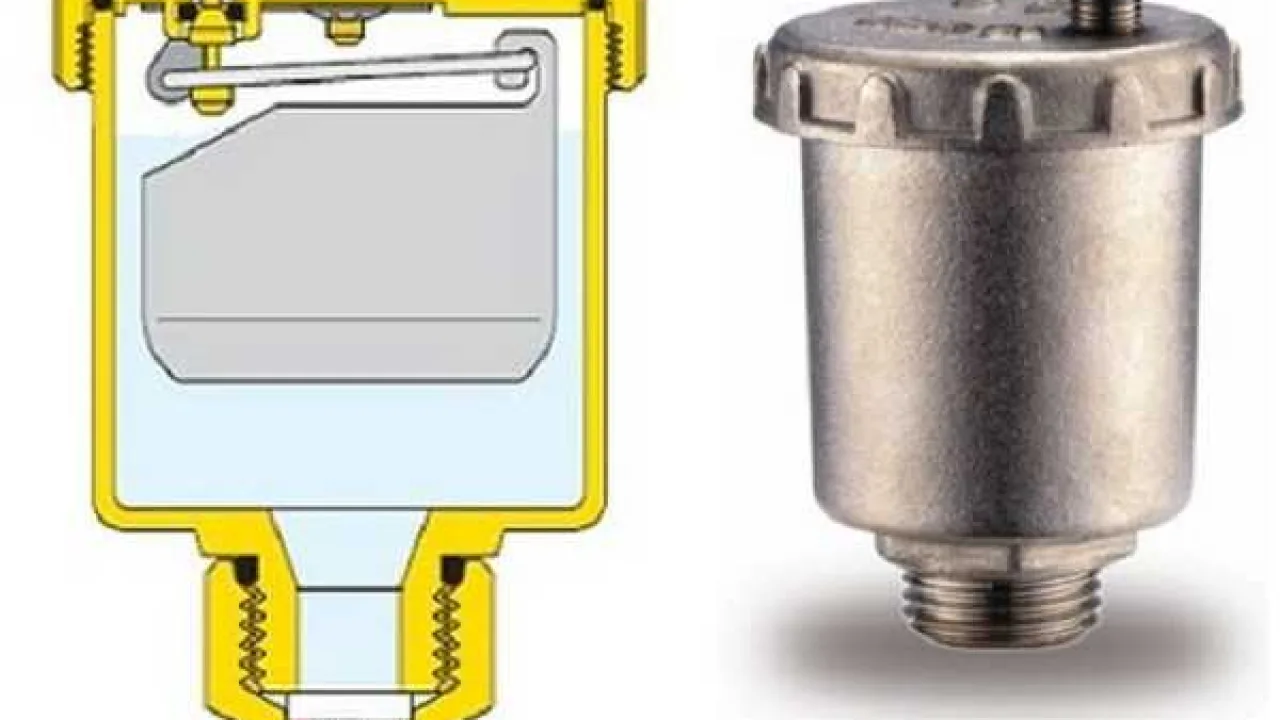

Автоматическая модель крана
Автоматическая модель крана

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

  • прямыми;
  • угловыми;
  • радиаторными.

Видео — Кран Маевского: что это такое и как работает

Где устанавливать устройство?

Приспособление устанавливают на наиболее высоких точках сети помещения. Однако помимо того учитывают схему монтажа теплосети.

Вертикальный способ подачи теплоносителя требует, чтобы КМ был оснащен каждый радиатор, расположенный на последнем этаже, где есть нижняя подающая при наличии обратной магистрали.

Воздушные клапаны также нужны всюду на приборах, у которых подводка полностью или частично находится ниже уровня верхней оси подключения. Тогда естественное устранение кислородной пробки затрудняется. При горизонтальном варианте схемы КМ положен на каждый отопительный радиатор.

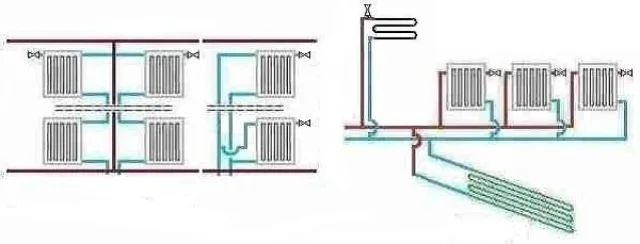

Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы
Размещение воздухоотводящих кранов Маевского при обеих вариантах схемы

Воздушные клапаны устанавливают и на участках, где есть изгибы трубопровода. Так, например, при резком изгибе трубы вверх с последующим спуском на коротком отрезке вниз образуется карман. На этом участке постоянно будет возникать завоздушивание. Кран здесь устанавливают на верхней точке участка.

Система «теплый пол» в большинстве случаев тоже требует установки этого оборудования. Спуск воздуха наиболее эффективен на коллекторной группе, которая возвышается над уровнем пола.

Системы «теплых полов» стремительно набирают популярность у владельцев частного загородного жилья и городских квартир. В специальной статье расскажем, можно ли подключить «теплый пол» от отопления.

Кранами Маевского оборудуют и сушилку для полотенец в ванной. Это необходимо, когда в системе регулярно возникает завоздушивание. Под клапан в полотенцесушителях, подключающихся снизу, производителем предусмотрено отверстие. При боковом подключении этот участок трубы незначительно дорабатывают. Тогда в подающую зону вживляют тройник с нужными параметрами резьбы. Устанавливают устройство, направляя выходное отверстие от стены.

Это важно! Если в трубах постоянно скапливается воздух, то при очередном ремонте стоит приобрести модели полотенчиков, которые уже оборудованы краном Маевского.

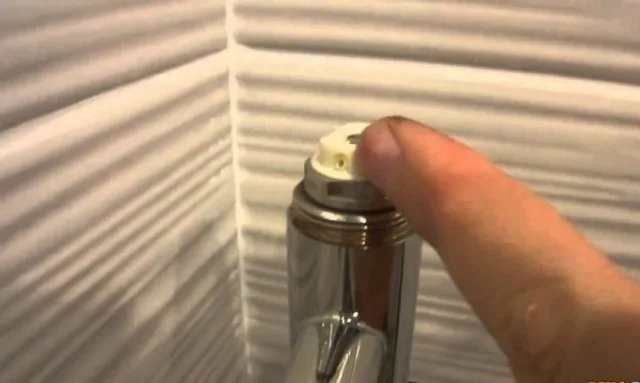

Полотенчики с установленным воздухоотводом
Полотенчики с установленным воздухоотводом

На что обратить внимание при покупке воздухоотводящего крана?

Отопительные системы подвержены гидроударам. Это происходит редко, но такая вероятность существует. Поэтому лучше выбирать модели с предохранительным клапаном, который чувствителен к перепадам давления. Когда показатель достигает критических отметок, клапан открывается, и вода уходит из отопительного контура.

Справка. Гидравлический удар — это перепады давления, которые вызываются резким изменением скорости движения теплоносителя. Такое явление приводит к образованию трещин, разрывов труб, радиаторов, вследствие чего теплоноситель вытекает из системы и затапливает помещения. Чаще всего повреждаются трубы из ПВХ.

Лучше выбирать изделия с прокладками из резины или силикона. Бывают еще и паронитовые прокладки, но они показали себя хуже. Дополнительно резьбу можно укрепить льняной паклей или фум-лентой.

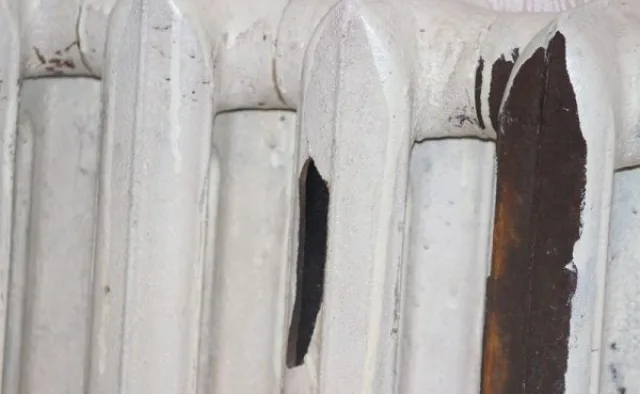

Гидроудар в системе отопления
Гидроудар в системе отопления

При выборе крана учитывают место его размещения, конструкцию самой отопительной системы.

Универсальными являются ручные модели кранов. При их покупке необходимо учитывать расстояние от трубы, на которую устанавливается клапан, до стены. Дистанцию оставляют такой, чтобы можно было использовать инструмент, особенно если для этого потребуется отвертка, пассатижи.

Автоматы не очень подходят для централизованных систем отопления. Там чистота теплоносителя вызывает вопросы, поэтому узел часто забивается. Не очень годятся такие модели и для радиаторов из чугуна. В последнем случае лучше себя зарекомендовали ручные модели в латунном корпусе. Их можно использовать и в системах парового отопления.

Зато АКМ удобны в тесных помещениях и местах с затрудненным доступом. Их также применяют в системах «теплый пол», поскольку выявить формирование воздушной пробки сложно.

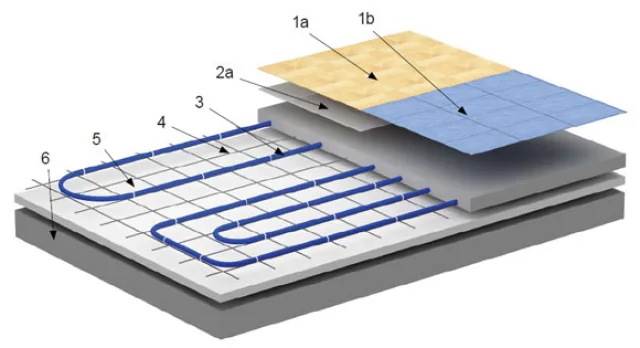

Водной системе «теплый пол» не помешает кран Маевского
Водной системе «теплый пол» не помешает кран Маевского

При покупке обращают внимание на параметры резьбы. Следует также выяснить тип посадочного гнезда на радиаторе. В продаже производители предлагают модели КМ, снабженные ручкой с боковым выпускным отверстием, которые бывают более удобны, чем расположенные традиционным способом.

Также при выборе узла учитывают такие характеристики:

  • допустимое давление;
  • рабочая температура.

Пошаговая инструкция по установке КМ в систему

На первом этапе проводят подготовительные работы. Установку желательно проводить в теплое время года, когда реально удалить из отопительной системы теплоноситель. Часто в старых радиаторах нет специального отверстия для КМ, поэтому его надо просверлить.

  1. На первом этапе отводят трубы.
  2. Снимают с крючков радиатор и полностью сливают воду.
  3. С противоположной от входа труб стороны, в верхней заглушке сверлят отверстие, диаметр которого соответствует приобретенному КМ.
  4. Внутри нарезают резьбу соответственно той, которая использована на КМ. При этом следует учитывать, что у крана резьба правая, следовательно, у пробки — левая. Другой вариант — заменяют сразу всю пробку.
  5. Затем устанавливают кран, как указывается в инструкции к устройству.
  6. Батарею возвращают на место.
  7. На последнем этапе подключают трубопровод.

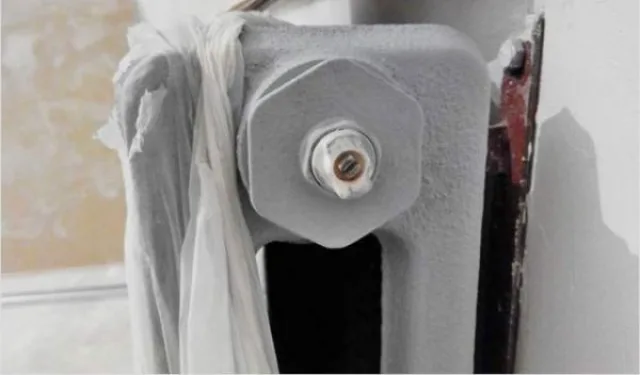

Для чугунных батарей заводы выпускают готовые заглушки под воздухоотводящие краны
Для чугунных батарей заводы выпускают готовые заглушки под воздухоотводящие краны

Выпускное отверстие крана направляют слегка вниз. Это облегчает сбор воды, которая должна потечь из крана.

При установке устройства на отопительные трубы из пластика потребуется фитинг.

Внимание! Клапаны с ручным способом управления устанавливают обычно горизонтально, автоматический — вертикально. Правильность установки необходимо уточнить в инструкции.

Признаки закупорки системы
Признаки закупорки системы

Видео — Оснащение полотенцесушителя воздухоотводящим краном

Как выпускать воздух из отопительной системы?

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

Внимание! Иногда даже после многократного стравливания, все равно образуются воздушные пробки. Тогда причиной может стать пробой или недостаточная скрутка.

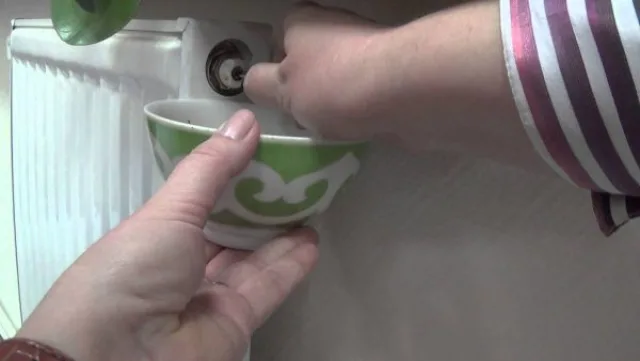

Если струя воды равномерная, без перерывов, то от воздуха удалось избавиться
Если струя воды равномерная, без перерывов, то от воздуха удалось избавиться

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.

WD-40 поможет открыть кран, который долго не эксплуатировался
WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Можно ли обойтись без воздухоотводящих приспособлений?

Удается избавиться от пузырьков воздуха при подведении воды к верхней пробке батареи сверху. Однако при этом скорость движения теплоносителя не должна превышать 25 см/с. При более быстром обращении кран Маевского потребуется.

При подаче воды снизу иногда стояки продолжают за крайней батареей последнего этажа трубами, подсоединенными к общим воздухосборникам. Реализация данной модели требует больших материальных затрат из-за увеличения метража труб.

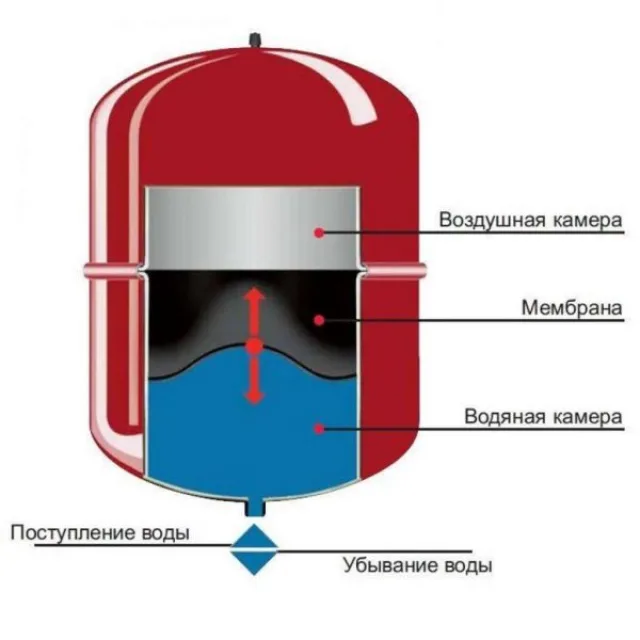

Расширительный бак
Расширительный бак

Разработаны устройства, которые могут заменить кран Маевского.

Таблица 1. Аналоги крана

Название устройстваОсобенности
Водоразборные краныУстройство по конструкции и применению значительно отличается от крана Маевского. Через водоразборные краны систему заполняют водой и опустошают. Начальный кран служит для подачи воды, конечный — для ее удаления из сети.
Вертикальный отвод с пустым расширительным бакомТакое устройство устанавливают, когда не используется насос. Расширительные баки представляют собой емкость, которая предназначена для перетекания туда избытка воды, образующегося при расширении теплоносителя вследствие нагревания. Расширительные баки бывают открытыми и закрытыми.

Справка. Краны Маевского стараются не устанавливать на ионные системы с замкнутой циркуляцией. Чтобы ускорить кругооборот теплоносителя, в него добавляют соляной раствор. При спуске воздуха на деталях узла будут оседать соли, поэтому срок службы сокращается.

Некоторые мастера с опытом в обслуживании систем отопления, и вовсе обходятся без воздухоотводов. Они устраняют образовавшиеся газовые пробки через резьбу верхнего присоединения. Однако проведение таких работ занимает некоторое время и требует освоения профессиональных навыков.

Нужен ли воздухоотводчик в системе отопления либо без него можно обойтись? Понять это можно, исследовав сеть. Если очевидно, что кислород собирается и не может выйти наружу, кран придется устанавливать.
