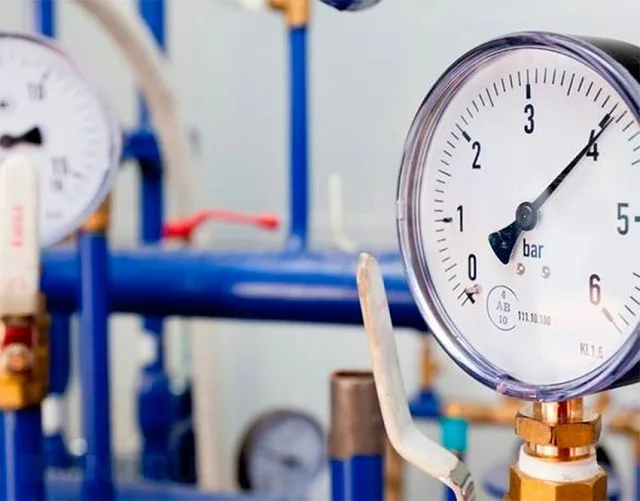

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

  • Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

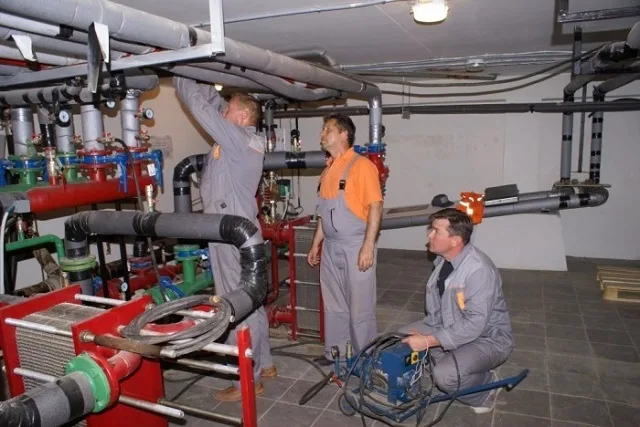

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

  • Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

  • Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
  • Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

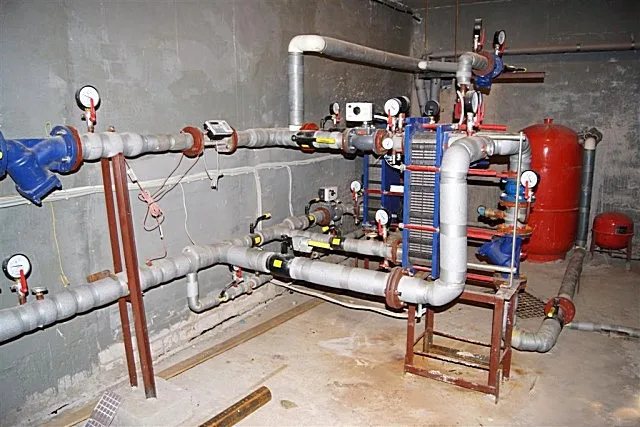

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

  • Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
  • Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
  • Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
  • Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
  • Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
  • «Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
  • Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
  • Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
  • Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире.  Их обычно ставят на входе теплоносителя в радиатор.

Как бороться с перепадами давления

Особенности центральных систем отопления

Следует правильно понимать, что в тепломагистралях, идущих от котельных или ТЭЦ к потребителям, уровень давления и температуры теплоносителя значительно отличается от того, что подается в квартиры. Естественно, его необходимо снизить до безопасных величин, соответствующих стандартам.

Настройка внутридомовой температуры теплоносителя и давления в контурах системы отопления производится регулировкой элеваторного узла, который чаще всего располагается в подвале многоэтажного дома. В этой конструкции происходит смешивание горячей воды, подаваемой в контур отопления из магистрали, и остывшего теплоносителя обратки.

В конструкцию элеваторного узла входит так называемая смесительная камера, оснащенная соплом, размер которого и регулирует поступление горячей воды в домовую систему отопления. Так как поступающий из центрального трубопровода теплоноситель имеет очень высокую температуру, перед тем, как попасть в отопительный контур дома, он смешивается с остывшей водой «обратки».

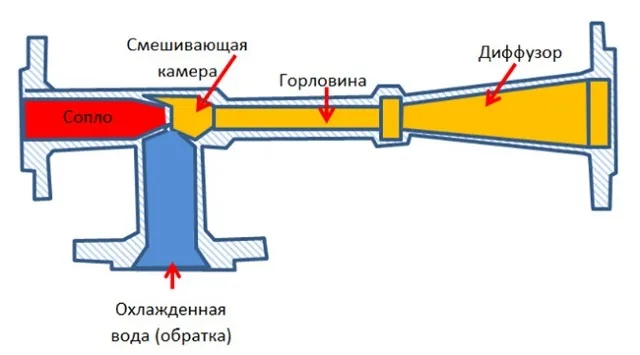

Смесительная камера элеваторного узла устроена примерно так, как показано на этой схеме

Смесительная камера элеваторного узла устроена примерно так, как показано на этой схеме

На иллюстрации выше представлена основная рабочая часть элеваторного узла со смесительной камерой и соплом. На схеме ниже расположение этого элемента выделено желтым эллипсом.

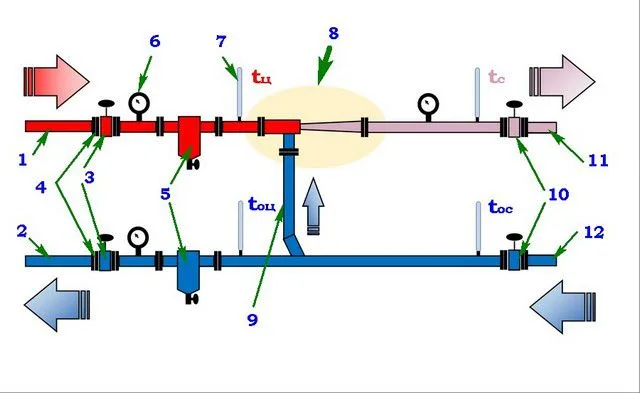

Схема элеваторного узла, обеспечивающего доведение показателей давления и температуры теплоносителя до установленных норм

Схема элеваторного узла, обеспечивающего доведение показателей давления и температуры теплоносителя до установленных норм

1 — магистраль центральной подачи горячего теплоносителя.

2 — труба «обратки» центральной магистрали.

3 — задвижки, отключающие внутридомовую систему от центральной тепловой магистрали.

4 — фланцевые соединения.

5 — фильтры-грязевики, для предотвращения засорения труб внутридомовой системы нерастворимыми включениями или мусором, от которых трудно полностью избавиться в центральных магистралях.

6 — манометры для постоянного контроля за давлением на разных участках системы. Обратите внимание – манометры стоят как на магистральных трубах, то есть до элеваторного узла, так и после него. Именно по последнему и контролируется уровень давления во внутридомовой системе.

7 — термометры, также показывающие температуру на разных участках общей системы: – в центральной магистрали, на входе, – в трубе подачи внутридомовой системы отопления, tос и tоц – в обратке системы и централи соответственно.

8 — основной рабочий узел, то есть сам элеватор.

9 — труба-перемычка, обеспечивающая подачу остывшего теплоносителя из обратки в смесительную камеру элеваторного узла.

10 — задвижки, дающие возможность отключения внутридомовой разводки системы отопления от элеваторного узла. Это нужно, например, для проведения тех или иных профилактических или ремонтно-восстановительных работ.

11 — труба подачи внутридомовой разводки, в которую подаётся теплоноситель нужной температуры ми под установленным нормами давлением.

12 — труба обратки внутридомовой разводки.

Понятно, что схема дана со значительным упрощением, просто для демонстрации принципа работы элеватора. На самом деле этот элеваторный узел выглядит намного сложнее, и разобраться в его конструкции могут только специалисты теплосетей.

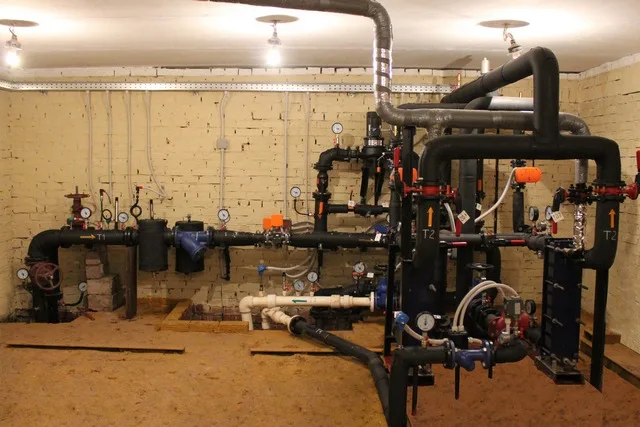

Без специальных познаний разобраться в этом «хитросплетении» труб теплопункта многоквартирного дома с элеваторным узлом – просто невозможно. Но жильцам сюда и нечего соваться – это удел специалистов по теплоснабжению.

Без специальных познаний разобраться в этом «хитросплетении» труб теплопункта многоквартирного дома с элеваторным узлом – просто невозможно. Но жильцам сюда и нечего соваться – это удел специалистов по теплоснабжению.

За стабильностью работы элеваторного оборудования должны следить только специалисты теплосетей. Они осуществляют контроль за показателями давления и температуры, проводят технические осмотры, выполняют профилактические мероприятия и, в случае выхода из строя приборов, заменяют их на исправные. Таким образом, большая часть проблем с недостаточностью или избытком давления во внутридомовой системе может быть решена путем правильной регулировки элеваторного узла и контролем за его работой.

Сочетание простоты принципа работы и надежности – элеваторный узел системы отопления

Несмотря на внедрение инновационных систем регулировки, от использования несложных по принципу действия элеваторных узлов отказываться не спешат. И вряд ли в скором будущем такое произойдет. Чтобы подробнее узнать, как функционирует элеваторный узел системы отопления, из каких приборов состоит, как он рассчитывается и обслуживается — обо всем этом читайте в специальной публикации нашего портала.

Однако, некоторые нюансы могут зависеть и от владельцев квартир.

  • Так, например, стандартные стояки трубопровода имеют диаметр условного прохода 25÷33 мм. Такой же диаметр должны иметь и трубы отопительного контура квартиры. Если возникла необходимость замены определенного участка трубопровода, то новая труба, врезаемая вместо поврежденного отрезка, должна иметь такой же диаметр, что и удаленная — не уже и не шире.
  • Необходимо регулярно производить внимательный осмотр отопительного контура квартиры, особенно тщательно проверяя соединения труб и радиаторов.
  • Периодически необходимо стравливать воздух из радиаторов. Особенно это актуально для квартир, расположенных на последнем этаже дома. Современные батареи поступают в продажу уже оснащенными специальными клапанами, поэтому производить обслуживание приборов не составит труда. Если нет – придётся установить на батареи краны Маевского или автоматические воздухоотводчики.

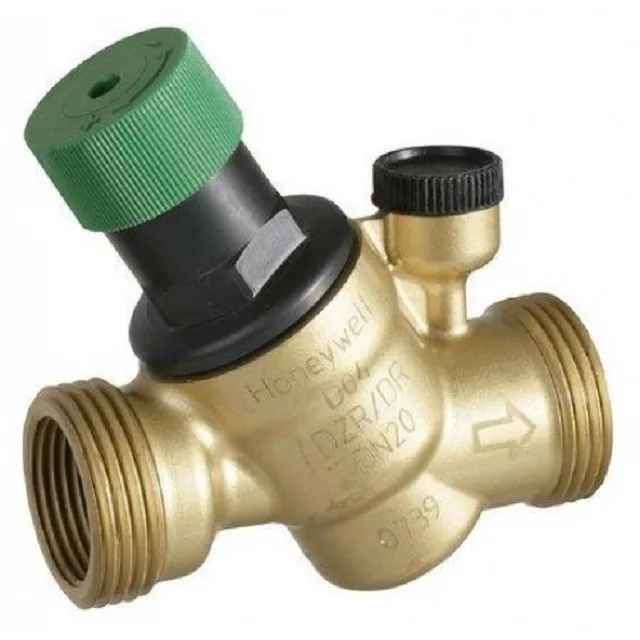

Редуктор давления обезопасит внутриквартирную разводку от негативных последствий скачков давления в системе отопления

Редуктор давления обезопасит внутриквартирную разводку от негативных последствий скачков давления в системе отопления

  • Чтобы для отопительного контура квартиры не были страшны гидроудары, которые, к сожалению, не исключены при проведении пробных пусков центральной системы перед отопительным сезоном, на трубу, подающую в квартиру теплоноситель, в начале, контура, врезается специальный прибор — редуктор давления. Он предотвращает негативное влияние резких скачков давления на радиаторы и соединения труб.

Давление в автономной системе отопления частного дома

Чаще всего система отопления частного дома подразумевает наличие котла, оснащенного теплообменником. Этот элемент и является, наверное, наиболее «слабым звеном» с точки зрения давления. Большинство теплообменников рассчитано на барическую нагрузку, нее превышающую 5, максимум 7 атмосфер.

В связи с тем, что предельно допустимое давление отопительного контура определяется по самому неустойчивому к нему элементу, которым и является теплообменник, это значение и является определяющим нормативом для автономного отопления. Поэтому, приобретая отопительный агрегат, необходимо обратить особое внимание, на какое давление он рассчитан. Но «трагедии» в этом никакой нет — как правило, для одноэтажного дома или автономного отопления в квартире вполне достаточно показателя в 2÷3 атмосферы (0,2÷0,3 Мпа или 20÷30 метров водяного столба).

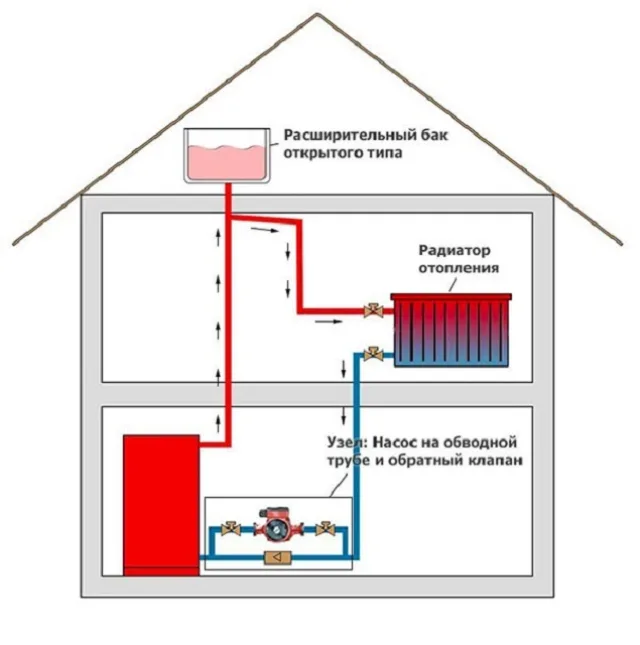

Схема автономной системы отопления с открытым расширительным баком.

Схема автономной системы отопления с открытым расширительным баком.

Если же в отопительной автономной системе предусмотрен открытый расширительный бак, то волноваться о том, что может возникнуть опасное для целостности труб и радиаторов давление, вообще не приходится. Единственное, о чем нельзя забывать — установив такую конструкцию, необходимо внимательно следить за тем, что в системе достаточное количество теплоносителя, так как он имеет свойство испаряться.

Если в отопительном контуре установлен открытый расширительный бачок, то давление никогда не будет выше статического максимума. Это обеспечивает безопасность элементам системы отопления, но не всегда отличается эффективностью обогрева дома, именно из-за того, что давление слишком низкое. Объясняется просто — теплоноситель, медленно двигаясь по каналам контура и преодолевая и гидравлическое сопротивление, довольно быстро теряет свой тепловой потенциал, а подходя к «обратке» в котельной, он становится практически холодным. Поэтому котлу приходится работать практически беспрерывно, поддерживая установленную температуру. В связи с этим топливо будет расходоваться неэкономно, и платить за него придется немаленькие суммы.

В наше время наблюдается устойчивая тенденция отказа от подобных решений, в пользу систем с принудительной циркуляцией и мембранным расширительным баком. Тем более, что в специализированных магазинах представлен очень широкий выбор циркуляционных насосов с различными паспортными показателями производительности и создаваемого напора.

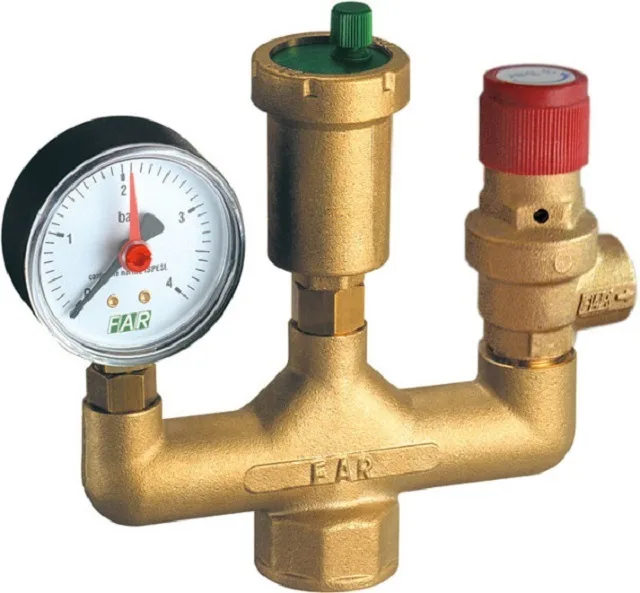

Группа безопасности автономного отопления, в которую входит манометр, предохранительный клапан и автоматический воздухоотводчик

Группа безопасности автономного отопления, в которую входит манометр, предохранительный клапан и автоматический воздухоотводчик

Если же монтируется закрытая система отопления с установленным в ней насосом и герметичным мембранным расширительным баком, то в целях постоянного контроля за текущими параметрами, на трубу подачи теплоносителя устанавливается манометр. Кроме него, в эту так называемую «группу безопасности» входят такие элементы, как автоматический или ручной воздухоотводчик и предохранительный клапан, который сработает, если давление в системе превысит допустимый порог.

Автономное отопление в квартире многоэтажного дома

В последние годы все больше жильцов квартир многоэтажных домов принимают решение обзавестись автономной системой отопления, так как, несмотря на высокую стоимость оборудования и проблемы с узакониванием, окупаемость всех затрат достаточно велика.

Главными преимуществами автономного обогрева квартире является то, что оплату за тепло придется производить только в зимний период, и только по факту потребленного энергоносителя. Кроме этого, появляется возможность включения обогрева в межсезонье, когда центральная система еще не функционирует или уже отключена.

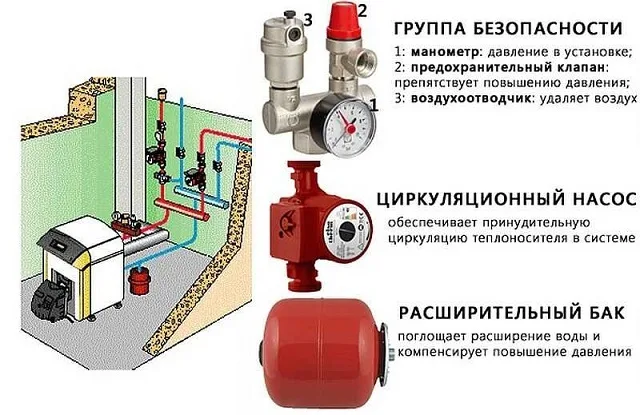

Основные приборы, обеспечивающие работоспособность и безопасность автономной системы отопления

Основные приборы, обеспечивающие работоспособность и безопасность автономной системы отопления

Однако, обустраивая в квартире автономное отопление, нужно помнить, что контроль за его исправностью и безопасной эксплуатацией, в том числе и регулировка давления и температуры, ложится на собственника жилья. В связи с этим, его установку и первоначальный запуск не стоит производить самостоятельно — этот процесс должны произвести специалисты, имеющие специальный допуск к работе с газовым оборудованием.

Основные элементы и агрегаты автономной системы отопления чаще всего устанавливаются в помещении кухни, так как именно к ней подведены все необходимые для ее обустройства коммуникации, такие, как газ и вода.

Котел для автономной квартирной системы отопления в большинстве случаев устанавливается на кухне – лучше места для него, пожалуй, не отыскать

Котел для автономной квартирной системы отопления в большинстве случаев устанавливается на кухне – лучше места для него, пожалуй, не отыскать

Теперь нужно рассмотреть вопрос о том, что может стать причиной нестабильности давления в автономной системе отопления квартиры.

  • Чаще всего давление в системе может быть снижено из-за утечки теплоносителя, которое может происходить на соединениях труб, на входах в радиаторы или на воздухоотводчике. Поэтому, если манометр показывает снижение давления в системе, необходимо сразу же произвести ревизию всего контура, особое внимание, уделив соединительным узлам. Обнаруженную утечку следует незамедлительно устранить. Для этого в некоторых случаях приходится слить из системы весь теплоноситель, а после проведения ремонта — снова ее заполнить.

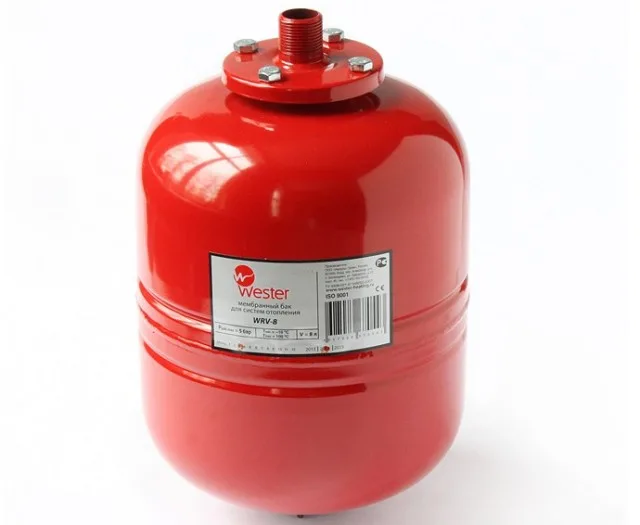

Неправильно подобранный или неисправный мембранный расширительный бак вполне может стать причиной нестабильного, завышенного или заниженного давления в системе отопления

Неправильно подобранный или неисправный мембранный расширительный бак вполне может стать причиной нестабильного, завышенного или заниженного давления в системе отопления

  • Повреждение мембраны расширительного бачка — это может произойти из-за изначально неправильного расчета этого элемента системы отопления. Мембрана может растянуться, растрескаться или же полностью порваться. Выбирая расширительный бак, нужно помнить, что его объем должен соответствовать реальным параметрам создаваемой системы отопления. Понятно, что хочется установить максимально компактные устройства, для экономии места, но против законов физики воевать — бессмысленно.

В приложении к статье будет приведена методика расчета объема расширительного бака для автономной системы отопления, с прилагаемым калькулятором.

  • Воздушные пробки в системе могут возникать в первые дни после ее заполнения новым теплоносителем. Поэтому в это время отопление обычно показывает несколько сниженные параметры, так как из системы должен быть полностью выпущен воздух. Чтобы избежать образования пробок, рекомендовано заполнять систему с небольшим напором воды, то есть очень медленно.

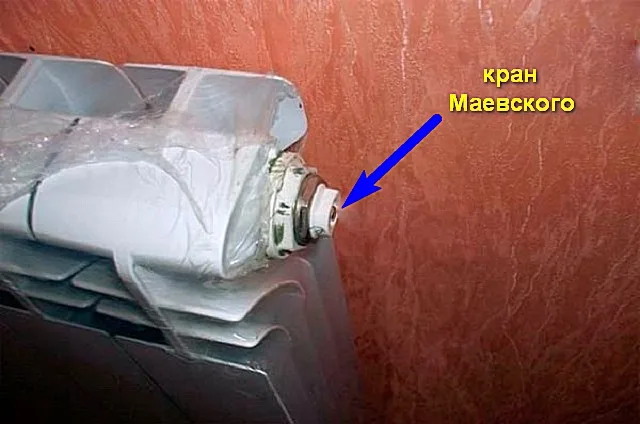

Многие современные радиаторы отопления комплектуются краном Маевского производителем, как говорится, «по умолчанию»

Многие современные радиаторы отопления комплектуются краном Маевского производителем, как говорится, «по умолчанию»

Чтобы быстро избавиться от воздушных пробок в радиаторах, на каждом из них, необходимо установить кран Маевского, который предназначен именно для этой цели.

  • Если давление упало после замены старых батарей на алюминиевые радиаторы, то в первое время внутри них могут происходить весьма активные химические реакции, при которых выделяются газообразные вещества. Когда этот период пройдет, и свободные газы будут полностью стравлены через воздухоотводчики, система отопления войдет в нормальный режим работы.

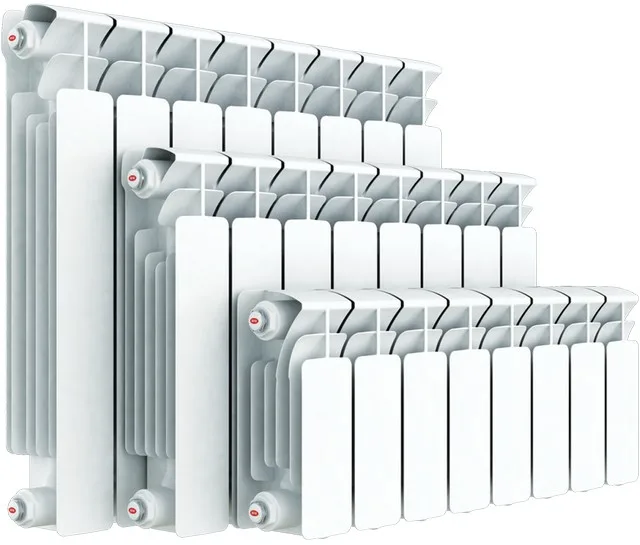

Алюминиевые радиаторы отопления «славятся» своим активным газообразованием в самом начале эксплуатации. Ничего страшного – через непродолжительное время этот процесс должен прекратиться, и их работа войдет в нормальное русло.

Алюминиевые радиаторы отопления «славятся» своим активным газообразованием в самом начале эксплуатации. Ничего страшного – через непродолжительное время этот процесс должен прекратиться, и их работа войдет в нормальное русло.

  • Давление в контуре может снизиться и из-за выхода из строя теплообменника котла (порыва или плотного зарастания нерастворимыми отложениями – при использовании неподготовленной воды в качестве теплоносителя. В этом случае своими силами с проблемой не справиться, и придется вызывать специалиста.
  • Установлена слишком высокая температура нагрева теплоносителя, при не слишком низкой на улице. В этом случае вода в отопительном контуре может даже закипеть.
  • Произошел засор на одном из участков труб или же в соединительных узлах, который тормозит нормальную циркуляцию теплоносителя. При этом давление на зауженном участке падает, а на участке до засора оно будет повышенным, в результате чего, там может произойти разгерметизация контура.
  • Сужение просветов трубопровода обычно наблюдается в старых отопительных системах, которые проработали не один десяток лет, в результате чего на стенках труб образовались толстые слои накипи и грязи из-за некачественного теплоносителя.

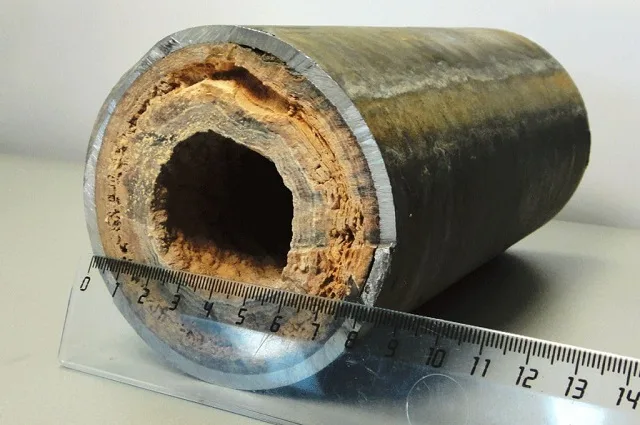

Говорить о сбалансированности работы системы отопления, если трубы контура находятся вот в таком состоянии – просто наивно! Или прочистка, или замена на новые, с последующей заливкой качественного теплоносителя…

Говорить о сбалансированности работы системы отопления, если трубы контура находятся вот в таком состоянии – просто наивно! Или прочистка, или замена на новые, с последующей заливкой качественного теплоносителя…

Снижение давления из-за этой проблемы в автономной системе происходит в том случае, если центральная отопительная система, работавшая длительное время, была заменена на автономную, а радиаторы и трубы контура остались старыми. И чтобы избежать подобных неприятностей, обустраивая автономную систему, рекомендуется полностью демонтировать старый контур и вместо него установить новый трубопровод и радиаторы.

Кроме того, нужно заполнить закрытый контур теплоносителем, в качестве которого может быть использована вода, прошедшая необходимую подготовку – механическую фильтрацию и умягчение, то есть удаление солей жёсткости, вызывающих наросты на стенках труб.

*  *  *  *  *  *  *

Итак, для того чтобы любая отопительная система хорошо функционировала и показывала свою эффективность, давление в ней должно быть нормальным. Если же этот параметр занижен, наблюдается недостаточность температуры в помещениях квартиры или дома. При повышении давления в системе могут не выдержать самые уязвимые ее элементы. Поэтому рекомендуется сразу привести все параметры системы к норме, а в отопительный контур установить манометр, для того чтобы вовремя реагировать на отклонения от нормы, выявлять причины и устранять их.  Если же квартира подключена к центральной отопительной системе, наличие контрольно-измерительных приборов поможет мотивировано предъявить претензии управляющей компании о низком качестве оказываемых услуг.

Чтобы более подробно разобраться с причинами нестабильности давления в автономных системах отопления, с методикой их выявления и способами устранения, посмотрите весьма информативный видеосюжет на эту тему:

Видео: Каковы основные причины нестабильности давления в системе отопления, и как с этим бороться

Приложение: Как правильно выбрать объем расширительного мембранного бака для автономной системы отопления

Принцип работы мембранного  бака и алгоритм расчета его объема

Нет слов, автономная система закрытого типа, с полностью герметизированным контуром, намного удобнее и эффективнее в работе. Необходимый уровень давления в ней поддерживается, в том числе, и за счет установки расширительного бака особой конструкции.

Расширительный бак представляет собой герметичную емкость, разделенную эластичной мембраной на два отсека. Один, назовем его водяной, связан с контуром системы отопления. Второй – воздушный, в котором предварительно создаётся определенное давление.

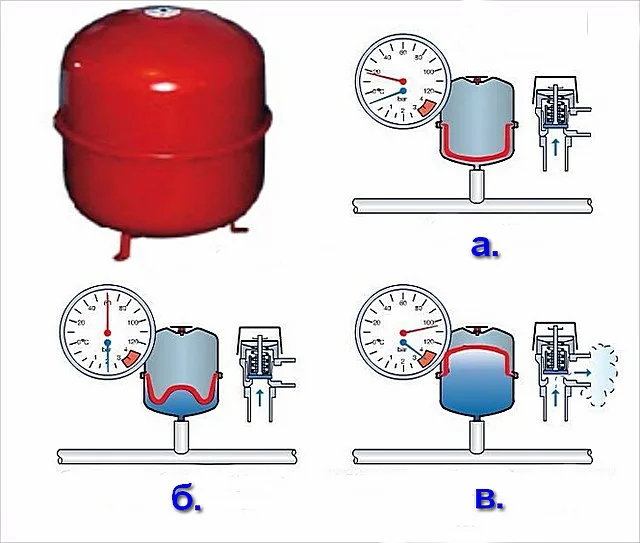

Схема устройства и режимы работы расширительного бака мембранного типа

Схема устройства и режимы работы расширительного бака мембранного типа

Как видно, конструкция этого прибора – весьма проста. Не представляет особых «загадок» и принцип его работы.

а — система отопления не работает, избыточного давления теплоносителя в контуре нет. За счет предварительно созданного давления в воздушном отсеке бака мембрана полностью (или почти полностью) вытесняет жидкость из водяной секции.

б — система отопления в рабочем состоянии. В контуре работой циркуляционного насоса создано номинальное рабочее давление теплоносителя. Кроме того, за счет нагрева происходит расширение воды, что также ведет к росту общего объема теплоносителя и возрастанию давления.

Избыточный объем попадает в водяной отсек расширительного бака. В связи с тем, что в контуре в рабочем состоянии давление превышает предустановленное в воздушной камере, эластичная мембрана меняет свою конфигурацию, и вместе с этим меняется объем каждого из отсеков. В результате избыточное давление в контуре нивелируется, за счет повышения давления в воздушном отсеке. Получается своеобразный воздушный демпфер, очень успешно компенсирующий все теоретически возможные перепады давления в системе, в результате чего этот показатель всегда выдерживается примерно на одном номинальном уровне.

в если по каким-либо причинам давление в системе возросло выше установленной границы (стрелка манометра зашла в «красную зону»), мембрана приняла крайнее положение, и водяному отсеку уже некуда расширяться, должен сработать предохранительный клапан «группы безопасности». (на некоторых моделях расширительных бачков имеется собственный предохранительный клапан). Избыток теплоносителя сбрасывается в дренаж, и давление нормализуется. Но это, честно говоря, уже можно отнести к чрезвычайной ситуации – при правильно отлаженной исправной системе таких экстремальных подъемов давления не должно быть в принципе.

Какой же объём расширительного мембранного бака необходим, чтобы не загромождать пространство большими габаритами этого изделия, но в то же время — система гарантировано работала в максимальной степени корректно. Это можно рассчитать следующей формулой:

Vb = × Kt / F

Разбираемся с входящими в формулу значениями:

Vbискомый объем расширительного бака.

общий объем теплоносителя в системе отопления.

Этот параметр можно определить по-разному:

— Засечь по водомеру, сколько воды уходит на «заправку» системы отопления.

— Вычислить, а затем суммировать объемы всех элементов системы отопления – теплообменника котла, труб, радиаторов, контуров теплого пола. Получается несколько сложнее, зато наиболее точно.

Вычислить объем системы отопления? – никаких проблем!

Этот параметр бывает необходим довольно часто при проектировании системы или при покупке специальных теплоносителей-антифризов. С достаточной точностью произвести вычисления поможет специальный калькулятор расчета объема системы отопления, который вы найдете на страницах нашего портала.

— Для небольших автономных систем отопления, без особых опасений допустить ошибку, вполне можно руководствоваться простым правилом – 15 литров теплоносителя на каждый киловатт мощности котла. Эта зависимость как раз и будет заложена в размещенный ниже калькулятор расчета.

Kt — коэффициент, учитывающий объемное расширение теплоносителя при нагреве. Этот параметр изменяется не линейно, и может существенно отличаться для воды, используемой в качестве теплоносителя, и для незамерзающих жидкостей. Это – табличные величины, и их несложно отыскать в интернете. Но в программу расчета предлагаемого калькулятора уже внесены необходимые значения этого коэффициента для средней температуры +70 градусов, как наиболее оптимальной для автономных систем отопления.

F — коэффициент эффективности расширительного бака. Его можно рассчитать следующей формулой:

F = (Pmax – Pb) / (Pmax + 1)

где:

Pmax — максимальное давление в системе отопления. Оно определяется рядом факторов, в том числе — паспортными характеристиками котла и особенностями установленных приборов теплообмена. Например, для биметаллических батарей желательны максимально возможные показатели давления и температуры, а вот с алюминиевыми или панельными стальными уже следует быть значительно осторожнее. Именно под этот параметр настраивается предохранительный клапан «группы безопасности» всей системы отопления.

Pb — давление, предварительно созданное в воздушной камере расширительного бака. Оно может быть задано еще на стадии производства бачка – и тогда этот параметр указывается в его паспорте. Но чаще имеется возможность производить накачку самостоятельно – воздушный отсек оснащается ниппельным устройством, по типу того, что ставится на автомобильных колесах. То есть подкачку и контроль за созданным давлением можно элементарно осуществлять автомобильным насосом с манометром.

Как правило, в небольших автономных системах отопления ограничиваются подкачкой воздушной камеры расширительного бака до давления в 1÷1,5 атмосферы (бар).

Итак, все значения известны – можно их подставлять в формулу и производить вычисления. Но еще проще – это воспользоваться нашим онлайн-калькулятором, в который уже внесены все необходимые зависимости:

Калькулятор расчета необходимого объема мембранного расширительного бака системы отопления


Укажите запрашиваемые значения и нажмите "Рассчитать минимальный объем расширительного бака"
Паспортная мощность котла отопления, кВт
Какой теплоноситель используется?
Максимальное давление в системе отопления (порог срабатывания предохранительного клапана), Бар
Минимальное давление (уровень закачки воздушной камеры расширительного бака), Бар
