Если вы проживаете в квартире, в которой еще установлены старые чугунные радиаторы отопления, подогреваемые теплоносителем из центральной системы, то вам наверняка знакома ситуация, когда весной на улице уже стоит плюсовая температура, а батареи жарят, как зимой. Нечто подобное происходит и осенью, но наоборот. В общем, комфорта от такого отопления немного, но существует способ, как справиться с проблемой, причем применим он не только для квартир, но и для частных домов. Итак, для чего нужен терморегулятор на батарею отопления, как он устроен, как им пользоваться и как самому смонтировать – обо всем этом мы поговорим в сегодняшней статье.

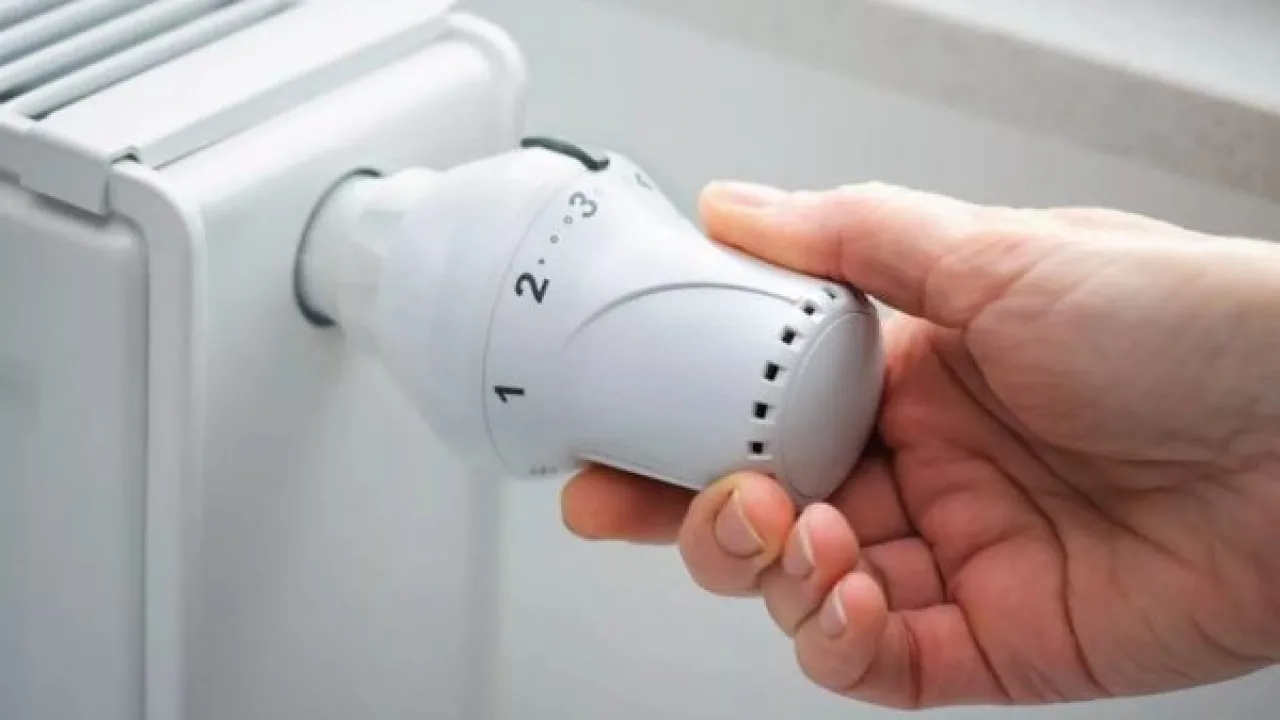

Терморегулятор на батарею отопления
Терморегулятор на батарею отопления

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление
Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

  1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
  2. Удобная регуляция температуры во всех комнатах.
  3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
  4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

В специальной статье подробно разберем вопрос: какие возможны схемы подключения радиаторов отопления в частном доме. Посмотрим, в чем преимущества и недостатки тех или иных вариантов. Увидим, какие технологические приёмы используются для оптимизации некоторых схем.

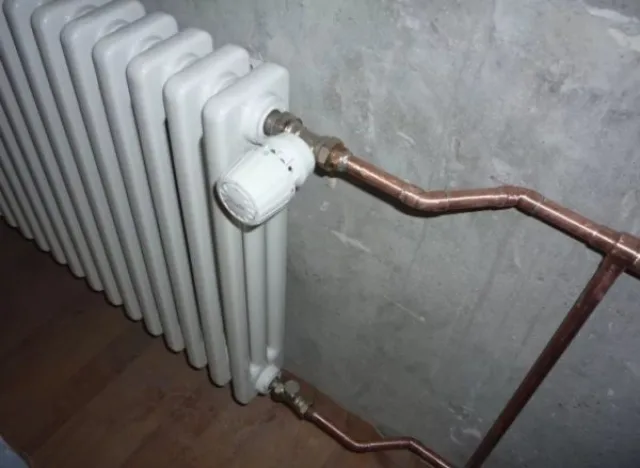

Терморегулятор на выходе из батареи
Терморегулятор на выходе из батареи

Интересно знать! По сути, термостат является понижающим прибором, так как увеличить эффективность нагрева батареи он не в состоянии, что и не удивительно. Однако это никак не сказывается на его полезности и удобстве использования.

Виды терморегуляторов

На рынке представлено несколько модификаций термостатов, отличающихся по своему строению и принципу работы, однако все они выполняют одинаковые функции.

Механический регулятор

Механические термостаты предусматривают ручную регулировку степени нагрева радиаторов. Стоят они недорого, надежны в работе, просты в настройке и практически никогда не дают сбоев, так как вся их работа основана на механических законах физики. На самом кране имеется градуировка в степенях, что позволяет с достаточно высокой точностью выполнять регулировку нагрева. Однако такая установка осуществляется опытным путем – вы не можете просто задать нужное количество градусов, что можно отнести к недостатку прибора.

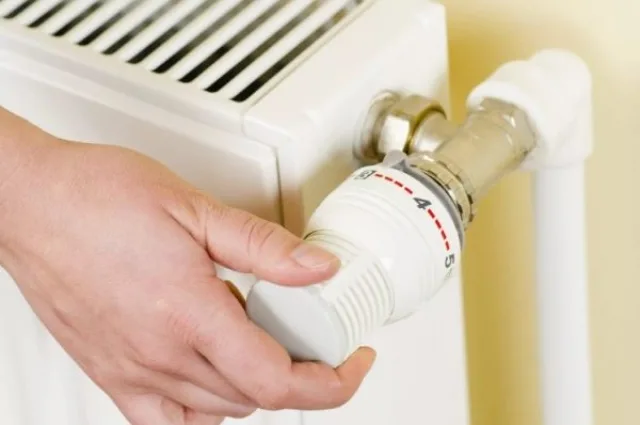

Механический регулятор
Механический регулятор

В механическом терморегуляторе имеется три основные рабочие части – сильфон (газовый или жидкостный), привод и сам регулятор. Наполненный сильфон (вещество в нем) играет решающую роль в автоматической подстройке прибора. Когда мы поворачиваем рычаг термостата, содержимое переходит в золотник, влияя на положение штока.

Сам шток при давлении на него опускается и частично перекрывает проход для теплоносителя. Ограничивая его прохождение. На схеме ниже показано более подробное строение такого термостата.

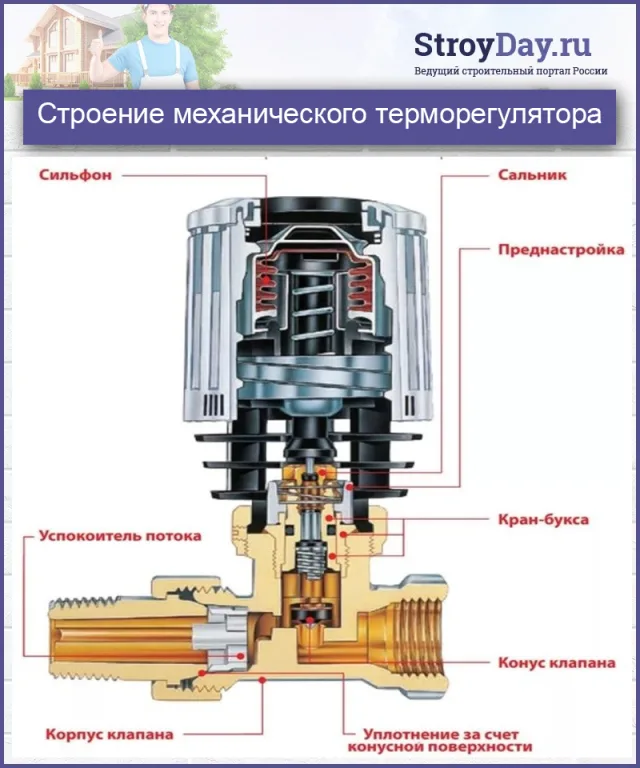

Строение механического терморегулятора
Строение механического терморегулятора

Электронный термостат

Второй вид терморегуляторов является электронным. Внутри него установлен микропроцессор, отвечающий за регулировку нагрева батарей. Безусловно, в пользовании такие устройства очень удобны, так как позволяют выполнить поградусную настройку.

Интересно знать! Такие регуляторы оснащены датчиками температуры, замеряющими нагрев теплоносителя или температуру воздуха в комнате. Получаемые им данные используются для регулировки настроек прибора.

Электронный термостат
Электронный термостат

Управляется термостат обычно при помощи кнопочной панели, что достаточно надежно и удобно. Некоторые модели умеют одновременно управлять котлами, насосами и даже смесителями. Стоят они немало, что и не удивительно.

Электронный термостат также имеет механическую рабочую часть, которая практически ничем не отличается от описанного выше варианта. Сильфон в этом случае идет цилиндрический, а стенки его сделаны в виде гофры. Внутри сильфона находится вещество, которое реагирует на окружающую температуру.

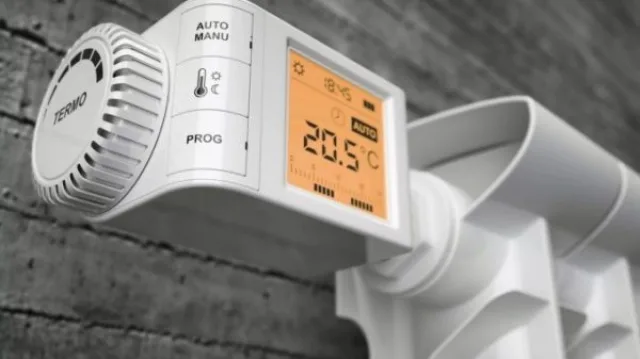

Электронный термостат выглядит очень технологично
Электронный термостат выглядит очень технологично

Такое вещество при нагревании начинает расширяться, внутри прибора растет давление, оказывающее влияние на положение штока, который также регулирует объем проходимого через прибор теплоносителя. При понижении температуры происходит обратный процесс. Такой терморегулятор очень надежный, сильфон способен без проблем выдерживать десятки тысяч сжатий и расширений, его ресурса хватит более чем на 10 лет, главное, чтобы электроника не подвела.

Среди электронных термостатов можно выделить два отличающихся вида приборов – закрытые и открытые. Первые не могут определять температуру автоматически, поэтому все настройки пользователь должен производить самостоятельно. Преимущество его перед ручным прибором состоит в том, что вы можете выставлять температуру по градусам, а не градуированной шкале больше-меньше.

Открытые являются сложными электронными устройствами с возможностью программирования. Например, при повышении температуры до определенного порога, прибор автоматически меняет режим своей работы на выбранный.

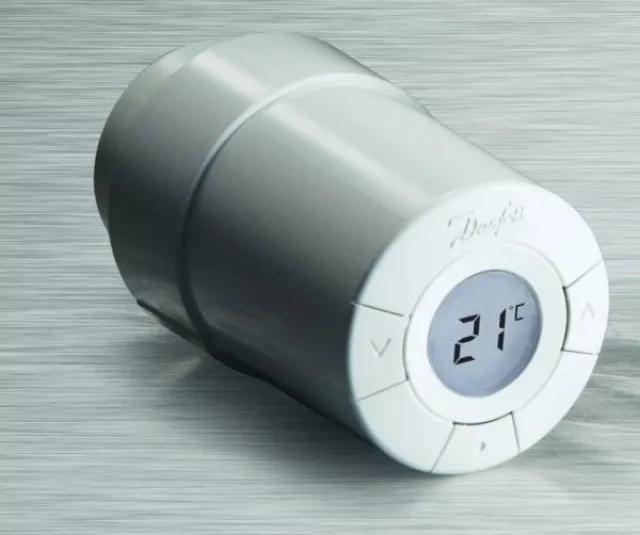

Для питания электронной части нужны батарейки
Для питания электронной части нужны батарейки

Работают такие термостаты от сменных элементов питания – батареек. Энергии не потребляется много, поэтому частая замена не требуется – за весь отопительный сезон вы можете сделать это 1-2 раза. Также есть модели, в которых установлен заряжаемый аккумулятор – в комплекте с ним поставляется зарядное устройство.

Инновационный монитор
Инновационный монитор

Есть еще и полуэлектронные приборы. Их принцип работы также схож с механическими, но есть несколько важных отличий. Сильфонная головка ориентируется на температуру в помещении, поэтому она достаточно габаритная. Датчик у них выносной, который соединяется с рабочей частью капиллярной трубкой.

Видео — Виды и преимущества терморегулятора

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

  1. Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
  2. Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
  3. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
  4. Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.
Современный термодатчик
Современный термодатчик

Как выполняется монтаж терморегулятора

Таблица 1. Набор материалов и приспособлений для установки

ФотоОписание
Разводной ключ
Разводной ключ
Прибор имеет два соединения, и оба выполнены резьбовыми. Поэтому нужно взять пару гаечных ключей, а еще лучше, чтобы один был разводным, а второй газовым. Последний поможет при необходимости удержать круглые трубы.
Сантехнический лен
Сантехнический лен
Старое проверенное средство – сантехническая пакля. Используем мы ее для уплотнения соединений, чтобы со временем на них не появлялось течи. Некоторые мастера предпочитают брать ленту фум или нить, но они не так надежны.
Герметик силиконовый
Герметик силиконовый
Силиконовый герметик помогает сделать соединение еще более герметичным. Он наносится поверх пакли. Этот материал спокойно переносит нагрев теплоносителя, не страдая от этого. В дополнение к такой тубе покупается монтажный пистолет, цена которого находится в районе 250 руб.

Также может понадобиться плоская отвертка и приспособления для работы с трубами, если их потребуется укоротить для того, чтобы сделать вставку терморегулятора.

Теперь давайте пошагово рассмотрим, как устанавливается на радиатор терморегулятор электронного типа.

Шаг 1 – установка элементов питания

Распаковываем терморегулятор, снимает крышку батарейного отсека и устанавливаем пальчиковые батарейки, которые могут идти в комплекте с устройством или продаваться отдельно. Закройте крышку и проверьте исправность прибора тестовым включением. Если все заморгало, и он подал признаки жизни, то можно переходить к дальнейшим действиям. Некоторые модели не требуют включения – они запускаются автоматически.

Установка элементов питания
Установка элементов питания

Шаг 2 – настройка времени

Далее необходимо выполнить настройку времени, что позволит работать прибору, ориентируясь на время суток. Настройка не отнимает много времени, не отличаясь от настройки самых обыкновенных часов – используем стрелки и кнопку «ОК».

Настройка времени
Настройка времени

Дальше происходит настройка даты. Не совсем понятно, для чего это реализовано, но возможно, кому-то эта функция заменит календарь.

В конце настроек на дисплее появляется мигающая галочка – нужно нажать еще раз кнопку «ОК», чтобы подтвердить введенные настройки.

Устройство готово к работе
Устройство готово к работе

Если вы все сделали правильно, то на экране вы увидите мигающую заглавную букву «М», как показано на фотографии. Теперь можно переходить к подготовке трубопровода для включения в него терморегулятора.

Шаг 3 – демонтаж старого термостата

Если в системе у вас ранее был установлен терморегулятор, его необходимо демонтировать. Предварительно перекрываем кран подачи воды, чтобы не получить протечки. Снимается устройство при помощи шестигранника, которым нужно выкрутить небольшой фиксатор.

Демонтаж старого термостата
Демонтаж старого термостата

Совет! У вас есть возможность совместить головку нового терморегулятора со старыми клапанами, чтобы полностью не заменять еще рабочее устройство. Для этого вам потребуется соответствующий адаптер, который можно дополнительно приобрести.

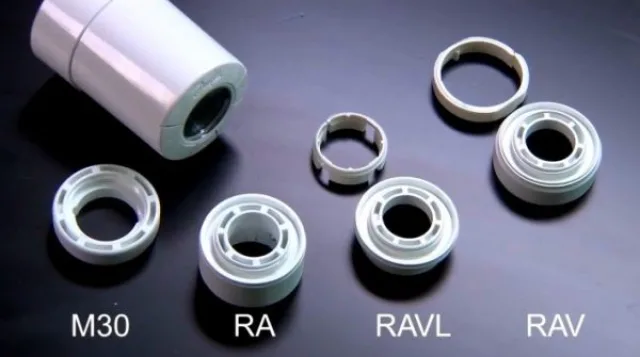

Ассортимент адаптеров под клапаны
Ассортимент адаптеров под клапаны

Шаг 4 – монтаж адаптера RA

Устанавливаем адаптер на основание клапана. Он крепится также при помощи шестигранного торцевого ключа. Адаптер имеет внешнюю резьбу, на который нужно накрутить головку термостата и хорошо ее затянуть.

Монтаж адаптера RA
Монтаж адаптера RA

Шаг 5 – настройка

На экране у вас снова замигает буква «М». Нажмите среднюю кнопку и удерживайте ее, пока не откроется функциональное меню (3 сек). Нажимаем среднюю кнопку еще раз, и перед нами появится указатель текущей настройки температуры – при помощи кнопок вверх/вниз выставляем нужное для себя значение.

Если ничего не менять, то автоматически запустятся предустановленные программы. Например, модель с фото, будет автоматически охлаждать воздух в ночное время до 17 градусов – Р1. Программа Р2 будет делать то же самое и в рабочее время, когда предполагается, что дома никого нет.

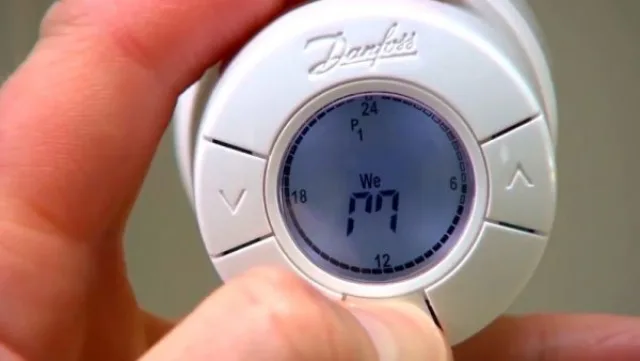

Настройка
Настройка

Как-то все просто получилось в нашей инструкции. Пожалуй, это идеальный случай, когда не потребовалась установка клапана или его замена. Такая работа может быть выполнена любым человеком, без какой-либо подготовки и навыков. Но так бывает далеко не всегда. Чаще придется действовать так.

Шаг 1 – спускаем воду из радиатора

Начинаем с того, что спускаем из радиатора всю воду. Возможно, вам придется подождать некоторое время после перекрытия крана, пока теплоноситель остынет, чтобы не получить ожог. Для слива нужно выкрутить гайку или заглушку в верхней и в нижней части радиатора. Подставляем снизу ведро, и ждем, пока течь не прекратится.

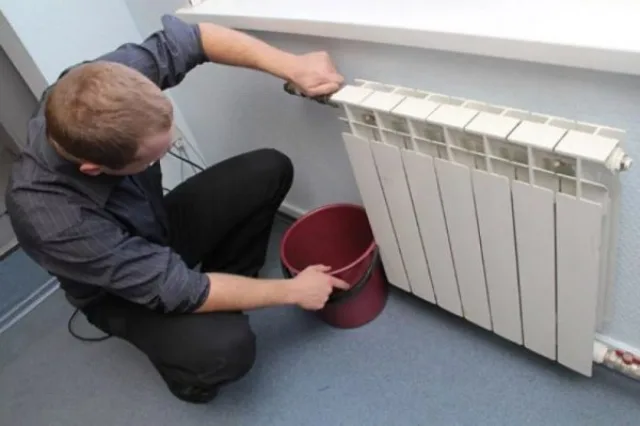

Спускаем воду из радиатора
Спускаем воду из радиатора

Шаг 2 – демонтаж старого адаптера

Далее снимается старый адаптер или кран. Используем для этого гаечные ключи. Застелите пол тряпками, так как из системы еще потекут остатки воды. Чтобы не повредить трубы, корпус адаптера нужно зафиксировать газовым или гаечным ключом.

Демонтаж старого адаптера
Демонтаж старого адаптера

Шаг 3 – монтаж нового адаптера

Уплотняем резьбовые соединения удобным способом – фум лентой нужно сделать не менее 6-ти витков. Накручиваем новый адаптер сначала на трубу, а затем присоединяем его к радиатору отопления.

Монтаж нового адаптера
Монтаж нового адаптера

Дальнейшая процедура вам уже знакома – вкручиваем головку термостата и выполняем ее пошаговую настройку. Если используете механическое устройство, этот процесс займет у вас много времени. Чтобы ускориться советуем поступить так.

  1. Открываем для начала краны и спускаем из радиатора весь воздух. Как только ток теплоносителя восстановится, батарея начнет нагреваться.
  2. Закройте в помещение и все окна и двери, чтобы избежать погрешности на теплопотери через них.
  3. Открываем клапан на полную, и размещаем в комнате термометр, чтобы увидеть соответствие шкалы температуре воздуха.
  4. Как только набор температуры прекратится, поворачиваем рычаг регулятора в обратную сторону, в минимальное положение.
  5. Ждем пока показатель термометра упадет до нужной вам отметки, начните регулятор снова открывать, пока не услышите, как вода побежала по трубам. Прекратите вращение и оставьте устройство. Повторно замерьте температуру воздуха через несколько часов и внесите финальные коррективы при необходимости. Теперь прибор будет удерживать нужный нагрев в помещении.

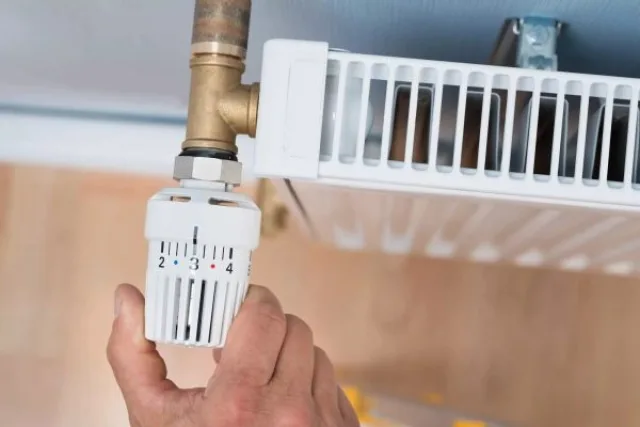

Регулировка механического термостата
Регулировка механического термостата

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

  1. Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
  2. Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
  3. Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
  4. Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
  5. Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
  6. В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

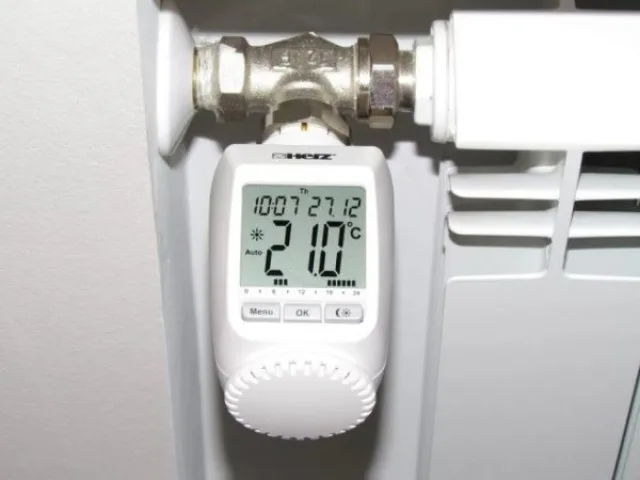

Клапан установлен на тройник
Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Видео — Терморегулятор для радиатора отопления: установка и настройка
