Евгений Афанасьев Статью опубликовал:
Обновлено: 18.05.2019

Создание автономной системы водоснабжения от скважины, колодца, или даже городского коллектора – задача непростая, требующая решение целого комплекса проблем. Одна из таких проблем – это всесторонне продуманный, отвечающий всему многообразию критериев оценки выбор материалов и комплектующих. И в первой строке, безусловно, в этом перечне будут трубы – без них водоснабжение невозможно «по умолчанию».

Какую трубу выбрать для водоснабжения

Какую трубу выбрать для водоснабжения

Не помешают подобные знания и хозяевам городской квартиры — рано или поздно приходит момент, когда необходимость капитального ремонта инженерных коммуникаций встанет во всей своей остроте. Поэтому разбираемся с, казалось бы, простым, но на самом деле – изобилующим важными нюансами вопросом — какую трубу выбрать для водоснабжения своих жилых владений.

Каким критериям должны отвечать водопроводные трубы?

В продаже представлено немало разновидностей водопроводных труб, отличающихся и материалом изготовления, и своими эксплуатационными характеристиками. По каким же критериям должна подбираться «идеальная труба»?

  • Раз она используется для водоснабжения, то материал изготовления не должен оказывать негативного влияния на качество питьевой воды. С некоторыми полимерными трубами, иногда используемыми в строительстве, с этим вопросом, кстати, не все в порядке. Так что при выборе на это сразу обращается внимание.
  • Монтаж нового водопровода или замена изношенных труб производится, понятно, с перспективой на несколько десятилетий эксплуатации. То есть фактор долговечности должен быть одним из приоритетных.
Вряд ли кто-то захочет вновь переживать подобный разгром уже через несколько лет. Значит – трубы должны отличаться отменной долговечностью.

Вряд ли кто-то захочет вновь переживать подобный разгром уже через несколько лет. Значит – трубы должны отличаться отменной долговечностью.

  • В идеале – материал трубы химически инертен, никак не реагирует с водной средой, должна исключаться коррозии. Это, кстати, косвенно перекликается с двумя первыми перечисленными пунктами
  • Должна труба отвечать и целому ряду прочностных требований. В первую очередь, конечно, это касается способности противостоять давлению изнутри. Хотя и нельзя сказать, что водопроводные системы «славятся» высоким напором» — но и в них давление в 5÷6 атмосфер вовсе не является редкостью. На коллекторах в многоэтажной застройке может быть и побольше. Пиковые значения порой доходят до «десятки», а в ходе проведения испытаний опрессовкой давление поднимают даже до 12 атмосфер. И трубы должны с такой нагрузкой справляться.
Одна из неприятностей при неправильном подборе или при нарушении правил эксплуатации - лопнувшая, не выдержавшая повышенного давления труба.

Одна из неприятностей при неправильном подборе или при нарушении правил эксплуатации — лопнувшая, не выдержавшая повышенного давления труба.

Для каждого типа и каждой марки труб установлены границы допустимого давления – это один из основополагающих параметров таких изделий. Причем, этот показатель еще и очень тесно связан с температурой транспортируемой воды. Так что если создается водопровод для горячего водоснабжения, внимательность должна быть еще выше.

  • Должна труба выдерживать и внешние адекватные нагрузки и воздействия, в зависимости от конкретных условий ее эксплуатации. Имеется в виду и ее механическая прочность, и кольцевая жесткость (если предполагаются сдавливающие нагрузки), и устойчивость к перепадам температур (с обязательным учетом величины линейного расширения), и стойкость к ультрафиолетовым лучам, и другие факторы. Для разных участков водопровода и требования могут заметно отличаться.

Поясним.

— Участок водопровода от источника к дому прокладывается чаще всего в земле. И на довольно значительной глубине – ниже уровня промерзания грунта. То есть труба будет испытывать и давление грунта, и внешнюю «агрессию» грунтовой влаги. А значит —  на первый план выходит кольцевая жёсткость и полная химическая инертность.

Водопроводные трубы в грунте должны отличаться высокой прочностью и химически инертностью.

Водопроводные трубы в грунте должны отличаться высокой прочностью и химически инертностью.

А вот сколь-нибудь значимых перепадов температуры, воздействия ультрафиолета – здесь по определению быть не может.

— Всегда особого отношения требуют проблемные участи водопровода на входе в дом. Здесь трубам обычно приходится подниматься с глубины, то есть попадать в область очень значительных температурных перепадов, проходить через фундаменты или перекрытия. На таких участках не обходится без качественной термоизоляции, чаще всего – еще и электрического подогрева. Кроме того, проход трубы должен быть хорошо герметизирован во избежание ненужных теплопотерь.

Один из проблемных участков прокладки водопровода – область прохода труб через фундамент или перекрытие первого этажа.

Один из проблемных участков прокладки водопровода – область прохода труб через фундамент или перекрытие первого этажа.

Могут потребовать утепления и даже подогрева и участки водопровода, расположившиеся в холодных подвалах или в цокольных помещениях.

Зачем и как организуют электрический подогрев водопровода?

В регионах с суровым зимним климатом без этого – никак… Даже самая качественная термоизоляция не дает гарантии, что с наступлением холодов на отдельных участках трубы воду не станет «прихватывать» морозом. Как можно организовать электрический подогрев водопровода – читайте в специальной публикации нашего портала.

— К внутренним отделам водопровода, расположенным в отапливаемых помещениях дома, требования уже не столь суровы. Но и здесь следует заранее определить, например, какой тип прокладки будет использоваться. Например, если дом деревянный, то однозначно разводка труб будет открытой. И на первый план могут выйти даже эстетические качества труб – чтобы водопровод не портил интерьера.

Для открытой разводки труб немаловажным моментом становится и эстетическая сторона вопроса

Для открытой разводки труб немаловажным моментом становится и эстетическая сторона вопроса

Кстати, независимо от материала строительства дома, если выбираются металлические трубы (опять же – неважно, какие) то прокладка также будет исключительно открытой. Впрочем, оговоримся – есть исключение, о котором будет сказано в свое время.

— Если же планируется убрать трубы в стены, то заранее продумывается и соответствующий материал. Для этого хорошо подходят полипропиленовые и ПВХ-трубы, долговечные, не подверженные коррозии и с очень надежными сварными соединениями.

Трубы можно спрятать в толще стен, но только если технология монтажа гарантирует высочайшую надёжность соединений

Трубы можно спрятать в толще стен, но только если технология монтажа гарантирует высочайшую надёжность соединений

— Водопровод иногда прокладывается временный, наружный, например, только на лето для дачных условий (или, как вариант, «летний» участок для полива огорода).  Как правило, в таких случаях используются пластиковые трубы, и важнейшим критерием оценки станет термическая устойчивость (может быть очень сильный нагрев на солнце) и невосприимчивость к ультрафиолету.

Для открытых «летних» разводок лучше всего использовать трубы ПНД с соответствующими наборами соединительных фитингов и другой арматуры – и довольно просто, и легко демонтируется по окончании сезона. Правда, защита от солнечных лучей все равно нужна.

Для открытых «летних» разводок лучше всего использовать трубы ПНД с соответствующими наборами соединительных фитингов и другой арматуры – и довольно просто, и легко демонтируется по окончании сезона. Правда, защита от солнечных лучей все равно нужна.

  • Для всех без исключения водопроводных труб, независимо от материала, от участка и способа прокладки, важнейшим параметром является диаметр. Если точнее – то внутренний диаметр (Dy – условного прохода), от которого зависит производительность создаваемого водопровода или его отдельной «ветки».

Подробнее о зависимости напора воды от длины трубы и ее диаметра мы поговорим в этой статье чуть позднее.

  • В любом случае, но в особенности — если планируется проводить работы самостоятельно, оценивается сложность монтажа трубной разводки. Иногда для этого требуются высокие профессиональные навыки, но монтаж некоторых типов легко осваивается даже новичками.

Теперь давайте посмотрим на разнообразие предлагаемых труб – какие у разных типов имеются достоинства и недостатки.

Типы водопроводных труб

Металлические трубы

Стальные трубы ВГП

В наше время, наверное, сложно уже найти человека, который бы начал « с нуля» создавать свою автономную систему водопровода исключительно из стальных труб ВГП. А между тем, еще пару десятилетий назад этому материалу практически не было альтернативы.

Стальные трубы ВНП – верно служили много десятилетий, да и продолжают служить сейчас.

Стальные трубы ВНП – верно служили много десятилетий, да и продолжают служить сейчас.

Достоинства стальных труб очевидны – это высока прочность, устойчивость к любым практически возможным температурам, к повышенному давлению в водопроводной сети, довольно выразительная долговечность, если судить по тому, что в старых домах возрастом по 40-50 лет они порой продолжают эксплуатироваться.

Трубы при всей своей прочности – довольно пластичны, и позволяют выполнять некоторые узлы системы без отводов. Одним словом, если имеется специальное приспособление, трубу можно изогнуть под требуемым углом. Речь идет, конечно, о малых диаметрах (скажем, ½ и ¾ дюйма).

Но на этом, пожалуй, список достоинств можно и окончить. Причём даже не включив в него якобы доступную стоимость. Цены на металлический прокат сейчас никак низкими не назовешь, и другие трубы могут оказаться в разы дешевле.

А теперь посмотрим на недостатки:

  • Материал – весьма массивный, что осложняет и его транспортировку, и проведение монтажных работ.
  • Монтаж и сам по себе – весьма сложная, трудоемкая процедура.

Соединение их может производиться с помощью сварки – электрической или газовой, и заварить качественный стык – задача для мастера довольно высокой квалификации. Новичок – явно не справится.

Поверьте, что выполнить качественный сварной шов на стальной трубе ВГП – задача очень непростая.

Поверьте, что выполнить качественный сварной шов на стальной трубе ВГП – задача очень непростая.

Кроме того, переносить внутрь дома (квартиры) сварочные работы с их очень своеобразной спецификой — далеко не всегда возможно, и однозначно – никогда не хочется.

Другой вариант – резьбовые соединения. Да, это возможно, но все равно требует немало усилий и времени. Особое внимание всегда приходится уделять уплотнению таких соединений, чтобы на них не появилось протечек. Хотя в продаже переставлено широкое изобилие необходимых деталей – тройников, переходников, соединительных муфт, сгонов, отводов, кранов и т.п., все равно не избежать довольно сложной и ответственной задачи нарезки резьбы.

Сложно ли нарезать резьбу на стальной трубе?

Если смотреть на демонстрацию этого процесса – кажется все очень простым. Но на деле такая операция требует определенных знаний, умений, навыков работы с резьбонарезным инструментом. Подробнее о технологии нарезки резьбы на трубах – читайте в специальной публикации нашего портала.

Соединения получаются, надо сказать, очень надежные в обоих вариантах. Но при сварке есть еще один минус – невозможность разборки узла. Впрочем, во многих случаях это качество и не требуется, им можно пожертвовать именно в пользу повышения надёжности. Как мы увидим впоследствии – у полимерных труб несколько схожая ситуация.

  • Главный недостаток труб ВГП – это коррозия, от которой никуда не деться, раз речь идет о черной стали. Ржавчина, образующаяся внутри канала трубы, может весьма серьёзно испортить пищевые качества воды. Да и для бытовых нужд использовать воду, которая отдает рыжим цветом – не самое большое удовольствие. Кроме того, образующиеся чешуйки ржавчины, отрываясь по мере роста от стенок под воздействием тока воды, способны серьезно нарушать проводимость трубы. Они создают порой очень сложные в устранении засоры на отводах, в кранах и вентилях, на участках сужения и т.п.

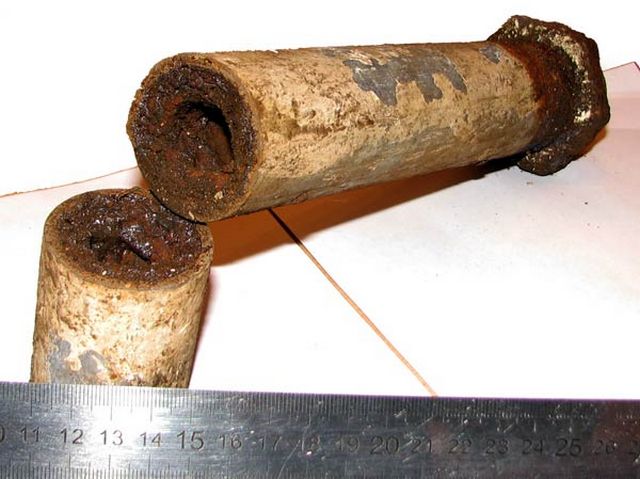

Продукты коррозии черной стали способны резко сузить просвет трубы и даже вызвать полный засор канала.

Продукты коррозии черной стали способны резко сузить просвет трубы и даже вызвать полный засор канала.

Кроме того, именно коррозия является главным фактором, ограничивающим долговечность стальных трубопроводов. Просто со временем стенки трубы могут быть проедены насквозь. Тем более что окисление может идти  и изнутри, и  снаружи, если труба не покрашена (не обработана антикоррозионным составом) и находится в неблагоприятной, влажной среде.

Другая крайность – коррозионные процессы «прогрызают» стенки трубы насквозь

Другая крайность – коррозионные процессы «прогрызают» стенки трубы насквозь

Помимо всего прочего, коррозионные отложения могут стать питательной средой для колоний железистых бактерий. А эти микроорганизмы не только портят органолептические качества воды, но при определенной концентрации способны еще и вызывать желудочно-кишечные расстройства.

  • Поверхность стенок внутри стальных труб ВГП – очень далека от идеальной гладкости. Ее шероховатость способствует отложению коррозионного или солевого налета. Но даже в чистом виде – в таких трубах значительно выше показатели гидравлического сопротивления, что приходится учитывать при проектировании домашней системы.

Оцинкованные трубы ВГП

От некоторых недостатков можно уйти, применив стальные оцинкованные трубы – они гораздо дольше сопротивляются коррозии. Но это, безусловно, сразу сказывается и на стоимости изделий. Кроме того, оцинкованные трубы нежелательны в системе, откуда берется вода для пищевых надобностей. Цинк – весьма активный металл, и может дать весьма нежелательные реакции с химическим составом воды, поступающей из автономного грунтового источника. Да и вообще — с попаданием цинка в организм следует быть осмотрительным.  Кстати, со временем такие трубы постепенно теряют свои антикоррозионные качества. Может нарушиться цинковое защитное покрытие и при монтаже – от сварки, резки, глубоких царапин и т.п.

Оцинкованные стальные трубы: для домашнего водопровода – нежелательны… А вот для системы отопления будут в самый раз.

Оцинкованные стальные трубы: для домашнего водопровода – нежелательны… А вот для системы отопления будут в самый раз.

Трубы из нержавейки

Теперь взглянем на трубы из нержавеющей стали. Уже по определению с устойчивостью к коррозии, с высокой прочностью, с отменной долговечностью здесь должно быть все в порядке.

Это действительно так. От многих недостатков обычных стальных труб ВГП удалось успешной уйти. И не будет большой ошибкой утверждать, что качественно смонтированный водопровод из таких труб можно считать чуть ли не вечным – останется только время от времени менять конечные сантехнические устройства, выработавшие свой ресурс.

Трубы из нержавейки бывают бесшовными и сварными. Первые считаются более надежными, способными выдерживать экстремальные показатели температуры и давления. Но для системы водопровода и надежности сварных нержавеющих труб – более чем достаточно. И они все же значительно дешевле бесшовных катаных.

Водопровод из нержавеющих труб может служить, наверное, бесконечно долго. Но позволить себе такое «удовольствие» могут не все.

Водопровод из нержавеющих труб может служить, наверное, бесконечно долго. Но позволить себе такое «удовольствие» могут не все.

Но это – «внутреннее ценовое соревнование», так как на общем фоне стоимость любых труб из нержавейки выглядит пугающе высокой. Что, в принципе, и ограничивает их широкое применение – есть гораздо более доступные приемлемые решения.

Кстати, с такими трубами наверняка будет больше проблем во время монтажа системы. Нержавейка поддается сварке – но требуется опытный мастер и соответствующее оборудование с расходниками. Если планируются муфтовые соединения, то следует правильно представлять, что нарезка резьбы на нержавеющую трубу в очень сильной степени отличается от подобной операции на обычной ВГП. И в домашних условиях – вряд ли это осуществимо.

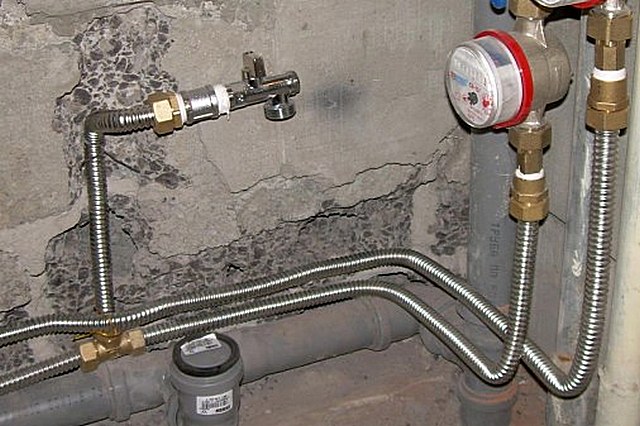

Правда, не столь давно на рынке строительных материалов появились гибкие гофрированные трубы из нержавеющей стали. Они оснащаются очень удобной и чрезвычайно надежной системой соединительных резьбовых фитингов, что делает монтаж системы довольно простым занятием.

Одно из основных достоинств таких труб – возможность придания нужных изгибов, что позволяет свести до минимума количество соединительных стыков.

Одно из основных достоинств таких труб – возможность придания нужных изгибов, что позволяет свести до минимума количество соединительных стыков.

Внешне такие трубы напоминают гибкие подводки (и, кстати, довольно часто используются именно в этой «ипостаси»). Но на деле – они способны выдерживать очень высокие показатели давления и температуры, то есть и для систем отопления, и для водопровода их можно использовать безбоязненно.

При всей кажущейся простоте соединительных узлов гофрированных труб из нержавейки, они отличаются очень высокой надежностью.

При всей кажущейся простоте соединительных узлов гофрированных труб из нержавейки, они отличаются очень высокой надежностью.

Такую трубу можно прибрести бухтой и проложить, скажем, от коллектора на этаже к точке потребления отрезком, без лишних соединений. Гибкость изделий позволяет обходиться на поворотах без отводов, а ведь этих поворотов бывает очень немало. Надёжность таких труб позволяет размещать их в толще стяжки или замуровывать в штрабы, прорезанные в стенах. А соответственно — до минимума сокращать длину участков водопровода, пуская их напрямую или по иному кратчайшему пути, где это возможно.

Такие трубы можно вмуровывать в стены, прятать в стяжке. Да и на открытых участках они смотрятся очень даже симпатично.

Такие трубы можно вмуровывать в стены, прятать в стяжке. Да и на открытых участках они смотрятся очень даже симпатично.

Не стоит бояться кажущегося повышенного гидравлического сопротивления из-за гофрированности стенок. На деле изнутри канал покрыт тонким защитным слоем полимерной пленки, и придающим необходимую герметичность, и делающий стенки абсолютно гладкими, так что на них не задерживаются никакие отложения.

Для разводки внутри дома – чуть ли не идеальный вариант, если, конечно, не обращать внимания на стоимость материала. А обращать внимание чаще всего, увы, приходится, и тяжело вздыхать при этом: «Заманчиво, но не потяну…»

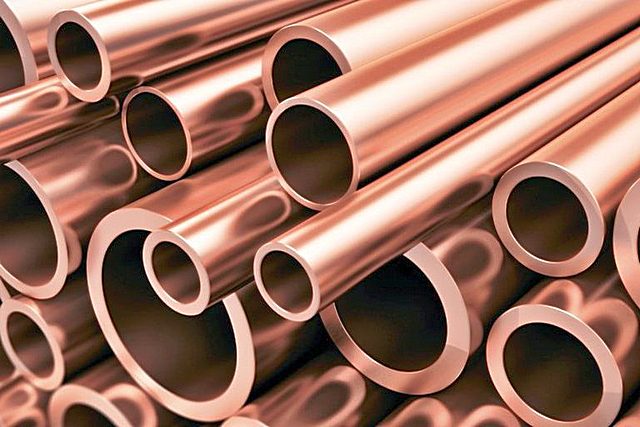

Медные трубы

Трубы из меди тоже можно считать близкими к идеальному материалу для создания водопровода. Если речь идет, безусловно, о его отделах, расположенных в помещениях дома или квартиры. Применять медь на внешних, закрытых грунтом участках – совершенная бессмыслица.

Медные трубы – надёжные и долговечные, в достаточной степени даже красивые. Но тоже не без недостатков.

Медные трубы – надёжные и долговечные, в достаточной степени даже красивые. Но тоже не без недостатков.

В продажу поступают трубы из не отожжённой и отожжённой меди. Первые славятся высочайшей устойчивостью к нагрузкам, и способны выдерживать экстремальные скачки давления.  Правда, за счет низкой пластичности – даже просто изогнуть такую трубу проблематично.

Высокотемпературный нагрев меди с последующим охлаждением в определённом режиме (так называемый отжиг) меняет свойства этого материала. Металл приобретает пластичность, гибкость, и с трубками из отожжённой меди работать значительно проще. Могут возразить – мол, от отжига снижаются прочностные качества трубной продукции. Да, это действительно так. Но 20 атмосфер такая трубка однозначно выдержит, а в домашних условиях и десять бар – довольно редкое явление.

Соединения медных труб могут проводиться по различным технологиям.

  • Неразборные узлы часто монтируют с использованием капиллярной пайки – используются специальный припой, соединительные детали с раструбами (муфты, отводы, тройники, фитинги и т.п.) и миниатюрная газовая горелка. Такие соединения при качественном выполнении отличаются отменной надежностью. Правда, выполнять подобные операции самостоятельно, совершенно не имея опыта – вряд ли получится. Хотя, задачу нельзя назвать сверхъестественно сложной, и научиться можно довольно быстро.
Сборка участка водопровода из медных труб с использованием технологии капиллярной пайки.

Сборка участка водопровода из медных труб с использованием технологии капиллярной пайки.

  • Применяются для монтажа цанговые фитинги для медных труб. И для их установки на отрезки трубы, и для дальнейшей сборки участка мастеру бывает достаточно всего лишь набора гаечных ключей.
Цанговый фитинг для медной трубы.

Цанговый фитинг для медной трубы.

  • Более надежными считаются обжимные пресс-фитинги, которые обеспечивают гарантированную герметичность соединений. Загвоздка лишь в стоимости таких комплектующих, и в том, что для работы потребуется специальный инструмент. Ну и, конечно, навыки правильной работы с ним.
При профессиональной сборке систем водопровода или отопления из медных труб часто используется технология соединения в пресс фитингах с использованием специальных обжимных клещей.

При профессиональной сборке систем водопровода или отопления из медных труб часто используется технология соединения в пресс фитингах с использованием специальных обжимных клещей.

  • Наконец, можно применить и старый известный способ соединений — развальцовка края медной трубы с последующим использованием накидной гайки. Единственное, что такая технология нежелательна на тех участках системы, которые будут прятаться в стяжке или в толще стены. Подобные соединительные узлы должны быть доступны, так как изо всех перечисленных выше они, увы, наименее надежные.
Соединение медных трубок с развальцовкой краев

Соединение медных трубок с развальцовкой краев

Теперь давайте глянем пристальнее на общие достоинства и недостатки медных труб. Их никак нельзя назвать общедоступным материалом (в плане стоимости), то есть выбор должен быть всесторонне осознанным, так как ошибка обойдётся недёшево.

К преимуществам медных труб можно отнести следующее:

  • Качественная медь сочетает высокую прочность с пластичностью. Это позволяет изготавливать трубы с тонкими стенками, способными выдержать все предполагаемые барические нагрузки. Материал получается легкий и удобный для монтажа.
  • Такие трубы не боятся ни повышенных (более 100 градусов), ни отрицательных температур. Опять же благодаря пластичности, даже при замерзании воды трубу не порвет.
  • Вместе с тем – коэффициент линейного термического расширения меди – невелик, и с этим проблем быть не должно.
  • Медь – довольно активный химический элемент, но очень быстро покрывается слоем окислов, которые обеспечивают дальнейшую инертность трубы к водной среде. То есть коррозии можно практически не бояться — тех химических соединений, которые могли бы «пробить» защитный слой окислов, в водопроводной воде не содержится априори. А сами окислы никакого негативного влияния на качество питьевой воды не оказывают.
  • Медные трубы, благодаря специфическим свойствам этого металла, легко резать, зачищать, изгибать в известных пределах. Медь отлично поддается облуживанию и пайке.
  • Гладкие внутренние поверхности стенок труб сводят к минимуму потери напора на гидравлическое сопротивление.
  • Медный водопровод, если он смонтирован качественно, способен стать даже украшением помещения – его нет особой нужды маскировать.
Медные трубы в данном интерьере ванной дополнительно к основной своей задаче превратились в своеобразный декоративный элемент.

Медные трубы в данном интерьере ванной дополнительно к основной своей задаче превратились в своеобразный декоративный элемент.

Теперь посмотрим на недостатки этого материала:

  • Многих сразу, сходу отпугивает цена, то есть она становится решающим аргументом в пользу выбора других труб. Что поделаешь – хорошее дешевым бывает редко.
  • Самостоятельный монтаж, без наличия соответствующих навыков, качественно выполнить — сложно. А проводить «тренировки» в целях наработки опыта с медными трубами и фитингами – очень дорогое «удовольствие».
  • Медь не любит контакта с некоторыми иными металлами, в том числе с алюминием и сталью. Это накладывает некоторые особенности на проектирование и монтаж систем (в большей мере касается, правда, отопления). В идеале с другими материалами медные трубы должны соединяться только через фитинги или муфты, изготовленные из медных сплавов (бронза, латунь).
Нежелательны прямые контакты меди с алюминием и черной сталью – это потенциальные очаги активизации коррозии.

Нежелательны прямые контакты меди с алюминием и черной сталью – это потенциальные очаги активизации коррозии.

Отмечают в перечне недостатков еще и то, что медную трубу легче механически повредить снаружи, нежели стальную. Может быть, это и так, но вряд ли это можно всерьез воспринимать как «минус». Чтобы повредить медную трубу, нужно очень «плотно приложиться», и в здравом рассудке допустить такое воздействие – вряд ли возможно. С таким подходом впору и все полимерные трубы заранее «забраковать»…

Кстати, к полимерным трубам мы как раз сейчас и переходим.

Трубы на полимерной основе

Времена, когда трубы производились исключительно из металла – давно прошли. Современная полимерная продукция вполне может справиться с задачей, а по многим критериям такие трубы даже превосходят своих металлических «собратьев».

Трубы ПНД

Под этой «таинственной аббревиатурой» скрываются трубы из полиэтилена низкого давления. И, надо сказать, для наружных участков водопровода, до домашней насосной станции или коллектора – трудно придумать что-нибудь более практичное.

Их производство основано на требованиях ГОСТ 18599-2001 «Трубы напорные из полиэтилена». Слово «напорные» в наименовании говорит уже само за себя.

Напорные трубы ПНД – оптимальное решение для внешних участков водопровода.

Напорные трубы ПНД – оптимальное решение для внешних участков водопровода.

Производство ведется по технологии непрерывной экструзии при температуре расплава сырья в 120-150 градусов, давлении до 2 МПа (порядка 20 атмосфер). Готовым изделиям такая технология придает высокую плотность и прочность.

Для водопровода используются трубы только черного цвета (по ГОСТ, безусловно). Мало того, на них должны быть соответствующие цветовые обозначения.

Цветовая маркировка напорных труб из ПНД

Цветовая маркировка напорных труб из ПНД

а – три синих продольных полосы, равномерно распределённые по внешней стенке трубы, говорят о том, что она подходит для монтажа водопровода с питьевой водой.

б – аналогичные полосы желтого цвета дают понять, что труба предназначена для прокладки газовых магистралей.

в – черные трубы без полос предназначении для монтажа технических напорных трубопроводов.

Понятно, что для домашних условий необходимо выбирать трубу с синими полосами. Кстати, если продавец вас убеждает, что предлагаемая им продукция без цветовой маркировки или с иными цветами – это просто другая разновидность, верить ему не стоит. Нарушение правил маркировки – это прямое несоответствие ГОСТ, и какие еще «сюрпризы» может таить подобная продукция – сложно сказать…

Безусловно, трубы, допускающие контакт с питьевой водой, стоят дороже других. Но экономия на вопросах, касающихся здоровья людей, выглядит совершенно неуместной.

Трубы различаются по плотности материала — подразделяются на марки полиэтилена ПЭ-63, ПЭ-80, ПЭ-100. В бытовых условиях обычно используют ПЭ-80 для труб небольшого диаметра, и ПЭ-100, если требуется диаметр, например, свыше 50 – 60 мм. Но это – общая рекомендация, не являющаяся обязательной. А вот от ПЭ-63 отказываемся по-любому.

Следующий важный параметр труб ПНД – это соотношение диаметра и толщины стенок. Обозначается аббревиатурой SDR, ми может принимать значения от SDR 7,4 до SDR 41. Чем меньше этот показатель, тем толще стенка трубы. Соответственно, возрастает ее прочность, изменяются показатели гибкости – трубу можно изогнуть без риска залома на меньший радиус поворота.

На бытовом уровне чаще всего находят применение трубы SDR 9; SDR 11; SDR 13,6; SDR17; SDR 21; SDR 26;

Маркировка соответствующих ГОСТ ПНД-труб в обязательном порядке должна располагаться на внешней стенке и может выглядеть следующим образом:

Пример маркировки водопроводной ПНД трубы, соответствующей ГОСТ

Пример маркировки водопроводной ПНД трубы, соответствующей ГОСТ

1 – наименование компании-производителя труб.

2 – марка полиэтилена низкого давления. В рассматриваемом примере – ПЭ100.

3 – соотношение диаметра и толщины стенок, SDR 13,6.

4 – в данной маркировке указано и PN – номинальное давление. PN20 говорит о том, что номиналом для этой трубы является 20 бар (атмосфер).

5 – диаметр трубы и толщина ее стенок в миллиметрах.

6 – помимо цветовых полос указывается и текстом предназначение трубы: в данном случае — для питьевой воды.

7 – Указывается ГОСТ, которому должно соответствовать изделие.

8 – вспомогательные данные, например, номер партии, дата и время выпуска. Так как трубы часто поставляются в бухтах, могут наноситься отметки с указанием длины.

Показатели номинального давления указываются в маркировке не всегда. Как быть тогда, как узнать, на какую барическую нагрузку рассчитана приобретаемая труба? Понятно, что этот показатель зависит и от диаметра, и от марки полиэтилена, и от соотношения SDR.

На помощь приходит вот такая, например, таблица. В ней сделана выборка до Ду110 – вряд ли на домашнем водопроводе будет использоваться труба с еще большим диаметром.

Обратите внимание – трубы с равным SDR, но из разных марок ПЭ (80 или 100) дают и разные показатели PN.

Одновременно в таблице указывается толщина стенок трубы (ТС) в миллиметрах и удельная масса (УМ) в килограммах, то есть сколько весит один погонный метр.

Диаметр
ПНД
трубы,
мм
SDR 26SDR 21SDR 17SDR 13,6SDR 11SDR 9
ПЭ 80 PN 5ПЭ 80 PN 6,3ПЭ 80 PN 8ПЭ 80 PN 10ПЭ 80 PN 12,5ПЭ 80 PN 16
ПЭ 100 PN 6,3ПЭ 100 PN 8ПЭ 100 PN 10ПЭ 100 PN 12,5ПЭ 100 PN 16ПЭ 100 PN 20
ТС, ммУМ, кгТС, ммУМ, кгТС, ммУМ, кгТС, ммУМ, кгТС, ммУМ, кгТС, ммУМ, кг
ДУ 16----------2,00,09
ДУ 20--------2,00,1162,30,132
ДУ 25------2,00,1482,30,1692,80,198
ДУ 32----2,00,1932,40,2293,00,2773,60,325
ДУ 40--2,00,2442,40,2923,00,3533,70,4274,50,507
ДУ 502,00,3082,40,3693,00,4493,70,5454,60,6635,60,786
ДУ 632,50,4883,00,5733,80,7154,70,8695,81,057,11,25
ДУ 752,90,6683,60,8214,51,015,61,236,81,468,41,76
ДУ 903,50,9694,31,185,41,456,71,768,22,1210,12,54
ДУ 1104,21,425,31,776,62,168,12,6110,03,1412,33,78

Толщина стенок, то есть и SDR, влияет и на гибкость трубы. Так как трубы поставляются в бухтах большой длины, появляется возможность прокладки даже сложный по конфигурации подземных участков единым отрезком, без использования каких-либо соединений.  То есть монтируемой трубе приходится придавать определённой изгиб. Она поддается этому, но, конечно, до определенных пределов, иначе ее просто можно заломить.

Возможность прокладки криволинейных участков водопровода без дополнительных стыков – одно из важнейших преимуществ ПНД-труб. Но при изгибе все же должны соблюдаться определенные рамки.

Возможность прокладки криволинейных участков водопровода без дополнительных стыков – одно из важнейших преимуществ ПНД-труб. Но при изгибе все же должны соблюдаться определенные рамки.

Можно при планировании прокладки трассы ориентироваться на вот такую таблицу:

Стандартное соотношение SDRТемпература, при которой проводятся монтажные работы, и допустимые радиусы изгиба от диаметра трубы DN
0 ℃10 ℃20℃
SDR 41125 DN85 DN50 DN
SDR 33125 DN85 DN50 DN
SDR 2675 DN50 DN30 DN
SDR 2175 DN50 DN30 DN
SDR 17.650 DN35 DN20 DN
SDR 1750 DN35 DN20 DN
SDR 13.650 DN35 DN20 DN
SDR 1150 DN35 DN20 DN
SDR 950 DN35 DN20 DN

Соединение ПНД-труб производится по-разному.

  • Когда монтируются крупные водопроводные магистрали, наиболее приемлемой технологией становится диффузная сварка этих труб. Для этого применяется специальное оборудование, позволяющее производить сварку встык.
Сварка водопроводных труб ПНД встык в специальном аппарате. Стадия сжатия прогретых концов с образованием сварочного шва.

Сварка водопроводных труб ПНД встык в специальном аппарате. Стадия сжатия прогретых концов с образованием сварочного шва.

В таких станках два стыкуемых конца соседних труб сначала одновременно торцуются. Затем торцеватель заменяется на нагревательный элемент, который доводит зачищенные торцы до состояния оплавления. После этого нагреватель убирается, и специальное механическое устройство обеспечивает строго соосное сближение и сжатие труб оплавленными торцами, за счет чего и образуется равномерный и очень надежный сварной шов.

Метод отличный, но в частной практике применяется нечасто, так как требует и специального оборудования, и обученного оператора.

  • Еще один промышленный способ монтажа ПНД-труб – это использование специальных электросварочных муфт. Внутри такого изделия, в толще пластика, размещен нагревательный элемент (спираль). Два его контакта выведены наружу.
Сварка ПНД-труб с помощью специальных электромуфт.

Сварка ПНД-труб с помощью специальных электромуфт.

Технология, безусловно, имеет свои тонкости, но в общих чертах процесс создания неразъемного соединения выглядит так:

— Подготовленные концы двух труб заводятся с обеих сторон в муфту на установленную глубину.

— К выведенным на поверхность муфты контактам подключаются провода специального трансформатора-выпрямителя.

— После запуска силового прибора через нагревательную спираль пропускается ток нужной силы и напряжения, так, чтобы вызвать плавление и взаимную диффузию контактирующего материала муфты и труб.

Такие соединительные детали могут выпускаться не только в виде муфт, но и в качестве отводов, тройников и т.п.

Такие соединительные детали могут выпускаться не только в виде муфт, но и в качестве отводов, тройников и т.п.

Современное сварочное оборудование такого типа часто полностью автоматизировано. То есть достаточно сканером считать штрих-код, имеющийся на муфте – и автоматика самостоятельно выберет и параметры тока, и время выполнения операции, даст сигнал о ее успешном завершении.

Технология очень надежная и производительная. Но, опять же – недешевая из-за дорогих «расходников» и необходимости привлечения специалиста со специфическим оборудованием.

  • В частном строительстве чаще применяют создание разъемных соединений с помощью специальных компрессионных фитингов. Вот для такого монтажа, по сути, вообще не требуется никакого специального инструмента и оборудования.
При прокладке водопроводов в частных домах обычно хозяева применяют разборные соединения с компрессионными фитингами. Что, признаемся, не вполне правильно…

При прокладке водопроводов в частных домах обычно хозяева применяют разборные соединения с компрессионными фитингами. Что, признаемся, не вполне правильно…

В том же магазине, где приобретается труба, наверняка должен быть и выбор комплектующих. Опять же, это будут и соединительные муфты, и переходники (например, на дюймовую трубную резьбу), и отводы, и тройники. То есть заранее должна быть составлена схема прокладки со всеми ее ответвлениями и другими нюансами монтажа, требующими подобных деталей.

Несмотря на разнообразие форм, устройство самого компрессионного фитинга, по сути, не меняется. Важно то, что для его монтажа не требуется какого-то сложного инструмента – необходимо лишь ровно отрезать трубу, зачистить торец и снять фаску. Все это легко делается «болгаркой» или даже ручным инструментом – ножовкой, напильником, наждачной бумагой.

Последовательность установки и затяжки компрессионного фитинга ПНД-трубы

Последовательность установки и затяжки компрессионного фитинга ПНД-трубы

Правда, нужно сделать важное замечание. Такие соединения все же не рекомендуется размещать без возможности их ревизии и подтяжки. То есть закапывать в грунт подобные узлы – нежелательно. Много пишут, правда, что, мол, ничего, закопали, закрутили с герметиком и служит уже 10 лет, и т.д.

Но вероятности подтекания при этом все же остается.

Поэтому и стараются  по возможности прокладывать такие ПНД трубы одним отрезком непосредственно от источника до домашней «водопроводной станции». Или, по крайней мере, так, чтобы разборные соединительные узлы приходились на ревизионные колодцы или другие места, где имеется возможность время от времени проводить проверки.

Можно пригласить специалиста, если все обстоит так, что без нескольких подземных соединений решить вопрос невозможно. И, кстати, некоторые узлы небольшого диаметра можно сварить и по технологии монтажа полипропиленовых труб, с использованием соответствующего сварочного приспособления (оно не дорогое, да и взять его в аренду на день-другой труда не составит).

В некоторых создать надежное спаянное соединение ПНД труб небольшого диаметра можно и с помощью аппарата для сварки полипропиленовых изделий.

В некоторых создать надежное спаянное соединение ПНД труб небольшого диаметра можно и с помощью аппарата для сварки полипропиленовых изделий.

Для таких случаев производители могут предлагать соответствующие соединительные детали – муфты, отводы, тройники и т.д. температура на паяльнике выставляется несколько ниже (200 ÷ 220 ℃), чем для ППР, а взаимная фиксация деталей после соединения выдерживается, наоборот, побольше, около минуты.

Вот такие соединения после проверки можно вполне закапывать в траншее или прятать в стене.

Но лучше, повторимся, постараться проложить наружный участок водопровода одной цельной трубой – сразу убирается масса проблем.

Подытожим кратко достоинства и недостатки подобных ПНД-труб для водопровода.

К их преимуществам можно отнести следующее:

  • Экологическая безвредность материала – он не портит качества питьевой воды и не приносит вреда окружающей среде.
  • Трубы – достаточно легкие, как видно из приведенной выше таблицы. Это облегчает и их транспортировку, и проведение монтажа.
  • Ни о какой коррозии и речи не идет.
  • Стенки труб гладкие, то есть гидравлическое сопротивление с потерей напора – невысокое, отложения на поверхностях не наслаиваются.
  • Форма выпуска (многометровые бухты) и гибкость труб позволяют в ряде случаев укладывать внешние участки водопровода одним отрезком, без дополнительных соединений.
  • Многообразие способов соединения, в том числе – и доступных даже неопытным мастерам (научиться можно буквально за считаные часы).
  • Трубы допускают демонтаж с последующим использованием. Пришедшие в непригодность легко утилизируются и перерабатываются.
  • Гибкость труб позволяет им выдерживать некоторую нестабильность, подвижки грунта, и даже землетрясения.
  • Определенная эластичность стенок – это отменная защита от гидроударов и даже от повреждения треб при замерзании воды в них (морозоустойчивость самого материала оценивается в -70 ℃). Хотя до замерзания воды в магистрали, конечно, лучше никогда не доводить.
  • Стоимость материала выглядит вполне доступной, тем более, с учетом особенностей монтажа водопровода, который часто вполне можно провести собственными силами.

Недостатками можно считать следующее:

  • У труб ПНД довольно низкая верхняя граница температурного режима эксплуатации. Рекомендованный «номинал» — до +40 ℃, допускается кратковременный нагрев до + 65 ÷ 70 ℃, а дальше начинается термическая деформация. То есть они могут использоваться исключительно для холодной воды.
  • Не любят такие трубы и прямых солнечных лучей – ультрафиолетовая составляющая действует на пластик деструктивно.

Оба этих обстоятельства требуют закрытия труб даже при прокладке временного летнего водопровода в дачных условиях или на огороде.

В остальном же сложно найти иные значимые недостатки, в плане организации именно внешней части домашнего водопровода. Нет, конечно, ПНД трубы вполне могут использоваться и для внутренней прокладки. Но просто по ряду причин (экономии – в том числе) в самом доме бывает выгоднее и удобнее применить другой материал, например, трубы из полипропилена.

Хорошо виден компрессионный фитинг на входе через стену: с ПНД-трубы осуществлен переход на полипропилен.

Хорошо виден компрессионный фитинг на входе через стену: с ПНД-трубы осуществлен переход на полипропилен.

Так обычно и поступают. От источника воды (скважины, колодца или городского коллектора) к дому прокладывается ПНД-труба нужного диаметра. Желательно, как уже не раз отмечалось – одним фрагментом, то есть без стыков. Ну а затем, в помещении, где организована насосная станция или установлен гидроаккумулятор и коллектор, осуществляется переход на более приемлемые для домашней прокладки трубы. Чаще всего – это полипропилен, хотя многие мастера отдают предпочтение металлопластику, а в некоторых случаях – даже трубам из сшитого полиэтилена.

Видео: Технология соединения водопроводных ПНД-труб компрессионными фитингами

Другие типы труб – полипропилен (PP), сшитый полиэтилен (РЕХ), металлопласт

Про трубы из полиэтилена низкого давления (ПНД) было рассказано с подробностями. Это неудивительно – материал можно считать уникальным для внешних участков водопровода.

Для внутренней разводки применяют обычно другие трубы. Там – своя специфика, тем более,что многие из таких труб подходят не только для холодного и горячего водоснабжения, но и для систем отопления.

Подробностей в данной публикации не будет. Дело в том, что каждый из перечисленных в заголовке этого подраздела типов заслуживает отдельного рассмотрения. И такой материал на страницах нашего портала уже имеется. Так что повторяться особого смысла нет – проще предложить развёрнутые обзоры, к которым ведут ссылки.

Сначала – о лидере в плане доступности и популярности, полипропилене:

Полипропиленовые трубы – отличное решение для домашней разводки водопровода

По стоимости этот материал, наверное, самый доступный. Определенная сложность лишь в том, что трубы монтируются исключительно по технологии диффузной сварки, то есть ее придется освоить. Но это – не столь сложно, и опыт приходит быстро. О характеристиках полипропиленовых труб и их монтаже подробно рассказывается в отдельной публикации портала.

Следующая категория труб – с несколько интригующим для тех, кто пока не в курсе, названием «сшитый полиэтилен».

Чем отличаются трубы из сшитого полиэтилена?

Специальные технологии обработки обычного полиэтилена придают ему особые качества. Суть обработки – в создании дополнительных межмолекулярных связей, так называемой «сшивке». Какие качества приобретаются трубами из сшитого полиэтилена и где этот материал может использоваться – в специальной статье нашего портала.

Надо сказать, что трубы из сшитого полиэтилена (РЕХ) в чистом виде для водопроводных разводок используются не столь часто – они больше подойдут для контуров «теплых полов». Но зато именно РЕХ является одним из материалов, идущим для изготовления так называемых металлопластиковых труб. А вот их для водопровода используют весьма широко.

Материал с уникальными качествами – металлопластиковые трубы

Такие трубы сочетают в себе и высокие прочностные показатели, и отменную гибкость с сохранением приданной формы. Правда, не все изделия одинаковы даже при полном внешнем сходстве. Разобраться с нюансами выбора и монтажа металлопластиковых труб для водопровода поможет еще одна публикация портала.

С типами труб, надо полагать, ясность достигнута.
Но остался невыясненным вопрос – на каком диаметре остановиться?

Как подобрать диаметр водопроводных труб

Исходят из того, что диаметр водопроводной трубы должен обеспечивать требуемый расход воды на любой из точек потребления. То есть при нормальной скорости потока воды сантехнические приборы или подключенная к водопроводу бытовая техника должны работать штатно, с должным напором, а не «задыхаться» тоненькими струйками.

Скорость потока воды во внутренних сетях согласно требованиям СНИП 2.04.01-85 «Внутренний водопровод и канализация зданий» не должна превышать 3 м/с. Но для труб малого диаметра (а именно такие и находят применение в частных домах и квартирах) оптимальной скоростью может считаться от 0.6 до 1.0 м/с. В противном случае резко возрастают гидравлические сопротивления, ведущие к потерям напора, а сам водопровод может начать нервировать своих хозяев шумностью – «запоёт».

Для сантехнических приборов и бытового оборудования имеются примерные нормы расхода воды. Зная их, и учитывая вероятность одновременного включения приборов, можно подсчитать расход воды на дом в целом или на какую-то отдельную «ветку» водопровода, к которой подключено несколько точек потребления. Это несложно, если воспользоваться калькулятором, имеющимся на нашем портале.

Как подсчитать расход воды в водопроводе?

Сопутствующей вопрос – как подсчитать, какой производительности должно быть насосное оборудование, обеспечивающее работу домашней водопроводной системы? Обе задачи легко решаются применением калькулятора расчета производительности насосной станции.

Имея в распоряжении значение требуемого расхода, зная оптимальную скорость потока, несложно применить формулу для определения необходимого диаметра условного прохода трубы.

 D = √ (4 × Q / (π × V)) ≈ 1,129 × √ (Q / V)

D — внутренний диаметр трубы, м;

Q — необходимый расход воды, м³/с;

π — всем известная константа, равная 3.14……..;

V — оптимальная скорость потока воды в трубе, м/с.

Быстро подсчитать диаметр по этой формуле позволит онлайн-калькулятор. Необходимо лишь указать ожидаемый расход (литров в секунду) и оптимальную скорость потока (не более 3 м/с, оптимально – около 1 м/с)

Калькулятор расчёта необходимого диаметра водопроводной трубы

Перейти к расчётам


Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ МИНИМАЛЬНЫЙ ВНУТРЕННИЙ ДИАМЕТР ТРУБЫ»
Требуемый расход воды, литров в секунду
Оптимальная скорость потока в трубе, метров в секунду

Если провести самостоятельные расчеты, то будет видно, что для большинства точек потребления при скорости потока около 1 м/с достаточно диаметра условного прохода в 12÷15 мм, то есть стандартной полудюймовой трубы. Для группы из двух-трех обычных сантехнических приборов или для некоторых устройств, предполагающих повышенный расход, хватает 20 мм (¾»). Дюймовая труба часто может «обслужить» целый небольшой дом.

Всё? Нет, конечно!

Еще не приняты в расчет возможные потери напора, возникающие от линейного гидравлического сопротивления труб и локальных сопротивлений на поворотах, в отводах, кранах, тройниках и т.п. А они могут быть весьма немалыми. И не исключена ситуация, когда в конечной точке из-за непредусмотренных потерь вода будет «еле сочиться».

Расчет гидравлических потерь напора – довольно сложная задача, предполагающая использование нескольких громоздких физических формул и справочных таблиц. Но можно, без особой потери точности, воспользоваться и упрощенным алгоритмом, который реализован в предлагаемом ниже калькуляторе.

Как проводится оценка?

Допустим, нам известно давление (напор), создаваемое насосной станцией, поддерживаемое в гидроаккумуляторе или просто – подаваемое на коллекторе той или иной точке. Иными словами – это напор в отправной точке, откуда мы поведем трубу до прибора потребления.

Необходимо определить – какое же давление в итоге будет на конечной точке потребления (для которой проводится расчет трубы), не станет ли оно меньше допустимого, то есть необходимого для корректной работы сантехнического устройства (бытового прибора, подключенного к водопроводу).

В калькуляторе предстоит указать:

  • Разницу высот между начальной и конечной точками рассчитываемого участка – это уже безусловная потеря напора.
  • Длину трубных участков — причем, отдельно по диаметрам и по материалу (пластик или металл). Участки с диаметром условного прохода более одного дюйма можно в расчет не принимать – из-за явной незначительности гидравлического сопротивления в них.
  • Вид и количество сантехнической арматуры на рассчитываемом участке – немалая доля в общих потерях напора приходится именно на эти узлы локальных сопротивлений.

Результат покажет, какое давление воды будет ожидаться в конечной точке. Если оно недостаточное – придется что-то менять. Или увеличивать диаметр труб, или «оптимизировать трассу», уменьшая на ней количество локальных сопротивлений.

Задача — прийти к нужному результату, то есть к диаметру, обеспечивающему требуемый расход, и в то же время – не создающему чрезмерных потерь напора. Практика показывает, что все это решается.

Калькулятор для оценки потерь напора воды

Перейти к расчётам


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ УРОВЕНЬ НАПОРА ВОДЫ НА КОНЕЧНОЙ ТОЧКЕ»
Давление в «стартовой» точке рассчитываемого участка (насосная станция, гидроаккумулятор, коллектор), атмосфер
Разница высот начальной и конечной точек рассчитываемого участка, метров
СУММАРНАЯ ДЛИНА ТРУБ РАССЧИТЫВАЕМОГО УЧАСТКА (вертикальных и горизонтальных его отрезков), раздельно по диаметрам, метров,

Трубы Dy более 1 дюйма в расчет не берутся, как дающие очень незначительное гидравлическое сопротивление
ТРУБЫ ДИАМЕТРОМ Ø 1"
ТРУБЫ ДИАМЕТРОМ ¾"
ТРУБЫ ДИАМЕТРОМ ½"
ЛОКАЛЬНЫЕ ПОТЕРИ НАПОРА НА САНТЕХНИЧЕСКОЙ АРМАТУРЕ
Указывать количество. По умолчанию - отсутствие
Обратный клапан
Кран шаровой, полностью открытый
Кран-вентиль тарельчатый, полностью открытый
Колено 90 градусов
Отвод 90 градусов (радиус поворота не менее диаметра трубы)
Отвод 90 градусов (радиус поворота не менее двух диаметров трубы)
Тройник - прямой проход
Тройник - боковой проход
Переходник на меньший диаметр (1 шаг)

Ведущий Строительный Сайт России - StroyDay
Рекомендуемые статьи по теме

Похожие материалы


Задайте вопрос здесь или на нашем форуме
