Калькулятор расчета объема расширительного бака для системы отопления

Система отопления закрытого типа имеет немало преимуществ. Она намного компактнее, так как не требует соблюдения правила установки расширительного бака в высшей точке, легче поддаётся регулировкам, работает экономичнее, а теплоноситель не испаряется и не контактирует с воздухом, то есть не насыщается кислородом, что очень важно для долговечности металлических элементов котла и радиаторов.

Калькулятор расчета объема расширительного бака для системы отопления

Калькулятор расчета объема расширительного бака для системы отопления

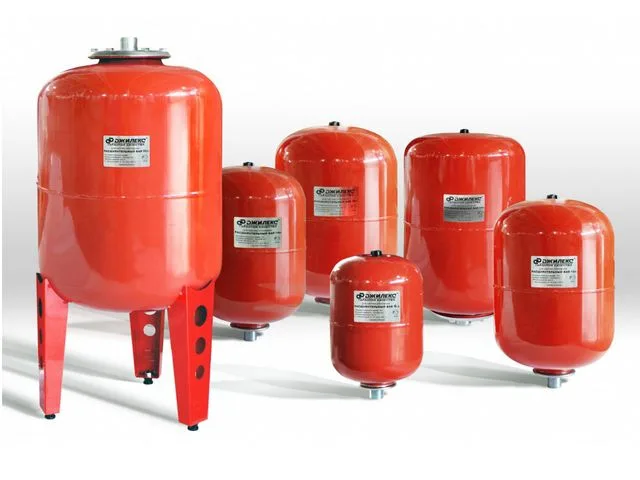

Компенсация температурного расширения воды происходит за счет установки мембранного расширительного бака, который может быть смонтирован, например, на «обратке» в непосредственной близости от котла. Необходимо лишь правильно определиться с параметрами этого важного элемента системы. В этом нам поможет калькулятор расчета объема расширительного бака для системы отопления.

Необходимые разъяснения по выполнению вычислений – ниже самого калькулятора.

Калькулятор расчета объема расширительного бака для системы отопления


Укажите запрашиваемые значения и нажмите "Рассчитать минимальный объем расширительного бака"
Паспортная мощность котла отопления, кВт
Какой теплоноситель используется?
Максимальное давление в системе отопления (порог срабатывания предохранительного клапана), Бар
Минимальное давление (уровень закачки воздушной камеры расширительного бака), Бар

Пояснения по проведению вычислений объема бака

Понятно, что при монтаже системы отопления, особенно в условиях дефицита места, хочется по максимуму сэкономить свободное пространство. Тем не менее, объем расширительного бака не может быть меньше расчетного значения.

В основу расчета положена следующая формула:

Vb = Vt × Kt / F

Vb — рассчитываемый объем расширительного бака.

Vt — объем теплоносителя в системе.

Как быть с ним?

  • Практический способ – засечь по водомеру во время пробного заполнения системы.
  • Самый точный способ – просуммировать внутренние объемы всех элементов системы – котла, труб, радиаторов и т.п.
  • Простейший «теоретический» метод — не боясь совершить серьезную ошибку, можно принять соотношение 15 литров теплоносителя на каждый киловатт мощности котла отопления. Именно эта зависимость и заложена в калькулятор расчета.

Kt — коэффициент, принимающий во внимание тепловое расширение применимого теплоносителя. Этот показатель зависит от содержания в теплоносителе антифризных  добавок, и изменяется и с процентным соотношением этих добавок, и с ростом температуры,  причем — нелинейно. Существуют специальные таблицы, но в нашем случае эти данные уже внесены в калькулятор – из расчёта среднего нагрева теплоносителя до +70÷80 ºС (это наиболее оптимальный режим работы автономной системы отопления).

Если в системе применяется вода, то это необходимо отметить в соответствующем поле калькулятора.

2016-08-05_185910Что может использоваться в качестве теплоносителя?

Для частных домов, которые могут оставляться хозяевами в зимнее время на длительное время с выключенным отоплением, целесообразнее применять незамерзающие жидкости – антифризы. О разнообразии теплоносителей для систем отопления, об их свойствах, достоинствах и недостатках – в специальной публикации нашего портала.

F — так называемый коэффициент эффективности мембранного расширительного бака. Он выражается следующей зависимостью:

F = (Pmax – Pb) / (Pmax + 1)

F — вычисляемый коэффициент эффективности бака.

Pmax — максимальное давление в системе, которое соответствует порогу срабатывания аварийного клапана в «группе безопасности». ЭтоТ параметр обязательно указывается в паспортных данных котельного оборудования.

Pb — давление подкачки воздушной камеры расширительного бачка. Изделие может поступать уже предварительно накачанное – тогда этот параметр будет указан в паспорте. Впрочем, эту величину можно и изменять – воздушная камера поДкачивается, например, автомобильным насосом, или, наоборот, из нее стравливается избыточный воздух – для этого на баке имеется специальный ниппель. Как правило, в автономных системах отопления рекомендуют закачивать воздушную камеру до уровня одной – полутора атмосфер.

2016-08-05_185553Какие еще элементы обязательны в системе отопления закрытого типа?

Чтобы правильно спланировать и смонтировать отопление в доме или квартире, необходимо знать его устройство и взаимосвязь всех основных приборов и элементов. Подробно о системе отопления закрытого типа рассказывает специальная публикация нашего портала.
