Иногда, во время выкручивания болта, можно ненароком сорвать резьбу или и вовсе полностью его сломать. Положение кажется безвыходным. Конечно, легко решить такую проблему не выйдет, но способы ее решения все же есть.
Эта неприятность может случиться в таких случаях:
- болт оказался бракованным, в нем была трещина;
- болт был слишком сильно затянут;
- резьбовое соединение «закислилось»;
- во время выкручивания к ключу прикладывали слишком большое усилие.

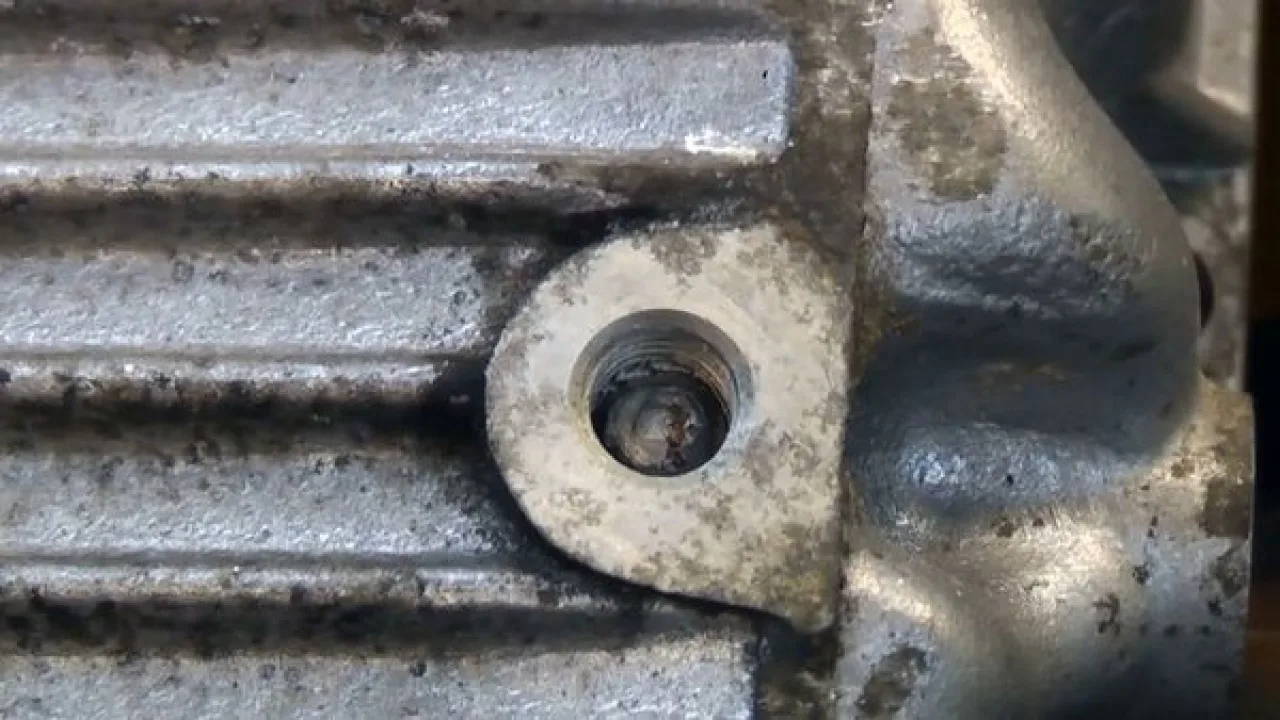

Особенно тяжело, если узел, где застрял обломок болта, важен, а заменить его никак не получится. Еще хуже, если сломанный болт остался в детали, которая изготовлена или из алюминия, или из магниевого сплава. Такие металлы в разы мягче, чем сам болт, так что прикладывать большие усилия во время извлечения обломка нельзя – можно повредить деталь так, что новый болт использовать уже не получится.
Что нужно сделать в первую очередь
Прежде чем переходить к основным действиям, можно провести предварительные «операции» — это позволит увеличить шансы на успешное извлечение обломка, а, возможно, поможет избавиться от него сразу же.
В первую очередь можно попробовать постучать по обломку, если это возможно, с помощью молотка. Не нужно бить сильно. Такие действия ослабят посадку болта, извлекать его будет проще.

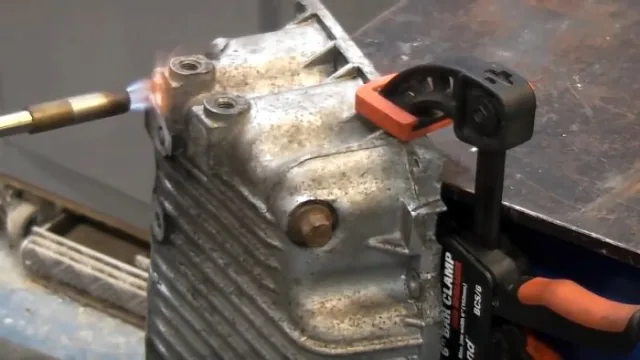

Также можно попробовать хорошо прогреть деталь в том месте, где остался обломок. Для этого используют газовую горелку. Это позволит снять внутреннее напряжение. Помните: использовать горелку важно аккуратно в случае, если деталь выполнена из алюминия – она может просто его расплавить.
Не будет лишним залить в отверстие немного жидкости типа W-40. Если ее нет, можно использовать средство для удаления загрязнений и ржавчины. Подобные смазывающие жидкости помогут облегчить «выход» обломка болта.
Если в процессе подготовительных мероприятий обломок еще не вышел, пора переходить к более радикальному методу. Рассмотрим его более подробно ниже.
Как вытащить сломанный болт: пошаговая инструкция

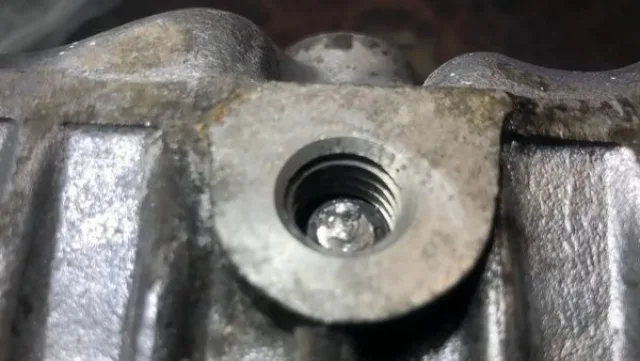

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

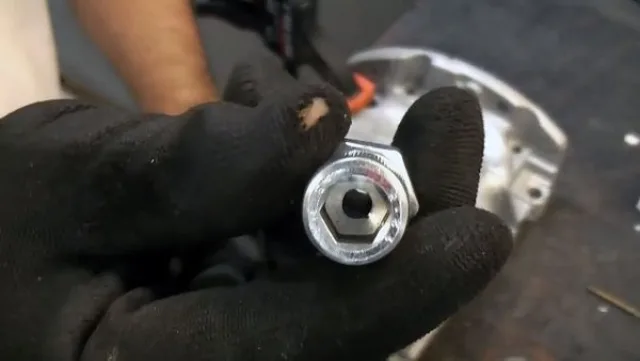

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

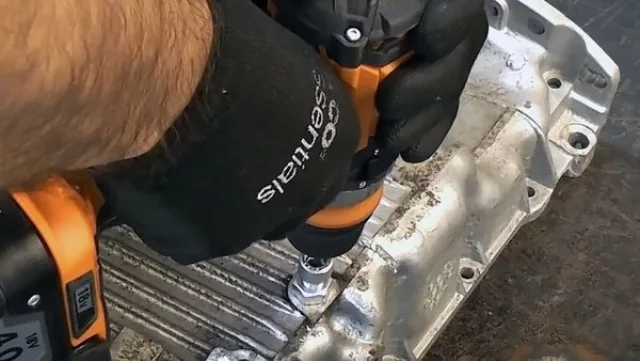

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.
Важно! Сверлить лучше точно по центру – так извлекать обломок будет проще.
Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

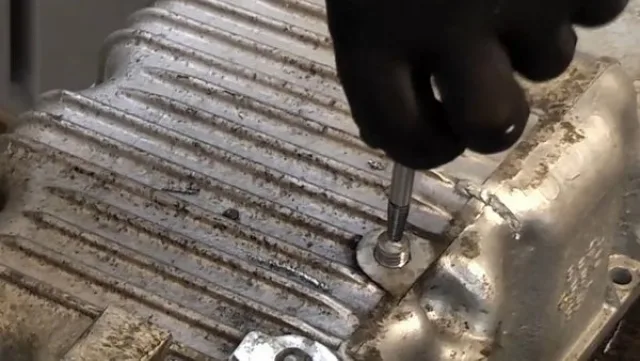

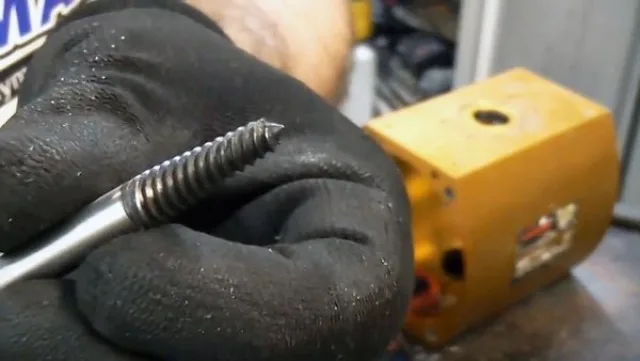

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

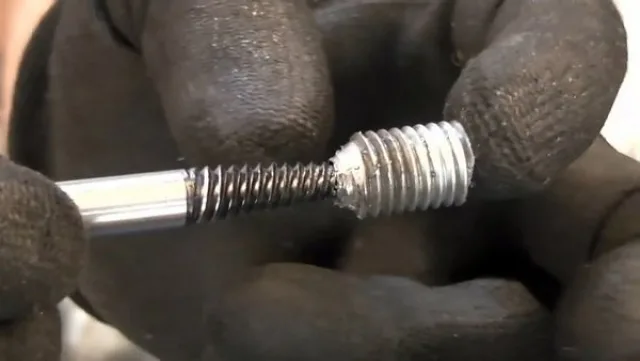

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.
В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути.
Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.
Артем Масальский
Евгений Афанасьев
Найти мастера
Виктор
Следовало бы подчеркнуть, что для выкручивания обломка с правой резьбой, следует использовать экстрактор с левой резьбой. Иначе затея бессмысленна.Кстати, на видео экстрактор с левой резьбой.Бывает, если сверлишь отверстие «левым» сверлом, на левых оборотах,обломок выкручивается, не дожидаясь экстрактора.
Аркадий
Виктор абсолютно прав
Ясав
В работе с машинами не рабочий подход. Столько экстракторов сломали на заломах коллекоров. Средство 99% сварочный полуавтомат. Всегда справлялся. Если залом чуть в теле, рассверливаешь большим сверлом до залома, ставишь шайбу большего диаметра, чем залом, привариваешь, к шайбе привариваешь гайку и внутри этой гайки делаешь ягодку малину(прогреваешь залом до красна) как остынет, постучал через что-то молотком и выкручиваешь.
Александр
Ваш способ самый действенный и надёжный. Поддерживаю на 100 процентов.
KONSTANTIN
Не всегда экстрактор помогает, из личного опыта, сверлить нужно сверлом левого вращения, при сверлении таким сверлом экстрактор может и не пригодиться вовсе.
Андрей
Я бы сказал, что вобще никогда не помогают . Сколько этих наборов не приобретали — ни один не помог .Кроме способа с полуавтоматом , ещё есть один эффектный способ , это применение головок ТОР .
Александр
Использовать экстрактор это лучший способ усугубить ситуацию. Чаще всего экстрактор при закручивании расширяет болт и ещё сильнее его зажимает. В итоге экстрактор ломается и кирдык.
Юрий
Прав на 200 процентов.
Михаил
Полностью согласен с Александром
Сергей
Высверлить чётко по центру сверлом,чтоб одна резьба осталась и метчик в помощь
Куат Турматович
В таких случаях когда нет экстрактора делаю проще ,самое главное просверлить отверстие точно по центру сломанного болта,для чего берем короткий болт соответствующего размера предварительно просверлив точно по центру на токарном станке. Далее заварачиваем болт до упора и просверливаем отверстие этим же сверлом сломанный болт. Рассчитав толщину резьбы сверлим отверстие на 10-1,5 мм меньше внутренного диаметра резьбы,остаток болта легко отварачивается отверткой или похожим приспособлением.Конечно предварительно нужно смазать резьбу см. жидкостью.
анатолий
Вставляешь трубку чуть меньшего диаметра, чем болт, привариваешь ее к остатку болта, остужаешь и откручиваешь трубку вместе с оторвавшимся болтом.
Сашок
Можно в масле электричеством выжечь ( забыл как грамотно станок назвать), у нас на заводе был такой.Мечеки ломались,сверлышки …и с помощью чудо станочка решали проблему за 10 минут.
Ganna
Это станок для электро-искровой обработки металлов.
Женя
Эрозионной
Александр
обратным сверлом или левым и смазать ЛД ивсё болт ваш
Андрей
В большинстве случаев только фрезерный станок. А если умелцы поковыряются и обломок экстрактора оставят(очень часто) -это что-то!!!
Чака
Я азотной кислотой из алюминия убераю
Дмитрий
Каким образом?
Игорь
Все просто. Азотная кислота вступает в реакцию с металом при этом ни как не воздействует на алюминий. Просто пипеткой капаешь и жрёшь. Я метчик обломанный так вытаскивал. 7 дней и пинцетом вытащил. (зависит от концентрации и сроков хранения) И резьба и поверхность без повреждений
Сергей
Если есть голова и руки правильно растут, есть немного терпения, то можно использовать все: и левые сверла, и экстракторы, и бородок, и сварку, и обыкновенный трёхгранный напильник, и метчики(особенно левые), порой простую отвертку.
Сергей
просто было на бумаге! но забыли про овраги!)))
Сергей
Если болт захвачен так, что усилия хватило его переломить, но не хватило резьбу отпустить. Дальше не нужно смешить железяки. Тут, только тепловая раскачка. Горячее — холодное. Плюс немного химии. Либо, признать своё поражение.
Сергей
иногда достаточно удара керном в обратную сторону, или просто отколоть пару кусочков если это не китайский метчик который гнется.
Сварщик-слесарь
Обычная электросварка. а для нагрева газовый резак. Работал на ремонте техники там обломки болта и шпилек частые случаи. Приходилось доставать обломки и метчиков с экстракторами.
Олег
азотная кислота 30% и нет вашего обломыша процес долгий требует осторожности и подходит если обломок в алюминии. алюминий не седает и резьба целая
петр
Какая азотная кислота ,это что вам медяшка какая, для стали азотка мертвому припарки.
Антон
Химию в школе не учили? Бред не пишите. Железо, которое является основой сталей, гораздо активнее реагирует с кислотами, чем медь.
владимир
электроэрозийное выжигание
Илья
Обломыши выкручиваются методом вбивания торекса в просветление отверстие в середине обломыша.
Владимир
Если ни чего не помогает, высверлить большим диаметром и нарезать новую резьбу.
дед Владимир
Да так кто хочешь может — сжёг блин окалину и всё, а ты вот помучайся с
экстрактором, а потом отжигай.
Фома
Вариантов много , но есть еще один .Как и было писано предварительно подготовить обломок болта или шпильки постукиванием и смазкой .Затем , если на обломке осталось сколь ко-то резьбы, подбираем две гайки с разным наружным диаметром ,но с одинаковыми отверстиями и шагом резьбы Заворачиваем сначала широкую гайку и контрим ее сверху более узкой . Выворачивать нужно за широкую гайку .Этот метод актуален для сложных мест , где доступ только сверху . Если шпилька тонкая , то в этом случае это наиболее подходящий вариант .
дед Владимир
Ну уж если обломится, так обломится — по самый уровень.
Юрий
Лучше сварки еще ничего не придумали.
Владимир
с так называемыми экстракторами морока одна — 98% стеклянный китай, ломаются на раз-два лишь усугубляя.. нагрев, смазка, постучать, повторить, засверлить.. не торопить ситуацию, керн или минизубильце и всё получится, удачи всем..
Сергей
Владимир, полностью поддерживаю.
дмитрий
молоток,зубило и какая то мать ….еще не один обломышь меня не победил. А экстракторы это к эстетам ..
Святослав
и экстрактор фигня, и то что при выкручивании можно резьбу сорвать??? такого не припомню.
Сергей.Ш.
Иногда применяю такой способ:, когда обломок глубоко ( если это ни чему не помешает и есть у обломка выход из детали) не выкручивать, а вкручивать дальше. Тоже помогает. Только это нужно сразу попробовать, не забив резьбы на уровне облома.Предварительно желательно подвергнуть нагреву и резкому остужению, чтобы пар мог попасть в резьбу.А также капнуть жидкости типа WD. Другой способ: Если обломок ниже кромки отверстия. можно подобрать такую металлическую трубку, чтобы легко, но плотно вошла в отверстие, была небольшой длины,а затем ,вставив электрод в держак когда сварочник выключен и вставить в трубку коснувшись обломка, а потом выдвинуть электрод на несколько миллиметров в обратную сторону( около5). Затем одновременно(важно,- чем синхроннее это будет, тем лучше) включить аппарат коснувшись. электродом обломка, зажечь дугу (если не зажглась. прижать электрод к обломку и покрутить вправо-влево, пока нет зажжётся дуга)и приварить трубку к обломку. Сразу может не получиться, попробовать ещё.
к трубке можно приварить рычаг, или просверлить сквозное отверстие, чтобы вставить вороток. Выручало не раз. Ну, а начсёт экстрактора скажу: Я тоже не сторонник его применения. Если сломается, считай: пропало..
Владимир С.
Один раз слесарь с нефтянки заказал мне фигурные гайки без резьбы. И я подсмотрел как они со сварщиком выкрутили обломыши. Я терпеть не могу высверливать дрелью. И с тех пор я стал делать как они.Если обломыш утоплен, я вытачиваю гайку с направляющей проточкой в отверстие.С обратной стороны делаю фаску, чтобы приблизить обломышь и привариваю эту гайку к обломышу. Остужаю водой, и потихоньку туда,сюда начинаю откручивать. Бывало отламывал гайку, но снова повторял.Эффект всегда был положительный. Мне это так понравилось. Был случай шпильку головки на трубоукладчике оборвали. По диаметру отверстия трубку нашли, чуть пришлось проточить и приварить сверху гайку под ключ.Вставили в отверстие, и электродом ЛБ. Пришлось наращивать, не хватало. В слепую приварили.Выкрутили неожиданно, свободно. Даже если нет токарного станка, были бы руки.
Святослав
в первую очередь ГОЛОВА ! Обычно когда только руки (не в меру здоровые) и получаются «обломыши»
Владимир С.
Да, без башки никак.
