Как установить бойлер в квартире


Как установить бойлер в квартире

Горячее водоснабжение квартиры – одна из главных составляющих комфортного проживания в ней. Подавляющее большинство жителей городов даже представить не могут, что может быть как-то иначе. Но вот проблема – далеко не во всех жилых домах организована подача горячей воды.  Кроме того, даже от жильцов полностью благоустроенных квартир нередко можно услышать жалобы на «причуды» коммунальщиков, связанные как с частыми перебоями подачи горячей воды, так и с необоснованными завышениями тарифов по оплате этой услуги.

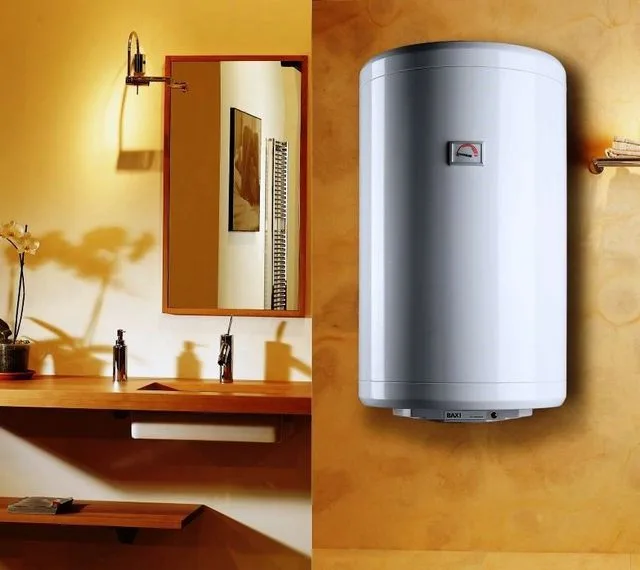

Как установить бойлер в квартире

Как установить бойлер в квартире

Оптимальный выход – добиться автономности в этом вопросе, иметь дома собственный водонагреватель, и лучше всего – накопительного принципа действия, бойлер, чтобы запас горячей воды всегда был «под рукой». А вот как выбрать бойлер в квартиру, чтобы он полностью оправдал ожидания хозяев? И вторая проблема – как установить бойлер в квартире так, чтобы он и работал правильно, и не представлял никакой опасности для жильцов? Ответы на эти вопросы будут даны в этой публикации.

Виды бытовых накопительных бойлеров

Прежде всего, необходимо ориентироваться в разнообразии, накопительных водонагревателей, так как их существует немало, но далеко не все могут подойти к условиям конкретной квартиры.

Прежде всего, бойлеры подразделяются на аппараты прямого или косвенного нагрева.

1. В водонагревателях косвенного нагрева не используются энергоносители в виде электроэнергии, газа, твёрдого или жидкого топлива. Вода, применяемая для бытовых нужд (ее часто называют санитарной) нагревается за счет теплообмена от проходящего внутри контура, подключенному к системе отопления (иногда применяются и другие источники горячей воды, например, контуры, подключенные к солнечным   аккумуляторам тепла).

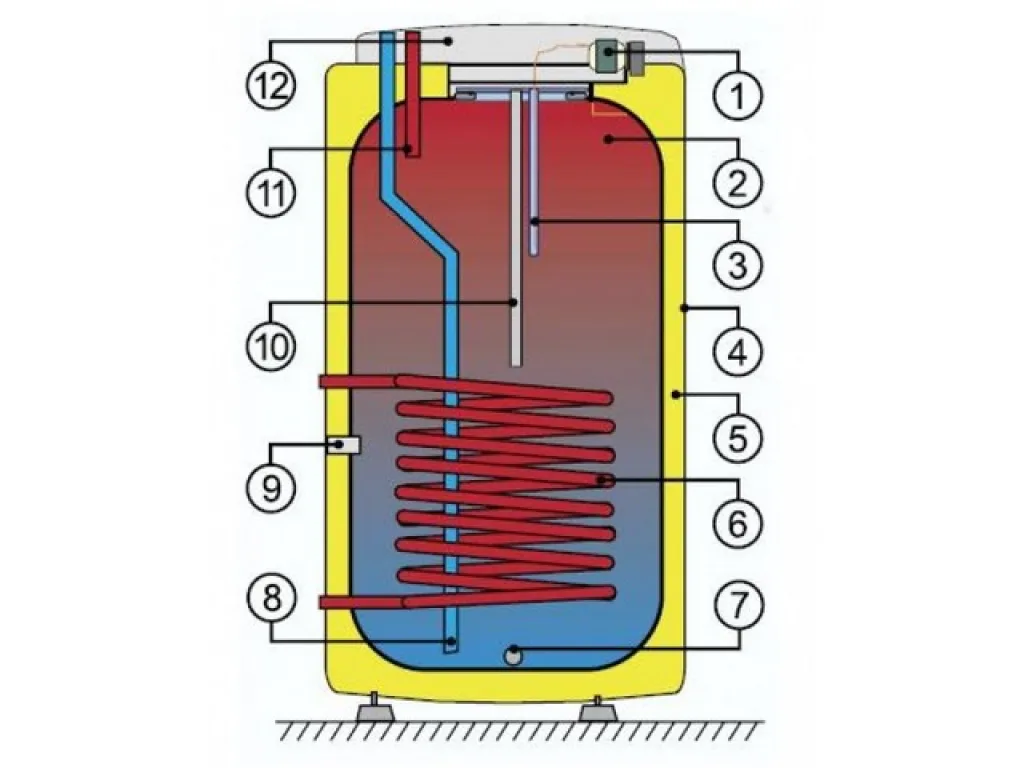

Принципиальная схема бойлера косвенного нагрева

Принципиальная схема бойлера косвенного нагрева

На рисунке представлена принципиальная схема такого водонагревателя.

  • Через трубку (8) в бак бойлера (2) поступает холодная санитарная вода.
  • Через теплообменник (6) циркулирует горячая котловая техническая вода, которая отдает свое тепло санитарной. Теплообменников может быть и несколько, они бывают в виде змеевиков (как на рисунке) либо устроены по принципу «бак в баке».
  • Через патрубок (11) производится забор подогретой санитарной воды.
  • Весь бойлер заключен в эмалированный стальной корпус (4), а пространство между ним и внутренним баком заполнено мощным слоем термоизолятора – пенополистирола (5), обеспечивающего сохранность тепла подогретой воды.
  • Внутри бака установлен магниевый анод (10), который имеет предназначение предотвратить нарастание накипи на стенках сосуда – он «оттягивает» ее на себя за счет более низкого электрического потенциала, и подлежит регулярной замене по мере зарастания.
  • Электронный блок управления (1) с термодатчиком (3) обеспечивает поддержание требуемой температуры санитарной воды. Так как сам по себе такой бойлер не использует собственных нагревателей, управление идет через регулировку циркуляционного потока технической воды, поступающей из котла.

Бойлеры косвенного нагрева отличаются экономичностью и высокой производительностью, безусловно, при достаточной мощности основного котла. Однако, именно для условий квартиры они подходят не лучшим образом. Дело в том, что подключать такой водонагреватель к системе центрального отопления, скорее всего, никто не позволит – это приведет к существенному падению температуры в отопительном контуре.  Кроме того, полгода этот аппарат, по сути, вообще будет простаивать, не имея внешнего источника тепла. Если даже в квартире установлена автономная система отопления, все равно такой выбор не станет оптимальным. Сам по себе бойлер требует значительного места, и в стесненных квартирных условиях проще сразу установить двухконтурный котел.

2. В бойлерах прямого нагрева принцип иной – передача тепловой энергии идет непосредственно на санитарную воду от энергоносителя – природного газа, электричества, твёрдого или жидкого топлива. В условиях квартир, понятно, используются либо газовые, либо электрические накопительные водонагреватели.

2-1. Газовые накопительные бойлеры, которые не стоит путать с газовыми колонками, являющимися проточными водонагревателями.

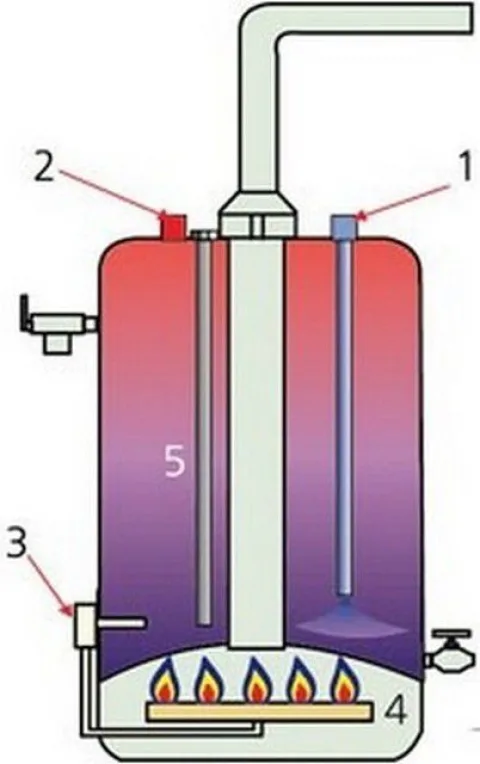

Схема газового накопительного водонагревателя

Схема газового накопительного водонагревателя

  • Нагрев воды в баке осуществляется от газовой горелки (4), расположенной снизу, под панелью особой сферической формы, и от трубы отвода продуктов сгорания, проходящей через емкость.
  • Система термостата (3) отслеживает уровень нагрева, управляет клапанами подачи газа и устройством пьезоэлектрического поджига. Как только температура воду опускается ниже установленного значения, происходит включение газовых горелок.
  • Имеется и магниевый анод (5), о функции которого упомянуто выше.

Подобные бойлеры намного экономичней электрических, отличаются высокой производительностью, однако большой популярностью у владельцев квартир не пользуются, что объясняется целым рядом причин. Во-первых, им обязательно требуется система отвода сгоревших газов, в виде «классического» или коаксиального дымохода. Во-вторых, установка такого водонагревателя потребует обязательного согласования с газоснабжающей организацией и органами гостехнадзора. И, в-третьих, стоимость подобных бойлеров существенно выше, нежели самых распространенных и популярных среди жителей квартир – электрических.

2-2.  Электрические бойлеры получили широчайшее распространение именно в условиях городской многоэтажной застройки. Они достаточно компактны, что позволяет их разместить даже на малой площади, довольно просты в установке, которая не требует никаких согласований, несложны в эксплуатации, надежны и вполне экономичны.

Существует огромное множество различных моделей, но базовая схема у всех примерно одинакова:

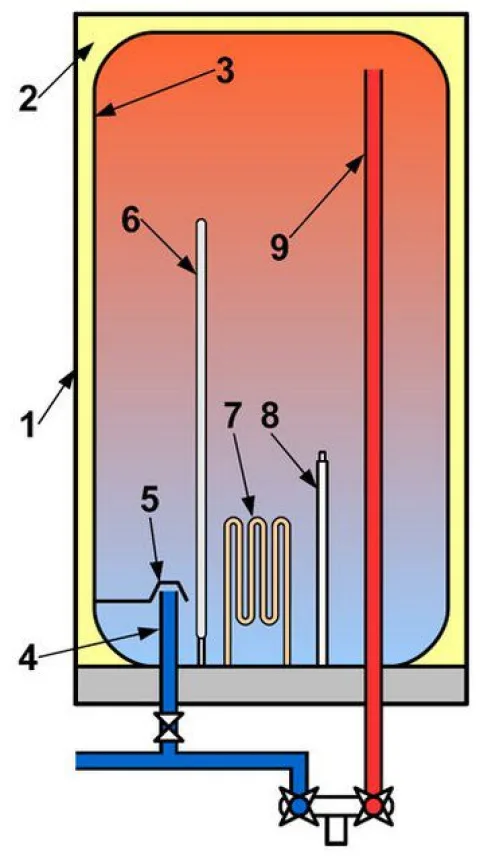

Общее устройство электрического бойлера

Общее устройство электрического бойлера

  • Внешний декоративный кожух (1) и внутренний бак (3), пространство между которыми (2) заполнено торфоизолирующим материалом (пенополиуретаном).
  • Ввод холодной воды (4) с рассеивателем потока (5).
  • Труба забора горячей воды (9) из верхней части бойлера.
  • Нагревательный элемент – ТЭН (7), конструкция которого может быть разной.
  • Магниевый анод (6).
  • Термодатчик (8), связанный с электронной схемой термостата, который управляет включением и выключением напряжения питания ТЭНа для поддержания в бойлере заранее установленной температуры воды.

Как видно, схема достаточно проста и надежна. Стоимость подобных бойлеров – вполне доступная, что обуславливает их наивысшую, среди других накопительных водонагревателей, популярность. Дальнейшее изложение порядка выбора и установки водонагревателей будет посвящено именно этой их разновидности.

3. Для полноты картины стоит упомянуть и о еще одном типе накопительных бойлеров – комбинированном.

Они совмещают в себе функции и косвенного, и прямого нагрева. Для примера, на схеме показан такой бойлер:

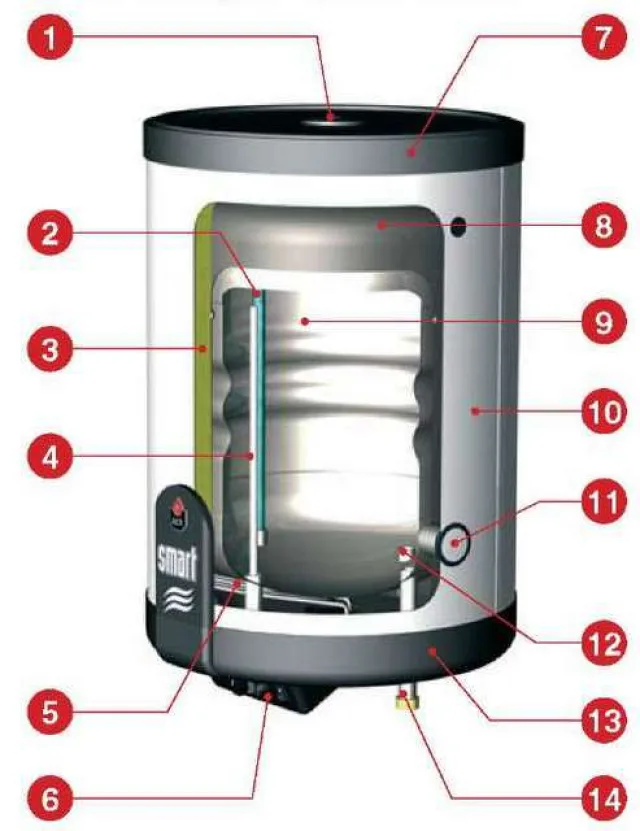

Комбинированный бойлер

Комбинированный бойлер

В корпусе размещено две емкости. Во внешней происходит циркуляция технической воды из отопительного контура. Внутренний же бак (9) из нержавейки служит аккумулятором подогретой санитарной воды. В нем размещён электрический ТЭН и термодатчик. Если мощности внешнего котла недостаёт для достижения заданной температуры воды, то система электроники включает электрический нагрев. Понятно, что в период, когда котел не используется (по окончанию отопительного сезона) электрический нагрев становится основным.

Подобные бойлеры, хотя и сочетают все положительные качества водонагревателей косвенного и прямого нагрева, все же очень дороги, и для условий квартиры их применение будет нерациональным.

Как выбрать бойлер в квартиру – практические советы

Итак, если принято решение о приобретении, и установке электрического накопительного бойлера, следует знать, какие параметры должны быть учтены при его выборе:

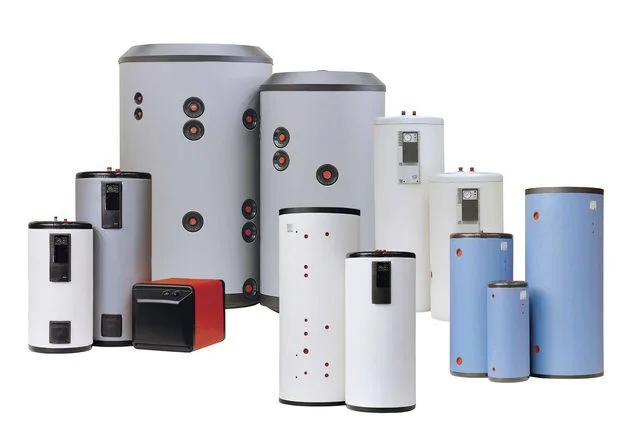

Как выбрать бойлер в квартиру, не запутавшись в многообразии?

Как выбрать бойлер в квартиру, не запутавшись в многообразии?

1. Требуемый объем накопительного бака.  Разнообразие в этом вопросе большое, и необходимо подобрать оптимальную модель, чтобы были полностью обеспечены потребности в горячей воде для всех членов семьи, и в то же время – не пришлось переплачивать за абсолютно невостребованные объем и потребляемую мощность.

При предварительной «прикидке» исходят из следующих параметров:

  • Число и тип точек водоразбора, подключенных к контуру горячей воды.
  • Количество проживающих в квартире людей.

Обычно, для бойлера считается оптимальной температура нагрева воды до 60º С. Однако, это очень горячая вода, которая обязательно смешивается с холодной в процессе использования. Для удобства подсчётов можно свести в таблицу средний расход воды при тех или иных процедурах, и перевести его в 60-градусную:

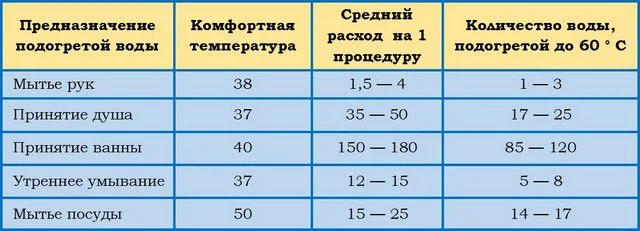

Таблица ориентировочного расхода подогретой воды

Таблица ориентировочного расхода подогретой воды

Исходя из этих данных, будет несложно подсчитать, какой объем бойлера необходим, чтобы все члены семьи смогли принять водные процедуры один за другим без ожидания дополнительного нагрева воды. Понятно, что с принятием ванны особо не «разбежишься», лучше ориентироваться по обычному душу.

Для еще больше простоты выбора будет приведена таблица, в которую сведены рекомендации по требуемому объему водонагревателя, исходя из количества проживающих и вида точек водоразбора:

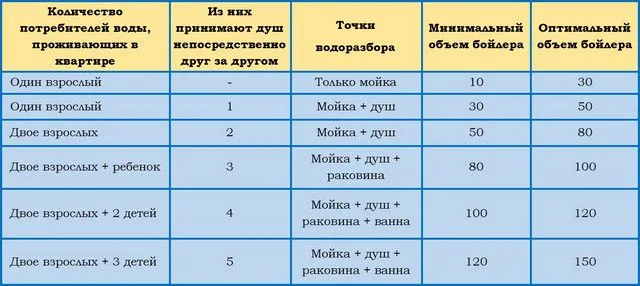

Оптимальный объем бойлера, исходя из количества проживающих людей

Оптимальный объем бойлера, исходя из количества проживающих людей

2. Потребляемая мощность. Чем она выше, тем быстрее будет проходить нагрев воды. Однако, не стоит забывать, что избыточная мощность тоже не нужна, так как такой бойлер будет серьезно нагружать электропроводку в квартире. Обычно для среднестатистического водонагревателя достаточно 2 2,5 кВт. Тем не менее, хотя с такой мощностью должна справиться обычная сетевая розетка (ее стандартный порог – 3,5 кВт), установку водонагревателя настоятельно рекомендуют сопровождать прокладкой отдельной силовой линии от распределительного щитка.  При этом, если его мощность выше 3 кВт, лучше обойтись без розетки, установив в непосредственной близости от бойлера защитный автомат на 16 25 А.

3. Габариты и вариант исполнения корпуса. Понятно, что эти параметры в основном зависят от выбранного объема бойлера, но и здесь могут быть свои особенности.

Наиболее привычными для большинства пользователей являются водонагреватели вертикального исполнения. Они – наиболее производительные и экономичные, отличаются невысокой стоимостью.

"Классический" тип вертикальный цилиндр

«Классический» тип —  вертикальный цилиндр

Ранее основной формой бойлера был цилиндр. Такие водонагреватели просты в устройстве и обслуживании, но чрезмерно выступают по фронту, что порой мешает их установить в тесном помещении.

"Плоский" бойлер занимает меньше свободного пространства

«Плоский» бойлер занимает меньше свободного пространства

Более компактными являются бойлеры «плоской», приплюснутой с двух краев формы. Такая компоновка бака, конечно, менее габаритная, но ест у нее и недостатки – она значительно дороже и имеет немало сварных швов, которые могут снизить общую прочность конструкции и увеличить площадь возможного коррозионного воздействия.

Бойлер горизонтального расположения

Бойлер горизонтального расположения

В последнее время все популярнее становятся бойлеры горизонтального размещения – если позволяет ширина стены, то часто выбирают именно их. они отличаются быстрым нагревом. Единственных их недостаток – подобная компоновка не позволяет достигнуть высокой производительности.

"Плоский" горизонтальный водонагреватель

«Плоский» горизонтальный водонагреватель

Горизонтальные бойлеры также могут иметь цилиндрическую или «плоскую» форму.

Большинство бытовых бойлеров предназначены для подвешивания на стене. Бойлеры большого объема могут быть и в напольном исполнении, но они занимают немало драгоценного места.

Важное замечание – не допускается самостоятельно изменять ориентацию расположения бойлера – у вертикальных и горизонтальных моделей имеются свои особенности конструкции, и они могут корректно работать только в штатном положении.

4. Внутреннее покрытие водяного бака также может существенно различаться.

Самыми недорогими являются эмалированные баки, но в них обязательно должен устанавливаться анодный стержень для сбора накипи. Недостатком можно считать и неустойчивость эмали к большим перепадам температур – при случайном перегреве такое покрытие может потрескаться.

Более практичными являются бойлеры с нержавеющими баками – им не страшны повышенная жёсткость воды и излишняя концентрация в ней хлорсодержащих компонентов. Некоторые водонагреватели с баками их высококачественной нержавейки даже не оснащаются анодными стержнями из-за их ненадобности. Нержавейка отлично переносит повышенные температуру и давление, не давая деформации.  Безусловно, стоимость подобных моделей уже значительно выше.

Современным инновационным решением являются дорогие, но очень надежные бойлеры со стеклофарфоровым покрытием баков. Такие емкости абсолютно не боятся коррозионного воздействия, полностью химически инертны, не подвержены появлению трещин или отслаивания, чем «грешат», к примеру, эмалированные. Стеклофарфоровое прикрытие является самым экологичным – у воды никогда не появится неприятного запаха или привкуса, имеет противобактериальный эффект. Все эти преимущества, конечно, сказываются и на стоимости подобных моделей.

5. Наличии защиты от накипи и коррозии, о которой уже говорилось выше.

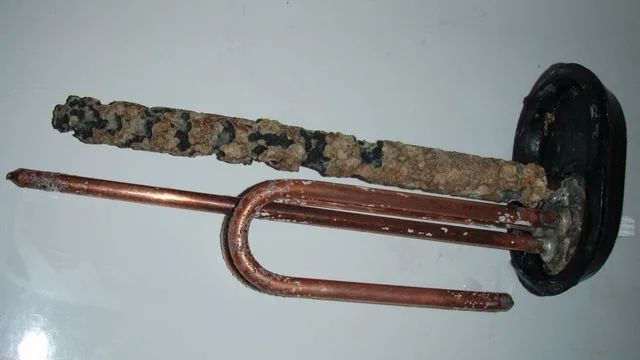

Магниевый анод предохраняет ТЭНы и стенки бака от образования накипи и коррозии

Магниевый анод предохраняет ТЭНы и стенки бака от образования накипи и коррозии

 Добавить здесь можно то, что некоторые модели оснащены не магниевыми, а инертными анодными стержнями, которые отличаются намного большей эффективностью и требуют частых замен.  Правда, это удобство также отражается на стоимости бойлера.

6. Тип электрического нагревателя. Можно выбрать бойлер с «сухим» или «мокрым» ТЭНом.

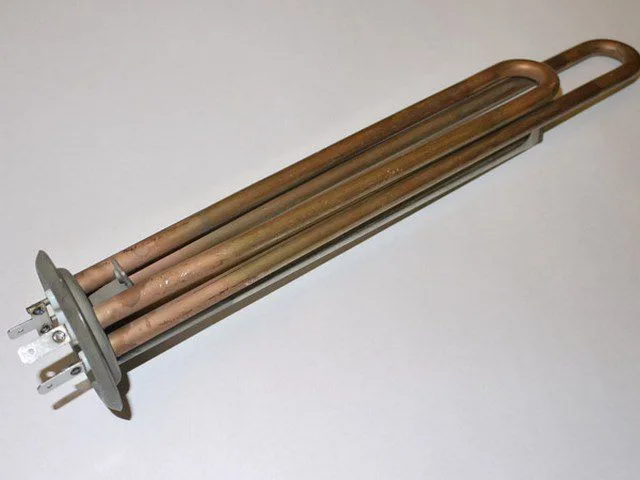

"Мокрый" ТЭН непосредственно контактирует с водой

«Мокрый» ТЭН непосредственно контактирует с водой

Обычный «мокрый» ТЭН контактирует непосредственно с нагреваемой водой, что дает ему большую эффективность, но, одновременно с этим, повышает его уязвимость к коррозии и отложению накипи.

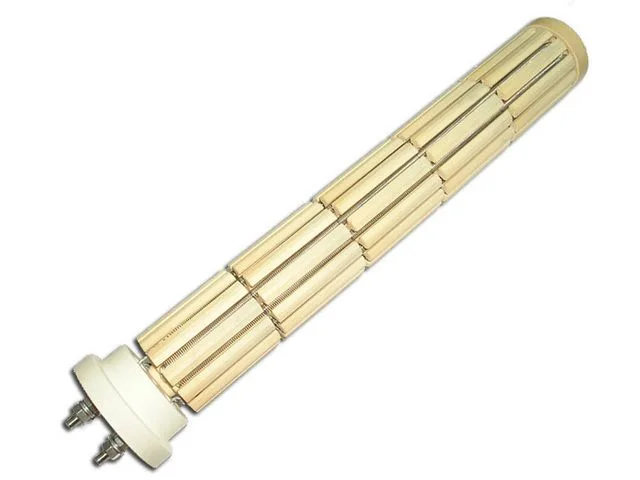

"Сухой" ТЭН устанавливается в герметичную капсулу

«Сухой» ТЭН устанавливается в герметичную капсулу

«Сухие» ТЭНы заключены в герметичную капсулу, и контакта с жидкостью не имеют. Они более долговечные, их легче менять при выходе из строя. Единственный минус – эти преимущества отражаются и на стоимости всего бойлера.

7. Тип блока индикации и управления. У недорогих моделей установлены стрелочные термометры и механические термостаты. У более современных водонагревателей может стоять блок с цифровой индикацией, сенсорной панелью управления.  Советы в этом вопросе давать сложно – каждый выбирает по своему предпочтению и финансовым возможностям. Надо сказать, что существуют модели даже с пультами дистанционного управления — это бывает особо удобным для бойлеров горизонтальной компоновки, установленных высоко от поверхности пола, под потолком.

8. Фирма-изготовитель и внешнее оформление водонагревателя. Безусловно, предпочтение следует отдавать оригинальным моделям известных брендов. В продаже встречается немало изделий турецкой или итальянской сборки, которые, оставаясь, в принципе, достаточно качественными, все же комплектуются недорогими деталями (внутренними емкостями, блоками управления и нагревательными элементами) китайского производства.  Общая длительность их безаварийной эксплуатации иногда вызывает определенные сомнения.

В этом плане в лучшую сторону выделяются немецкие производители, использующие собственные комплектующие. Они нередко достаточно габаритные, за счет внушительного термоизоляционного слоя, но это оправдывается тем, что суточное снижение температуры полностью нагретой воды в отключенном от питания бойлере не превышает 5 7 градусов.

Хотя большинство бойлеров не отличается причудливостью форм, декоративность их все же достигается внешним оформлением и разнообразием оттенков окраски корпуса – есть возможность подобрать наиболее приемлемый вариант для выбранного стиля помещения.

 Видео: советы экспертов по выбору бойлера

Как установить бойлер в квартире самостоятельно

Услуги по установке бойлеров в квартире оказывает множество сервисных организаций и частных мастеров. Однако, можно провести монтаж водонагревателя и самостоятельно, если есть базовые навыки работ с сантехникой и бытовым электрооборудованием.

Собственно, весь процесс установки можно разделить на три основных этапа: подвешивание бойлера на предназначенное для него место, врезка его в домашнюю водопроводную сеть и подключение к электропитанию.

Подготовка креплений и подвеска бойлера

Для начала следует еще раз оценить состояние стены, на которую будет подвешиваться бойлер – она должна надежно удерживать крепежные элементы под большой нагрузкой. На стену из гипсокартона подвешивать бойлер категорически запрещено, если не применяется никаких дополнительных усиливающих конструкций.

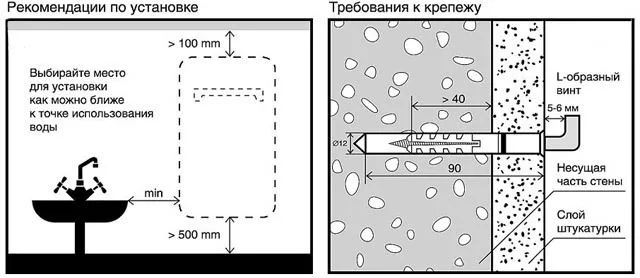

Рекомендации по креплению бойлера

Рекомендации по креплению бойлера

Место подвешивание бойлера должно обеспечивать свободный доступ к нему и визуальный контроль индикаторной панели и общего состояния прибора.

Вместе с тем, водонагреватель не должен быть слишком далеко размещен от точек водоразбора. В случае когда, к примеру, кухня и ванная сильно разнесены (это случается в домах некоторых серий), лучшим решением будет установка двух бойлеров – одного, небольшого объема, для кухонных нужд, и второго – для водных процедур.

Минимальное расстояние от верха бойлера от потолка – 100 мм. Снизу эта величина не должна быть менее 500 мм.

Обычно в комплекте с водонагревателем идут и специальные дюбели-крюки требуемого диаметра и длины, рассчитанные на двукратную нагрузку (так, при объеме бойлера в 100 л крепеж должен выдерживать 200 кг). Если крепежа в комплекте нет, необходимо приобрести крючки длиной не менее 100 120 мм, диаметром 8 мм, с внешним диаметром дюбеля – 12 мм.

Дюбели-крючки для подвески бойлера

Дюбели-крючки для подвески бойлера

По месту установки рекомендовано отвесом отбыть вертикальную осевую линию, от которой пойдёт дальнейшая разметка. Затем на нужной высоте, с учетом габаритов бойлера, размечаются симметричные отверстия, соответствующие расположению зацепов на приваренной к корпусу водонагревателя монтажной планки. Горизонтальность разметки контролируется строительным уровнем.

С помощью перфоратора сверлятся отверстия, в которые вбиваются пластиковые дюбели или металлические анкеры с крючками. Крюки ввинчиваются так, чтобы они вступали над поверхностью стены на 5 ÷ 7 мм.

Зацепление крючков за отверстия монтажной планки

Зацепление крючков за отверстия монтажной планки

После проверки надежности крепления можно подвесить бойлер на крючки.

Некоторые модели бойлеров имеют особую систему подвески. В их комплект входят специальные кронштейны, которые крепятся к стене с помощью дюбелей с шестигранной головкой под гаечный ключ. Форма штатных кронштейнов согласована с монтажной планкой водонагревателя, и подвесить такой бойлер труда особого не составит. Особой удобство может представлять специальный шаблон, иногда поставляемый вместе с технической документацией изделия – это предельно упростит процесс разметки отверстий.

Подключение бойлера к трубам холодного и горячего водоснабжения

Следующая важная задача – врезаться в трубы холодного и горячего водоснабжения. Примерная общая схема подключения приведена на рисунке:

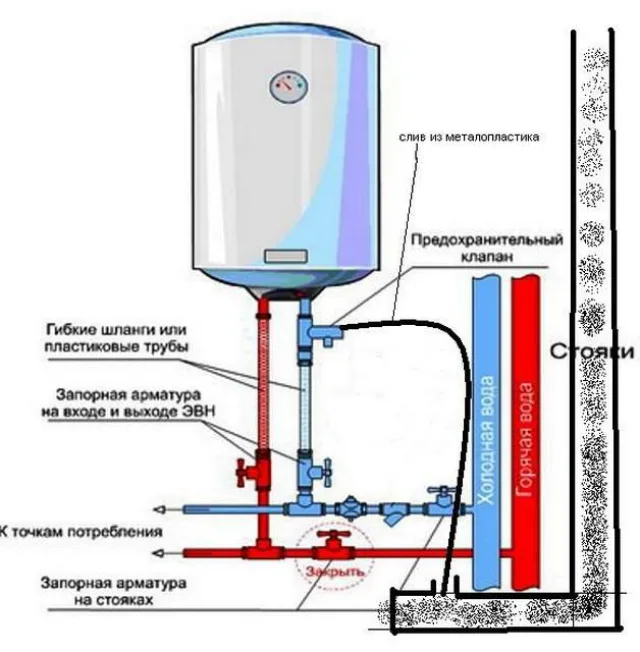

Принципиальная схема подключения бойлера к водопроводу

Принципиальная схема подключения бойлера к водопроводу

Потребуется установка тройников, если в системе водопровода не были заранее предусмотрены свободные патрубки для этих целей. Перед тройниками на обеих трубах рекомендуется предусмотреть запорную арматуру (на горячей трубе, при подключении квартиры к центральному горячему водоснабжению, запорный вентиль является обязательным – он перекрывается в случае перехода на автономный подогрев воды).

Каким способом можно осуществить врезку?

Если трубы металлопластиковые или полипропиленовые, то проблем немного - устанавливается штатный тройник, который монтируется на компрессионные фитинги либо впаивается с помощью специального аппарата. От этих тройников ведется проводка труб к месту расположения бойлера.

Больше проблем создаст металлическая труба на длинном неразъемном участке.

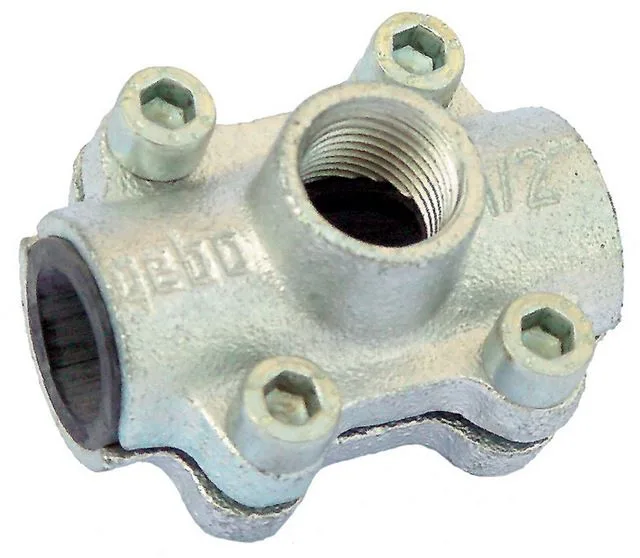

Тройник-обойма  -  не самый удачный вариант

Тройник-обойма — не самый удачный вариант

Некоторые мастера практикуют рассверливания тела трубы с установкой тройника-обоймы хомутного типа. Однако противников данного подхода намного больше – такая врезка не отличается высокой надежностью, и, кроме этого, в этом месте высока вероятность засора трубы.

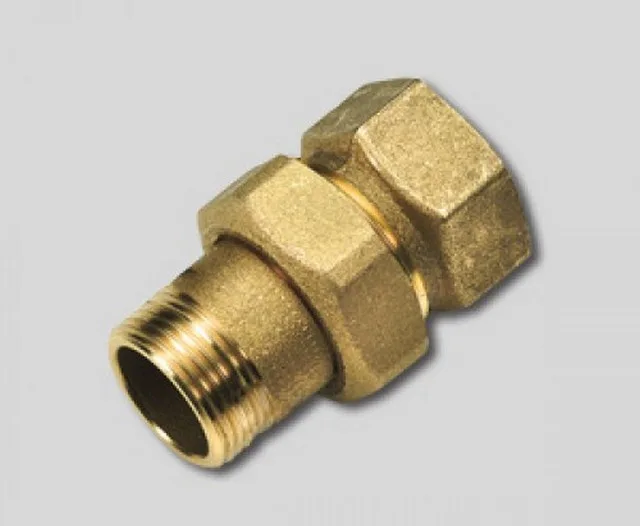

Сгон с гайкой-"американкой"

Сгон с гайкой-«американкой»

Гораздо надежнее будет вырезать участок трубы и нарезать резьбу на обоих образовавшихся патрубках, используя плашку соответствующего диаметра. После этого можно будет установить металлический тройник на сгон или, еще лучше, на систему накидных гаек – «американок».

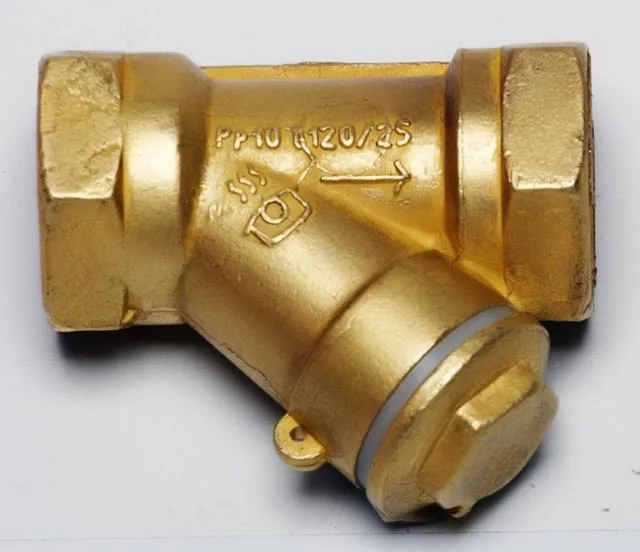

Если такого фильтра нет, не помешает его установить

Если такого фильтра нет, не помешает его установить

Если в системе водопровода не установлен фильтр-отстойник, то не мешает смонтировать и его – он предупредит засорение емкости бойлера твёрдыми включениями.

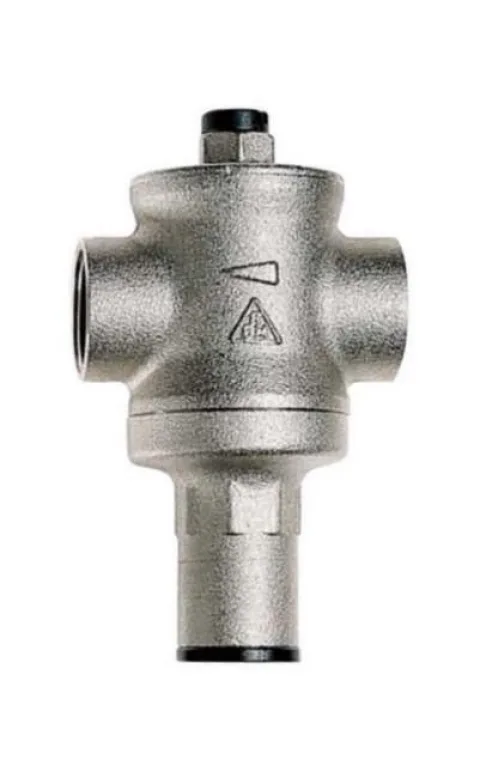

Редуктор поможет выровнять давление подаваемой в бойлер воды

Редуктор поможет выровнять давление подаваемой в бойлер воды

Нередко давление в водопроводной сети не отличается стабильностью, а для работы бойлера это не совсем полезно. Чтобы выровнять входной напор в водонагреватель, можно установить редукционный клапан нужного номинала (обычно, порядка 2 атмосфер).

В непосредственной близости от бойлера рекомендуют установить еще одну пару запорных вентилей – это облегчит процесс демонтажа прибора в случае необходимости его снятия для проведения ремонтных или профилактических работ.

Все металлические резьбовые соединения тщательно «запаковываются» с помощью пакли или специальной фум-ленты.

Теперь о том, как подключить трубы непосредственно к самому бойлеру.

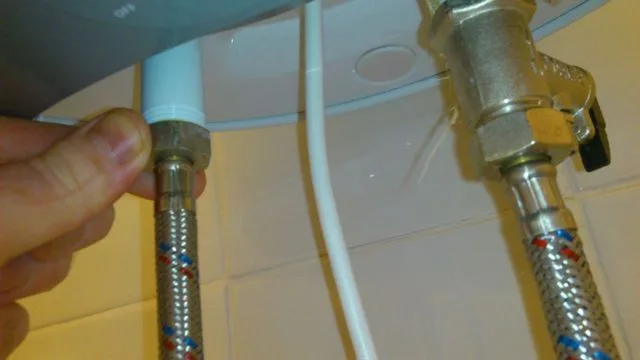

Патрубок горячей воды можно соединять с трубой безо всяких промежуточных устройств

Патрубок горячей воды можно соединять с трубой безо всяких промежуточных устройств

Патрубок бойлера, помеченный красным цветов, подключается прямо к подведённой трубе для горячей воды. Часто для этого используют гибкие шланги. Это – вполне допустимо, но сами шланги должны быть очень высокого качества, чтобы на этом участке не образовалось уязвимого места. Опытные же мастера всегда настоятельно рекомендуют осуществлять подключение полипропиленовыми трубами с гайками-американками.

А вот подключение к холодной трубе требует особого подхода, поэтому его стоит рассмотреть поподробнее.

Особая важность предохранительного клапана

Это небольшое по размерам, довольно несложное по своей конструкции устройство играет ключевую роль в обеспечении безопасности эксплуатации водонагревателя.

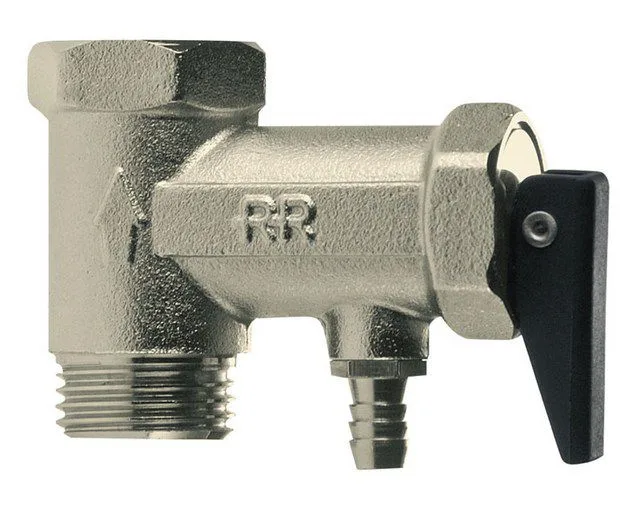

Обязательный элемент подключения к трубе холодной воды - предохранительный клапан

Обязательный элемент подключения к трубе холодной воды — предохранительный клапан

Обычно такой клапан представляет собой конструкцию из двух цилиндров, расположенных перпендикулярно друг к другу.

  • В цилиндре с резьбовой частью находится тарельчатый обратный клапан, не допускающий оттока воды из бойлера в холодную магистраль при снижении в ней давления.
  • В другом – также тарельчатый клапан, но с более мощной пружиной, который срабатывает при превышении давления в бойлере максимально допустимого значения. При этом открывается дренажный патрубок, через который сбрасываются излишки жидкости, тем самым выравнивая давление в водонагревателе. На нем также может быть расположена ручка для принудительного открытия клапана – она бывает полезна для сливания воды из бака при проведении профилактических работ.

Чтобы понятнее объяснить важность этого устройства, лучше рассмотреть несколько примеров:

  • Отсутствие обратного клапана может привести к следующей ситуации. При нагревании воды в бойлере растет давление в нем. Рано или поздно создается момент, когда оно превысит давление в холодной трубе, и по ней пойдет обратный ток уже подогретой воды - она может объявиться при открытии «холодного» крана смесителя или оказаться в бачке унитаза.
  • Еще хуже, если по каким-либо причинам давления в холодном водопроводе вообще пропадет (например, на магистрали проводятся ремонтные работы). Горячая вода из бойлера просто уйдет в трубу, и ТЭН будет греть пустой бак, что приведет и к выходу ТЭНа из строя, и к растрескиванию эмали. Конечно, это должна предотвратить система автоматического отключения питания при перегреве, но полагаться только на нее нельзя.
  • Однако и установка обычного обратного клапана вовсе не решает всей проблемы безопасности. Наоборот, если смонтировать только его, можно вызвать катастрофические последствия – и ведь такие «умельцы» до сих пор находятся! Банальный выход из строя термостата в этом случае создает взрывоопасную ситуацию. Температура в баке растет, давление повышается, но в замкнутом объеме вода не вскипает. Но если только появится выход – трещина в баке или открытый кем-нибудь кран, падение давления приведет к мгновенному вскипанию воды с огромным парообразованием и мощным взрывом.

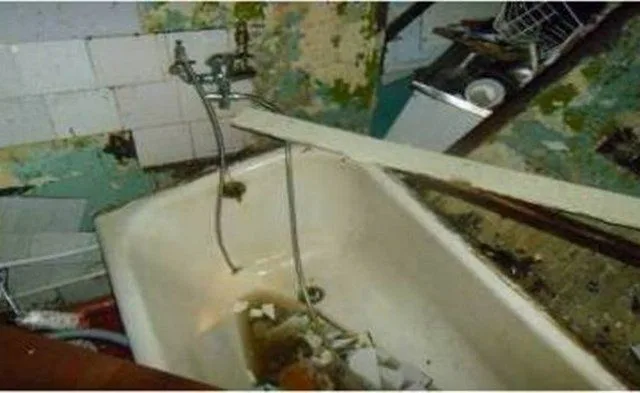

Последствия пренебрежения мерами безопасности - взорвавшийся бойлер

Последствия пренебрежения мерами безопасности — взорвавшийся бойлер

Итак, всего этого можно избежать установкой предохранительного клапана. Он вкручивается непосредственно в патрубок бойлера, на 3 ÷ 4 оборота с обычной сантехнической «запаковкой». И только потом к другому его концу можно гибким шлангом или иным выбранным способом подсоединить водопроводную трубу. На клапане всегда есть стрелка, показывающая направление тока воды – это следует проконтролировать при его монтаже.

К выпускному дренажному патрубку клапана можно подсоединить тонкий гибкий шланг с выводом его в канализацию. Советуют, чтобы этот шланг был прозрачным – для осуществления визуального контроля за работой устройства.

Между предохранительным клапаном и бойлером недопустимы никакие запорные устройства

Между предохранительным клапаном и бойлером недопустимы никакие запорные устройства

Никогда и ни при каких обстоятельствах нельзя устанавливать между предохранительным клапаном и водонагревателем никакой запорной арматуры – а это достаточно распространенная ошибка, если судить по фотографиям, размещенным в интернете.

При работе бойлера не следует пугаться, что временами из патрубка клапана выступает вода – это лишь говорит о нормальной его функциональности. Если воды вытекает слишком много – возможно, подсела пружина, и клапан стоит заменить – они свободно продаются. Тревогу же должен вызвать постоянно сухой клапан – не сломался ли он, не заклинил ли или не засорился? Чтобы обезопасить себя в такой ситуации, стоит его проверить и, при необходимости, заменить.

Некоторые модели бойлеров комплектуются «группой безопасности» - в одном корпусе собраны и редуктор давления, и обратный клапан, и предохранительный. Устанавливаются такие устройства аналогичным образом – на входе холодной воды.

Подключение бойлера к электрической сети

Этот вопрос уже частично рассматривался выше, поэтому на нем можно остановиться вкратце.

  • Как правило, бойлеры идут в комплекте с уже установленным кабелем питания и трехконтактной вилкой для обеспечения подключения к заземляющему контуру – это предотвратит получение электротравмы в случае пробоя фазы на корпус прибора. Соответственно, и установленная около водонагревателя розетка должна иметь заземляющий контакт.
  • Можно встретить модели бойлера, в комплект которых кабель питания не входит. В этом случае придется его приобрести и скоммутировать на клеммную колодку самостоятельно. Обязательно учитывается цветовая маркировка проводов: синий – нулевой (N), коричневый, красный, серый или черный -, фаза (L), и зелено-желтый – контур заземления (PE). Вилка должна быть рассчитана на ток не ниже 16 А.

Пробный пуск водонагревателя

После того как все готово, можно опробовать работу водонагревателя.

  • Проверяется еще раз правильность и герметичность подключения труб. Контролируется, что вентиль на магистрали горячей воды закрыт.
  • Бойлер доверху заполняют при открытом «горячем» кране на смесителе – пока оттуда не начнет бежать вода. После этого смеситель закрывают.
  • Некоторые модели имеют специальный ручной клапан для первоначального заполнения – это будет указано в их инструкции.
  • Водонагреватель подключают к электросети, устанавливают на термостате требуемую температуру. В рабочем состоянии на бойлере загорится индикатор.
  • Остается проследить за поднятием температуры воды и срабатыванием термостата при выходе на заданный ее параметр.
  • И, конечно, при первоначальном запуске следует убедиться в отсутствии протекания на всех узлах стыковки труб или гибких шлангов.

Видео: рекомендации по установке электрического бойлера
