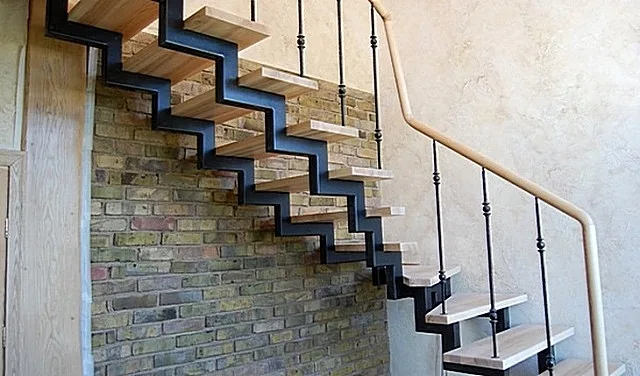

Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

Лестница из профильной трубы своими руками: чертежи и пошаговый монтаж

А может ли быть смонтирована лестница из профильной трубы своими руками? Вопрос неоднозначный, так как ее возведение все же требует весьма высоких специфических навыков. Конечно, было бы правильнее доверить выполнение монтажа специалистам. Но если же владелец дома обладает базовыми инженерными познаниями, имеет успешный опыт работы со всеми необходимыми в данном случае инструментами и привык всегда рассчитывать на собственные силы, то дополнительная информация об этом типе лестниц и о проведении монтажных работ — не станет для него лишней.

Преимущества конструкций лестниц из профильной трубы

Лестница, самостоятельно изготовленная из профильных труб, имеет ряд значительных преимуществ как перед деревянными, так и перед готовыми металлическими конструкциями, которые можно встретить в продаже. К таким достоинствам можно отнести следующее:

  • Возможность значительно сэкономить средства, выделенные из семейного бюджета на проведение строительства или ремонта.
  • Правильно изготовленная и собранная конструкция лестницы прослужит очень длительный срок, без необходимости выполнения ремонта и реставрации.
  • Данный материал позволяет с равным успехом изготовить практически любой тип лестницы, даже имеющий самую замысловатую конструкцию.
  • Профильная стальная труба отлично сочетается с другими материалами как по  техническо-эксплуатационным характеристикам, так и по своим способностям «вписаться» в любой интерьерный стиль.
  • Можно отнести к достоинствам быстроту изготовления деталей и их монтажа. Но это преимущество металлических конструкций будет справедливо лишь в том случае, если мастер в совершенстве владеет инструментами, и его работа будет осуществляться по заранее разработанным чертежам с точными размерами.
  • Возведение лестницы из профильной трубы может быть произведено на любом этапе строительного процесса, в том числе — и в уже построенном доме.
  • Металлическая конструкция, при соответствующей обработке и отделке, подойдет для установки как снаружи здания, так и внутри него. Ее прочностные качества, аккуратный и эстетичный внешний вид придают ей универсальность.

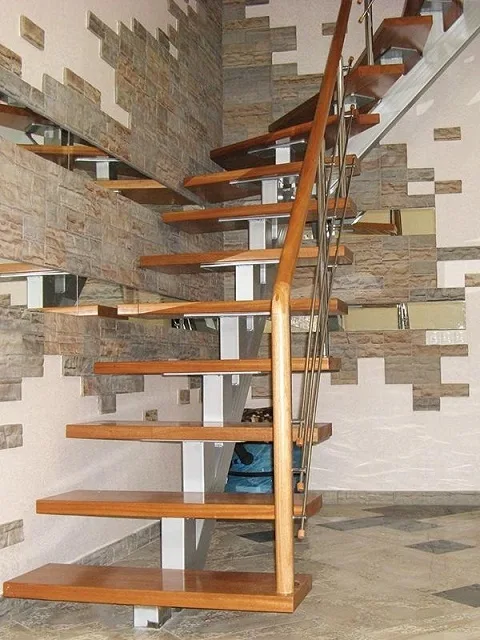

Прочность стальных профильных труб большого сечения дает возможность сделать каркас лестничного марша максимально компактным, без потери несущей способности

Прочность стальных профильных труб большого сечения дает возможность сделать каркас лестничного марша максимально компактным, без потери несущей способности

  • Высокая прочность стального профильного проката позволяет изготовить упрощенный вариант каркаса, опорой для ступеней в котором выступает одна профильная труба, установленная по центральной линии конструкции.

Разновидности лестниц из профильной трубы

Как уже говорилось выше, из профильной трубы может быть изготовлена практически любая конструкция лестницы. Чтобы убедиться в правильности этого утверждения, имеет смысл рассмотреть некоторые из них более подробно.

Маршевая лестница

Маршевая лестница может состоять из одного или нескольких пролетов, которые, в свою очередь, соединяются между собой или горизонтально установленной переходной площадкой, или участком с забежными ступенями. Оба варианта пользуются примерно равной популярностью, и конструкция выбирается в зависимости от площади помещения, в котором планируется установить лестницу.

  • Лестница, состоящая из одного марша, чаще всего устанавливается в просторном помещении. Если же ее приходится использовать в комнате меньшей площади, то в этом случае приходится задавать ей большой угол крутизны. Так порой приходится поступать при оборудовании лестничных переходов на чердак или в подвал.

Конструкция с одним маршем, установленная внутри двухэтажного дома, позволяет рационально использовать все пространство под лестницей. Например, под ней можно расположить шкаф или же небольшую кладовку, а иногда даже помещается и небольшой санузел.

Еще одна область, где применяются одномаршевые лестницы — это вход в дом со стороны улицы, если строение возведено на высоком цоколе. Как правило, в этом случае марш имеет небольшую высоту и незначительный угол уклона.

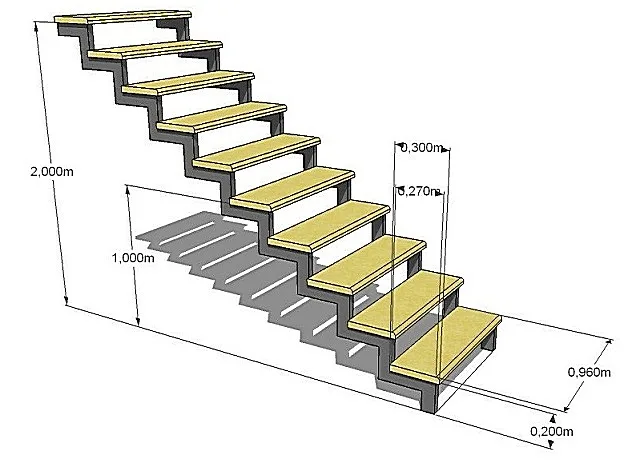

Чертеж одномаршевой каркасной лестницы из профильной трубы

Чертеж одномаршевой каркасной лестницы из профильной трубы

  • Двухмаршевую лестницу часто монтируют в помещении, предназначенном именно для этой конструкции – так называемой лестничной клетке. Однако, такой вариант вполне возможен и в жилых помещениях – все зависит от той площади, которую можно выделить под установку межэтажного перехода.

Для максимальной экономии пространства, такие лестницы нередко устанавливают вдоль сходящихся в углу стен, то есть марши делаются перпендикулярными друг другу. Этот вариант также позволяет обустроить под лестницей небольшое складское помещение.

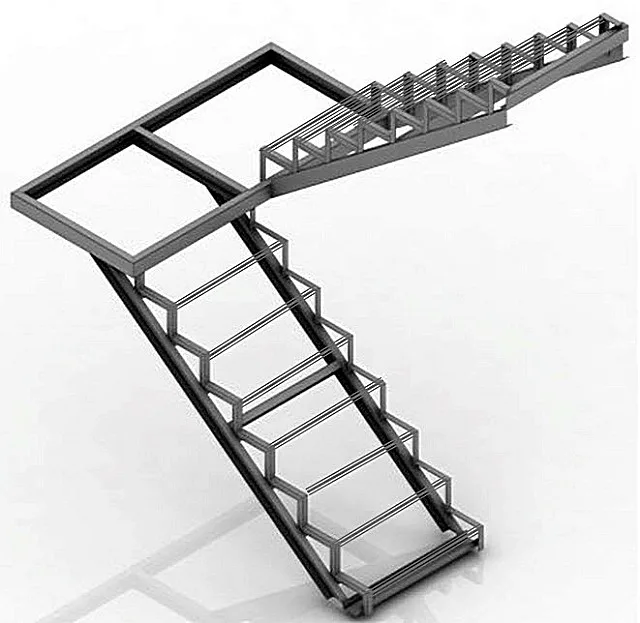

Стальной каркас двухмаршевой лестницы с переходной площадкой. Показан вариант из швеллера и уголков, но вполне можно использовать и профильную трубу

Стальной каркас двухмаршевой лестницы с переходной площадкой. Показан вариант из швеллера и уголков, но вполне можно использовать и профильную трубу

В конструкции лестницы с двумя и более маршами, которые имеют большую длину, на поворотах чаще всего монтируются площадки, которые придают, помимо всего прочего, каркасу более высокую прочность, нежели забежные ступени.

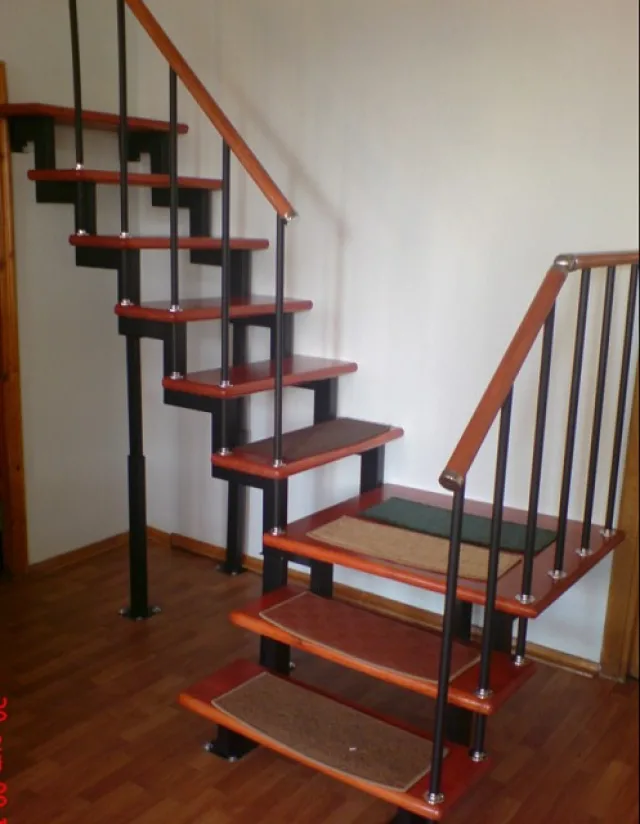

Вариант лестницы из профильных труб с перпендикулярно расположенными маршами и площадкой между ними.

Вариант лестницы из профильных труб с перпендикулярно расположенными маршами и площадкой между ними.

Многие владельцы домов предпочитают проектировать переходные площадки и для лестниц с небольшими по высоте пролетами. Необходимо отметить, что такой вариант действительно удобнее забежных ступеней, которые имеют разную ширину по своей длине. Так, сторона ступени, закрепляемая к стене, значительно шире противоположной, расположенной у центра поворота. В связи с этим весьма немал риск оступиться и получить травму.

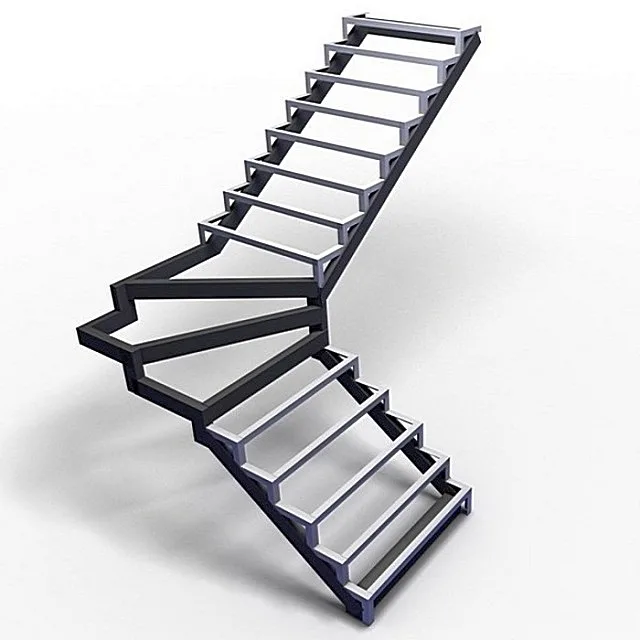

Марши соединены участком с забежными ступенями. Смотрится неплохо, но с точки зрения безопасности перемещения людей переходная площадка предпочтительнее

Марши соединены участком с забежными ступенями. Смотрится неплохо, но с точки зрения безопасности перемещения людей переходная площадка предпочтительнее

Можно согласиться с тем, что лестница с забежными ступенями нередко выглядит более оригинальной, да и несколько компактнее. Но, как уже говорилось выше, этот вариант конструкции  менее безопасен в эксплуатации, по сравнению с лестницами со схожими базовыми параметрами, но пролеты которых соединены площадками. Особенно это важно учесть в тех случаях, когда в доме проживают люди пожилого возраста или маленькие дети.

Конечно, случается и так, что площадь, отведенная под конструкцию лестницы, ну никак не позволяет обустроить между пролетами площадку. Именно в этом случае вместо нее и устанавливается участок с забежными ступенями.

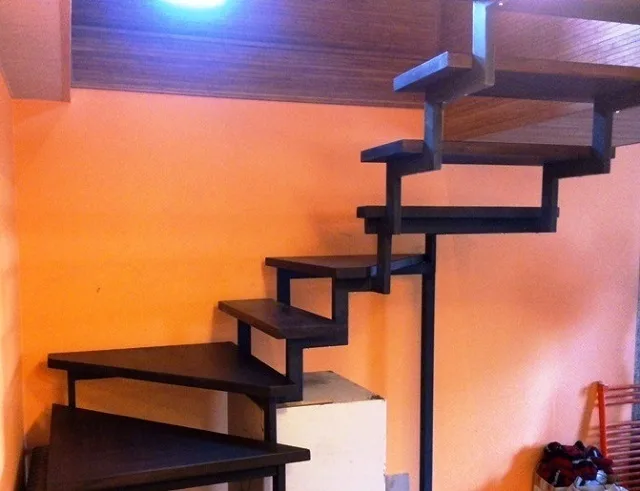

Бывает, и довольно часто, что отведенная для монтажа межэтажного перехода площадь помещения никак не позволяет обойтись без криволинейного участка с забежными ступенями.

Бывает, и довольно часто, что отведенная для монтажа межэтажного перехода площадь помещения никак не позволяет обойтись без криволинейного участка с забежными ступенями.

Как самостоятельно рассчитать и смонтировать лестницу с забежным ступенями?

Если по ряду причин необходима постройка лестницы с забежными ступенями, то придется тщательно просчитать ее параметры, так как конструкция должна полностью отвечать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующего монтажа, предлагается в статье нашего портала «Забежная лестница своими руками».

Винтовая лестница

Винтовую лестницу можно назвать самой компактной конструкцией, так как она занимает минимум полезной площади помещения. Такой межэтажный переход «вписать на пятачке» размерами всего в 1500×1500 мм.

Выглядит винтовая лестница, безусловно, оригинально и эстетично, но такая компактная конструкция имеет довольно-таки много недостатков.

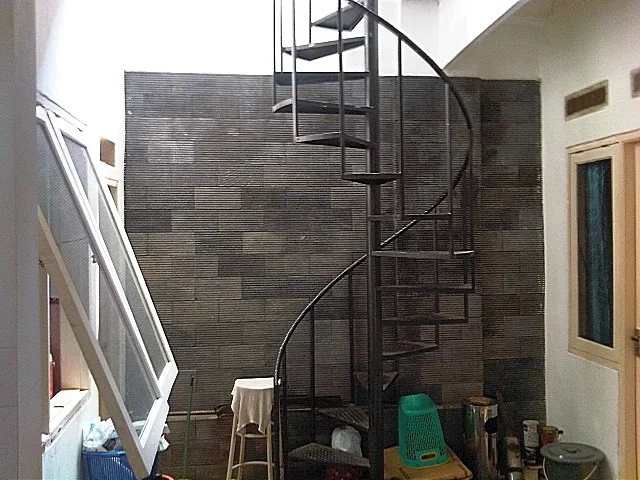

Винтовая металлическая лестница – «абсолютный чемпион» в плане компактности, но «минусов» у нее гораздо больше, чем хотелось бы…

Винтовая металлическая лестница – «абсолютный чемпион» в плане компактности, но «минусов» у нее гораздо больше, чем хотелось бы…

Первым из них можно назвать то, что поднять по ней на второй этаж массивный предмет мебели или бытовой техники будет практически невозможно, так как по этой конструкции не очень удобно подниматься даже с пустыми руками. Винтовая лестница монтируется в случае крайней необходимости, то есть при невозможности возвести другую конструкцию из-за небольшой площади дома. Правда, практикуется и такое – подобная конструкция создается в качестве дополнительной, несущей больше декоративные функции, а для подъема габаритных грузов в доме еще имеется и маршевая лестница.

Если площадь комнаты позволяет и есть желание установить эстетичный вариант лестницы по подобию винтовой, то лучше выбрать похожую на нее поворотную конструкцию. Возведя ее, не придется монтировать дополнительную прямую лестницу, так как по такой конструкции, с выраженно большим радиусом поворота и большой шириной марша, вполне можно поднять на второй этаж любую мебель.

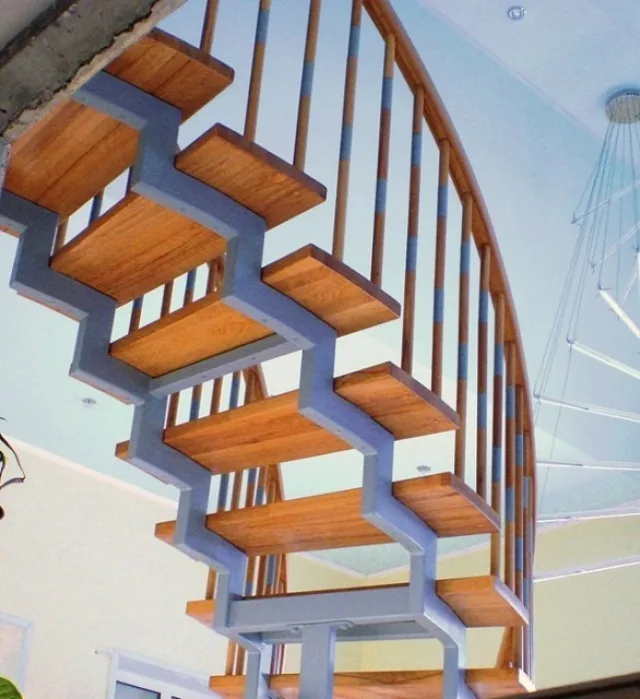

Лестница с большим радиусом поворота и прямоугольными ступенями – сочетает внешнюю оригинальность, как у винтового типа, с удобством и безопасностью перемещения, как у маршевого

Лестница с большим радиусом поворота и прямоугольными ступенями – сочетает внешнюю оригинальность, как у винтового типа, с удобством и безопасностью перемещения, как у маршевого

В поворотной лестнице все ступени имеют одинаковый размер, поэтому не возникнет неудобств как при спуске, так и подъеме на второй этаж. Однако, эта конструкция довольно-таки сложна как в расчетах, так и в монтаже. Поэтому ее постройку или хотя бы разработку проекта лучше всего доверить опытным специалистам.

Лестница-стремянка

Профильная труба может отлично подойти и для изготовления лестницы-стремянки, часто бывающей необходимой в повседневной жизни частного дома. Для того чтобы смонтировать такую мобильную лестницу потребуется профильная труба размером в сечении 40×40 или 50×50 мм для опорных стоек, и 20×20 мм — для перекладин-ступеней.

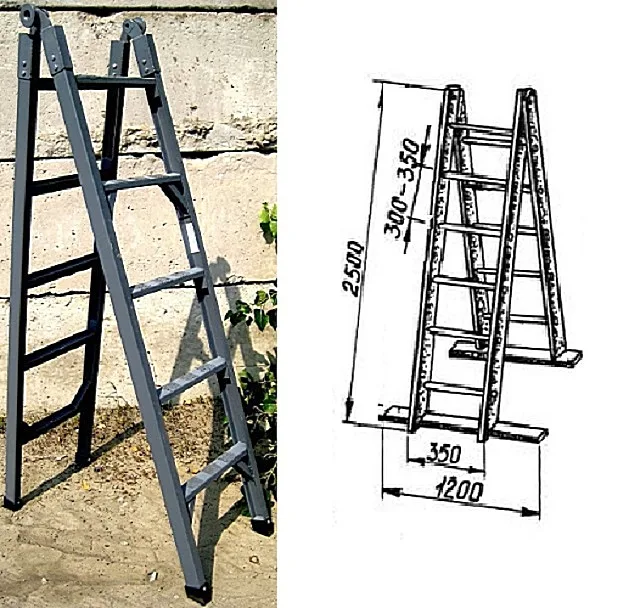

Такого чертежа, наверное, будет вполне достаточно для человека, умеющего работать с металлическими деталями

Такого чертежа, наверное, будет вполне достаточно для человека, умеющего работать с металлическими деталями

Кроме профильной трубы, потребуется специальный шарнирный механизм. Понятно, что конкретный тип выбирается исходя из размеров сечения профильной трубы, так как шарнир надевается на стойки, а затем крепится к ним саморезами или болтами.

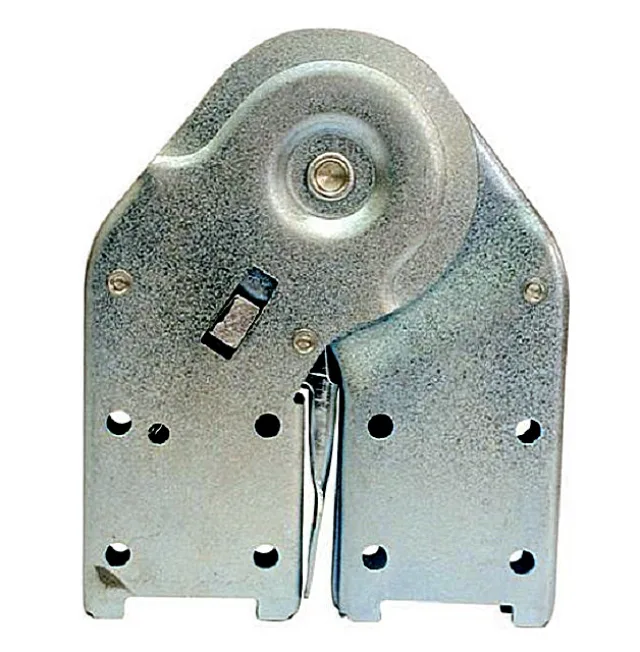

Шарнир, позволяющий смонтировать складную металлическую лестницу

Шарнир, позволяющий смонтировать складную металлическую лестницу

Шарниры на монтажных участках имеют специальные отверстия, через которые они и будут закрепляться на металлических стойках. Кроме этого, в конструкции шарнира предусмотрен стопор, который предназначен для фиксации стоек лестницы в необходимом положении.

Если предполагается изготавливать такую конструкцию самостоятельно, необходимо на нижнюю сторону стоек закрепить наконечники или же горизонтальные перемычки-упоры, которые сделают эксплуатацию лестницу безопасной.

Естественно, для изготовления любой металлической конструкции потребуются специальные инструменты и умение с ними работать. Необходим и заранее составленный чертеж стремянки, по которому будет намного легче производить монтажные работы. В качестве примера или «отправной точки» – один из вариантов показан на иллюстрации выше.

Разновидности каркасов из профильной трубы

Нельзя оставить без внимания и тот вопрос, какими могут быть каркасы под лестничные марши, изготовленные из профильной трубы. Материал, вроде бы, везде один и тот же, но принципы строения конструкции — имеют существенные различия.

  • Самым экономным вариантом использования профильной трубы в изготовлении лестниц является каркас на центральном косоуре. Такой вариант может быть изготовлен в двух вариантах — это ломаный косоур, повторяющий форму ступеней, или прямой, изготовленный из цельной по всей длине марша профильной трубы.

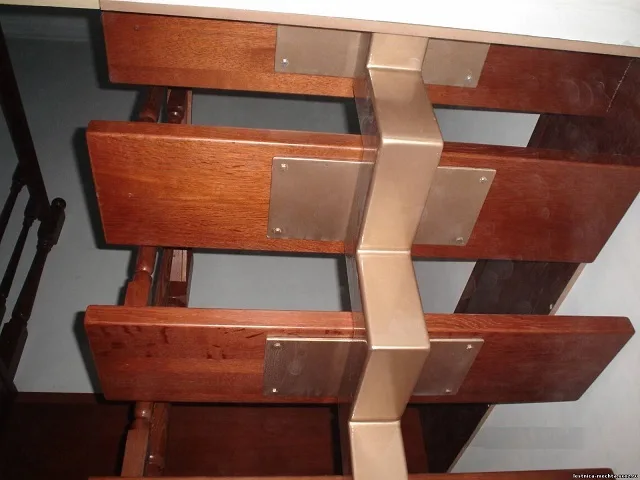

Лестница с центральным косоуром ломаного типа

Лестница с центральным косоуром ломаного типа

Ломаный косоур более сложен в изготовлении, так как собирается из отдельных отрезков трубы, обрезанных под правильным углом, которые соединяются между собой в общую деталь с помощью сварки. Затем, на каждой из горизонтальных поверхностей косоура приваривается так называемая «подошва» (монтажная площадка), изготовленная из листового металла толщиной в 3÷4 мм. На этой «подошве» будут закреплены доски проступей. Для их фиксации в металлических пластинах заранее просверливаются четыре — шесть отверстий. Через них в древесину будут вкручены саморезы. Для этой конструкции вполне может подойти профильная труба с размером в сечении 80×60 мм.

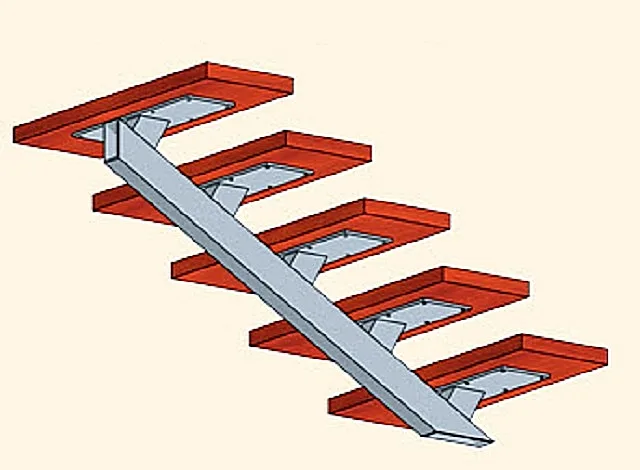

Эскиз маршевой лестницы с центральным прямым косоуром из профильной трубы

Эскиз маршевой лестницы с центральным прямым косоуром из профильной трубы

  • Второй вариант центрального косоура изготавливают из одной трубы, обычно с размером в сечении 100×50 мм, которая срезается только по торцам, под определенным углом. Затем, к торцевым частям трубы, формирующей пролет, привариваются пластины или же своеобразные ножки, с помощью которых косоур будет закреплен к перекрытию и к полу.

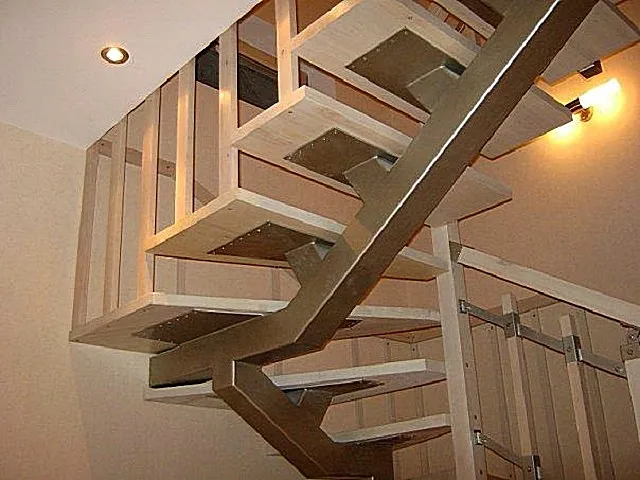

А так может «вживую» выглядеть лестница с центральным прямым косоуром

А так может «вживую» выглядеть лестница с центральным прямым косоуром

На трубе-косоуре производится разметка, по которой будут приварены подставки под установку поступей. Подставки состоят из ножки, также из отрезка профильной трубы, со срезанными под нужным углом (в зависимости от крутизны лестничного марша) торцами, на которую привариваются «подошвы» с отверстиями для фиксации на них досок проступей.

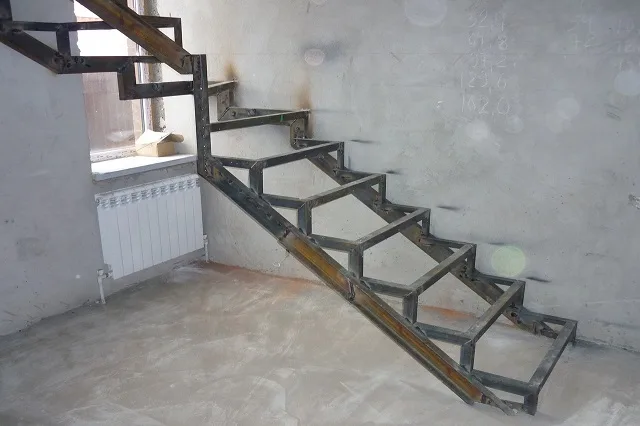

Маршевая лестница с двумя прямыми косоурами и каркасной конструкцией ступеней

Маршевая лестница с двумя прямыми косоурами и каркасной конструкцией ступеней

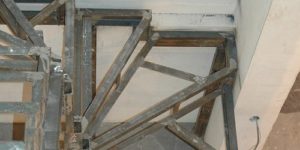

  • Для массивных лестниц обычно выбирается более надежный вариант металлических конструкций, состоящий из прямых косоуров, на которые навариваются каркасы для ступеней. Для их основы используется труба 80×60 или 100×50 мм, а для изготовления каркаса под ступени — профиль 25×25 мм или даже уголок с полками того же размер, что дает определённую экономию в затратах на металл. В нижней и верхней части каркаса сваркой фиксируются подставки, вырезанные из металлического листа.

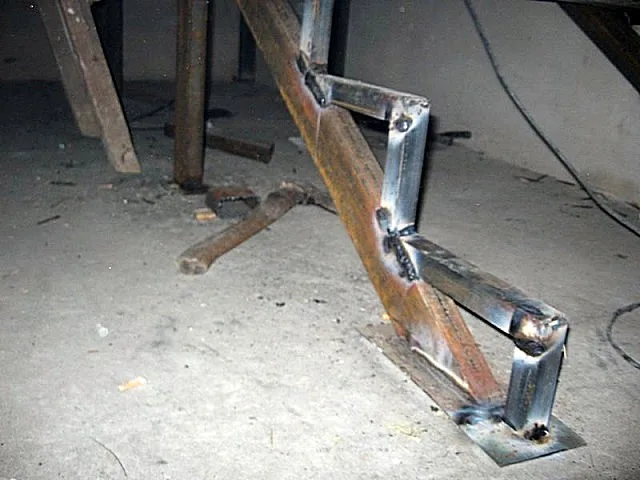

На этой иллюстрации хорошо продемонстрирован принцип монтажа подобного лестничного каркаса

На этой иллюстрации хорошо продемонстрирован принцип монтажа подобного лестничного каркаса

  • Более сложный вариант лестницы из профильной трубы — это ломаная конструкция, состоящая из двух косоуров, в некоторых случаях скрепляемых между собой перемычками.

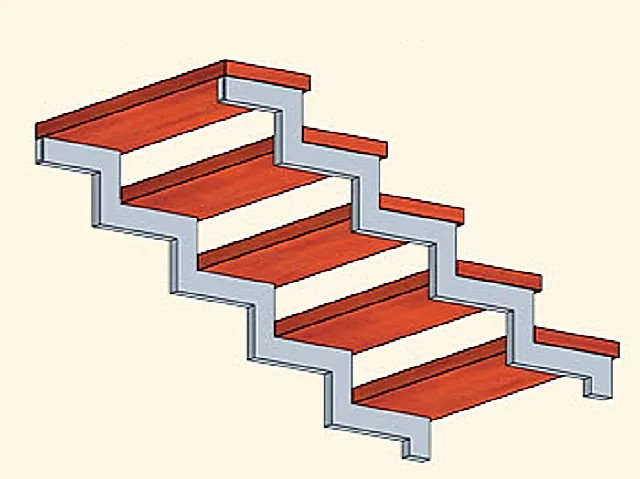

Эскиз лестницы с двумя ломанными косоурами

Эскиз лестницы с двумя ломанными косоурами

Как изготавливаются и собираются каркасные конструкции такого типа подробно будет рассмотрено в представленной ниже таблице-инструкции.

Расчеты основных параметров лестницы из профильной трубы

Начиная говорить о расчетах, необходимо сразу же сказать о том, как правильно определиться с выбором профильной трубы по ее размерам. Первое, что необходимо помнить — это то, что для стандартной небольшой домашней лестницы на двух косоурах не стоит выбирать трубу со слишком толстыми или тонкими стенками. Слишком толстый металл сделает конструкцию чрезмерно тяжелой, а тонкий профиль ненадежной.

Чтобы правильно определиться с этим параметром, можно обратиться к данным, представленным в данной таблице. При этом длина марша исчисляется между точками опоры. То есть, можно предусмотреть элементы усиления – стойки, упирающиеся в поверхность пола и косоур, чтобы сделать свободную длину пролета меньше, если в этом возникает необходимость.

Таблица максимальных нагрузок на лестничные пролеты, в зависимости от их длины и параметров профильной трубы:

Длина марша лестницы в мм100020003000400050006000
Размер сечения трубы и толщина металла ммМаксимальная нагрузка на лестницу кг
50×25×26841676934166
60×40×21255308130663517
80×40×219114712021055831
80×40×326726582811468143
80×60×3358388438019911262
100×50×454891357585309176101

Однако, размеры трубы следует уже выбирать после, того, как будет выбрана конструкция лестницы и определены ее базовые параметры, произведены расчеты и составлен чертеж.

Итак, для изготовления лестницы необходимо определиться со следующими параметрами:

  • Количество маршей в конструкции.
  • Высота лестницы или каждого из маршей, и угол уклона, который должен быть одинаков на всем протяжении лестницы, независимо от количества маршей.
  • Конструкция соединения двух маршей — площадка или забежные ступени.
  • Количество, ширина и высота ступеней.
  • Периметр лестничного проема в перекрытии.
  • Исходя из рассчитанных размеров и составленного чертежа — количество необходимого для монтажа конструкции материала.

В каждом конкретном случае все эти параметры могут быть разными, так как различаются и площади помещений, выделяемых под лестницу, и высота потолков, поэтому замеры всегда производятся индивидуально.

Размеры потолочного проема будут зависеть от угла уклона верхнего марша конструкции. А начинаться такой проем он должен в том месте, где расстояние от потолка до ступени лестницы будет составлять 2000 мм, то есть немного больше роста высокого человека.

Угол уклона лестничного марша зависит от высоты подъемаэто – высота потока плюс толщина перекрытия) и той площади, которая может быть отведена под постройку, то есть от длины горизонтальной проекции марша на плоскость пола. Если размеры помещения не позволяют вместить один марш (а это случается довольно часто), его разбивают на два или даже больше. В этом случае расчет уже будет проводиться для каждого марша отдельно, но с соблюдением обязательных условий – угол крутизны и размеры ступеней сохраняются на протяжении всей лестницы.

Ну а зная эти величины, несложно определить и длину самого пролета.

Ниже расположены два калькулятора, которые должны помочь в определении этих величин.

Калькулятор зависимости длины горизонтальной проекции лестницы от угла ее крутизны


Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ДЛИНУ ГОРИЗОНТАЛЬНОЙ ПРОЕКЦИИ ЛЕСТНИЦЫ»
Высота подъема (от пола до пола), метров
Угол крутизны лестницы, градусов

Калькулятор расчета длины лестничного марша


Введите запрашиваемые значения и нажмите
«РАССЧИТАТЬ ДЛИНУ ЛЕСТНИЧНОГО ПРОЛЕТА »
Высота подъема (от пола до пола), метров
Длина горизонтальной проекции, метров

После того как будет вычислена длина маршей, высота и крутизна их подъема, рассчитывают размеры ступеней. При этом учитывается средняя длина шага человека, так как спуск и подъем по лестнице должен быть комфортен для жильцов дома.

На схеме ниже представлены размеры ступеней лестницы, считающиеся максимально комфортными для повседневного пользования. Приведены соотношения, которые в обиходе принято называть «формулами удобства и безопасности».

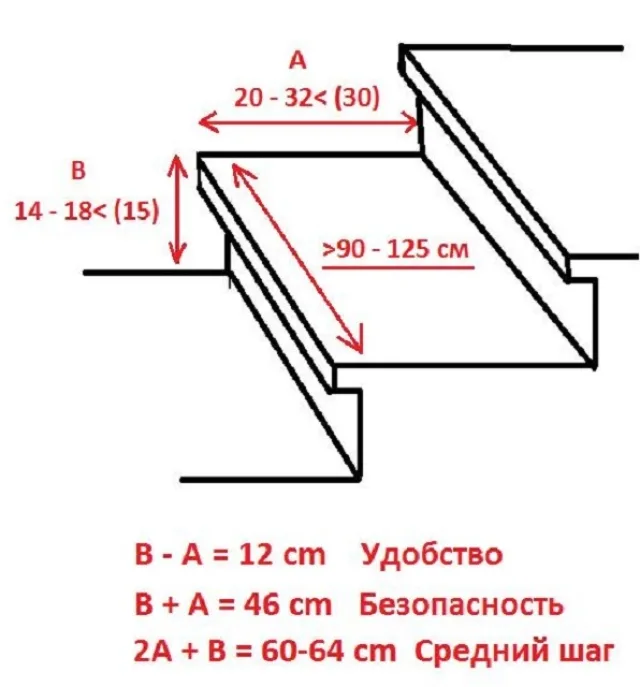

Схема, демонстрирующая оптимальные размеры ступеней лестницы.

Схема, демонстрирующая оптимальные размеры ступеней лестницы.

Правда, в этих соотношениях совершенно не учитывается крутизна подъёма лестницы, а ведь размер ступеней во многом зависит и от нее. Так, с ростом угла уклона марша ступени делаются выше, а ширина проступей, наоборот, уменьшается. Кроме того, все расчеты на схеме исходят из длины шага в 600÷640 мм. А ведь для некоторых людей это может быть или очень много, или явно недостаточно.

Существует алгоритм, основанный на эргономике движения человека, и учитывающий и длину его шага, и угол уклона лестничного марша. Приводить его в данной статье не станем – но он реализован в предлагаемом ниже калькуляторе.

Калькулятор расчёта размера ступеней маршевой лестницы


Укажите запрашиваемые значения и выберите поочередно расчитываемый параметр высоты или ширины ступени.
После этого нажмите «РАССЧИТАТЬ РАЗМЕР СТУПЕНИ»
Принимаемая в расчет длина нормального шага хозяина лестницы, мм
Планируемый угол крутизны лестницы, градусов
РАССЧИТЫВАЕМ:

Эти параметры ступеней – пока ориентировочные. Высоту подъема лестницы (марша) делят на полученную высоту ступени. Полученное значение округляется, причем желательно, чтобы получилось нечетное число. Ну а затем повторное деление высоты лестницы на число ступеней уже даст их точную высоту.

Если ширина проступи покажется недостаточной, то ее можно увеличить за счет выступа над нижней ступенью. Ширина этого выступа не должна превышать 50 мм, но этого, как правило, вполне достаточно чтобы привести ступень к максимально комфортным для подъема и спуска размерам.

Когда все параметры будут определены, можно переходить к процессу создания проекта-чертежа. Его можно выполнить и от руки — главное, чтобы схема получилась аккуратной и понятной. Причем на ней необходимо обязательно проставить все размеры конструкции.

В нижней же части чертежа можно сразу записывать, сколько и каких деталей необходимо будет подготовить для сборки конструкции.

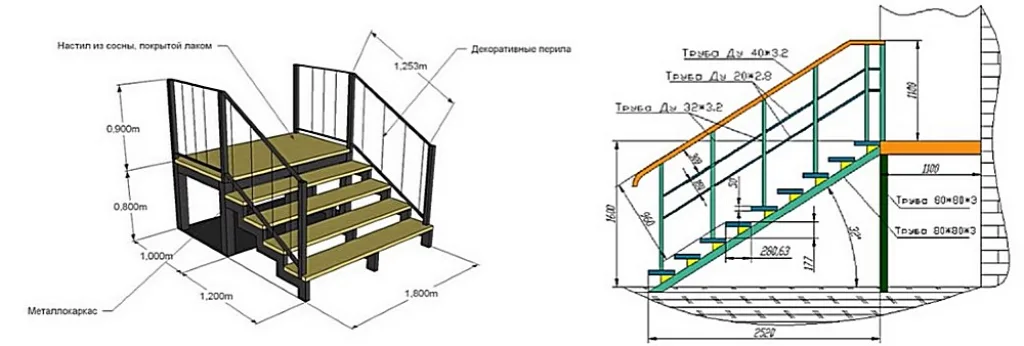

Еще два чертежа лестниц на каркасе из профильных труб. Могут подойти для маршей перед входной дверью в дом.

Еще два чертежа лестниц на каркасе из профильных труб. Могут подойти для маршей перед входной дверью в дом.

Сразу же необходимо определиться, каким будет ограждение лестницы – без него степень безопасности эксплуатации резко снижается. Это могут быть металлические никелированные стойки, деревянные фигурные балясины с перилами, или же кованые или сварные ажурные ограждения.

Как изготовить ограждение для домашней лестницы?

Пренебрегать монтажом ограждений нес стоит – нее забывайте, что лестницей будут пользоваться дети и люди почтенного возраста. Да и для здорового человека такая мера предосторожности никогда лишней не станет. Подробнее об этих вопросах – в специальной статье «Установка балясин на деревянную лестницу».

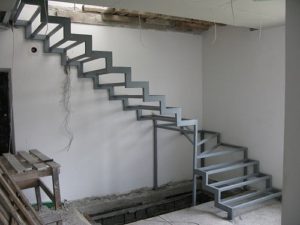

Пример монтажа лестницы на «ломаных» косоурах пошагово

После того как будет составлен проект и произведены расчеты необходимых материалов, можно приступать к работам.

Для изготовления металлической лестницы из профильной трубы самым используемым ее размером является прямоугольное сечение 60×80 мм. Кроме нее, потребуется труба размером в 25×25 или 30×30 мм для перемычек поверхности ступеней, на которые будут монтироваться доски проступей.

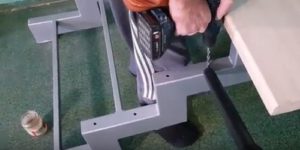

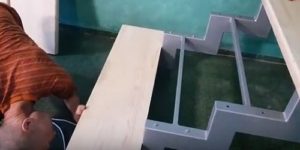

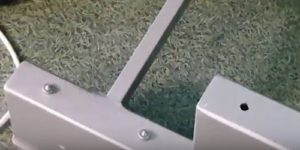

Для скрытого закрепления деревянных проступей на каркасе рекомендуется использовать специальные анкеры с саморезами, например «Fisher TB». Их размер будет зависеть от толщины доски ступени, так как они должны будут не только закрепляться в трубе каркаса, но и на ⅔ входить в толщину доски. Пример такого анкера и принцип его крепления — хорошо показаны на иллюстрации ниже.

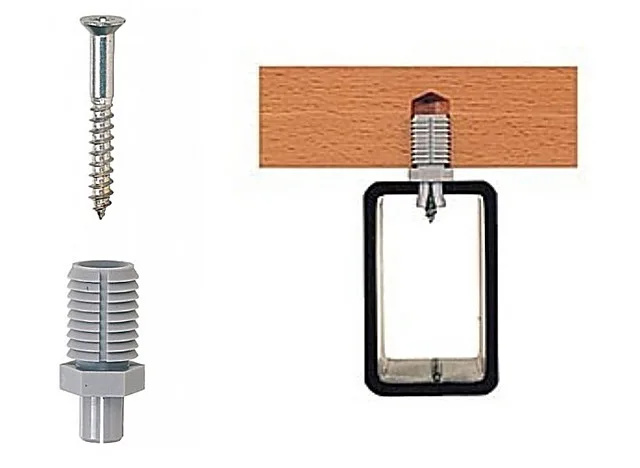

Анкеры «Fisher TB» для скрытого крепления ступеней лестницы на металлическом карасе

Анкеры «Fisher TB» для скрытого крепления ступеней лестницы на металлическом карасе

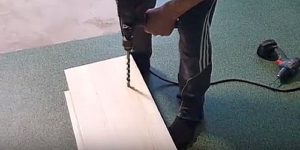

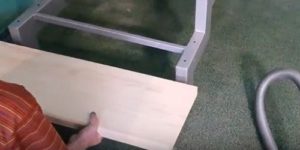

Для ступеней берется качественная, хорошо обработанная доска толщиной в 30÷40 мм. Предпочтение стоит отдавать древесине лиственных пород – дуб, ясень, бук, клен. Но можно использовать и «эконом-вариант» сосну, но только высокого качества и хорошо просушенную.

Из инструментов для работы над конструкцией необходимо подготовить: сварочный аппарат, «болгарку» (угло-шлифовальную машинку) и круги для резки металла и обработки сварных швов, шуруповерт, электрическую дрель и сверла по металлу и дереву, электрический лобзик или ручную циркулярку. Хорошо, если есть просторный рабочий стол или площадка с идеально ровной поверхностью, позволяющей выполнять сварочные работы. Для фиксации деталей перед сваркой потребуются струбцины.

Пример монтажа лестницы на ломаных косоурах показан ниже в таблице. Такому хорошо организованному рабочему месту можно только позавидовать.

ИллюстрацияКраткое описание выполняемых операций
Для того чтобы косоур лестницы, изготовленный из профильной трубы, получился аккуратным на внешний вид и безупречно надежным в эксплуатации, его детали должны быть выложены и соединены идеально точно и ровно. Для этой цели в рассматриваемом примере мастер произвел разметку рабочего стола, на котором будет производиться фиксация деталей между собой.
Поверхность стола разлиновывается на квадраты или прямоугольники, равные расчетным параметрам высоты и ширины основы под ступени. Согласно этим линиям разметки и будут выкладываться детали конструкции.
В данном случае, прямоугольники имеют размер 260×200 мм, то есть ширина ступени будет составлять 260 мм, а ее высота — 200 мм.
Детали для изготовления косоура изготавливаются из целой металлической профильной трубы, которая размечается, а затем нарезается с помощью «болгарки».
Чтобы получились строго прямоугольные ступени, срезы делаются под углом в 45 градусов. Затем, при стыковке отдельных деталей, они составят прямой угол.
Удобство при изготовлении косоура из этого материала состоит в том, что сколь-нибудь значимых отходов от трубы — практически не остается. Это связано с геометрией профильной трубы.

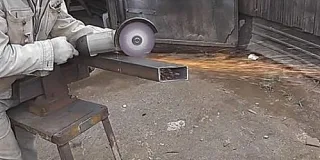

Выполнив рез под углом в 45 градусов, трубу необходимо перевернуть и совместить срезы, так, чтобы они образовали прямой угол.
Выкладываются детали на столе, по расчерченным линиям.

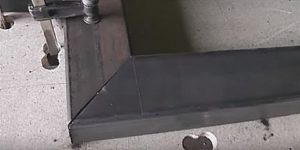

Если между деталями образовался небольшой зазор, то край среза можно слегка подкорректировать.
Чтобы линии среза деталей идеально совместились между собой, к ним необходимо приложить линейку и провести с помощью карандаша, как можно ближе к краю, на одной или обоях деталях, параллельные линии, по которым и будет производиться их корректировка.
Корректировка неровного края элемента конструкции производится с помощью «болгарки» с установленным на нее шлифовальным кругом. Причем этот процесс должен в большей мере заключаться в зачистке торца детали, а не в полноценном срезе, так как он снова может получиться недостаточно ровным.

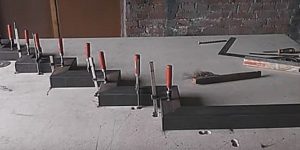

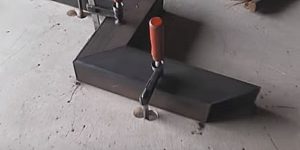

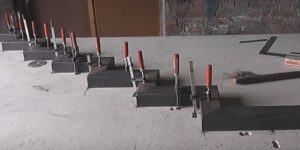

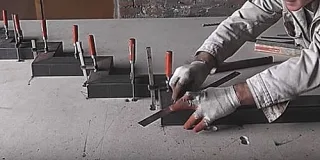

Готовые детали, после их выкладывания на поверхности стола (площадки), сразу же фиксируются на нем с помощью струбцин. Для этого в демонстрируемом примере мастер высверлил в поверхности специальные отверстия для заведения нижней губки струбцины.
Естественно, окончательная фиксация проводится после тщательного контроля перпендикулярности деталей и их линейных размеров.

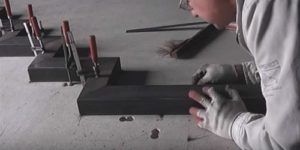

Затем, приложив и совместив зачищенный край к закрепленным на столе деталям косоура, необходимо разметить следующую деталь конструкции. Для этого, ориентируясь на разметки на столе, по верхней и нижней стороне трубы, имеющей ширину в 60 мм, от ее срезанного края откладывается ширина ступени, то есть в данном случае — 260 мм.

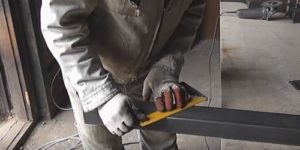

После этого на боковых сторонах профильной трубы, линией соединяются верхние и нижние найденные точки. При этом получившаяся линия должна располагаться под углом в 45 градусов.
Дополнительно стоит проконтролировать образовавшийся угол - у хорошего мастера для этого имеются специальные шаблоны или угольники с углом именно в 45 градусов.
Следующим шагом по найденной линии выполняется аккуратный и, насколько это возможно — ровный рез трубы. Этот процесс осуществляется также с помощью «болгарки».
Для того чтобы труба не смещалась, так как на нее будет оказываться весьма значительное давление, ее необходимо жестко зафиксировать в тисках или притянуть струбцинами к столу.
В результате получается очередная деталь.

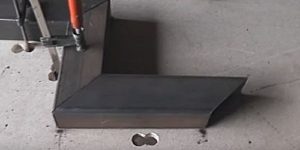

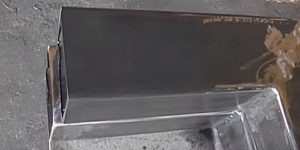

Край трубы получился, как видно на фотографии, достаточно ровным, поэтому в этот раз вполне можно обойтись без операции корректировки торцов.
После этого готовая деталь точно совмещается с остальной конструкцией, выверяется ее положение, а затем проводится окончательная фиксация к поверхности стола с помощью струбцины.
Когда все детали будут готовы, выложены и закреплены на поверхности стола, их необходимо прихватить между собой.

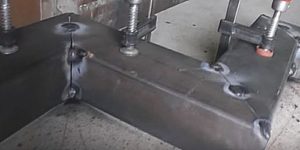

Первоначальная фиксация осуществляется небольшими прихватками. Сварные точки ставятся по углам трубы и на стороне, шириной в 80 мм, примерно посередине.
Про то, какие электроды лучше использовать, и какой ток выставлять – рассказывать не станем. Тот, кто разбирается в сварке — сам определит. А для новичков изготовление такой сложной конструкции — все же не самая удачная задача для наработки опыта.
После скрепления одной стороны косоура, его аккуратно следует перевернуть и уложить кверху стороной, с которой еще не произведено точечное скрепление.
Прихватывается эта сторона конструкции таким же образом, как и противоположная.

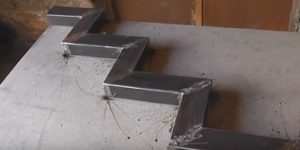

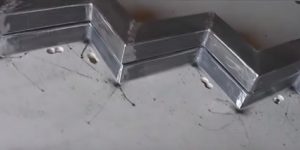

После того как все детали будут со всех сторон прихвачены точечной сваркой, еще раз проверяют ровность сборки, а затем переходят к сварке сплошным швом. Причем, шов начинают варить от углов трубы к центральной точке.
При этом необходимо учесть, что, проварив каждый из швов с одной стороны косоура, конструкцию необходимо перевернуть и сразу же проварить параллельный стык, иначе сборку может повести.
После соединения сваркой широких сторон трубы, производится сваривание боковых швов.
После полного сваривания конструкции, швы необходимо очистить от шлака, а затем очень хорошо зачистить шлифмашинкой, так как на них не должно оставаться заусенцев.
В результате обработки косоур должен выглядеть примерно так, как показано на иллюстрации.
Смонтировав оба косоура, их необходимо сложить между собой, чтобы проверить идентичность.
Все детали ступеней  косоуров должны полностью совпадать.
Не стоит паниковать, если обнаружатся некоторые отклонения. Но исправить их все равно придется, иначе ступени лестницы будут иметь перекос.
Сначала все секции косоура необходимо измерить, а затем привести всю конструкцию к общим размерам, то есть обрезать или нарастить ее крайние элементы.
На этом фото показана разница, возникшая между двумя крайними деталями после проведения сварочных работ — крайний отрезок переднего косоура стал немного короче. Поэтому его придется нарастить, наварив на него кусок трубы, который затем обрезается до необходимого размера, а сварочный шов тщательно зачищается.

Email Radiator 0,75L 0008

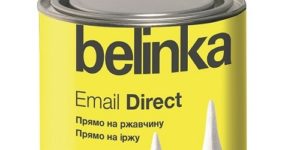

После того как косоуры будут окончательно готовы, их следует сразу же окрасить. Для этого потребуется краска по металлу, которая не только сделает вид изделий аккуратным, но и будет защищать материал от появления коррозии.
Сегодня в строительных магазинах представлен большой выбор краски разных производителей, которая может наноситься на металл даже без предварительной очистки от ржавого налета.

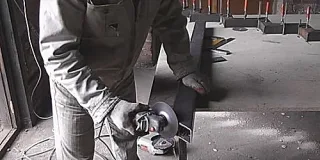

Но лучше все же такую очистку выполнить, установив на «болгарку» металлическую щетку.
А перед покраской нелишним будет и обезжирить поверхности, протерев их тряпкой, смоченной в уайт-спирите.

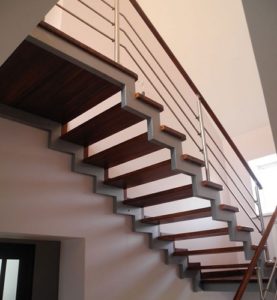

Готовые косоуры устанавливаются в запланированном для лестницы месте. Их крепление производится по-разному — так, чаще всего они фиксируются к полу и межэтажному перекрытию.
Другой вариант - косоур, который будет расположен около стены, закрепляется непосредственно на ней надежными дюбельными или анкерными креплениями. Однако, такое крепление возможно в том случае, если лестница будет монтироваться только вдоль капитальной надежной стены. Если же межэтажный переход будет проходить вдоль внутренней каркасной стены, обшитой, например, гипсокартоном, то основными местами фиксации лестницы должен быть пол и перекрытие.
Если строится двухмаршевая лестница с забежными ступенями на повороте, то это необходимо предусмотреть в проекте, так как внешняя ширина забежных будет больше, чем у рядовых ступеней.
Кроме этого, в области расположения забежных ступеней обычно устанавливаются упрочняющие конструкцию стойки.
Для того чтобы деревянные ступени не прогибались под весом человека, косоуры, после их установки и закрепления на месте, рекомендовано соединить одной или двумя профильными трубами 25×25 мм.
Эти элементы не только сделают ступени более жесткими, но и свяжут между собой косоуры, придав конструкции более высокую надежность.
Перемычки в каркасе под ступени фиксируются на конструкции после того, как косоуры будут закреплены на своем «штатном месте».

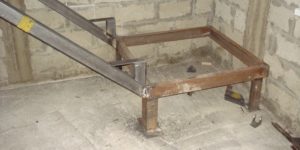

Если же планируется между двумя пролетами сделать межмаршевую переходную площадку, что значительно упростит изготовление конструкции, то под настил досок изготавливается квадратный или прямоугольный каркас со стойками, упирающимися в пол, к которому уже приваривается нижняя сторона верхнего пролета и верхняя сторона нижнего.
Причем, сварные работы производятся на месте установки лестницы.
После проведения дополнительных сварочных работ, металлическая конструкция еще раз прокрашивается.
Когда каркас под лестницу будет полностью готов, можно переходить к фиксации на нем деревянных деталей ступеней.
Будет показан пример скрытого крепления с помощью анкеров «Fisher TB», специально предназначенных для крепления деревянных деталей к пустотелому стальному профилю.
Для этого на горизонтальных участках косоуров просверливаются отверстия для анкеров диаметром 9 мм. Отверстие должно пройти только через верхнюю стенку трубы.
Для крепления одной ступени необходимо четыре анкера – по два с каждой стороны.
Следующим шагом необходимо точно позиционировать отверстия на тыльной стороне деревянной ступени.

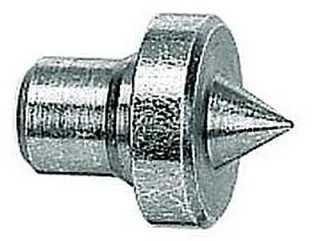

Для этого при приобретении анкеров рекомендуется сразу купить и специальные метчики «Fisher TBZ-2», хотя бы четыре штуки. Такой метчик показан на иллюстрации.
Диаметр его цилиндрической части таков, что метчик точно, без люфта, входит в просверленные 9-миллиметровые отверстия.
Метчики TBZ-2 вкладываются во все четыре отверстия ступени, острыми наконечниками вверх.
Теперь, поверх метчиков, на каркас устанавливается деревянная доска проступи. При этом тщательно контролируется ее положение, то есть прилегание к вертикальным стойкам, ширина свеса ступени, боковой вынос за пределы косоура – все деревянные проступи марша лестницы должны расположиться строго по одной линии.
Когда ступень точно выставлена, необходимо добиться, чтобы на обратное ее стороне четко отпечатались центры просверленных в металлическом основании отверстий. Это даст возможность идеального совмещения отверстий, которые будут сверлиться в доске.

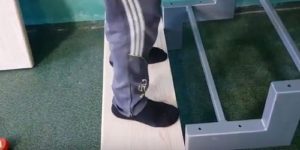

Для этого на ступень необходимо плотно прижать. Как видно на иллюстрации, мастер просто встал на поступь, и этого будет вполне достаточно, чтобы на доске остались четкие конусообразные следы от острых концов метчиков.

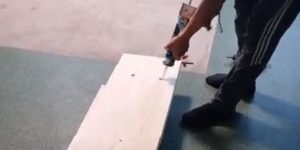

Теперь по оставленным точкам-вмятинам в доске высверливаются несквозные отверстия. С данным вариантом крепления отверстия должны быть диаметром 14 мм, а глубиной – 25 мм.
Чтобы не ошибиться в глубине сверления и не «прошить» доску насквозь, лучше всего установить на электродрель ограничитель глубины. Или же, по крайней мере, на самом сверле сделать метку предельной глубины, например, накрутив кольцо из изоленты.
После этого в отверстия металлического каркаса вставляются до упора пластиковые распорные анкеры.
Следующим шагом в них шуруповертом вкручиваются входящие в комплект саморезы. Саморез при вкручивании развальцует нижнюю цилиндрическую часть анкера, и этим самым создаст надёжное соединение со стенкой трубы.
Не стоит бояться того, что сам анкер – пластиковый. Он рассчитан именно на такие нагрузки и уже давно проверен практикой строительства каркасных лестниц.
Кроме того, получающееся крепление обладает определенной эластичностью, что предотвращает неприятные скрипы, которые зачастую возникают при прямом креплении дерева к металлу саморезами.

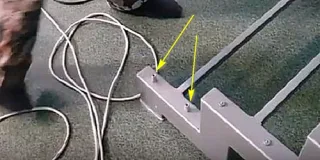

После такой фиксации сверху каркаса выступают рельефные широкие стороны анкеров, и их расположение в точности соответствует расположению отверстий на тыльной стороне ступени.
Следующим шагом отверстия в деревянной проступи заполняются столярным клеем или «жидкими гвоздями», предназначенными для склеивания древесины — это обеспечит максимально надежную фиксацию ступени на стальном каркасе.
После этого доска ступени устанавливается на каркас, так, чтобы цилиндрические рельефные части анкеров вошли в отверстия, высверленные в доске.
Далее, доску необходимо хорошо прижать, чтобы анкеры максимально глубоко вошли в заполненные клеем каналы.

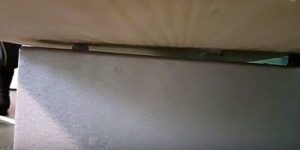

На этой иллюстрации хорошо видно, насколько анкеры вошли в отверстия проступи – специально продуманная геометрия этих крепления задает небольшой зазор, что гасит вибрации и предотвращает скрипы лестницы.
Когда клей, на который ступень посажена, полностью схватится, она гарантированно прочно укрепится на каркасе.
Таким же образом крепятся и все остальные ступени.

После того как все проступи будут установлены на место, можно переходить к монтажу ограждения лестницы. Важно помнить, что детали ограждения необходимо установить на расстоянии не более 150 мм друг от друга, особенно в тех случаях, когда в доме проживает маленький ребенок. Но об этом – подробнее в специальной статье, к которой ведет уже рекомендованная выше ссылка.

*  *  *  *  *  *  *

Автор выражает надежду, что читатель в достаточной мере уяснил, как проводятся этапы разработки проекта, изготовления деталей и сборки их в единую конструкцию. Обладая такой информацией, можно реально оценить собственные силы и принять взвешенное решение: заняться ли самостоятельным изготовлением лестничной конструкции из профильных труб, или все же доверить эту чрезвычайно ответственную работу профессионалам.

И в завершение публикации – видео, в котором показан пример монтажа лестницы на одном косоуре из профильной трубы

Видео: изготовление лестницы на монокосоуре из профильной трубы

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
