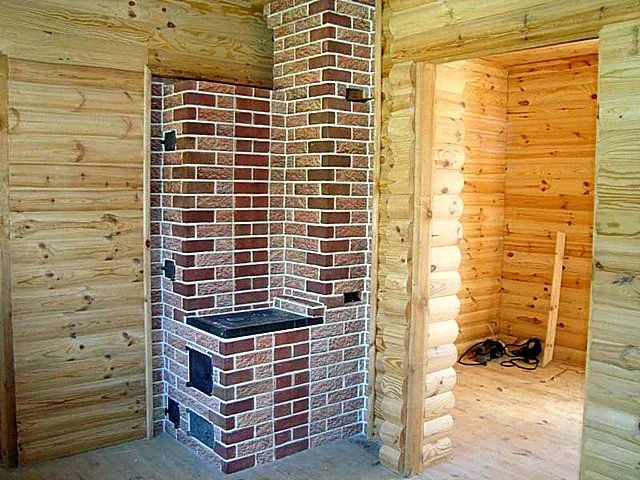

Облицовка печи керамической плиткой своими руками — не такая уж и простая задача, но при желании и аккуратном подходе к этому процессу – вполне выполнимая. Приведение в порядок стен кирпичной печи производится в том случае, если ранее нанесенная на них штукатурка начала отслаиваться, или же неприкрытая ничем кладка кирпичей выглядит неаккуратно.

Облицовка печи керамической плиткой своими руками

Облицовка печи керамической плиткой своими руками

Особенно актуальным становится этот процесс, когда в комнате, где установлена печь, планируется произвести капитальный ремонт. Можно, конечно же, удалив старую облицовку, оштукатурить поверхности новым слоем раствора, но подобная отделка будет смотреться все же «скучновато» Поэтому достаточно часто штукатурку комбинируют с кафелем или же полностью отделывают стенки керамической плиткой того или иного типа.

Немаловажно и то, что часто керамический слой способен выполнять не только декоративную функцию – он становится дополнительным аккумулятором тепла и эффективным источником теплового инфракрасного излучения.

Существующие способы облицовки печей плиткой

Следует правильно понимать, что перед тем, как заняться облицовкой кирпичной печи керамической плиткой, стенки все равно придется оштукатурить. Этот штукатурный слой не только является подготовительным под облицовку поверхностей декоративным материалом. Он выполняет еще и защитную, герметизирующую функцию для кирпичной кладки. Именно слой штукатурки не даст открываться швам, при повреждении которых появляется вероятность проникновения в помещение угарного газа, что является опасным не только для здоровья, но и для жизни обитателей дома.

Слой же керамической плитки защищает стены печи от быстрого остывания и, нагреваясь, отлично отдает тепло в помещения.

Мастера–отделочники применяют два принципиально различных по технологии способа облицовки печи керамической плиткой:

- Фиксация отделочных плиток на специальный жаростойкий клей.

- Монтаж облицовки без применения клея, когда керамические плитки вставляются в пазы металлических профилей, закрепленных на стенках. Этот способ позволяет при необходимости заменять поврежденные элементы, убирая старые и вставляя в каркас новые, продвигая их по пазам направляющих. Кстати, это открывает и возможности видоизменения со временем облика печи – можно его «оживить» установкой новых фрагментов.

В данной публикации будут рассмотрены оба способа облицовки стен печи — закреплением керамической плитки на специальный клей, и без применения клея — с использованием металлической каркасной конструкции.

Перед тем как перейти к описанию самих отделочных работ, для начала следует рассмотреть все необходимые операции по подготовке к их выполнению. Нельзя забывать, что подготовка – не менее важный процесс, чем сама облицовка, так как от этого этапа будет напрямую зависеть качество и надежность финишной отделки.

Что потребуется для работы?

Необходимые для работы инструменты

Первым делом необходимо подготовить инструменты, без которых никак не обойтись как при выполнении предварительных мероприятий, так и при проведении основных отделочных работ.

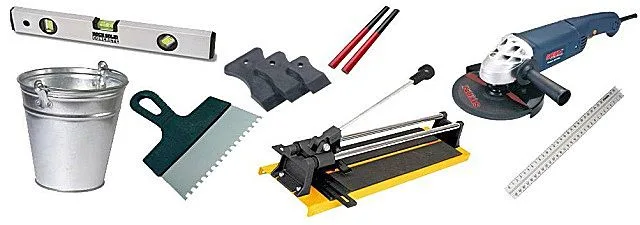

Перед началом работ необходимо позаботиться, чтобы под рукой были все необходимые инструменты

Перед началом работ необходимо позаботиться, чтобы под рукой были все необходимые инструменты

Список не включает в себя сложных инструментов и принадлежностей – практически все они есть у каждого хозяйственного владельца дома:

  • Шлифовальная машинка с кругом для керамики, плиткорез – для разных вариантов раскроя отделочного материала.
  • Шпатели:

- ровные, имеющие ширину в 100÷120 мм и 250÷300 мм;

- зубчатый, используемый для распределения раствора по поверхности, с высотой зубцов в 6÷8 мм;

- угловой – для удобства выведения углов печи;

- резиновый – для заполнения швов затирочным раствором.

  • Строительный шприц, если им планируется заполнять затиркой швы между плиткой.
  • Строительный уровень и отвес – для проведения разметки и проверки горизонтальности и вертикальности кладки в ходе работы.
  • Линейка металлическая и рулетка, простой карандаш или маркер.
  • Правило.
  • Мастерок (кельма).
  • Ведро для замешивания клея и емкость меньшего размера – для подготовки затирочного раствора.
  • Резиновый молоток – для простукивания плитки к стене.
  • Электрическая дрель и специальная насадка-миксер, с помощью которой замешивается раствор.
  • Пульверизатор для обрызгивания поверхности.
  • Металлическая щетка для очистки швов.
  • Широкая кисть для нанесения грунтовки.

Если монтажные работы будут производиться без применения клея, то дополнительно подготавливаются:

  • Ножницы для резки металла.
  • Деревянный брус и стальной уголок — для изготовления металлических кронштейнов и направляющих для установки керамической плитки.

Основные и вспомогательные материалы

Для облицовки стен печи керамической плиткой, монтируемой на клей, необходимо подготовить следующие строительные материалы:

  • Керамическая плитка. Ее количество просчитывается в квадратных метрах, после замера каждой из стенок печи, с учетом 5÷10 запаса на раскрой и на возможный брак в работе.
  • Грунтовочный раствор для обработки стен.
  • Штукатурка для печей и каминов.
  • Жаростойкий клей для плитки.
  • Затирочная смесь для заделки швов.
  • Стекловолоконная сетка-серпянка для армирования стен.

Если планируется без клеевой, каркасный монтаж керамической плитки, то необходимы будут еще и определённые металлические изделия. Подробнее об этом будет сказано в соответствующем разделе публикации.

Подготовка стен печи под облицовку плиткой

Первым шагом, перед оштукатуриванием и облицовкой любым из выбранных способов, поверхность печи нужно очень хорошо подготовить. Провести эти мероприятия нужно со всей тщательностью, так как от этого будет зависеть адгезия между раствором и стеной, а в дальнейшем – между оштукатуренной поверхностью и облицовочной плиткой. Кроме этого, ровная очищенная стена более удобна для проведения работ и для выравнивания на ее поверхности рядов плитки.

ИллюстрацияКраткое описание выполняемой операции

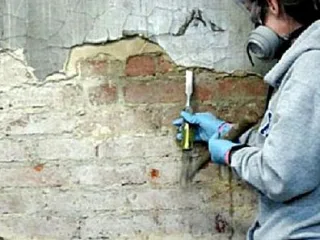

сня1Чтобы стена была ровной, ее необходимо очистить от старой штукатурки, иначе плитка со временем начнет отваливаться вместе с ней.
Для упрощения снятия глиняных слоев, рекомендовано намочить все поверхности печи водой, причем сделать это нужно несколько раз. Лучше всего произвести этот процесс с помощью пульверизатора, так как брызги попадает на и под старые штукатурные слои.
Промокшие слои будут намного легче отделяться от поверхности стены – их подцепляют шпателем или широкой стамеской, а при необходимости еще и подбивают молотком.
Старый раствор должен быть удален с поверхности полностью.

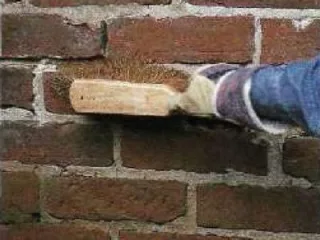

сня2Следующим шагом производится обильное увлажнение очищенной от штукатурки поверхности водой из пульверизатора.
Далее, стены очищаются металлической щеткой, а швы углубляются на 7÷8 мм с помощью узкого зубильца (можно воспользоваться и шлифмашинкой – но очень аккуратно, чтобы не выбрать раствор слишком глубоко).
В том случае, когда планируется облицевать недавно построенную печь, то этот процесс должен производиться только после того, как кладка даст усадку, то есть как минимум нужно выждать шесть÷восемь месяцев.
сня3Очищенную поверхность стен необходимо обязательно загрунтовать. Такая проникающая пропитка создаст благоприятные условия для сцепления штукатурного раствора и кирпичной стены, так как свяжет песок и глину в глубине швов кладки.
Старый раствор не будет крошиться, и мешать нормальной адгезии.
Чтобы перейти к следующему этапу работ, необходимо дождаться полного просыхания грунта, так как он должен создать на поверхности своеобразную пленку.

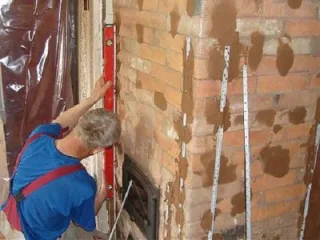

сня4Чтобы облицовка была аккуратной, а плитка легла ровно, стены необходимо проверить на соответствие вертикальной плоскости – этот процесс проводится с помощью отвеса и строительного уровня.
При обнаружении значительных перепадов, их необходимо устранить, так как уже плиткой это вряд ли получится сделать.
Чтобы избавиться от неровностей на стене, на ее поверхности с помощью гипсового или глиняного раствора закрепляются металлические маяки – в качестве них обычно используются специальные металлические направляющие.
Рекомендовано наносить на кирпичную стену выравнивающий слой не более 10 мм. Но если стена имеет более серьезные отклонения от вертикали, то придется произвести выравнивание в несколько этапов, накладывая несколько не толстых слоев раствора.
сня5Стены выравниваются раствором, замешанным из сухой жаростойкой штукатурной или же глиняной смеси.
сня6Сухая смесь всыпается в воду (пропорции изготовления раствора должны быть указаны на его упаковке), а затем перемешивается с помощью электрической дрели с соответствующей насадкой для получения однородной пластичной массы.

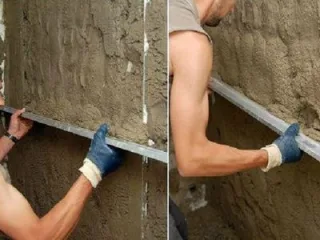

сня7Готовый раствор набрасывается на стену с помощью кельмы чуть толще уровня установленных маяков.
Затем с помощью правила штукатурный слой выравнивается по ним до идеала.
сня8В том случае, когда стена печи не имеет значительной деформации, и будет вполне достаточно тонкого слоя для ее окончательного выравнивания, штукатурный раствор наносится и распределяется по поверхности обычным широким шпателем (кельмой).
сня9При снятии старого штукатурного покрытия, под ним могут обнаружиться сколы кирпичей на углах.
Чтобы при облицовке стен плиткой под ней не осталось пустых полостей в местах сколов, рекомендовано укрепить углы старой кладки металлическим перфорированным или обычным металлическим уголком.
сня10После нанесения и выравнивания штукатурного слоя по всей поверхности стены, его укрепляют стекловолоконной армирующей сеткой, которую наносят на еще не застывший раствор и прижимают к нему широким шпателем, как бы вдавливая сетку в штукатурку.

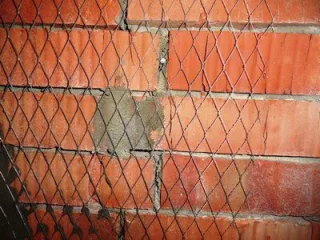

сня11После просыхания армированной штукатурной смеси, сверху нее наносится еще один тонкий, закрывающий слой раствора.
После нанесения выравнивающего слоя, печь оставляют до полного просыхания.
Здесь же нужно отметить, что если на стены наносится толстый слой штукатурки, то его армируют металлической сеткой, с ячейками размером в 15÷20 мм. Ее растягивают и закрепляют на поверхности гвоздями со шляпками большого диаметра.
В любом случае, плитка приклеивается только на полностью просушенную стену.
сня12Если на оштукатуренную стену плитка будет фиксироваться на клей, то поверхность потребуется еще раз покрыть грунтовочным раствором.
Готовность к дальнейшим работам – только после полного просыхания последнего нанесённого слоя грунтовки.

Процесс подготовки стены под облицовку – далеко не самое приятное мероприятие, но к нему нужно отнестись со всей серьезностью, если в результате планируется получить аккуратную отделку, которая будет надежно держаться на поверхности печи долгие годы.

Облицовка кирпичной печи плиткой с использованием специального клеевого состава

Прежде чем перейти к описанию процесса монтажа плитки на стены печи, несколько минут внимания необходимо уделить клеевым составам, подходящим для это цели. Кроме того, требует освещения достаточно сложные процесс резки керамической плитки, так как неправильные действия вполне способны испортить всю работу.

Какой клей потребуется для облицовки печи плиткой

Клеевой состав, применяемый для кладки плитки на стены кирпичной печи, должен обладать особенными характеристиками, так как будет подвергаться воздействию высоких температур.

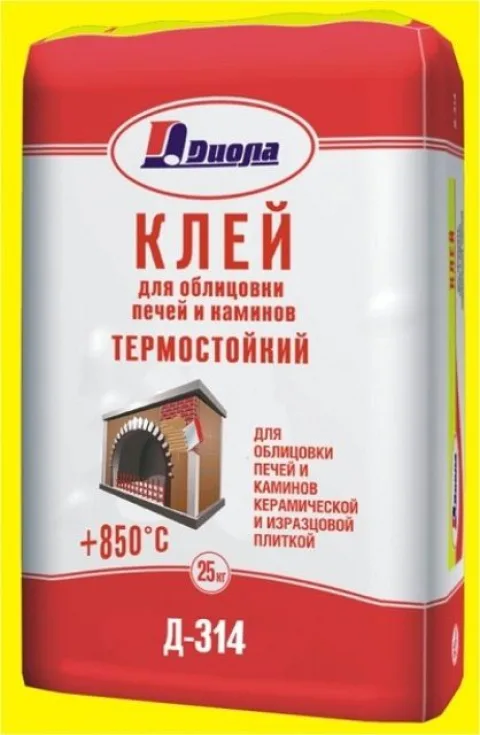

В качестве примера: упаковка специальной сухой строительной смеси – термостойкого клея для облицовки печей

В качестве примера: упаковка специальной сухой строительной смеси – термостойкого клея для облицовки печей

Некоторые мастера-плиточники предпочитают составлять раствор клея по собственным рецептам. Например, один из них — достаточно прост. Смесь составляется из портландцемента, клея ПВА и небольшого количества соли. Однако, сложность составления таких вариантов клея состоит именно в правильном подборе пропорций. Поэтому, если нет наработанного опыта в этом деле, то лучше всего воспользоваться готовым сухим составом, продающимся в строительных магазинах в бумажной упаковке. В такой клей уже добавлены все необходимые ингредиенты, и останется только добавить необходимое количество воды и перемешать до однородной пластичной массы.

Опытные плиточники добавляют и в готовый состав клея немного соли, так как она аккумулирует влагу, не позволяя ей полностью быстро испаряться из раствора, поддерживая пластичность смеси.

Резка керамической плитки

Керамическая плитка имеет очень высокую твердость, поэтому резать ее непросто, особенно в тех случаях, когда требуется раскроить сложную форму. Чтобы не испортить материал уже в ходе облицовки, рекомендуется заранее изучить информацию о технологии правильной резки, чтобы получался ровный край без выступов и заусенец. А еще лучше – попрактиковаться на каких-либо ненужных фрагментах, чтобы набить руку.

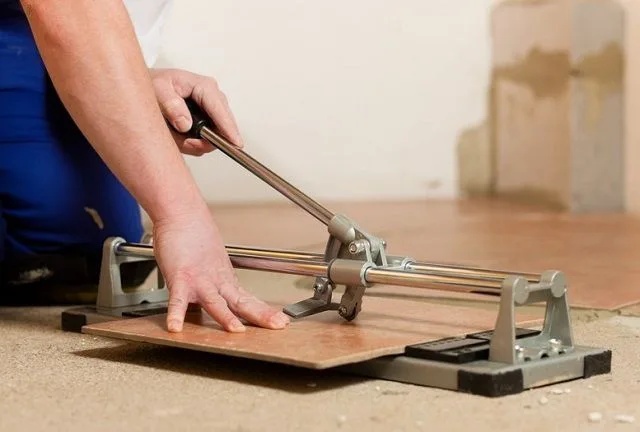

Самый простой и удобный вариант для резки по прямой линии – это использование специального станка-плиткореза

Самый простой и удобный вариант для резки по прямой линии – это использование специального станка-плиткореза

Керамическую плитку рекомендовано резать с помощью специального ручного станка, который называется плиткорезом. Может сгодиться стеклорез для толстого стекла, а нередко для этого процесса оптимальным решением становится шлифмашинка с установленным на нее диском по камню.

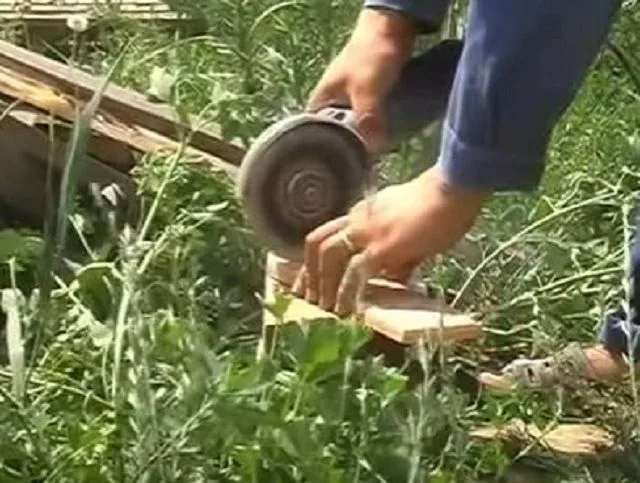

Шлифмашинка позволяет при необходимости выполнить вырезание угловых фрагментов плитки

Шлифмашинка позволяет при необходимости выполнить вырезание угловых фрагментов плитки

Терракотовую плитку, которую достаточно часто применяют для облицовки печей, обычно разрезают только шлифовальной машинкой.

Если работа будет производиться плиткорезом, то его нужно подготовить:

  • Сначала проверяется надежность закрепления роликового резца. Он должно хорошо проворачиваться вокруг оси, но не двигаться из стороны в сторону. Если такая проблема выявлена, то колесо нужно жестко закрепить болтом.
  • На направляющую рамку и режущий ролик капают по нескольку капель машинного масла.
  • Необходимо обязательно проверить, насколько режущая грань ролика острая – возможно, резец требует замены. В это время от времени возникает необходимость, особенно если плиткорезом ранее интенсивно пользовались.
  • Правильно настроенный плиткорез способен разрезать плитку толщиной в 4÷8 мм.

Сама процедура резки осуществляется в следующем порядке:

  • Первым шагом с области, на которую должна быть установлена плитка, снимаются размеры.
  • Затем, производится разметка самой плитки с учетом ширины швов. Линии на плитке вычерчиваются с помощью маркера.
  • Перед разрезанием, плитку нужно надежно закрепить в плиткорезе, так, чтобы отмеченная на ней линия разреза находилась под режущей гранью ролика-резца, по линии его поступательного перемещения
  • Следующим шагом, роликом с нажимом проводят по линии разметки. Намеченная бороздка предопределит линию разлома, надрезав лицевую поверхность плитки.
  • Затем опускают специальный рычаг с лапками, которые и разделит плитку надвое.

При применении для резки шлифовальной машинки, плитку в целях безопасности мастера и образования аккуратного обрезанного края, рекомендовано жестко удерживать или закреплять на ровной горизонтальной поверхности со свесом отрезаемой части.

Кроме выше названных инструментов, для резки плитки применяется и ручной плиткорез, который также обладает функцией кусачек.  Принцип действия – аналогичный: роликом прочерчивается борозда, а затем, при сжатии рукояток, лапки разламывают плитку надвое. Однако, нужно помнить, что толстую, например, напольную плитку, этим инструментом разрезать не получится. Кроме того, вероятность возможных неудач – намного выше, чем при работе с настольным станочным плиткорезом.

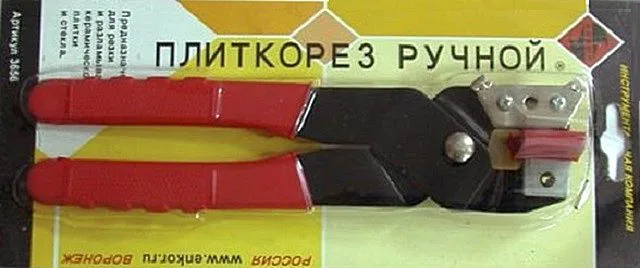

Простейший ручной плиткорез, который, однако, может и не справиться с качественным раскроем толстой керамической плитки

Простейший ручной плиткорез, который, однако, может и не справиться с качественным раскроем толстой керамической плитки

При использовании для разрезания керамической плитки обычного стеклореза, придется приложить дополнительные усилия для углубления линии разлома и разделения плитки на две части.

Поэтому для быстрой и аккуратной работы рекомендовано использовать плиткорез, который безопасен и прост в эксплуатации. Если в хозяйстве его нет, то стоит попытаться взять в аренду – многие строительные магазины практикуют подобную услугу.

Облицовка печи плиткой, фиксируемой на клей

Теперь, когда подготовительные работы произведены, и известно, какой клей лучше использовать, а также как можно раскроить плитку в нужный размер, можно переходить непосредственно к отделочным работам.

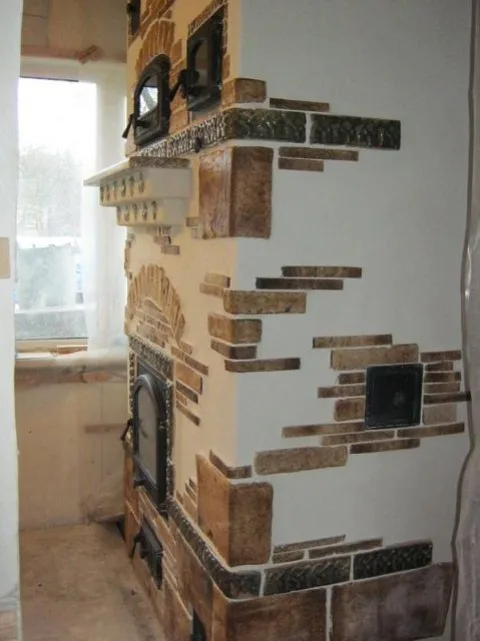

По замыслу мастера, печь отделывается по комбинированной технологии – применяются оштукатуривание и облицовка терракотовой плиткой

По замыслу мастера, печь отделывается по комбинированной технологии – применяются оштукатуривание и облицовка терракотовой плиткой

В данном случае представлен комбинированный вариант отделки, когда терракотовая керамическая плитка идет в комплексе с оштукатуренной и окрашенной поверхностью.

ИллюстрацияКраткое описание выполняемой операции
пли1Чтобы кладка плитки пошла ровно, необходимо идеально вывести горизонталь первого ее ряда.
На глаз сделать этого не получится, так как даже небольшие отклонения в нижней части облицовки перейдут в значительные видимые перекосы кладки, расположенной выше.
Поэтому сначала нужно определить нижнюю линию, по которой и будет осуществляться выравнивание. На помощь в любом случае придет строительный уровень.
Если линию нужно отбить на длинной стороне сооружения, то проще всего это сделать с помощью малярного шнура. На узкой стороне печи бывает достаточно линейки или правила.
Обычно такую линию размечают по верхнему краю нижнего ряда плитки.
пли2Надежнее будет закрепить по нижнему краю первого ряда специальный перфорированный алюминиевый Г-образный профиль, который послужит подставкой для плитки и точно не даст ей отклониться от разметки или соскользнуть вниз.
Уголок закрепляется к стене печи дюбелями, устанавливаемыми с шагом в 200÷250 мм. Размер уголка зависит от толщины плитки – он не должен выступать над отделанной поверхностью.
Если плитка будет укладываться от пола, и уголок будет закрепляться на стыке двух поверхностей, то его размер не будет иметь значения - главное, чтобы он был выставлен по уровню.
Вместо алюминиевого уголка, может быть использована ровная деревянная рейка, которую можно будет после высыхания клея в кладке, попросту демонтировать.
пли3Далее, можно приступать к кладке.
Облицовка обычно производится от угла строения. Если в комплекте плитки предусмотрены угловые элементы, то проблем с выведением углов не будет, так как они будут полностью защищены от повреждений, а возможные неровности будут скрыты.
Сначала укладываются угловые элементы по обоим углам конструкции, и только после их закрепления монтируются плитки, заполняющие пространство между ними. При необходимости одна или две из них подрезаются.
Каждый уложенный горизонтально ряд обязательно проверяется строительным уровнем.
RB/10Если же в комплекте не предусмотрены угловые плитки, то для того чтобы угол печи был аккуратным, на нем закрепляют другой перфорированный угловой профиль, имеющий скругленное выступающее ребро.
Этот элемент закрепляется на углу печи также дюбелями, которые устанавливаются на расстоянии друг от друга в 250÷350 мм.
Нередко обходятся и без них, чтобы не повреждать углы кирпича – перфорированные «крылья» профиля просто утапливают в нанесенный раствор.
Один из вариантов подобного профиля показан на иллюстрации.
пли5Чтобы горизонтальные и вертикальные швы между рядами плитки были одинаковыми, используются различные приспособления.
Можно применить специальные крестики или, как в данном случае, кусочки битой ненужной плитки, устанавливаемые между элементами кладки.
Главное, чтобы они все были одной толщины.
пли6Клей, замешанный с помощью миксера, может быть нанесен на поверхность печи с помощью зубчатого шпателя, или же на саму плитку.
При установке плитки на стену, ее хорошо прижимают и сразу же вставляют в швы пластиковые крестики или же другие калибровочные приспособления.
Не забываем, что приклеенную плитку можно выровнять, подкорректировать только в течение 10÷12 минут, пока смесь еще не схватилась.
Клеевой раствор, выступивший в швы кладки, нужно сразу же удалять, не дожидаясь его засыхания, так как эти просветы между плитками должны быть заполнены более пластичным затирочным раствором.
Калибровочные элементы удаляются только после того, как клей схватится, и плитку уже нельзя будет случайно сдвинуть.
пли7Если планируется облицевать стены сплошной кладкой, то, установив 5÷6 рядов, рекомендовано сделать перерыв на несколько часов, чтобы клей хорошо схватился, и нижние ряды стали бы надежной опорой для верхних.
Выдержав такую технологическую паузу, можно завершать облицовку печи плиткой полностью.
А вот к заполнению швов переходят только через сутки после укладки последнего ряда.
пли8Если для стен печи выбран комбинированный вариант оформления, то, завершив приклеивание плитки, уже через один-два часа можно заняться преображением оштукатуренной поверхности.
пли9Первым шагом все поверхности, не облицованные плиткой, необходимо покрыть шпаклевочным составом.
Этот процесс проводится с помощью шпателей – узкого и широкого.
Шпаклевка наносится тонким слоем, и ее функция состоит в том, чтобы сделать поверхности гладкими, тем самым подготовив их под окрашивание.

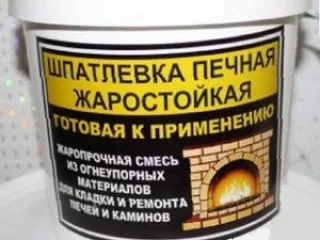

пли10Для этого этапа работ используется жаростойкая шпаклевка для печей и каминов, которая чаще всего поступает на реализацию в готовом виде в пластиковых ведрах.
пли11Покрыв шпатлёвкой все оштукатуренные поверхности, нужно оставить печь на одни-двое суток для полного высыхания всех слоев предварительной отделки.
пли12Далее, если для отделки использовалась терракотовая плитка, то ее рекомендуется залакировать, придав ей более яркий цвет.

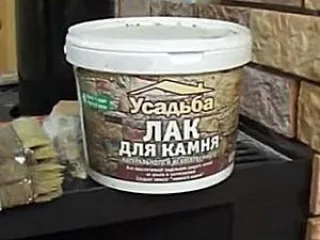

пли13Для этого процесса используется бесцветный лак для камня.
пли14Следующим шагом окрашивается вся остальная поверхность, покрытая шпатлевкой. Для этой цели используются кисти разной ширины.
Окрашивание нужно производить аккуратно, не задевая плоскости плитки.
Возможно, стоит продумать временную защиту керамической плитки от случайного загрязнения – с помощью малярного скотча, старых газет и т.п.
пли15Для окрашивания подойдет эмаль для радиаторов, рассчитанная на повышенный нагрев и перепады температур.
При желании, в белый лакокрасочный состав можно добавить колер, придав оттенок, который хорошо будет гармонировать с наклеенной плиткой.
пли16Далее, переходят к заполнению швов.
Затирочный состав подбирается по цвету к плитке или же к окрашенным поверхностям.
Швы можно заполнить затирочным составом, используя строительный шприц или же затолкать его в полости между плиткой с помощью резинового шпателя. Первый вариант позволит провести этот процесс быстрее, а заполнение будет аккуратным и не заденет поверхностей плитки. Подобие шприца можно изготовить и самостоятельно – выложить затирочный состав в плотный полиэтиленовый пакет, у которого затем аккуратно подрезать один уголок.
Если же небольших ляпов не удастся полностью избежать, то с уже ранее залакированной поверхности плитки будет проще удалить раствор.
Попавшую на плитку смесь стирают влажной, но не мокрой губкой.

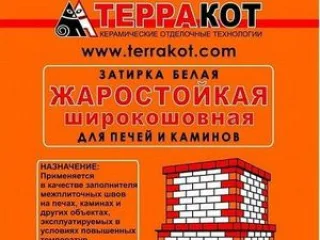

пли17Для заполнения швов применяется жаростойкая широкошовная смесь для каминов и печей, которая замешивается непосредственно перед началом работ.
Окончательную ровность швам придают специальным инструментом – узкой расшивкой.

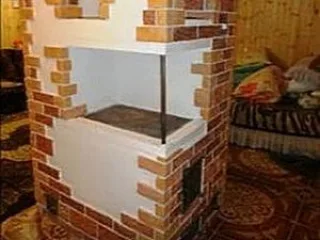

пли18После завершения этого этапа работ, отделку печи можно считать завершенной.

Еще один пример облицовки печи терракотовой плиткой – в расположенном ниже видеосюжете:

Видео: Облицовка печей керамической плиткой «Терракот»

Монтаж керамической плитки на стену печи без клея

Облицовка кирпичных стен печи керамической плиткой без применения клея требует некоторых навыков по работе с металлом. Такой метод подходит для тех, кто не уверен в том, что посадка облицовочного материала на клей будет надежной.

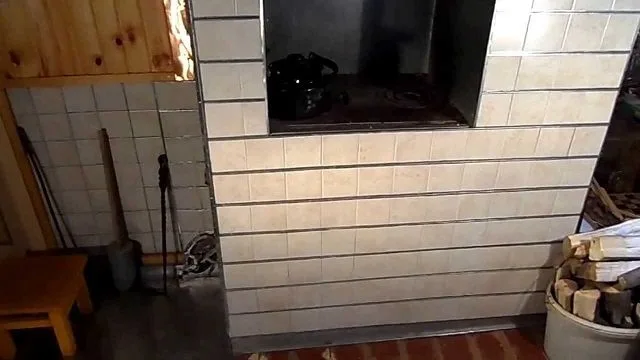

Облицевать печь керамической плиткой можно и «сухим» способом – без использования растворов, но с созданием каркасной конструкции

Облицевать печь керамической плиткой можно и «сухим» способом – без использования растворов, но с созданием каркасной конструкции

Если принято решение произвести отделку стен без применения клея, то не придется приобретать смеси для изготовления клеящих и затирочных растворов. Но зато потребуется подготовить некоторые инструменты, такие как перфоратор, шуруповерт, заклепочник, деревянный молоток и ножницы по металлу.

Этот способ отделки печи имеет ряд преимуществ над клеевой облицовкой:

  • Плитка никогда не отпадет, так как она не имеет непосредственного контакта с поверхностью стен печи, и поэтому на нее никак отрицательно не воздействует высокие или низкие температуры, а также их резкие перепады.
  • Между печной стеной и слоем облицовки образуется пространство, выполняющее роль воздушной «подушки», которая значительно замедляет остывание печи, действуя по принципу функционирования изразцовой отделки.
  • Так как плитка не приклеивается к стене, при ее случайном повреждении ее можно легко заменить на целую. Кроме этого, если появится желание изменить дизайн помещения, не придется проводить трудоемкую работу по сбиванию старой плитки – ее можно будет просто вытащить из металлических направляющих и установить в них новую. Ну а демонтированный материал тоже не пропадет – его можно полноценно использовать еще раз, например, на даче.
  • Преимуществом также можно назвать то, что подобным способом можно легко перенести на поверхность печи орнамент, состоящий из плиток разного цвета. Только для этого необходимо заранее составить схему выбранного рисунка.

Облицовка таким способом требует тщательных замеров всех линейных параметров печи – для изготовления и размещения металлических элементов конструкции. Сама по себе основа – это каркас, состоящий из металлических направляющих для установки плитки.

Для работы потребуется:

  • Оцинкованный лист металла 1000×2000 мм толщиной 0.5÷0.6 мм – для изготовления направляющих и плинтуса.
  • Алюминиевая полоса 20×2,5 мм и уголок 20×20 мм – для изготовления каркасной рамы.
  • Заклепки, анкеры и дюбели.

В данном случае будет рассмотрена облицовка печи плиткой без применения клея от пола до варочной камеры. Другие участки печи отделываются по тому же принципу.

Итак, работы по изготовлению каркаса и монтажу плитки проводятся следующим образом:

ИллюстрацияКраткое описание выполняемой операции
без1Первым шагом производится разметка поверхностей печи. Для этого понадобится малярный шнур и строительный уровень.
Сначала определяется нижняя линия для закрепления металлической направляющей – она должна находиться на высоте от пола, равной ширине плинтуса.
Затем отбивается верхняя линия, завершающая кладку в этой области печи. Обе линии обязательно дополнительно проверяются по строительному уровню.
После этого вся стена между верхней и нижней линиями размечается с помощью линейки и строительного уровня на полосы, имеющие высоту, которая должна быть больше высоты керамической плитки на 2÷2,5 мм. По данным разметкам будут отбиваться линии для закрепления по ним направляющих.
Расстояния должны превышать высоту плитки для ее свободного хода по каналам направляющих.
без2Далее, по проставленным отметкам, с помощью малярного шнура, отбиваются ровные линии.
С одной стороны шнур закрепляется к стенке, растягивается до противоположного угла печи, затем оттягивается от стены и резко отпускается. Соприкасаясь со стеной, окрашенный шнур оставит на ней идеально ровную линию.
Эта процедура проводится столько раз, сколько рядов плитки предполагается установить на стенке печи.
без3Следующим шагом необходимо закрепить на облицовываемом участке стены раму из алюминиевого уголка и полос, которая станет основой для закрепления направляющих для плитки.
без4По углам отделываемой поверхности с помощью анкеров закрепляются алюминиевые уголки, которые станут вертикальными краями будущего обрамления.
Затем, по верхней отбитой линии, проходящей на уровне нижнего края варочной камеры, закрепляются алюминиевые полосы – от углового профиля до варочной камеры, с одной и другой ее стороны.
После этого, по нижнему краю варочной камеры закрепляется отрезок алюминиевого уголка. Боковые края его стороны, находящей на стену, должны совпасть с полосами, закрепленными ранее. То есть на стене, на уровне нижнего края плиты, должна образоваться единая алюминиевая полоса.
Следующим шагом, по нижней части стенки, вдоль пола, фиксируется дюбелями цельная алюминиевая полоса.
Таким образом, на облицовываемой области стены составляется рама.
без5Далее, верхний и нижний край рамы нужно соединить алюминиевыми вертикальными полосами, закрепив их заклепками на расстоянии в 300÷350 мм друг от друга.
Эти полосы станут частью каркаса, на который будут закрепляться горизонтальные направляющие для установки в них плитки.
без6Теперь, когда рама закреплена на стене, можно подумать и об остальных элементах каркаса.
В качестве направляющих для установки плитки можно использовать готовые алюминиевые Н-профили, подобрав их по толщине плитки. Один такой профиль выполнит сразу две функции: он станет нижней направляющей для выше устанавливаемого ряда плитки, и верхней - для нижнего ряда.
без7.1Если не хочется, чтобы своим видом плинтуса выдавали свое кустарное происхождение, можно поискать и для них подходящую форму среди металлических профилей — ассортимент подобных изделий в строительных или мебельных магазинах достаточно богат.
Если есть возможность, можно приобрести и готовый алюминиевый плинтус. Он обойдется несколько дороже, но и вид у него более аккуратный и эстетичный. Есть еще одно важное преимущество – о его края невозможно будет пораниться, в отличие от самодельного, изготовленного из оцинкованного металла.
без7Если же принято решение сэкономить на алюминиевых готовых профилях и сделать необходимые детали самостоятельно, то для этого потребуется специальное приспособление, состоящее из деревянного бруса 60×50 мм и закрепленной на нем с помощью саморезов стальной полосы толщиной 6 мм.
Полоса должна выступать за пределы бруса, примерно на 10÷11 мм.
На этом приспособлении будет удобно производить сгибание оцинкованных полос.
без8Итак, чтобы самостоятельно изготовить плинтус потребуется оцинкованная полоса, имеющая ширину, равную высоте расстояния от пола до нижней отбитой на стене линии, плюс по 15÷20 мм с каждой стороны полосы для сгибов, по которым плинтус будет фиксироваться к стене и полу.
Таких полос по количеству необходимо изготовить столько, сколько стен будет облицовываться плиткой.
Их длина вымеряется также по длине стены, с учетом срезов и загибов для формирования внешних или внутренних углов.
без11Оцинкованную заготовку для плинтуса укладывают сверху стальной полосы на брус и закрепляют струбцинами. Заготовка должна выступать за пределы стальной полосы, закрепленной на брусе на 15÷20 мм.
Затем по выступающей части полосы-заготовки простукивают деревянным молотком. Под его ударами край должен согнуться до прямого угла.
Такие загибы нужно сделать с каждой стороны заготовки.
Через получившиеся загибы, плинтус и будет закрепляться к полу и стене.
Изготовив плинтус, его можно сразу же закрепить по нижней отбитой линии.
без9Чтобы изготовить J-профиль для направляющей, нужно знать, как выглядит его форма. На этой иллюстрации можно хорошо ее рассмотреть.

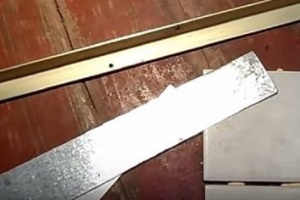

без10Заготовки из оцинкованного листа толщиной в 0,5 мм для изготовления направляющих должны иметь ширину в 44 мм и длину, равную ширине печи.
Их потребуется по две штуки на каждый ряд.
без1111Заготовка укладывается на то же приспособление, которое использовалось для изготовления плинтуса, с выступом за стальную полосу на 6÷7 мм и жестко закрепляется на нем струбцинами.
Далее, по краю заготовки постукивают молотком и загибают его под прямым углом.
После того как угол по краю заготовки будет загнут, с нее снимают струбцины и сдвигают вперед на расстояние равное толщине плитки плюс 1,5÷2 мм.
Затем, полосу снова сгибают с помощью простукивания по ней деревянным молотком.
Таким образом, получается самодельный J-профиль направляющей.
без12Изготавливая каждый из профилей, его проверяют на совместимость с толщиной плитки.
Для этого плитку устанавливают в паз профиля и перемещают по этому «каналу» направляющей – она должна по нему свободно скользить.
без13После того как будет изготовлено нужное количество таких направляющих, их можно монтировать на каркас, закрепленный на стене печи.
Они должны фиксироваться на вертикальных алюминиевых полосах и угловых профилях каркаса по отношению друг к другу так, как показано на данном фото.
Для того чтобы легче было производить их крепление, рекомендовано заранее разметить и просверлить отверстия для заклепок.
без14Фиксацию J-профиля производят, ориентируясь на ранее отбитые на стене линии.
При этом рекомендовано, закрепляя направляющие для каждого из рядов, устанавливать в них плитку и продвигать ее по ним от начала до конца и обратно. Произведя такой «эксперимент», можно быть уверенным, что не придется переделывать работу.
На этой иллюстрации показано, как направляющие закрепляются к вертикальным элементам каркаса с помощью заклепок, а так же то, как установлена в них плитка.
без15Монтаж направляющих профилей производится от закрепленного плинтуса, внахлест на его загиб, по которому плинтус закреплен к стене печи — этот фактор тоже нужно учесть при разметке поверхности.
Верхний профиль первого ряда, который будет удерживать плитку по верхней ее стороне, закрепляется по следующей вышерасположенной отбитой на стене линии.
Затем, процесс повторяется при монтаже направляющих для каждого последующего ряда.
без16Закрепив направляющие для двух-трех рядов, плитку вставляют между верхним и нижним J-профилями, и продвигают до противоположного угла печи.
Так заполняются плиткой все ряды.
без17Когда все ряды будут заполнены плиткой, можно переходить к монтажу угловых вертикальных профилей, которые закроют стыки плитки на углах, а также обрамляющих варочную камеру уголков.
Эти элементы можно изготовить самостоятельно или же приобрести в готовом виде.
без18Внешние углы печи рекомендовано оформить скругленными угловыми профилями-накладками.
Их фиксируют на алюминиевые уголки, входящие в конструкцию каркасной рамы и закрепленные к стене.
Декоративные угловые элементы аккуратно прикручиваются с помощью саморезов по металлу.
без19Чтобы поверхность варочной камеры не осыпалась и не попадала в приготовляемые блюда, ее стенки отделываются оцинкованными листами, которые сгибают по краям.
Благодаря этим сгибам, соединение листов на стыках поверхностей будут более надежным, так как они монтируются внахлест, а через него прикручиваются к стенам.
Металлическую отделку варочной камеры рекомендовано покрыть жаростойкой краской, которая значительно облегчит уход за поверхностями.

Этот способ облицовки печи предназначен для творческих хозяев, которые любят экспериментировать и изготавливать все своими руками. Но совершенно очевидно, что подобный подход к отделке потребует максимальной концентрации терпения и аккуратности. Тому же, кто не уверен в том, что все детали конструкции получатся у него должным образом, но способ пришелся по душе, придётся поискать возможность приобрести необходимые профили в готовом виде.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
