Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

 Как сложить печь своими руками из кирпича

Как сложить печь своими руками из кирпича

Чтоб узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа - варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

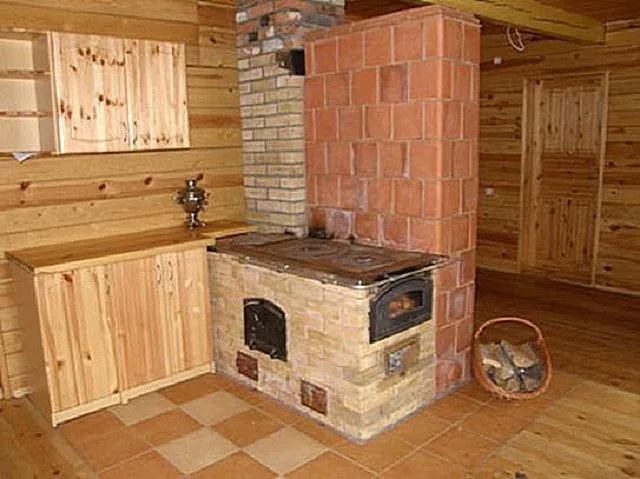

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

 Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

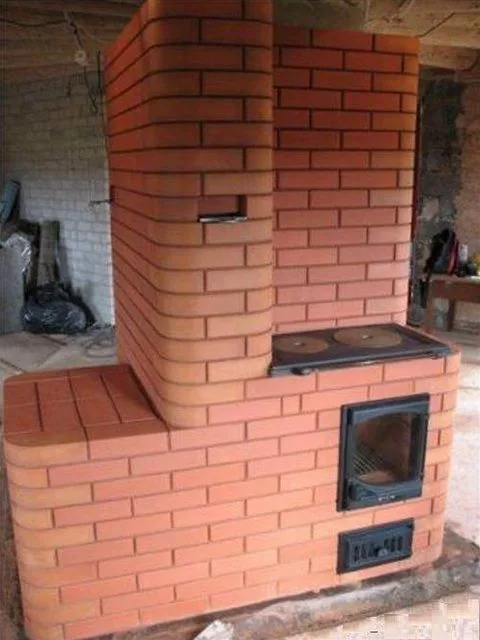

Отопительно-варочная печь - это многофункциональное массивное сооружение

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

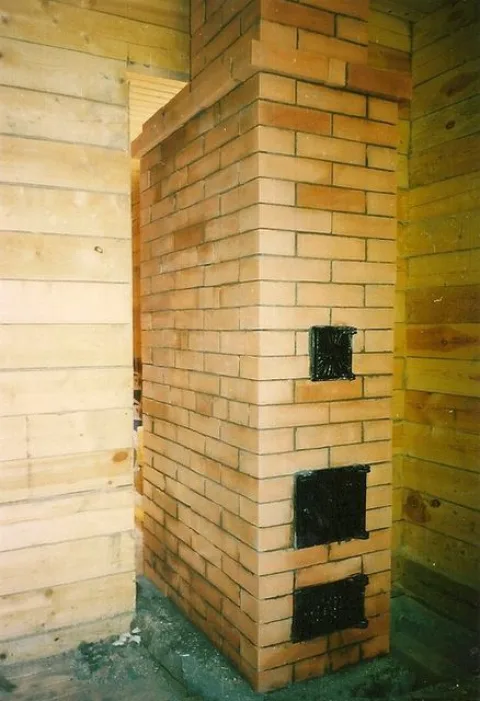

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

  • Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
  • Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
  • При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
  • Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
  • Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

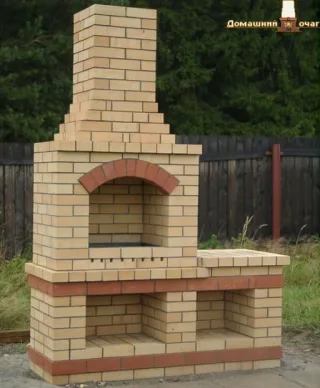

Как сделать барбекюПечь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.



Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» - это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

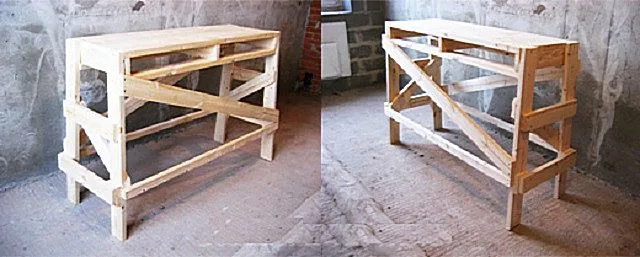

"Козлы" понадобятся при проведении кладки верхних рядов

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный - это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

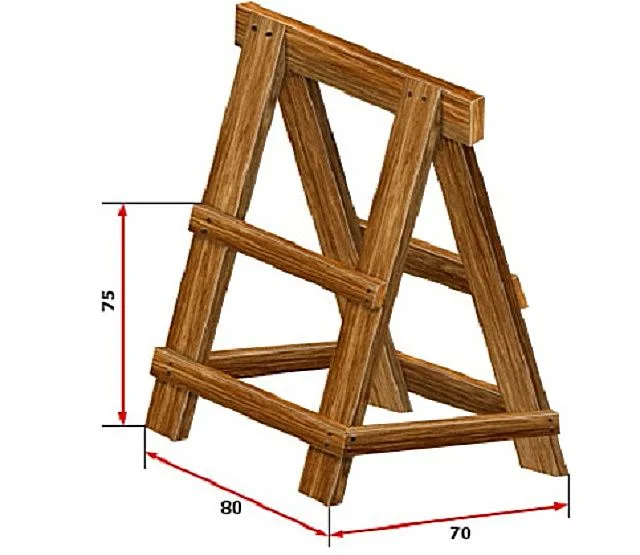

Можно обойтись и парой более компактных "козелков", делая на них временный дощатый настил

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

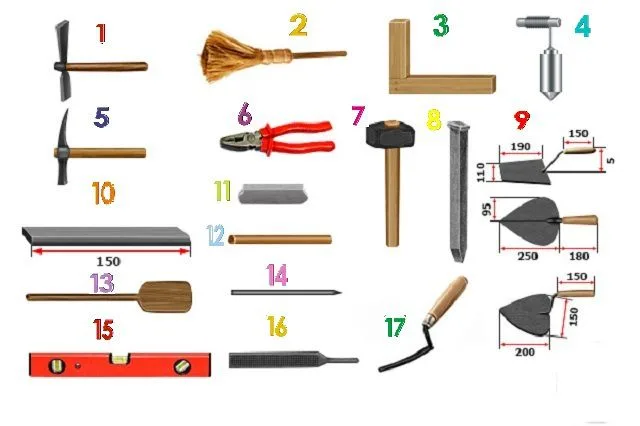

Инструменты, которые понадобятся для кладки печи

Инструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок - поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров - для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева - для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

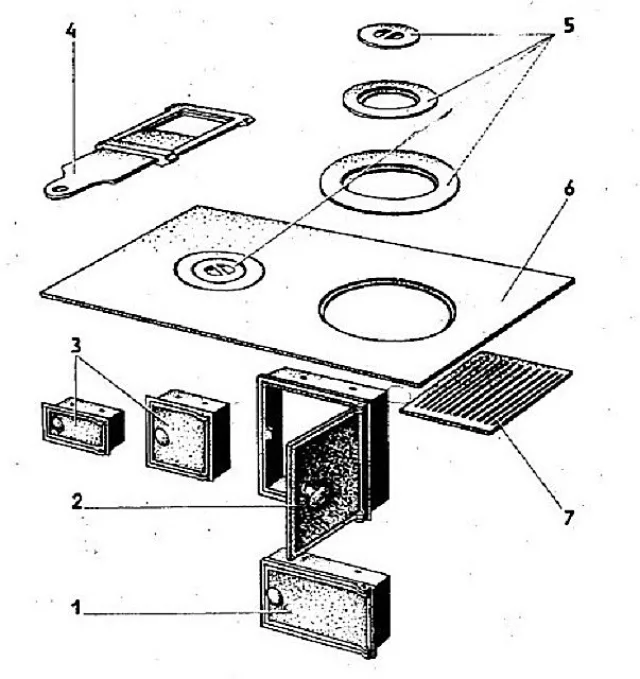

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

  • Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
  • Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

  • В открывшемся грунте копается котлован, глубиной в 400-500 мм.
  • На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины - из щебня, слои хорошо утрамбовываются.
  • Далее, по периметру котлована устраивается опалубка для заливания бетона - она должна подниматься над основным полом на 100 ÷ 120 мм
  •  Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
  • После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

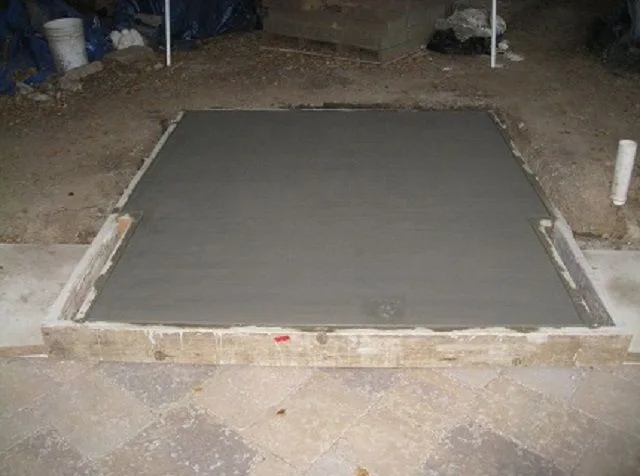

Залитый фундамент под кладку кирпичной печки

Залитый фундамент под кладку кирпичной печки

  • Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка - вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

  • Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
  • Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
  • Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами - оно при основной кладке будет заполняться раствором, образуя швы.
  • После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
  • Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
  • Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
  • Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
  • Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

 На представленно видео показана схема возведения компакиной отопительной речки, которая подойдет даже для очень небольшого помещения. правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

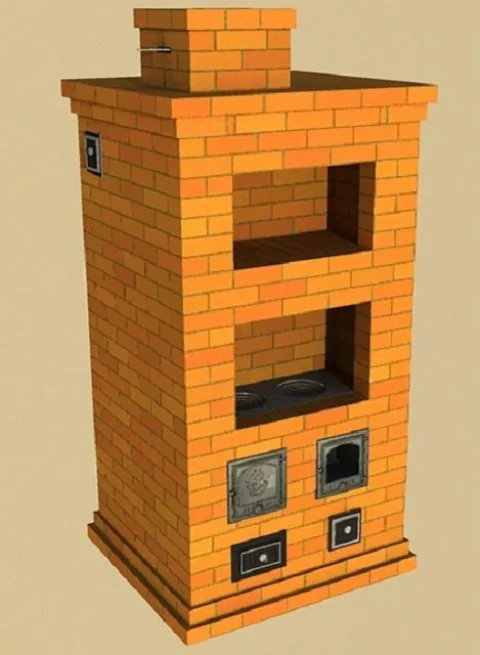

Удобная, универсальная и достаточно компактная печь-"шведка"

Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

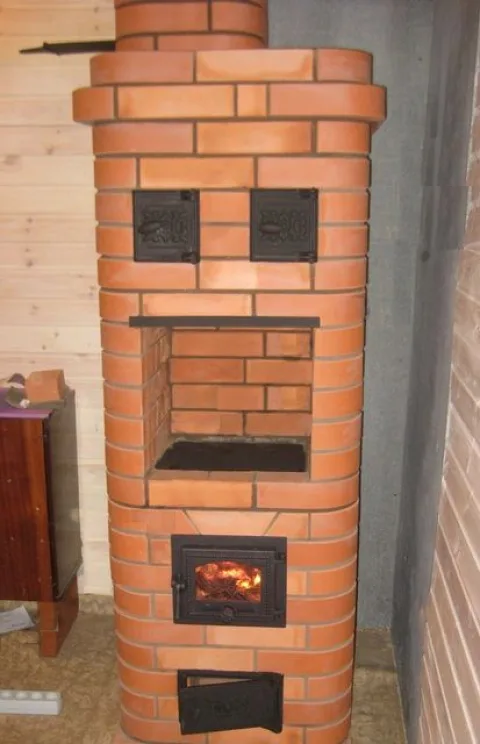

Это - тоже "шведка", но несколько другой конструкции

Это — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы - с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

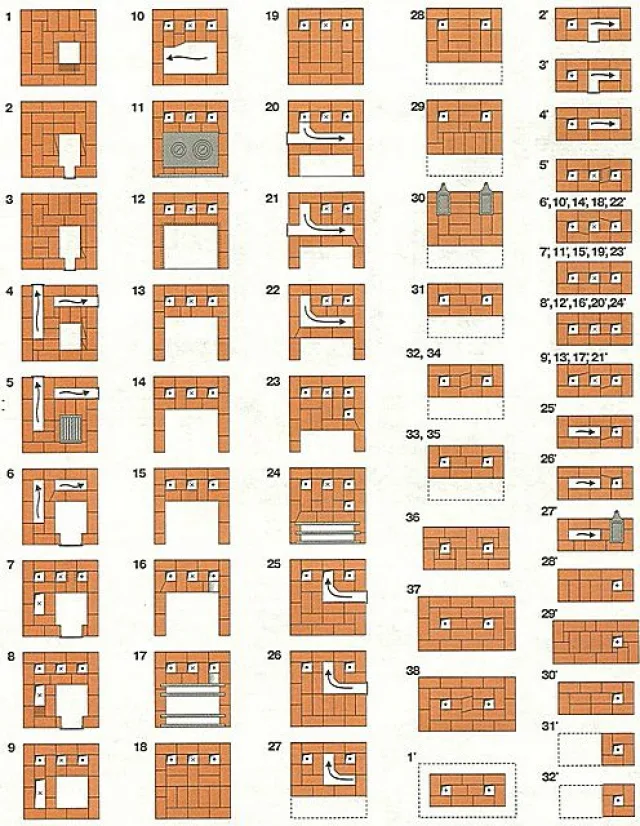

Схема-порядовка для кладки компактной отопительно-варочной "шведки"

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

  • Итак, с первого ряда начинается формирование поддувальной камеры.
  • На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

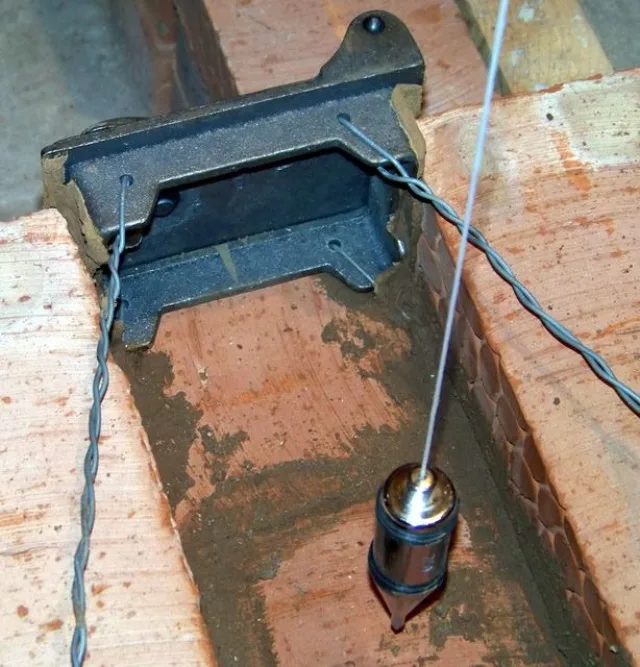

Установка дверцы зольника-поддувала

Установка дверцы зольника-поддувала

  • С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
  • На пятом ряду укладывается колосниковая решетка.

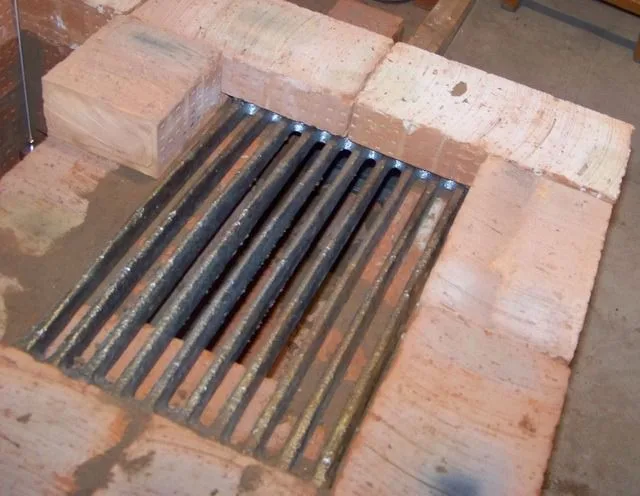

В соответствующем месте сразу устанавливается колосниковая решетка

В соответствующем месте сразу устанавливается колосниковая решетка

  •  Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.

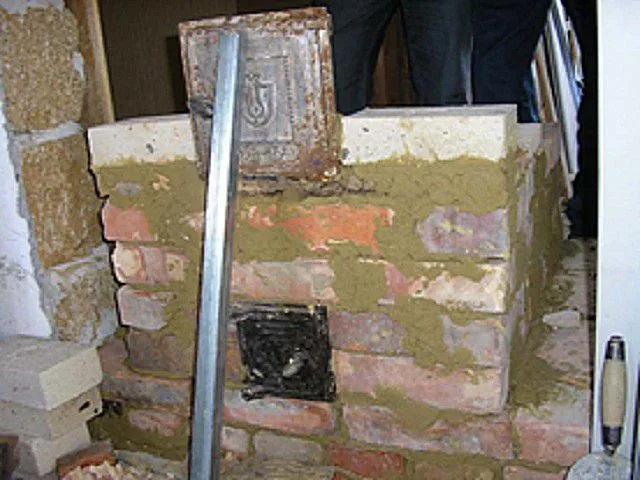

В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой

В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой

  • На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
  • На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
  • На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
  • С двенадцатого по шестнадцатый ряд выводится варочная камера.
  • На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
  • Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
  • На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
  • На 22-ом ряду дверца камеры перекрывается кладкой.
  • На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
  • На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
  • На 25-ом устанавливают дверцу камеры очистки.
  • На 27-ом дверцу перекрывают кладкой.
  • На 28-ом перекрывается полностью вся камера.
  • На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

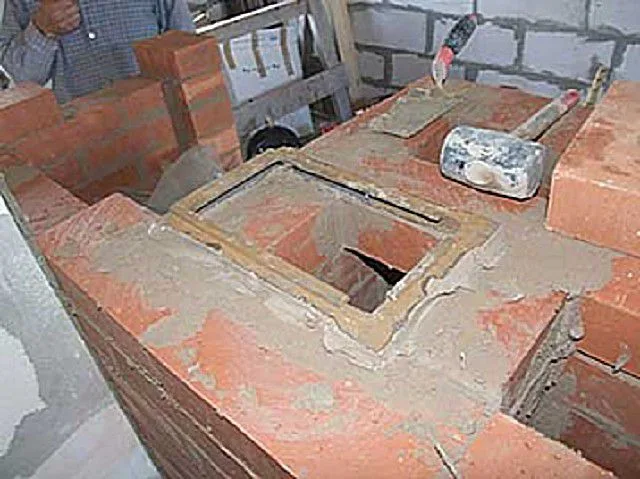

Установка задвижки на дымоходных каналах

Установка задвижки на дымоходных каналах

  • С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
  • С 35-ого по 38-ой начинается сооружение распушки трубы.
  • Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
  • На третьем ряду ставят еще одну дверцу на очистную камеру.
  • На 27-ом ряду ставят еще одну задвижку дымохода.
  • На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
  • Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами - это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

Как сложить камин

 Может Вас это заинтересует

 Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

  • На место, куда он будет установлен, сначала монтируют металлические уголки - они станут надежными опорами для шкафа.

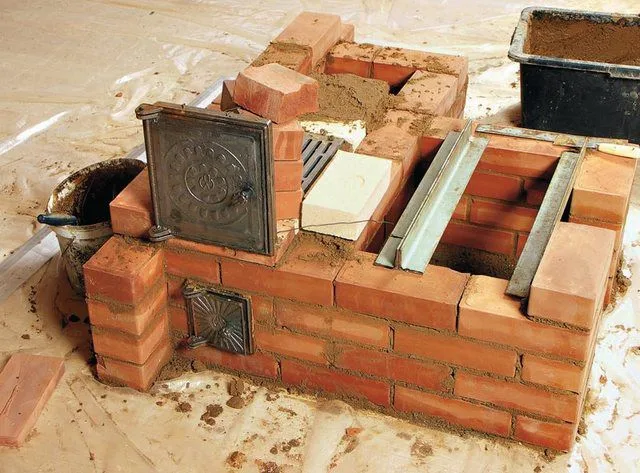

Металлические уголки станут хорошей опорой для духового шкафа

Металлические уголки станут хорошей опорой для духового шкафа

  • Далее, духовку оборачивают асбестовым шнуром, - этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

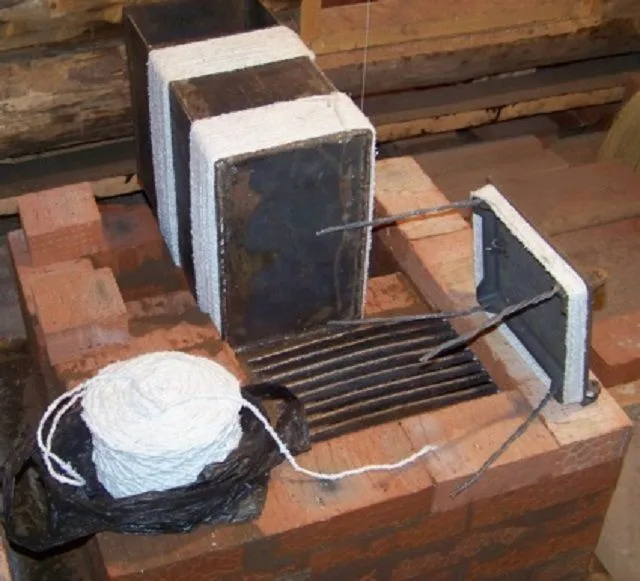

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

 Видео: технология кладки эффективной  печи с духовым шкафом

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях - размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

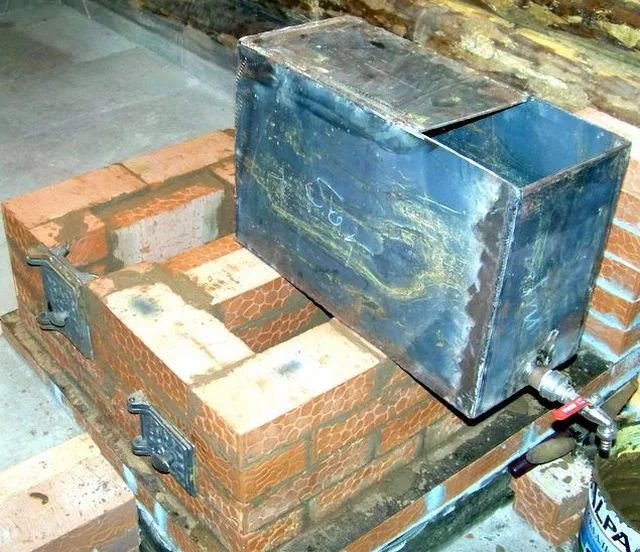

Хорошим дополнением к конструкции печки может стать водогрейный бак

Хорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента - это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее - какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи - это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.
