Печь робинзон своими руками


Печь робинзон своими руками

Для любителей загородных поездок, заядлых рыбаков и дачников незаменимой станет мобильная печка компактных размеров, легко помещающаяся в багажник автомобиля. Совсем недавно на рынке появились маленькие разборные печи, имеющие весьма красноречивое название «Робинзон». Сделать печь робинзон своими руками вполне возможно, тем более что в этом случае она обойдется даже гораздо дешевле, чем готовый вариант. Преимущество самостоятельного изготовления этого прибора заключается в возможности модернизации, которая расширит его возможности.

Печь робинзон своими руками

Печь робинзон своими руками

Нужно отметить, что на основе этой простой конструкции могут быть изготовлены и стационарные печи для дома и сада, поэтому ее вполне можно назвать универсальной. Если поставлена цель самостоятельно изготовить именно мобильную печь типа «Робинзон», то стоит рассмотреть, какие конфигурации она может иметь, и только после этого определиться с выбором модели.

Конструкция и принцип работы печи

Печь «Робинзон» имеет так называемую ракетную конструкцию, и основе которой были создано множество моделей, существенно отличающиеся между собой по размерам и даже по функциональным возможностям.

Обычные ракетные печи состоят из топливника, соединенного с дымоотводной трубой. Топливный бункер может быть устроен горизонтально, вертикально или под углом, соединяться непосредственно с дымоходом или же иметь между этими двумя элементами горизонтальный участок трубы, который удлиняет путь нагретого воздуха и создает дополнительную нагреваемую поверхность.

На данной схеме показаны разные варианты расположения топки ракетной печи:

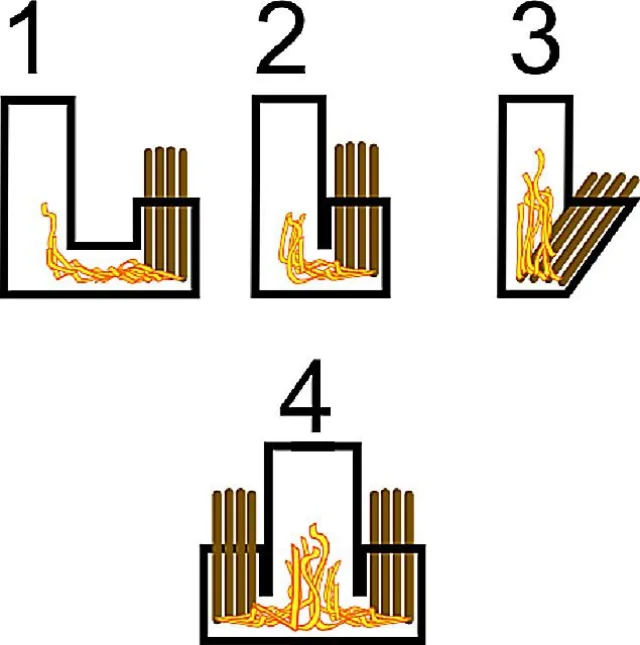

Типичные схемы ракетных печей

Типичные схемы ракетных печей

1 – Вертикальная топка соединена с дымоходом отрезком трубы, что удлиняет путь горячего воздуха от топки до выходного отверстия. Соединяющий участок может быть использован в качестве варочной панели.

2 – Вертикальная топка, расположена рядом с трубой, позволяет достаточно быстро нагреться всей конструкции.

3 – Топка, закрепленная к трубе под углом, делает более удобной закладку топлива.

4 – Две вертикальные топки, расположенные по бокам трубы, имеющей больший размер в сечении. Такая конструкция поможет намного быстрее нагреть емкость с содержимым, установленную сверху на специальную подставку.

Все ракетные печи имеют примерно одинаковый принцип работы. Он заключается в том, что при первичном сгорании топлива, заложенного в бункер-топливник, образовавшиеся газы, имеющие значительный энергетический потенциал, дожигаются в вертикальном участке трубы. Для этого сделан специальный канал вторичного воздуха, который обеспечивает его подачу, своеобразный «подсос», непосредственно к основанию вертикальной трубы. То есть, ракетная печь в этом плане определенным образом напоминает работу пиролизной энергетической установки. В результате на выходе из печи, в верхней ее части, достигается максимальная температура, которую можно использовать для подогрева воды или приготовления пищи.

Сверху трубы в самой простой конфигурации печи монтируется стационарная или съемная насадка — для установки емкости с водой или иной посуды.

Большим преимуществом ракетной печи можно назвать ее экономичность, так как для достижения необходимого результата вовсе не нужно большого количество топлива. Для того чтобы она качественно функционировала, часто бывает достаточно горсти сухих щепок или даже сухой травы.

Видео: демонстрация возможностей походной ракетной печи «Робинзон»

  • По тому же принципу работает и ракетная печь, устанавливаемая для отопления помещений. Эта конструкция известна с давних времен, и была традиционной для в домах многих восточных народов.

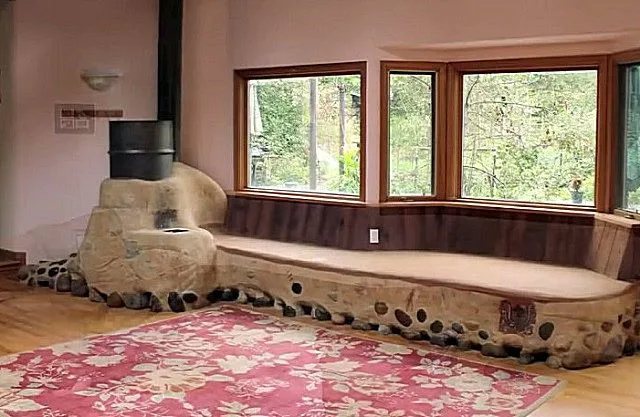

Стационарная ракетная печь с подогреваемой лежанкой

Стационарная ракетная печь с подогреваемой лежанкой

С помощью этих печей не только обогревали помещение – их теплую лежанку использовали в качестве подогреваемых спальных мест.

Кстати, и в наше время от этой конструкции тоже не спешат отказаться и используют ее для обогрева в частных домах. В данной модели печи участок дымоотводной трубы значительно удлинен и проходит под всей лежанкой, которую передает тепло продуктов сгорания. Получается своеобразная большая «батарея» отопления, способная обогреть достаточно большую площадь.

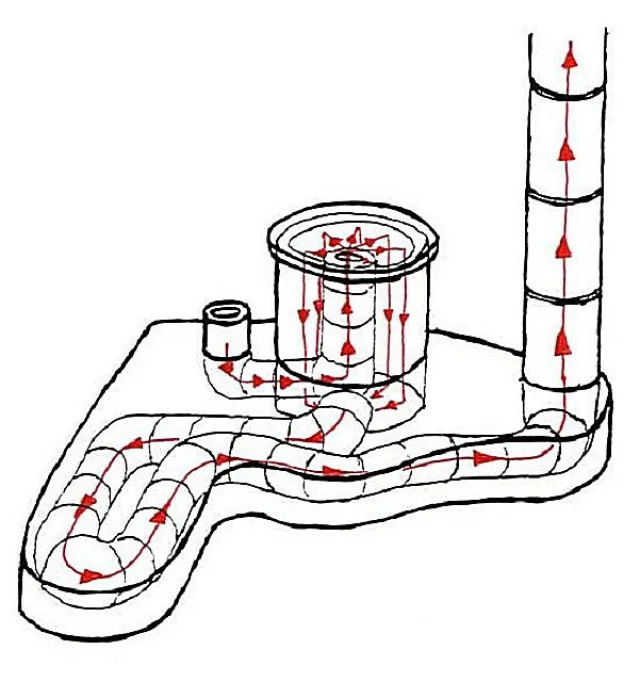

Схема движения газов в стационарной ракетной печи с лежанкой

Схема движения газов в стационарной ракетной печи с лежанкой

  • Другим вариантом ракетной печи может быть небольшая кирпичная конструкция, сложенная в дачном домике или на садовом участке. Причем, если она выкладывается во дворе, как временный вариант, то кирпичи даже необязательно скреплять раствором. Главное — соблюсти расположение всех ее элементов.

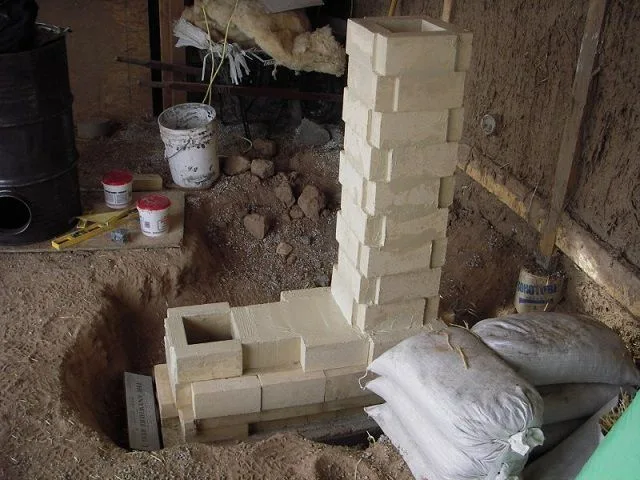

Ракетная печь может быть выложена и из кирпича

Ракетная печь может быть выложена и из кирпича

Подобная модель печи часто предлагается в презентациях сообществ по выживанию, которые достаточно распространены, например, в Северной Америке. Такая печь может быть изготовлена в любых создавшихся условиях. В крайних случаях, для ее обустройства подойдут обыкновенные камни, найденные поблизости, а крупные просветы между ними могут быть заделаны обычной землей.

  • Более сложной, но и функциональной конструкцией, основанной на том же принципе работы, является ракетная печь-плита, которая станет незаменимой помощницей на даче или в условиях частного дома в летний период. Большая поверхность плиты позволит одновременно готовить несколько блюд или нагревать воду, а также экономить на электричестве или другом топливе, так как чтобы печь оправдывала свое предназначение, не требуется даже большого количества дров.

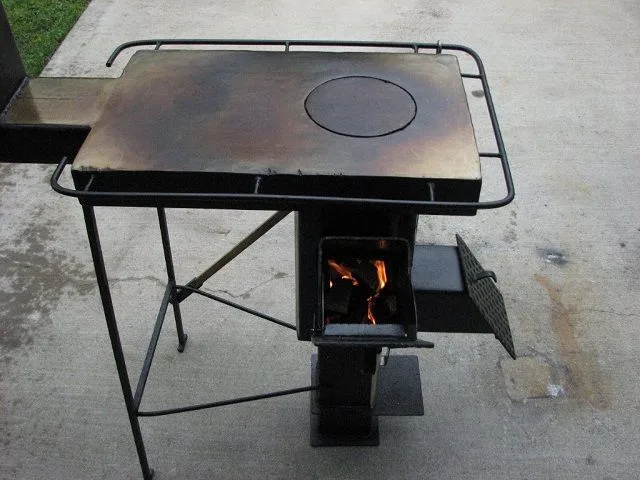

Усовершенствованная ракетная печка с варочной панелью

Усовершенствованная ракетная печка с варочной панелью

Пустотелая внутри панель плиты пропускает через все свое пространство раскаленные газы, способные нагреть ее до очень высоких температур. Затем, продукты сгорания отводятся в дымоходную трубу, расположенную с противоположной от топочного бункера стороны.

  • А вот такой переносной вариант походной печи имеет совcем небольшой размер, так как изготавливается из обычного оцинкованного ведра, которое обычно покрывают сверху жаростойкой краской.

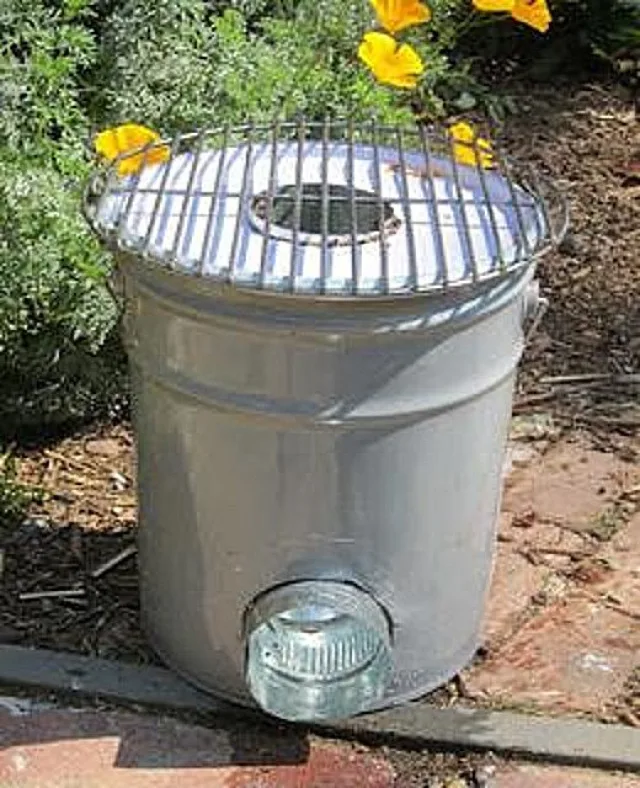

Ракетная печь из металлического ведра

Ракетная печь из металлического ведра

Внутри ведра устанавливается конструкция из двух труб, сваренных между собой и выполняющих функции топки и дымоходной трубы. Внутреннее пространства ведра, между его стенками и трубами, заполняется песком (в походных условиях), или мелкофракционным керамзитом. Такая своеобразная «футеровка» обеспечит нагрев вертикальной трубы для того, чтобы в ней активно происходил дожиг пиролизных газов. Благодаря такой «прослойке» потребуется значительно меньше топлива, чтобы приготовить пищу или согреть воду.

Очень важно просчитать правильный зазор, который должен образоваться между подставкой под емкость (в данном случае, изготовленной в виде решетки) и трубой. Слишком большой или маленький просвет или снизит теплоотдачу печки, или станет помехой для нормального процесса сгорания газов.

  • Похожим образом можно поступить и в nом случае, если необходимо приспособление для быстрого нагрева небольшого количества воды, например, для заварки чая в экстремальных или походных условиях. Для этого можно соорудить небольшую печку из обычной металлической банки. Для того, чтобы с помощью ее вскипятить воду или хотя бы немного согреться, потребуется всего горстка щепок или даже высохшая трава.

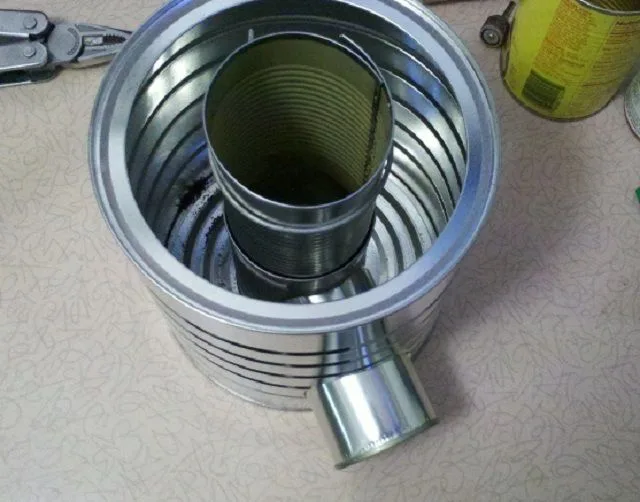

Самая простая печь-ракета может быть изготовлена из консервных банок

Самая простая печь-ракета может быть изготовлена из консервных банок

На представленном фото хорошо видно, что сделать подобную конструкцию совсем несложно. Достаточно иметь под рукой две больших металлических банки, одна из которых пойдет на изготовление двух трубок – вертикальной и горизонтальной, а вторая будет служить наружным кожухом-обечайкой.

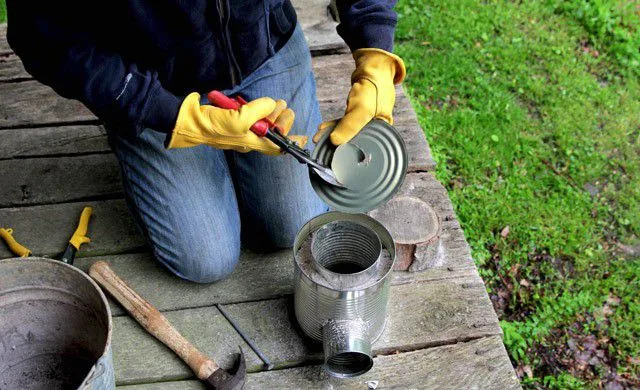

Такая "малышка" позволит быстро согреть воду в экстремальных условиях

Такая «малышка» позволит быстро согреть воду в экстремальных условиях

Подставку для емкости с водой легко можно сделать из дна или крышки банки, вырезав из нее середину, затем сделав надрезы с внутренней стороны получившейся окружности, и отогнув их вниз в виде ножек. Такая подставка отлично установится на края банки. Подставку также можно сделать из стальной проволоки, аккуратно согнув несколько отрезков и скрепив их между собой.

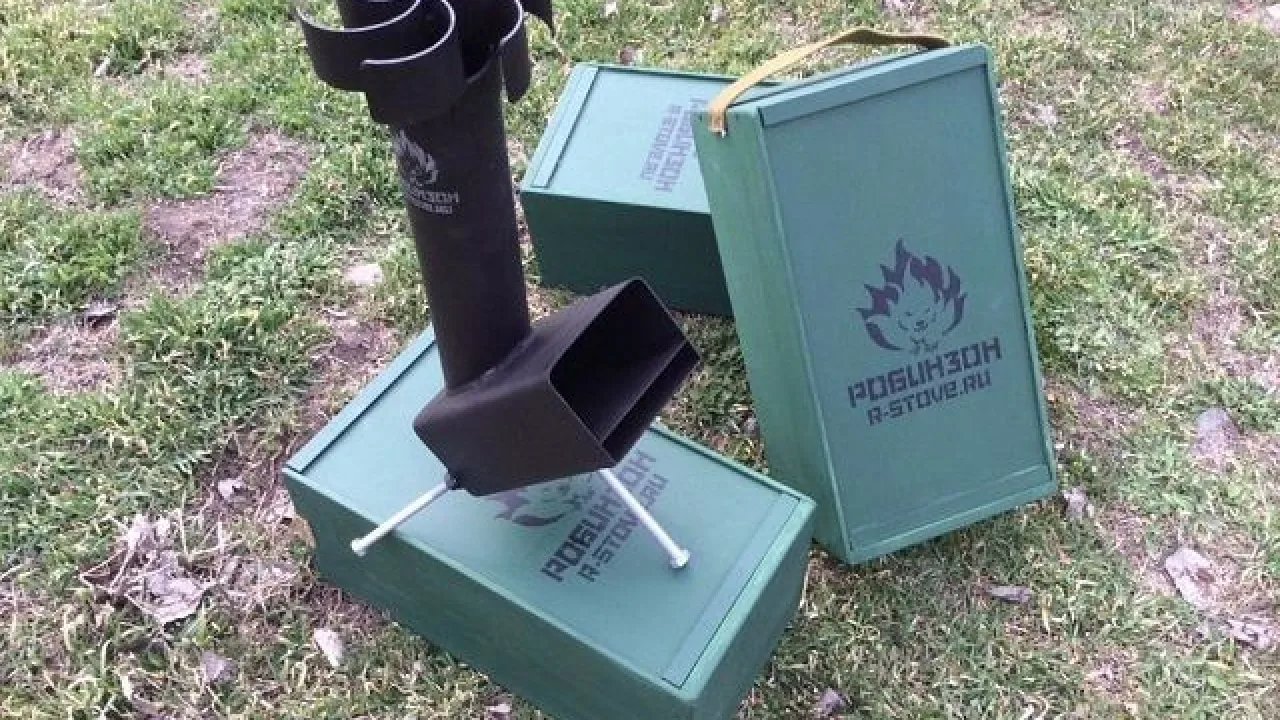

Походные печи типа «Робинзон»

Сегодня в продаже представлены различные походные компактные печки ракетного типа, имеющие разные названия, том числе и «Робинзон». Однако, опытный мастер, посмотрев на устройство подобного прибора, сразу разберется в его конструкции и сможет составить чертеж, по которому ее несложно будет изготовить.

Понятно, что изготовление подобных печей будет доступно лишь тем домашним мастерам, которые обладают навыками слесарных и сварочных работ и имеют в распоряжении советующее оборудование и инструменты.

2016-02-23_172402Каждый хороший хозяин дома должен быть знаком с технологией сварки!

В повседневной жизни частного дома очень часто встречаются ситуации, когда без сварочных работ обойтись очень трудно. Мало иметь аппарат – нужно обладать определенными навыками. Надеемся, что специальная статья нашего портала, посвященная азам работы с электросваркой, станет неплохим самоучителем для начинающих.

Необходимо знать, что у всех походных печей, работающих по описанному выше принципу, есть общие параметры, которые следует обязательно учитывать при составлении схемы-чертежа, иначе в функционировании конструкции могут возникнуть сбои. К таким характерным особенностям можно отнести следующие особенности:

  • Вертикальная труба должна иметь высоту, как минимум в два раза больше, чем длина топочного бункера.
  • Высота топливного бункера, устанавливаемого вертикально, должна быть, примерно равна длине горизонтального соединительного участка печи и ширине топочного отверстия.
  • Самым лучшим расположением топочного отдела будет установка его под углом в 45 градусов, так как в нем оптимально располагается поддувальный просвет, а также в него удобно укладывать топливо.
  • Рекомендовано, чтобы сечение входа топливного бункера было примерно равно аналогичному параметру вертикальной трубы.

Первый вариант походной печи

Такая модель походной печи – проста в конструкции и изготовлении и весьма компактна по габаритам. Для нее не потребуется большого количества материалов, и сделать ее можно буквально за несколько часов.

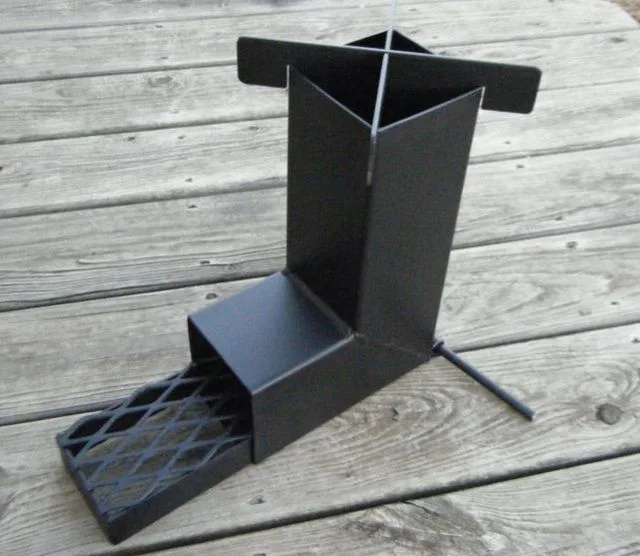

Один из несложных вариантов для самостоятельного изготовления

Один из несложных вариантов для самостоятельного изготовления

Печь имеет однe важную конструктивную особенность — ее нижняя часть, выполняющая роль дна топливной камеры (колосника) сделана подвижной, поэтому ее можно выдвинуть, заложить на нее нужное количество дров и задвинуть в топочный бункер. Если же щепки длинные, то выдвинутую решетку можно использовать, как подставку для их укладки. Кроме этого, выдвижная решетка значительно облегчает периодическую очистку топки.

Для данной модели потребуется:

Наименование материаловРазмерыКоличество
Труба квадратная150×150×3, 450 мм1 шт.
150×150×3, 300 мм1 шт.
Стальная полоса300×50×3 мм4 шт.
140×50×3 мм2 шт.
Решетка металлическая300×140 мм1 шт.
или стальной прут для ее изготовленияØ 3÷5 мм2,5 м

Работы проводятся поэтапно и включают следующие операции:

  • На заготовках из квадратных труб делается разметка, так как один их край должен быть срезан под углом в 45 градусов. Затем «болгаркой» производятся срезы.
  • Следующим шагом трубы необходимо аккуратно сварить между собой, чтобы получился своеобразный «сапог».
  • В верхней части вертикальной трубы по ее углам или в середине каждой из сторон нужно сделать пропилы размером 20 мм в глубину и 3,5 мм в ширину. В них будет устанавливаться подставка для емкостей.
  • Далее, изготавливается сама подставка. Для этого одна из полос в 300 мм длиной разрезается пополам. На второй полосе нужно наметить середину и приварить к ней с двух сторон подготовленные отрезки, чтобы получилась форма креста.
  • Из двух оставшихся полос и коротких отрезков длиной в 140 мм сваривается рама выдвижного устройства. Здесь нужно обязательно произвести примерку и учесть то, что длинные полосы должны быть приварены не к боковым сторонам коротких полосок, а внахлест с ними.
  • Сверху готовой рамы точечной сваркой прихватывается готовая решетка или нарезанные по длине рамы стальные пруты с расстоянием в 10 мм друг от друга, они будут выполнять роль колосника.
  • Затем, сверху трубы устанавливается подставка под емкость, а решетка задвигается в топочный бункер. Теперь можно проводить испытания готовой печи.
  • Если испытательные мероприятия прошли успешно, то после того, как металл остынет, печь можно покрасить жаростойкой краской.
  • Хотя в данной конструкции не предусмотрено, но все же рекомендовано к выдвижной раме, дополнительно приварить ручку, что поможет более комфортно регулировать ее расположение.

Второй вариант походной печи — «Антошка»

Эта печь немного сложнее в изготовлении, так как имеет большее количество элементов. Однако работа все равно вполне выполнима, если для этого подготовить все необходимое.

Печь-ракета модели "Антошка"

Печь-ракета модели «Антошка»

Удобство этой конструкции заключается в том, что в ней предусмотрена дополнительная нагреваемая плоскость. Например, на подставку, расположенную на вертикальной трубе, можно установить емкость для приготовления пищи, а дополнительную плоскость, закрепленную над топочным бункером, в то же время использовать для нагрева воды.

Для изготовления этой модели потребуются следующие заготовки:

Наименование материаловРазмерыКоличество
Квадратная труба для изготовления топочного бункера150×150×3 мм, длина 450 мм1 шт.
Квадратная труба для изготовления нижней поддувальной камеры150×150×3 мм, длина 180 мм1 шт.
Квадратная труба для вертикального участка печи100×100×3 мм, длина 650 мм1 шт.
Металлическая пластина для панели над топкой300×150×3 мм1 шт.
Металлическая пластина для закрытия задней части трубы топочного бункера150×150×3 мм1 шт.
Металлический уголок для подставки50×50×3, длина 300 мм1 шт.
50×50×3, длина 450 мм1 шт.
Арматура или прут для подставки-уголковØ 8 мм, длина 300 мм4 шт.
Арматура или прут для колосниковой решеткиØ 8 мм, длина 170 мм8÷9 шт.
Треугольные металлические косынки для установки варочной панелиСталь 3 мм. Размеры подгоняются точно после сборки печки.2 шт.

Далее, над некоторыми элементами нужно немного поработать.

  • Размечается вертикальная труба, так как ее нижняя часть должна быть срезана под углом в 30 градусов. По разметке производится срез.
  • Затем берется труба, предназначенная для топочного бункера, и в задней верхней ее плоскости размечается и вырезается отверстие размером 120×100 мм. С нижней стороны топочной трубы также вырезается отверстие, но уже размером 150×150 мм — для соединения этой части печи с поддувальной камерой.
  • Следующим шагом задняя часть топочного бункера заваривается подготовленной для этого пластиной, а затем к нижнему отверстию снаружи привариваются отрезки металлических прутов на расстоянии 10÷12 мм друг от друга — это будет колосниковая решетка топки.
  • Далее, нужно изготовить поддувальную камеру. Для этого берется отрезок квадратной трубы размером 180 мм, и на нем размечается срез под углом в 30 градусов таким образом, чтобы размер поддувала составлял 100×180 мм. Деталь должна иметь дно и боковые стенки, а верхней частью она будет приварена под колосником топочного бункера с трех сторон.
  • Теперь, для комфортного проведения дальнейших работ, печь нужно поставить на подставки, которые делают из металлических уголков, приварив их к задней части топочной и поддувальной камер.
  • Следующим этапом можно переходить к работе над верхней частью печи. К верхнему отверстию топки приваривается вертикальная труба печи. После этого делается примерка верхней панели, и определяются углы треугольников — подставок. Их конфигурация вычерчивается на бумаге, а затем переносится на металлический лист и вырезается.
  • Треугольники устанавливаются на ребро и привариваются к вертикальной трубе и «крыше» варочного бункера. Треугольные элементы вместе с верхней пластиной создадут герметичное пространство над топочным бункером, благодаря которому металлическая панель будет более долгое время оставаться горячей.
  • Затем, к переднему верхнему краю топочного отверстия, установленным треугольникам-подставкам и вертикальной трубе примеряется и приваривается пластина размером 300×150×3 мм.
  • Закончив с этой частью печи, останется только приварить к верхней части вертикальной трубы уголки, которые выполняют роль подставки для емкостей. Подготовленные арматурные прутья длиной 300 мм нужно согнуть под прямым углом так, чтобы они имели одинаковые стороны. Уголки нужно приварить к четырем сторонам трубы, подняв их на одинаковую высоту, так, чтобы их верхний край расположился над плоскостью жерла вертикальной трубы на высоте примерно 30÷50 мм.
  • После этого можно проводить испытание конструкции, а затем красить жаростойкой краской.

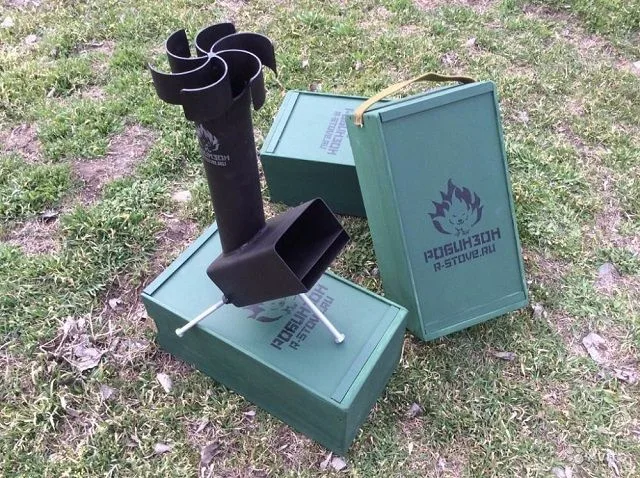

Печь «Робинзон»

Далее, будет рассмотрены два варианта печи «Робинзон» — заводского изготовления и самодельная.

Прибор, приобретаемый в магазине, не имеет дверцы, позволяющей регулировать интенсивность первичного горения в топке, и некоторые домашние мастера повторяют заводскую модель «Робинзона».

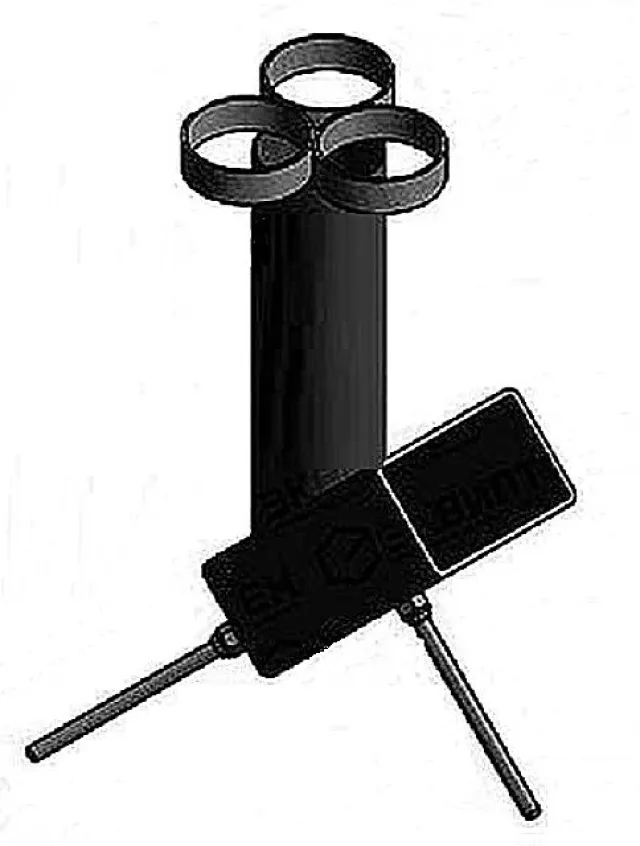

Печь "Робинзон" можно или скопировать с заводской модели, или внести некоторые дополнения

Печь «Робинзон» можно или скопировать с заводской модели, или внести некоторые дополнения

Другие же умельцы, которые делают печь для себя, постарались усовершенствовать конструкцию, сделав ее работу более эффективной, поэтому на такую модернизацию стоит обратить особое внимание.

Вариант, скопированный с промышленного образца

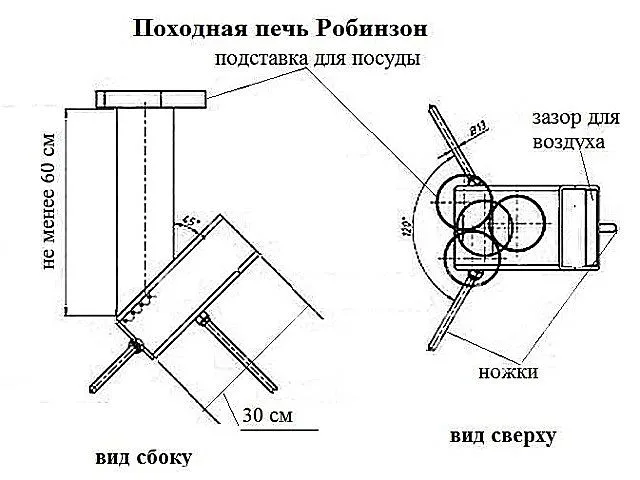

Основные размерные параметры печки "Робинзон"

Основные размерные параметры печки «Робинзон»

Если будет выбран для самостоятельного изготовления заводской вариант печи, то можно легко разобраться в его элементах по чертежу, тем более что деталей потребуется совсем немного:

- Металлический короб топочного бункера, изготовленный из стального листа в 3 мм. Общий размер бункера 150 ×100×300 мм. Он собирается из пяти пластин 2 шт. 300×150 мм; 2 шт. 100×300 мм и 1 шт. 100×150 мм.

- Металлическая пластина 150×200×3 мм для отделения поддувального канала от топочной камеры.

- Металлическая труба диаметром в 100 мм, а высотой — в 600 мм.

- Отрезки арматуры диаметром в 7÷8 мм и длиной в 120 мм — для изготовления колосниковой решетки.

- Три кольца высотой 25÷30 мм, нарезанных из трубы такого же диаметра, как и вертикальный стояк -100 мм, и одно кольцо диаметром 110 мм;

- три гайки d13, которые привариваются к нижней части топочного бункера и предназначены для прикручивания ножек;

- три одинаковых отрезка стального прута с нарезанной на них резьбой, или готовые шпильки (длинные болты) с резьбой М8.

Здесь же следует уточнить, что верхняя подставка может иметь и иную конфигурацию, так как она не играет особой роли именно в эффективности прибора. Главное, чтобы этот элемент не имел сплошной верхней плоскости и не был вплотную расположен к жерлу трубы, иначе в печи не будет должной тяги, и топливо не будет гореть с требуемой интенсивностью.

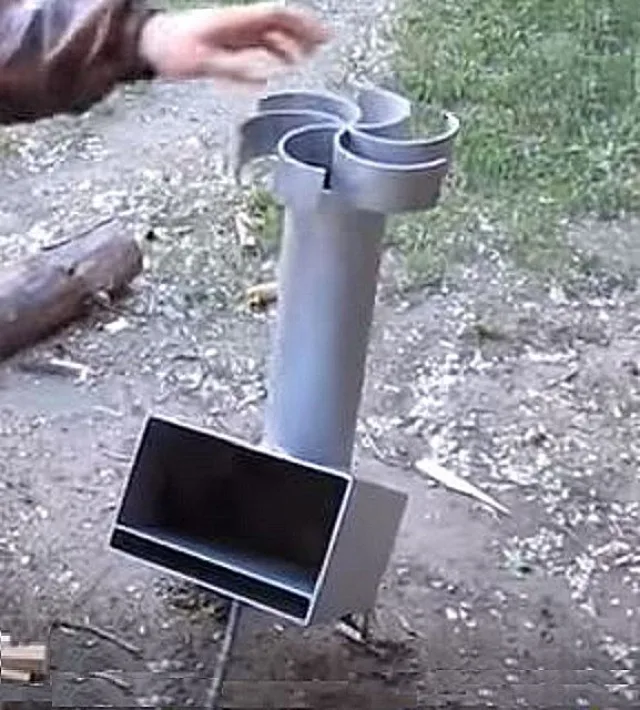

Подставка под посуду может иметь и иную форму

Подставка под посуду может иметь и иную форму

Чтобы сделать подставку именно такой формы, нужно три кольца, заготовленных из трубы, разрезать пополам, а затем приварить их к металлическому стержню.

Работы по изготовлению подобной модели печи немного усложняются тем, что используются два разных по форме элемента — прямоугольный короб и круглая труба. Выполняется сборка следующим образом:

  • Для начала нужно подготовить пластину, отделяющую топку от поддувала. Для этого на пластину привариваются отрезки арматуры, на расстоянии примерно 10 мм друг от друга — так будет получена  колосниковая решетка.
  • Затем готовую пластину с колосником нужно приварить к боковым и задней стенке топки. Ее приваривают, отступив от нижнего края 30÷35 мм. Пластина должна быть установлена ровно горизонтально.
  • Далее, свариваются угловые соединения задней и боковых стенок камеры.
  • Следующим этапом к коробу приваривается донная часть, а к ней — три гайки для вкручивания ножек.
  • Далее, с помощью сварки закрепляется «крыша» топочной камеры.
  • Затем, размечается труба, так как она должна быть срезана под углом в 30 градусов. После среза вместо окружности в сечении получается овал.
  • Трубу нужно приставить этим овалом к середине поверхности «крыши», сваренного короба, в самой нижней его части и обвести маркером. По этой линии в пластине нужно вырезать отверстие, так как в него должна быть вварена вертикальная труба. Вырезать эту форму можно тоже с помощью сварочного аппарата на большом токе, или аппарата для резки металла.
  • Далее в отверстие вваривается труба. На нее надевается подставка для установки емкости. К конструкции прикручиваются ножки, и проводится испытание, а затем, при желании – и окрашивание.
Усовершенствованный вариант печи «Робинзон»

Этот вариант печи по конструкции повторяет предыдущую модель, но отличается тем, что мастер установил на топочное отверстие дверцу. В данном случае дверца откидывается вверх. Но, нужно сказать, что такой способ открывания тоже не совсем удобен, так как с помощью такой задвижки невозможно точно регулировать тягу – она в принципе имеет только два положения. Оптимальным вариантом будет заслонка, перемещающаяся вверх—вниз или влево — вправо, которую устанавливают в приваренные на стенки уголки, размером 10×10 или 15×15 мм.

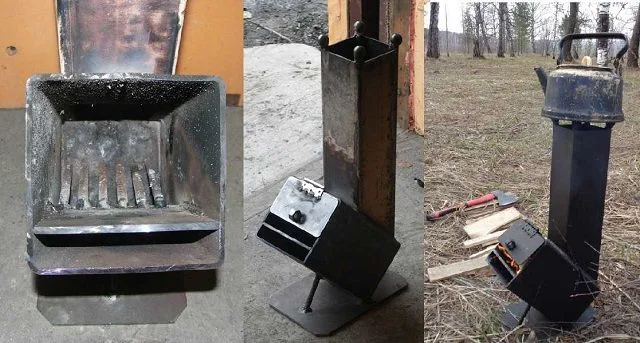

Модель "Робинзона", дополненная крышкой топливной камеры

Модель «Робинзона», дополненная крышкой топливной камеры

Кроме этого отличия от предыдущего варианта печи, есть несколько и других:

  • Для изготовления топочного бункера использована сталь, толщиной в 5 мм.
  • Для вертикального участка использована квадратная труба.
  • В качестве подставки под емкости используются уголки, декоративные металлические шары, как в данном случае, или можно придумать свой вариант этого элемента, который будет наиболее прост в изготовлении.
  • Подставка под саму печь тоже отличается от выше представленных вариантов. Она состоит из стальной пластины, к которой приварена ножка, изготовленная из отрезка арматуры.

Чтобы сделать эту модель печи нужно подготовить:

- Трубу для изготовления топочного бункера длиной в 400 мм, размером в сечении 160×160 мм.

- Трубу для дымохода длиной в 600 мм и размером в 120×120 мм;

- Панель, разделяющая топку и поддувальный зазор. Она изготавливается из стального листа в 5 мм и металлического прута в 7÷8 мм. Ее размер – 155×300 мм.

- Пластину размером 180×350 мм – для подставки под печь;

- Металлическая панель размером 160×100 мм.

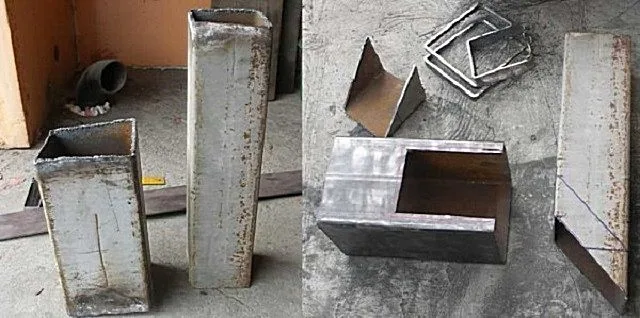

Заготовки для печи и их раскрой

Заготовки для печи и их раскрой

На представленных фотографиях показан материал, который подойдет для изготовления печи, а также его процесс его раскроя. Срезанную часть от детали вертикальной трубы вполне можно использовать вместо ножки на подставке под печь.

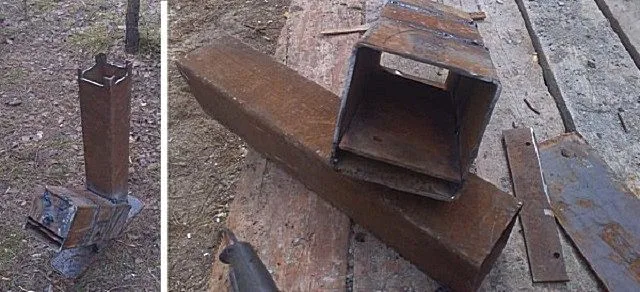

Перемычка в топливной камере - для создания нижнего воздушного канала

Перемычка в топливной камере — для создания нижнего воздушного канала

Далее, работы осуществляются таким же образом, как и в предыдущих вариантах изготовления печей:

  • Внутри топки закрепляется разделительная панель с колосником.
  • Затем, закрывается задняя стенка топочного бункера и приваривается вертикальная труба.
  • Далее всю конструкцию нужно установить и закрепить сваркой на металлическую пластину. В качестве подпорки спереди монтируется отрезок металлического прута или обрезанная от дымоходной трубы треугольная часть.
  • На верхнем обрезе вертикальной трубы по углам закрепляются точечной сваркой отрезки уголков, которые станут подставкой под емкость. Они должны иметь высоту над трубой 40÷50 мм.
  • Далее, на входное топочное отверстие устанавливается дверца (на петлях, как в данном случае, или в виде выдвижной панели в рамке из уголков).
  • Проводится испытание конструкции. После этого, сварочные швы зачищаются, и печь покрывается жаростойкой краской по металлу, которая не только сделает прибор более аккуратным, но и предотвратит появление и распространение очагов коррозии.

Для того, кто владеет навыками работы с различными слесарными инструментами и сварочным аппаратом, изготовить один из вариантов печи типа «Робинзон» — не составит большого труда. Весь процесс заготовки деталей и самой сборки – не займет много времени, но зато печь прослужит долгое время и станет незаменимой помощницей в различных ситуациях.

Поэтому если нет возможности сложить в дачном домике стационарное отопительное сооружение или приобрести готовую чугунную или стальную печь, то «Робинзон» — это именно то, что нужно. Тем более, что для ее изготовления не потребуется большого количества материалов, а для получения нужного эффекта расходуется совсем небольшое количество любого доступного природного топлива.

Видео: самодельная металлическая печь ракетного типа
