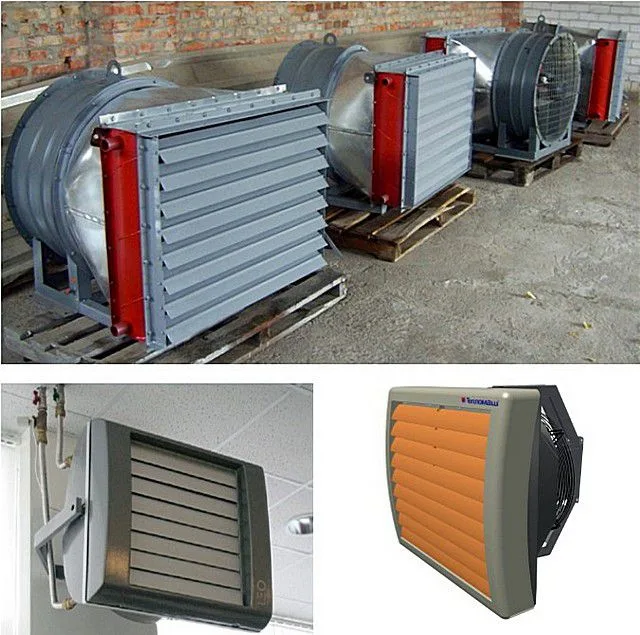

Воздушно-отопительный агрегат — виды, технические характеристики и средние цены


Воздушно-отопительный агрегат — виды, технические характеристики и средние цены

Воздушное отопление частных жилых домов в наших краях не имеет особо широкого распространения – к нему чаще прибегают для обустройства обогрева заводских и фабричных цехов, других промышленных и складских помещений, гаражей, мастерских и иных объектов. А между тем, такой принцип отопления отличается хорошей рентабельностью и удобством в эксплуатации. И главным устройством в такой системе является воздушно-отопительный агрегат.

Воздушно-отопительные агрегаты, по сути, являются теми же тепловентиляторами, но отличаются от знакомых каждому их бытовых разновидностей повышенной тепловой мощностью, благодаря которой способны обеспечивать обогрев на больших площадях. Отличие также заключается в стационарности установки таких теплогенераторов. В продаже можно найти модели, различающиеся по своим техническим и эксплуатационными характеристикам. И при этом производители, как правило, не придают большого значения внешнему виду этих приборов, так как в основном они располагаются скрыто и используются в производственных условиях.

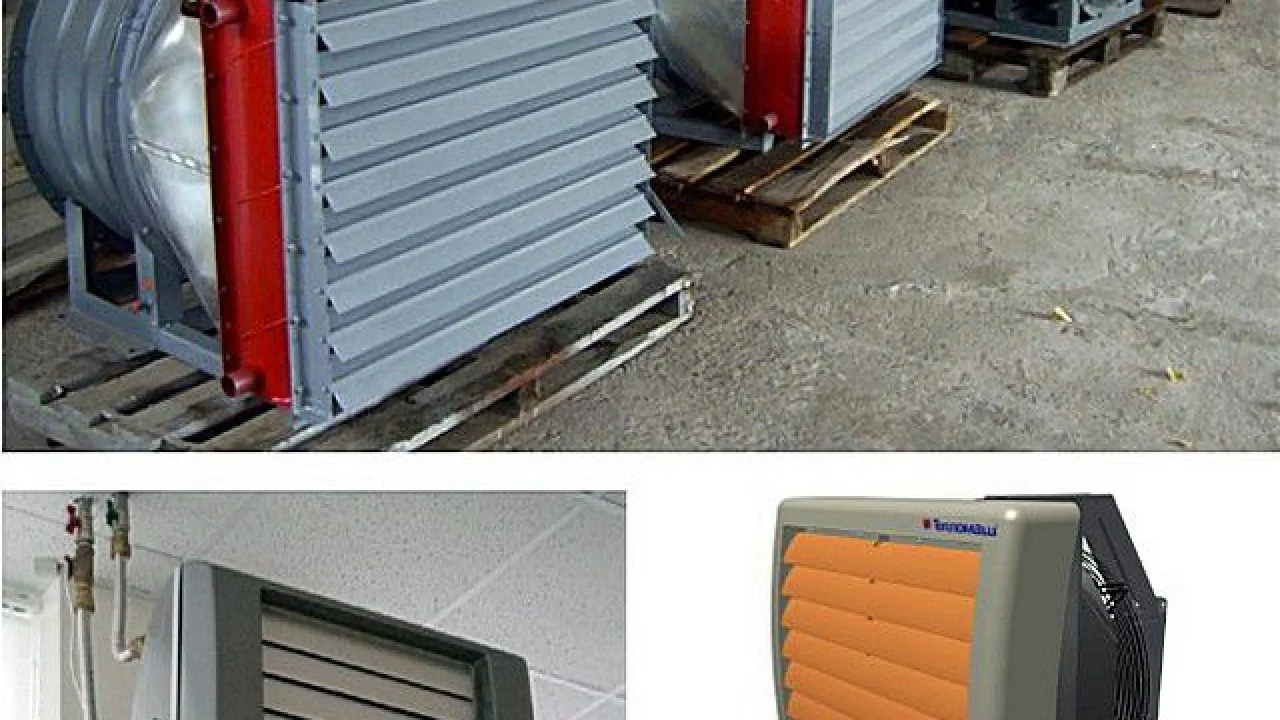

Воздушно-отопительный агрегат — виды, технические характеристики и средние цены

Воздушно-отопительный агрегат — виды, технические характеристики и средние цены

И тем не менее, в наше время наметилась устойчивая тенденция роста заинтересованности владельцев загородного жилья к воздушному принципу отопления. Многие из них, по крайней мере, знакомятся с информацией по этому вопросу, присматривают для своих владений соответствующие приборы. Чтобы помочь им разобраться в нюансах таких систем, а также в характеристиках необходимого оборудования, посвятим публикацию именно этой теме: воздушно-отопительный агрегат — виды, технические характеристики и средние цены.

Что необходимо знать о воздушном отоплении?

Содержание статьи

Не многие знают, что наряду с водяным и паровым отоплением с традиционными приборами теплообмена в виде радиаторов или конвекторов, существует и воздушный вариант, который по конструкции во многом схож с вентиляционной системой.

В отличие от привычных отопительных систем, воздушная не требует установки радиаторов, так как теплый воздух поступает непосредственно в помещения по специальным трубопроводам или исходит от электрических воздушно-тепловых агрегатов, в зависимости от выбранного источника отопления.

Сам принцип этого типа отопления заключается в принудительном обдуве с помощью вентиляторов нагретого теплообменника того или иного типа, с последующей подачей разогретого воздуха в помещения. Достоинством данной системы является возможность легко контролировать уровень нагрева теплоносителя (воздуха), а при необходимости корректировать, поддерживая требуемые параметры температуры и интенсивности воздушного потока.

Разновидности систем воздушного отопления

Системы воздушного отопления можно подразделить по нескольким критериям, от которых будет зависеть выбор агрегата и «наполнение» всей схемы. Так, системы разделяют по типу нагрева, по способу циркуляции нагретого воздуха, по структуре, а также по масштабам применения.

Масштаб применения системы воздушного отопления

Воздушное отопление по этому критерию оценки подразделяют на два типа – местное и централизованное. Для каждого из них применяется свое оборудование, которое называют соответственно, локальным или канальным.

  • Местным называют тот вариант, когда производится обогрев одного помещения (а иногда – даже определённой выделенной зоны в этом помещении). Для этой цели используется локальное оборудование, к которому относят тепловентиляторы различных конструкций и степеней сложности – это могут быть тепловые завесы, настенные, напольные или даже настольные приборы, чаще всего – с электрической генерацией тепла.

Причем этот тип отопления может служить в качестве дополнительного обогрева к центральной или автономной системе, то есть включаться в межсезонье, или на пике зимних холодов, когда основная система не справляется со своими задачами. Применяют такие приборы и в качестве основного отопления, но в этом случае приборы должны иметь соответствующую теплотехническим расчетам мощность. Кроме того, желательно, что местный воздушный обогрев помещения поддерживала, например, электрическая система «теплый пол».

Тепловые вентиляторы – приборы для создания локальной системы воздушного отопления в любом помещении любого дома

Тепловые вентиляторы – приборы для создания локальной системы воздушного отопления в любом помещении любого дома

В связи с тем, что организация подобного локального отопления – не представляет особой сложности (главное в этом вопросе – правильно подобрать один или несколько тепловентиляторов необходимой мощности), в дальнейшем основное внимание будет уделено централизованному типу воздушного обогрева. Тем более что тепловентиляторам на нашем сайте уже уделено достаточно внимания.

Как правильно выбрать бытовой тепловой вентилятор?

Это прибор способен стать незаменимым помощником в любое время года – случается, что и летними и ночами хочется тепла, не говоря уже об осеннем и весеннем «межсезонье». Как устроен такой прибор, какая мощность нагрева потребуется, и по каким критериям осуществляется выбор теплового вентилятора – читайте в специальной публикации нашего портала.

  • Централизованное воздушное отопление применяется для обогрева всего строения, и для такой системы необходимо установить канальное оборудование, то есть разводку воздуховодов или трубопроводов, которые подключаются к одному или нескольким отопительным агрегатам. Количество генераторов тепла будет зависеть от отапливаемой площади и мощности приборов.

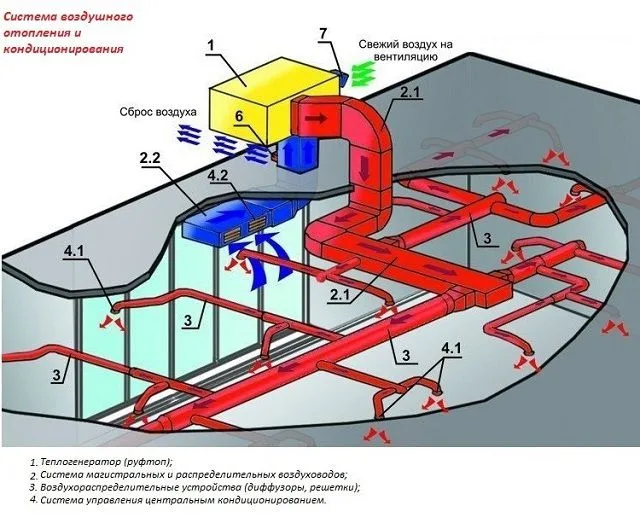

Система централизованного воздушного отопления дома – это совокупность нагревательных агрегатов и сети скрытых коммуникаций для перемещения воздуха и теплоносителя

Система централизованного воздушного отопления дома – это совокупность нагревательных агрегатов и сети скрытых коммуникаций для перемещения воздуха и теплоносителя

Котел или другой вид теплогенератора нагревает воздух или воду, являющуюся промежуточным теплоносителем. Далее, нагретый воздух по каналам, а вода по трубам-магистралям распределяются по комнатам. В каждом из отапливаемых помещений устанавливается температурный датчик, благодаря которому можно осуществлять контроль за текущими параметрами и, в случае необходимости, подать нужную команду основному оборудованию и устройствам, распределяющим воздушные, водяные или паровые потоки.

Необходимо заметить, что воздушные отопительные системы могут работать в комплексе с системами вентиляции и (или) кондиционирования, а также без них, в зависимости от выбранной схемы.

Особенности нагрева и циркуляции воздушных масс будут рассмотрены далее.

Способы нагрева воздуха

По способу нагрева отопительные воздушные системы разделяются на электрические, а также водяные и паровые, которые, в свою очередь, могут получать тепловую энергию практически от любого вида теплогенераторов, в том числе и от обычной печи со встроенным контуром.

Кроме этого, при нагреве непосредственно воздуха, отправляемого по каналам, может быть использован любой агрегат, работающий на относительно чистом топливе, например, газовом или электрическом оборудовании.

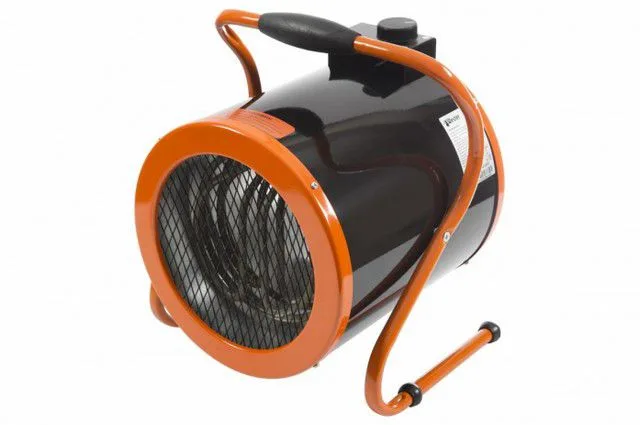

Мощные тепловентиляторы (их еще нередко именуют «тепловыми пушками») способны быстро прогреть помещения с большим внутренним объемом

Мощные тепловентиляторы (их еще нередко именуют «тепловыми пушками») способны быстро прогреть помещения с большим внутренним объемом

  • Электрические агрегаты, оснащенные керамическим нагревательным элементом, ТЭНом или металлической спиралью, чаще всего применяют для местного отопления, то есть одной из комнат. Объясняется это просто – централизованная система, работающая исключительно за счет электричества, будет обходиться слишком дорого.

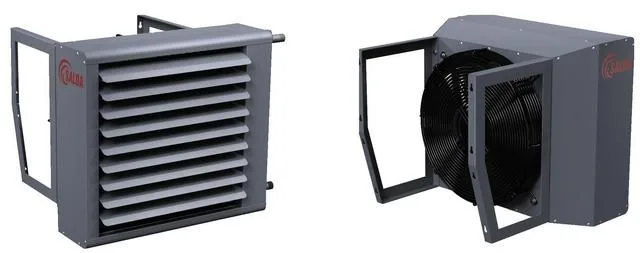

Подобные локальные воздушные нагреватели с питанием от электросети не потребуют никаких дополнительных коммуникационных подключений, кроме устройств централизованного контроля

Подобные локальные воздушные нагреватели с питанием от электросети не потребуют никаких дополнительных коммуникационных подключений, кроме устройств централизованного контроля

Обустраивая местный воздушный обогрев с помощью электроприборов, не придется выполнять сложных работ. Достаточно будет установить их на полу или закрепить на стене или потолке, а затем включить в розетку. Однако, в этом случае, придется хорошо продумать установку вентиляции. Существуют варианты, в которых комбинируются в одну и отопительная, и вентиляционная система. Такие схемы будут рассмотрены ниже.

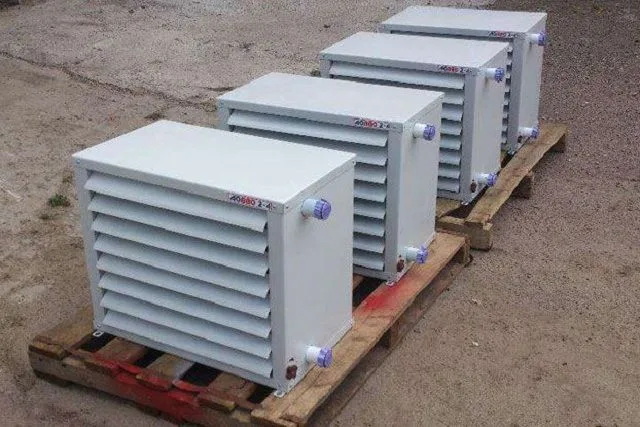

Воздушные нагревательные агрегаты с водяным теплообменником

Воздушные нагревательные агрегаты с водяным теплообменником

  • Водяное или паровое воздушное отопление — это самый популярный вариант, который чаще всего выбирается для жилых строений. Оно уже доказало свою экономичность, эффективность и надежность в обогреве частных домов. Монтаж этой системы схож с обычным водяным отоплением, в котором горячая вода поступает в радиаторы. Отличие же заключается в том, что вода или пар, играющие роль промежуточного теплоносителя, поступают в теплообменники специальных агрегатов, оснащенных вентиляторами, с помощью которых нагретый воздух распространяется по помещению.

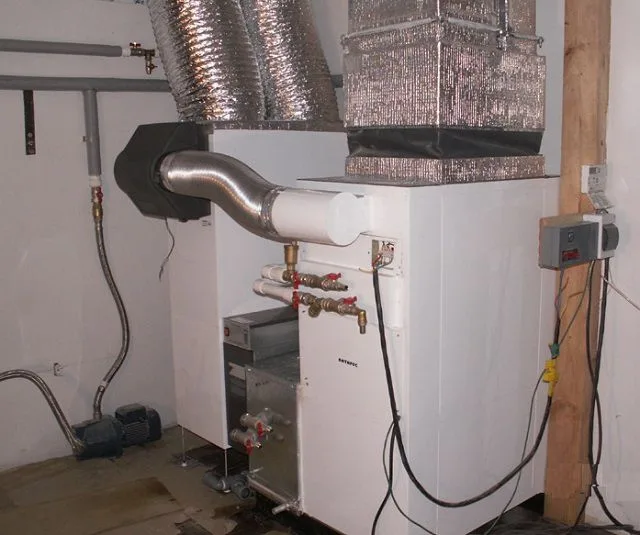

Нагрев воздуха может проходить и централизовано, например, с участием специального газового котла

Нагрев воздуха может проходить и централизовано, например, с участием специального газового котла

  • Воздушный обогрев помещений осуществляется с помощью нагретых от газового или электрического котла потоков воздуха, которые подаются в комнаты по системе воздухопроводных каналов, оснащенных вентиляторами и воздушными фильтрами.

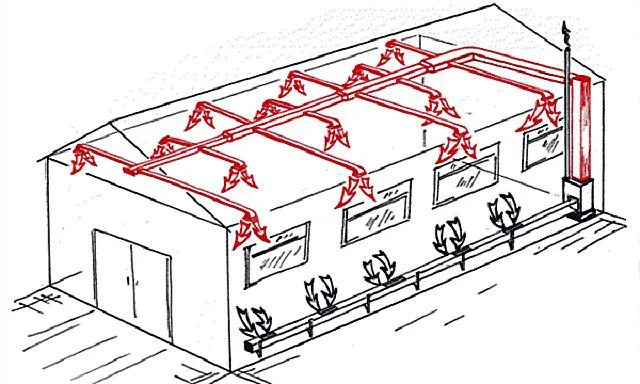

Нагретый воздух из котельной по проложенным воздуховодным магистралям доставляется по помещениям

Нагретый воздух из котельной по проложенным воздуховодным магистралям доставляется по помещениям

В помещения нагретый воздух поступает через специально предусмотренные окна или отдушины на стенах или потолке, а также каналы могут прокладываться в подпольном пространстве, вдоль внешних панорамных стеклянных стен или имеющих большое количество окон. Расположение каналов будет зависеть от выбранной схемы распределения тепла.

Нужно отметить, что нагрев воздуха с помощью газового оборудования является наиболее экономным вариантом, так как теплоноситель нагревается от поверхности теплообменника, нагретого при сжигании газа. Этот фактор исключает потерю тепла, которая происходит при посредническом нагреве воды в водяных системах. Кроме этого, исключаются проблемы, которые часто возникают при эксплуатации водяного отопления – это протечки, наружная и внутренняя коррозия труб или даже их разморозка.

Применяемые схемы циркуляции нагретого воздуха

Воздушное канальное отопление помещений, осуществляемое от газового или твердотопливного котла, разделяют по способу циркуляции воздушных масс. Существует несколько таких схем.

  • Отопление с полной рециркуляцией.

Принцип работы этой системы заключается в прохождении воздушных масс из помещения через воздушно-отопительный агрегат без добавления в него воздуха с улицы. По такому же принципу работает обычный тепловентилятор, то есть забирает воздушные массы из комнаты с помощью встроенного вентилятора, прокачивает через теплообменник, нагревает и снова отправляет их в помещение.

Схема локального воздушного отопления с полной рециркуляцией.

Схема локального воздушного отопления с полной рециркуляцией.

1 — Синие стрелки – остывший воздух, из-за своей более высокой плотности опускающийся вниз.

2 – Электрический обогреватель со встроенным вентилятором.

3 – Красные стрелки – потоки разогретого воздуха.

Если обустраивается система отопления с полной рециркуляцией, то вентиляционные каналы проводят отдельно, независимо от нее. В этом случае чаще всего используется приточно-вытяжная система вентиляции с естественной циркуляцией.

Как обустроить естественную систему вентиляцию в частном доме?

Несмотря на то что эта система считается простейшей, она также подчиняется целому ряду обязательных правил, требует грамотного подбора оборудования. Со всеми подробностями об этом – в специальной статье нашего портала, посвященной созданию естественной вентиляции в частном доме.

  • Система с частичной рециркуляцией.

В этом случае отопление и вентиляцию можно соединить в одну систему. Она будет работать примерно следующим образом – прибор системы вентиляции производит забор воздуха с улицы, который затем проходит через воздушные фильтры, воздушно-отопительные агрегаты, которые его нагревают. После этого он попадает на вентиляторы, смешивающие его с рециркулиющими воздушными массами в комнате. Отработанный воздух постепенно поднимается вверх, к вытяжному каналу с установленным в нем вентилятором, который частично выбрасывает его на улицу.

Схема воздушного отопления помещения с организованной частичной рециркуляцией воздуха

Схема воздушного отопления помещения с организованной частичной рециркуляцией воздуха

1 — Воздушные массы, забираемые с улицы.

2 – Остывший воздух, создающий частичную рециркуляцию потока.

3 – Воздушный фильтр.

4 – Нагреватель (генератор тепла или теплообменник).

5 – Приточный вентилятор, работающий на нагнетание воздуха в помещение.

6 – Поток разогретого воздуха.

7 – Вытяжной вентилятор.

В этом случае о притоке воздуха извне можно не беспокоиться, но необходимо учесть, что пропускная способность нагревательного прибора должна превышать аналогичные параметры вытяжки, иначе комната просто не будет успевать прогреваться.

  • Прямоточное воздушное отопление

Этот вариант обогрева работает по следующей схеме:

Воздух, поступающий извне, прогревается в теплообменнике вентиляционной системы и проходит через вентилятор внутрь помещений;

— Затем, пройдя через все пространство до противоположной стены и отдав свой «тепловой заряд», воздух втягивается в вытяжной канал и выводится наружу.

Одна из самых простых схем совмещения воздушного отопления и вентиляции. – прямоточное движение воздуха с равными объемами поступления и вытяжки.

Одна из самых простых схем совмещения воздушного отопления и вентиляции. – прямоточное движение воздуха с равными объемами поступления и вытяжки.

1 – Воздух, втягиваемый с улицы.

2 – Воздушный очистительный фильтр.

3 – Нагреватель или теплообменник.

4 – Приточный вентилятор.

5 – Поток разогретого воздуха.

6 – Вытяжной вентилятор с выходящим на улицу каналом.

Температура нагрева воздуха должна быть рассчитана так, чтобы он мог компенсировать теплопотери, которые происходят через строительные конструкции. К примеру, если необходимо поддерживать в комнате температуру в 20 градусов, то воздушные потоки должны прогреваться и иметь на выходе 25÷30 градусов. Разница между нагревом и желаемой температурой комнаты и будет предназначена для компенсации теплопотерь.

В прямоточные местные системы в качестве нагревателей обычно устанавливаются специальные агрегаты воздушного отопления.

Изо всех схем именно такая отличается минимальной экономичностью. Чтобы убрать этот недостаток, систему «обогащают» контуром рекуперации.

  • Прямоточная система с рекуперацией тепла.

Главная отличительная особенность такой схемы – это наличие специального прибора – рекуператора. Он устроен таким образом, что в нем происходит пересечение потоков холодного воздуха, забираемого с улицы, и теплого, отводимого из помещения вытяжным вентилятором.

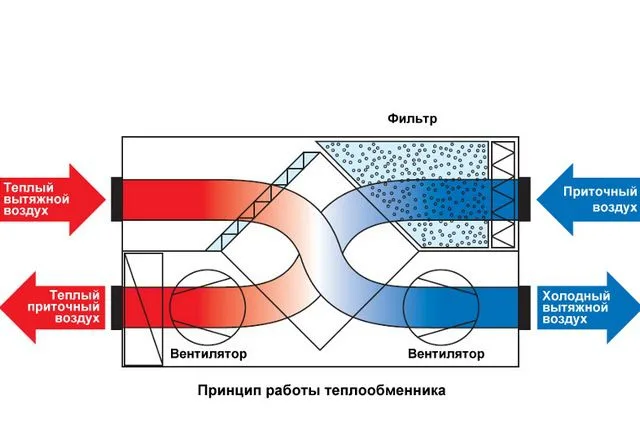

Установка рекуператора резко повышает экономичность системы воздушного отопления, связанной с системой вентиляции

Установка рекуператора резко повышает экономичность системы воздушного отопления, связанной с системой вентиляции

Пересечение чисто «геометрическое», а не буквальное – потоки разделяет специальный теплообменник. В результате такого «контакта» через теплообменные пластины, поток отводимого воздуха успевает «поделиться» своим теплом с потоком приточного. Таким образом, воздушные массы проходят через фильтр к отопительному агрегату уже в подогретом виде. Поэтому для окончательного нагрева требуется меньше тепловой энергии, а значит затрат на энергоноситель. Экономия в этом случае может доходить до 30÷50% по сравнению с обычной прямоточной системой.

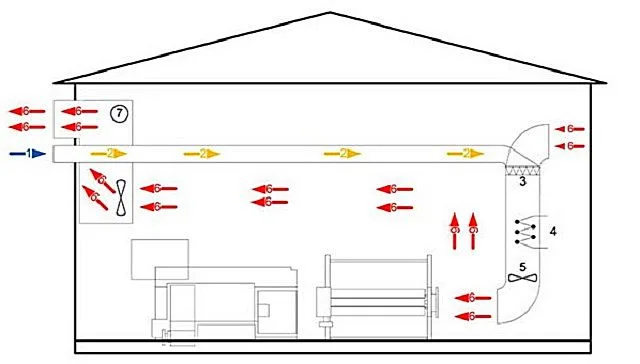

На данной схеме показано воздушное отопление дома с частичной рециркуляцией, рекуперацией и вентиляцией.

На данной схеме показано воздушное отопление дома с частичной рециркуляцией, рекуперацией и вентиляцией.

1 — Забор холодного воздуха с улицы.

2 — Воздух с улицы, получивший частичный нагрев в рекуператоре (7).

3 – Воздушный фильтр.

4 – Нагреватель или теплообменник системы воздушного отопления.

5 – Приточный вентилятор, обеспечивающий поступление воздуха в помещение. Кроме этого второй, вытяжной вентилятор расположен в рекуператоре или непосредственно за ним. Он отводит нагретый и прошедший через помещение воздух на улицу, обеспечивая при этом теплообмен в самом рекуператоре.

6 – Нагретый воздух.

7 – Рекуператор и расположенная за ним вытяжная отдушина.

Как можно видеть из представленной схемы и описания механизма работы системы, в ней вентиляция и отопление действуют комплексно.

Эти схемы являются как бы основой для разработки воздушной отопительной системы для конкретного дома. А значит, в них вполне могут быть внесены небольшие изменения, но в целом они помогают разобраться в механизме работы такой комплексной системы.

Последовательность мероприятий по обустройству системы воздушного отопления

Если после изучения представленной выше информации стал примерно понятен принцип работы воздушной системы отопления, то прежде чем перейти к рассмотрению необходимых приборов, нужно определиться с последовательностью действий.

Безусловно, лучшим вариантом будет выбрать вид системы отопления заранее, при планировании постройки дома, чтобы сразу включить ее в разработку проекта. Но вполне реально провести проектирование и для уже построенного объекта.

Пошагово проведение планирования выглядит следующим образом:

  • Первое, что необходимо сделать – это определить размер площади, которая будет отапливаться.
  • Затем, потребуется произвести расчет тепловой мощности, которая необходима для конкретного жилого помещения, а потом суммарно – и для всего здания. При этом учитывается масса критериев – количество дверей и окон, материал и толщина стен, степень термоизоляции, климатические условия региона, особенности расположения здания и т.п. На основании проведенных расчетов и будет выбираться отопительный агрегат. С алгоритмом расчета мы вас познакомим несколько ниже.
  • Далее, следует определиться с выбором конкретного типа отопительной воздушной системы.
  • После этого, с опорой на план дома, производится разработка схемы обустройства, с точными местами расположения отопительных агрегатов, размерами и размещением каналов или труб, приточных и вытяжных отдушин, словом, с составлением подробных монтажных чертежей и спецификаций необходимых деталей.

Когда все этапы будут пройдены, станет ясно, какие приборы, кроме теплогенераторов, и какие материалы потребуются для проведения работ по монтажу воздушного отопления. Этот процесс можно произвести своими силами, но при отсутствии опыта вполне вероятно допустить массу ошибок. Лучше составление проекта и выполнение монтажных работ доверить профессионалам.

Если работы планируется осуществить самостоятельно, то свои разработки все равно рекомендуется показать специалистам, чтобы они произвели оценку проекта, проверили расчеты и прояснили нюансы. Ошибки могут обойтись слишком дорого, если придется переделывать отдельные участки или даже все воздушные каналы или трубы с теплоносителем.

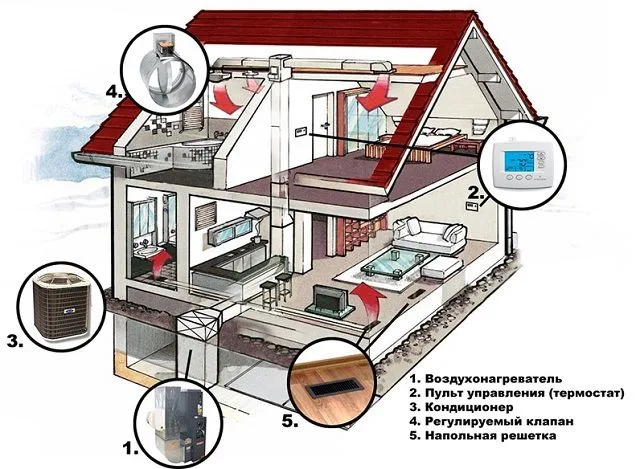

Пример организации автономной системы воздушного отопления и кондиционирования в частном доме

Пример организации автономной системы воздушного отопления и кондиционирования в частном доме

Чтобы было более понятно, в качестве примера можно рассмотреть показанную на иллюстрации систему воздушного отопления:

1 – Воздушно-отопительный агрегат в этой схеме располагается в подвальном или цокольном этаже строения. Так как любой нагретый воздух поднимается вверх, в этой системе, потребуется меньшая мощность нагнетателя воздуха, потому что процесс будет идти по законам гравитации, а вентилятор только усилит скорость поступления нагретых масс в помещение.

2 – Термостат управления температурным режимом в этой системе регулируемый, с пультом управления. Устанавливается обычно в центральной части дома, в большой комнате, например, в гостиной.

3 – Отопление соединено с системой вентиляции и кондиционирования. В этой системе для нагнетания воздуха используется кондиционер.

4 – Регулировочный клапан, с помощью которого регулируется производительность системы – объем перемещения по трубопроводам нагретого воздуха в единицу времени и его отвод на улицу. Этот элемент системы на магистральном воздуховоде и в современных системах связан с автоматикой, которая следит за поддержанием оптимального микроклимата в помещениях.

5 – Приточная решетка, через которую поток тёплого воздуха по проложенным воздуховодам поступает в помещения, расположенные на первом этаже дома. Комнаты второго этажа обогреваются через приточные отдушины, обустроенные в потолочной поверхности.

Расчет мощности агрегата для воздушного отопления

Расчет строится на учете возможных теплопотерь в помещениях жилого дома. Важно – вычисления проводятся индивидуально для каждого из помещений, в котором будет организована работа системы отопления. Наверное, будет намного удобнее, если заранее составить табличку, в которую внести все подлежащие расчетам помещения с их основными параметрами, и проставлять затем, например, в крайней правой графе необходимую мощность для конкретной комнаты. После проведения расчётов останется только просуммировать эти показатели – это и станет искомой мощностью нагревательного агрегата.

Чтобы максимально упростить нашим читателям задачу, разработан онлайн-калькулятор, который позволит провести подобные расчеты буквально в считаные минуты (при наличии у хозяев достоверных исходных данных).

Само приложение расположено ниже, а ответы на вопросы, которые могут возникнуть при работе с ним, приведены в подразделе «Пояснения по проведению вычислений».

Калькулятор расчета тепловой мощности для воздушного отопления помещений


Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.

Нажмите «РАССЧИТАТЬ ПОТРЕБНУЮ ТЕПЛОВУЮ МОЩНОСТЬ»
Площадь помещения, м²
Высота потолка в помещении
Количество внешних стен
Внешние стены смотрят на:
Положение внешней стены относительно зимней «розы ветров»
Уровень отрицательных температур воздуха в регионе в самую холодную неделю года
Какова степень утепленности внешних стен?
Что расположено снизу?
Что расположено сверху?
Тип установленных окон
Количество окон в помещении
Высота окна, м
Ширина окна, м
Двери, выходящие на улицу или на холодный балкон:
Будет ли система воздушного отопления объединяться с вентиляцией?
Пояснения по проведению вычислений

Часто встречается совет принимать необходимую тепловую мощность, равную 100 Вт на каждый квадратный метр площади комнаты. Скажем честно – такая методика очень далека от совершенства, так как не учитывает целый ряд важных факторов, прямо или косвенно влияющих на количество теплопотерь в помещении. Сейчас у вас будет подходящий случай в этом убедиться.

Итак, пользователю будет предложено ввести запрашиваемые параметры в поля ввода данных:

  • Площадь помещения, в квадратных метрах. Сразу же необходимо оценить и высоту потолка – программа сделает поправку и на это обстоятельство.
  • Необходимо указать количество внешних стен в комнате, то есть выходящих на улицу. Чем их больше, тем значительнее теплопотери.
  • Играет свою роль и то, куда смотрят внешние стены. Если с южной или юго-западной стороны здание даже зимой получает весомый тепловой потенциал от солнечных лучей, то с северной стороны с этим – совсем плохо.
  • Если есть такая информация, то можно учесть и преобладающее направление зимнего ветра. Понятно, что расположенные с наветренной стороны стены всегда будут охлаждаться сильнее.
  • Следующий пункт просит указать, какие морозы характерны в вашем регионе для самой холодной декады зимы. Таким образом, будет внесена поправка (весьма внушительная) на климатические условия. Важно – должна указываться минимальная, но нормальная температура, то есть характерная практически для каждого года. Не стоит копаться в памяти, что лет десять назад «прижало до минус 30» — эти события потому и запоминаются, что являются аномальными, и вести от них расчет – некорректно.
  • Далее идет пункт, где следует оценить уровень термоизоляции стен. Под полноценно утеплёнными стоит понимать стены, работа по термоизоляции которых выполнена в полном объёме на основании проведенных теплотехнических расчетов. Средний уровень утепления – это, конечно, расплывчатый критерий, но имеется в виду, что или стены сделаны из «теплого материала» (древесина, пустотный кирпич в два кирпича, газосиликатные блоки 400 мм и т.п.), или какое-никакое утепление проводилось, и зимние морозы особых хлопот не приносят. А вот неутепленных стен в жилом доме, по сути, вообще не должно быть. Браться за создание любой системы отопления в таких условиях – это попросту выбрасывать деньги на ветер.
  • Немалое количество теплопотерь приходится на перекрытия (полы, потолки). Поэтому следующее два пункта ввода данных, с выпадающими списками – оценка «соседства» помещения сверху и снизу.
  • Отдельный разговор – об окнах, так как здесь имеют важность и их тип, и количество, и размеры. После указания всех данных, программа выработает адекватный поправочный коэффициент на наличие и площадь окон.
  • Наконец, в помещении может быть дверь (а иногда — даже не одна), которая выходит на улицу (или в неотапливаемое помещение), и которой регулярно пользуются. Естественно, такой постоянный приток холодного воздуха требует определённой компенсации со стороны системы отопления.

И вот теперь есть еще один нюанс. Выше уже говорилось, что система воздушного отопления нередко совмещается с принудительной приточной вентиляцией. Значит, нагревательный агрегат должен справиться не только с восполнением теплопотерь (они уже просчитаны), но и с нагревом до комфортной температуры поступающего объема уличного воздуха.

Существует специальная формула, по которой можно рассчитать эту «прибавку». Но мы не станем ее приводить – в калькуляторе предусмотрена и эта тонкость. Пользователю предлагается выбрать путь расчета.

  • Если система воздушного отопления никак не связана с принудительной вентиляцией, то при выборе этого пути расчёта (он, кстати, будет по умолчанию) можно сразу переходить к кнопке «РАССЧИТАТЬ»
  • Если же выбран пункт, что отопление согласовывается с приточной вентиляцией, автоматически появится еще одна группа полей ввода данных. Их немнного:

— Необходимо точно указать высоту потолка в помещении

— При сильных морозах приточную вентиляцию обычно сильно ограничивают или даже временно перекрывают. В соответствующем поле ввода необходимо указать тот температурный предел, при котором приток воздуха извне будет ограничиваться.

— Наконец, необходимо указать кратность воздухообмена. Как правило, рассчитывают из однократного обмена всего объема воздуха в час, но могут быть и иные обстоятельства.

После этого – к кнопке «РАССЧИТАТЬ». Результат будет показан в ваттах и киловаттах, и в нем уже заложен необходимый эксплуатационный запас.

Повторимся, так как это важно – такой расчет проводится для каждого помещения индивидуально. Кстати, это может помочь и в том случае, если в какой-либо из комнат планируется установить систему локального обогрева – у вас есть готовое значение мощности. Ну а если рассчитывается централизованный агрегат, то его мощность определяется суммированием, как уже говорилось выше.

Как выбирают воздушно-отопительный агрегат

Базовая конструкция воздушно-отопительного агрегата

Электрические, водяные и паровые теплогенераторы – это приборы, меняющие температуру в помещении путем нагрева и обеспечения циркуляции воздушных потоков. Они имеет несложную, понятную конструкцию, которая, независимо от модели и размера, включает всего несколько основных деталей и узлов:

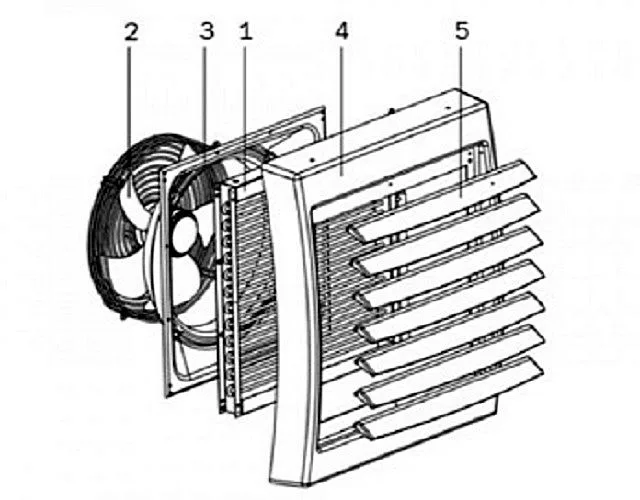

Примерно так (с упрощением) устроено большинство воздушно-отопительных агрегатов

Примерно так (с упрощением) устроено большинство воздушно-отопительных агрегатов

1 — Нагревательный элемент или теплообменник. В качестве него могут быть использованы ТЭНы, нагревательные спирали или керамические элементы для электрических тепловентиляторов, водяные или паровые теплообменники.

2 — Вентилятор нагнетает воздушные потоки, направляя их через нагреватель или теплообменник в направлении комнаты. Вентиляторы могут серьезно различаться по своей конструкции. От от их мощности и производительности зависит и производительность самого агрегата..

3 — Корпус или консоль, на которой произведена сборка всех элементов конструкции.

4 – Лицевая декоративная панель, если нагревательный агрегат расположен открыто

5 – Направляющие жалюзи предназначаются для регулировки направления потоков воздуха в определенную область помещения.

У приборов скрытой установки лицевой панели и жалюзи, безусловно, нет – в них предусматриваются соответствующие адаптеры для подсоединения воздуховодов.

Кроме этого, у электрических тепловентиляторов имеются органы управления узел управления, в которые входят включатели, регуляторы, термостаты, датчики, переключатели режимов, другие опции. В зависимости от функциональной насыщенности прибора.

Вентиляторы в любом из агрегатов воздушного отопления работают с использованием электропривода. Таким образом, система в любом случае получается энергозависимой.

Критерии выбора воздушно-отопительного прибора

Прежде чем перейти к подробному рассмотрению видов и характеристик этих приборов, стоит определиться с тем, на что следует обращать особое внимание при их выборе и приобретении.

  • Модель теплогенератора по типу принципа теплообмена, то есть водяной, паровой электрический.
  • Тип прибора по месту установки – напольный (обычно только для локального отопления), настенный и потолочный (могут быть выбраны как для локальной, так и для централизованной системы обогрева).
  • Мощность прибора — выбирается с опорой на теплотехнические расчеты, о которых речь шла выше.
  • Производительность – то есть способность прокачать определенный объем в единицу времени. Показатель, скажем прямо, не критичный, но все же он напрямую влияет на скорость первичного нагрева помещения.
  • Функциональность агрегата — это наличие дополнительных опций, например, полное или ступенчатое регулирование мощности, термостат (есть практически у всех), защита от перегрева, возможность программирования режимов работы, удобство управления и т.п.
  • Класс защиты, если выбираются электрические тепловентиляторы для локального отопления – включает в себя устойчивость к пыли, влаге и коррозии.
  • Материал изготовления корпуса — пластик или металл.
  • Форма (элегантность внешнего вида) для отрыто расположенных тепловентиляторов, а также размер и вес — для агрегатов воздушного отопления скрытой установки.

Виды воздушно-отопительных агрегатов

Важно правильно понять, что для обустройства системы воздушного обогрева дома в принципе можно использовать любой отопительный прибор, имеющий мощность, достаточную для конкретного здания. Это может быть электрический нагреватель или котел, работающий на газе или на любом типе твердого, жидкого топлива, а также обычная печь, к которой присоединяются воздуховоды каналы или водяной контур. Как говорилось выше, предпочтительнее выбирать газовый вариант котла. Однако, выбирая такой тип отопления, параллельно с ним или скомбинировав их вместе, нужно разработать вентиляционную систему, иначе система будет небезопасна в эксплуатации..

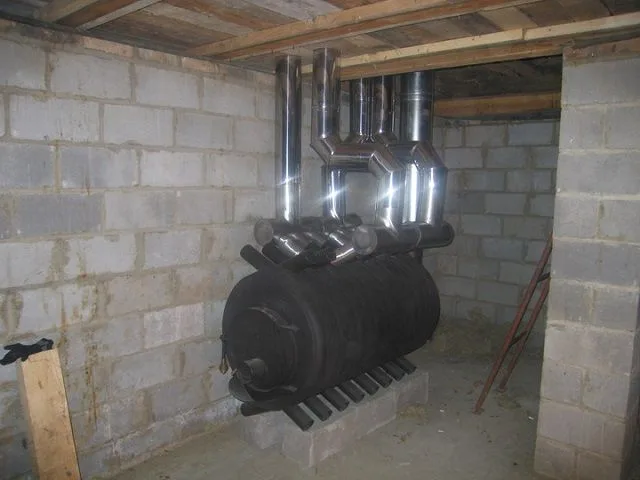

Печь булерьян – ее характерные теплообменники как нельзя лучше подходят для систем воздушного отопления

Печь булерьян – ее характерные теплообменники как нельзя лучше подходят для систем воздушного отопления

Итак, по способу нагрева воздушного потока агрегаты можно разделить по типу теплообменников – они могут быть электрическими, водяными, паровыми, а также на передающие нагрев непосредственно от теплообменника газового или другого котла (печи).

Агрегаты, работающие от электричества

Электрические приборы редко используются для централизованного воздушного отопления (как в промышленных условиях, так и в частном секторе), так как для этого существует ряд причин:

  • Для получения 1 кВт тепла необходимо использовать как минимум 1 кВт электроэнергии. Далеко не каждая электрическая сеть способна выдержать подобные нагрузки, а владелец жилья — оплату за такое отопление.
  • Еще одной проблемой является управление процессом нагрева. В связи с тем, что работа на максимальной нагрузке агрегата нужна довольно редко, и для того, чтобы приборы с большой мощностью регулировались плавно, необходимо дорогостоящее оборудование, поэтому обычно в них используется двух-трехступенчатый нагрев.

Поэтому, электрические приборы отопления чаще всего используются в местных системах отопления, для обогрева средних или небольших по размеру помещений, где не нужны большие мощности.

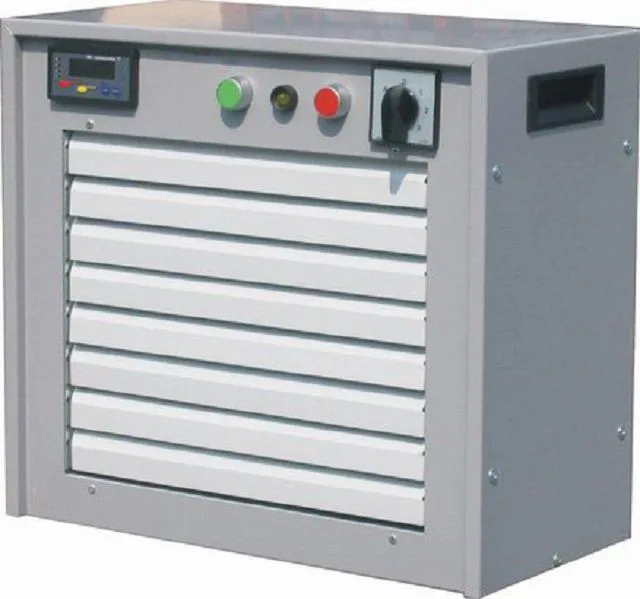

Электрические воздушно-отопительные агрегаты AGE – большой диапазон выбора по мощности и производительности

Электрические воздушно-отопительные агрегаты AGE – большой диапазон выбора по мощности и производительности

Как пример, можно привести отопительные приборы AGE, производимые в Казахстане. Они изготавливаются в шести вариантах по типоразмеру, в диапазоне мощностей 3÷27 кВт, а их производительность по выработке горячего воздуха составляет 450÷2900 м³/ч. Таким образом, подобные агрегаты рассчитаны на отопление площади от 30 до 150 м².

В качестве нагревателя в этих аппаратах используется ТЭН, изготовленный из стальной трубки, имеющий снаружи алюминиевое оребрение, которое резко повышает показатели теплообмена.

Агрегат оснащен системой управления и осевым нагнетающим вентилятором с алюминиевой крыльчаткой.

Все элементы конструкции заключены в окрашенный металлический корпус, на фасадной стороне которого установлена решетка-жалюзи.

Таблица ниже представляет технические характеристики изделий этой линейки продукции компании «Juwent Kazakhstan»:

Модели агрегатаЛинейные размеры, ммМощность теплопередачи, кВтПроизводительность по воздуху, м³/чТип вентилятораКол-во оборотов/мин.Масса, кг
AGE -1-3502×300×2453450HXM-200130013
AGE -2-6502×365×2456850HXM-250130016
AGE -3-9502×465×25591450HXM- 300130019
AGE -4-12502×465×255121450HXM-300130021
AGE -5-18502×515×325182100FE031-4EQ140028
AGE -6-27502×575×375272900FE035-4EQ140034

Следует, кстати, отметить, что эта компания производит также агрегаты, подключаемые к водяному или паровому контуру.

Агрегаты с водяным теплообменным контуром

Агрегаты с водяным контуром или калориферы можно назвать самыми популярными, так как они являются наиболее экономным вариантом воздушного отопления. Их устанавливают как в промышленных помещениях, так и в частных домах.

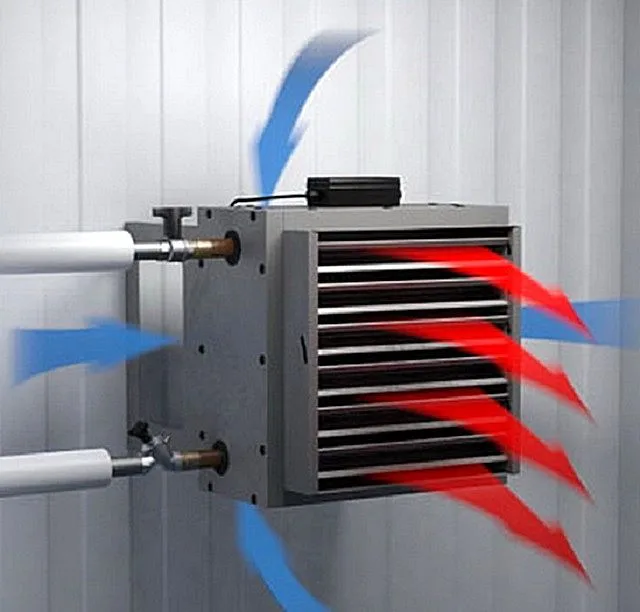

Принцип работы приборов воздушного отопления с водяным теплообменником

Принцип работы приборов воздушного отопления с водяным теплообменником

Принцип работы системы воздушного обогрева дома этого вида схож с обычным водяным отоплением, в котором теплоноситель прогревается в котле и отправляется по трубам в радиаторы.

В отличие от него, работа воздушного отопления заключается в том, что теплоноситель проходит через теплообменник, расположенный в передней части отопительного агрегата, а осевой вентилятор, установленный за ним, как бы выталкивает скапливающееся в корпусе тепло. Горячий воздух выходит в помещение через установленные на передней панели корпуса жалюзи, которые можно регулировать, направляя потоки в нужном направлении.

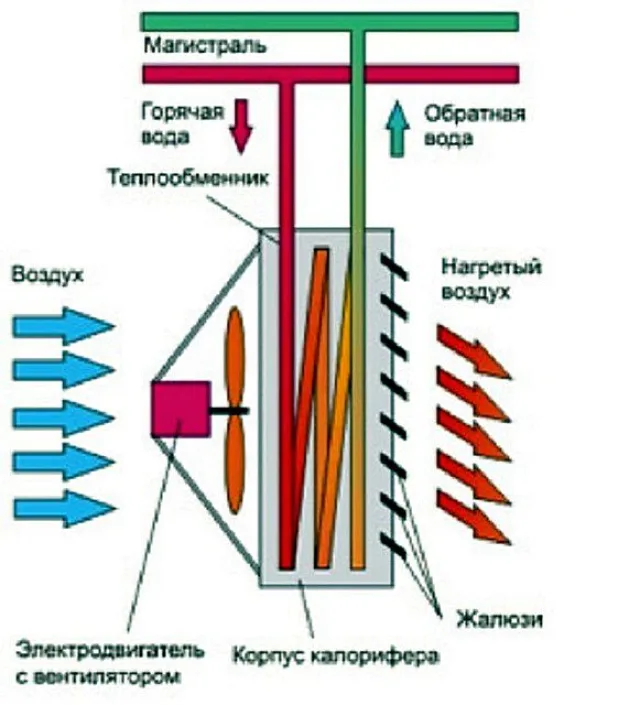

Примерная схема устройства калорифера с водяным подогревом воздуха.

Примерная схема устройства калорифера с водяным подогревом воздуха.

Большой популярностью пользуются водяные агрегаты для воздушного отопления польского производителя «Volcano». Их устанавливают для обогрева жилых помещений, теплиц, гаражей, а также в промышленных цехах и на складах, подобрав, естественно, необходимую мощность.

Приборы могут быть установлены локально и отапливать одну комнату, или же централизовано, если будет сделана разводка теплотрасс от нагревательного аппарата. «Volcano» производятся в широком диапазоне мощностей, что позволяет выбрать необходимый вариант для конкретного помещения.

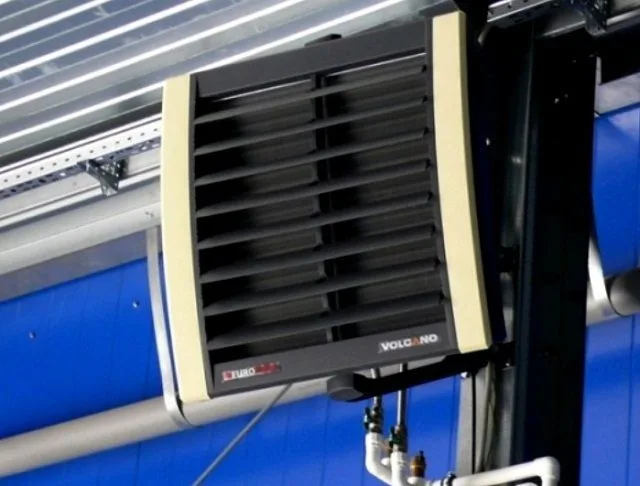

Водяной агрегат воздушного отопления «Volcano».

Водяной агрегат воздушного отопления «Volcano».

Эти агрегаты зарекомендовали себя только с лучшей стороны, так как безотказно служат длительное время без ремонта, а также в связи со вполне демократичной ценой.

Технические характеристики линейки воздушно-отопительных агрегатов «Volcano»:

Модели «Volcano»Тепловая мощность от и до, кВтРасход воздуха, м³/чМакс. дальность воздушной струи, мКол-во теплоносителя в калорифере, лМощность вентилятора, ВтМасса, кг
V203÷202000141,051249,8
V255÷254800221,2532517,5
VR110÷305500251,748529
V4515÷464400221,9532519,5
VR230÷605200253,148532

Максимальная температура теплоносителя в теплообменнике этого прибора может доходить до 120 градусов, а рабочее давление – до 16 Бар.

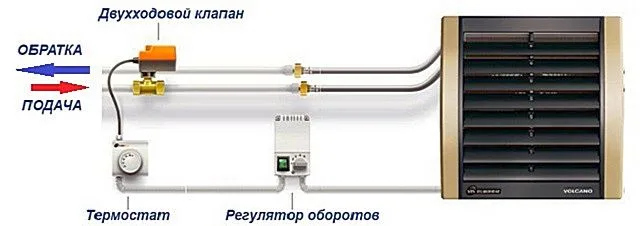

Температуру теплоносителя в теплообменнике прибора можно менять примерно так же, как и в радиаторах отопления – с помощью двухходового крана-клапана.

Температуру теплоносителя в теплообменнике прибора можно менять примерно так же, как и в радиаторах отопления – с помощью двухходового крана-клапана.

Подключение таких аппаратов к водяному контуру производится с помощью двухходового клапана, управляемого автоматикой. Благодаря этому можно гибко и быстро менять уровень нагрева, достигать неплохих показателей экономии энергоносителей..

Агрегаты с паровым контуром

Паровые агрегаты работают по тому же принципу, что и водяные, но тепловая мощность теплоносителя на выходе у них гораздо выше.

Эти прибор, как правило, используются в промышленных условиях, где пар вырабатывается для технических нужд, а также параллельно идет в систему отопления. Агрегаты могут иметь различные параметры, по которым их и выбирают в зависимости от отапливаемой площади.

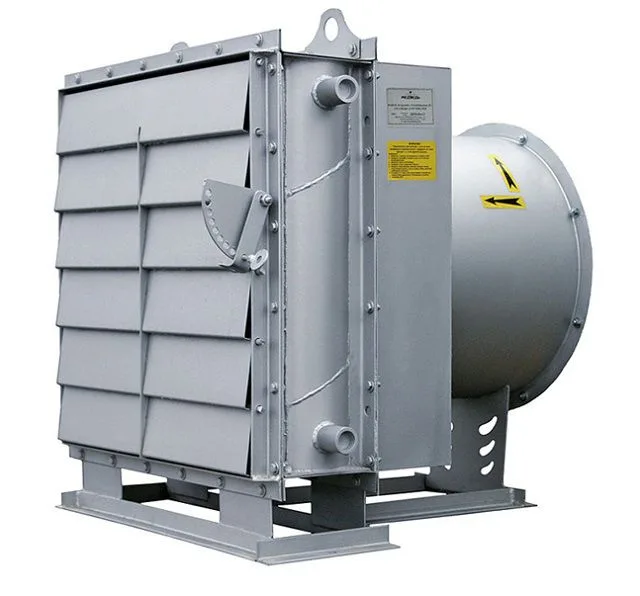

Воздушно-отопительные агрегаты российского производится линейки АО способны работать и на воде, и на паре.

Воздушно-отопительные агрегаты российского производится линейки АО способны работать и на воде, и на паре.

Российские агрегаты АO 2 — это модельный ряд, который наиболее часто используется в системе парового воздушного отопления, хотя они также могут быть установлены и в водяной контур.

Технические характеристики приборов АO 2:

Параметры агрегатовАО2-3АО2-4АО2-5АО2-6,3АО2-10АО2-15АО2-20АО2-25
Производительность по воздуху, м³/ч260040005000630010000150002000025000
Максимальная мощность, КВт24465573116170220,4306,2
Эффективная мощность, кВт2547,75674117150170,3245
ТеплоносительВода / парВода / парВода / парВода / парВода / парВода / парВода / парВода / пар
Температура теплоносителя на входе, ˚С150/ 70150/ 70150/ 70150/ 70150/ 70150/ 70150/ 70150/ 70
Скорость воздуха на выходе, м/с4,24,44,85,35,86,06,85,5
Температура теплоносителя на выходе из агрегата, ˚С51,651,851,851,350,8504952
Потребляемая мощность при номинальной производительности по воздуху, кВт0,250,370,370,550,750,752,72,7
Масса, кг6590100115155180245270

Российские агрегаты АO 2 имеют более высокую мощность, по сравнению с польскими приборами, что значительно увеличивает их эффективность, но и создает проблемы с регулировкой нагрева теплоносителя, возвратными процессами конденсата, а также эксплуатационным сроком службы аппаратов.

Котлы для воздушного отопления

Для нагрева воздуха в воздушно-отопительной системе используются специальные котлы или же любые другие, с некоторыми элементами реконструкции. Именно так поступают многие владельцы домов, решив переделать традиционную систему отопления в ее воздушный вариант. Чтобы понять, в чем разница между такими котлами, нужно рассмотреть схему работы прибора, устанавливаемого в воздушном отоплении.

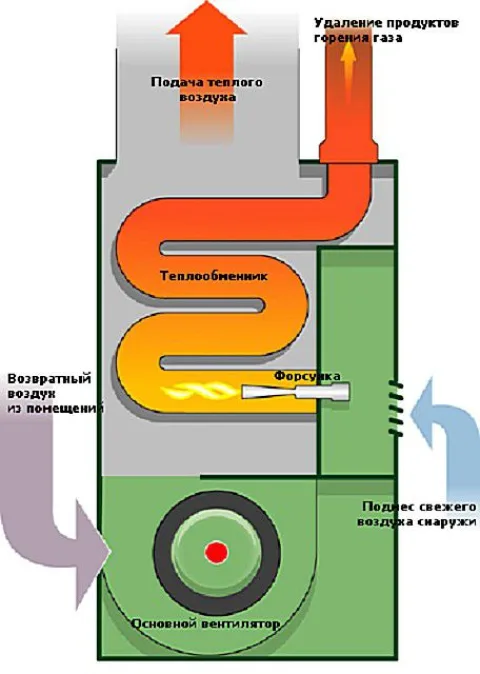

Примерно так организована работа котла в системе воздушного отопления

Примерно так организована работа котла в системе воздушного отопления

В упрощенном варианте схема работы воздушно-отопительного агрегата выглядит следующим образом:

  • Установленный в котле вентилятор нагнетает воздух из помещения, где находится котел, или же с улицы. Лучше, если воздух будет поступать с улицы, или же в котельной придется организовать хорошую систему вентиляции.
  • Воздух попадает в камеру котла, внутри которой находится полностью изолированный от нее, теплообменник – это, кстати, может быть и топочная камера печи, работающей на твердом или жидком топливе. Холодный воздух, попав в пространство камеры, нагревается от жара, исходящего от теплообменника.
  • Далее, нагретый воздух направляется в разводку каналов, подающих его в комнаты. Благодаря установке вентиляторов ток горячего воздуха в трубопроводах усиливается.
  • Для создания достаточной тяги в топливной камере, в агрегате предусматривается специальное отверстие, аналог поддувала в печи, для подсоса свежего воздуха. Поддувальное отверстие должно быть оснащено дверцей с регулируемыми жалюзи, которые помогут создать нужную тягу для нормального горения и отвода продуктов горения.
  • Продукты сгорания из топливной камеры выводится через полностью изолированную дымоходную трубу на улицу.

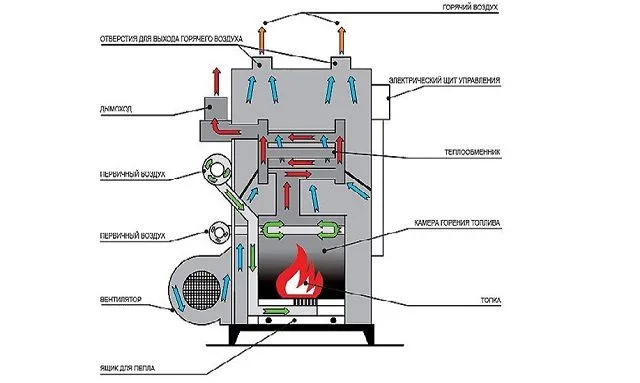

Еще один вариант котла для системы воздушного отопления

Еще один вариант котла для системы воздушного отопления

  • В некоторых конструкциях топочная камера может быть расположена в нижней части агрегата. Отвод из нее продуктов горения осуществляется через разветвленную систему труб, проходящих через пространство, где от них, а также от перекрывающей топочную камеру металлической пластины, происходит нагрев подаваемого вентилятором холодного воздуха, который затем также поступает в канальную систему для обогрева комнат.
  • В данной конструкции поддержание нормального горения происходит за счет первичного воздуха, попадающего в топочную камеру по специальному каналу через дверцу, с помощью которой можно регулировать его интенсивность.
  • Для отвода горячего воздуха к котлу может быть присоединен один канал, с дальнейшей разводкой по комнатам, или же сразу несколько, которые сразу будут забирать, и направлять разогретый воздушный поток в нужном направлении.

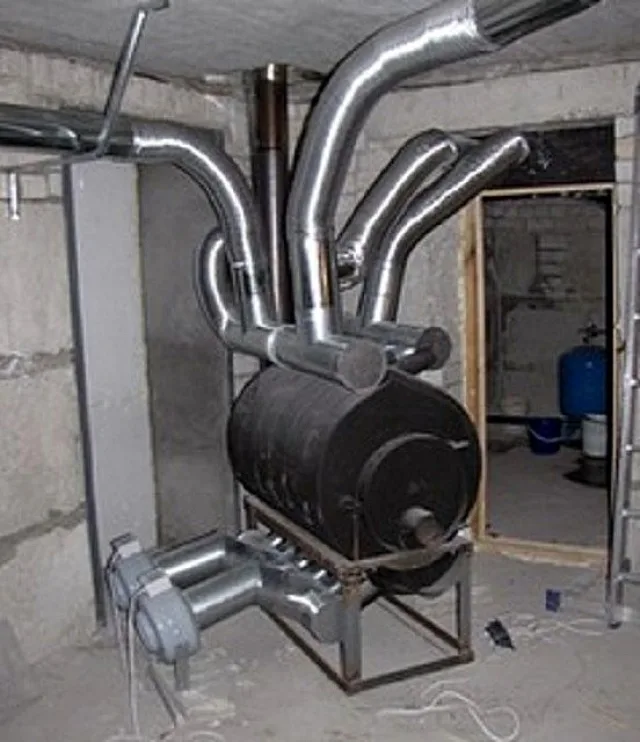

К котлу подключен целый «букет» воздуховодов, каждый из которых отвечает за отдельную комнату

К котлу подключен целый «букет» воздуховодов, каждый из которых отвечает за отдельную комнату

Надо сказать, что этот тип отопления является полностью безопасным для жителей дома. Даже в том случае, если в трубопроводе образуется утечка, она не грозит никакими «катаклизмами». Ну разве что несколько снизиться мощность отопления на этом участке.

В качестве примера такой специфической техники можно рассмотреть специально предназначенную для воздушного отопления частных домов и коттеджей линейку агрегатов «Lennox G61MPVT», работающих на природном или сжиженном газе (производства США).

Так выглядит газовый котел для воздушного отопления «Lennox G61MPVT-60C-110». Но за скромной внешностью кроются большие возможности

Так выглядит газовый котел для воздушного отопления «Lennox G61MPVT-60C-110». Но за скромной внешностью кроются большие возможности

У котлов этой серии предусмотрены возможности подачи воздушных потоков как снизу вверх, так и сверху вниз, а также слева направо и наоборот. Кроме этого, в систему отопления, отапливаемую от агрегата «Lennox G61MPVT», можно добавить электронные фильтры, канальные кондиционеры, очистители воздуха и увлажнители. Все эти элементы превратят отопительную систему в полноценную климатическую, которая будет создавать в доме комфортную атмосферу вне зависимости от времени года, поддерживая не только оптимальную температуру, но и влажность, а также чистоту воздуха.

Котлы «Lennox G61MPVT» оснащены функцией двухступенчатого нагрева, имеет два теплообменника — основной и вторичный. В котле установлены стальные горелки, покрытые алюминием, организован автоподжиг и датчик пламени, предусмотрен дополнительный вентилятор для дымососа, а также электронный блок управления функциями работы печи. В целях увеличения эффективности использования выработанного тепла, корпус оснащен термоизоляцией из фольгированной минеральной ваты, благодаря чему КПД котла составляет 93%.

Линейка агрегатов «Lennox G61MPVT» включает четыре модели со следующими техническими параметрами:

Наименование параметраG61MPVT-36B-070G61MPVT-60C-090G61MPVT-60C-110G61MPVT-60D-135
Тепловая мощность, кВт17,917,931,035,7
Линейные размеры, мм446 × 724 × 1016533 × 724 × 1016533 × 724 × 1016622 × 724 × 1016
Масса, кг68828594
Расход природного газа, м³/ч2,2÷4,53,7÷7,43,8÷7,65,2÷10,35
Давление в газовом коллекторе (природный газ), кПа0,42÷0,870,42÷0,870,42÷0,870,42÷0,87
Мощность системы кондиционирования, совместимой с газовой печью кВт10,512,6515,717,6

Краткий обзор нескольких моделей воздушно-отопительных агрегатов

В таблице, предлагаемой ниже, представлено несколько популярных моделей приборов, предназначенных для отопления дома с помощью горячего воздуха. Здесь же можно ознакомиться с их характеристиками и узнать примерный уровень цен по России.

Внешний вид отопительного агрегатаНазвание прибора, его основные технические характеристикиСтоимость модели в рублях (на май 2017 г.)
«Nordyne G6RX120» – котел производства США, предназначен для работы в воздушных системах отопления частных домов. Кроме этого, агрегат может быть использован для обогрева производственных помещений с подходящей площадью.
Прибор имеет довольно компактные размеры и может быть установлен, как вертикально, так и горизонтально.
Работает котел на природном и сжиженном газе и имеет КПД – 80%.
Полезная мощность составляет 28,1 кВт, электропитание -240 В, линейные размеры 571×533×950 мм, размер дымохода 105 мм, масса агрегата 70 кг.
Этот прибор можно устанавливать в комплексе с электронными фильтрами, канальными кондиционерами и увлажнителями. «Nordyne G6RX120» оснащен вентилятором для теплообменника, изготовленного из стали и покрытого алюминием, а также вентилятором для принудительного дымососа.
Агрегат имеет электронный блок контроля и управления, датчики, отключающие газ при затухании горелок или недостатке воздуха. При недостатке мощности котла, его можно скомбинировать с другим прибором.
95000÷110000
«Goodman GMS91005D» - этот аппарат, изготовленный в США, предназначен для установки в системы с воздушным отоплением, работает на природном и сжиженном газе.
Прибор относится к канальному типу и имеет закрытую камеру сгорания. За счет вентилятора обеспечен принудительной подачей воздуха.
Агрегат может быть применен для обогрева как частных домов и коттеджей, так и административных строений, автосервисов, офисов и т.п.
КПД котла составляет 93%, полезная мощность 27,3 кВт, температура дымовых газов номинально составляет 35÷55˚С, а максимально - 70˚С.
Агрегат может быть установлен как вертикально, так и горизонтально, он работает бесшумно благодаря продуманной звукоизоляции корпуса и пружинному подвесу, на который закреплен вентилятор.
Прибор оснащен электронной платой управления, которая позволяет диагностировать ошибки в работе. Кроме этого, аппарат имеет повышенную виброустойчивость, что обеспечивает бесперебойную работу автоматики.
137000÷150000
«КЭВ-60М5W1» – этот прибор (тепловентилятор) российского производства предназначен для водяной системы воздушного отопления как в общественных, так и в частных строениях.
Агрегат имеет элегантный пластмассовый корпус серого цвета, что позволяет установить его в интерьере жилой комнаты с современным дизайном.
«КЭВ-60М5W1» присвоена степень защищенности от пыли и влаги IP 44, он оснащен термостатом, регулировкой угла поворота, аварийной системой слива воды и одним вентилятором.
Кроме этого, тепловентилятор имеет три режима работы - без нагрева, в 50 и 100%, три частоты вращения двигателя.
Рассчитан прибор на работу при внешней температуре от -10 до +40 градусов. В комплекте с тепловым вентилятором идет монтажный кронштейн и пульт управления.
Технические характеристики аппарата: мощность - 60 кВт, расход воздуха - 7000 м³/час, линейные размеры – 880 × 555 × 780 мм, потребляемая мощность - 420 Вт, уровень шума 59 дБ, температура воздуха на выходе от 2 до 26 градусов, длина струи воздуха составляет 25 м, вес прибора без воды 28,2 кг.
20000÷22000
«AERMAX A30 15-30kW» – тепловой водяной вентилятор, произведенный в Германии, представляет собой надежный прибор для воздушно-отопительной системы.
Элегантный внешний вид и цвет агрегата позволяет разместить его в комнате с любым дизайном.
Кроме этого, AERMAX A30 15-30kW имеет довольно компактный размер, который составляет 730 × 765 × 385 мм.
Другие технические характеристики: максимальный расход воздуха 6150 м³/ч, максимальная температура теплоносителя 105 градусов, уровень шума 55,6 дБ, длина струи воздуха достигает 25 м, объем теплоносителя в теплообменнике 1,8 л, вес прибора без теплоносителя 21 кг, класс защиты двигателя от пыли и влаги IP 54, мощность до 30 кВт.
33000÷34000
«КЭВ-40Т3.5W3» – этот водяной тепловентилятор российского производства предназначается для установки в различных промышленных помещениях с низкой запыленностью, в административных зданиях, а также в частных домах и коттеджах.
Имеет аккуратный внешний вид и приятный светло-серый цвет.
Кронштейн прибора оснащен поворотно-наклонным механизмом, который позволяет направить корпус прибора в нужную зону комнаты.
Агрегат оснащен термостатом, тремя режимами нагрева и расхода воздуха, в продажу поступает в комплекте с кронштейном и пультом управления.
Технические характеристики прибора: линейные размеры без учета креплений- 480 ×365 ×410 мм, расход воздуха при разных режимах работы составляет 800, 1200 и 1600 м³/ч, тепловая мощность в зависимости от температуры теплоносителя (воды или пара) от 8 до 22 кВт , уровень шума 47 дБ, температура воздуха на выходе из тепловентилятора составляет от 29 до 55 градусов, эффективная длина изотермической струи 12 м, вес агрегата без теплоносителя – 18,5 кг.
18000÷20000
«VENTS АОВ 30 ТСТД» – водяной агрегат производства Украины, предназначенный для обогрева и охлаждения воздуха, который распределяется с помощью вентилятора по помещению изотермическим потоком длиной до 12 м.
Так же, как и другие подобные приборы может быть использован для обогрева различных строений с подходящей площадью.
В стальной корпус прибора, имеющего полимерное покрытие, установлен один вентилятор и алюминиевый теплообменник. Максимальная температура теплоносителя для данного агрегата составляет 100 градусов.
Другие технические параметры: линейные размеры прибора - 680×655×360 мм, мощность – до 30 кВт, уровень производимого шума 55 дБ, степень защиты корпуса от пыли и влаги IP 44, масса агрегата без теплоносителя - 40 кг.
27900÷31000
«АО2П» – это агрегат, производства России, нагревает воздух с помощью горячей водой или пара, проходящего через теплообменник.
Температура теплоносителя для этого прибора не должна превышать 180 градусов.
Производитель изготавливает линейку этих моделей с разными параметрами – это АО2-4П, АО2-6,3П, АО2-10П, АО2-20П, АО2-25П, АО2-50П и выше, но для отопления частных домов вполне будет достаточно АО2-3П, АО2-4П, имеющих линейные размеры 720×755×810 и 835×920×1010 мм.
Значения характеристик приборов также варьируются: производительность по воздуху 2600÷6000 м³/ч, производительность по теплу от 16 до 400 кВт 9в зависимости от типа и температуры теплоносителя), масса составляет от 70 и до 820 кг.
Так как паровые агрегаты не настолько востребованы, как водяные, производитель обычно выпускает их под заказ.
24000÷25000
«Wolf LH» – это водяные тепловентиляторы немецкого производства, которые предназначены для воздушного отопления и вентиляции общественных зданий и частных домов.
Приборы выпускаются в четырех типоразмерах, поэтому из них можно выбрать подходящий для определенной площади. Для частного дома скорее подойдут самые маленькие из производимых тепловентиляторов Wolf LH - это LH-25 и LH-40, имеющих линейные размеры 500×300×455 и 630×630×475 мм.
Технические характеристики: мощность от 4,8 до 20 кВт, расход воздуха 2100 и 3500 м³/ч, уровень шума 54÷60 дБ, теплообменник имеет объем в 0,7 и 1,0 л, степень защиты от пыли и  влаги IP54, длина изотермической тепловой струи воздуха 15 м, масса 28 и 32 кг.
Приборы могут работать от отопительного котла или от электричества, быть установленными на стену или потолок.
57000÷83000

Рекомендации по монтажу агрегатов воздушного отопления

Если агрегат по мощности и производительности подобран правильно, то вторым важным моментом для эффективной и безопасной работы системы отопления является качественный монтаж всех элементов, входящих в ее структуру.

В первую очередь, нужно отметить, что монтажные работы по установке котлов и печей, работающих на природном или сжиженном газе, а также электрических приборов, должен производить исключительно специалист, имеющий соответствующий допуск. Поэтому, если нет понятия о технике безопасности проведения работ, а также соответствующего опыта в этом деле, необходимо перепоручить  проведение этого процесса профессионалам.

Однако, получить информацию о некоторых нюансах установки системы отопления, не помещает, хотя бы для ведения контроля за работой мастеров:

  • Если выбрана система, которая будет работать от электричества, то любой из агрегатов этого вида имеет мощность не менее семи киловатт, а такие приборы подключаются к сети не менее, чем в 380 В. Для подключения подобных аппаратов заведение в дом трехфазной линии, а работу должен выполнять квалифицированный электрик с допуском работы с таким напряжением.
  • Газовое оборудование устанавливается только специалистами. Поэтому разводку каналов, по которым нагретый воздух будет расходиться по комнатам, можно произвести самостоятельно до подключения котла или даже после его установки, но только когда он будет находиться в выключенном состоянии.
  • Важно проверить, стоит ли на вентиляторе, нагнетающим воздух из помещения или улицы, защитная решетка. Если она отсутствует, то ее необходимо приобрести отдельно и установить на входном отверстии. Если воздух будет забираться с улицы, а вентилятор не будет защищен от попадания в него крупных предметов, таких, как щепка или ветка (а это – вполне возможно), то может быть поврежден не только сама крыльчатка, но даже блоки отопительного агрегата. Получится, что, сэкономив на малом, придется выложить более крупную сумму на ремонт или покупку нового отопительного прибора. Как правило, защитная решетка входит в комплект поставки оборудования, но проконтролировать – все же не мешает.

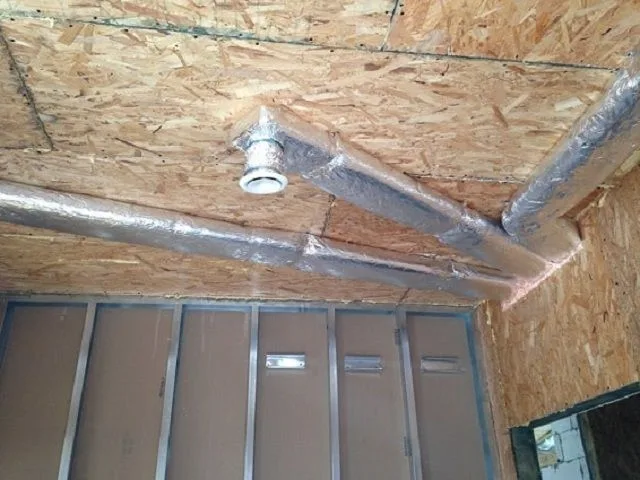

Разводку каналов для воздуха обязательно «одевают» в слой термоизоляции – это предотвратит ненужные потери энергии, да и работать система станет потише.

Разводку каналов для воздуха обязательно «одевают» в слой термоизоляции – это предотвратит ненужные потери энергии, да и работать система станет потише.

  • Для разводки теплопроводных каналов, необходимо использовать только трубы, изготовленные из оцинкованной стали, которые одеваются в слой утеплительного материала. Утеплитель поможет сохранить температуру воздуха в трубах, близкую к первоначальной, более длительное время, а значит, будет сэкономлено топливо.
  • Нельзя выбирать для обустройства воздухопроводных каналов полимерные трубы, так как они не выдержат высоких температур. Кроме того, на их поверхности, вследствие наведения статического электричества, может накапливаться пыль.
  • Если устанавливается водяная система воздушного отопления, то для транспортировки горячей воды к тепловентиляторам выбираются трубы, способные выдержать максимальные температуры теплоносителя, до которых его может нагреть выбранный котел отопления.  Для такой системы подойдут полипропиленовые трубы для обычного водяного отопления, естественно, соответствующего качества и с маркировкой годности для высоких температур.

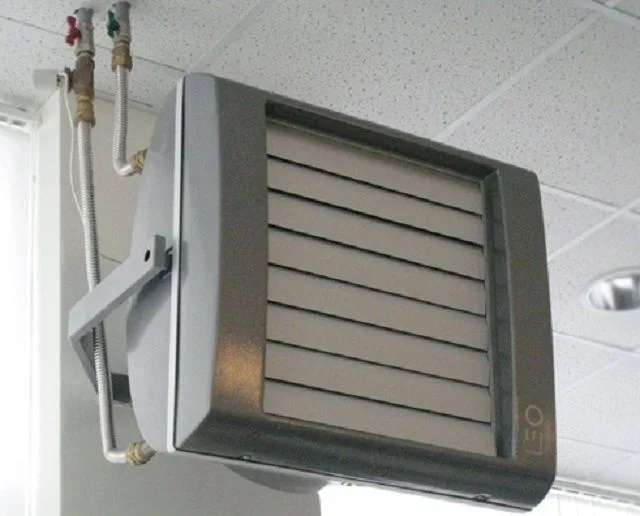

При установке прибором на выбранные места в обязательном порядке учитываются рекомендации производителей по монтажу изделий

При установке прибором на выбранные места в обязательном порядке учитываются рекомендации производителей по монтажу изделий

  • Установка тепловентиляторов, работающих в системе водяного воздушного отопления от котла, должна осуществляться на расстоянии не менее 300 мм от стены. Это связано с тем, что между стеной и прибором, в задней части корпуса которого установлен вентилятор, нагнетающий воздух, должно быть свободное воздушное пространство, иначе может случиться перегрев электропривода.

Теперь, разобравшись с тем, какие типы агрегатов для воздушного отопления существуют и как они работают, будет проще определиться с выбором, как самой системы, так и приборов для ее сборки. Критерии оценки в статье перечислены, и к ним можно только добавить вопрос цены и собственной финансовой состоятельности – как мы видели, стоит подобное оборудование весьма немало.

И в завершение публикации – традиционный видеосюжет, посвященный достоинствам системы воздушного отопления «Антарес Комфорт».

Видео: Тепло и бесшумно – эффективная система отопления «Антарес Комфорт»

Рекомендуемые статьи по теме


Комментарии:

Задайте вопрос здесь или на нашем форуме

Подписывайтесь на нас Вконтакте

Пошаговые фотоотчеты по ремонту и строительству

2

Прочитать статью

Я не мастер, я ищу исполнителя работ
