Для обеспечения создания соответствующей атмосферы в бане традиционно используются печи-каменки. Все очень просто — разогревается до высоких температур каменная укладка, на нее (или внутрь нее, в зависимости от режима) плещут водой или специальными травяными настоями, получая необходимое количество и качество пара.

Однако, даже самая простая печь-каменка требует соблюдения многих важных условий при ее установке, и не всегда они становятся выполнимыми. Кроме того, она практически полностью исключена в условиях городской квартиры, а хотя бы миниатюрную баню желают иметь и многие жители многоэтажек. Некоторые любители банных процедур и просто из иных соображений активно переходят на современные технологии, отказываясь от печей и полностью переходя на электрический обогрев. В любом из этих случаев может помочь устройство, искусственно создающее необходимую концентрацию водяного пара в парной. Речь идет о парогенераторах или, как их называют по-другому, парообразователях. Эти агрегаты обычно представляет собой небольшое по размерам устройство, образующее и подающее пар в банное помещение.

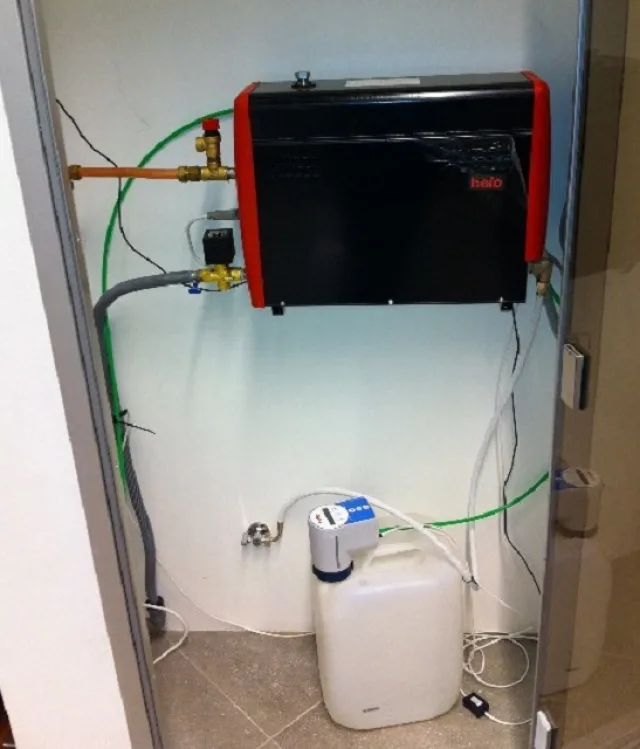

 Как установить парогенератор для бани своими руками

Как установить парогенератор для бани своими руками

Парогенераторы могут иметь разную конструкцию, соответственно и различные комплектующие. И задумываясь о приобретении такого прибора, потенциальные хозяева обязательно становятся перед вопросом, как установить парогенератор для бани своими руками.

Виды парогенераторов и их конструкция

Для чего бывает необходим банный парогенератор

Как известно, русская баня без пара — это не баня, так как она всегда славилась своеобразной легкой и целебной атмосферой. Именно специфический микроклимат парной придает человеку здоровье, очищая внутренние органы от шлаков, а также делая кожу чистой даже без применения моющих средств, таких, как гели и мыло.

В русских банях издавна для достижения необходимого микроклимата ставились специальные печи больших размеров, которые и были источником нагрева помещения и, собственно, «генератором» пара.

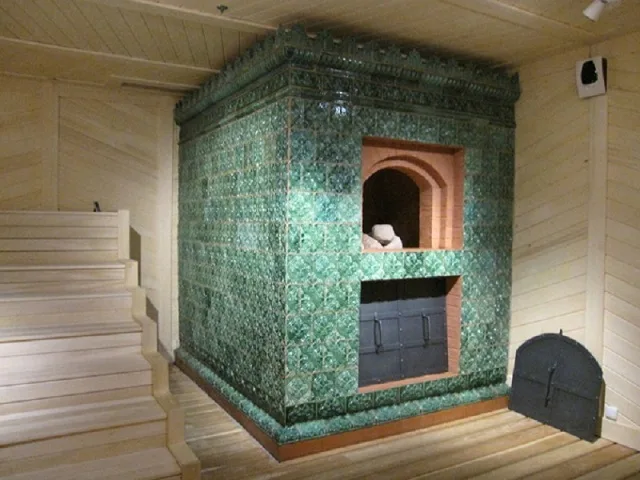

«Классическая» банная печь — весьма громоздкое сооружение, выделить для которого место получится крайне сложно, да, по большому счету, и незачем

«Классическая» банная печь — весьма громоздкое сооружение, выделить для которого место получится крайне сложно, да, по большому счету, и незачем

Такие печи рассчитаны только на банные процедуры нагрев воды, создание необходимого температурного режима в помещении и на парообразование, то есть имеют узконаправленные функции. Понятно, что далеко не каждый собственник дома может позволить «поднять» такое сооружение, так как для него необходимо иметь не только просторное помещение парной, но и обустроить надежный фундамент. Поэтому в последнее время любители бани стали заменять традиционные кирпичные печи металлическими или компактными кирпичными каменками.

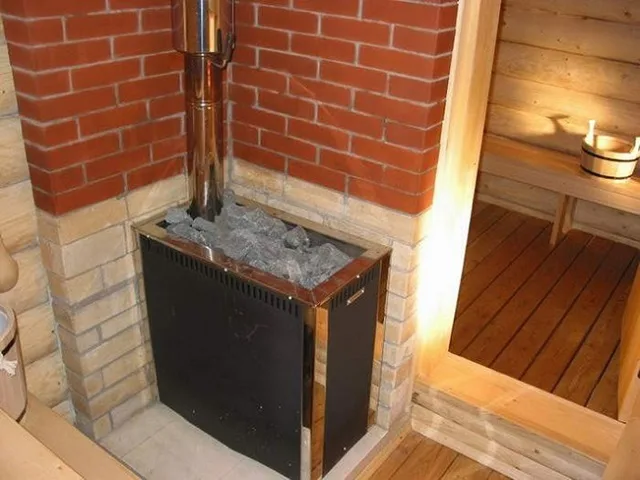

На смену громоздким кирпичным печам пришли компактные каменки. Но и такую поставить — не всегда возможно

На смену громоздким кирпичным печам пришли компактные каменки. Но и такую поставить — не всегда возможно

Такие печи занимают небольшую площадь, но требуют достаточно много времени и топлива для качественного прогрева каменной укладки. Как уже говорилось, такой печи необходим надежный дымоход, то есть установка ее в квартире исключена априори.

Газовые печи-каменки для бани

Справедливости ради необходимо отметить, что банная печь может работать не только на дровах. В настоящее время в продаже представлен довольно широкий ассортимент газовых печей для бани. Краткий обзор таких агрегатов и рекомендации по выбору – в отдельной статье нашего портала.

Сложности с установкой печей все же не останавливают любителей регулярных банных процедур. Многие хозяева вместо каменок приобретают практичные парогенераторы. Они становятся неплохой заменой печей, так как работают по тому же принципу преобразования воды в пар.

Если при топке любой печи значительная часть полученного тепла, да и пара, уходит в дымовую трубу, то генераторы работают только на помещение. Они являются закрытыми системами и функционируют под высоким давлением, поставляя в нужном количестве пар в помещение парилки.

Характерно то, что парогенераторы не слишком сложны по конструкции, поэтому многие любители хорошо попариться даже изготавливают их самостоятельно. Модели заводской сборки стоять недешево — на сегодняшний день их цена составляет от 12 тысяч рублей в простейшем исполнении, и до 130 тысяч рублей для мощных агрегатов, оснащенных множеством дополнительных функций.

Конструкция прибора

Все парогенераторы имеют примерно идентичную схему устройства. Они состоят из следующих комплектующих элементов, которые в разных моделях, безусловно, могут различаться конструкцией и компоновкой:

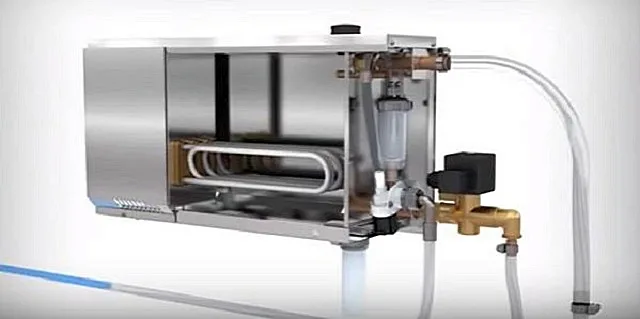

Примерное устройство типового парогенератора с нагревателями-ТЭНами

Примерное устройство типового парогенератора с нагревателями-ТЭНами

  • Емкость для воды.
  • Блок-камера для испарения влаги. Если используется парогенератор с установленным в нем ТЭНом, то пар образуется в емкости для воды, в которой находится нагревательный элемент.
  • Фильтр для механической очистки воды.
  • Циркуляционный насос для воды.
  • Насос для создания давления для пара.
  • Один из типов нагревателей воды, о которых будет сказано ниже.
  • Электронный блок управления.
  • Температурный датчик.

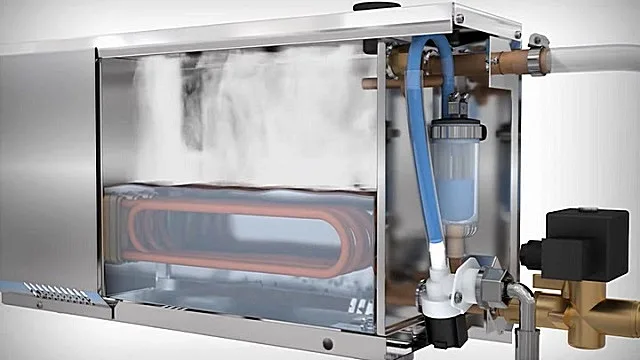

На иллюстрации хорошо показан принцип работы парогенератора

На иллюстрации хорошо показан принцип работы парогенератора

  • Патрубок, предназначенный для подключения трубы подачи холодной воды, которую присоединяют к системе водоснабжения.
  • Кран для слива воды.
  • Соединительный фитинг.
  • Патрубок и труба для паропровода.
  • Разъемы для подключения датчиков.
  • Панель управления.
  • Выносной пульт управления.
  • Защита от перегрева ТЭНа, если он предусмотрен конструкцией.
  • Микропроцессор, регулирующий интенсивность подачи пара, он позволяет установить временной интервал поступление испарений в помещение.
  • Температурный датчик контролирует температуру в помещении.
  • Датчик уровня воды в емкости.
  • В комплект некоторых моделей может входить контейнер для фитосборов и ароматических растворов.

Виды нагревателей генераторов пара

Парообразователи подразделяются по конструкции водонагревателя на три разновидности — это индукционные, электродные и нагревающий воду до высоких температур с помощью ТЭНов. По сути, принципы точно такие же, что используются и в электрических котлах отопления различных типов.

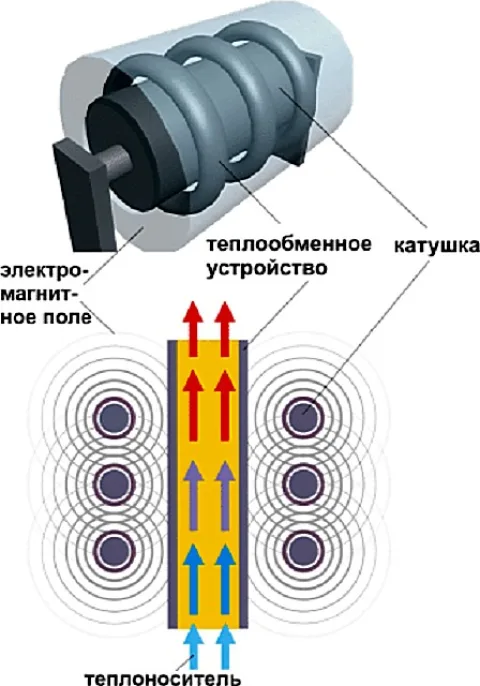

Принципиальная схема индукционного нагрева воды

Принципиальная схема индукционного нагрева воды

  • Индукционные генераторы работают по принципу СВЧ-печей, нагревающих воду в стакане воды. Пар, который подает парогенератор, может иметь разную консистенцию и влажность, а также температуру 35÷95 градусов — эти параметры задаются с помощью пульта управления электронного прибора. Так, например, в банном помещении можно создать микроклимат, характерный как для русской бани, сауны, а также турецкого хамама.

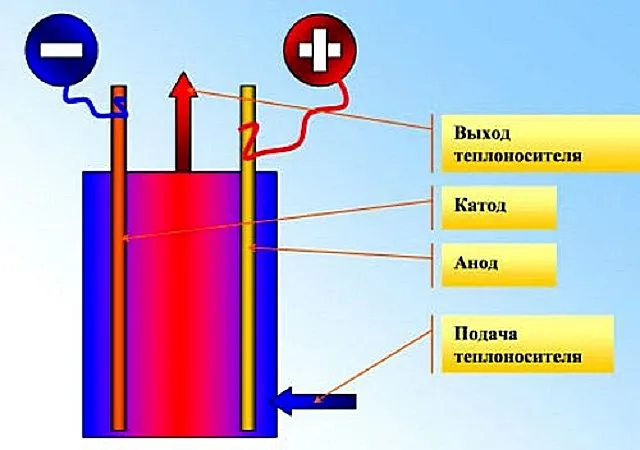

Схема принципа работы электродного парогенератора – катод и анод меняются местами с частотой 50 раз в секунду (50 герц)

Схема принципа работы электродного парогенератора – катод и анод меняются местами с частотой 50 раз в секунду (50 герц)

  • Принцип работы электродного генератора пара заключается в том, что в водной среде размещены два электрода. За счет частоты изменения направления переменного тока происходит быстрый нагрев воды. Нечто подобное практикуется при изготовлении самодельных кипятильников, столь популярных в студенческой или армейской среде (из двух металлических пластин, например, бритвенных лезвий, расположенных с небольшим просветом). Точно так же работают и ионные (электродные) котлы отопления.

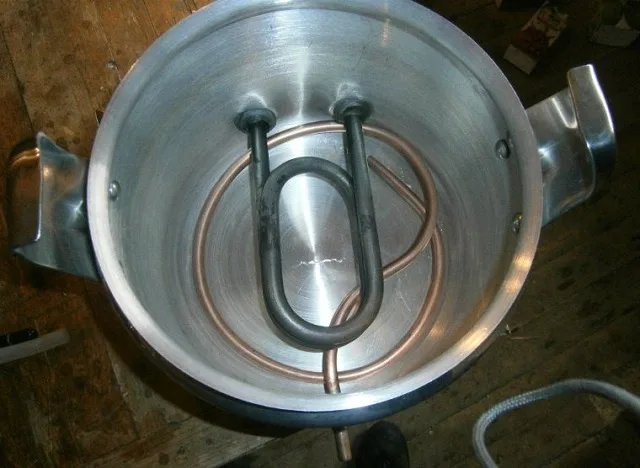

Самодельный генератор пара с ТЭНом

Самодельный генератор пара с ТЭНом

  • ТЭН доводит воду до высоких температур за счет резистивного нагрева проводников при прохождении по ним электрического тока. По сути, это привычный всем обычный кипятильник, только он установлен в емкости стационарно. Эти нагревательные элементы могут иметь разную мощность, и она выбирается в зависимость от объема резервуара и количества нагреваемой воды.

Такие приборы, со встроенными ТЭНами, кстати. и являются самыми распространенными среди всего разнообразия парогенераторов.

Способы подачи воды в парогенератор

Кроме принципа преобразования вод в пар, генераторы пара могут различаться по системе подаче воды, то есть быть автономными или автоматическими.

  • Автономные системы парообразования не зависят от наличия водопровода в доме, так как вода заливается в емкость вручную. Достоинством таких приборов является их мобильность, то есть с их помощью баню, по сути, можно организовать в любом помещении, подходящем для подобных целей. Недостатком автономных парогенераторов является отсутствие системы контроля, в связи с этим они менее практичны и более опасны при эксплуатации.
  • Автоматический генератор пара подключается к системе водоснабжения, поэтому вода подается в них под определенным давлением. Кроме этого, пар также подается в помещение под давлением. Текущие параметры работы таких парогенераторов регулируются электронным блоком управления.

Мощность парогенераторов

Генераторы пара подразделяются и по своей мощности – на бытовые и промышленные. Так, бытовые приборы имеют мощность в диапазоне 2÷9 кВт и работают от однофазной электросети при напряжении 220 вольт. Промышленным агрегатам необходимо подключение к трехфазной сети напряжением в 380 вольт. Понятно, что смысла ставить в домашнюю баню промышленный парогенератор – абсолютно нет.

Производительность аппарата напрямую зависит именно от его мощности, поэтому для небольшого помещения парилки объемом в 3÷6 м³ подойдет генератор, имеющий мощность в 2÷6 кВт. А вот если помещение имеет размер в 18 м³, то для него необходим парогенератор с мощностью не менее, чем в 12 кВт.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

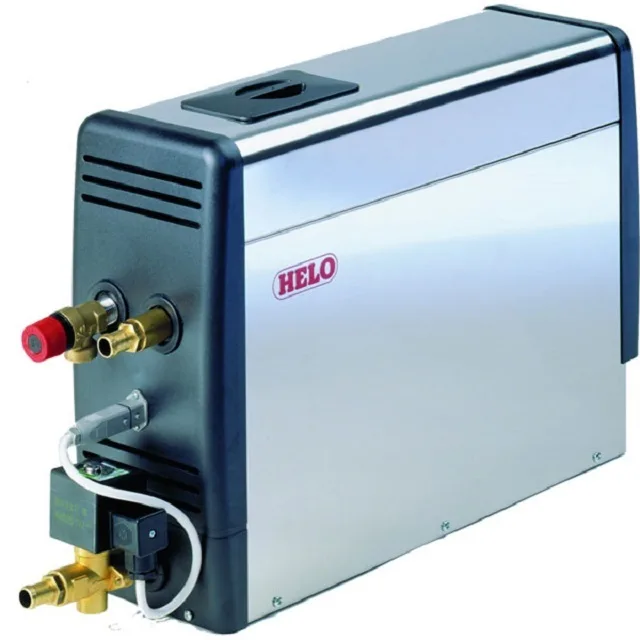

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

  • Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
  • Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
  • В некоторых моделях парогенераторов предусмотрена система его самоочистки.
  • Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
  • Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
  • В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
  • Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
  • Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

  • Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
  • Достаточно частые поломки оборудования.
  • Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт, потребует значительного расхода электроэнергии.
  • В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов. Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру.

Как установить парогенератор для бани своими руками

Монтаж парогенератора — не особо сложен. Для его проведения необходимы трубы, предназначенные для подачи холодной и горячей воды, диаметр которых будет соответствовать размеру патрубков прибора. Потребуются кронштейны для его навешивания на стену (если предполагается именно такой способ установки). Для проведения работ следует подготовить стандартный набор слесарных и сантехнических инструментов.

Для начала стоит привести классический вариант установки генератора пара для бани. На данной схеме можно хорошо рассмотреть? каким образом должны быть разведены все коммуникации, необходимые для полноценной работы прибора.

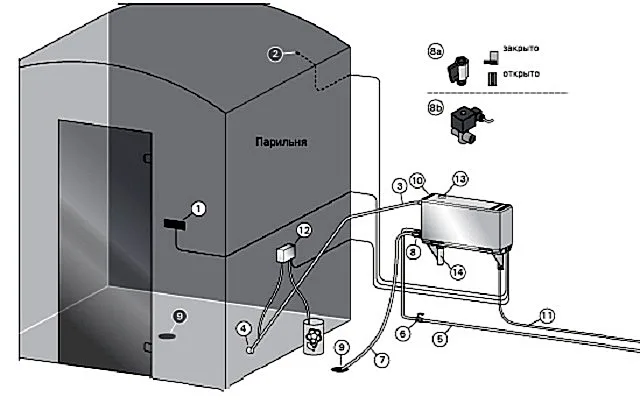

Примерная схема расположения блоков и необходимых коммуникаций при внешнем подключении парогенератора для парной

Примерная схема расположения блоков и необходимых коммуникаций при внешнем подключении парогенератора для парной

1 — Панель управления. В данном случае, она установлена около входной двери в помещение парилки, то есть параметры можно устанавливать непосредственно перед проведением банной процедуры.

2 — Температурный датчик монтируется на потолке или на стене, под потолком парной, так как именно там наблюдается самая высокая температура в помещении.

3 — Паровая или паропроводящая труба, доставляющая выработанный пар в сопло.

4 — Паровое сопло присоединено к паровой трубе. Через него пар попадает в помещение парилки. В качестве этого элемента может быть использован отрезок трубы, пропущенный через стену.

5 — Труба водопровода, подающая воду в парогенератор.

6 — Водопроводный кран, перекрывающий воду, в случае, если нужно произвести очистку или ремонт прибора.

7 — Дренажная труба, для отвода отработанной воды в канализацию.

8 — Дренажный клапан. Этот элемент может работать от ручного управления, то есть его открывают и закрывают вручную, или управляться автоматически (8а — клапан ручного дренажа, 8б — клапан автоматического дренажа).

9 — Канализационный слив обустраивается как в помещении парной, так и рядом с генератором пара.

10 — Предохранительный клапан защищает аппарат от переизбытка пара.

11 — Соединительный электрический кабель, посредством которого прибор подключается к электросети.

12 — Устройство, подающее настои или масла для создания ароматических паров. В некоторых моделях оно входит в комплект парогенератора, но если оно отсутствует, то его можно приобрести отдельно.

13 — Резиновая заглушка.

14 — Отстойник для осадка, который отделяется от воды при ее нагреве до высоких температур. Этот элемент конструкции необходимо периодически чистить.

Нужно отметить, что существуют некоторые специфические моменты в монтажных работах, которые следует уточнить в пошаговой инструкции по установке конкретной модели парогенератора.

  • Первым шагом выбирается место для установки прибора. Чаще всего его монтируют в предбаннике или другом сухом помещении, расположенном через стенку от парной. Здесь нужно учесть, что в стене, разделяющей два помещения, придется проделать отверстие для парового шланга. Однако, при желании, генератор пара может быть установлен и на поверхности бетонного пола сухого помещения.
  • Далее, если решено производить настенный монтаж, то нужно произвести разметку, определив, где будут закреплены кронштейны. Они могут идти в комплекте с аппаратом или же приобретаются отдельно. Если парогенератор оснащен клапаном автослива воды, то его нужно устанавливать или навешивать так, чтобы корпус находился слегка под уклоном в сторону слива.
  • По поставленным меткам на стене фиксируются кронштейны. Они должны быть закреплены надежно, так как не нужно забывать, что бак парогенератора будет заполняться водой, которая значительно увеличит общую массу прибора.
  • После того, как с местом размещения прибора на стене или на полу есть окончательная ясность, определяется участок прохода трубы через стену. Затем проделывается (например, буром-коронкой) сквозное отверстие, больше диаметра трубы на 10÷12 мм. В отверстие устанавливается отрезок трубы – гильза, диаметром на 3÷5 мм больше паровой трубы. Эта гильза создаст необходимое армирование канала прохода основной трубы подачи пара. Закрепить этот отрезок-гильзу в пробуренном в стене отверстии можно с помощью монтажной пены или же цементного раствора.

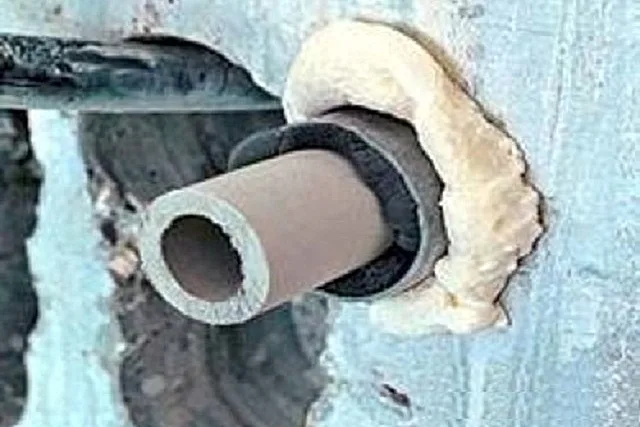

 Чтобы паровая труба гарантированно не повредилась при проходе сквозь стену, и не испытывала на этом участке никаких дополнительных внешних нагрузок, ее обязательно устанавливают в гильзу.

Чтобы паровая труба гарантированно не повредилась при проходе сквозь стену, и не испытывала на этом участке никаких дополнительных внешних нагрузок, ее обязательно устанавливают в гильзу.

  • Следующим шагом к патрубку, расположенному в верхней части корпуса парогенератора, присоединяется труба, которая будет подавать в помещение парилки выработанный пар. Второй ее конец пропускается через вставленную гильзу, уже закреплённую в сделанном отверстии. Просвет между гильзой и трубой можно заполнить монтажной пеной.

Хорошо, если паровая труба будет гибкой — тогда ее будет совсем несложно пропустить через стену. Если же для этой цели выбрана труба ПВХ или ПП, то придется продумать правильное ее расположение, а затем применить сварку. Однако, какая бы труба ни была выбрана, она должна быть предназначена обязательно для горячей воды.

  • Далее, необходимо провести трубу, которая будет подавать воду в парогенератор из водопровода или же из автономной емкости. При использовании воды из водопровода, в начале трубы, идущей от водопроводной магистрали к парогенератору, врезается кран. Воду, идущую в генератор пара из водопровода, в обязательном порядке необходимо пропустить через фильтр. В некоторых моделях водяной фильтр уже встроен в корпус прибора, но если же он не предусмотрен конструкцией, то его врезают в подающую магистраль.

Вода, подающаяся в генератор пара, проходя через фильтр механической очистки, будет очищаться от твердых примесей, и только в таком виде попадать к нагревательному элементу. Таким образом можно значительно увеличить срок службы парогенератора, сократив риск его поломки. Для этих целей вполне подойдут стандартные фильтры-колбы с полипропиленовыми элементами-картриджами.

Если вода в системе водопровода слишком жесткая и имеет большое количество примесей, то рекомендуется установить рядом два фильтра – механической очистки и умягчающий (например, ионообменный). При этом можно будет вскоре убедиться, насколько грязная вода поступает в дом, обратив внимание на состояние вкладышей водяных фильтров.

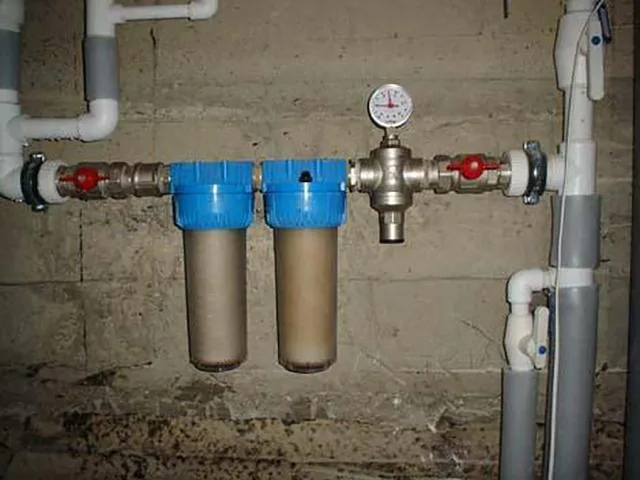

Вода, подаваемая в парогенератор, нуждается и в механической фильтрации, и в умягчении. Поэтому оптимальный вариант – ставить два фильтра каскадом

Вода, подаваемая в парогенератор, нуждается и в механической фильтрации, и в умягчении. Поэтому оптимальный вариант – ставить два фильтра каскадом

Так как картриджи в фильтрах придется частенько менять, а для этого необходимо перекрыть воду на этом участке трубопровода, с двух сторон от фильтров устанавливаются два крана.

В некоторых случаях между первым фильтром и краном, регулирующим подачу воды, для контроля над давлением в системе водопровода, монтируется специальный датчик или редуктор.

Проблемы водоподготовки всегда должны быть в поле зрения хозяев дома или квартиры!

Будет, наверное, неправильно ставить фильтры только лишь перед парогенератором. По большому счету, вода должна проходить полноценную очистку и обеззараживание уже на входе в дом или квартиру. Подробнее о ступенях водоподготовки, о рекомендуемых фильтрах грубой и тонкой очистки воды – читайте в специальной публикации нашего портала.

  • Следующим шагом к патрубку, расположенному на противоположной стороне прибора от патрубка подачи водопроводной воды, присоединяется дренажная труба для слива отработанной жидкости. Второй край трубы подсоединяется к канализационной магистрали или же выводится на улицу. Чтобы использованная вода не текла под баню, для нее под уклоном прокладывается отводящий желоб.

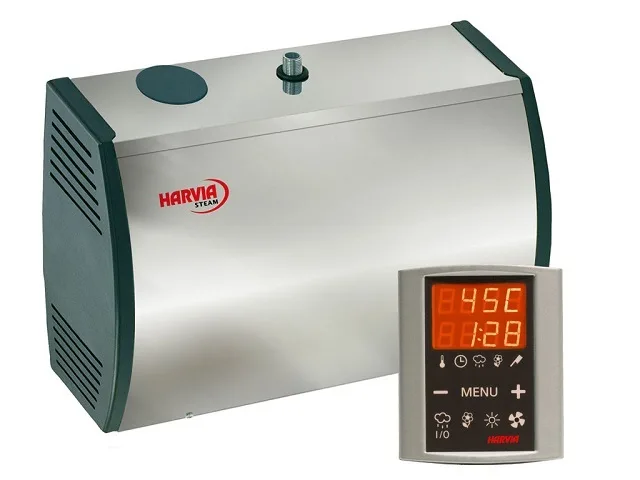

Удобно, когда парообразователь оснащен выносным блоком с панелью управления — все параметры работы, как на ладони

Удобно, когда парообразователь оснащен выносным блоком с панелью управления — все параметры работы, как на ладони

  • Теперь, когда трубы установлены, к аппарату подключается панель управления, которая закрепляется в удобном месте на стене. В некоторых моделях установка панели управления предусмотрена непосредственно в парной, но в основном их закрепляют рядом с генератором пара и программируют на них нужную температуру, а также интервалы подачи пара.
  • Затем подключается и проводится в помещение парилки сигнальный кабель температурного датчика. Сам датчик закрепляется в верхней части стены или на потолке парилки, то есть в максимально «горячей» области.
  • В последнюю очередь к аппарату присоединяется устройство, подающее ароматические вещества  для парообразования. Его монтируют на внешней стене парилки, подводя к нему трубу, соединенную с емкостью, в которую заливается ароматизированная жидкость. Кроме этого, к устройству подводится труба, подающая пар из генератора. Проходя через залитые настойки или масла, пар насыщается лечебными ароматами и через сопло попадает внутрь парной. Получается, что пар может поступать в помещение парилки напрямую из генератора, или же пройдя через ароматизирующую установку.
  • Убедившись в надежности всех соединений, можно приступать к испытаниям парогенератора. Вначале емкость прибора заполняется водой. Для этого открываются все краны, расположенные на подающей магистрали Датчик уровня воды, установленный внутри прибора, автоматически остановит ее подачу в нужное время.
  • Заполнив емкость водой и убедившись, что на соединениях нет протечек, прибор можно подключить к электросети и установить на панели управления необходимые параметры. Затем, нужно дождаться нагрева воды и появления пара и снова провести контрольный осмотр соединений. Дело в том, что при повышении температуры соединительные узлы могут повести себя несколько иначе, чем в холодном состоянии. При необходимости устраняются возможные погрешности, производится подтяжка.
  • Если все приведено в норму, никаких признаков протечек не выявлено, можно переходить к полноценной эксплуатации прибора.

Итак, как можно убедиться из представленного выше описания, имея определенное понятие о последовательности монтажа, обладая базовыми навыками работы с сантехническим оборудованием, установить самостоятельно генератор пара без особого труда должен суметь любой хозяин. Безусловно, при этом он должен опираться на прилагаемую к прибору инструкцию, так как любая модель имеет свои специфические особенности конструкции.

В завершение статьи – весьма интересный видеоролик, показывающий опыт первого «общения» владельца с приобретённым парогенератором, полученным из «Aliexpress». Возможно, он поможет кому-либо принять правильное решение о покупке такого прибора

Видео: первый пробный пуск банного парогенератора мощностью в 4,5 Вт
