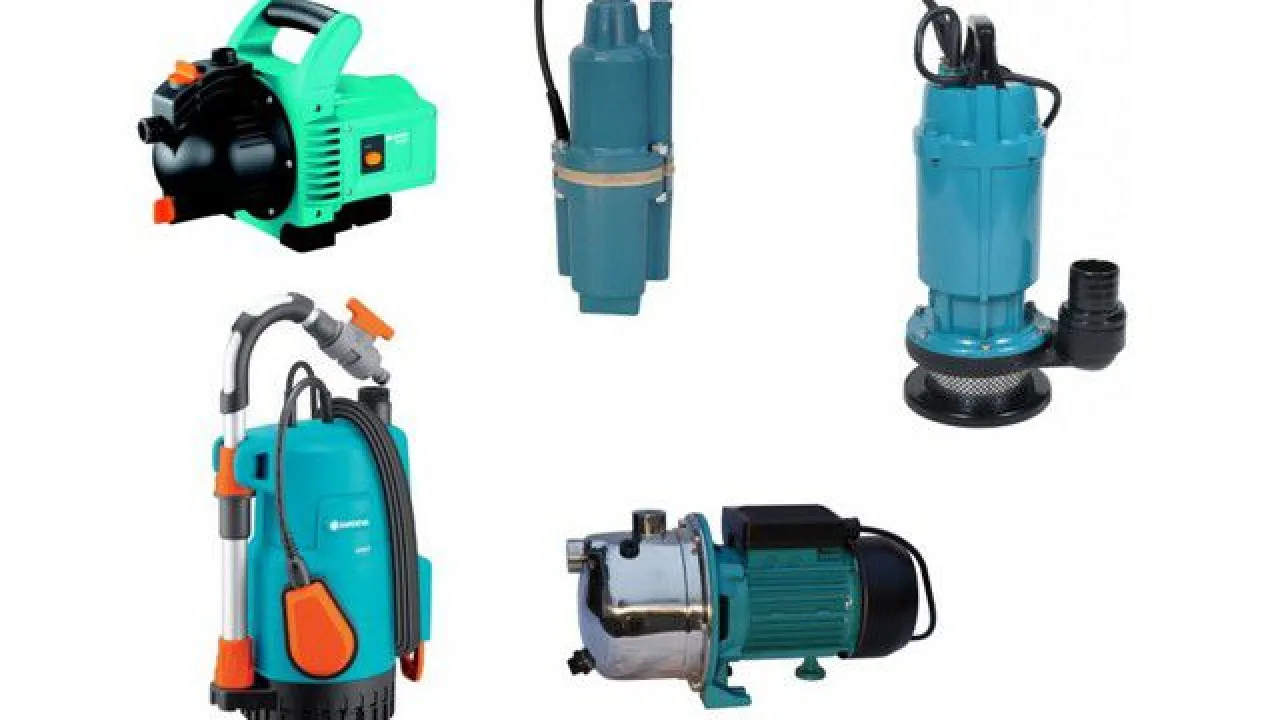

Насос для полива огорода — выбираем лучший вариант из предложенных


Насос для полива огорода — выбираем лучший вариант из предложенных

Если загородные владения имеют приусадебный участок, то, скорее всего, он используется либо в сельскохозяйственных, либо в декоративно-цветоводческих целях. И в том, и в другом случае не обойтись без регулярного проведения определенных агротехнических работ. А на первом плане всегда будет стоять орошение – без эффективного полива, особенно в засушливое лето, добиться высокого урожая, красивых цветших клумб или даже просто сочного зеленого газона – вряд ли возможно.

Даже в том случае, когда на участок заведена водопроводная магистраль, использовать воду из нее для полива — отнюдь не лучшее решение. Во-первых, это очень расточительно, а во-вторых – такая вода проходит определенную обработку, в том числе – хлорирование, и не слишком полезна для растений. Для полива же лучше использовать какой-либо естественный источник, но чтобы пользоваться им потребуется специальное оборудование – насос.

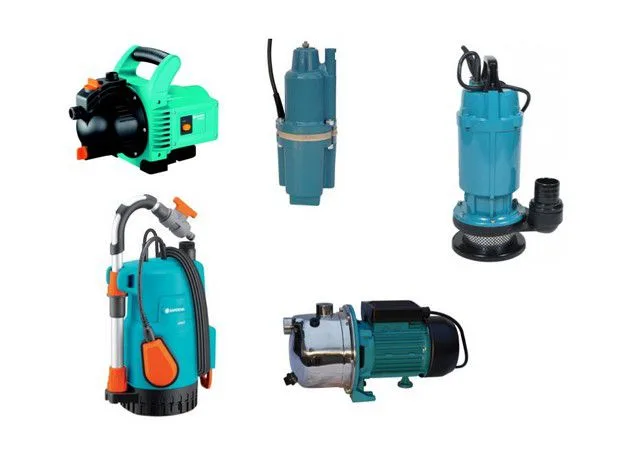

Насос для полива огорода: разновидности, выбор, монтаж

Насос для полива огорода: разновидности, выбор, монтаж

Однако, если покупатель отправится в магазин или зайдет в интернет-каталог неподготовленным, то может столкнуться с массой вопросов, которые сделают оптимальный выбор чрезвычайно сложным. Насосное оборудование – очень «многолико» и различается не только по техническим характеристикам, но и по эксплуатационным возможностям. Необходимо заранее учесть немало критериев, чтобы оставить свой выбор на наиболее подходящей к имеющимся условиям модели. Этому и посвящена настоящая публикация – покупаем насос для полива огорода: разновидности, выбор, монтаж, основные правила эксплуатации.

Оцениваем общие характеристики и возможности насоса

Откуда будет забираться вода?

Невозможно правильно подобрать насос, если заранее не определиться, откуда будет производиться забор воды для полива. Вариантов здесь может быть немало.

  • Самый удачный «расклад», когда участок имеет собственный или же расположенный в непосредственной близости водоем естественного происхождения – пруд или озерко, питающийся из подземных источников или ручья и обладающий достаточным дебетом воды. Можно осуществлять полив из протекающей поблизости речки. В любом из этих случаев может потребоваться поверхностный насос или же погружной (полупогружной) дренажного типа.
Большой удачей для любого дачника является наличие поблизости естественного водоема

Большой удачей для любого дачника является наличие поблизости естественного водоема

Если на участке имеется искусственный водоем – пруд или бассейн, то он тоже может стать источником воды для полива. Все равно вода в нем должна регулярно меняться, и можно совместить эти две операции – подавать в бассейн свежую воду, откачивая на огород уже требующую замены. Правда, при одном условии – что не применялись никакие химические реагенты.

  • Даже несколько заболоченный водоем может послужить источником воды для орошения участка, но в этом случае придется приобрести особую разновидность дренажного насоса, которая предназначена для перекачки именно грязной воды.

Однако, такие идеальные условия встречаются достаточно редко. Чаще всего приходится прибегать к искусственно созданным источникам воды.

  • Для полива можно использовать воду из колодца или скважины. Для колодцев могут применяться как поверхностные насосы (при неглубоком залегании водоносного слоя), так и погружные. Для скважин, где вода обычно находится на большой глубине, подойдут только погружные насосы особого типа.

скваЗабор воды из скважин требует особого насосного оборудования

Поднять воду с большой глубины и при этом обеспечить ее достаточный напор и требуемый расход для дальнейшего использования – с этим справится не любое оборудование. Как подойти к выбору насоса для скважин – читайте в отдельной публикации нашего портала.

Однако, следует сразу сделать важное замечание. Любой опытный огородник или садовод скажет, что применять для полива воду непосредственно их колодца или скважины – крайне нежелательно, так как подобное орошение растений может принести им больше вреда, нежели пользы. Оптимальный вариант – необходимый объем для регулярного полива заранее перекачивают в емкости, установленные на приусадебном участке. Вода за день прогреется, избавится от растворенных в ней химических соединений, и станет вполне пригодной для полива. Кстати, такой подход открывает широкие возможности грамотного использования удобрений и подкормок с точным соблюдением рекомендуемых пропорций разведения составов.

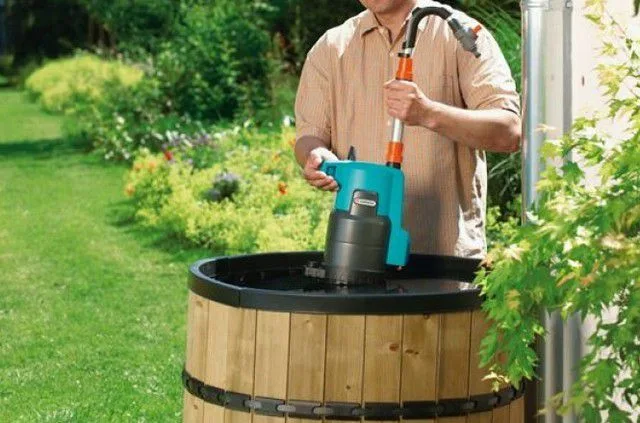

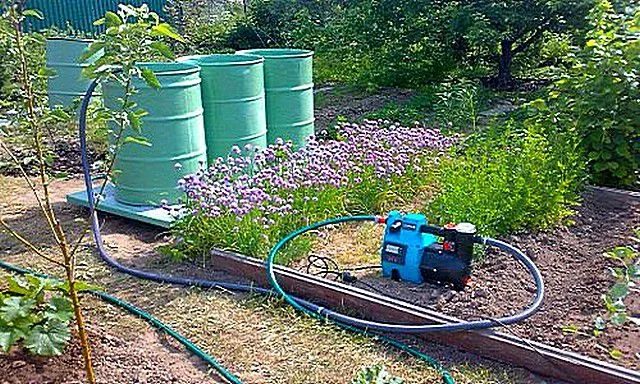

Правильнее всего поливать растения теплой отстоянной водой из бочек

Правильнее всего поливать растения теплой отстоянной водой из бочек

Для набора емкостей применяются уже упомянутые колодезные или скважинные насосы. А вот непосредственно для полива прибьётся обзавестись компактным огородным насосом поверхностного типа или специальными погружными моделями, предназначенными именно для забора воды из емкостей (бочек, еврокубов, самодельных баков и т.п.).

  • У хорошего хозяина ничего не должно пропадать, в том числе и дождевая вода, сбор которой в садовые емкости очень часто организуют с систем водостока. А кроме того, если на участке организована грамотная ливневая канализация, то источником воды для полива может стать и накопительный ливневый коллектор. В этом случае помощником опять же станет погружной дренажный насос.

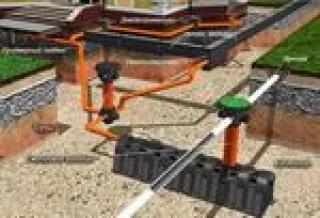

ливКак устроена ливневая канализация?

К сожалению, про эту систему отводы воды с придомовой территории помнят не все, или же игнорируют ее создание в надежде, что все как-нибудь само собой «рассосётся». Почему такой подход – ошибочен, и как правильно создать систему ливневой канализации – читайте в отдельной статье нашего портала.

Итак, выбор насоса для полива в первую очередь будет зависеть от типа используемого источника воды.

Какие требуются показатели производительности и создаваемого напора?

Какой бы тип насоса ни выбирался, этот агрегат должен полностью справляться с возложенными на него функциями.

  1. Во-первых, он должен обеспечить перекачку требуемого объема воды в определённое время – это показатель производительности.

Рассчитать данный параметр совсем несложно. Исходят из того, что по существующим правилам для качественного орошения одного квадратного метра участка требуется от 3 до 6 литров воды (в зависимости от местных условий климата, особенностей выращиваемых сельскохозяйственных культур, установившейся погоды). Лучше всего рассчитать по максимуму – так создастся определённый резерв производительности, но каждый волен этот вопрос решать самостоятельно.

Безусловно, в расчет принимается только та площадь участка, которая отведена под культуры, требующие регулярного полива. Если культивируются газон или цветочные клумбы, их площадь также принимается в расчет.

Следующая величина, необходимая для расчета – это время, которое планируется затрачивать на полив всего участка. Обычно это мероприятие проводят вечером, после спадания дневного зноя и агрессивности прямых солнечных лучей, так что, наверное, будет достаточно часа – двух.

Чтобы найти требуемую производительность (обычно она обозначается в техдокументации символом Q) остаётся перемножить площадь орошаемого участка и норму его полива, а полученное значение разделить на выделяемое для полива время.

Q = Sуч × N / t

Sучплощадь орошаемого участка (м²).

N –принятая норма полива – от 3 до 6 л/м² (для отдельных  культур может быть и больше).

t – время, отводимое на полив участка.

Для удобства расчета можно воспользоваться предлагаемым калькулятором. Площадь в нем указывается в сотках – так многим огородникам привычнее.

Калькулятор расчета требуемой производительности насоса для полива

Укажите запрашиваемые значения и нажмите кнопку "Рассчитать"
площадь орошаемого участка, соток
принятая норма орошения на 1 квадратный метр
примерное время, отводимое на полив участка

Нередко в документации и на шильниках приборов указывается производительность, выраженная в литрах в минуту (пример показан на рисунке красной стрелкой). Поэтому в калькуляторе предусмотрено и это значение.

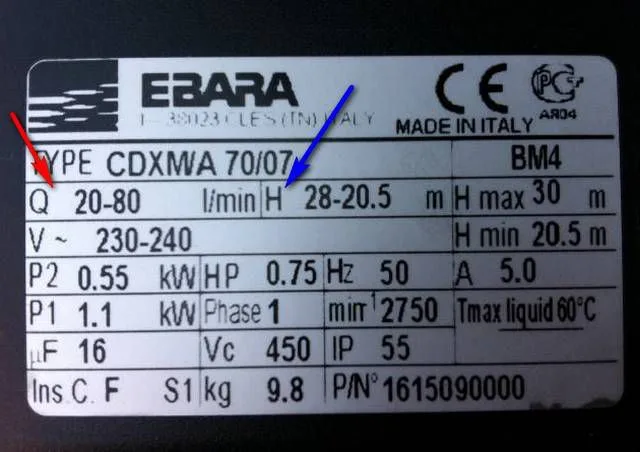

Основные эксплуатационные параметры обычно указываются на шильдике насоса

Основные эксплуатационные параметры обычно указываются на шильдике насоса

2. Следующий важнейший показатель – это величина напора, создаваемого насосом. Обычно она (Н) выражается в метрах водяного столба. Напор должен быть таким, чтобы обеспечивался и подъем воды на требуемую высоту от источника до точки потребления, и стабильное перемещение по горизонтальным участкам трубы, и выдерживалось необходимое давление на входе, без которого, например, не смогут нормально работать дождевальные установки.

Для расчета необходимого напора потребуются следующие величины:

  • Разница высот между местом установки насоса и самой высокой точкой полива. Если применяется насос погружного типа, то перепад рассчитывается с учетом глубины установки насоса, а не от поверхности воды.
  • Расстояние по горизонтали от места установки насоса до самой дальней точки орошаемого им участка.

Часто можно встретить утверждение, что 10 метров горизонтального трубопровода из-за гидравлического сопротивления будут соответствовать 1 метру вертикального участка. Это не совсем так. Действительно, потери давления на горизонтальном участке можно определить, как 1 м вод. ст. на 10 погонных метров, но только при диаметре трубы в 1″. Если используются более узкие шланги, то гидравлическое сопротивление будет значительно выше. Так, с некоторым упрощением, можно принять потери равными 1 м вод.ст. на 7 пог. м при шлангах диаметром ¾ «, ну а если используются совсем узкие, в ½», то даже 1м вод.ст. на 4 погонных метра.

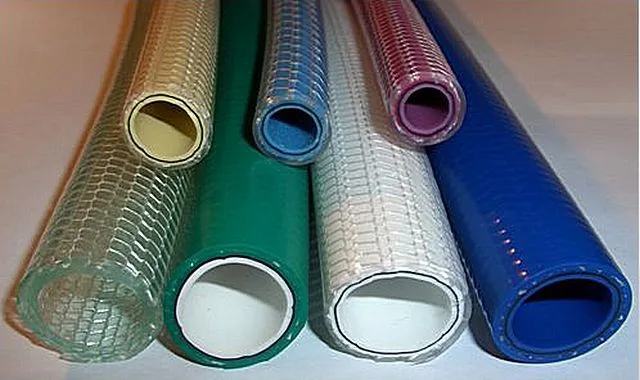

Используя шланги различного диаметра, следует помнить, что и гидравлическое сопротивление в них существенно различается

Используя шланги различного диаметра, следует помнить, что и гидравлическое сопротивление в них существенно различается

  • Шланги практически никогда не растягиваются по прямой линии. Значит, следует внести определенную поправку на возможные изгибы и повороты. Кроме того, на пути следования воды могут быть соединительные муфты, фитинги, краны и другие арматурные элементы –все это повышает общее гидравлическое сопротивление трассы. Не будет большой ошибкой для учета этих двух нюансов ввести 20% надбавку к общему напору для горизонтального участка.

До этих пор рассчитывалось давление, необходимое для доставки воды к точке потребления. Но для нормального полива или для корректной работы оросительных устройств обычно требуется еще порядка одной — полутора технических атмосфер (бар). Это соответствует напору в 10 ÷ 15 метров водяного столба. Значит, полученное значение необходимо повысить на эту величину.

Пример 1:

Поверхностный насос расположен на берегу водоема. Превышение самого высокого участка полива – 3 метра. Длина до самого дальнего участка – 150 м. Используются шланги ¾ дюйма (20 мм).

Суммарное значение будет равно высоте превышения плюс рассчитанные потери на горизонтальном участке (из расчёта потерь – 1 м вод.ст. / 7 пог. м), умноженные на поправочный коэффициент (20%) и плюс необходимый напор на выходе в 15 м.

Н = 3 + (150 / 7) × 1,2 + 15 = 43,7 метров водяного столба.

Пример 2:

Погружной насос опущен в колодец на глубину 12 метров ниже уровня земли. Требуется передать воду для орошения на расстояние 70 метров по шлагу 25 мм (1 дюйм). Превышение участка полива над местом колодца – 5 метров.

Н = 12 + 5 + (70 / 10) × 1,2 + 15 = 40,4 метров водяного столба.

Для простоты подсчетов ниже размещен соответствующий калькулятор:

Калькулятор для расчета требуемого напора насоса для полива

Укажите запрашиваемые значения и нажмите кнопку "Рассчитать"
величина суммарного превышения участка полива над точкой установки насоса
расстояние от насоса до самой дальней точки полива (длина шлангов)
диаметр используемых шлангов
необходимое давление для корректной работы оросительных устройств

Безусловно, полученное значение следует округлить в большую сторону, а при выборе насоса желательно еще и предусмотреть определённый запас. Например, в обоих рассмотренных случаях будет целесообразна покупка агрегата с создаваемым напором порядка 45 ÷ 50 метров водяного столба.

Некоторые производители указывают рабочее давление, создаваемое насосом, в барах или Килопаскалях, поэтому калькулятор сразу конвертирует эти величины, исходя из полученного результата.

Другие технические характеристики насоса

Помимо рассмотренных базовых величин, характеризующих насосную установку, следует учитывать и ряд других показателей.

  • Для погружных насосов обязательно оценивается такой показатель, как возможно допустимая глубина погружения. Она зависит и от мощности агрегата, и от особенностей конструкции корпуса насоса, рассчитанного на определенное максимальное внешнее давление. Расчет создаваемого напора (Н) в этом случае производится именно от этой глубины погружения (N).
Параметры установки погружного насоса

Параметры установки погружного насоса

  • Для самовсасывающих поверхностных насосов параметр другой – глубина (высота в метрах) всасывания. То есть, с какой глубины, считая от зеркала воды в источнике (S), насос способен поднять воду наверх, прежде чем создать в выходном рукаве рабочий напор (Н), о котором говорилось выше. Обычно садовые насосы способны качать воду с глубины от места своего расположения в 6 – 10 метров, хотя бывают исключения как в большую, так и в меньшую сторону. сторону. Естественно, покупатель при выборе должен ориентироваться на реальные условия своего участка.

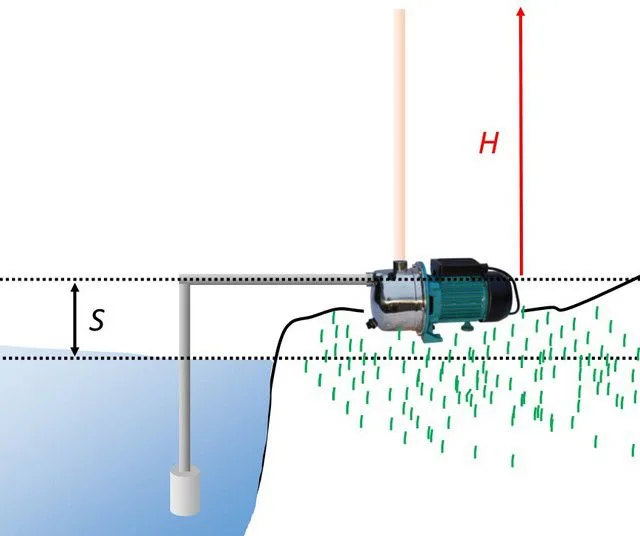

Параметры установки поверхностного насоса

Параметры установки поверхностного насоса

  • Мощность силового агрегата насоса. Казалось бы, чем она выше – тем лучше. Однако, в крайности впадать не следует – как правило, для садовых целей бывает достаточно мощности в 600 – 800 Вт, редкие модели, предназначенные для грязной воды, превышают отметку в 1 кВт. Излишняя, в принципе – невостребованная мощность отразится увеличением энергозатрат, быстрым нагревом прибора, повышенной шумностью и, конечно, разницей в цене изделия. Если показатели производительности и создаваемого напора устраивают, то слишком высокая мощность просто не нужна.
  • В характеристиках насоса обязательно указывается, для перекачки воды какой степени загрязненности он предназначен. Обычно указывается и текстом – «для чистой» или «для грязной», и предельно допустимой величиной возможных твердых примесей (например, до 5 мм). Зная особенности своего источника воды, можно будет сделать правильный выбор.
  • Стоить оценить и уровень создаваемого шума – он также обычно указывается в технических характеристиках изделия. Здесь, безусловно, служит стремиться к минимуму, чтобы работа насоса не вызывала особых нареканий со стороны домашних или соседей. Это, конечно же, в первую очередь касается поверхностных и полупогружных насосов – погружные не столь шумны.
  • Важным параметром для садового насоса является масса, компактность исполнения, удобство в переноске (если, конечно, он не устанавливается стационарно на весь сезон).
  • Обращается внимание на степень защищенности корпуса. Работа во влажной среде от электропитания налагает особые требования, поэтому лучше всего приобретать приборы класса защиты IP×5 для поверхностных и IP×8 для погружных.

Существует еще несколько критериев оценки оборудования, которые уже будут характерны для конкретных разновидностей насосов для полива. К рассмотрению основных типов и перейдем.

Поверхностные садовые насосы

Такие насосы, пожалуй, являются самыми популярными среди огородников, у которых под боком есть естественный или искусственный водоем. Вполне подойдут они и для выкачивания воды из бочки, неглубокого колодца, накопительного коллектора и т.п.

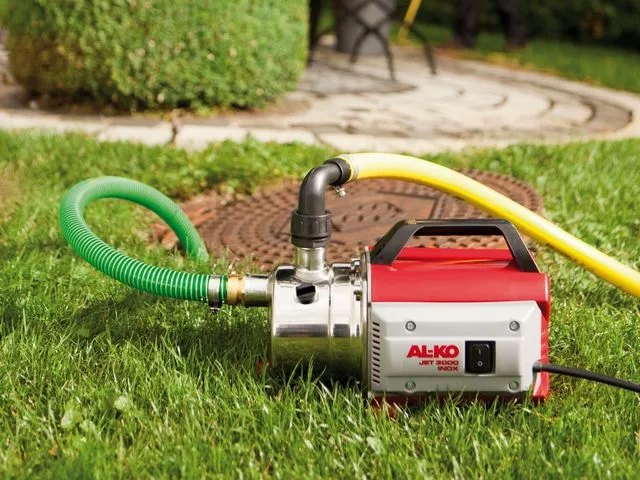

Компактные поверхностные насосы позволяют забирать воду из естественных или искусственных водоемов или накопительных резервуаров

Компактные поверхностные насосы позволяют забирать воду из естественных или искусственных водоемов или накопительных резервуаров

В зависимости от мощности привода такие насосы могут быть легкими мобильными, оснащенными удобной рукояткой для быстрой переноски с места на место, либо достаточно массивными. Мощные агрегаты обычно устанавливают «на сезон» в какой-либо специальной хозяйственной постройке, которая защитит оборудование от осадков и снизит уровень издаваемого им шума.

Подавляющее большинство поверхностных насосов относится к категории самовсасывающих. Заборный рукав опускается в источник воды, а чтобы не допустить засорение механизма насоса, на конец рукава часто надевается фильтрующий оголовок. Всасывание идет за счет создание разрежения в рабочей камере насоса, и это требует соблюдения двух важных требований:

Во-первых, заборный рукав должен быть выполнен из прочного, сохраняющего форму при разрежении материала. Резиновый шланг –однозначно не подойдет. Обычно применяют полимерные рукава с внутренним армированием.

Во-вторых, перед началом работы камера насоса и заборный рукав должны быть принудительно заполнены водой, иначе насос будет «молотить» вхолостую – не сможет обеспечить первоначальный подъем воды из водоема.

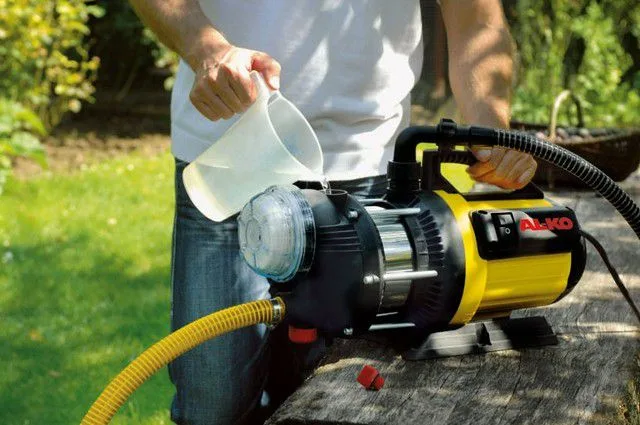

"Заправка" самовсасывающего поверхностного насоса водой перед запуском

«Заправка» самовсасывающего поверхностного насоса водой перед запуском

Для выполнения этой операции предусматриваются специальные заливные горловины, закрываемые затем герметичными крышками.

По принципу работы такие насосы делятся на две основных разновидности — вихревые и центробежные.

  • У центробежных рабочее колесо с лопастями отбрасывает поступающую воду от центра камеры к периферии, чем создаётся разрежение в заборном рукаве и, соответственно, повышенное давление на выходе. Такая схема характеризуется нетребовательностью к чистоте воды, способностью работать длительное время без перебоев. Насос вполне подойдёт для открытых водоемов, где есть вероятность «черпнуть» грязи. Из недостатков – повышенная шумность, меньшие показатели производительности, чем у вихревых, и это еще на фоне более высокой цены.
  • Особенность вихревых – в конструкции турбины, изогнутые лопасти которой создают турбулентный направленный ток воды. Производительность от этого – намного выше, а уровень шума, наоборот, снижен. Стоимость таких насосов тоже несколько пониже. Но вот к грязной воде у них – повышенная «чувствительность», и использовать их для перекачки из озера или речки – опасно. Они, скорее, будут уместны для колодца, бассейна, емкости – их тех резервуаров, где гарантированно нет грязи, илистых отложений, твердых включений.

Как правило, поверхностные насосы весьма ограничены в длине заборного рукава – обычно в пределах 8 метров. То есть установить аппарат на участке, а потом протянуть длинный шланг в водоему – не получится. На большом по площади участке это может вызвать определённые неудобства – насос все же не следует оставлять надолго без внимания (хотя бы по той причине, что его могут украсть). Это – безусловный недостаток таких приборов. Кроме того, к минусам такого оборудования можно отнести уязвимость к внешним погодным воздействиям – осадкам и перепадам температур. Нужно обязательно следить за нагревом насоса, особенно в знойный день. Не любит такая техника холостого хода, без воды в камере – здесь поможет или повышенная внимательность хозяев, или приобретение насоса с предусмотренной функцией аварийного отключения на холостом ходу.

А так сама по себе эксплуатация насоса несложно – он устанавливается возле гидранта (водоема), лучше всего – на какую-нибудь демпферную прокладку, например, резиновый коврик. Подсоединяются рукава (на многих моделях имеются удобные разъемы пол стандартные быстросъёмные соединения для оросительных систем). Заборный рукав опускается в воду на необходимую глубину (для ее выдерживания можно приспособить поплавок или плотик). Камера заполняется водой – и можно подключать насос к питанию и начинать работать.

В таблице ниже – несколько популярных моделей поверхностных насосов различных производителей:

Наименование моделиИллюстрацияКраткое описаниеПроизводительность / создаваемый столб/ глубина всасыванияСредняя цена
«Вихрь ПН-370»пв0Поверхностный насос центробежного типа действия, для чистой воды.
Чугунный корпус, не боящийся механической нагрузки.
Встроенный эжектор, повышающий производительность и создаваемый напор.
Масса 5,1 кг.
Потребляемая мощность – всего 370 Вт
3,7 м³/час
30 м вод.ст.
9 м
2010 руб.
«QUATTRO ELEMENTI Giardino 400 Ci»пв1Насос поверхностный, для чистой воды, центробежный.
Мощность силового агрегата - 400 Вт.
Масса – 6,5 кг.
3,3 м³/час
40 м вод.ст.
8 м
3000 руб.
«METABO P 2000 G»пв3Насос поверхностный, центробежный, для чистой воды.
Мощность 450 Вт.
Чугунный корпус.
Масса – 7,6 кг.
Размер входного и выходного патрубков - 1".
2,0 м³/час
30 м вод.ст.
8 м
4200 руб.
«STURM WP9741A»пр4Насос поверхностный вертикального исполнения.
Алюминиевый корпус насоса, двигателя, крышка и рабочее колесо.
Мощность 410 Вт.
Масса – 5,5 кг.
Встроенная защита от перегрева.
3,3 м³/час
20 м вод. ст.
5200 руб.
«GARDENA 3500/4 Classic»пв5Современный поверхностный насос повышенного удобства в работе.
Два выхода - можно работать сразу в двух направлениях.
Удобная горловина для залива перед пуском.
Противошумовая защита – антивибрационные ножки-платформа.
Удобная рукоятка для переноса.
Масса - 7 кг.
Мощность -800 Вт
3,6 м³/час
41 м вод. ст.
7 м
5800 руб.

Видео: презентация садового насоса «METABO P 4000 S»

Погружные насосы

Погружные насосы можно разделить на три категории — это скважинные, колодезные и дренажные.

Скважинные рассматривать нет смысла – для полива огородов их использовать нерентабельно, у них совершенно иное предназначение. Подробнее об их особенностях – в статье, ссылка на которую дана в начале этой публикации.

Правда, с помощью скважинных насосов вполне можно быстро заполнить емкости для полива, а уже оттуда подавать ее для орошения с применением других устройств.

Колодезные насосы вибрационного типа

Эти насосы знакомы, наверное всем – они обычно совсем невелики по размерам, просты в устройстве, неприхотливы в эксплуатации, надежны, и вместе с тем отличаются высокими показателями по созданию водяного напора.

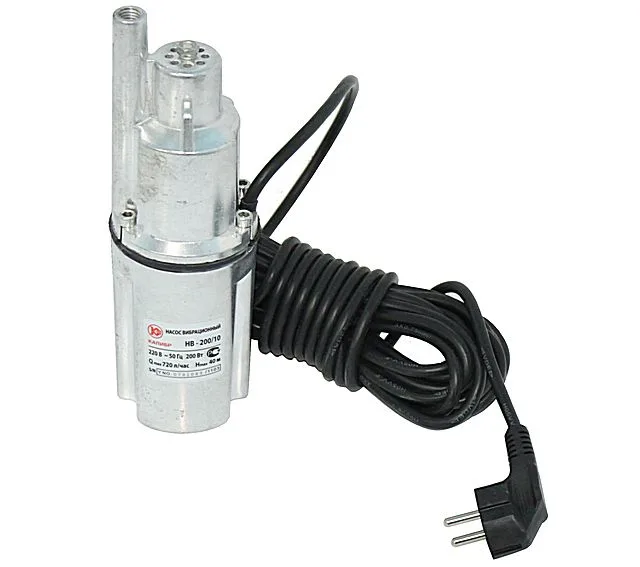

Большой популярностью у владельцев участков пользуются недорогие и надежные вибрационные погружные насосы

Большой популярностью у владельцев участков пользуются недорогие и надежные вибрационные погружные насосы

Выпускается немало марок и моделей насосов такого типа, но все они обычно схожи между собой внешне и имеют в принципе одинаковое устройство:

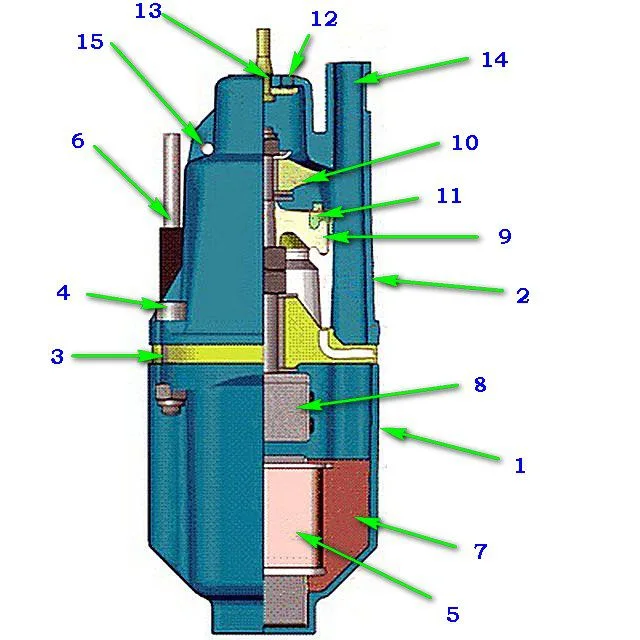

Базовая схема устройства вибрационных насосов

Базовая схема устройства вибрационных насосов

Вертикальный металлический корпус состоит из двух половин –нижней (поз. 1) и верхней (поз. 2). Между ними установлена плотная эластичная прокладка (поз. 3), которая после сборки двух половин с помощью винтового соединения (поз. 4) становится надежным герметичным уплотнение и, кроме того, играет еще и амортизирующие, значительно снижающие вибрацию функции.

В нижней половине установлена вся «электрическая» часть насоса. Она представляет собой катушку с сердечником (поз. 5), которая через кабель питания (поз.6) подключается к сети 220 Вт. Вся катушка залита компаундом (поз.7), что полностью исключает даже случайный контакт обмотки и ее подключения к кабелю питания с водой, чем обеспечивается высокая безопасность таких насосов в эксплуатации.

Над сердечником катушки расположен массивный стальной якорь (поз. 8), связанный через вертикальный шток с диафрагмой (поз. 9) и поршнем (поз.10).

При подаче питания катушка создает переменное электромагнитное поле с постоянно меняющимся направлением силовых линий – за счет синусоидальности переменного тока. Это, в свою очередь, вызывает притягивание и отталкивание массивного якоря, возвратно-поступательные движения от которого передаются на диафрагму и поршень.

Конфигурация поршня и диафрагмы таковы, что их перемещение создает в одной фазе движения разрежение в рабочей камере, а во второй – сжатие. Вода при разрежении поступает в заборные отверстия (поз. 12) поступает, и благодаря системе клапанов (поз. 13), в фазе сжатия выталкивается в выходной патрубок насоса (поз. 14).

Для подвешивания насоса в толще воды на корпусе предусматривается проушина (поз. 15) либо специальный подвесной кронштейн.

Достоинств у подобных насосов немало. Отсутствие в конструкции каких бы то ни было вращающихся узлов и элементов управления делает ее чрезвычайного живучей и надёжной. Несмотря на небольшие размеры, такие вибрационные насосы способны выдать очень солидный водяной столб, исчисляющийся десятками метров. Масса невелика, и подвесить насос можно с помощью, например, прочного капронового шнура. Потребление электроэнергии – достаточно экономное. Перегрев насосу не грозит – он охлаждается жидкой средой, в которой подвешен. Верхнее расположение заборных отверстий сводит к минимуму риск зачерпнуть со дна колодца грязь.

Есть, конечно, и свои недостатки. Так, работа подобных насосов отличается высокой шумностью, даже с учетом погружения в воду. Но самый главный недостаток заключается в том, что в процессе перекачки создаются и передаются через водную толщу достаточно сильные вибрационные колебания, которые могут привести к постепенному разрушению глинистых стенок источника, скоплению илистых отложений. Поэтому такие насосы не следует использовать в скважинах – они больше подходят для колодцев из железобетонных колец или труб. Производительность вибрационных насосов, на фоне центробежных, все же не слишком высока.

Работа с насосом несложна. К заборному патрубку крепится шланг подачи воды на участок. Затем насос опускают на тросике (капроновом шнуре) в воду на нужную глубину, с учетом планируемого расхода и дебета источника, и фиксируют в таком положении. Любой насос комплектуется уже установленным и герметично заведенным в корпус кабелем, длина которого позволяет проводить подключение к сети питания наверху. Кабели имеют надежную многослойную изоляцию, но все же рекомендуется перед каждым использованием тщательно проверять ее состояние. Следует помнить, что категорически запрещается использовать кабель питания в качестве подвеса или для вытягивания аппарата наверх.

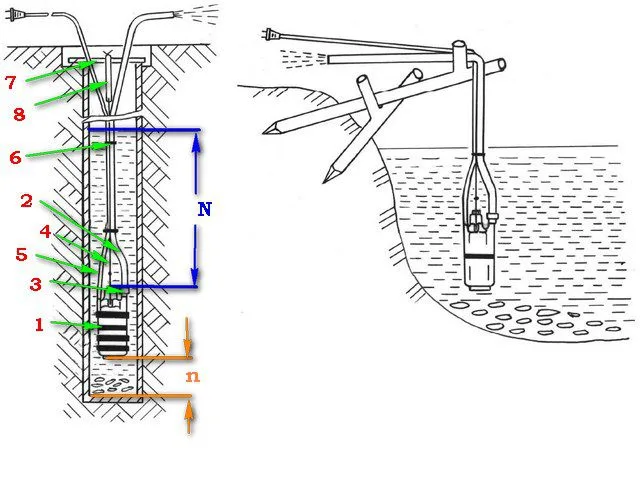

Примерная схема расположения вибрационного насоса в колодце показана в левой части приведенного ниже рисунка:

Как правильно расположить вибрационный насос в источнике воды

Как правильно расположить вибрационный насос в источнике воды

1 – резиновые кольца, одетые сверху на корпус насоса – полезное самодельное приспособление, которое убережет прибор при возможных ударах о стеки колодца при опускании и подъеме.

2 – шланг, присоединенный к выходному патрубку насоса и зафиксированный хомутом (поз. 3).

4 – тросик или шнур подвеса.

5 – кабель питания.

Чтобы было удобнее опускать и поднимать насос, целесообразно кабель, трос и шланг связать в одну «косичку» с помощью хомутов (поз. 6).

7 – перекладина, к которой закреплен шнур или трос подвеса. Для гашения вибрационных колебаний рекомендуется использовать дополнительный амортизирующий демпфер (поз. 8) из пружины или прочной резины.

Обычно такую установку хозяева участка проводят на весь сезон. Постоянное пребывание в воде никак не навредит насосу – он достаточно защищен. Можно организовать и временную установку для перекачивания воды из открытого водоёма – пример показан на правой части рисунка.

Глубина погружения N не должна превышать значения, указанного в паспорте изделия. Расположение над уровнем грунта на дне (n) желательно выдерживать около 1 метра, чтобы вибрационные волны насоса не поднимали песок и ил.

Во время полива необходимо регулярно следить, чтобы уровень воды не понизился до заборного отверстия насоса и аппарат не перешел на холостой ход – систем автоматического отключения в подобных приборах не предусмотрено. Впрочем, следить за этим несложно, а простота конструкции вполне оправдывается очень невысокой ценой.

МодельИллюстрацияКраткое описаниеПроизводительность, создаваемый водяной напор, максимальная глубина погруженияСредняя цена
«QUATTRO ELEMENTI ACQUATICO 200»вб1Устойчивый к коррозии корпус.
Защита от перегрева.
Диаметр корпуса – 97 мм.
Масса – 3,7 кг.
Потребляемая мощность – 200 Вт.
Кабель питания – 10 м.
1000 л/час
70 м вод. ст.
7 м
1750 руб.
«ОЛЬСА Ручеёк-1»вб2Проверенная временем модель средней производительности и уровня напора.
Верхний забор.
Потребляемая мощность 225 Вт.
Масса – 4,3 кг.
Длина кабеля питания – 25 м.
430 л/час
25 м вод. ст.
5 м
1870 руб.
«HAMMER NAP200А» (16)вб3Потребляемая мощность – 250 Вт.
Масса – 4 кг.
Для чистой воды – максимальный размер включений 0,1 мм.
Кабель питания 16 м.
Высшая степень защиты - IP68
660 л/час
40 м вод. ст.
5 м
2600 руб.
«ЗУБР ЗНВП-300-15 М2» «Родничок»вб4Потребляемая мощность – 225 Вт.
Длина кабеля – 15 м.
Заводская гарантия производителя на 5 лет.
1080 л/час
60 м вод. ст.
7 м
2830 руб.

Видео: полезные советы по эксплуатации вибрационного насоса

Погружные дренажные насосы

Если предполагается осуществлять забор воды для полива огорода из естественного или искусственного водоема, то можно приобрести погружной насос дренажного типа.

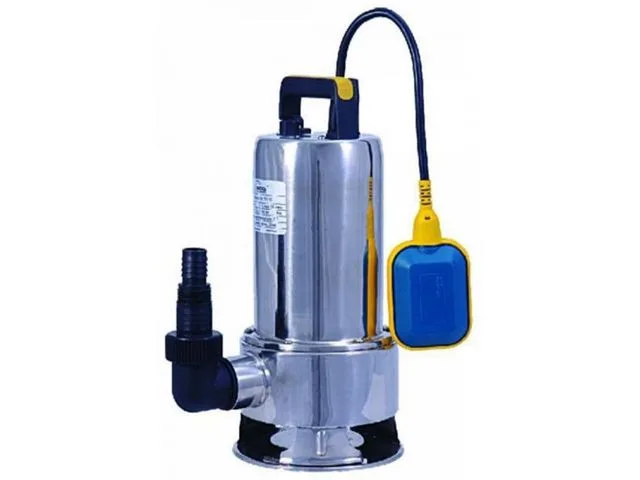

Дренажные насосы способны к длительной работе по перекачке больших объемов воды

Дренажные насосы способны к длительной работе по перекачке больших объемов воды

Целевое предназначение таких насосов – перекачка жидкостей из емкостей осушение подвалов и подтопленных низин, опорожнение накопительных коллекторов и колодцев систем канализации. Такие задачи предопределяют особенности общей конструкции прибора, его устойчивость в повышенным и длительным нагрузкам, а у большинства насосов такого типа – и наличие автоматики, отслеживающей степень опорожнения емкости и не допускающей работы агрегата вхолостую.

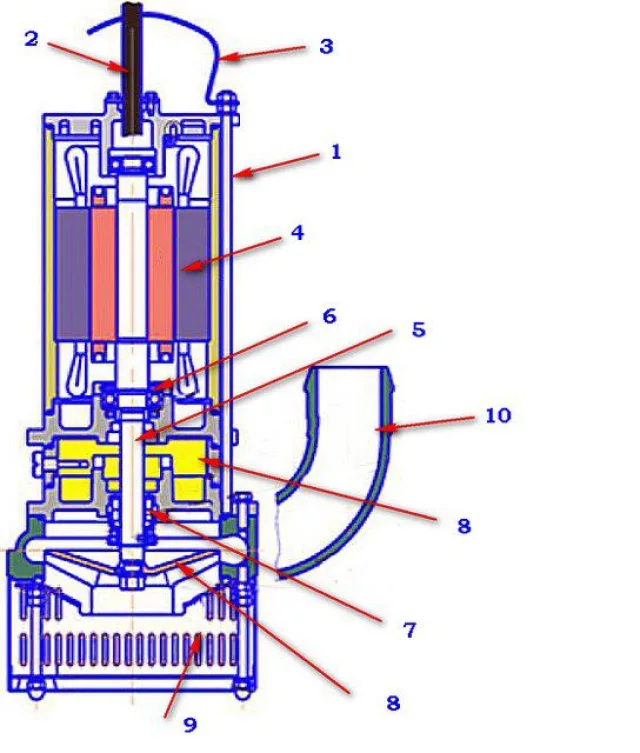

Классическая форма дренажного насоса з вертикально расположенный цилиндр с площадкой или ножками для установки на дно водоема или емкости. Забор воды может осуществляться снизу или сверху – есть разные модели. При нижнем заборе и хорошо отрегулированной автоматике такие насосы могут откачивать жидкость до слоя всего в несколько миллиметров, то есть почти полностью.

Как правило, все насосы такого типа собраны по центробежной схеме, но количество рабочих камер и их конструкция может варьироваться.

Схематично базовую конструкцию можно представить следующим образом:

"Классическая" схема устройства дренажных насосов

«Классическая» схема устройства дренажных насосов

Вертикальный герметичный корпус (поз. 1), выполненный, в зависимости от модели, из чугуна, нержавеющей стали или высокопрочного пластика. В него сверху входит кабель питания. Обычно имеется перемычка, рукоятка или петля для подвешивания насоса на тросе (поз. 3).

В верхней части корпуса размещен электропривод – двигатель (поз. 4), от которого через вал (поз. 5) вращение передается рабочую камеру. Предусматривается несколько блоков с подшипниками и надежными уплотнениями (поз. 6 и поз. 7), между которыми обычно располагается масляная камера (поз. 8), обеспечивающая постоянную смазку узлов трения.

В нижней части расположена рабочая камера (или каскад из нескольких камер) с рабочими колесами (поз. 8). Чаще всего применяются закрытые одноканальные колеса, но все же более выносливыми являются насосы с открытым колесом, способным к перекачке даже сильно загрязненных жидкостей. Некоторые модели имеют особое, роторное колесо вихревого действия. Такие насосы более производительные, но их отличает высокая цена и большое потребление энергии.

Снизу вход в рабочую камеру обычно огражден решёткой (поз. 9), размер ячеек которой соответствует максимально допустимому диаметру твердых включений. Созданный напор воды передается в выходной патрубок (поз. 10), который обычно расположен с ориентацией вверх – для удобства подключения рукава.

Большое удобство дренажных насосов в том, что они могут работать как в полностью погруженном, так и в полупогруженном состоянии. Перед установкой насоса настраивается механизм автоматики – выставляется уровень поплавка, при котором произойдет отключение питания двигателя. При падении уровня воды ниже критического, автоматика сработает, и перегрева привода не случится. При повышении уровня до установленной отметки, соответственно, насос вновь включится.

Типовая схема установки показана на рисунке:

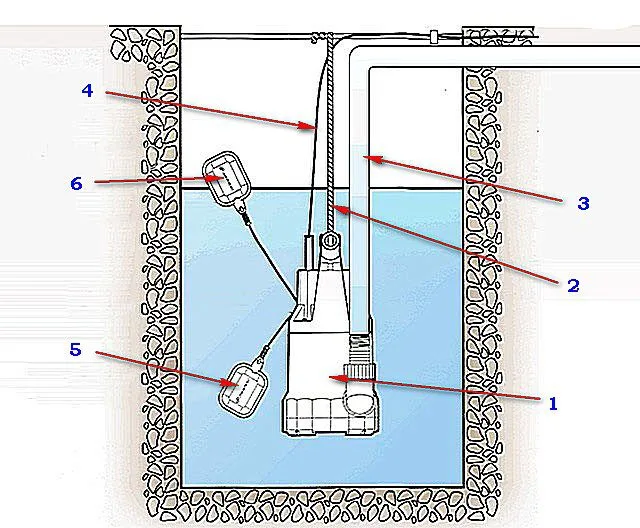

Насос может быть в подвешенном состоянии (как на рисунке), либо установлен на дно емкости или водоема

Насос может быть в подвешенном состоянии (как на рисунке), либо установлен на дно емкости или водоема

1 – дренажный насос.

2 – трос подвеса.

3 – рукав (труба) для перекачки воды.

4 – шнур питания.

5 – положение поплавка для срабатывания автоматики выключения привода.

6 –положение поплавка для автоматического запуска насоса.

Как уже говорилось, насос не обязательно подвешивается – многие модели устанавливаются непосредственно на дно водоема или резервуара. Если планируется проводить регулярный забор воды из одного и того же места, многие владельцы изготавливают своеобразный «подиум» — подставку, например, из обрезка трубы большого диаметра или же из стального уголка. Впрочем, конструкция большинства «дренажников», как с верхним, так и с нижним забором, предусматривает сама по себе возможность такой установки.

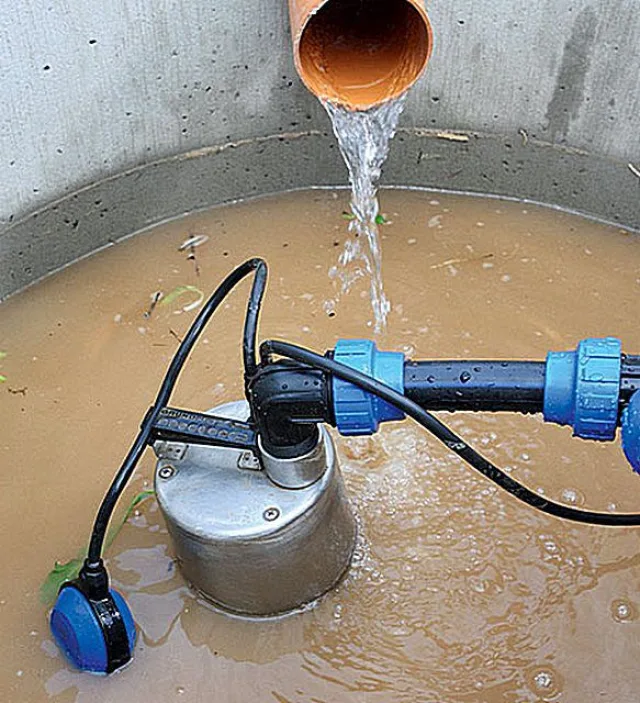

Многие модели дренажных насосов способны справиться с сильно загрязненной водой

Многие модели дренажных насосов способны справиться с сильно загрязненной водой

Один из ключевых параметров дренажных насосов – это показатель загрязнённости воды, с которой агрегат сможет работать. Так, условно можно разделить на приборы для чистой воды, для грязной и фекальные, которые способны перекачивать очень загрязненные вязкие жидкости. Нередко насосы фекального типа оснащены на входе специальным устройством, измельчающим органические волокна, не давая им возможности засорить внутренние каналы насоса и систему шлангов.

Выбор конкретной модели будет зависеть от характеристик конкретного источника воды. Так, для естественного водоёма, где не исключается попадание в заборные отверстия грязи, водорослей, песка, камешков и т.п., лучше приобрести насос для грязной воды. Если же водоем склонен к заболачиванию, то оптимальным вариантом станет использование «фекальника».

Практически у всех дренажных насосов есть общий недостаток. Они рассчитаны на продолжительную работу по перекачке больших объемов жидкости, то есть отличаются отменной производительностью. Но вот о создаваемом напоре такого не скажешь – обычно он невелик, и прямой полив таким насосом будет представлять определенные неудобства. То есть они удобны для доставки воды из водоема или, например, коллектора в емкости, установленные на огороде, а вот поливальным установкам создаваемого ими напора может и не хватить.

МодельИллюстрацияКраткое описание моделиПроизводительность, создаваемый напор, максимальная глубина погруженияСредняя цена
«Калибр НПЦ-750/35П»др1Дренажный насос для чистой и грязной воды.
Максимальный размер твердых включений – 30 мм.
Потребляемая мощность – 750 Вт.
Длина шнура питания – 10 м.
Поплавковый механизм автоматики
13,5 м³/час
8 м вод. ст.
6 м
2650 руб.
«Gardena 7500 SP»др2Удобная модель с патрубком, адаптированным под быстросъёмные соединения.
Поплавочный механизм и зашита от перегрева.
Масса – 4,3 кг.
Потребляемая мощность – 340 Вт.
Кабель 10 м.
Максимальный размер загрязнений – до 10 мм.
7,5 м³/час
6 м вод. ст.
8 м
6800 руб.
«GRUNDFOS UNILIFT CC 7 A1»Unilift CC 0001Насос для грязной воды с максимальным размером частиц до 10 мм.
Позволяет откачивать воду до минимального уровня в 3 мм.
Защита от «сухого» хода.
Универсальный переходник на выходном патрубке.
Длина кабеля – 10 м.
Масса - 5 кг.
Потребляемая мощность – 380 Вт
9,5 м³/час
6,5 м вод. ст.
10 м
11900 руб.
«Metabo TPF 6600 SN»др4Комбинированный корпус из нержавеющей стали и высокопрочного полимера.
Насос для чистой воды (размер частиц до 3 мм).
Длина кабеля – 10 м.
Потребляемая мощность – 450 Вт.
Малая шумность в работе.
Масса – 4.3 кг.
6,6 м³/час
6 м вод. ст.
5 м
6600 руб.
«LEBERG GS550»др5Насос для перекачки сильнозагрязнённой воды (фекального типа), до 25% загрязнений от общего объёма и с содержанием примесей до 35 мм в диаметре.
Встроенные системы защиты, поплавковая автоматика.
Длина кабеля- 10 м.
Потребляемая мощность – 500 Вт.
Масса – 4.2 кг.
12 м³/час
8 м вод. ст.
3 м
3900 руб.

Видео: советы по выбору дренажного насоса

Насосы для полива из бочек

В статье уже упоминалось, что оптимальный способ полива сельскохозяйственных культур — из емкостей, в который вода отстоялась, нагрелась, из нее вышли растворенные газы. Грамотная расстановка емкостей (бочек) на участке позволит с лёгкостью проводить полив в любом месте, без использования чрезмерно длинных шлангов. Заполнить бочки из скважины, колодца, гидранта или естественного водоема можно с помощью любого из упомянутых выше насосов. А вот для непосредственного полива очень удобны специальные приборы, которые предназначены именно для этих целей.

Для полива из бочек нет ничего удобнее специально предназначенных для этого насосов

Для полива из бочек нет ничего удобнее специально предназначенных для этого насосов

Обычно это компактные по размерам и небольшие по массе насосы, которые несложно переносить с места на место любому человеку. Конструктивно весьма схожи с погружными дренажными – выполнены по такой же схеме, имеют аналогичное поплавковое устройства автоматики, отслеживающей уровень заполненности резервуара.

Несмотря на небольшие габариты, такие агрегаты выдают вполне приливные показатели производительности и создаваемого напора. Впрочем, полив участка из бочек не предполагает длинных шлангов и подъема воды со значительной глубины, и весь напор, в принципе, расходуется на преодоления сопротивления горизонтальных участков и его вполне хватает для любых оросительных устройств – пистолетов, распылителей, дождевальных установок и т.п. Многие насосы такого типа даже оснащаются кранами вентильного типа (поз. 1), чтобы была возможность точной регулировки требуемого для полива напора.

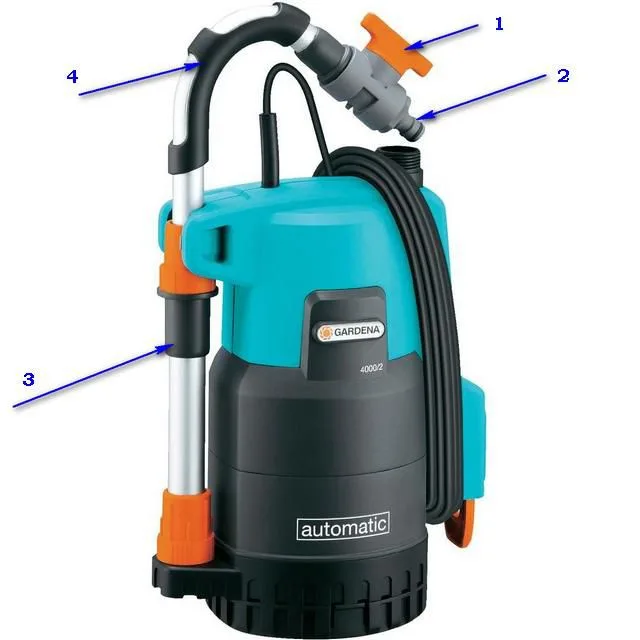

Характерные детали насоса для полива из бочки

Характерные детали насоса для полива из бочки

Как правило, все они имеют на выходе универсальный штуцер (поз. 2) для подключения быстросъемной системы шлангов, что предельно упрощает подготовительные работы перед поливом. Особое удобство представляет приспособления для подвешивания насоса за край бочки. Это может быть штанга определенной длины или телескопическая (поз. 3), которая одновременно является и выходным патрубком насоса. На конце ее сделан изгиб, за который аппарат подвешивается за бортик резервуара. Регулировка длины штанги одновременно изменяет и глубину установки насоса.

Как правило, подобные насосы предназначены для перекачки достаточно чистой воды, с незначительными загрязнениями, поэтому нередко имеют встроенный губчатый фильтр.

Многие производители комплектуют свои модели бухтой высококачественного шланга, переходниками, распылительными пистолетами – получается универсальный набор, пригодный для разнообразного полива.

Безусловно, такие насосы оснащаются поплавковыми датчиками уровня воды, что исключает их работу «на сухую». Мало того, специальные датчики давления включат насос только по мере надобности – когда реально осуществляется полив. При выключении, к примеру, распылительного пистолета прекращает работать и насос, и автоматически запустится вновь, когда будет снова открыт ток воды.

Из недостатков можно отметить лишь то, что подобные насосы обычно не рассчитаны на продолжительную работу. Хотя они и являются, по сути, «дренажниками» применять их для перекачки большого объёма воды все же не стоит. А для полива огорода слишком большой длительности и не потребуется.

МодельИллюстрацияКраткое описание моделиПроизводительность, создаваемый напор, максимальная глубина погруженияСредняя цена
«GARDENA 4000/2 CLASSIC»бч1Двухступенчатое рабочее колесо, обеспечивающие высокие эксплуатационные показатели.
Телескопическая регулируемая штанга подвеса.
Универсальный штуцер-переходник.
Встроенная система фильтрации воды.
Регулирующий и запорный краны.
Мощность – 500 Вт.
Длина кабеля – 10 м.
Масса – 4.2 кг.
4000 л/час
20 м вод. ст.
5 м.
5500 руб.
«Калибр НПЦ-350Б»бч2Насос дренажный бочечный для чистой и загрязненной (частицы до 5 мм) воды.
Сменный поролоновый фильтр на заборе воды.
Поплавковый механизм автоматики.
Телескопическая штага.
Универсальный штуцер- «быстросъем».
Мощность – 350 Вт.
Масса – з кг.
3000 л/час
10 м вод. ст.
5 м
3100 руб.
«Karcher BP 1 Barrel»бч3Модель с ручным и автоматическим (по мере включения оросительного устройства) режимами работы.
Вместо жесткой штанги – гибкий шланг, с возможностью регулировки высоты установки устройства для крепления к краю бочки.
Для чистой воды (до 1 мм).
Масса – 5,6 кг.
Мощность – 400 Вт.
3780 л/час
11 м вод. ст.
7 м
6200 руб.
«ЗУБР ЗНПБ-300»бч4Насос бочковой для чистой воды (примеси не более 0,5 мм).
Телескопическая штанга.
Поплавочная система автоматики.
Потребляемая мощность – з00 Вт.
Масса – 4 кг.
2460 л/час,
9 м вод. ст.
5 м
3950 руб.

Видео: система для полива огорода из бочки «Karcher»

У читателя могут возникнуть вопросы, какую технику использовать для капельного полива. По большому счету, можно применять любой из типов рассмотренных в статье насосов. Однако, точный выбор конкретной модели все же следует привязывать к особенностям создаваемой системы капельного орошения. Подобная система при правильной организации – достаточно сложна, и требует отдельного глубокого рассмотрения, которое выходит за рамки настоящей публикации.

Мы ответили на Ваш вопрос?

2

Cсылка на сообщество vk.com

Cсылка на сообщество ok.ru
