Обратный клапан для водонагревателя: подробное описание

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя
Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

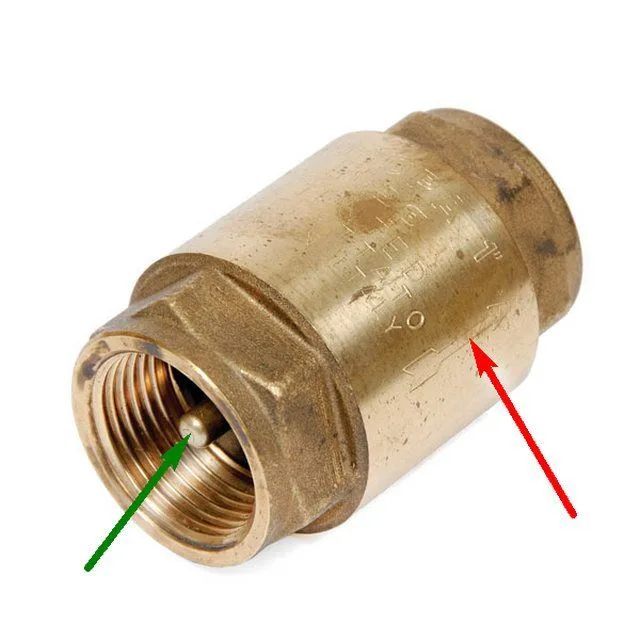

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!
Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

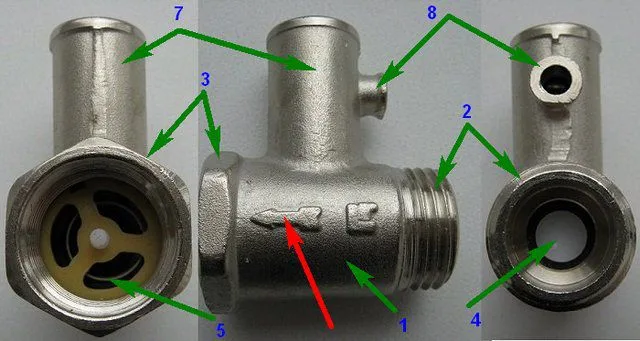

Устройство предохранительного клапана для водонагревателя
Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

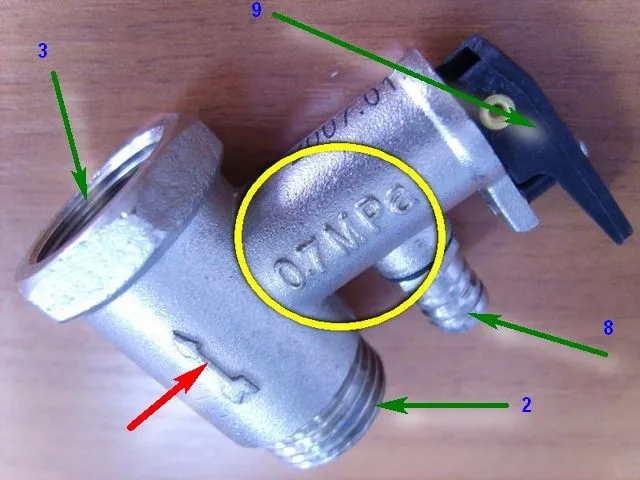

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости
Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

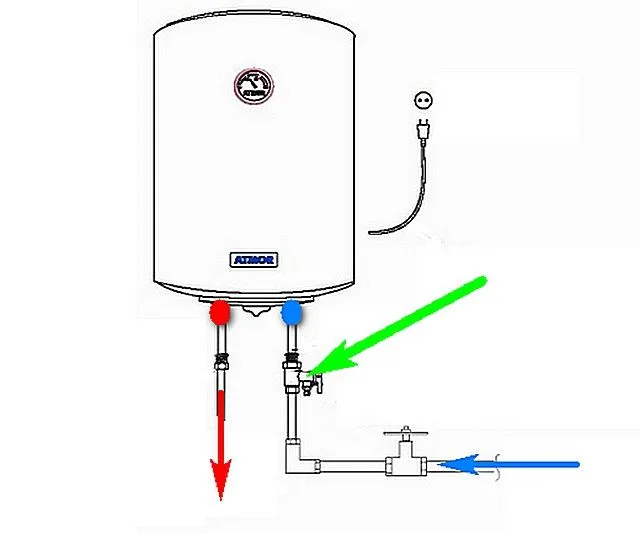

Типичная схема установки предохранительного клапана
Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

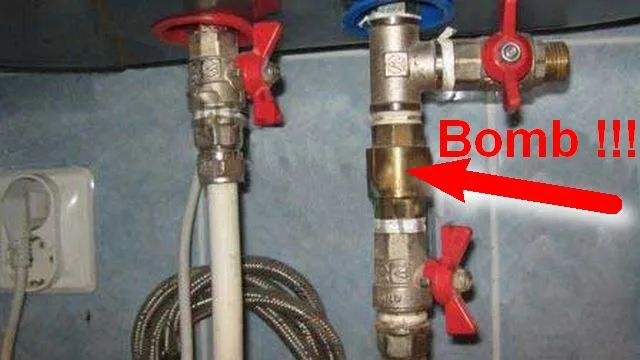

Не посчитайте преувеличением: подобная установка - это заложенная в своем доме бомба!
Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

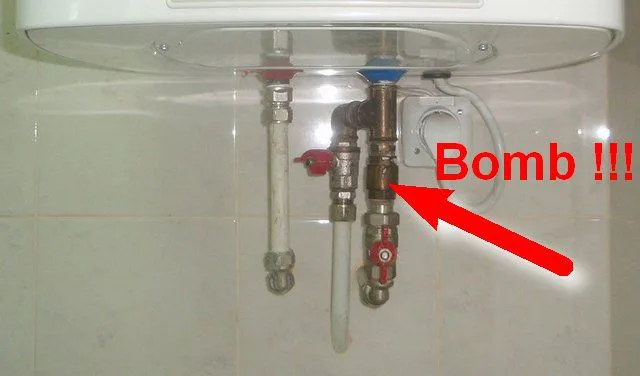

Еще один образец "самоубийственного креатива"
Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

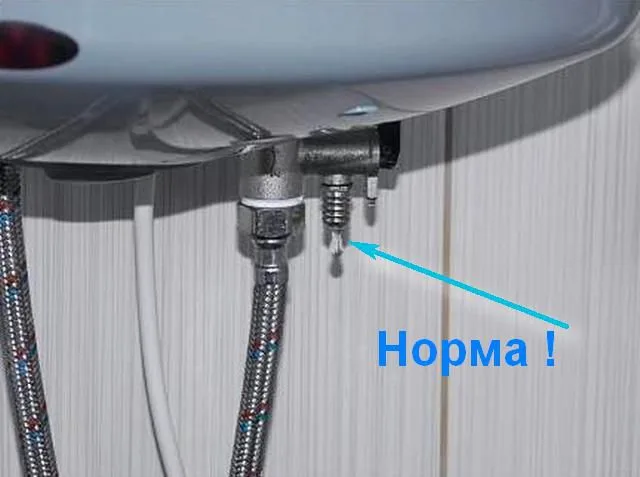

Выступающая из дренажного патрубка вода - нормальное явление
Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99.09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4  5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

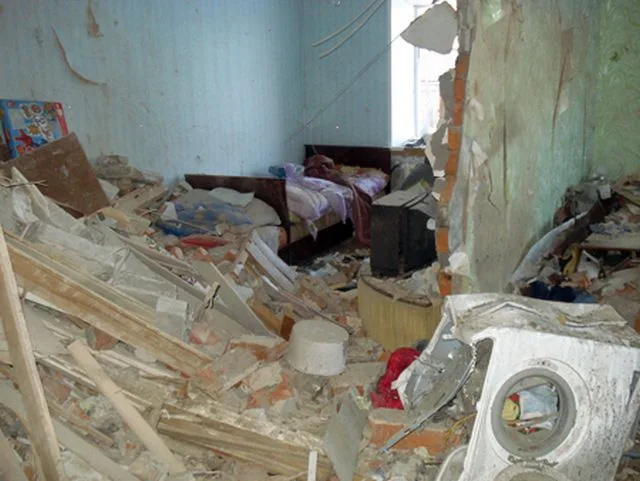

Трудно поверить, но это - последствия взрыва обычного электрического бойлера
Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

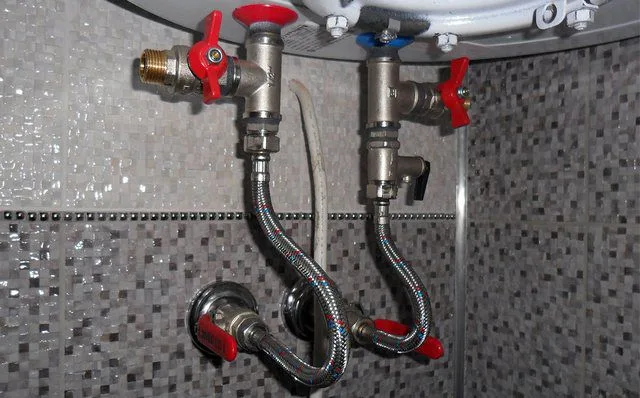

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике
Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
убо1Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.

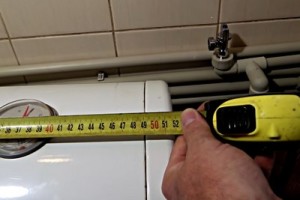

Для точного подвеса бойлера на стену промеряется его высота.
убо2Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.

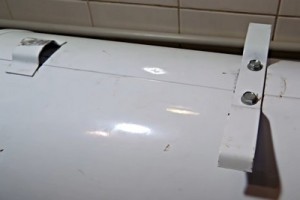

убо3На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
убо4В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.

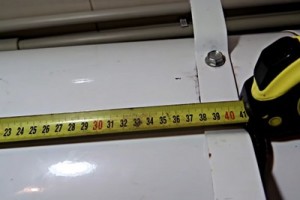

Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.

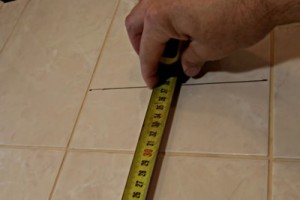

убо5Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
убо6С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.

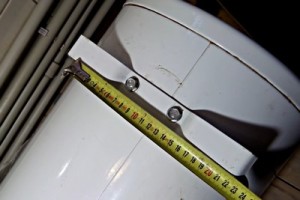

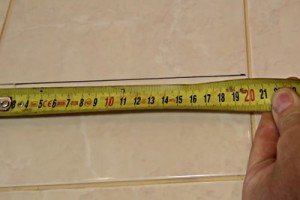

убо7Следующий шаг – измеряется необходимое расстояние между крючками.

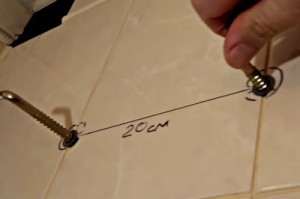

В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.

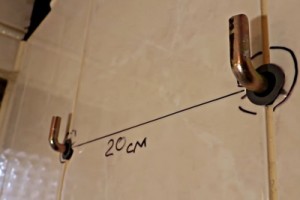

убо8Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.

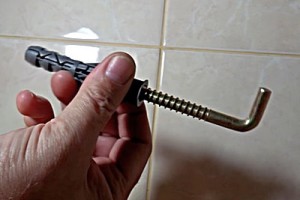

убо9Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.

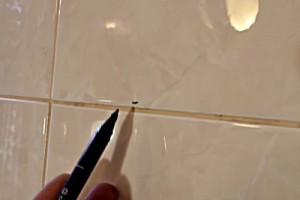

убо10В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
убо11Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
убо12Все, бойлер подвешен на стену.

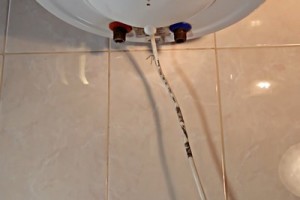

Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.

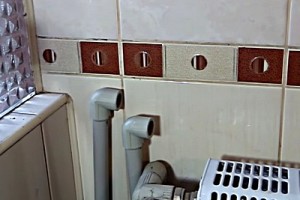

убо13В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.

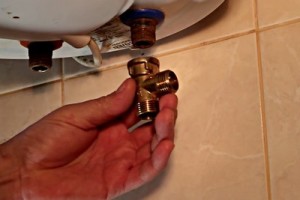

убо14В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» - сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.

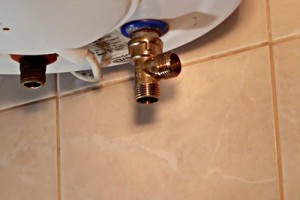

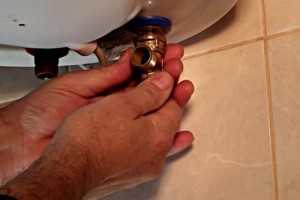

убо15После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
убо16Тройник запакован, ему придано задуманное положение.

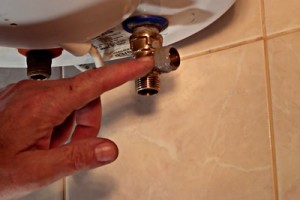

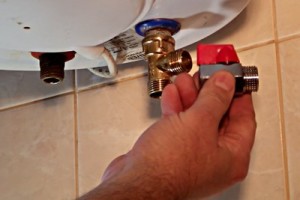

убо17На боковой патрубок тройника будет монтироваться компактный кран.
убо18Производится подмотка паклей, нанесение уплотнительной пасты.

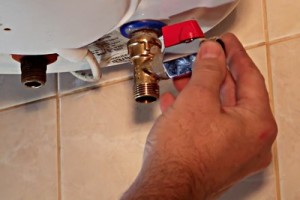

убо19Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.

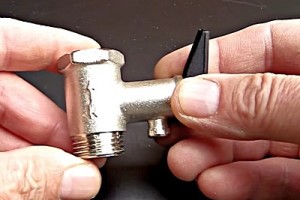

убо20А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.

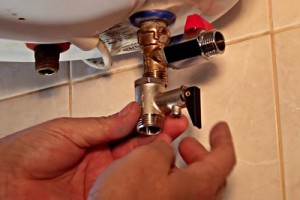

убо21Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.

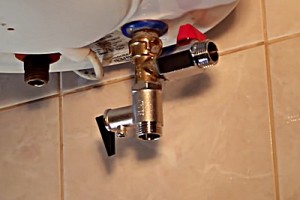

убо22Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
убо23Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».

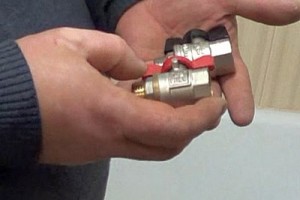

Образец такого крана показан на иллюстрации.

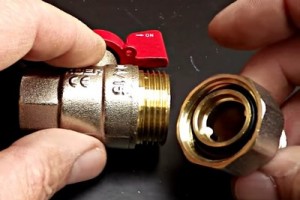

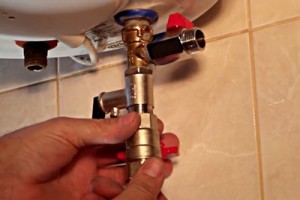

убо24Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.

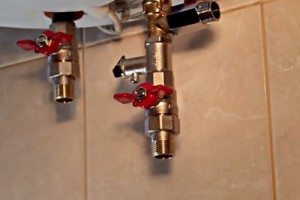

убо25Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.

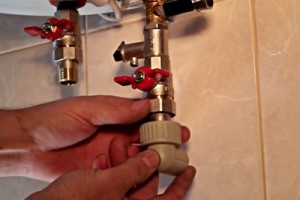

убо26Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.

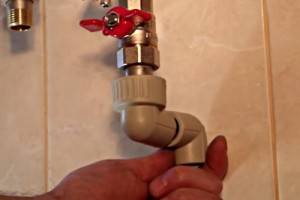

убо27Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.

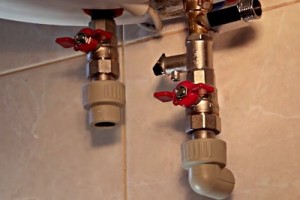

убо28На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.

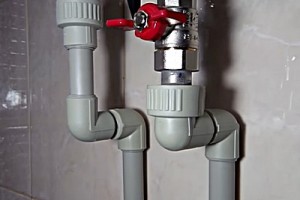

убо29Вот каким аккуратным получился общий узел обвязки водонагревателя.
убо30А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
убо31Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.

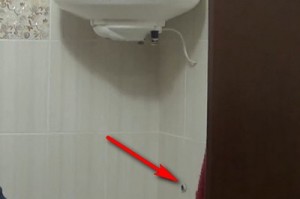

Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
убо32На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.

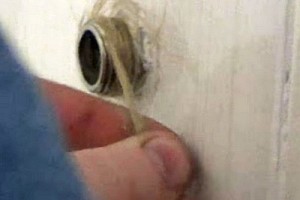

убо33На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
убо34Подмотка промазывается сверху уплотнительной пастой типа «Unipak».

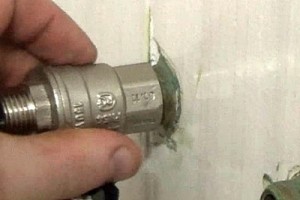

убо36Затем накручивается сам кран – вначале наживляется вручную…

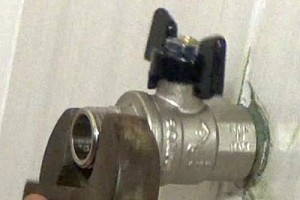

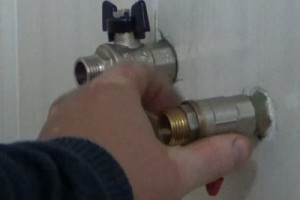

убо37…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
убо38Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
убо39Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
убо40На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.

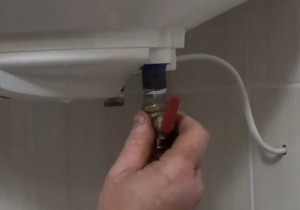

убо41В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.

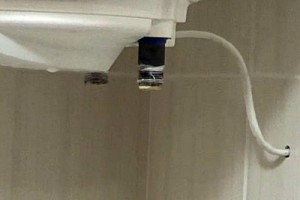

Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.

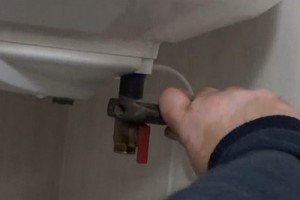

убо42Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.

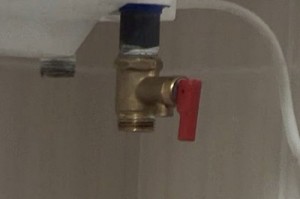

убо43Предохранительный клапан установлен на свое штатное место.

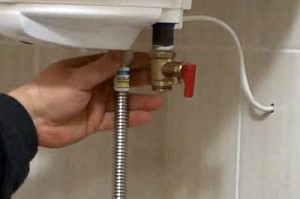

убо44Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
убо45…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.

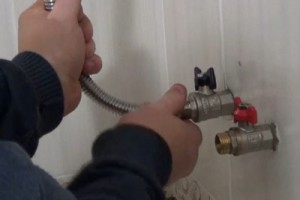

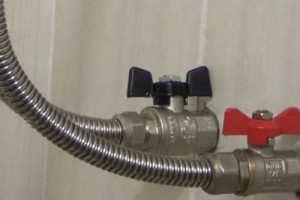

убо46Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».

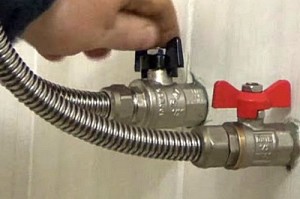

убо47Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
убо48Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.

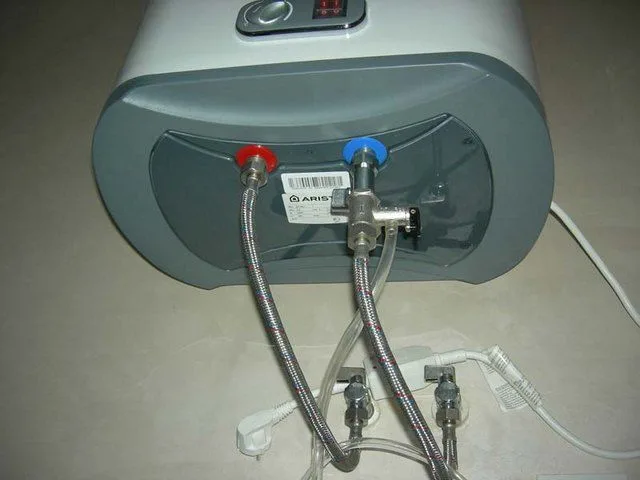

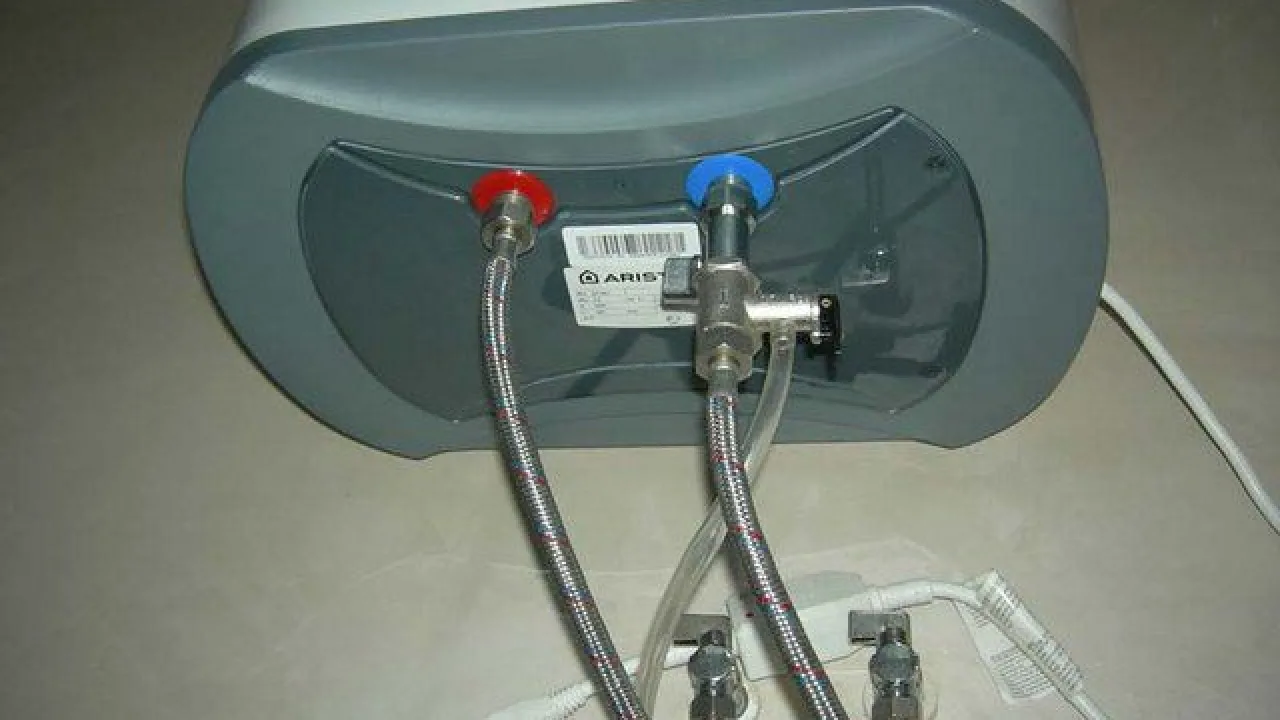

На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».

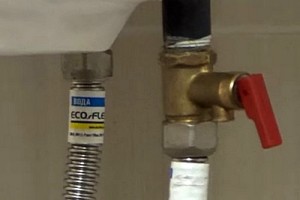

убо49А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.

Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените:
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1
4.3
  • Руслан

    Ответить

    Самодельный титан греется от твердотопливного котла надо устанавливать обратный клапан на бойлер или необязательно?заранее спасибо

  • Влад

    Ответить

    Скажите пожалуйста можно-ли установить на входной патрубок водонагревателя (на 100 л.) сначала отвод 90 градусов, потом предохранительный клапан в горизонтальном положении и затем шаровый кран со сгоном?
    Дело в том что у меня мало расстояния между в водонагревателем и смывным бачком

  • Александр

    Ответить

    практиковалась ли вами установка двух клапанов параллельно (оба на холод) приблизит ли это силу горячего напора к холодному?

  • Евгений

    Ответить

    Реально эти клапаны не нужны Давление никогда не будет выше входного и проблемы эти надуманы теоретиками

Добавить комментарий
