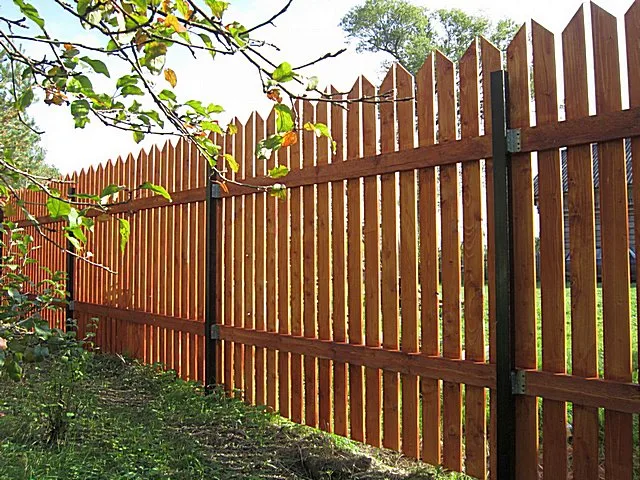

Деревянный забор на металлических столбах


Деревянный забор на металлических столбах

Любой хозяин загородного участка вполне справедливо старается каким-либо образом огородить свои владения. Таким образом, строительство забора всегда включается в список приоритетных задач, и его нередко начинают монтировать еще даже до начала возведения основного дома. Вариантов конструкций подобных ограждений — великое множество. Но несмотря на весьма широкий ассортимент предлагаемых в продаже материалов, как общестроительных, так и специально предназначенных для возведения ограждений, деревянные заборы остаются одними из самых популярных.

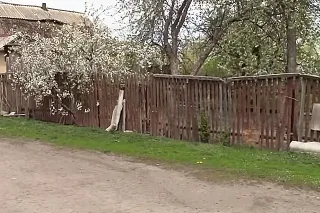

Деревянный забор на металлических столбах

Деревянный забор на металлических столбах

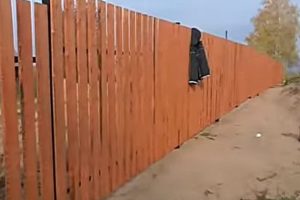

Деревянные изгороди применялись испокон веков, и доказали свою практичность. Правда, уязвимым местом были и остаются опоры забора – древесина от постоянного контакта с грунтом быстро поддается биологическому разложению, и век деревянных столбов, увы, недолог. Но ничто в наше время не мешает найти более основательное решение. Так, например, значительно дольше прослужит деревянный забор на металлических столбах. Именно о подобных ограждениях и пойдёт речь в настоящей публикации.

Основные достоинства деревянных заборов. Реальные и надуманные недостатки

Почему же деревянные заборы столь популярны и пока что не собираются «сдавать позиции» лидерства? Ответы на этот вопрос совершенно очевидны:

  • Прежде всего – это доступность материала и относительная невысокая его стоимость.

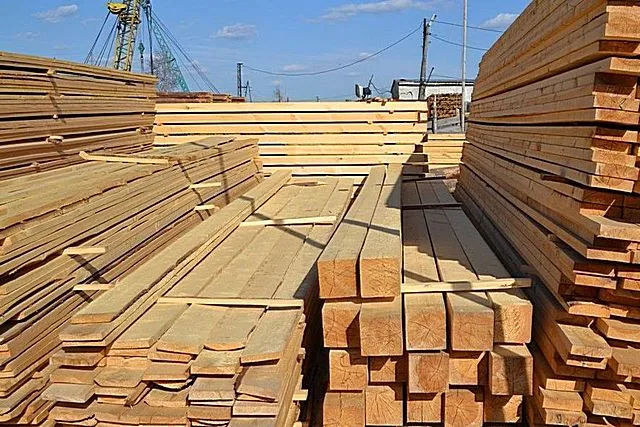

В большинстве регионов страны приобретение пиломатериалов не является сколь-нибудь серьезной проблемой. Причем, для забора не требуется каких-либо «элитных сортов», то есть затраты на материал могут быть вполне умеренными

В большинстве регионов страны приобретение пиломатериалов не является сколь-нибудь серьезной проблемой. Причем, для забора не требуется каких-либо «элитных сортов», то есть затраты на материал могут быть вполне умеренными

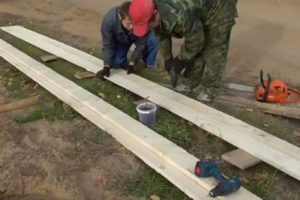

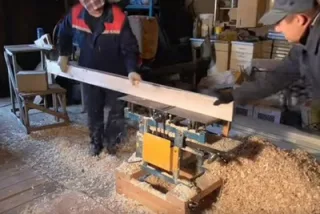

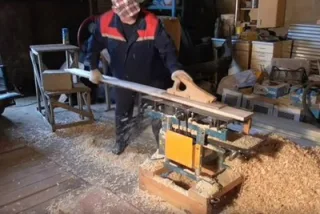

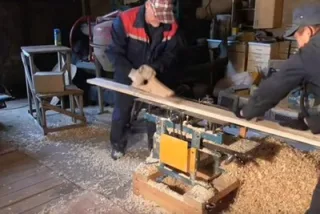

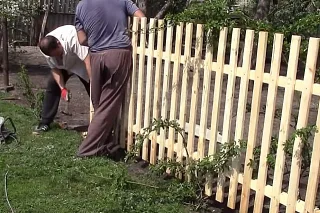

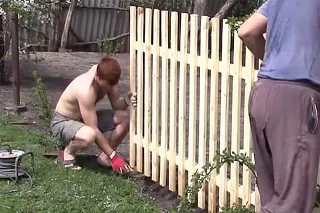

  • Работать с древесиной, при наличии базовых навыков и нужного инструмента, всегда намного проще, чем с другими материалами. Она хорошо поддается обработке, легко собирается в нужные конструкции с помощью самого обычного крепежа (гвоздей или саморезов), для чего не требуется какого-либо специального оборудования. Простоте монтажа способствует и то, что материал довольно легкий, то есть практически все операции можно проделать самостоятельно, без привлечения помощников.

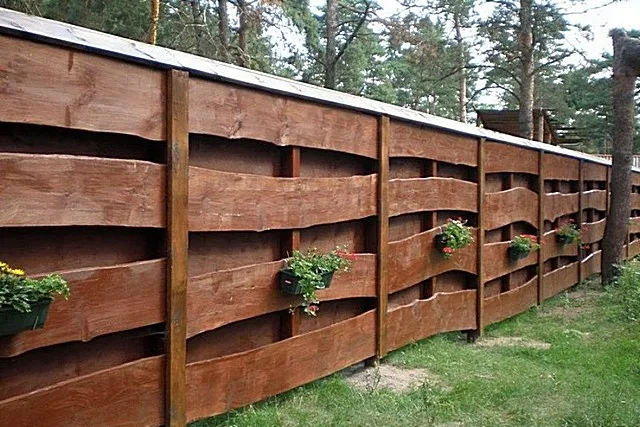

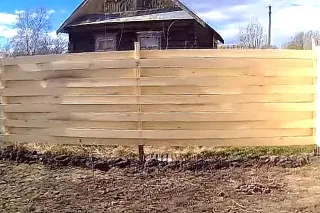

Очень оригинальный и симпатичный забор вполне можно соорудить даже из не обрезной доски или горбыля

Очень оригинальный и симпатичный забор вполне можно соорудить даже из не обрезной доски или горбыля

  • Ни один другой материал не может сравнить с древесиной по натуральности, «природной чистоте».
  • Дерево имеет очень красивую природную фактуру, так что ее нередко стараются сохранить и даже подчеркнуть применением специальных лаков или пропиток. Впрочем, ничто не мешает и полностью красить деревянный забор атмосферостойкими ЛКМ. То есть внешний вид ограждения несложно привести к общему оформлению участка.
  • Забор из дерева имеет очень высокий показатель ремонтопригодности. Не составит большого труда демонтировать детали на локально поврежденном участке и заменить их на новые.

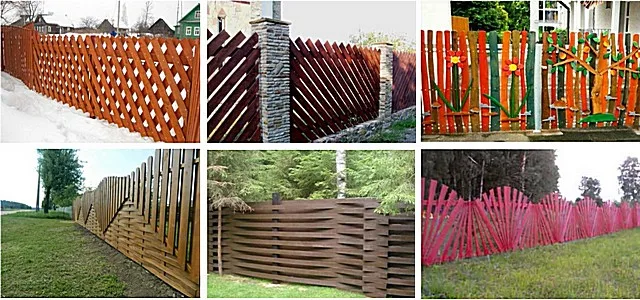

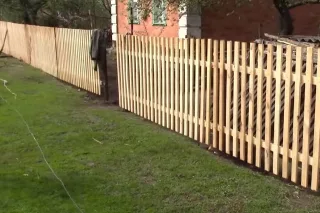

Все это – заборы из обычной древесины. То есть для креативных хозяев и их умелых рук особых ограничений для творчества нет.

Все это – заборы из обычной древесины. То есть для креативных хозяев и их умелых рук особых ограничений для творчества нет.

  • Деревянным заборам можно придавать весьма затейливые формы – все зависит от умения и фантазии хозяев участка.
  • При хорошо подобранном материале и качественном возведении забора, он получается достаточно прочным.

Безусловно, не лишена древесина и известных недостатков.

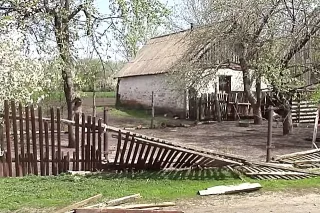

  • К ним, прежде всего, относится постепенное «старение» материала, то есть его подверженность биологическому разложению и поражению паразитической микрофлорой и насекомыми. С этим можно и нужно бороться, подвергая детали забора обработке с помощью специальных пропиток. Эти составы имеют антисептический эффект, придают структуре дерева гидрофобность, то есть способность не впитывать влагу. А нередко одновременно являются еще и декоративным покрытием, придавая ограждению нужный оттенок, не скрывая при этом природной фактуры деревянных деталей.

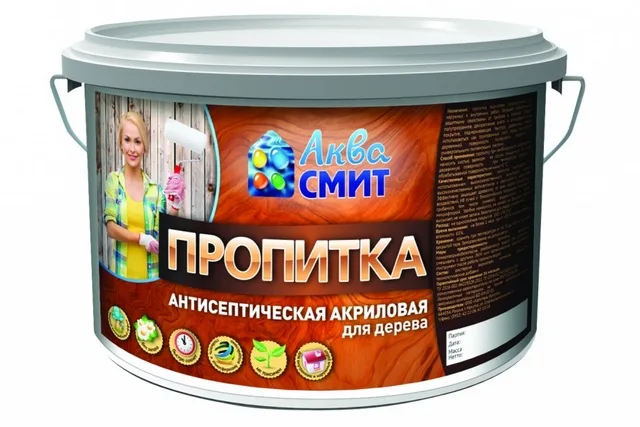

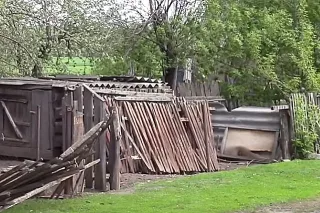

Древесина без соответствующей обработки – не особо долговечный материал. Но сейчас существует немало составов, чтобы скрасить этот недостаток до минимума

Древесина без соответствующей обработки – не особо долговечный материал. Но сейчас существует немало составов, чтобы скрасить этот недостаток до минимума

  • Еще один характерный недостаток дерева – возможная деформация деталей, вызванная перепадами влажности. Для сооружения забора необходимо использовать просушенный материал. И, опять же, подчёркивается важность его обработки, чтобы древесина не напитывалась атмосферной влагой и водой, выпадающей с атмосферными осадками.

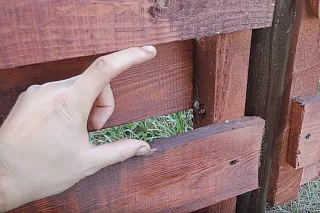

  • Нередко можно встретить то, что деревянному забору приписывают малую устойчивость к внешним механическим воздействиям. С этим можно поспорить. Конечно, выломать штакетину при желании сможет любой пьяный придурок. Но он с таким же успехом промнет или изогнет ограждение из профнастила, насквозь пробьёт или даже полностью разрушит заборную секцию из плоского или волнового шифера. Вот только восстановить целостность деревянного забора — и проще, и быстрее.
  • Есть расхожее мнение, что деревянные заборы не столь качественно выполняют «охранные» функции. Но опять же — все не столь очевидно. По большому счету, злоумышленнику, если он «нацелен» на конкретный объект, нет особой разницы, через какую ограду перебираться.

То же самое касается и сохранности самого ограждения – похитить деревянные детали забора, безусловно, можно. Но столь же уязвимы в этом плане и заборы из профнастила или даже сетки-рабицы. То есть никаких особых преимуществ перед деревянным у других типов нет. И вопросы охраны своей территории обычно решаются иными способами, в которых забор играет лишь вспомогательную, ограничивающую участок задачу.

А для функций охраны лучше продумывать другие меры — благо, в наше время недостатков с вариантами нет. Это и традиционные (например, сторожевые собаки), и современные – системы видеонаблюдения и сигнализации.

  • Часто перед заборами ставится основной целью – ограничение внешнего обзора территории для посторонних глаз. И в этом случае деревянное ограждение может вполне справиться с задачей. Так, делают заборы полностью сплошными, или размещают детали таким образом, что они, сохраняя «прозрачность» для нормального проветривания огороженной территории, все же создают требуемую «приватность» участка, практически полностью перекрывая обзор.

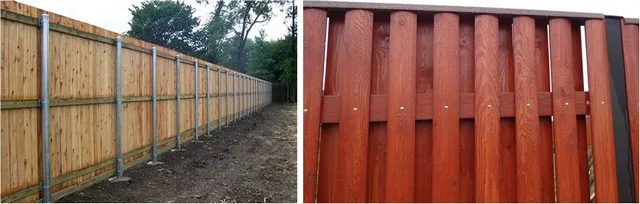

Если вы хотите полностью скрыть свою территорию от любопытных взглядов извне, деревянный забор можно сделать сплошным, или же смонтировать штакетины в шахматном порядке с обеих сторон ограждения

Если вы хотите полностью скрыть свою территорию от любопытных взглядов извне, деревянный забор можно сделать сплошным, или же смонтировать штакетины в шахматном порядке с обеих сторон ограждения

Впрочем, степень «прозрачности» забора – это вообще дело очень субъективное, зависящее от местной «конъюнктуры». Во многих районах до сих пор поддерживаются традиции «открытости». То есть заборы в основном сооружаются для визуального обозначения своей территории и в качестве преграды, например, для домашней птицы, а вовсе не для того, чтобы отгородиться от всего окружающего мира.

  • Наконец, в вину деревянным заборам часто вменяется их недолговечность. Тоже весьма спорное утверждение. Даже собранные из самого незамысловатого материала, при качественной его обработке, такие ограждения прослужат полтора — два десятка лет. А это, если учитывать простоту мелкого ремонта или даже более масштабной замены деталей, очень даже немало. А некоторые породы древесины способны не терять своих качеств и многие десятилетия, если не забывать про своевременный уход за ограждением.

Но длительность эксплуатации забора зависит не только, и даже не столько от специфических особенностей его «деревянной составляющей». Надежность столбов – вот «краеугольный камень» долговечности ограждения.

Об установке металлических столбов для забора и пойдет речь в следующем разделе публикации.

Как правильно установить металлические столбы для деревянного забора

Что обычно используют для металлических столбов забора

Прежде всего, какой материал чаще всего используется для установки таких опор.

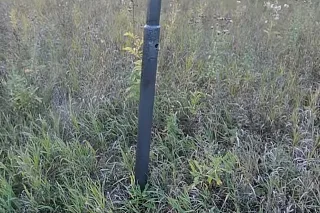

  • Стальные трубы круглого сечения, с наружным диаметром, как правило, не менее 50 мм, с толщиной стенки 3 мм м более. Очень хорошо себя в этой роли показывают трубы НКТ (насосно-компрессорные) – у них выраженно толстые стенки и неплохая антикоррозионная защита. Если внимательно поискать в интернете, то можно найти предложения таких труб б/у – они регулярно списываются и заменяются на новые на буровом оборудовании или при реконструкции напорных трубопроводов. А вот для опорных столбов – послужат еще очень долго.

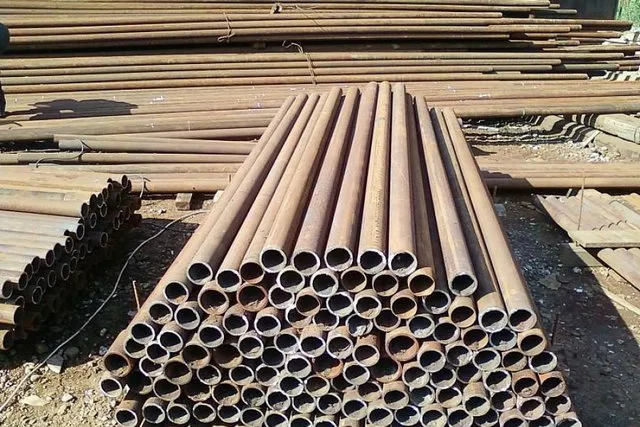

Выведенные из «штатной» эксплуатации трубы НКТ нередко нарезаются и продаются именно для использования в качестве опор для заборов. Стоит поискать…

Выведенные из «штатной» эксплуатации трубы НКТ нередко нарезаются и продаются именно для использования в качестве опор для заборов. Стоит поискать…

  • Профильные трубы квадратного (от 50×50 мм) или прямоугольного (от 60×40 мм) сечения, также желательно с толстой стенкой, от 2.5 мм и более. Такие опоры можно сделать самостоятельно, купив на металлобазе трубу нужного сечения, или даже приобрести уже в готовом виде. Правда, готовые столбы с уже приваренными монтажными кронштейнами и нанесенной антикоррозионной защитой могут обойтись значительно дороже.

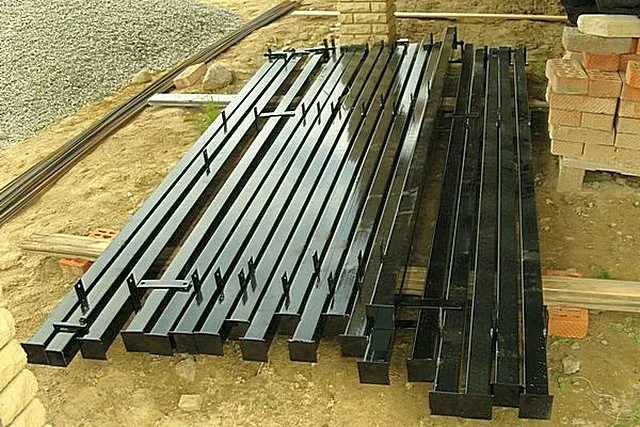

Есть возможность приобретения готовых заборных столбов из профильной трубы. У них уже приварены монтажные «уши» для крепления поперечин забора, заглушка с верхнего торца, нанесено антикоррозионное покрытие.

Есть возможность приобретения готовых заборных столбов из профильной трубы. У них уже приварены монтажные «уши» для крепления поперечин забора, заглушка с верхнего торца, нанесено антикоррозионное покрытие.

  • Для переувлажненных, глинистых, болотистых грунтов, с большой глубиной промерзания, бывает разумнее использовать винтовые сваи. Важно, чтобы столб опирался на стабильный слой, не подверженный морозному вспучиванию, и имел при этом надежную опору, что обеспечивается большой площадью лопастей.

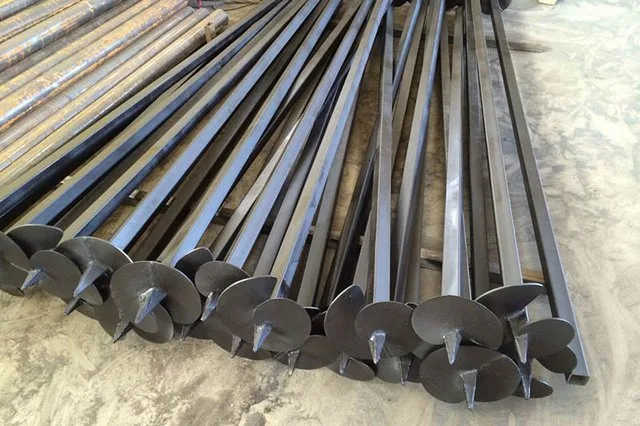

В ряде случаев оптимальным вариантом установки опор для забора становятся винтовые сваи.

В ряде случаев оптимальным вариантом установки опор для забора становятся винтовые сваи.

Такие сваи обычно приобретаются в готовом виде. Для деревянных заборов нет нужды приобретать слишком мощные опоры. Так, в стандартном ассортименте выпускаемых свай есть модели СВС-57 и СВС 76 (СВС – свая винтовая сварная, а число показывает диаметр трубы)

Для примера – чертеж стандартной сваи СВС-57

Для примера – чертеж стандартной сваи СВС-57

Например, для разреженного забора, который не станет «ловить ветер» за счет высокой парусности, бывает достаточно СВС-57, но это, как правило, больше подходит для ограждений из сетки-рабицы. Для часто расположенного штакетника или, тем более, для полностью сплошного забора предпочтительнее будет свая СВС-76.

Установка таких опор – отдельный разговор, поэтому в данной статье рассматриваться не будет. Но на нашем сайте – достаточно информации по этому вопросу.

Что необходимо знать о винтовых сваях?

Пожалуй, ни один другой фундамент не вызывается столь активных споров между сторонниками и противниками этой технологии. Подробнее о достоинствах и недостатках свайно-винтового фундамента читайте в специальной публикации нашего портала.

  • Значительно реже деревянные заборы устанавливаются на иные стальные прокатные профили (уголки или швеллеры). Если же и встречается такое – то это, как правило,  опоры от старых заборов, а устанавливал их, вероятно, когда-то хозяин, работавший в строительно-монтажной организации, где можно было в свое время практически задаром разжиться подобным материалом. Да и по несущим способностям такие опоры все же проигрывают трубам, круглым или профильным. Так что – не вариант.

Любые металлические опоры удобны к тем, что можно применить различные способы крепления к ним поперечин (прожилин) забора.

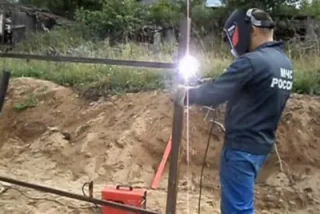

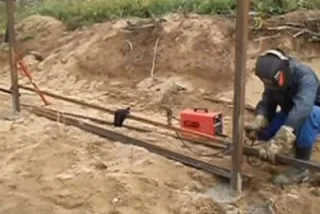

— Если есть сварочный аппарат и умение работать с ним – то вообще никаких проблем. К столбу привариваются кронштейны того или иного типа, к которым уже крепятся деревянные детали.

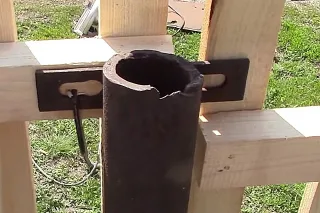

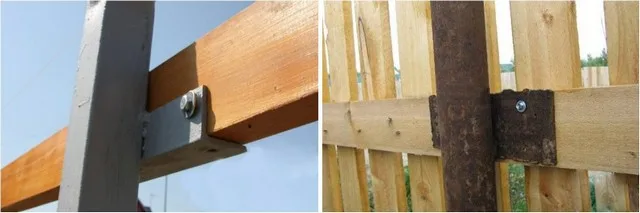

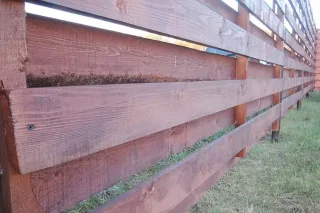

Если есть возможность выполнения сварочных операций, то кронштейны или монтажные площадки можно просто приварить к металлическим опорам

Если есть возможность выполнения сварочных операций, то кронштейны или монтажные площадки можно просто приварить к металлическим опорам

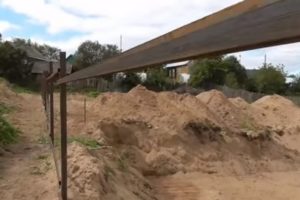

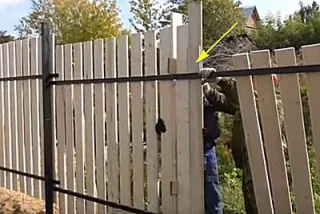

Или другой подход — сами поперечины забора также изготавливаются из стальной профильной трубы и привариваются к столбам. А потом уже идёт монтаж деревянных штакетин непосредственно на стальные прожилины.

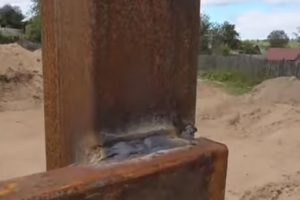

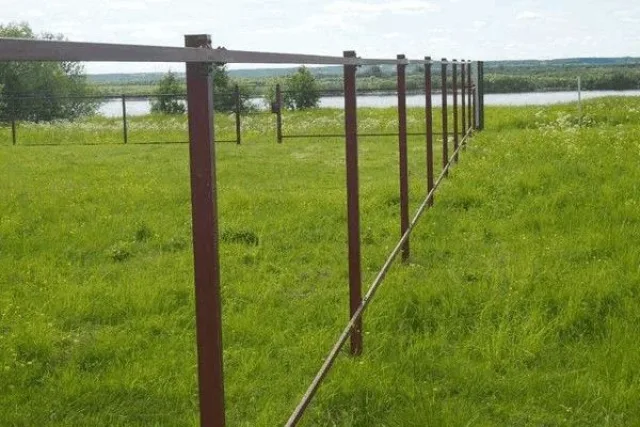

Другой вариант использования сварки – к столбам намертво закрепляются прожилины из профильной трубы, а деревянный штакетник уже будет крепиться к ним саморезами.

Другой вариант использования сварки – к столбам намертво закрепляются прожилины из профильной трубы, а деревянный штакетник уже будет крепиться к ним саморезами.

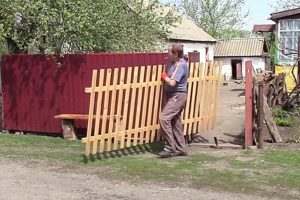

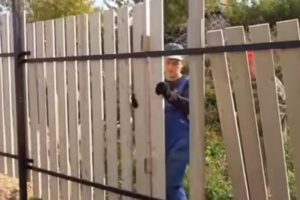

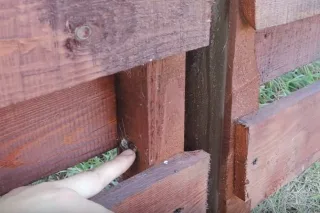

— Но можно вполне обойтись и без сварки. Один из вариантов – на столбы на болты или саморезы крепятся специальные кронштейны, которые станут хорошим основанием для дальнейшего монтажа деревянный или металлических перекладин. Производятся подобные кронштейны и для труб круглого сечения.

Удобные кронштейны, точно подогнанные под размер профильной трубы опоры, позволяют обойтись без использования сварки

Удобные кронштейны, точно подогнанные под размер профильной трубы опоры, позволяют обойтись без использования сварки

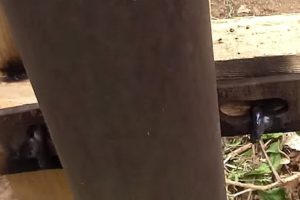

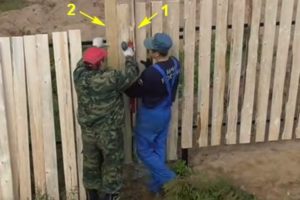

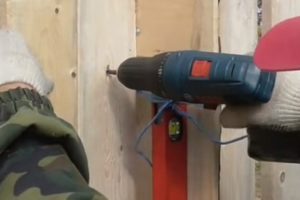

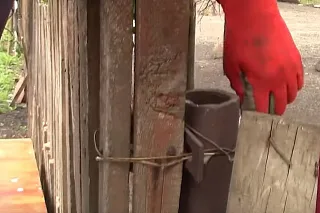

Практикуют и более упрощенные подходы. Например, деревянные вертикальные стойки напрямую крепятся мощными саморезами к трубе, а от них уже дальше «пляшут» при монтаже забора.

Одним словом, явным достоинством металлических опор является то, что можно придумать максимально удобный для себя, и в то же время – надежный способ дальнейшего монтажа конструкции забора.

Как устанавливать столбы?

  • Безусловно, работа начинается с разметки участка, трассировки линии забора, определения конкретных точек установки опор. Нередко разметочные операции приходится предварять расчисткой линии ограждения, уборкой крупных камней, планировкой поверхности, корчеванием пней, удалением кустарников и т.п. Но это – издержки любого строительства.

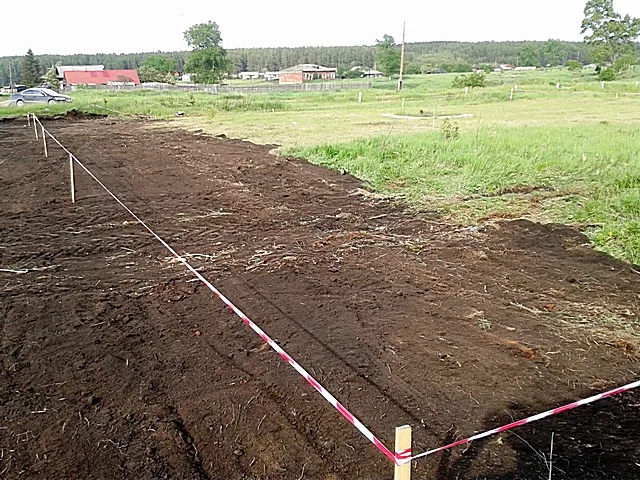

Первые шаги – разметка линий, по которым должен расположиться забор. Возможно, предстоят работы по очистке этих полос от крупного мусора и мешающей проведению работ растительности

Первые шаги – разметка линий, по которым должен расположиться забор. Возможно, предстоят работы по очистке этих полос от крупного мусора и мешающей проведению работ растительности

Удобнее всего для начала точно установить угловые столбы. Поле этого между ними можно будет натянуть трассировочный шнур или трос, и по этой линии уже наметить центры ям под установку всех промежуточных опор по всей стороне ограждения. Чаще всего шаг установки опор принимают 2,5 метра. Это, конечно, не догма, но для обычного забора-штакетника такой пролет видится оптимальным.

Шнур между угловыми столбами удобнее натягивать поверху, так, чтобы он задал не только точную линию по направлению, но и высоту каждого промежуточного столба. Растянутый на высоте шнур не будет мешать при выкапывании ям, не станет путаться под ногами во время всех остальных операций. Кроме того, разметка и контроль вертикальности установки опор с ним облегчатся.

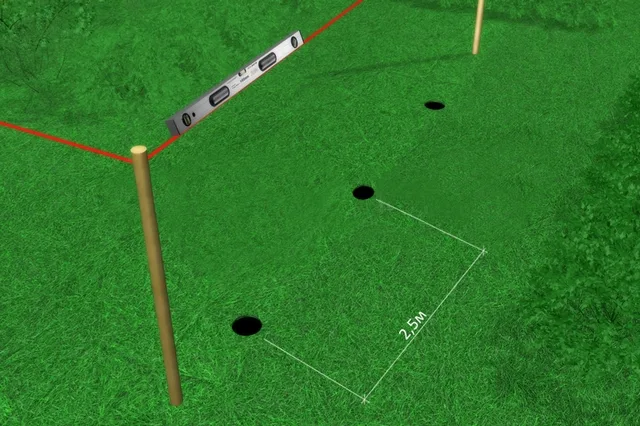

Шнур или тросик, растянутый по верху угловых столбов, существенно облегчит и разметку линии забора, и установку опор.

Шнур или тросик, растянутый по верху угловых столбов, существенно облегчит и разметку линии забора, и установку опор.

  • Если точки столбов намечены, можно переходить к установке опор. И вот здесь важно правильно выбрать технологию максимально надежной фиксации металлического столба в грунте.

Для того чтобы опора стала надежным основанием, могла противостоять внешнему механическому воздействию, в том числе ветровому (что особенно важно для заборов с большой парусностью), ее рекомендуется заглублять в грунт на глубину не менее 1/3 высоты забора. Например, для двухметрового ограждения это будет порядка 700÷800 мм. Но это еще – при высокой несущей способности грунта и при отсутствии явлений его зимнего вспучивания. На глинистых же, переувлажненных, болотистых грунтах обязательным условием является погружение опоры на глубину ниже уровня промерзания. Впрочем, этого правила рекомендуется придерживаться всегда, на любом типе грунта.

Наиболее часто применяемые способы установки столбов показаны на схеме ниже.

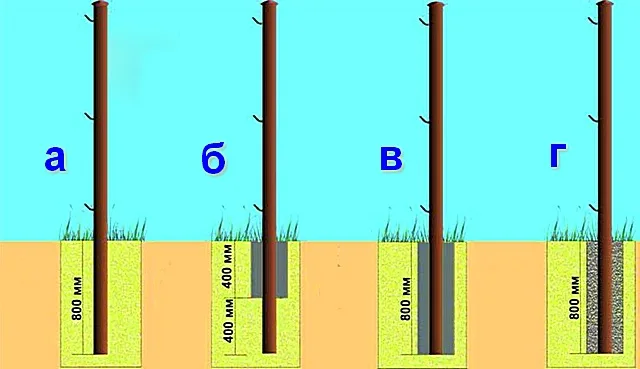

Несколько способов установки и фиксации металлических столбов в грунте

Несколько способов установки и фиксации металлических столбов в грунте

а – единственный способ, не предусматривающий предварительного выкапывания скважины под установку опоры. Металлический столб просто вбивается в грунт на необходимую глубину.

Очевидно, что такой подход – не самый удобный и надежный. Заколотить опору в грунт на солидную глубину, не имея специальной техники – задача непростая даже на податливом грунте. И это еще в том случае, если не попадется каменистый пояс. Кроме того, при таком забивании весьма проблематично точно выдерживать вертикальность опоры, особенно если она должна быть довольно высокой над поверхностью земли.

Таким образом, кроме отсутствия этапа земляных работ, сколь-нибудь существенными достоинствами такой подход похвастать не может.

б – этот способ, равно, как и все последующие, уже требует предварительного бурения скважины под установку столба. Применяется метод частичного (комбинированного) бетонирования.

На схеме показан вариант, когда нижняя часть скважины забивается бутовой смесью или просто грунтом, а верхняя половина – бетонируется до уровня земли. Казалось бы – неплохо, в плане экономного расходования бетона, но именно показанный вариант становится наиболее уязвимым перед силами морозного вспучивания грунта.

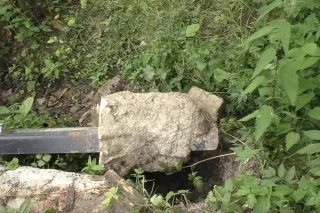

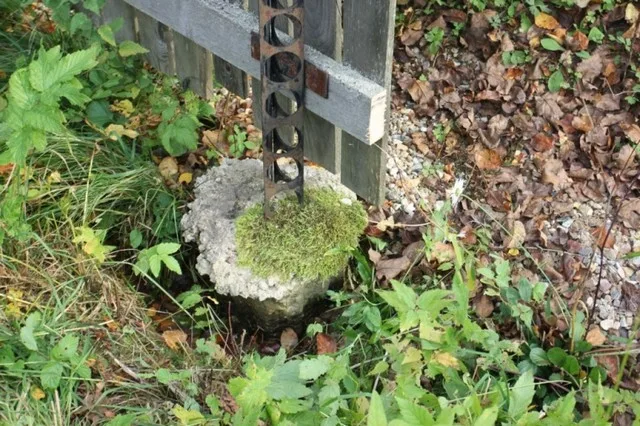

Опора, выдавленная наверх силами морозного вспучивания грунта.

Опора, выдавленная наверх силами морозного вспучивания грунта.

Согласитесь, что бетонная «пробка» расположилась в верхней части скважины, то есть именно на участке максимального воздействия расширяющегося при промерзании грунта. В итоге уже через несколько лет, а то и раньше, может выявиться печальная картина – столбы выдавливаются из земли, и забор получается деформированным.

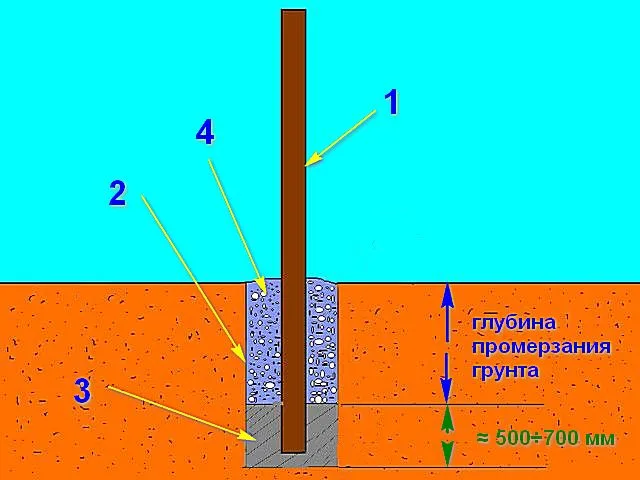

При таком способе частичного бетонирования столба действие сил морозного вспучивания грунта сводится к минимуму

При таком способе частичного бетонирования столба действие сил морозного вспучивания грунта сводится к минимуму

Что делать? Оптимальными видится такой подход. Скважина (поз.2) выкапывается на глубину ниже уровня промерзания, а бетонирование (поз.3) после установки столба (поз.1) проводится в нижней ее части, там, где воздействие выталкивающих сил или вовсе отсутствует, или является незначительным. Ну а верхняя часть скважины вокруг столба затем плотно забивается щебенкой или песчано-гравийной смесью (поз.4) – такое заполнение даже при полном промерзании во влажном состоянии неспособно создать усилия для выдавливания опоры вверх.

Недостатком подобного подхода можно считать то, что при бетонировании нижней части скважины, иногда бывает сложно, до схватывания раствора, удерживать столб строго в вертикальном положении – именно из-за незаполненности верхней части. Но это можно решить установкой временных подпорок.

в полное бетонирование всей скважины. Надежность установки опоры, безусловно, повышается, но уже за счет большего расхода бетонного раствора. Правда, и в этом случае не исключено воздействие довольно значительных касательных сил при вспучивании. Этого можно избежать если применить особую технологию бетонирования – об этом будет подробно рассказано чуть ниже.

гбутование опоры, которой также является одним из способов противодействия морозному пучению грунта. Такой подход обычно практикуется на склонных к зимним «подвижкам» участках, но только при установке опор, которые по плану не будут подвергаться слишком большой внешней нагрузке. Для легкого деревянного забора подобный способ будет вполне применяем.

В качестве заполнителя применяется щебень, ПГС крупной фракции, вполне можно пустить в дело строительные отходы – кирпичный бой, обломки бетона и т.п. Такое наполнение создаёт своеобразный буферный, амортизационный слой, и на опору вспучивающие силы действовать практически не будут. Кроме того, засыпка становится хорошим дренажом для отвода дождевой и талой воды от поверхности опоры.

К недостаткам, помимо уже упомянутого выше, можно отнести сложность качественной, равномерной и очень плотной трамбовки бутового заполнения по всей глубине скважины.

Если выбрана одна из технологий бетонирования опор, то нередко она совмещается с еще одной операцией – с заполнением тем же раствором всей полости трубы. Это придает столбу дополнительную прочность, а внутренняя поверхность получит надежную защиту от коррозии.

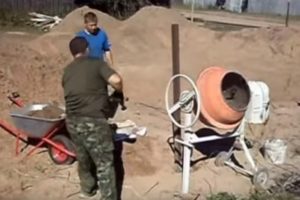

Для бетонирования обычно применяется обычный песчано-щебеночно-цементный раствор марки М200, который проще готовить по месту, порционно, по мере установки столбов. А количество бетона и исходных ингредиентов для его замешивания поможет быстро рассчитать расположенный ниже калькулятор.

Калькулятор расчета количества бетона для установки металлического заборного столба


Укажите запрашиваемые параметры и нажмите «РАССЧИТАТЬ КОЛИЧЕСТВО БЕТОНА И ИНГРЕДИЕНТОВ ДЛЯ ЕГО ИЗГОТОВЛЕНИЯ»
Диаметр скважины под столб D метров 2017-04-19_144030
Глубина скважины G , метров (после засыпки песчаной подушки) 2017-04-19_144600
Планируется заполнение скважины бетоном:
Будет ли заполняться бетоном сама опора?

Для особо сложных в плане морозного вспучивания грунтов, и тем более – под установку на таких участках столбов, на которые будет оказываться значительная нагрузка, рекомендуется применить особую технологию бетонирования. Ее нередко называют «финским столбом». А уж жители Финляндии, страны сурового климата и бесконечных озер и болот, наверняка знают толк в подобных вопросах.

Установка заборного столба по «финской технологии» — пошагово

ИллюстрацияКраткое описание выполняемой операции

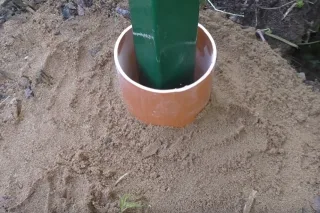

То, о чем уже говорилось выше – силы морозного вспучивания буквально выдавливают забетонированные обычным способом, и особенно – только на верхнем участке скважины, столбы.
Предлагаемый способ дает возможность установки опор, как говорится, «навечно». Он предполагает полное бетонирование по всей глубине скважины, но верхний участок, выше уровня промерзания почвы, заключается в гильзу.

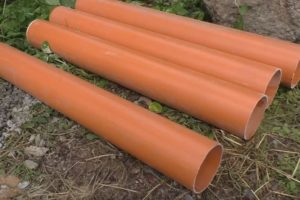

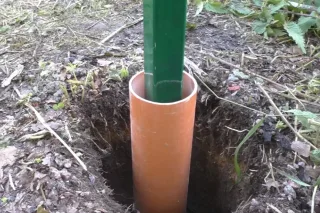

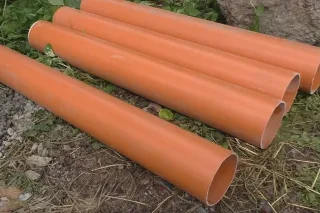

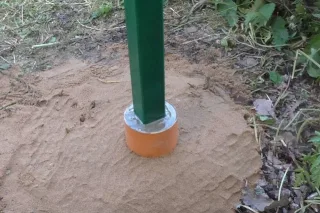

В качестве такой гильзы будет использоваться отрезок пластиковой канализационной трубы диаметром 110 мм.
Лучше всего для этих целей использовать оранжевые трубы – они предназначены именно для наружных коммуникаций, то есть обладают большей прочностью и устойчивостью к перепадам температур.
В рассматриваемом примере трубы нарезаны отрезками по 800 мм.

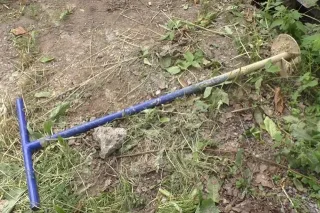

Трубы будут устанавливаться в скважины, для проходки которых используется ручной бур с диаметром лопастей 180 мм.
Если предполагается выкапывание скважин на большую глубину (а так обычно и бывает при использовании подобной технологии), должна быть предусмотрена возможность наращивания штанги бура.
Чтобы на участке строительства забора не разводить лишнюю грязь, и чтобы выбранный грунт просто не мешал работе, его целесообразно сразу убирать в выбранное место. То есть для этого понадобится тачка.
Мастер, делящийся своим опытом, в практике работы не раз сталкивался с труднопроходимыми, очень плотными глинистыми слоями, по которым лопасти бура начинают проскальзывать, не врезаясь в грунт.

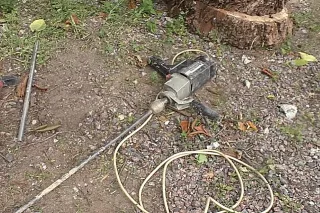

Он нашел способ преодолевать такие препятствия. Для этого используется мощная малооборотистая электродрель.
Для нее готовится особый «бур» — это мощное сверло диаметром 40 мм, к которому приварен «удлинитель» из арматурного прута, длиной 1.5 м и диаметром 14 мм.

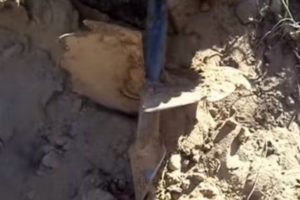

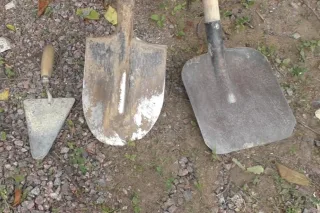

Понятно, что при выполнении таких работ никак не обойтись без лопат.
А при бетонировании наиболее удобным инструментом становится мастерок.
Вспомогательные инструменты для работы над скважиной.

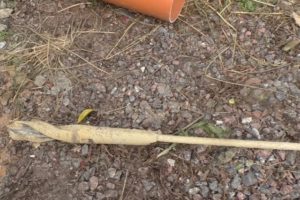

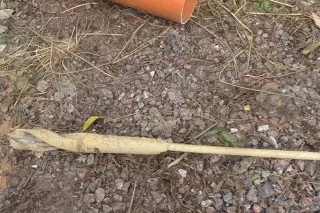

Длинный металлический крючок поможет вытащить попавшиеся по ходу бурения камни.
А если готовая скважина до установки опоры начнет наполняться водой, то вычерпать ее перед бетонированием поможет вот такая самодельная «приспособа», сделанная из пластиковой бутылки.
По задумке мастера столб доверху будет наполняться бетонным раствором.

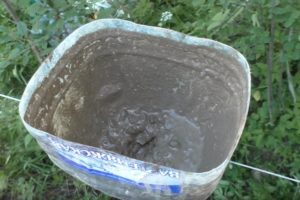

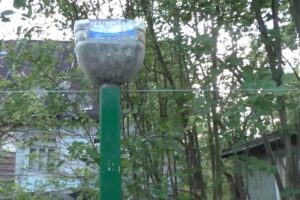

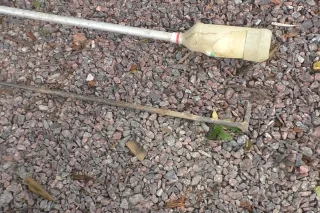

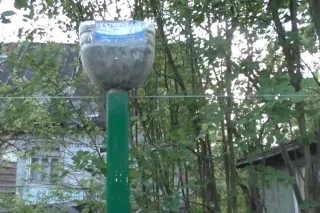

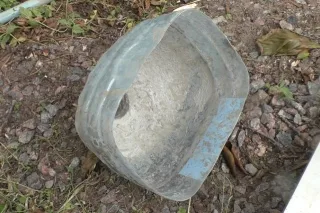

Упростит эту задачу самодельная воронка, изготовленная из шестилитровой пластиковой бутыли от питьевой воды.

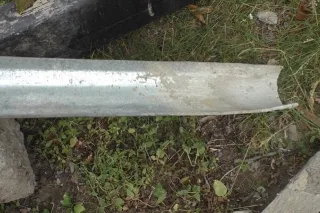

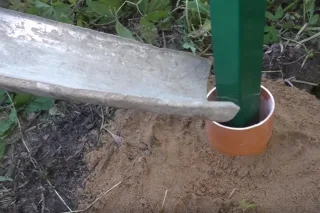

Обычный желоб из оцинкованной стадии поможет с заполнением раствором пластиковой гильзы.

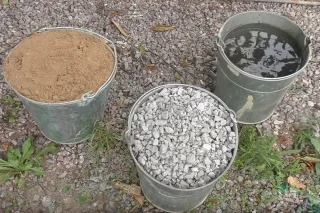

Наготове ингредиенты для приготовления бетонного раствора.
Не показан, правда, только мешок с цементом.

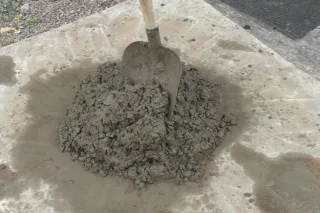

Объемы раствора для установки одного столба требуются небольшие, поэтому мастер решил обойтись для его приготовления просто ровной площадкой.

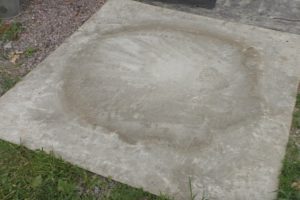

В этих целях полжет послужить даже лист плоского шифера.

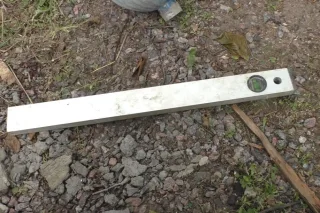

Инструмент, без которого, наверное, не обходится ни одна строительная операция – уровень. Поможет в правильном выставлении столбов по вертикали.

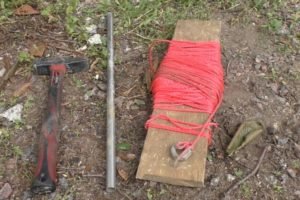

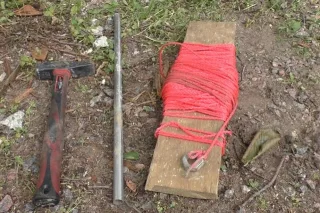

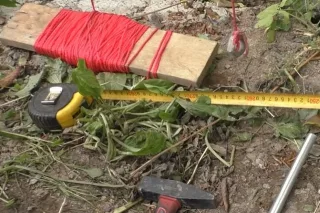

Самодельный отвес из прочного капронового шнура с привязанной к нему тяжелой гайкой.
Шнуру будет «доверена» и еще одна важная операция.

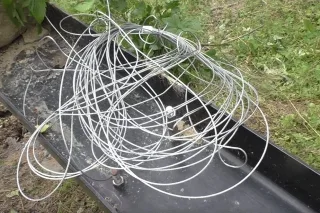

Стальной тросик – именно он будет растягиваться между крайними угловыми опорами и задавать направление и выверенную высоту опор.
Вместо тросика может использоваться и стальная проволока диаметром 2-3 мм, но обязательно – целым куском.

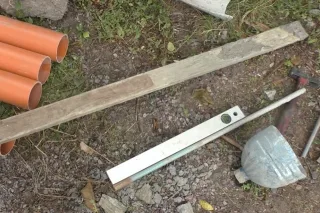

Длинная деревянная рейка 15×50 мм помогает в трамбовке залитого раствора, а отрезком тонкой металлической трубки хорошо проводить «штыкование» — прокалывание бетона для выхода из него воздушных пузырей и максимального уплотнения.

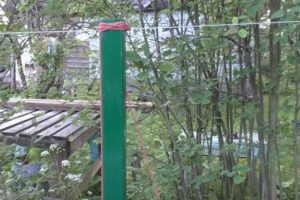

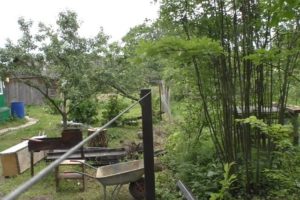

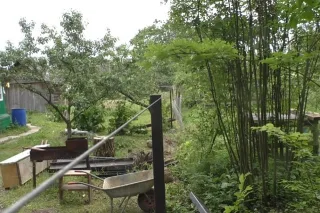

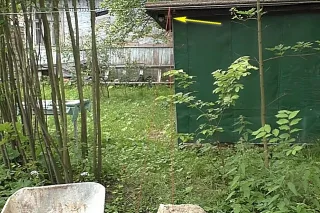

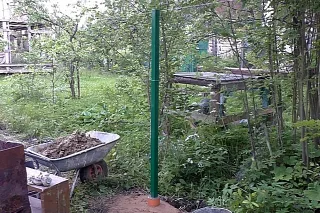

Будет показываться пример установки одного столба. При этом угловые опоры уже были установлены ранее (по точно такой же технологии).

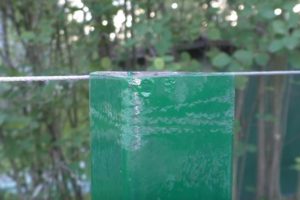

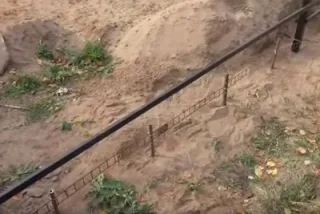

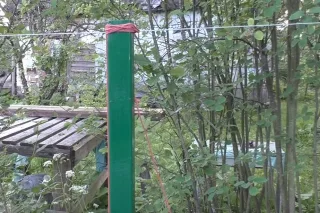

Между ними по верхнему их обрезу натянут тросик. От него удобнее всего начинать разметку.

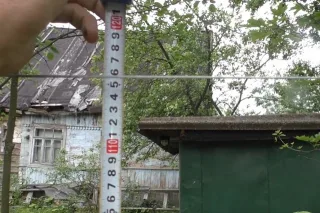

Важно натянуть этот тросик максимально сильно, чтобы провисание было минимальным.
Через натянутый тросик перекидывается импровизированный отвес – шнур с привязанной гайкой.
Отвес точно проецирует линию натянутого троса на грунт.

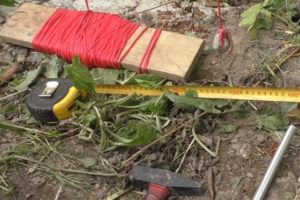

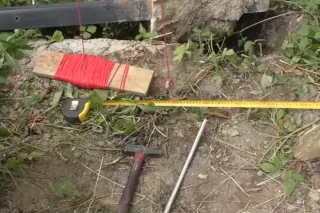

Теперь надо лишь точно с помощью рулетки отложить расчетный шаг установки столбов от соседней, уже ранее выставленной опоры.
В данном случае шаг столбов составлял 2600 мм.
Вот она, точка установки очередной опоры. Ее можно отметить забитым колышком.
А отвес временно убирают в сторону, чтобы он не мешал проведению земляных работ. Но он еще понадобится для контроля вертикальности бурения скважины и для точного вставления столба.
Перед началом выкапывания скважины имеет смысл сразу привести в готовность и саму опору. объясняется это просто. Скважина может начать заполняться водой из грунта или от внезапно пошедшего дождя, так что бетонирование лучше проводить сразу после ее бурения на расчетную глубину. А трубе после антикоррозионной обработки все же необходимо время для застывания грунтовки или краски.

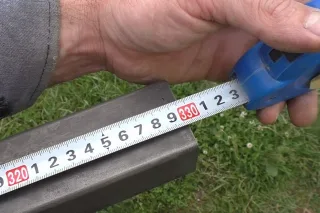

В рассматриваемом примере для столбов применяется профильная труба квадратного сечения 50×50 мм. Длина трубы – 3300 мм. Из них 2000 приходится на высоту столба над поверхностью грунта и 1300 уйдёт вниз.

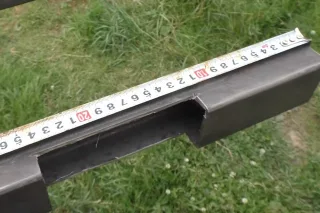

Обратите внимание – на нижней стороне трубы вырезано окно. Его край расположился на расстоянии 120 мм от торца, и длина этого окошка также 120 мм.
Эта хитрость повышает прочность бетонирования опоры в грунте, дает возможность создания общего монолита бетонного заполнения скважины с аналогичным заполнением самой трубы.
Трубу необходимо тщательно очистить от ржавчины, грязи и маслянистого налета.

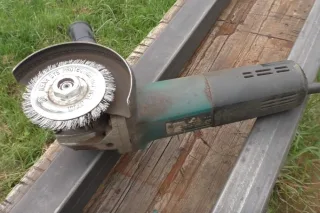

Лучше всего с этим справляется металлическая щетка, установленная на «болгарку».

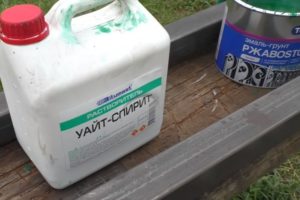

Затем поверхность трубы необходимо обезжирить, например, уайт-спиритом.
После высыхания растворителя вся поверхность трубы покрывается специальной антикоррозионной грунтовкой или краской.
Иногда для подземных участков применяется битумный праймер.

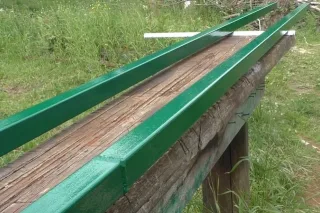

Трубы получили соответствующую обработку и оставлены сохнуть.
Можно переходить к подготовке очередной скважины.

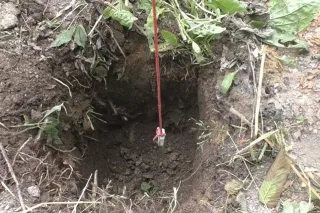

Прежде чем начинать работу ручным буром, имеет смысл выкопать небольшой приямок. Его центр контролируется все тем же отвесом.

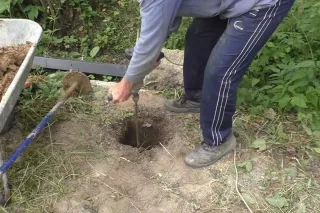

Начинается процесс бурения.
Если повезет, то он должен пройти без особых осложнений.

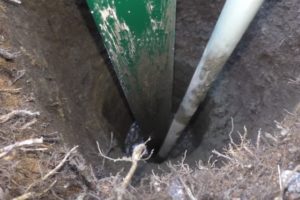

Бывает, что попадаются камни, которые приходиться поддевать металлическим крюком и выдергивать наружу.

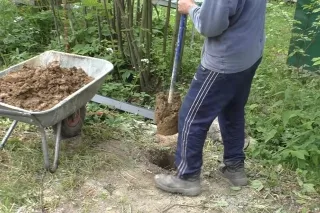

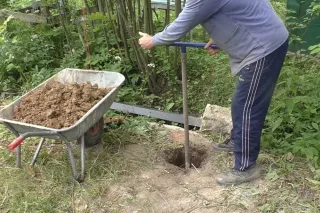

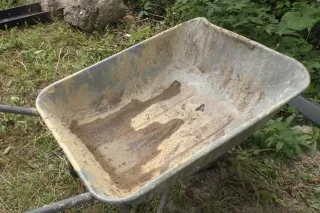

Выбранную землю лучше всего сразу, не откладывая, сбрасывать в поставленную поблизости тачку.
По мере наполнения тачки, грунт отвозится к месту его временного складирования.
Если попался сложный для проходки участок, можно попробовать просверлить в дне скважины три — четыре отверстия с помощью дрели с установленным мощным сверлом на длинной штанге.
После этого, как правило, бур успешно проходит дальше.

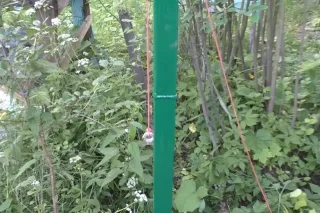

В процессе бурения опущенный в скважину отвес поможет убедиться в том, что направление проходки выбрано правильное, по вертикали, и не уходит в сторону.
По мере углубления в грунт, бур наращивается еще одной метровой штангой.

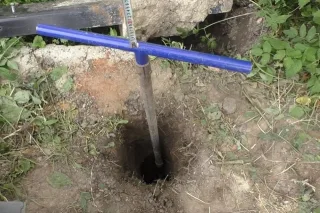

Когда по примерным прикидкам глубина бурения становится близка к расчётной, проводится периодический ее промер.
Это сделать совсем несложно. Нужно лишь заранее измерить расстояние от нижнего края лопасти бура до рукоятки.
Например, мы знаем, что длина бура до перекрестья рукоятки после установки удлинителя составляет 2100 мм. Измеряем расстояние от этой рукоятки до натянутого сверху троса.
Так как у нас опора имеет длину 3300 мм, и ее верхний торец после установки должен прийтись вровень с тросом, нам нужно копать, пока промеряемое расстояние не станет равным 1200 мм.
Измерение на данной иллюстрации показывает, что осталось совсем немного – порядка 45÷50 мм.

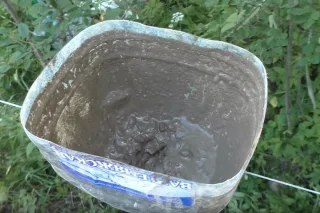

Когда скважина полностью готова, можно замешивать бетонный раствор.
Мастер подсчитал, что для полного заполнения одной скважины и трубы по такой технологии ему требуется 40 литров бетона.

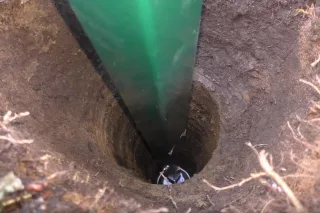

Труба устанавливается в скважину.
Ее соответствие линии забора и вертикальность положение легко контролируется опять же с помощью отвеса.
Маленькая хитрость. После того как трубе придано требуемое положение, можно провести ее временную фиксацию, примотать шнуром отвеса к натянутому тросу.
Так у мастера освобождаются руки для заливки бетона в нижнюю часть скважины.
А подкорректировать положение, если это потребуется, можно будет и после окончания этой заливки.
Столб установлен на свое место, правильно позиционирован и временно зафиксирован — можно заполнять нежную часть скважины.
В данном примере заливка этого участка будет производиться на высоту 600 мм ото дна.
Раствор заливается не разом – постепенно, примерно по 100 мм высоты скважины.

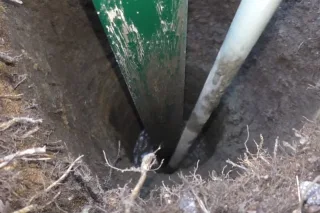

Проводится «штыкование» — узкой трубкой неоднократно прокалывают залитую массу, чтобы не допустить полостей.
Глубину наполнения можно контролировать деревянной рейкой со сделанной на ней отметкой. Этой же рейкой ведется максимально возможная трамбовка бетона.
После того как нижняя часть скважины забетонирована на запланированную высоту, проверяется положение столба, снимается ферменная его фиксация к тросу.
В итоге опора должна окончательно принять требуемое положение.

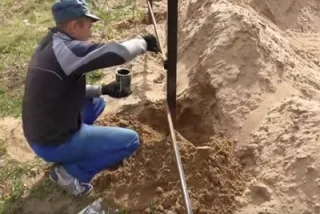

Через верх столба на него надевается пластиковая гильза. Она опускается вниз, до упора в утрамбованный бетонный раствор.
Так как длина гильзы составляет 800 мм, а от уровня бетона до поверхности грунта – 700 мм, пластиковая труба будет выступать сверху на 100 мм, как и было задумано.
Все внешнее пространство между гильзой и грунтом с максимально возможной плотностью заполняется песком или ПГС мелкой фракции.
Засыпку песка также ведут послойно, по 100-150 мм, с обязательной трамбовкой каждого слоя.
Заполнение ведут вплоть до общей поверхности грунта.
Следующая операция – это заполнение самой гильзы бетонным раствором.

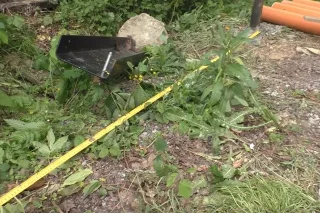

Вот когда понадобится жестяной желоб – им очень удобно будет направлять раствор в полость пластиковой трубы.
Нелишним будет напомнить, что и здесь заливка чередуется с уплотнением бетона.
Операция продолжается, пока вся гильза «под завязку» не будет плотно заполнена раствором.
И осталось только заполнить раствором саму полость столба.
Для этого в торец профильной трубы вставляется самодельная воронка – ее резьбовое горлышко почти идеально подходит по диаметру к внутреннему сечению опоры.
Бетонный раствор заливается в полость столба без особой спешки, постепенно, порционно.
При необходимости бетону «помогают» опуститься вниз с помощью длинного арматурного прута.
Заполнение ведется до самого верха, пока раствор не станет выступать небольшой «шапочкой».
Все, на этом работа по установке опоры считается успешно выполненной. Можно переходить к следующему столбу.
Не исключено, что кому-то такая технология покажется «тягомотной». Но зато при подобном подходе можно быть уверенным, что опора справится с любыми теоретически возможными нагрузками, которые могут выпасть на забор.
Никакие силы морозного вспучивания никак не потревожат ее заданного положения.
Получившийся цилиндрический «подиум» только подчёркивает аккуратность столбика.
А бетонное заполнение трубы, кроме дополнительной прочности и антикоррозионной внутренней защиты, позволяет выполнять сварочные работы без особой опаски насквозь прожечь стенку, так как бетон будет способствовать эффективному отводу тепла.

Монтаж деревянного забора на металлические столбы.

В этом разделе статьи будет показано несколько примеров монтажа деревянного забора. Они отличаются как расположением деревянных деталей ограждения, так и методами крепления их к металлическим опорам.

Установка деревянного штакетника на сварную металлическую каркасную конструкцию

В первом примере мастера приняли решение прожилины (поперечины) забора также изготовить из профильной трубы. Заслуживает внимания и их подход к монтажу штакетин – с помощью шаблонов работа выполняется быстро и очень точно.

ИллюстрацияКраткое описание выполняемой операции
Начинается все как обычно. Производится разметка линии забора под установку столбов. Опоры будут располагаться с шагом 2,5 метра. Для бурения скважин используется ручной бур с диаметром лопастей 220 мм. В качестве столбов вновь выступает профильная труба сечением 50×50 мм.

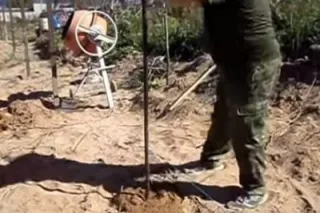

Грунт на участке строительства, по всей видимости, довольно стабильный, так что предполагается установка опор на глубину 1000 мм. Но при этом будет выполняться полное заполнение скважины бетонным раствором.

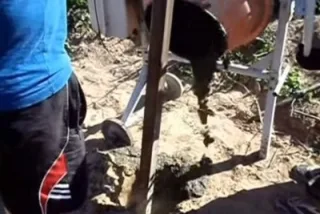

Чтобы ускорить и упростить процесс, приготовления раствора, применяется передвижная бетономешалка сравнительно небольшого объема.
Это, кстати, позволяет готовить раствор прямо около места установки столба, а бетон заливать непосредственно из смесителя в скважину.  Естественно, при этом выполняются обычные операции по «штыкованию» и максимальному уплотнению залитого раствора.

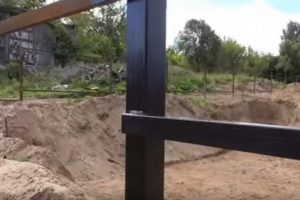

После того как все стойки установлены, а бетонная заливка достаточно хорошо схватилась, производится монтаж прожилин каркасной конструкции. Для этого вначале выполнена разметка, так, чтобы устанавливаемые перекладины заняли строго горизонтально положение и разместились на строго установленном расстоянии от уровня земли. Для прожилин используется профильная труба сечением 20×40 мм. Они привариваются к стойкам. Вначале приварена верхняя перекладина…
…а затем, аналогичным образом, и нижняя, идущая вдоль поверхности грунта. На точность установки прожилин обращается особое внимание, так как верхняя перемычка, помимо всего прочего, станет отправной точкой для работы с шаблоном при установке штакетин – это будет показано ниже.
Соединение опоры и прожилины идет внакладку, со стороны улицы. Такой способ выбран потому, что штакетины на прямых будут монтироваться с равным шагом, без разрывов на опорах.
Территория под строительство расположена на уклоне. А это вынуждает чередовать прямые участки с уступами по горизонтальному уровню перекладин забора. Делается это в тех целях, чтобы штакетины забора по всей протяжённости ограждения расположились примерно на одной высоте от земли. Естественно, в каждой из секций штакетины будут выравниваться по единому уровню. Каркасная конструкция будущего забора смонтирована.
Правда, на участке максимального перепада уровня поверхности земли решено дополнить конструкцию каркаса забора бетонной лентой. Эта лента не будет выполнять никакой несущей функции, ее задача — просто «облагородить» вид получающегося перепада высот. Производится разметка под траншею для установки опалубки. Ширина заливаемой ленты составит всего 150 мм.
Готовятся доски для опалубки, сколачиваются…
…а затем устанавливаются на место щиты. Производится их укрепление подпорками.
Готовится бетонный раствор М200. Он доставляется к месту работы, а потом лопатой аккуратно заливается в опалубку.

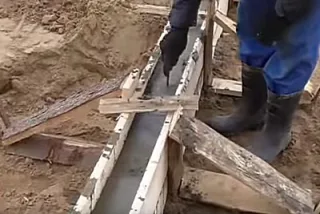

Сразу проводятся все нужные действия по уплотнению залитого бетона. Поверхность будущей ленты тщательно выравнивается по намеченному уровню. опалубку можно будете снять примерно через неделю. В это время будет чем заняться.

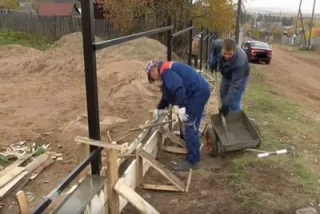

Один работник отряжен на окончательную обработку каркасной конструкции. Необходимо сколоть шлак на сварных швах, тщательно прокрасить эти швы, а затем покрыть антикоррозионной краской-грунтом и все металлические детали основания забора.
Используется специальная краска, позволявшая выполнять нанесение прямо на тонкий слой окислов. Поэтому тщательной зачистки от ржавчины «дол металлического блеска» не проводилось.
Параллельно в импровизированной столярной мастерской ведется изготовление штакетин. Используется обрезная доска 20×100 мм. Забор планируется средней высотой 1900 мм, и при этом между грунтом и штакетником предполагается выдерживать примерно 100 мм. (Примерно – потому что на склоне это расстояние может «плавать» даже в пределах одной секции, так как все доски будут выравниваться по одному горизонтальному уровню). Таким образом, все заготовки точно нарезаются в единый размер 1800 мм.
Доски хоть и обрезные, но не строганые.  И забор от этого может после покраски смотреться неаккуратным. Поэтому производится обработка каждой детали на фуговальном станке. Обрабатываются в один проход лицевая и тыльная стороны доски. Мастер использует специальное приспособление, позволяющее плотно, с нужным прижимом, но в то же время — безопасно подавать доску на фуговальный барабан.
Вот оно, это нехитрое приспособление. Фанерная пластина толщиной 10 мм, к которой для удобства прикручена самодельная деревянная рукоятка. Через фанеру насквозь ввернуты саморезы, так, чтобы их острие выступало снизу буквально на 1,5÷2 мм – для обеспечения нужного сцепления при подаче доски на фугование.
Проводится подобная обработка и по торцевым плоскостям досок, с обеих сторон. По мере готовности материала его можно доставлять к месту проведения монтажа забора.
Штакетины решено устанавливать с шагом 50 мм. Как эту работу выполнить максимально быстро и качественно, чтобы все доски, во-первых, были строго вертикальны, а во-вторых – их края в пределах секции выстроились точно по одному горизонтальному уровню? Работа существенно упроститься, если заранее смастерить нехитрый шаблон-кондуктор.
Шаблон состоит из двух направляющих. Первая задает величину просвета между штакетинами – для этого к ней прикручены перемычки, точно задающие нужное расстояние. Кроме того, к ней привязан обычный строительный уровень, который необходим для осуществления контроля за вертикальностью установки. Вторая направляющая – прижимная. Она будет точно позиционировать штакетину по высоте.
Последовательно выполнения операции такая: - На прожилину забора вешается первая направляющая и плотно прижимается к уже ранее установленной штакетине. Контролируется вертикальность установки – хотя она должна и так соблюдаться, если предыдущие детали выставлены ровно. Но лишний раз убедиться – никогда не помешает. – Берется очередная штакетина и плотно прижимается к первой направляющей. Тем самым задан нужный просвет между досками.
Следующим шагом штакетина прижимается с противоположной стороны второй направляющей. На этой направляющей сзади прикручена ограничительная дощечка, которой она будет упираться в верхнюю прожилину каркаса забора.
А на торцевой част сверху завернут саморез, на строго выверенном расстоянии от нижнего торца опорной дощечки, задающем высоту штакетины над верхней перекладиной каркаса.
Дальше — все просто. После установки штакетины вторая направляющая подается вниз, до упора задней дощечки в прожилину каркаса. А верхний стопор-саморез в это время толкает вниз штакетину, таким образом точно выставляя ее на необходимую высоту по общему уровню.
Осталось только окончательно закрепить штакетину на прожилинах. Для этого будут использоваться саморезы 35 мм с широкой шляпкой, с наконечником-буром по металлу. Это позволит обойтись без дополнительной операции сверления отверстий. С хорошим шуруповертом при приложении достаточного усилия саморез уверенно проходит стальную стенку толщиной 2,5 мм и надежно фиксируется в ней.
Трещотка шуруповерта настроена таким образом, чтобы головки саморезов слегка, на 0,5÷1 мм, притапливались в древесине. Это поле прокраски даст дополнительную защиту от преждевременной коррозии. Вначале штакетина прикручивается к верхней прожилине, а затем, после дополнительного контроля вертикальности положения – к нижней. Лоска неширокая, так что для крепления будет достаточно по одному саморезу по центру.
Использование шаблона позволяет паре работников выполнять монтаж штакетника очень быстро и качественно. На иллюстрации показан монтаж забора на участке, где выполнялась заливка бетонной ленты.
Если есть свободные рабочие руки, то можно сразу же, параллельно монтажу, проводить обработку уже установленных участков забора.

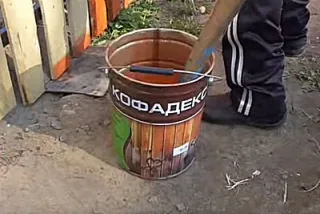

Для обработки деревянных деталей использована антисептическая пропитка с тонирующим эффектом «Кофадекс». Ее обильно наносят кистью, не забывая при этом покрыть и все торцевые стороны досок.

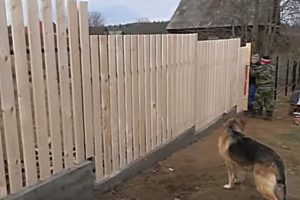

Итог работы: очень аккуратный, ровный, прочный и получивший хорошую защиту от внешнего воздействия забор — готов.

Установка нового деревянного забора взамен демонтированного старого

В этом примере задача перед мастерами будет несколько проще. Предстоит установить новый деревянный забор вместо старого, подлежащего демонтажу. При этом остаются на месте опорные металлические столбы с приваренными к ним когда-то монтажными кронштейнами. По всей видимости, работа выполняется в южном регионе – грунт имеет хорошую плотность и устойчивость, не подвержен вспучиванию, так что положение столбов за период длительной эксплуатации (говорят про 30 лет) особо не изменилось. Это существенно упрощает и ускоряет весь процесс установки забора.

ИллюстрацияКраткое описание выполняемой операции
Вот этот забор, прослуживший несколько десятков лет и уже изрядно за это время обветшавший, предстоит заменить на новый.
При этом опоры будут использоваться старые.
В свое время при установке старого забора особо «не заморачивались» — некоторые секции просто притянуты к столбам проволокой.

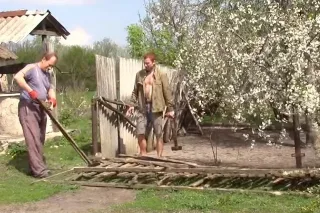

Начинается демонтаж старого ограждения.
Особых усилий эта операция не потребовала.
На иллюстрации хорошо видны старые столбы с приваренными к ним «ушами» — к ним и будет монтироваться новое ограждение.
Больше времени занял не столько демонтаж, сколько вынос снятых секций и расчистка участка под установку новых.
Остатки старого заборы выносятся и складируются в выбранном месте.
Пойдут теперь на дрова.

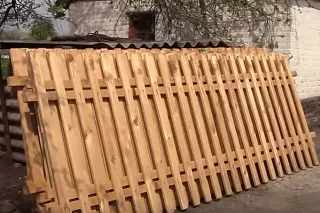

Заблаговременно были изготовлены новые секции штакетника.
Расположение их прожилин, для которых использовался брус 40×50 мм, сразу выбиралось с учетом расположения монтажных площадок, приваренных к металлическим столбам. Так, чтобы обеспечивался нужный просвет от поверхности земли – 100 мм.
Сами штакетины изготовлены из строганой доски сечением 100×15 мм.
К забору в данном случае не предъявляется требований к выполнению «охранной» функции. Это лишь ограждение территории участка и барьер для домашней птицы.

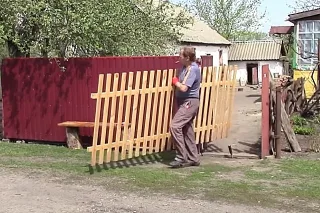

Секции штакетника переносятся на место монтажа.
Длина секций при их сборке бралась равной расстоянию между осями металлических столбов.
Секция примеряется к намеченному для установки месту.
Чтобы временно зафиксировать секцию по требуемой высоте, для удобства выполнения ее дальнейшего крепления, снизу ее можно подпереть подкладками из обрезков доски.

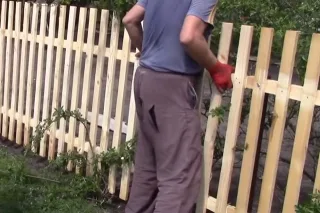

Все, нужное положение найдено, можно переходить к креплению секции.

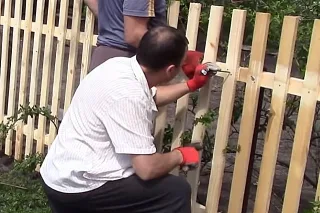

Для этого будут использоваться шиферные гвозди с широкой шляпкой.
Как уже было видно на фотографиях выше, приваренные в столбам монтажные площадки имеют большие проушины.

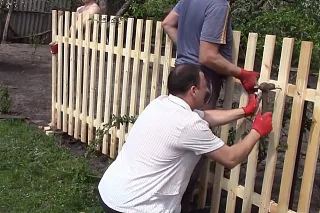

Положение забиваемого гвоздя выбирается таким, чтобы он прошел через проушину и оперся о нижний ее край.
Гвоздь забивается полностью, до упора шляпкой в древесину.
Точно так же вбивается гвоздь и через нижнюю прожилину.
Операция в точности повторяется на противоположной краю секции штакетника, то есть на следующей опоре.
С противоположной стороны забора стержни гвоздей, прошедшие через отверстия кронштейнов, изгибается молотком вниз.
Но это – все еще пока временная фиксация.

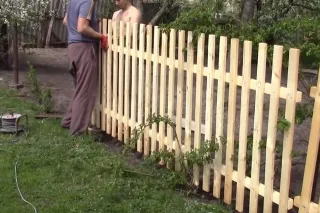

Можно переходить к установке следующей секции.

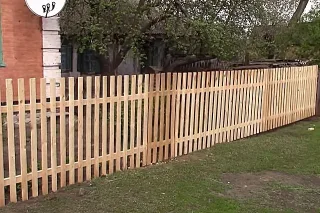

Наконец, все секции забора установлены на место, и, образно выражаясь, подвешены на загнутых гвоздях к кронштейнам столбов.
Пришло время зафиксировать их намертво. Для этого готовится к работе сварочный аппарат.
Загнутые концы гвоздей привариваются с тыльной стороны монтажных кронштейнов.
При этом у мастера есть возможность предварительной небольшой корректировки положения заборной секции, если в этом будет необходимость.
При выполнении сварки, безусловно, потребуется следить, чтобы не произошло возгорания древесины.
После того как крепления будут приварены, оставшийся конец гвоздя с острием можно срезать.
В итоге получается вот такое крепление, которое в достаточной степени обеспечит надёжность конструкции забора.
Как видите, технология установки очень проста.
И довольно внушительный по длине забор, еще и с учетом времени на демонтаж старого ограждения, был возведен всего за несколько часов.

К мастеру, возможно, возникают вопросы. Например, посему бы в таком варианте не использовать крепление па болты – проушины это позволяют? Но он убедительно говорит, что подобная технология вполне оправдана, так как возведение забора с использование гвоздей становится менее затратным. Да и испытание временем такой способ крепления уже выдерживал.

Второй вопрос – почему бы не прокрасить столбы перед монтажом секций. И не установить на них сверху заглушки – ведь сварочный аппарат все равно был под рукой?

А в целом, такой подход, как кажется, вполне заслуживает внимания.

Горизонтальный деревянный забор на винтовых сваях

Еще один пример самостоятельного строительства забора. В этом случае хозяину больше пришлось по душе горизонтальное расположение досок.

ИллюстрацияКраткое описание выполняемой операции
Грунт на участке строительства недостаточно устойчивый, со склонность к вспучиванию и с большой глубиной промерзания. Поэтому хозяин решил в качестве опор для забора (а он планируется довольно массивным) применить винтовые сваи.

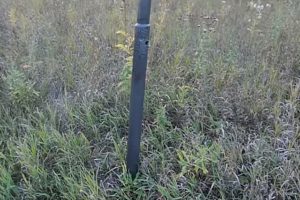

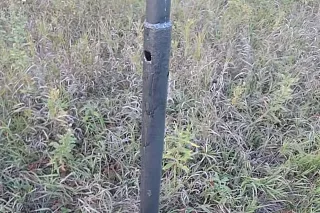

Сваи вкручены в грунт на два с половиной метра, и еще около полуметра выступает над поверхностью.
Этого недостаточно для опор, так как забор планируется высокий – порядка двух метров. Поэтому 76-миллиметровые сваи были наращены 60-миллиметровой трубой, сплошным швом по окружности.
(Не вполне понятно, почему сразу при этом было не заглушить отверстия, которые применялись для рычагов при вкручивании опоры? Или, вообще – не пожертвовать этим коротким ослабленным участком, срезав его и затем приварив удлинение?).
Сверху готовая опора заглушена круглой приваренной пластиной.
Сразу выполнена и антикоррозионная обработка металлических опор – они полностью покрыты защитной краской-грунтом.
Переходим к конструкции самого ограждения.

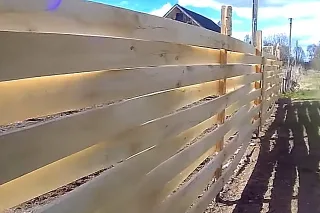

Как видно, выбрано горизонтально расположение досок. Доска используется сечением 20×100 мм.
Основанием для крепления досок служат бруски 50×50 мм, которые зафиксированы на трубе опоры.
Для крепления бруса сверлились отверстия, а затем вкручивались мощные кровельные саморезы.
Без предварительного сверления пройти 5-миллиметровую стенку только полагаясь на бур самореза – очень проблематично.
Доски расположены с шагом, равным их ширине, то есть 100 мм.
Аналогичным образом доски смонтированы с противоположной стороны ограждения, но только со «смещением по фазе». То есть получается так называемое шахматное расположение деталей.
Сами доски крепятся к брусу саморезом, хотя создается устойчивое впечатление, что одного самореза все же недостаточно — детали довольно массивные.
Для быстрого и точного монтажа досок модно изготовить два шаблона равной высоты. После установки первой, нижней доски с использованием уровня, дальнейший монтаж уже удобнее будет проводить именно с использованием таких «калиброванных» подставок.
С каждой из сторон закреплено по девять досок.
Такое расположение очень оригинально смотрится, дает эффект «полупрозрачности» забора, то есть ограждение не становится преградой для нормального проветривания участка.
Кроме того, в полосе вдоль забора не создается сплошной теневой зоны – летом солнечные лучи проникают сюда сверху, что важно для многих культурных растений.
Но при всём этом - сам участок полностью скрыт он любопытных взглядов.
Еще один нюанс – для усиления конструкции ровно посередине пролета пушен дополнительный вертикальный брус 50×50 мм, к которому доски также крепятся саморезами.
Брус, понятное дело, имеет высоту только с расчетом от краев верхней и нижней доски, то есть он не достает до поверхности земли.
Исключительно из эстетических соображений, хозяин украсил заглушки столбов кованными оголовками, приобретёнными в магазине.
Такой забор дает возможность хозяину несколько варьировать используемый материал. Так, на «парадной» стороне участка, тем более – на лицевой стороне ограждения была применена древесина первого сорта. А вот на тыльной стороне участка, на границе с соседями, полнее можно пустить в ход и материал подешевле.
Впрочем, как мы уже видели раньше, даже обычный не обрезной горбыль может смотреться на подобном заборе очень даже эффектно.
После сборки все деревянные детали забора покрыты защитной краской-грунтом для древесины, с антисептическим действием и окрашивающим эффектом.
Кстати, такое «полупрозрачное» расположение досок позволило упростить и ускорить эту операцию – был применён краскопульт без сколь-нибудь значимых потерь грунтовки.
Просто чтобы завершить тему горизонтального размещения досок забора – еще один оригинальный вариант.
Его еще часто называют «австрийской плетенкой»
Все, в принципе, очень похоже, только доскам с противоположных сторон придаётся встречный изгиб вокруг центрального бруса или даже полноценного столба-опоры.
При этом, конечно, возни получается побольше. Кроме того, потребуется качественный гибкий материал высокого сорта, хорошо обработанный, не имеющий крупных сучков или трещин, чтобы доски не сломались при выполнении изгиба.
Правда, и смотрится такой забор очень выигрышно.

*  *  *  *  *  *  *

Итак, вниманию читателя было представлено несколько вариантов установки деревянного забора на металлических столбах. Есть из чего выбрать, чтобы хотя бы определиться с базовым принципом монтажа. А вот конкретную форму и оформление забора — вполне можно продумать и самостоятельно, исходя из своих предпочтений и возможностей.

А чтобы «подхлестнуть фантазию», предлагаем посмотреть видеосюжет с интересными образцами деревянных заборов.

Видео: Дачный деревянный забор может быть очень красивым

Задайте вопрос здесь или на нашем форуме



Получай лучшее на почту
Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Присоединяйтесь к нашему сообществу

И получите ещё больше идей и лайфхаков по ремонту, дизайну и строительству из наших социальных сетей


Уже 400 000 участников с нами, присоединяйтесь и вы!
