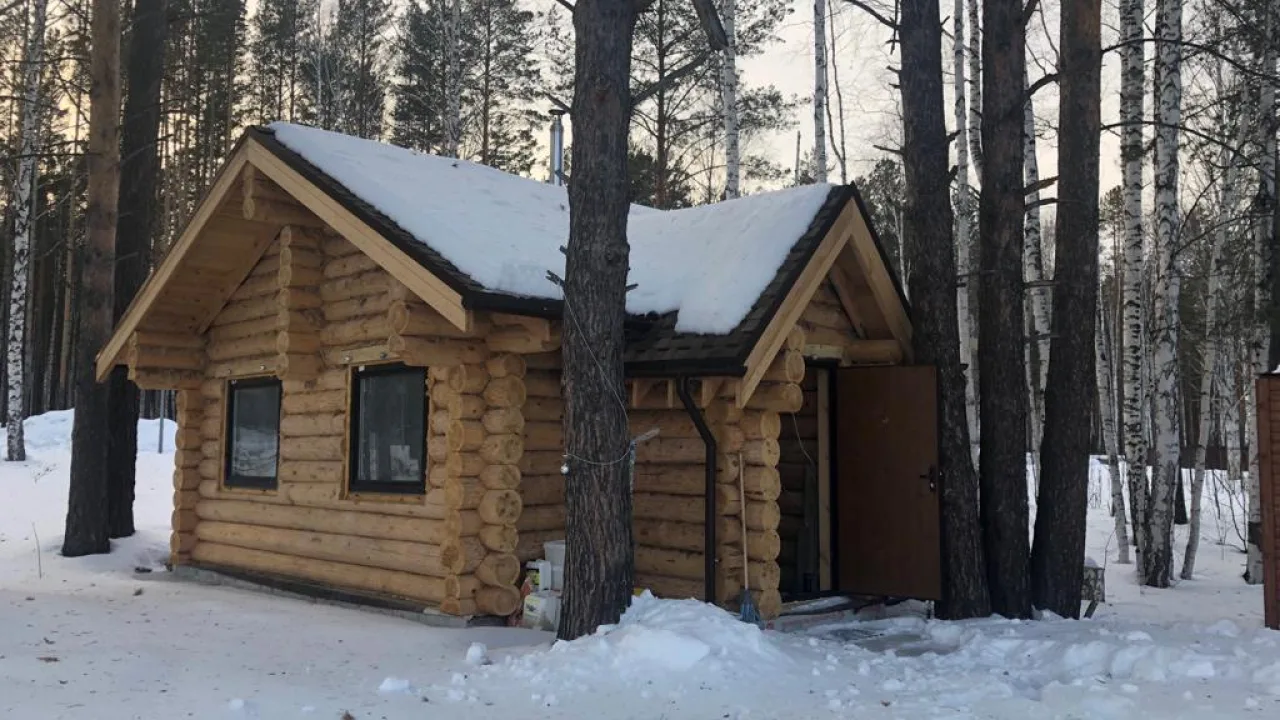

По рукам, да и в баню: история строительства бани на УШП

По рукам, да и в баню: история строительства бани на УШП

Екатерина Пильникова Статью опубликовал:
Обновлено: 20.03.2019

Баня – одна из самых древних русских традиций. С течением времени ничего не меняется, в России по-прежнему любят поддать парку. Изменились только технологии строительства, а с ними и баня – она стала в несколько раз комфортнее и долговечнее. О своем успешном опыте сочетания традиций и инноваций рассказал Виктор Коваленко, житель Екатеринбурга.

Как обойтись без дополнительного фундамента под печь? Почему УШП – эффективное решение? Зачем в бане GSM-датчик? Ответы на эти и многие другие вопросы вы найдете в этой статье.

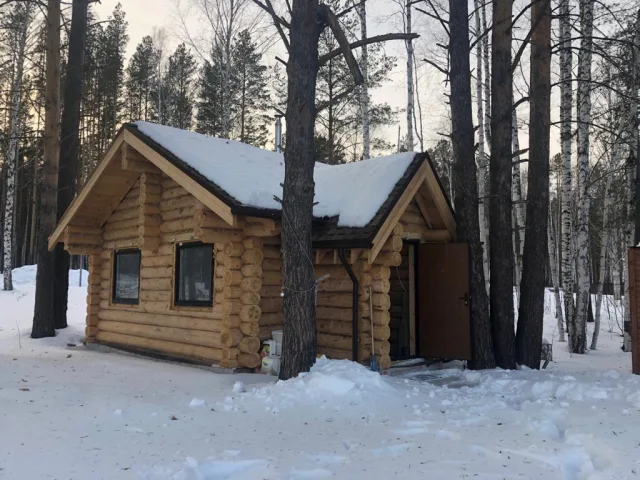

Баня на утепленной шведской плите (УШП)

Баня на утепленной шведской плите (УШП)



Составление проекта бани

Я живу и работаю в Екатеринбурге, но вместе с семьей мы давно мечтали о загородном доме. В прошлом году решили реализовать свою мечту и начали со строительства бани. Выбрали участок площадью 10 соток, расположенный в коттеджном поселке вблизи столицы Урала, и приступили к делу.

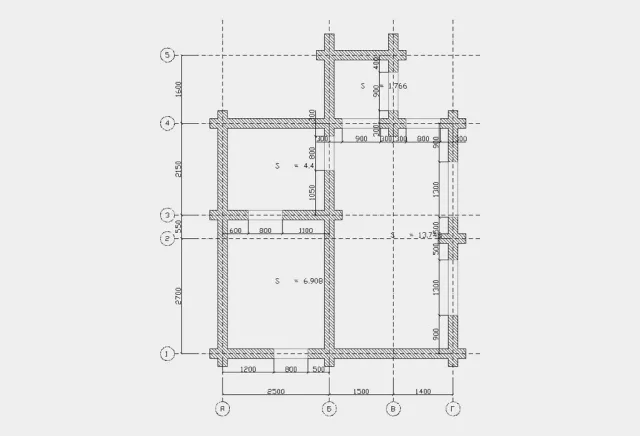

Для начала был составлен подробный чертеж строения

Для начала был составлен подробный чертеж строения

Мы решили не отходить от исконно русских традиций строительства бани и выбрали в качестве основного материала стен оцилиндрованное бревно диаметром 300 мм. В климатических условиях Урала данная толщина стен является оптимальной. Несмотря на то, что этот вариант дороже по цене, в целом он не так серьезно влияет на стоимость строительства, поскольку при толщине 300 мм бревен требуется меньше. В комнате отдыха установили два больших окна размером 1,5 на 1,2 метра.

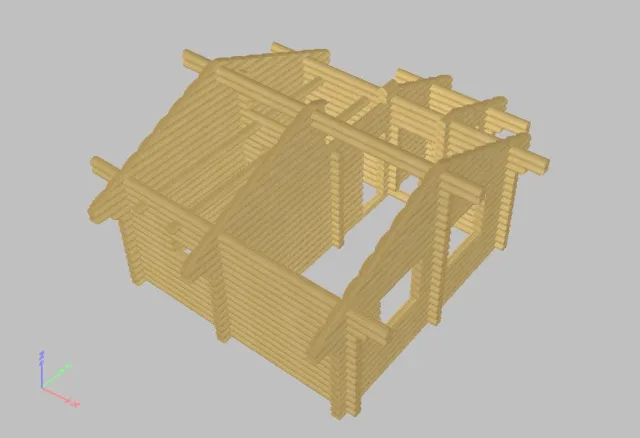

Конструкция бани из оцилиндрованного бревна

Конструкция бани из оцилиндрованного бревна

В комнате отдыха предусмотрены два окна

В комнате отдыха предусмотрены два окна

Выразительность проекту придала также крыша – двускатная с эркером, то есть в конструкции предусмотрено две ендовы.

Крыша будет двускатной с эркером

Крыша будет двускатной с эркером

И если с выбором стенового материала вопросов не было, то фундамент мы выбирали из нескольких вариантов.

Выбор вида фундамента под баню

Состояние грунтов оценили самостоятельно, помог и опыт соседей. Дело в том, что поселок активно застраивается, и информации о составе уже достаточно. Учитывая суровые зимы, а также глинистый и суглинистый грунт, мелкозаглубленный ленточный фундамент отмели сразу. Вариант с лентой, устроенной ниже глубины промерзания, я посчитал довольно затратным. Только одни земляные работы и количество бетона значительно увеличивали смету.

Рассматривал и свайный фундамент. С одной стороны, классические сваи завинчиваются ниже глубины промерзания, и в этом смысле воздействие сил морозного пучения не так страшно. Но тут возникает другая проблема – коммуникации, расположенные под домом, зимой неизбежно будут подвергаться риску замерзания. Кто-то может возразить: «Но ведь есть греющий кабель». Он, безусловно, спасет от морозов, но лишь пока есть электричество. Малейшее отключение в сильные морозы становится критическим. К недостаткам свайного фундамента добавил бы и холодные полы, ведь пространство между сваями хорошо продувается.

В конечном итоге выбор пал на фундамент по типу УШП (утепленная шведская плита). Он отлично подходит для любых грунтов, включая глинистые и суглинки, это избавило меня от дополнительных затрат на исследование грунта. К тому же УШП позволяет сразу заложить все инженерные системы и подготовить пол первого этажа для чистовой отделки.

Благодаря теплому полу и толстым стенам из бревен парилка прогревается очень быстро

Благодаря теплому полу и толстым стенам из бревен парилка прогревается очень быстро

Заливка фундамента

Монтаж фундамента осуществляла бригада из двух человек, а я без труда выполнял роль бригадира.

На этапе грунтовой подготовки произвели закладку внешних коммуникаций к пятну застройки – в траншею глубиной порядка 2 метров уложили трубы водоснабжения, электрический кабель. Также были смонтированы закладные под воду, электричество и канализацию. По проекту коммуникации в бане проходили в помещении моечной и в комнате отдыха, в последней предусмотрен кухонный уголок. До заливки бетоном провели подготовку под установку душевых трапов, в моечной решил отказаться от установки душевой капсулы.

Перед тем как приступить непосредственно к подготовке основания, мне предстояло выровнять участок, поскольку перепад высот по площади застройки составил 50 см. Мы сняли плодородный слой, на дно образовавшегося котлована уложили геотекстиль и произвели послойную отсыпку щебнем – использовали щебень трёх фракций: крупной, средней и мелкой, а также слой песка средней крупности. Проливали и трамбовали виброплитой отдельно каждый слой толщиной 10 см.

На щебень уложили разделительный слой из прочной пленки толщиной 300 микрон, после чего приступили к монтажу плит теплоизоляции. В качестве утеплителя я выбрал XPS ТЕХНОНИКОЛЬ CARBON ECO SP. Этот материал специально производят для таких типов фундаментов. При выборе утеплителя для УШП прочность и теплозащитные свойства имеют принципиальное значение. Дело в том, что суммарная нагрузка от плиты и несущих конструкций, особенно в зоне наружных стен, велика, и материал должен обладать высокими прочностными показателями, чтобы выдерживать такие нагрузки.

На подготовленное основание уложили плиты XPS вразбежку – по основной площади толщиной 200 мм, в ребрах – 100 мм. Отдельно отмечу, что XPS использовал по всей площади фундамента. В местах пониженной нагрузки применил более экономичный вариант — CARBON ECO SP LIGHT. Он стоит дешевле, но также обладает высокой прочностью и минимальным водопоглощением. К тому же длина плиты составляет 2360 мм, что, кстати, очень удобно по сравнению с другими видами утеплителя, которые иногда применяют для сокращения затрат.

На следующем этапе произвели армирование металлической арматурой сечением Ø12 и Ø6 мм. Двенадцатимиллиметровая арматура применялась в ребрах, а также в месте установки печи, в остальном использовали Ø6 мм. Под печь усилили армирование по такому же типу, как и в ребрах плиты, других специальных мероприятий по подготовке основания не проводили. На готовую арматурную сетку произвели крепление труб теплого пола диаметром 16 мм по трем контурам. Заключительным этапом стала заливка фундамента.

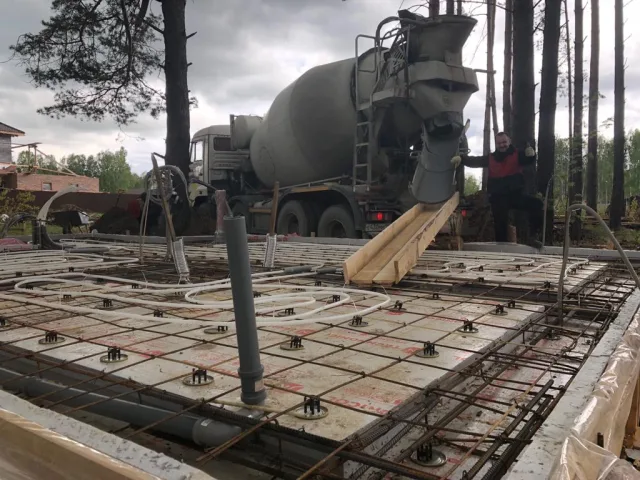

Сверху на утеплитель уложен армирующий каркас из прутьев сечением 6 и 12 мм

Сверху на утеплитель уложен армирующий каркас из прутьев сечением 6 и 12 мм

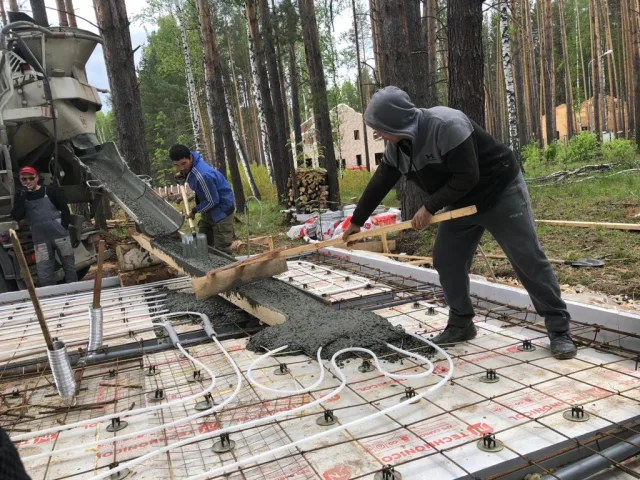

Рабочие аккуратно распределяют раствор так, чтобы не повредить нагревательный контур

Рабочие аккуратно распределяют раствор так, чтобы не повредить нагревательный контур

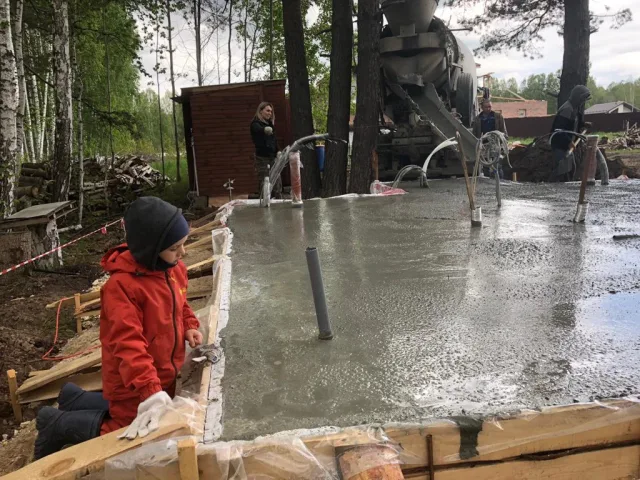

Фундамент залит, осталось дождаться его полного высыхания

Фундамент залит, осталось дождаться его полного высыхания

Таким образом, за сезон я полностью поставил и подготовил к эксплуатации сруб бани на фундаменте по типу УШП.

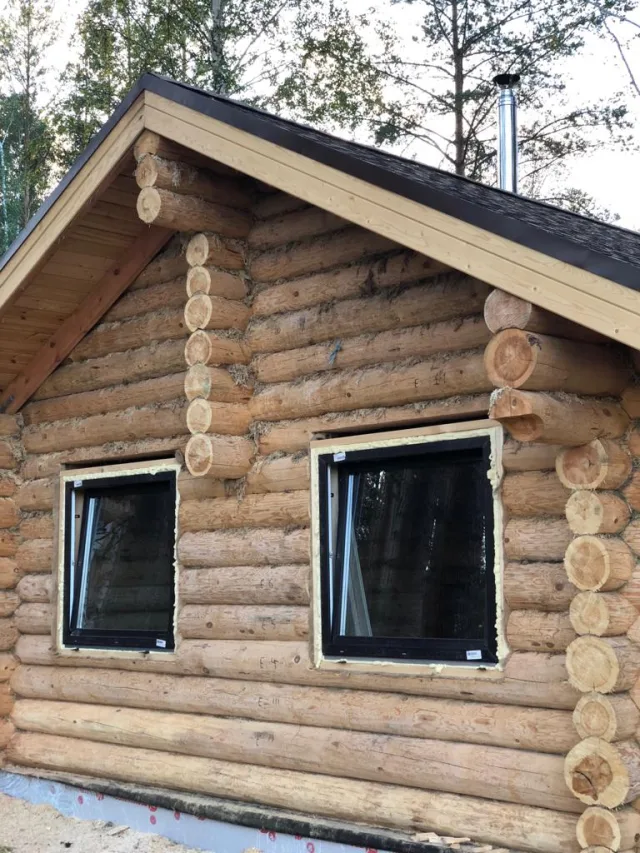

Сруб бани был готов за сезон

Сруб бани был готов за сезон

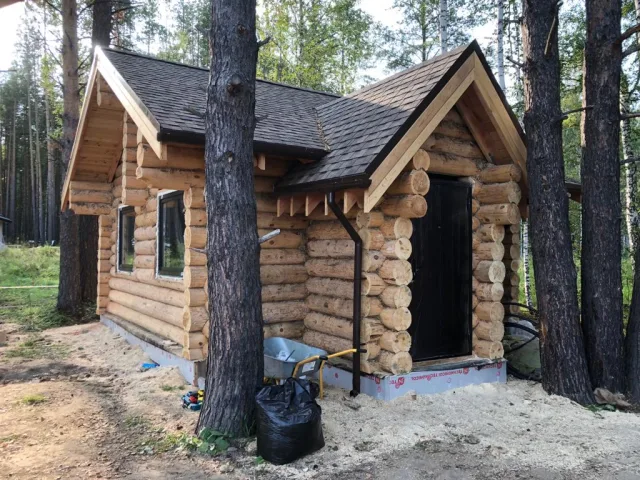

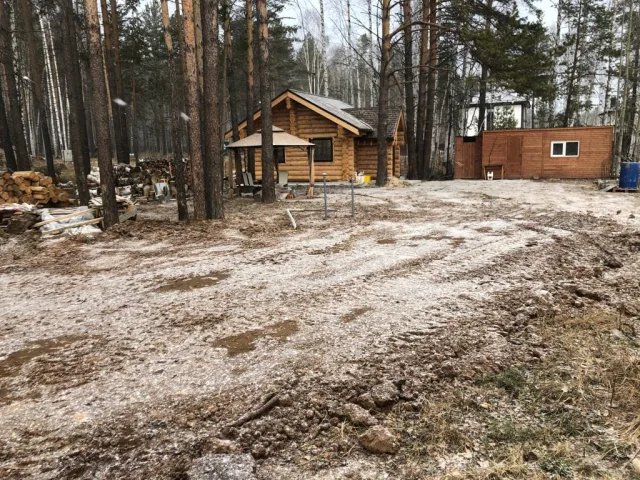

Вид бани со стороны входа

Вид бани со стороны входа

Зимой мы приезжаем париться несколько раз в месяц. Пока мы отсутствуем, в доме поддерживается минимальная плюсовая температура, в трубах теплого пола специальный антифриз, которому не страшны морозы. На котле, от которого работает система теплого пола, установлен GSM-датчик. За несколько часов до прибытия мы отправляем сигнал о включении отопления, к нашему приезду дом прогревается до +15°С, в такой ситуации остается затопить печь, от которой крайне быстро нагреется парилка и остальные помещения.

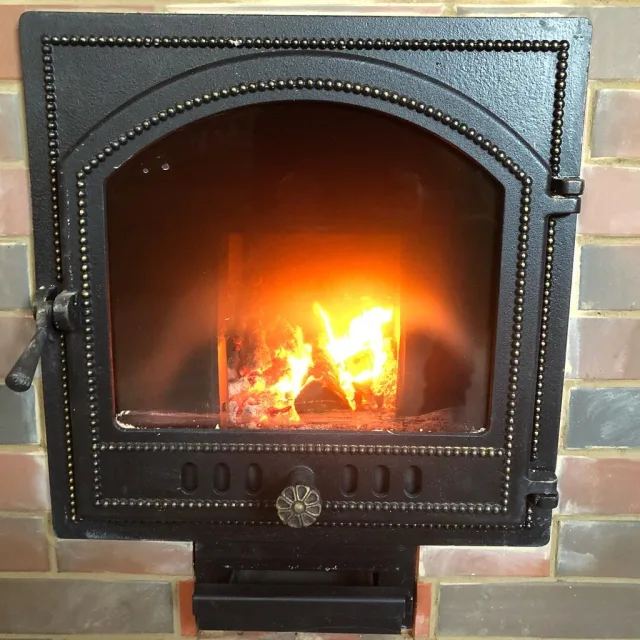

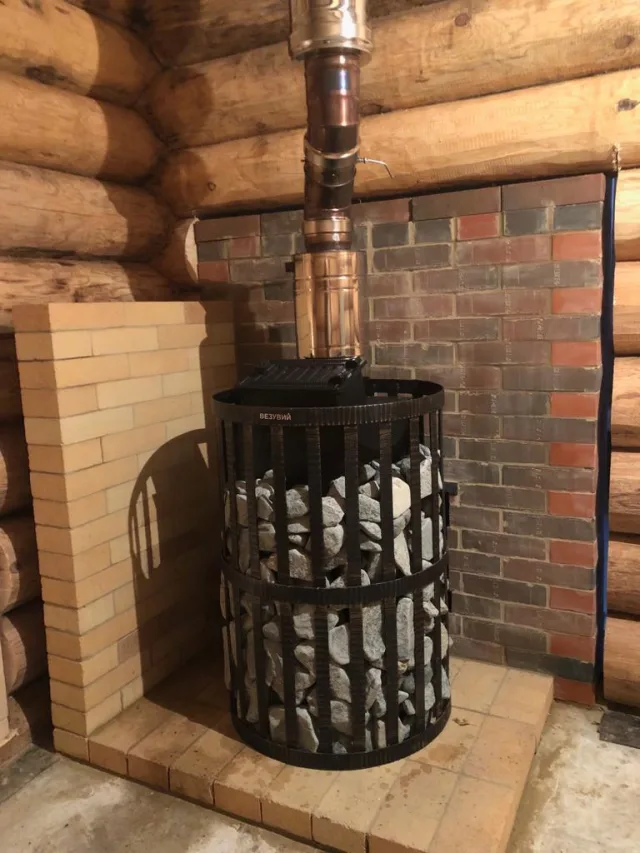

Баня отапливается печью

Баня отапливается печью

Благодаря теплому полу и толстым стенам из бревен парилка прогревается очень быстро

Благодаря теплому полу и толстым стенам из бревен парилка прогревается очень быстро

УШП долго держит тепло и работает, как большая батарея, при этом в помещении тепло ногам и очень комфортно.
