Калькулятор количества арматуры для плитного фундамента


Калькулятор количества арматуры для плитного фундамента

Армирование фундаментной плиты толще 150 мм выполняется, как правило, в два яруса. А это означает, что необходимы те или иные дополнительные элементы конструкции, которые придадут каркасу требуемую объемность, обеспечат расположение верхней и нижней решеток на требуемом расстоянии и свяжут их между собой.

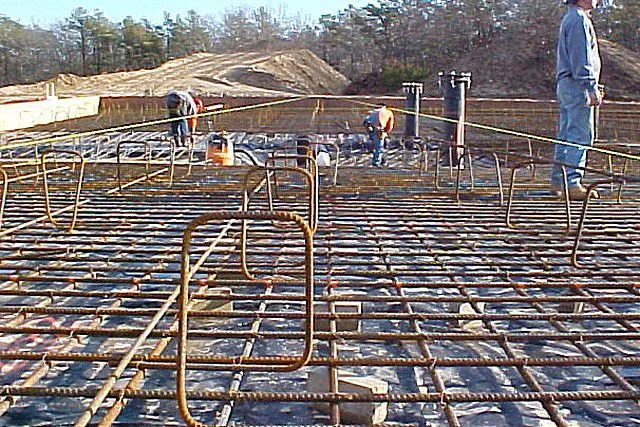

Калькулятор расчета количества дополнительной арматуры для плитного фундамента

Калькулятор расчета количества дополнительной арматуры для плитного фундамента

Для этих дополнительных элементов обычно используется арматура меньшего диаметра и далее более низкого класса. Если для вязки основных поясов, верхней и нижней решетки должна применяться арматура класса не ниже A-III, диаметром 12 мм и более, то в данном случае есть возможность несколько сэкономить, используя пруты класса А-I или A-II, диаметром 8-10, а при не сильно нагружаемой плите – даже 6 мм. Но общий объем приобретения этого материала тоже может оказаться весьма внушительным – правильно определиться с этим поможет калькулятор расчета количества дополнительной арматуры для плитного фундамента.

Расчёт – несложен, но все же требует определенный пояснений, которые будут приведены ниже.

Калькулятор расчета количества дополнительной арматуры для плитного фундамента


Укажите запрашиваемые значения и нажмите «Рассчитать количество вспомогательной арматуры»

Линейные параметры плиты
Длина стороны А, метров 2017-02-05_23514011
Длина стороны В, метров 2017-02-05_23514021
Толщина плиты, метров 2017-02-05_235140кен
Шаг укладки арматуры, метров 2017-02-05_222938кку

Краткие пояснения по порядку проведения расчета

Итак, необходимо смонтировать две решётки основного армирования, а затем придать им правильное расположение друг относительно друга и связать между собой. Понятно, что диаметр арматурных прутьев и шаг их раскладки прутьев к этому времени уже рассчитаны.

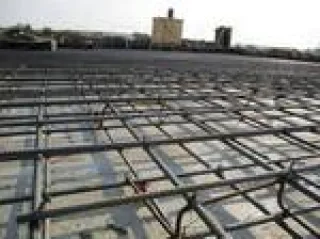

кф6Как рассчитать базовые характеристики армирующего каркаса плитного фундамента?

Нет ничего проще, если воспользоваться калькуляторами, размещенными на страницах нашего портала. Один из них поможет определиться с диаметром прутов и шагом их раскладки (размером ячейки решетки), а второй – подсчитает, какое количество арматуры для этого потребуется.

Теперь необходимо решетки увязать в единую каркасную конструкцию. Оптимальной видится схема, показанная на иллюстрации.

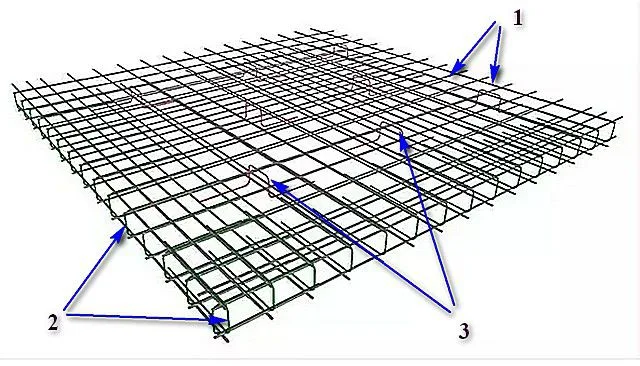

Проверенная схема качественного армирования фундаментной плиты

Проверенная схема качественного армирования фундаментной плиты

1 – продольные и поперечные прутья основных армирующих решеток.

2 – П-образные хомуты, которые связывают свободные концы симметрично расположенных прутьев верхней и нижней решеток. Такой подход, кроме всего прочего, дает еще и необходимое усиление каркаса как раз по линии будущего возведения несущих стен дома.

Для изготовления таких П-образных хомутов обычно берутся отрезки арматуры длиной 5×Н, где «Н» – это планируемая толщина фундаментной плиты.

3 – по всей площади плиты расставляются подставки, которые часто называют «пауками» или «лягушками».

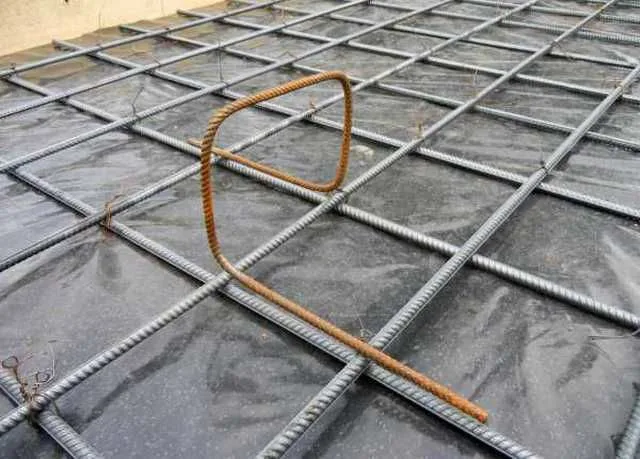

«Паук» или «лягушка» — подставка, которая будет обеспечивать необходимое расстояние между верхней и нижней решетками

«Паук» или «лягушка» — подставка, которая будет обеспечивать необходимое расстояние между верхней и нижней решетками

Размеры такой подставки принимают равными:

— нижние горизонтальные опоры – полтора шага решетки;

— верхняя «полка» — шаг решетки;

— высота зависит от планируемой толщины плиты с тем расчетом, что между ее краями и армирующими решётками должен оставаться просвет порядка 50 мм, чтобы слой застывшего бетона предохранял металла от коррозии.

— «плотность» установки подобных подставок – примерно две штуки на квадратный метр плиты.

Исходя из указанных соотношений, имея в распоряжении необходимые исходные данные, то есть размеры плиты и шаг решетки, несложно найти и необходимое количество арматуры для изготовления дополнительных элементов каркаса, с учетом 10-процентного запаса.

Результат дается в метрах, а также сразу пересчитывается в количество прутов стандартной длины – 11.7 или 6 метров.

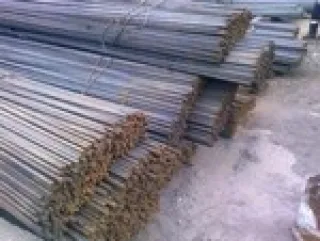

кф8Метры в тонны? – нет ничего проще!

Нередко возникает необходимость перевести количество стандартных прутов в килограммы или тонны. Для такого пересчета длины арматуры в весовой эквивалент воспользуйтесь специальным калькулятором, открыв его кликом по ссылке.

кф5Как самостоятельно залить плитный фундамент?

Подробная информация о применении монолитного плитного фундамента, о его достоинствах и недостатках, о правилах расчета и технологии самостоятельного строительства – в специальной публикации нашего портала.
